Обзор многофункциональных токоизмерительных клещей Kaiweets HT208D с большим цветным LCD-дисплеем: отличное решение для домашнего мастера и автослесаря
Токоизмерительные клещи являются весьма специфическим инструментом. Данный инструмент предназначен для бесконтактного измерения силы переменного тока, контактного измерения постоянного, переменного тока и напряжения. Более того, инструмент позволяет осуществлять тестирование диодов, осуществлять измерение электрического сопротивления, а также проводить диагностику целостности электрических цепей.
Технические характеристики Kaiweets HT208D
Уровень безопасности/Сертификация: IEC-61010-1 cat1000 1000 В, CAT IV 600 в, двойная изоляция
Обновленная спецификация:
- Напряжение постоянного тока: 600 мВ/6 В/60 в/600 В/1000 в
- Напряжение переменного тока: 600 мВ/6 в 60 в/600 В/750 В
- Ток постоянного тока: 60A/600A/1000A
- Ток переменного тока: 60A/600A/1000A
- Сопротивление: 600Ω/6k Ω/60k Ω/600k Ω/ 6M Ω/60MΩ
- Емкость: 10nF/100nF/1000nF/10 мкФ/100 мкФ/1000 мкФ/10mF/100mF
Упаковка и комплект поставки
Токоизмерительные клещи Kaiweets HT208D поставляются в относительно небольшой картонной коробке, содержащей на себе изображение устройства, наименование модели и производителя. К сожалению, даже кратких сведений о технических характеристиках на коробке не указано.
Внутри коробки находится транспортировочный чехол с относительно жестким корпусом, покрытый водоотталкивающим материалом. На чехле находится логотип компании Kaiweets, нанесенный на силиконовую накладку.
Внутри чехла расположились:
- Токоизмерительные клещи Kaiweets HT208D;
- Комплект щупов;
- Термопара;
- Комплект батареек ААА, 3 шт;
- Руководство пользователя на нескольких языках (русского нет).
Внешний вид
Корпус токоизмерительных клещей Kaiweets HT208D изготовлен из ударопрочного пластика, обтянутого резиновым, несъемным чехлом. К качеству сборки никаких нареканий нет, все сделано очень качественно, ничего, нигде не люфтит, все элементы подогнаны друг к другу весьма плотно.
В верхней части находится трансформатор с разъемным магнитопроводом. На корпусе имеется информация о том, что устройство относится к CAT-IV (600В), CAT-III (1000В), максимальный ток 1000А.
На лицевой поверхности находится достаточно большой, цветной LCD-дисплей, переключатель режимов работы и четыре кнопки управления:
- FUNC – осуществляет переключение между различными измерениями, например, между переменным и постоянным током.
- RAN – автоматическое ранжирование. После нажатия на кнопку осуществляется ручной режим и переключается
- по всем диапазонам. Автоматическое определение диапазона восстанавливается при нажатии в течение двух секунд.
- MAX/MIN — переключение между максимальным и минимальным значениями. Удержание кнопки более 2 секунд осуществляет выход из режима максимальных/минимальных значений. Перед выбором данного режима рекомендуется осуществить выбор наиболее подходящего диапазона измерений.
- REL/ZERO —В режиме измерения постоянного тока эта клавиша является клавишей «ZERO». Во всех остальных режимах, функция данной кнопки «REAL». Режим относительных измерений, обнуление показаний.
Чуть выше находится светодиодный индикатор.
На тыльной поверхности находятся резиновые фиксаторы для установки щупов, чуть ниже находится отсек для батареек, закрытый пластиковой крышкой, зафиксированной при помощи винта.
На левой поверхности клещей расположен рычаг магнитопровода.
На правой поверхности находится кнопка удержания измеренного давления/активации фонарика.
На нижней поверхности токоизмерительных клещей находятся разъем для подключения красного измерительного кабеля (плюс) и разъем для подключения черного измерительного кабеля (минус). К сожалению данные разъемы не имеют цветового обозначения, в связи с чем у некоторых пользователей могут возникнуть сложности (на первоначальном этапе).
При взгляде на устройство спереди, можно увидеть светодиодный фонарик.
В целом токоизмерительные клещи Kaiweets HT208D имеет эргономичный, компактный корпус. Устройством, при желании, без особых сложностей можно управлять при помощи одной руки.
Комплект щупов 1000В/10А (CAT III) оснащен проводами VM-1 20AWG 2000В 80℃, длиной 800 мм, в спецификациях которого указано, что данный провод имеет сечение 0.518 кв.мм.
Функциональные возможности
Как уже упоминалось ранее, токоизмерительные клещи Kaiweets HT208D сертифицированы по стандартам CE и RoHS, а также полностью соответствуют стандартам безопасности от перенапряжения IEC61010-1 CAT III 1000V, CAT IV 600V. Корпус устройства полностью облачен в силиконовый чехол, который не просто защищает корпус устройства от повреждений, он обеспечивает защиту пользователя от поражения электрическим током и ожогов.
Очень важной особенностью данной модели является, то, что токоизмерительные клещи относятся к классу True-RMS 6000. True-RMS обозначает «истинное среднеквадратичное значение», а это означает более точные измерения переменного тока в случаях, когда форма сигнала отличается от синусоидальной. Значение 6000 обозначает, что устройство способно зафиксировать 6000 отсчетов до момента, пока произойдет смена пределов измерений. Этот мультиметр может точно измерять переменный/постоянный ток до 1000 А, напряжение переменного/постоянного тока до 1000 В, частоту, рабочий цикл, сопротивление, емкость, диод, целостность цепи и температуру.
Также следует упомянуть о том, что токоизмерительные клещи Kaiweets HT208D имеют режимы фильтрации частотно-регулируемого привода (VFD) и низкого входного сопротивления (LoZ), которые могут обеспечить более точные показания.
Kaiweets HT208D – это многофункциональный прибор, предоставляющий пользователю доступ к следующим режимам работы:
- Измерение переменного/постоянного тока бесконтактным методом;
- Измерение напряжения переменного/постоянного тока;
- Измерение частоты или рабочего цикла;
- Измерение сопротивления;
- Испытание целостности цепи;
- Тестирование диодов;
- Измерение емкости;
- Измерение температуры;
- Бесконтактное определение переменного напряжения (NCV);
- Тестирование в реальном времени.
Среди основных особенностей измерителя также хочется выделить:
Функция измерения пускового тока
Данная функция поможет быстро обнаружить проблему запуска в пусковой цепи либо в двигателе. Время измерения пускового тока составляет около 100 мс.
Функция автоматического ранжирования
Автоматический режим, при котором прибор автоматически выбирает диапазон измерений, который наилучшим образом подходит для выполняемого измерения. Единица измерения и разрешение настраиваются одновременно. Здесь важно помнить, что данное Kaiweets HT208D является устройством измерения истинного среднеквадратичного значения, и как следствие точно измеряет искаженные формы сигналов.
Функция автоотключения
Активация данной функции происходит через 15 минут бездействия устройства. Перед отключением токоизмерительные клещи подадут три звуковых сигнала и отключаться. Безусловно, время от времени встречаются ситуации, когда наличие функции автоотключении может мешать, в данном случае производитель предусмотрел возможность отключения данного режима. Для этого, в момент, когда клещи находятся в выключенном состоянии необходимо нажать и удерживать в течении двух секунд кнопку «FUNC», после чего следует включить устройство, путем поворота переключателя режимов. Устройство включится с некой задержкой, подаст звуковой сигнал, обращающий внимание пользователя на то, что в устройстве отключен режим автоотключения.
Тестирование токоизмерительных клещей в бытовых условиях
Прежде, чем приступить к работе с устройством, рекомендуется выполнить проверку работоспособности прибора. Для этого следует подключить провода и соединить между собой красный и черный щуп. Делать это необходимо в режиме «бипер», если прибор подал звуковой сигнал и загорелся соответствующий индикатор, это говорит о том, что устройства работает нормально.
Производитель обращает внимание на то, что при работе с устройством пользователю важно держать пальцы за тактильным барьером, расположенным в верхней части токоизмерительных клещей, рядом со светодиодным индикатором и логотипом компании.

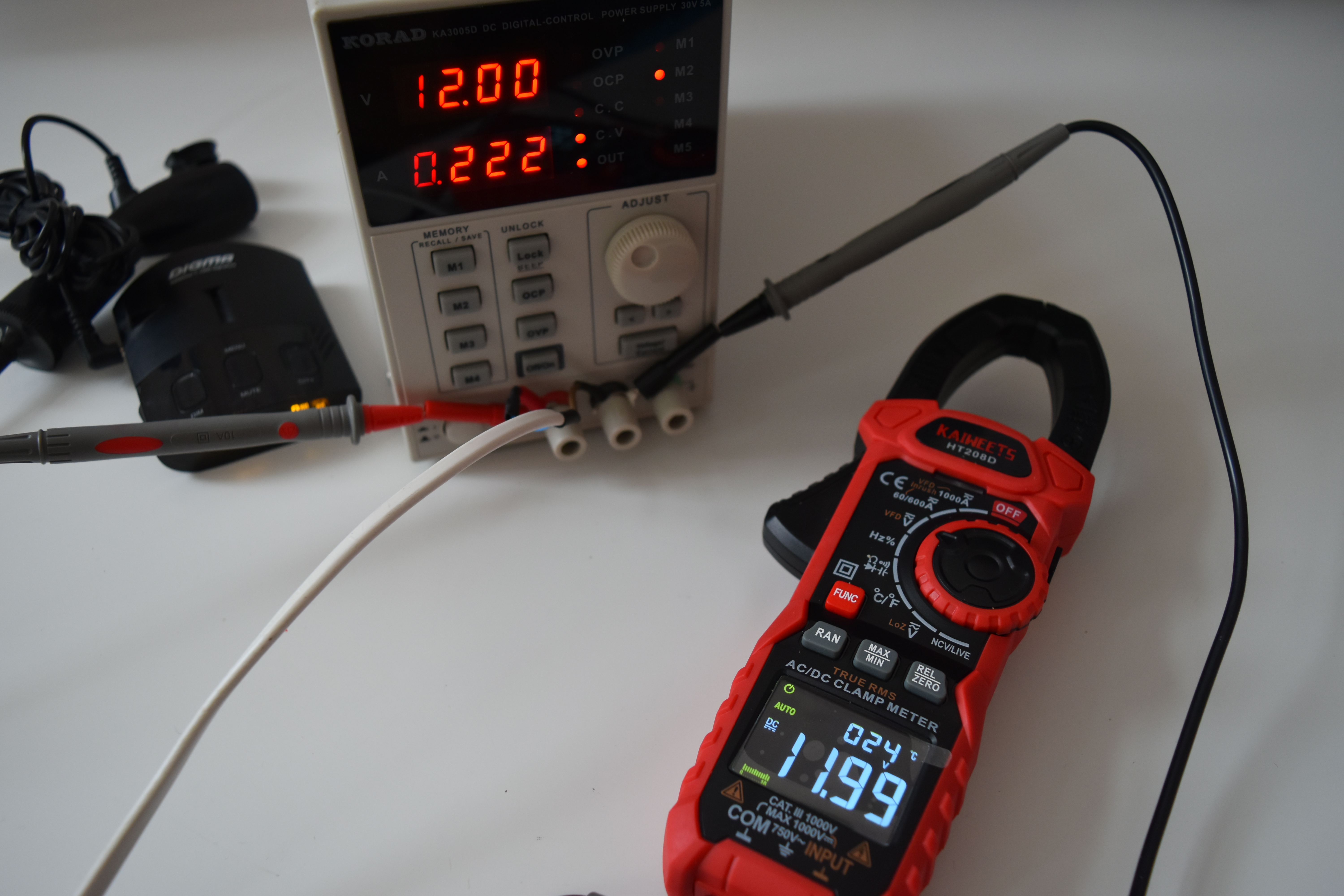

В ходе тестирования токоизмерительных клещей Kaiweets HT208D использовался лабораторный блок питания KORAD K3005D. Вначале осуществлялось измерение постоянного напряжения.
Далее осуществлялось измерение сетевого, переменного напряжения.
При помощи Kaiweets HT208D можно осуществлять тестирование аккумуляторных батарей, производя оценку ее состояния. Манипуляции производятся в режиме измерения напряжения.
После этого измерялся небольшой постоянный ток.
В ходе тестирования Kaiweets HT208D также проверялось качество работы устройства в режиме определения скрытой проводки (NCV либо бесконтактное определение переменного напряжения). Простейшим примером является определение местонахождения проводки в стене. При обнаружении напряжения устройство подает звуковой сигнал, светодиодный индикатор загорается красным либо зеленым цветом, а на дисплее отображается «L» либо «H». Нельзя сказать, что данный режим работает идеально и позволяет точно определить местонахождение провода в стене, но получить примерное понимание с помощью устройства можно. При помощи этого же режима можно найти место внутреннего разрыва электрического провода под напряжением либо узнать, находится ли электрическая розетка под напряжением.
Отдельной благодарности заслуживает светодиодный фонарик, расположенный на передней поверхности клещей. С его помощью можно достаточно неплохо осуществлять подсветку рабочей зоны. Говорить о том, что он заменяет полноценный фонарь не приходится, но при необходимости, с его помощью можно вполне комфортно работать.
Весьма интересным является режим измерения температуры. Помимо отображения температуры окружающей среды, поверхности и т.д., можно активировать режим «REL», после чего на дисплее будет отображаться разность между первоначальной температурой и текущим ее значением. Данный режим будет весьма полезен при проведении ремонтных работ, чтобы отслеживать, на сколько градусов изменилась температура объекта.
Узнать актуальную стоимость и приобрести устройство можно в официальном магазине.
Также устройство можно приобрести в фирменном магазине на Aliexpress.
Достоинства
- Комплект поставки;
- Качество сборки и качество использованных материалов;
- Удобный, эргономичный корпус;
- Силиконовый, защитный чехол;
- Большое количество режимов работы;
- Стандарты безопасности IEC61010-1 CAT III 1000V, CAT IV 600V;
- Большой, информативный, цветной LCD-дисплей;
- Встроенный бесконтактный детектор напряжения (NCV);
- Максимально допустимый диаметр провода 33 мм;
- Светодиодный фонарик;
- Индикатор низкого уровня заряда аккумуляторных батарей;
- Возможность активации/деактивации режима автоматического отключения;
- Питание от аккумуляторов ААА.
Недостатки
- Большой, цветной LCD-дисплей относительно быстро расходует заряд аккумуляторных батарей;
- Стоимость.
Заключение
Токоизмерительные клещи Kaiweets HT208D можно смело называть удобным, надежным и точным инструментом, который обладает прочным, эргономичным корпусом и компактными габаритными размерами. Устройство обладает большим, информативным, цветным LCD-дисплеем, способным отображать информацию в удобночитаемом виде, как при ярком освещении, так и в условиях низкой освещенности. Устройство соответствует всем стандартам безопасности IEC61010 (имеется защита CAT-III 1000В и CAT-IV 600В). Помимо основополагающих задач, при помощи Kaiweets HT208D можно осуществлять проверку сопротивления, емкости, диодов, целостности цепи, частоты, рабочего цикла, температуры, осуществлять бесконтактное определение переменного напряжения и многое другое. Устройство имеет функцию определения пускового тока, что будет очень полезно автолюбителям. В целом, токоизмерительные клещи Kaiweets HT208D заслуживают внимания.
