Индикаторная отвертка: какие существуют, как выбрать и как пользоваться

Индикаторная отвертка — это инструмент, который может спасти жизнь. Не в прямом смысле, конечно. Но она помогает быстро понять, есть ли напряжение в электрической цепи и правильно ли подключены провода. Рассказываю, как я использую инструмент.

Зачем нужна индикаторная отвертка?

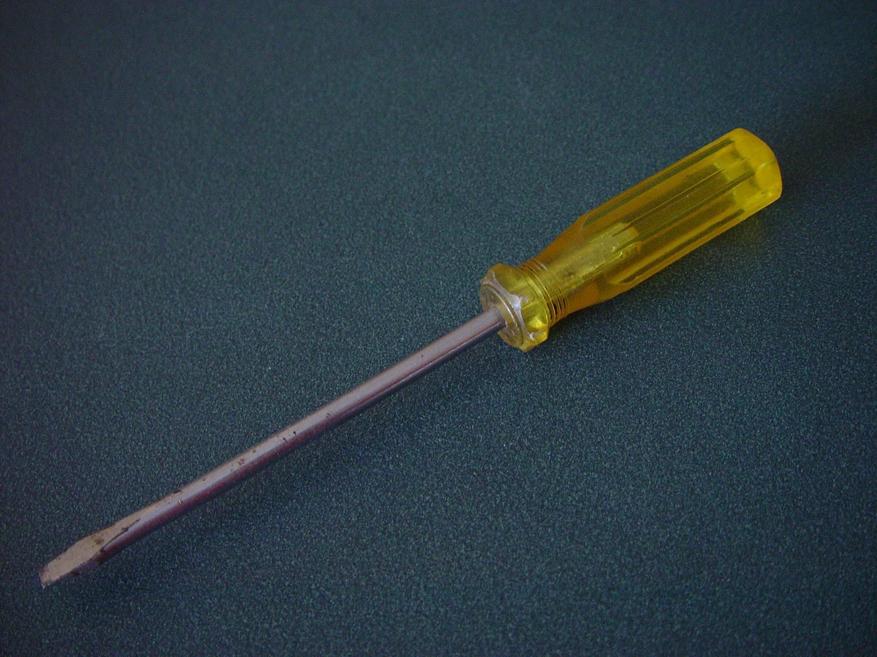

Она помогает проверить, есть ли напряжение в сети, дополнительно позволяет различить фазу и ноль. Это нужно при монтаже электроприборов или при ремонте электропроводки. Еще один плюс — изделия можно использовать как обычную отвертку для закручивания и откручивания крепежа.

Существуют три основных типа индикаторных отверток. У каждой свои особенности. Надо выбрать подходящую для конкретной задачи.

Контактная

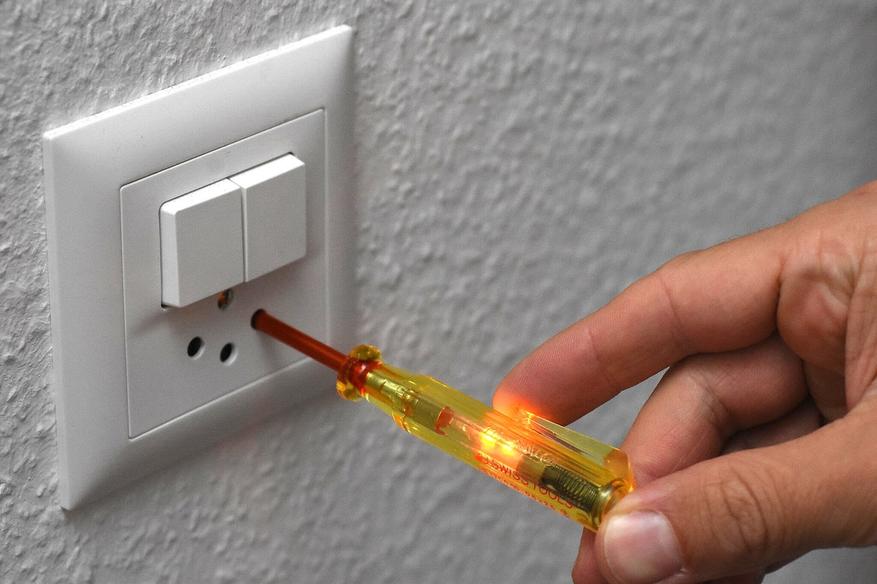

Самая простая и распространенная. Чтобы она работала, нужно замкнуть цепь через свое тело. Просто прикоснитесь пальцем к специальной клемме на рукояти и поднесите отвертку к проводу или розетке. Если напряжение есть, лампочка внутри загорится. Работает с напряжением выше 60 В, что подходит для стандартных бытовых электросетей.

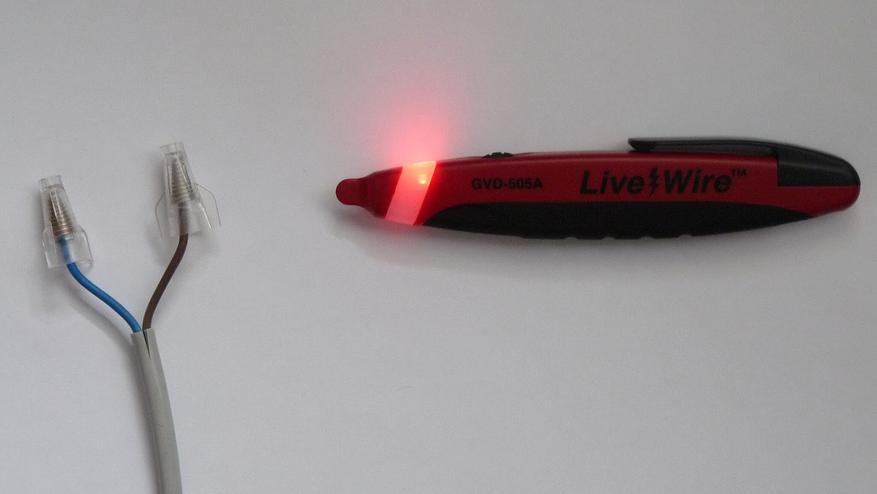

Бесконтактная (тестер)

Этот тип не требует прямого контакта с оголенными проводами. Просто поднесите отвертку к предполагаемому источнику напряжения, и если оно есть, устройство подаст световой сигнал.

Это удобно для быстрого тестирования, особенно в местах, где доступ к проводке ограничен. Такие тестеры работают с напряжением ниже 60 В.

Электронная

Многофункциональная модель, которая объединяет сразу три режима работы: контактный, бесконтактный и режим с высокой чувствительностью. Она не только подает визуальные сигналы, но и звуковые, что удобно при работе в сложных условиях. Электронные модели способны реагировать даже на слабые электромагнитные волны.

Как выбрать индикаторную отвертку?

Правильный выбор инструмента зависит от нескольких факторов:

1. Рабочий диапазон напряжения. Чем шире диапазон напряжений, которые может обработать отвертка, тем лучше. Оптимально выбирать модель с диапазоном от 12 В до 400 В. Это обеспечит ее универсальность: вы сможете работать как с низковольтными, так и с высоковольтными цепями.
2. Длина инструмента. Размер отвертки важен, особенно если приходится работать в стесненных условиях. Модели длиной до 120 мм удобны для работы в небольших пространствах, например, в распределительных коробках. Для труднодоступных мест лучше подойдет инструмент длиной 180-190 мм.

Как правильно диагностировать электропитание

Перед тем как приступить к работе с электричеством, надо убедиться, что индикаторная отвертка исправна. Иногда небольшие повреждения приводят к некорректным результатам и, как следствие, к опасным ситуациям.

Перед диагностикой рекомендуется снять 2-3 см изоляции с проверяемого провода и развести оголенные концы, чтобы избежать короткого замыкания. Это нужно для того, чтобы получить максимально точные показания.

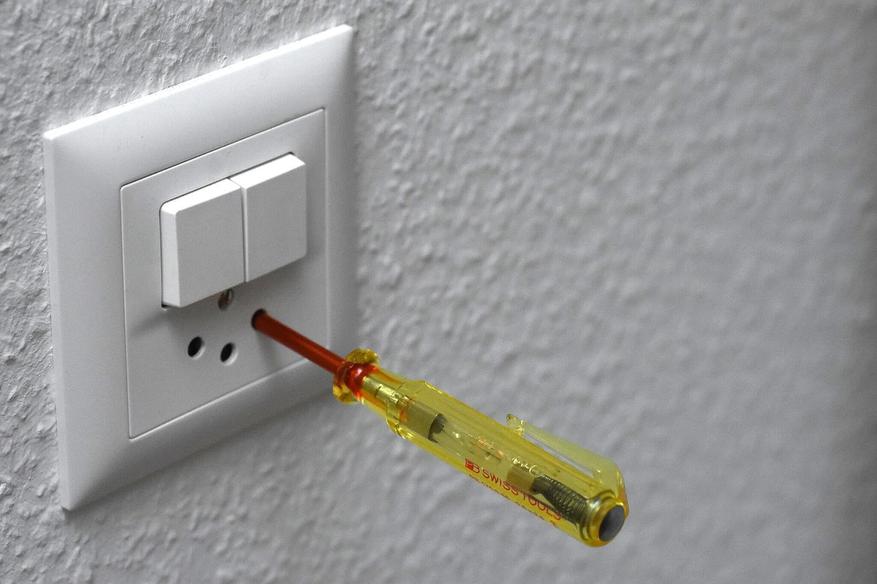

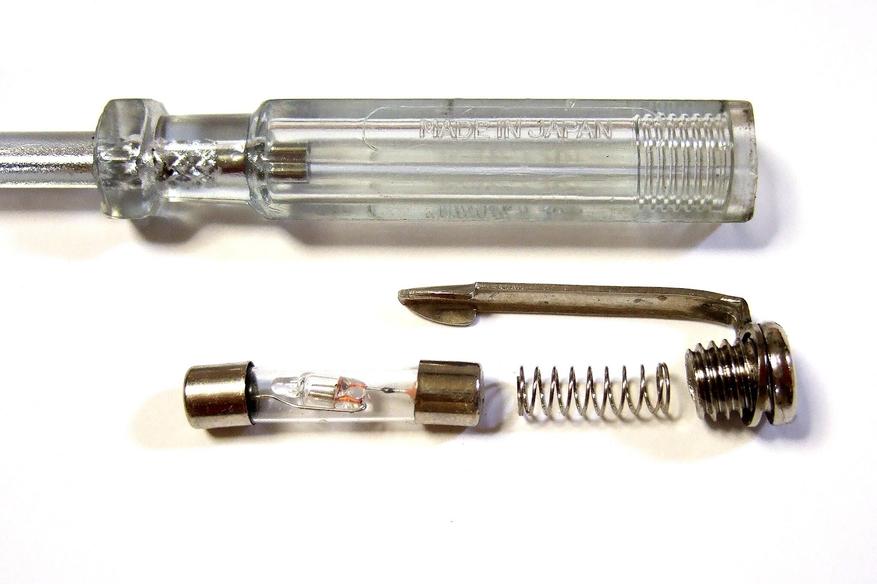

Можно ли засовывать тестер к рабочую розетку? Ответ — можно. Мы не замыкаем контакты, а резистор отвёртки-тестера сводит силу тока до безопасного значения, поэтому подобная диагностика не представляет угрозы.

Методы диагностики

Существует два основных метода диагностики электропитания с помощью индикаторной отвертки.

Первый — контактный метод. Это классический способ работы с контактной отверткой. Вы касаетесь щупом оголенного провода или внутренней части розетки. Если светодиод загорелся — в цепи есть напряжение. Это простой, но надежный способ проверки.

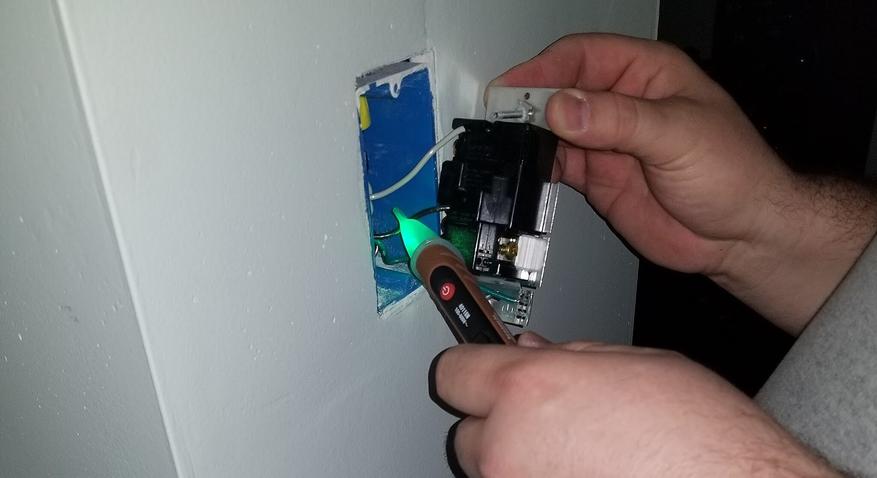

Второй — бесконтактный метод. Для работы с бесконтактными или электронными моделями отверток не нужно касаться проводов напрямую. Устройство реагирует на электромагнитные волны или напряжение, подавая сигнал при наличии тока. Такой метод безопаснее, так как исключает прямое взаимодействие с проводами под напряжением.

Кстати, обычные контактные отвёртки тоже можно использовать для бесконтактной диагностики. Достаточно поднести отвёртку не стержнем (наконечником), а самим индикатором. На расстоянии примерно 10-15 мм индикатор загорится даже без прямого контакта (при наличии напряжения конечно, же). Это полезно, когда под рукой нет бесконтактного девайса, а нужно определить разрыв провода на небольшой глубине или под изоляцией.

Рекомендации по использованию

Чтобы работа с индикаторной отверткой была безопасной, необходимо придерживаться нескольких правил.

Среди них:

1. Четко следуйте инструкциям производителя. Это важно для электронных и бесконтактных моделей, которые могут иметь несколько режимов работы.
2. Регулярно проверяйте работоспособность отвертки. Иногда малейшая неисправность приводит к неверным показаниям. Лучше проверить инструмент на исправном источнике питания перед использованием.
3. Избегайте влажных условий. Вода и электричество — плохие друзья. Даже если кажется, что условия безопасны, использование индикаторной отвертки во влажной среде может привести к несчастным случаям. Лучше перестраховаться.
4. Следите за изоляцией проводов. Никогда не касайтесь оголенных проводов руками, даже если отвертка показывает, что цепь обесточена.

Что в итоге

Индикаторная отвертка — простой, но очень важный инструмент для диагностики электропитания. Она не только помогает определить наличие напряжения, но и защищает от рисков, связанных с электричеством. При выборе устройства важно учитывать рабочий диапазон напряжения и тип используемого метода диагностики.
