5 неожиданных нюансов паяльника Fnirsi HS-02B, о которых не пишут в описании. Обзор и тестирование

Паяет, греет, горит — и не всегда предсказуемо. Устройство компактное, внешне напоминает маркер, но за скромным корпусом скрывается полноценный инструмент для точной пайки. Я провёл серию тестов на плате от старого спутникового ресивера и посмотрел, как он справляется с тонкими дорожками, крупными полигонами, густой SMD-обвязкой и проводами разного сечения. Рассказываю, на что реально способен этот малыш, что он делает хорошо, а где придётся проявить терпение — и почему 100 Вт в описании не гарантируют одинаково уверенного поведения в любой ситуации.

Технические характеристики

Упаковка и комплект поставки

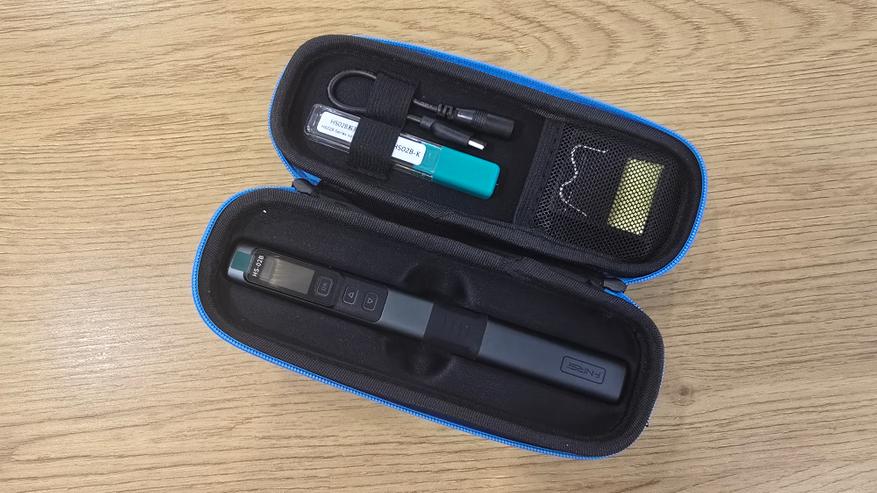

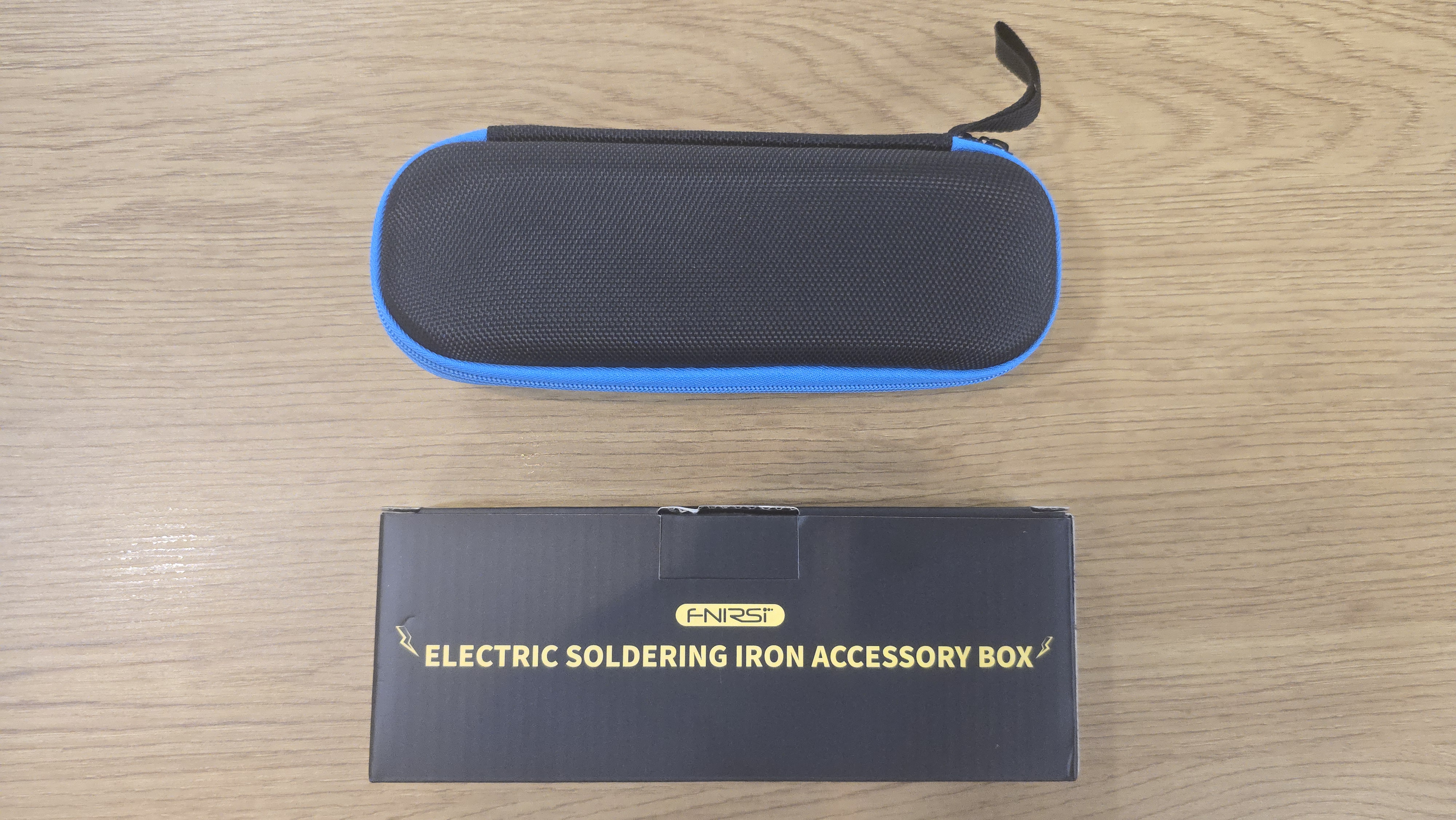

Паяльник поставляется в плотной фирменной коробке, в которой все элементы аккуратно уложены и надёжно зафиксированы. Основная часть комплекта размещена внутри тканевого полужёсткого кейса с молнией, предназначенного для хранения и транспортировки. Благодаря фиксирующим вставкам и внутренним отсекам кейс позволяет разместить как сам паяльник, так и все необходимые аксессуары.

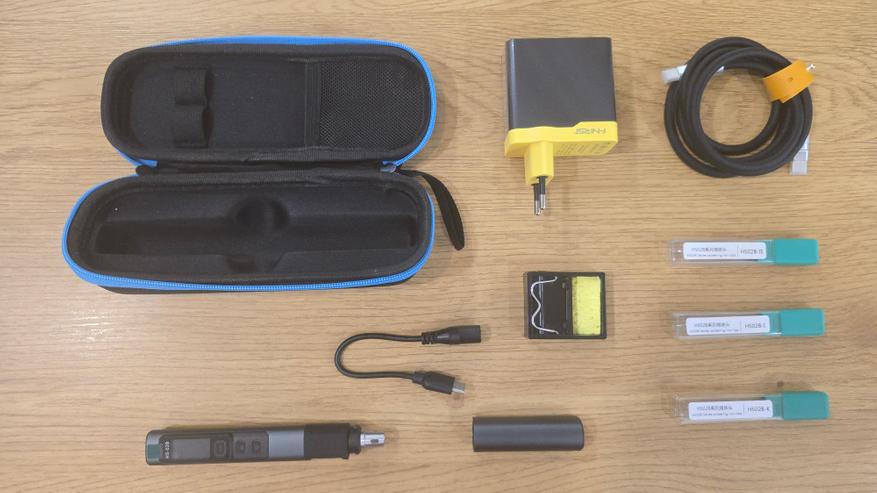

В комплект входят следующие элементы:

• Электронный паяльник модели HS-02B с установленной резиновой накладкой на рукоятке;
• Три сменных жала формата C210 (включая прямое острое, изогнутое и плоское);
• Блок питания GaN мощностью до 100 Вт с поддержкой Power Delivery;
• Кабель USB Type-C — Type-C в силиконовой оплётке с ферритовыми фильтрами;
• Адаптер USB Type-C — DC для альтернативных источников питания;
• Подставка с металлической скобой и губкой для очистки жала;
• Полужёсткий тканевый футляр;
• Краткая инструкция.

Часть элементов комплекта поставки, такие как блок питания и комплект жал, упакованы в отдельной картонной коробке, которая расположена внутри основной упаковки.

Внешний вид

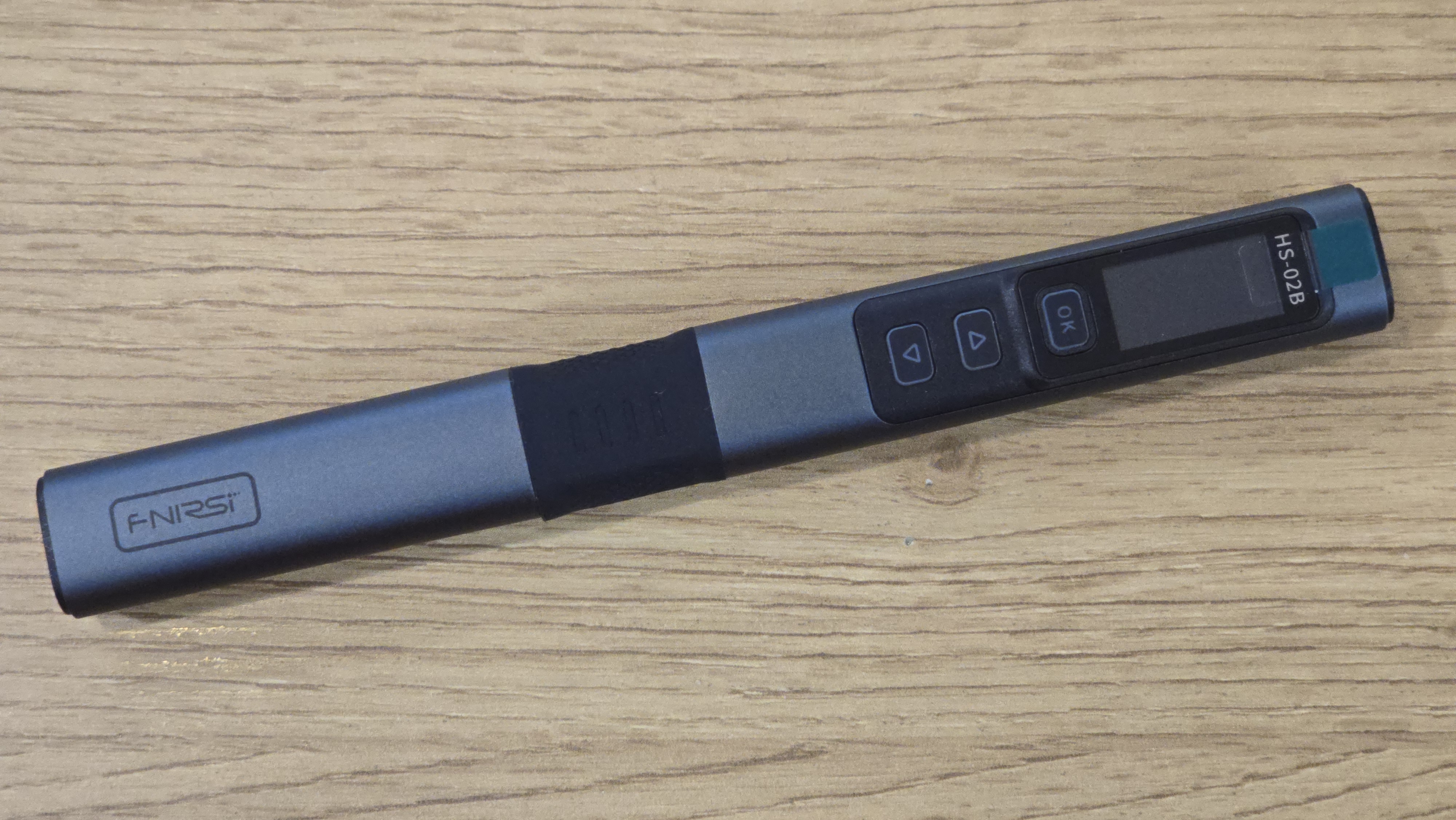

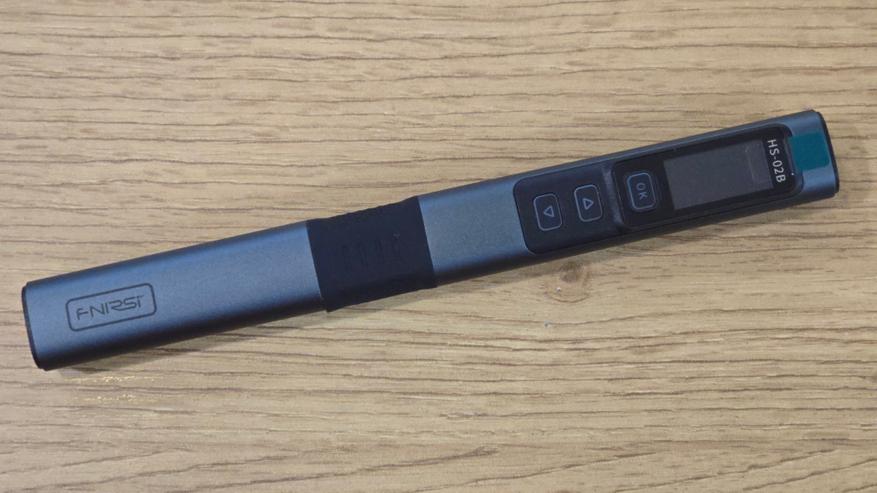

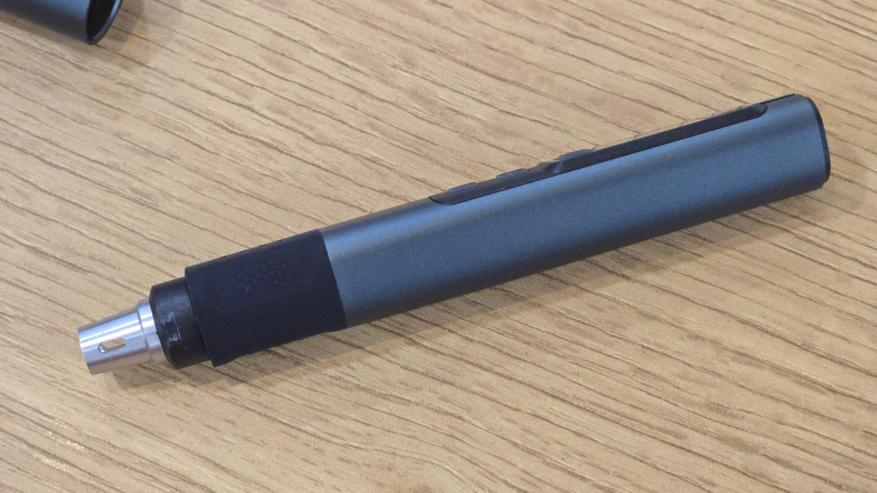

Паяльник Fnirsi HS-02B выполнен в вытянутом цилиндрическом корпусе. Конструкция разборная: нижняя часть съёмная, она служит защитным колпачком для жала и одновременно играет роль футляра. Такое решение пригодится, если паяльник часто перевозится и важно сразу же убрать жало, не дожидаясь остывания.

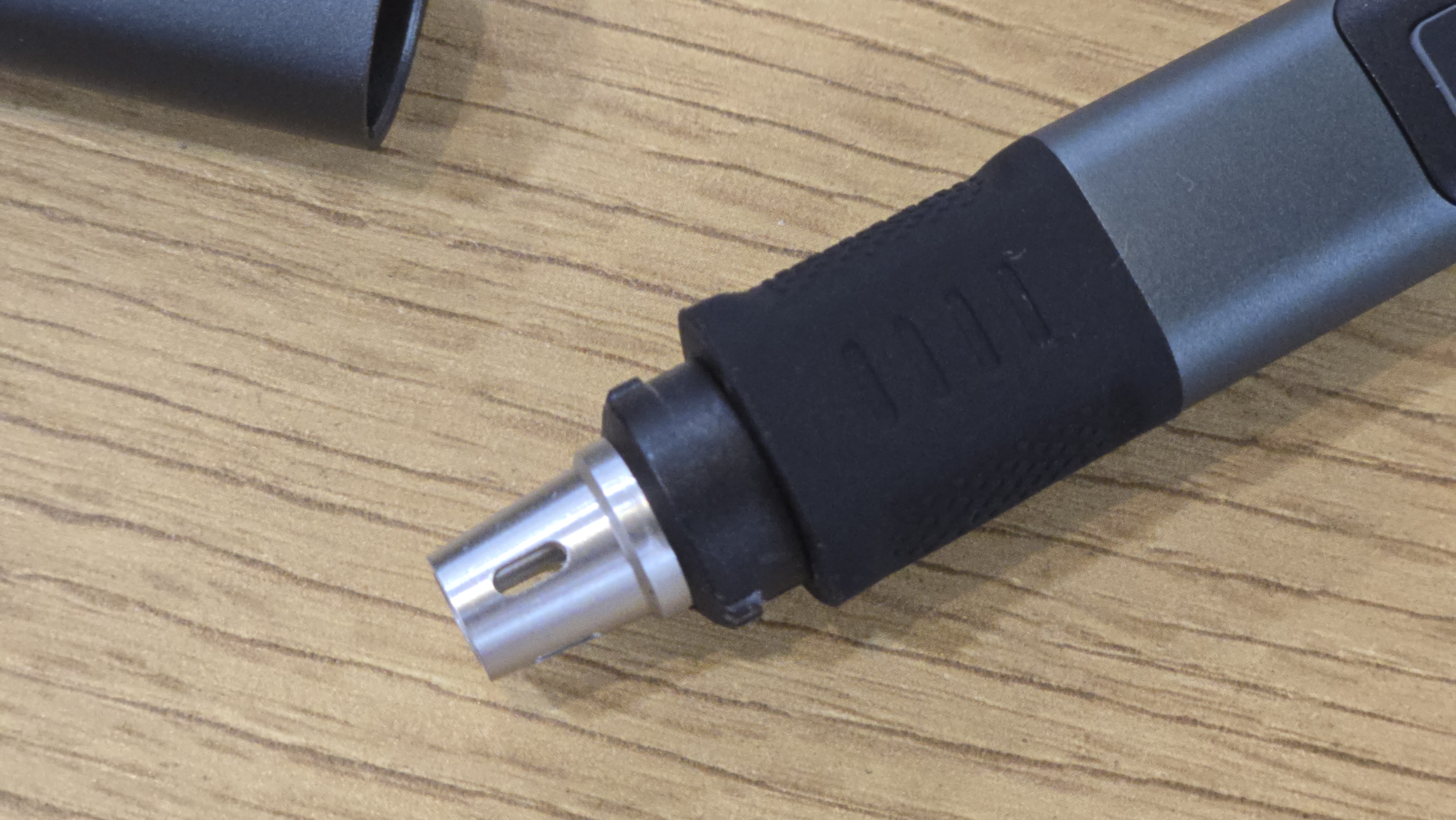

Основной материал корпуса — металл с анодированной поверхностью. В зоне хвата добавлена прорезиненная накладка, которая немного утолщает паяльник. Эта часть обеспечивает более уверенное удержание в руке, особенно если работать длительное время. Форма корпуса ближе к каплевидной: сечение слегка сплющено, но до треугольного профиля не доходит. При хвате пальцы ложатся на боковые грани, что частично компенсирует общую толщину устройства.

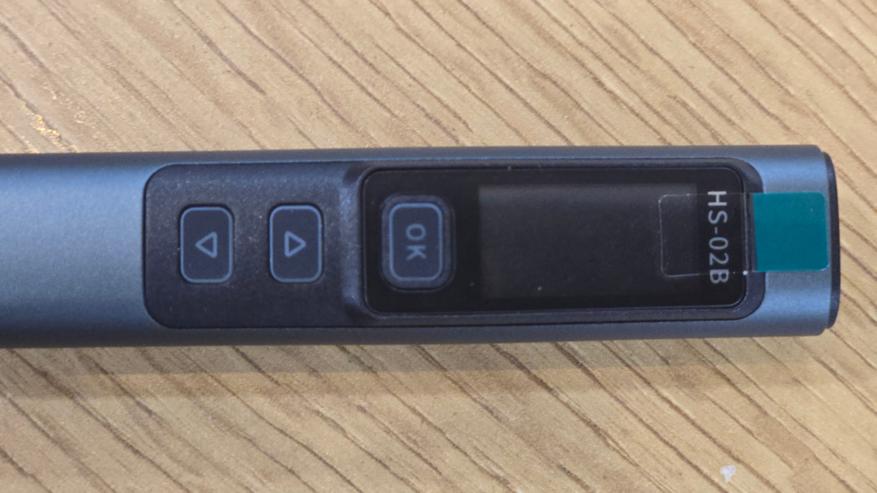

С правой стороны, ближе к дисплею, расположены три кнопки управления: стрелка вверх, стрелка вниз и кнопка OK. Их достаточно, чтобы получить доступ ко всем функциям устройства. Кнопки выступают из корпуса минимально и имеют резиновое покрытие, которое предотвращает случайные нажатия. Расположение ближе к передней части делает переключение удобным при удержании паяльника в рабочем положении, особенно для правшей.

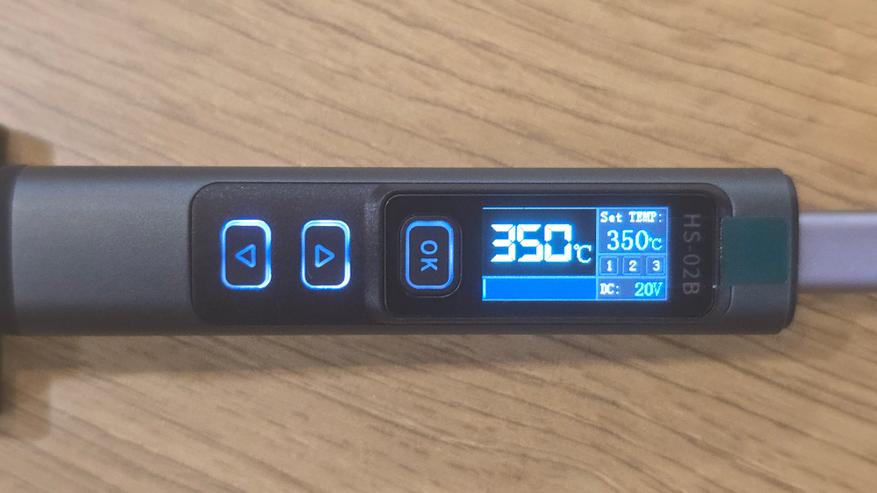

Ближе к самому жалу размещён 0.96-дюймовый цветной экран. Это IPS-матрица, что редкость для таких компактных инструментов. Экран встроен заподлицо, без выступающего стекла. Разрешение достаточно для отображения всей нужной информации: заданной и текущей температуры, уровня мощности, входного напряжения и активного пресета. Шрифт крупный, цифры хорошо читаются при любом освещении. Частота обновления высокая — данные на экране не запаздывают даже при резком изменении температуры. В меню можно настроить яркость экрана и отразить интерфейс для левшей, разворачивая отображение на 180 градусов.

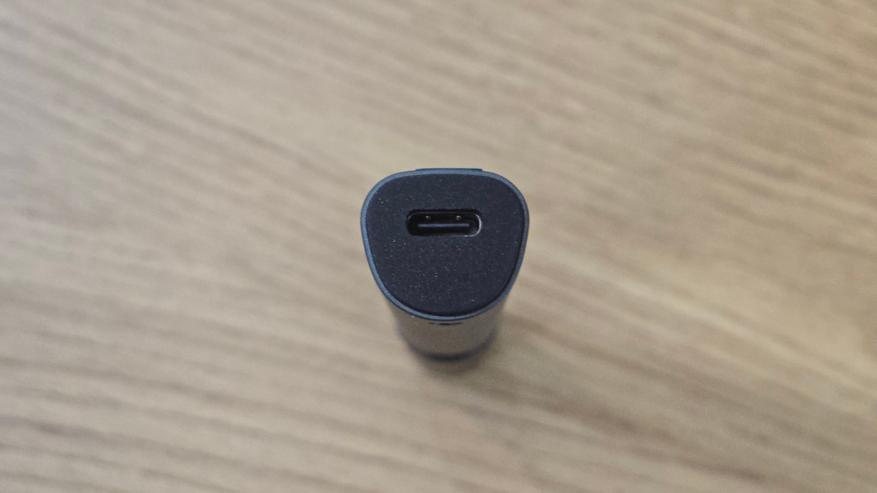

На тыльной поверхности устройства расположен Type-C разъём питания. Он утоплен в корпус. Разъём жестко зафиксирован, кабель подключается перпендикулярно основания корпуса.

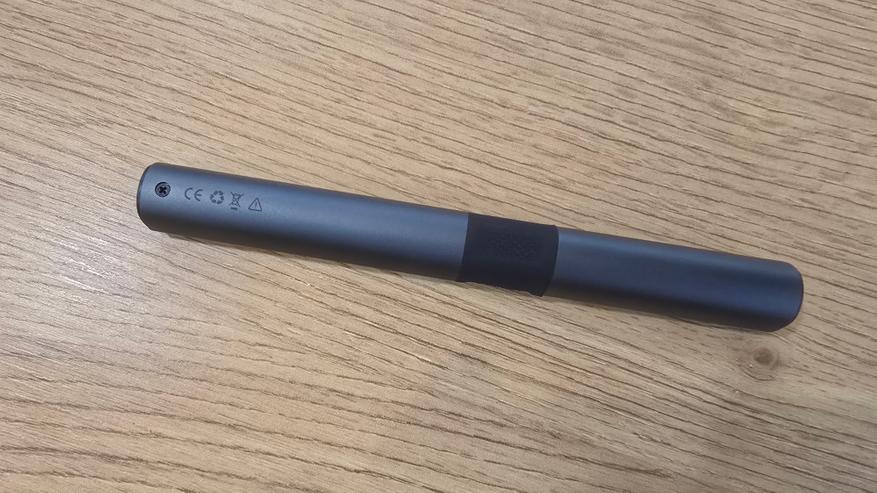

На противоположной стороне корпуса расположен единственный винт, назначение которого не указано в инструкции. В некоторых паяльниках подобного типа такие элементы используются как точка подключения заземляющего провода, однако в случае с HS-02B это не подтверждено официальной документацией. При этом, похожий винт расположен под резиновой накладкой в передней части паяльника, их удаление необходимо для разборки устройства.

Визуально корпус собран аккуратно: щелей и люфтов нет, все элементы подогнаны плотно. Переход от металлической части к прорезиненному сегменту плавный, без острых краёв. Само жало устанавливается нажатием до щелчка, без винтов или пружин — посадочное гнездо совместимо с C210-картриджами. Замена жала производится вручную, без инструмента, просто вытягиванием.

Несмотря на визуальную массивность, в руке паяльник ощущается сбалансировано. Толщина может показаться избыточной тем, кто привык к классическим тонким жалам, но это вопрос привыкания. Вес распределён ближе к центру, что делает удержание стабильным даже при мелкой точечной пайке.

Функциональные возможности

Fnirsi HS-02B — это компактный паяльник с питанием по USB Type-C, который можно использовать как в мастерской, так и в полевых условиях. Основная идея — быстрый разогрев, простое управление и возможность работы с разными источниками питания. Устройство поддерживает протоколы Power Delivery и Quick Charge, причём напряжение можно выбрать вручную — от 9 до 20 В, в зависимости от возможностей конкретного блока. По умолчанию выставлено 20 В, но это легко изменить в настройках, если нужен более щадящий режим или используется менее мощный адаптер.

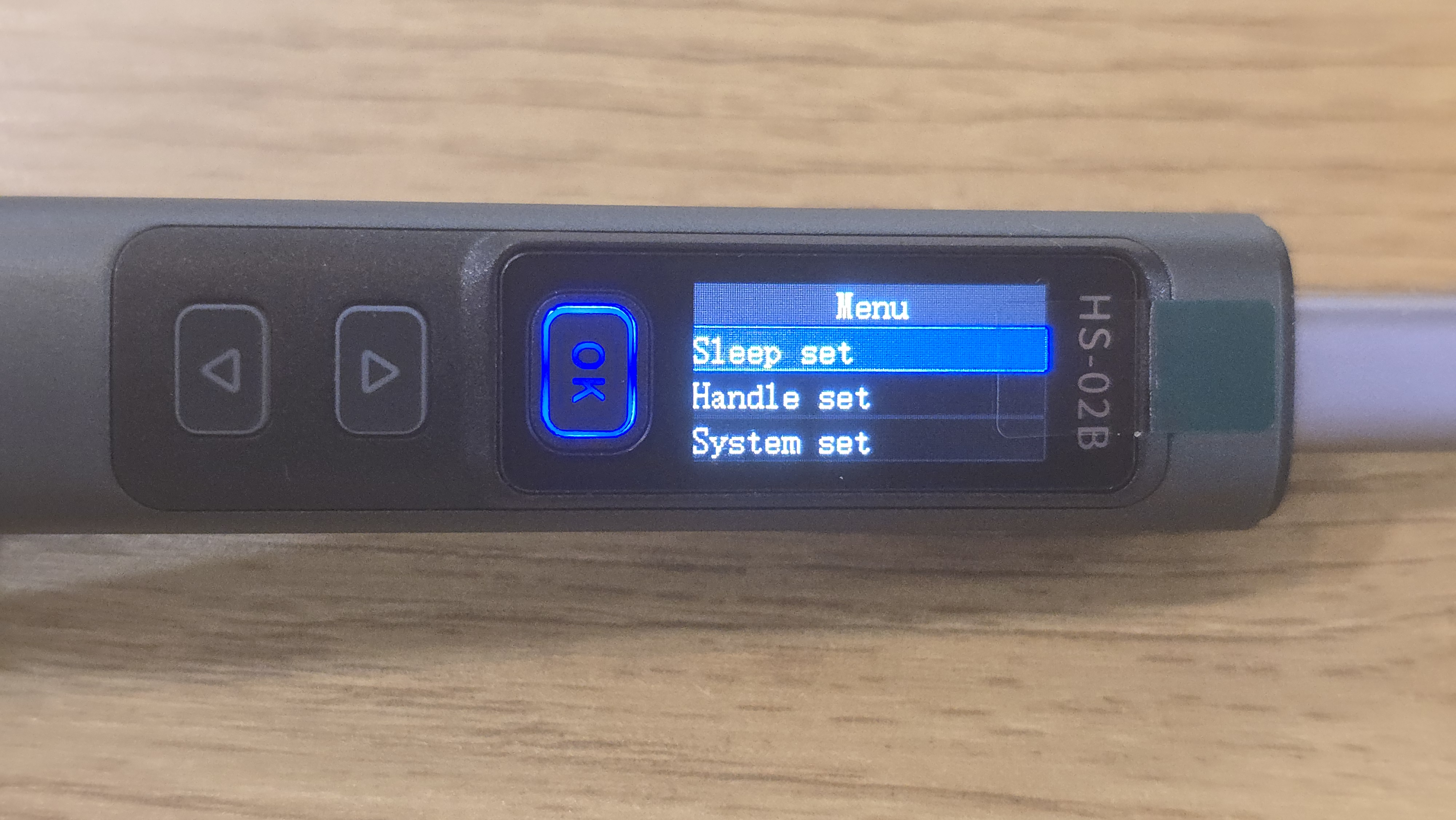

На корпусе расположены три кнопки — OK и две стрелки, которыми осуществляется весь контроль. Через них переключаются предустановленные температуры, меняются параметры, вызывается меню. Всё управление завязано на дисплей — это цветная IPS-матрица, диагональю чуть меньше дюйма. Экран показывает текущую температуру жала, заданное значение, мощность в реальном времени и текущее напряжение от адаптера. При работе видно, насколько сильно паяльник загружен — отображается шкала мощности, и по ней удобно ориентироваться при пайке массивных элементов.

Температура регулируется вручную — шаг можно настроить от 1 до 50 градусов. Также есть пресеты — три отдельных профиля, куда можно записать часто используемые значения. Переключение между ними — в одно нажатие. Предусмотрена и ручная калибровка температуры — по трём контрольным точкам, если есть термопара или другое средство замера.

Из автоматических функций стоит отметить переход в режим сна — когда паяльник не используется, он сам снижает температуру до указанного значения. Если бездействие продолжается, устройство переходит в режим ожидания. Всё это задаётся в меню: время, температура в спящем режиме и прочие параметры можно настроить под себя.

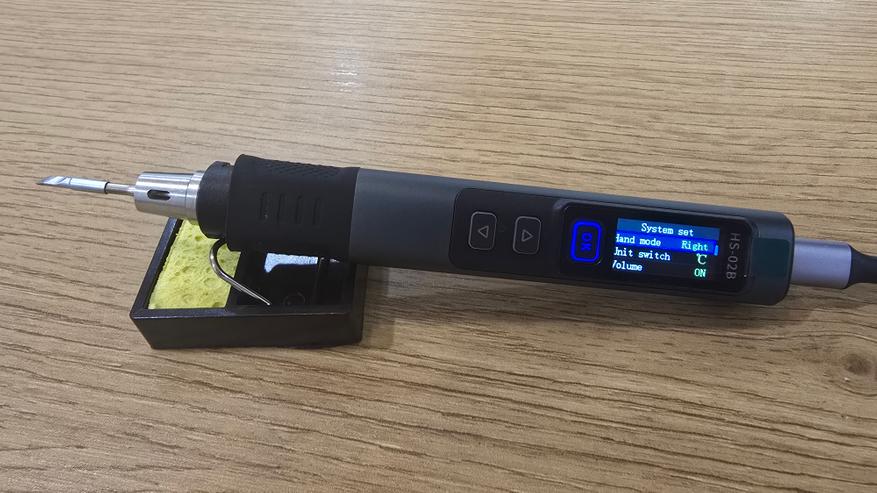

Среди дополнительных опций — выбор языка (доступен английский и китайский), включение или отключение звука, смена ориентации экрана для работы левой рукой и регулировка яркости. Есть режим перепрошивки, но он вызывается вручную — через нажатие кнопок при подключении к питанию.

Стоит учитывать, что HS-02B работает с конкретным типом жал — C210. Жала просто вставляются в гнездо, без фиксаторов и винтов. Совместимость с другими типами не предусмотрена. Это нужно иметь в виду при выборе расходников — особенно если планируется активное использование.

Паяльник рассчитан на быструю работу — от подачи питания до достижения 300-350 градусов проходит всего несколько секунд. Такой подход подойдёт и для мелкого ремонта электроники, и для быстрой пайки в условиях ограниченного времени. При этом корпус и жало довольно компактные, что позволяет работать с точностью, особенно при замене мелких компонентов или ремонте проводки в стеснённых условиях.

Если нужен полноценный автономный режим — устройство можно питать и от аккумуляторов, поддерживающих PD. Это удобно при выездной работе, например, в машине, где нет доступа к сети 220 В. Главное — убедиться, что адаптер или пауэрбанк поддерживает нужную мощность, иначе паяльник не сможет выдать требуемую температуру или будет работать нестабильно.

Тестирование

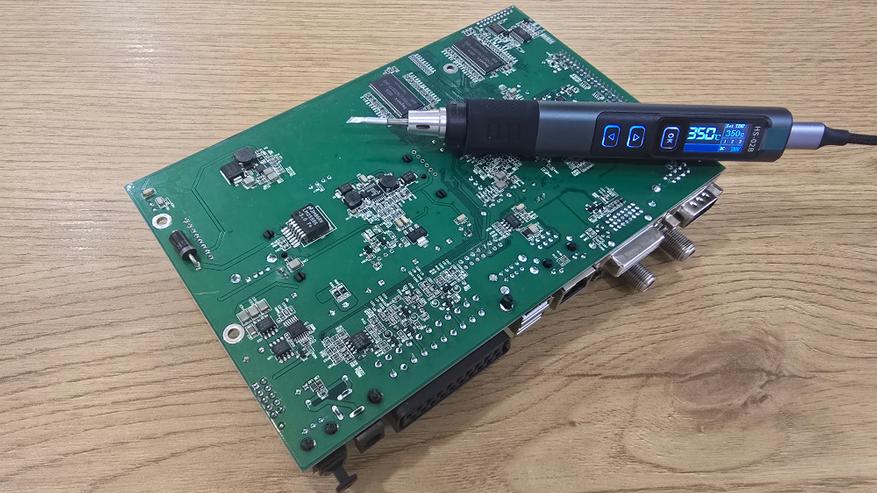

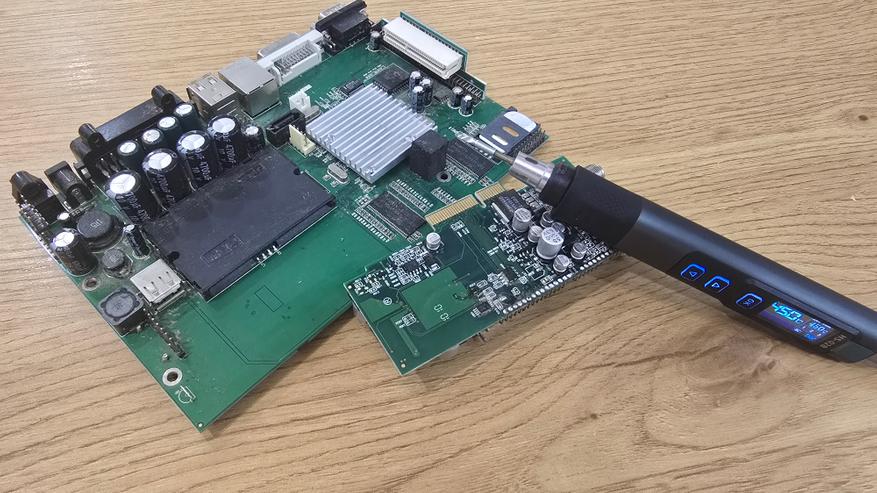

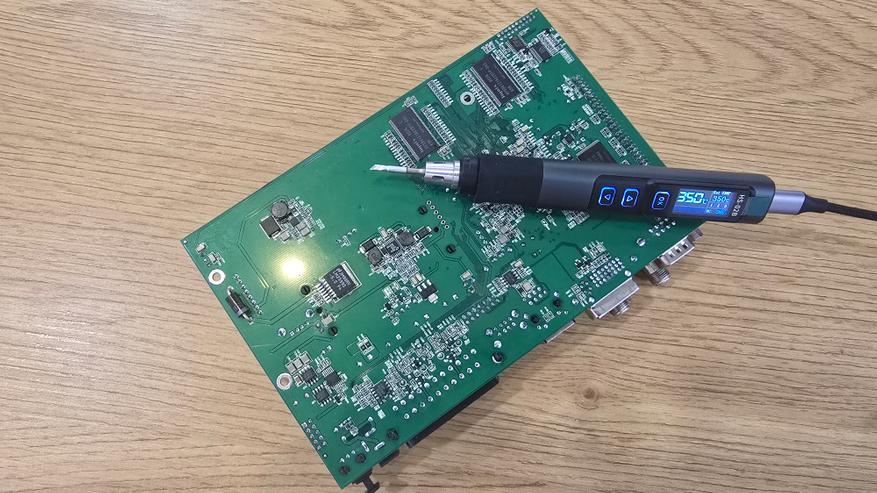

Для проверки возможностей паяльника Fnirsi HS-02B я провёл серию тестов на плате от старого спутникового ресивера. Такая плата отлично подходит для проверки, поскольку содержит плотную компоновку элементов, как SMD, так и выводных, а также множество припаянных точек различного размера и формы. Тесты проводились при питании от комплектного адаптера мощностью 100 Вт по протоколу Power Delivery. Использовались три сменных жала из комплекта: прямое, изогнутое и топорик. Рабочее напряжение на входе — 20 В, максимальная мощность по умолчанию была выставлена на 65 Вт и позже увеличена до 100 Вт для максимальной загрузки.

В первом тесте я проверил скорость выхода на рабочую температуру. После подключения питания и нажатия кнопки «ОК» паяльник практически моментально начал нагрев, а дисплей обновлял показания в реальном времени. Температура 350 °C достигалась примерно за 5 секунд, как и заявлено. Визуально работа дисплея оставила хорошее впечатление — цифры чёткие, отклик быстрый, значения температуры обновляются плавно, хотя иногда старший разряд значения скачет, что выглядит не совсем естественно. Подобное наблюдается на многих подобных устройствах и может быть связано с особенностями обратной связи или алгоритма отображения.

Во втором тесте я использовал паяльник для демонтажа SMD-компонентов с плотным монтажом. Здесь жало с острым кончиком показало себя удобно: доступ к небольшим резисторам и конденсаторам был точным, нагрев происходил быстро, припой плавился без проблем. Отдельно проверялась реакция прибора на снятие и установку жала — замена выполняется вручную, без необходимости дополнительных инструментов. Всё делается быстро, и после установки нового жала паяльник мгновенно его распознаёт и продолжает работу.

Третий тест был направлен на пайку крупной точки заземления и соединений с массивными полигонами. Для этого я использовал топорик, выставил температуру 400 °C и нагружал жало пайкой большого полигонального соединения на плате. При этом мощность на дисплее поднималась до 80-90 Вт. Наблюдались кратковременные скачки температуры, и в одном случае паяльник начал отображать температуру в диапазоне выше 800 °C, хотя фактически такого нагрева не было. После перезапуска ситуация нормализовалась, и дальнейшие тесты прошли без повторения этого сбоя. Скорее всего, это единичный сбой прошивки или реакция на перегрузку.

Четвёртый тест заключался в работе с выводными элементами. Я спаял несколько ножек микросхемы и контактных площадок, где важно было не перегреть участок и не повредить текстолит. При температуре 330-350 °C, с применением флюса, пайка прошла хорошо. Отдельно проверил реакцию на быстрые движения — акселерометр срабатывает корректно, при простое устройство переходит в спящий режим, снижая температуру до 100 °C (данный параметр был установлен в настройках паяльника), а при касании корпуса или поднятии паяльника — моментально выходит из сна.

Пятый тест я посвятил пайке на большой алюминизированной зоне, где важно быстро передать тепло. На температуре 450 °C, при полной подаче мощности от блока питания, паяльник справился, но работал на пределе. В сети бытует мнение, что с оригинальным жалом паяльник работает лучше, а реплика из комплекта работает, но не всегда точно держит температуру на пиках, особенно при пайке массивных соединений.

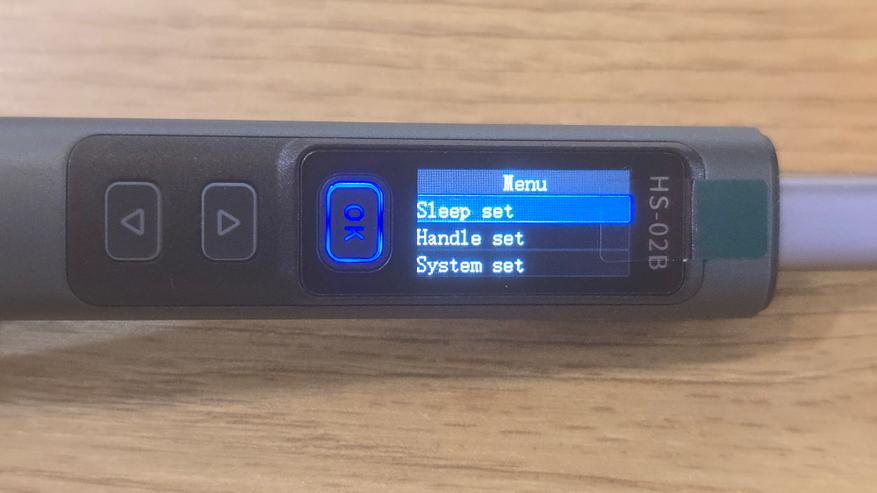

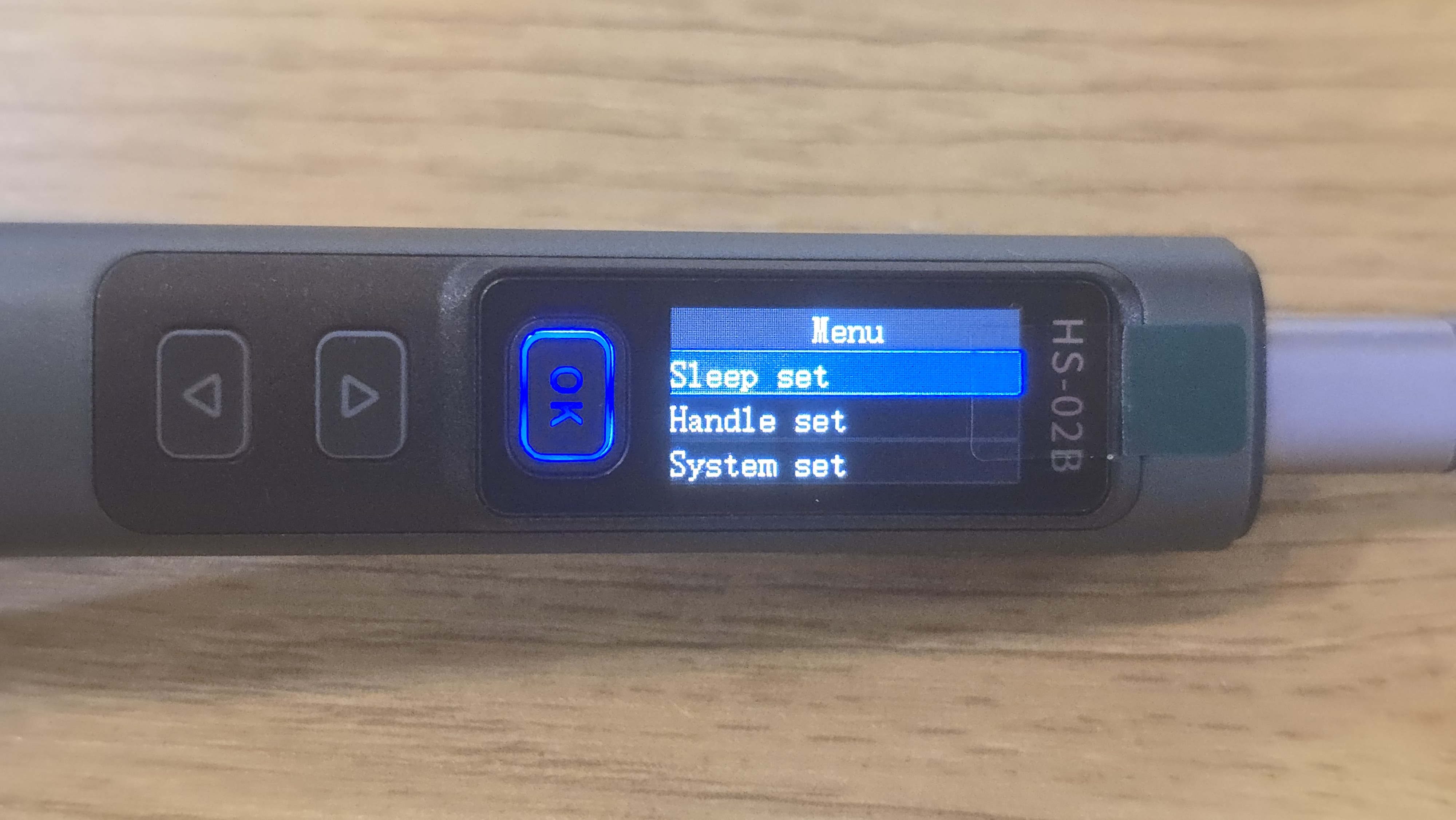

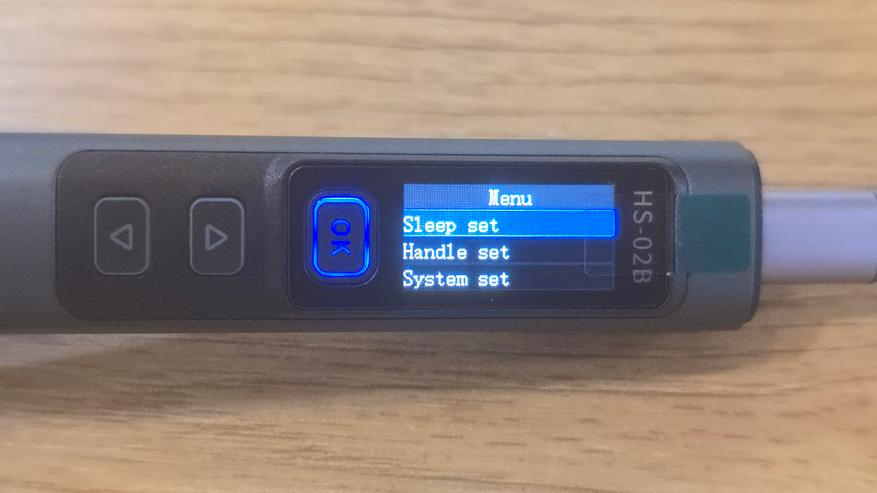

Дополнительно я протестировал меню устройства. Все базовые параметры доступны: ограничение мощности, настройка шагов температуры, пресеты, смена ориентации дисплея, выбор входного напряжения, настройка режимов сна. Прошивка версии 1.6. Во время тестов меню не зависало, отклик стабильный. Важный момент — экран может показывать кратковременные нестабильные значения, но на саму пайку это не влияет.

5 неожиданных нюансов паяльника HS-02B, которые стоит учитывать

При ближайшем знакомстве с паяльником HS-02B оказалось, что у него есть несколько особенностей, которые не афишируются в описании, но могут сыграть роль в процессе эксплуатации. Некоторые из них я заметил во время тестов, другие подтвердились на практике у пользователей, делящихся своими впечатлениями в сети. И хотя они не делают устройство хуже, к ним важно быть готовым заранее.

Во-первых, в процессе работы может проявляться нестабильность отображения температуры на дисплее. Особенно это касается старшего разряда: цифры периодически прыгают, могут неожиданно уходить в диапазон выше 900 °C, хотя фактический нагрев при этом не соответствует показаниям. В одном случае потребовалась перезагрузка, чтобы паяльник вернулся в нормальный режим. Такое поведение не влияет на пайку напрямую, но сбивает с толку и может дезориентировать при точной работе. Проблема была полностью устранена после обновления прошивки с версии 1.6 на версию 1.8.

Во-вторых, качество жала сильно влияет на стабильность температуры. При использовании неоригинального жала я зафиксировал разброс до 50 °C между заданным и фактическим значением. Это критично при пайке чувствительных элементов, где важно поддерживать точный температурный режим.

Третье — форма корпуса и хват. Устройство ощутимо толще, чем, например, классический TS100. В районе хвата установлена резиновая вставка, обеспечивающая сцепление, но в целом паяльник кажется чуть менее удобным в руке, особенно если до этого вы привыкли к более узкому инструменту. Впрочем, это вопрос привыкания, и спустя несколько часов работы непривычные ощущения ушли.

Четвёртый момент — чувствительность к качеству блока питания. Для полноценной работы необходим источник, который действительно выдаёт 20 В при 5 А. С комплектным адаптером всё работает штатно, но при подключении менее мощных зарядок становится заметно снижение эффективности. Мощность ограничивается, паяльник начинает дольше греться и хуже держит температуру.

Пятое —переходник Type-C/DC, который идёт в комплекте. В первых партиях могла быть перепутана полярность. Я лично проверил комплектный переходник мультиметром — всё было в порядке. Но если планируете использовать сторонний блок с этим адаптером, стоит убедиться в корректной распиновке. Иначе возможны проблемы при подключении.

Эти нюансы не делают паяльник плохим, но дают более полное представление о его работе. С учётом этих моментов можно избежать неприятных сюрпризов.

Заключение

Паяльник Fnirsi HS-02B оказался вполне функциональным инструментом с акцентом на мобильность и настройку под конкретные задачи. Он предлагает хорошие возможности по регулировке температуры, режимам сна и сохранению пресетов, а также совместим с жалами типа C210. Комплект поставки содержит все необходимое: от блока питания до чехла и набора жал.

В процессе тестирования паяльник показал стабильный нагрев и достаточную мощность для типовых задач — от работы с тонкими проводниками до пайки массивных полигонов на старых платах. Тем не менее, при использовании неоригинальных жал возможен температурный разброс, а нестабильная работа прошивки в ряде сценариев требует перезапуска.

HS-02B вряд ли подойдёт как единственный универсальный паяльник для всех типов пайки, особенно если речь идёт о работе с крупными элементами. Но в качестве компактного решения для точечных работ или полевой пайки — устройство себя оправдывает. Главное — правильно подобрать питание и не экономить на расходных материалах.
