Xiaomi Yi 1080p PTZ: камера видеонаблюдения с зумом и регулировкой по двум осям

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Видеокамеры, экшн-камеры и все для них

Хочу рассказать про новую камеру видеонаблюдения от XiaoYi — камера PTZ (Pan-tilt-zoom), что означает регулировку по осям, а также зум. Это первая камера компании с такой функциональностью (наружного применения имею ввиду).

Данная камера не поддерживает формат Onvif и скорее всего придется постоянно использовать официальное приложение Yi Home. Возможно в будущем энтузиасты смогут взломать и эту камеру, что позволит подключать ее напрямую к серверам умного дома в обход китайских облаков, но пока как есть (сейчас кстати активно стали работать в этом направлении — за пару месяцев уже добавилась поддержка таких камер как Yi Outdoor, Yi Dome, Yi Home в таких системах умного дома, как Home Assistant).





Технические характеристики

Модель: YRS.4020

Разрешение: 1920x1080

Угол обзора: 95 градусов

Звук: встроенный микрофон и динамик

Питание: DC 12V 1А

Wi-Fi: 2.4GHz 802.11 b\g\n

Варианты срабатывания сигнализации: обнаружение человека или просто движение чего-либо

Регулировка по осям: горизонталь 0 — 350 градусов, вертикаль — 90 градусов (вертикально вниз)

Хранилище: microSD карта или облака Xiaomi (если взломают прошивку, то будет еще FTP или NVR, чего я лично очень жду)

Ночное видение: светодиоды и IR подсветка (30 метров)

Защита камеры: IP66

Приходит камера в огромной коробке, лично думал, что там их две, когда забирал на почте. Камера наглядно изображена с двух ракурсов.



В комплекте куча бумажек, включая разметочную бумажку для сверления к стене, инструкцию и фирменную наклейку YI.

Далее — кабель удлинитель, блок питания EU на 12V и 1А. 4 шурупа с дюбелями, иголка для сброса настроек и специальный соединитель RJ-45 разъема для защиты от влаги.

Камера — она просто огромная, по сравнению со всякими домашники типа Yi Dome или той же внешней Yi Outdoor. Все из-за наличия механизма вращения по осям. На площадке крепления есть 2 антенны Wi-Fi. От камеры по стандарту отходят 2 провода — стандартный разъем питания и разъем RJ-45 POE. По качеству пластика я бы сказал на 3 из 5. Такой пластик XiaoYi использует для домашних камера и там все ок. Для улицы мне кажется нужен более плотный и крепкий — как в тех же камерах Reolink (уличные камеры этой фирмы идут даже с алюминиевыми вставками). Антивандальность на сомнительном уровне короче говоря.

Сама поворотная голова-объектив. По центру объектив, желтые — обычные светодиоды, прозрачные — IR подсветка. Сверху слева датчик движения инфракрасный, справа — микрофон.



Динамик располагается с обратной стороны. Громкость его настраивается в приложении. Громкость максимальная 80 дБ — в помещении лучше не включать сирену — можно оглохнуть. Можно уменьшить до 50 дБ. Снизу камеры под резиновой заглушкой разъем microSD и кнопка сброса. Вернемся к «антивандальности»… в той же Reolink, чтобы достать карту, нужно открутить пару винтиков или еще что. Здесь же подошел, открыл заглушку, убрал карту и воруй, что хочешь. Утрирую конечно, но все же… Как-то несерьезно.

Под заглушкой разъем microSD и кнопка сброса. Прилично выступает сама плата камеры.

Белые «запчасти», которые были на фото комплекта собираются вот в такую герметичную заглушку для разъема RJ-45. На разъеме есть постоянно горящий желтый светодиод, даже если подключение идет по сети Wi-Fi.

Разборка камеры

Есть 2 разборные части — черный круглый объектив и стационарная часть с мотором для поворота по оси X. Крышка на 4 болтах. Под крышкой стоит силиконовое кольцо. К герметичности вопросов нет.

Мотор для поворота по оси X. Производитель Maintex W24BYJ. Питание 5V. Снизу видно, что шестерня из пластика. При активной функции слежения за человеком, камера может довольно часто двигаться, но она очень легкая — вряд ли что-то произойдет с шестерней. Шестерня смазана силиконом.



В этой части стоит телекоммуникационный трансформатор H1102NL PULSE со следующими характеристиками по даташиту: трансформатор — LAN; SMD; 0÷70°C; коэф. затухания -1,1дБ; Сеть: Ethernet 10/100Mб/с. На этой же плате — RTL8188FTV — модуль Wi-Fi.



Далее разбираем «голову» камеры. В глубине виден динамик, по кругу залитый герметиком. По корпусу есть силиконовый уплотнитель. Образно если опустить под воду — промокнет только динамик. Мотор для регулировки по оси Y стоит тот же — Maintex W24BYJ.

Главная плата камеры. На ней: microSD разъем, кнопка сброса, питание моторов и подключение гироскопа. Здесь же микросхема управления моторами ULN2803L. Под радиатором стоит процессор на термопасте. Отрывать его не стал, так как не имею фена, чтобы приклеить назад, а зря не оторвал… модель процессора может помочь тем, кто занимается взломом камер (чип Hi3518e во всю уже поддерживается). Найду фен и обязательно это сделаю.

Эта же плата с обратной стороны. По центру стоит матрица камеры. Непонятные модули dg206 CHWC Skj и motorcomm sz18201. Чип флеш памяти XMC qh64ahig.

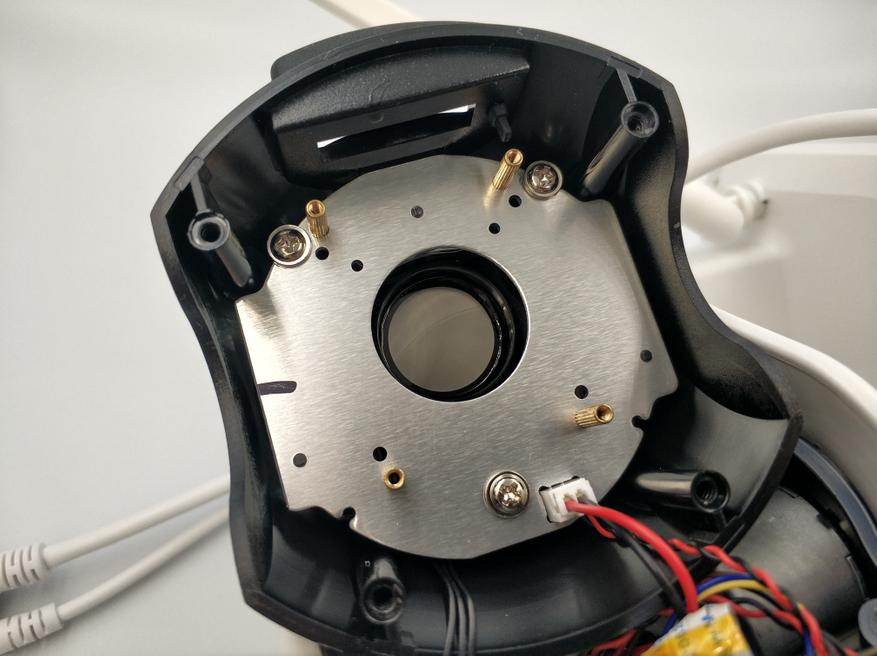

Окошко объектива и панель светодиодов\датчика движения и микрофона.

Скриншоты из приложения Yi Home.

Отдельная вкладка для настройки облака. Подписка стоит немалых денег- 30$ (хранение видео 7 дней, подписка на 3 месяца) и 50$ (хранение 7 дней, срок пол года). Как по мне так ценник не очень гуманный. Отдать стоимость камеры за пол года хранения видео на чужих облаках? Не по-русски, а вообще иметь доступ 24\7 к видео очень полезно.  Доступные настройки видны на фото.

Не все переведено на русский. Например интерфейс интеграции с Alexa — можно использовать приложение Alexa или специальный модуль там же. Из интересного — настройка ночного видения — есть черно\белое видео (обычный IR свет), есть цветное видео — это работа светодиодов и 3 вариант это «умное цветное видение» — когда нет движения работает IR свет, как только появляется человек — включается светодиодная подсветка для лучшей видимости (очень хороший режим, так как постоянно светить светодиодами смысла нет, да и видимость хуже. А вот когда кто-то рядом — то куда лучше использовать светодиоды для лучшей видимости).  Human Tracking — слежение за человеком — камера поворачивается за человеком. Самый главный косяк — камера не возвращается в исходное положение. Я прям очень надеюсь, что это исправят. Написал даже в поддержку Kami vision (YI) с предложением пофиксать это. А так, человек ушел за зону видимости камеры и она так и осталась в таком положении (а вы например ее ставили изначально смотреть на парковку — нужно опять заходить и двигать ее на нужную точку). Пока отключил эту опцию, но идея просто огонь. Есть возможность зашифровать данные на карте (странное название опции — «планирование»).

Раздел обнаружений движения: общее движение, реагирование только на человека, чувствительность реагирования, сигнализация, громкость, частота оповещений и график. Поставил потише на 50дБ, на 80дБ можно всех соседей разбудить (против воров точно поможет, но надо пока поиграться на более тихом режиме).

Интерфейс управления камерой

На панели есть выбор качества трансляции, включение передачи звука с телефона на камеру (пугать котов можно, ну или воров), можно сделать фото и записать видео (сохраняется на камере и телефоне). Сверху в углу есть включение звука с камеры и управление положением камеры. Снизу временная шкала с отображением активностей красным цветом (записанных камерой в авто режиме при движении или записанных вручную).

В режиме движения камеры есть джойстик — вверх, вниз, вправо и влево — все логично.

Запись видео и фото

Ночные фото. Все что теплое или где горит свет отмечено белым.  Участок от этого места до фонаря в конце — 50 метров. Светит знатно конечно — мышь не проскочит.



То же самое днем. Качество не идеальное конечно, вблизи четко все, вдали — мылит. Камера кстати была установлена на металлическую выносную планку — на ветру немного трясло. Моя ошибка была, надо жестко на дом вешать или более серьезную выносную платформу. Может из-за этого немного «мыла» еще дало. Теперь можно наблюдать за стройкой дома в режиме онлайн (мечта детства).



Вывод

Камера получилось интересная, но еще нужно допиливать некоторые функции, такие как возврат камеры в изначальное место, после слежения за человеком. Качество видео не самое четкое, но вблизи более чем приемлемое. Понравилось «умное ночное видение» — авто переключение с IR подсветки на светодиодную. Отзывчивое управление по осям.

Из минусов — привязка к облаку, надеюсь удастся «хакнуть» эту камеру. Очень хотел бы ее вкинуть в умный дом на Home Assistant. Корпус не рассчитан на физические вандальные действия — мне кажется камера рассыпется даже от мелкого камня или приличной палки.

Если хотите именно PTZ камеру (управление по осям и «зум», который обычно цифровой и бесполезен) и не пугает привязка к облакам — смело берите (аналоги на порядок дороже, да и вообще мало кто делает PTZ камеры из знаменитых китайских брендов, именно уличные PTZ, а не домашние), а если нужно связать все камеры в умный дом или важно постоянное сохранение видео на NVR или на FTP, то лучше присмотреться к реолинк серии 410 или 510.
