Переводим DIY на следующий уровень: обзор 5 качественных корпусов для ваших самоделок

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Своими руками

DIY электроника на 1/6 территории суши имеет давнюю историю и своему возникновению обязана как и изобретательностью населения этой самой территорий, так и частым отсутствием в продаже необходимых устройств (до начала 90х годов естественно). Сейчас же, можно купить практически всё, иDIYпостепенно переходит из области практической необходимости в область хобби. Это в свою очередь меняет подходы к самому внешнему виду устройств — если раньше было важно, чтоб девайс работал как задумано, без особого внимания к визуальной стороне, то сейчас внимание обращается и на внешний вид — корпуса клееные из папье-маше и спаянные из фольгированного стеклотекстолита постепенно выходят из моды. Несмотря на то, что 3д принтеры и ЧПУ начального уровня доступны уже практически всем, изготовление качественных корпусов всё-таки требует профессиональногооборудования, которое как по цене так ипо габаритам, малодоступно обычным «домашним мастерам», так что корпуса приходится покупать, и хотя их выбор в существующих реалияхогромен, иногда бывает полезно посмотреть на товар в живую, а не на отфотошопленных фото у продавца.



У меня был небольшой заказ (10 штук)на изготовление определённых устройств, для которых и были заказаны корпуса. Ради интереса, заказал и другие типы корпусов у этого же производителя — чтоб посмотреть на качество, оценить практичность и так далее. Заодно, сделал и типа мини-обзора с фото. Это не первая моя покупка корпусов этого производителя, и 3 корпуса, нодругих форм, от того же производителя я уже обозревал, обзор можно посмотреть по ссылке: //www.ixbt.com/live/a-gugu/kachestvennye-plastikovye-i-metallicheskie-korpusy-s-taobao-obzor-i-sravnenie-s-mestnymi-analogami.html Вообще, производитель интересный — имеет головной офис в Иране, филиал в Германии, хотя само производство находится в Китае, в городе Шенжень, а домен у них вообще в зоне .asia — www.bahar.asia



На этот раз заказал корпуса других форм и цветов — для расширения кругозора. Сводные характеристики, включая ссылки, свёл в таблицу, а чуть ниже дам уже детальную информацию по каждому из корпусов.





Модель/ссылка (для перехода в магазин на taobao, кликните по названию) ФотоРазмерыМатериал корпуса, цветЦена, $
BMW 50001-A2

110мм Х 70мм Х 38ммABS пластик. Цвет — белый, серый$1.9
BMC70020


105мм Х 65мм Х 26.5ммБиопластик. Цвет — белый, чёрный$1-2, в зависимости от комплектации.
BAD 11018-D2-B2
100мм Х 100мм Х 40ммБиопластик, алюминии. Цвет — белый, чёрный, серый, желтый. $5.1
BDH 20006-A2
135мм Х 90мм Х 45ммABS пластик. Цвет — белый, чёрный$1.4
BDA 40004-W100
150мм Х 100мм Х 70ммСталь, ABS пластик. Цвет — Белый, чёрный, красный, синии$3

В качестве введения, прежде чем перейду на индивидуальные описания, чтоб много раз не повторятся, просуммирую общие впечатления от всех корпусов:



— Пластик реально качественный, как по визуальной, так и по тактильной составляющей. Какие либо запахи отсутствуют полностью.Толщина стенок для корпусов из Биопластика составляет почти что 3мм, что делает их очень прочными, и практически «непрогибаемыми». Никакого облоя, огрехов литья или тиснения нет и в помине, все корпуса выглядят как премиальная продукция А брендов в этой области — Serpac, Hammond manufacturing, Belden, Bud industries.



— Из недостатков конечно же цена (для внутреннего рынка Китая) — Хотя и она в 2-3 раза ниже, чем у вышеупомянутых брендов, но корпуса похожей формы и размеров, в том же Китае, стоят в 3-4 раза дешевле, и эта дешевизна видна во всём — пластик там ужасно вонючий, кривой и очень хрупкий. У меня лично был случай — купил небольшую партию таких корпусов (штука — 30 центов), но так как они заметно воняли, отнёс их в чулан, где они и пролежали пару лет. Облом случился, когда мне они понадобились — весь пластик растрескался и стал очень хрупким — разламывался пополам от нажатия пальцем. Так что лучше уж нормальные корпуса брать, чем всякий хлам.

 А вот и герои обзора — в том виде, в котором получил их от магазина.

BMW 50001-A2

Очень нарядный и изящный корпус. Корпус реально очень белый — пришлось уменьшать чувствительность фотоаппарата, чтоб передать фактуру поверхности. Вероятно, для достижения такого эффекта применен УФ пигмент, что с одной стороны хорошо, но с другой, когда пигмент «выгорит», корпус вряд ли будет выглядеть так нарядно. В наличии полупрозрачная съемная вставка дымчатого цвета, под которую можно поставить светодиоды для индикации режима работы собираемого устройства, или бумажку с именем бренда, либо что-то другое. В наличии как вентиляционные прорези, так и комплект крепления на стену, что делает данный корпус применимым для собирания в нём всяких реле времени, контролёров умного дома и так далее.

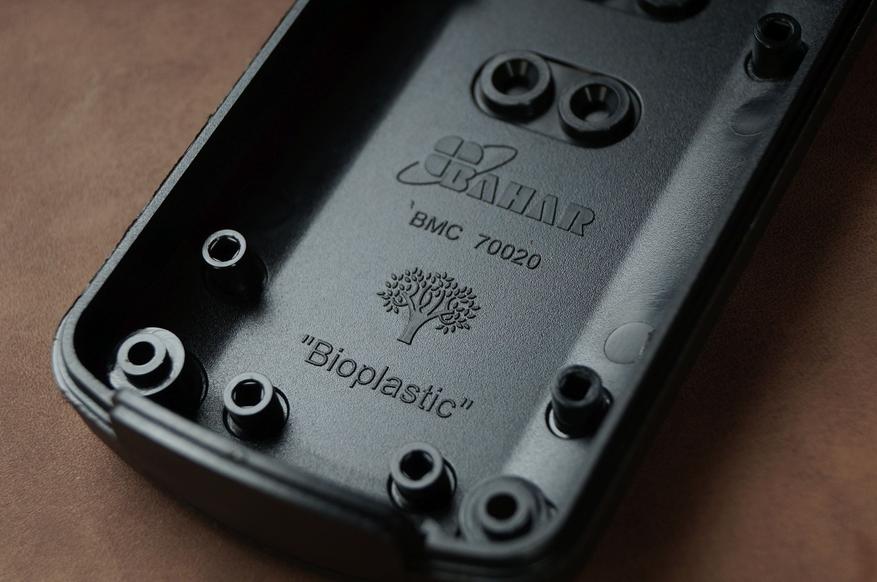

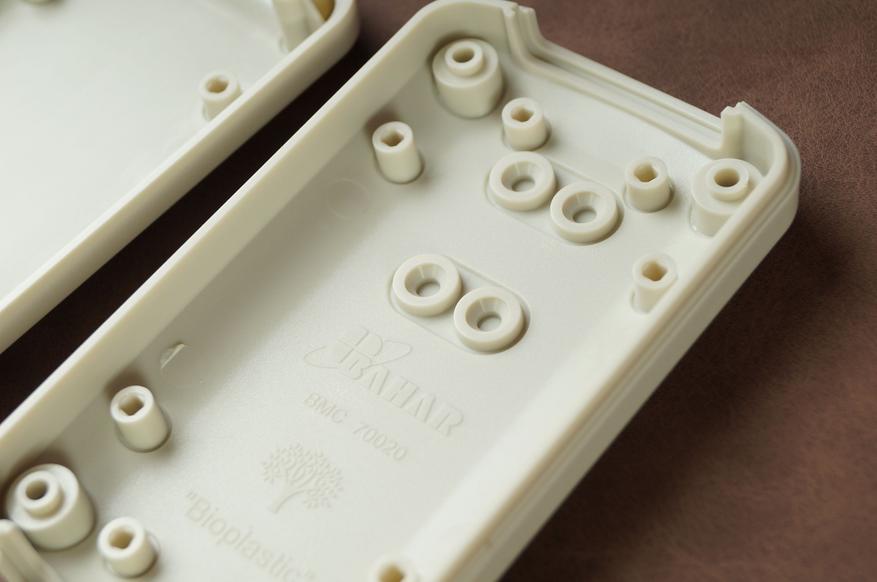

BMC70020

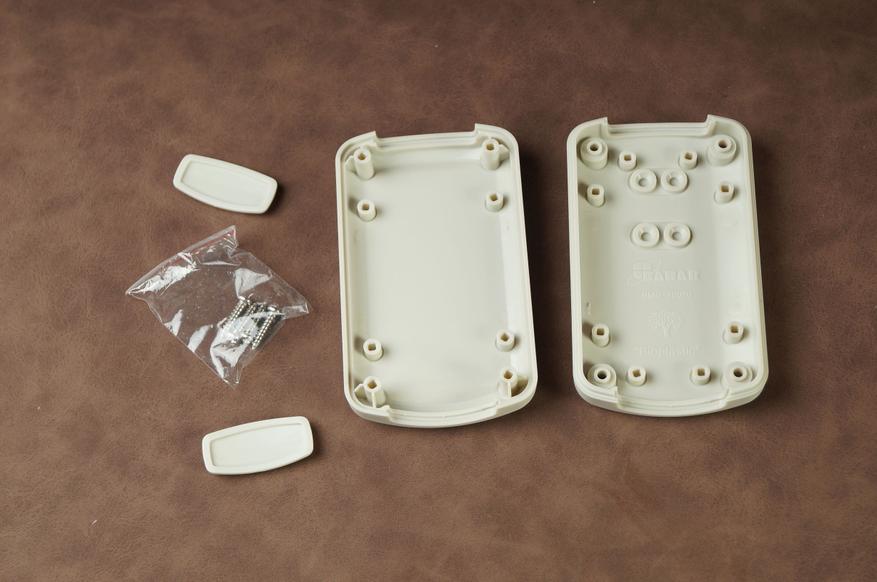

Плоские корпуса-таблетки, которые подходят как для размещения в них небольших устройств (скажем, усилитель для наушников, или педаль для торшера), так и в качестве корпуса для пульта управления. У корпуса с обоих сторон есть вставки-заглушки, которые в случае необходимости (докупаются опционально)можно заменить на гибкие вставки с отростками для отвода проводов — именно так и собираюсь я их использовать, когда буду делать педаль включения торшера, которая заодно с прямым управлением, также будет управляться через WiFi (ESP8266). При желании, корпус можно укомплектовать держателем-клипсой, для крепления его к разным поверхностям. Корпуса очень плотные и твёрдые, а вопросы крепления входящих проводов продуманны очень глубоко — в комплекте с вставками идёт весь необходимый крепёж для надёжной фиксации проводов. Фото в упаковке привожу неспроста — все корпуса упакованы похожим образом. Мелочь, а приятно.

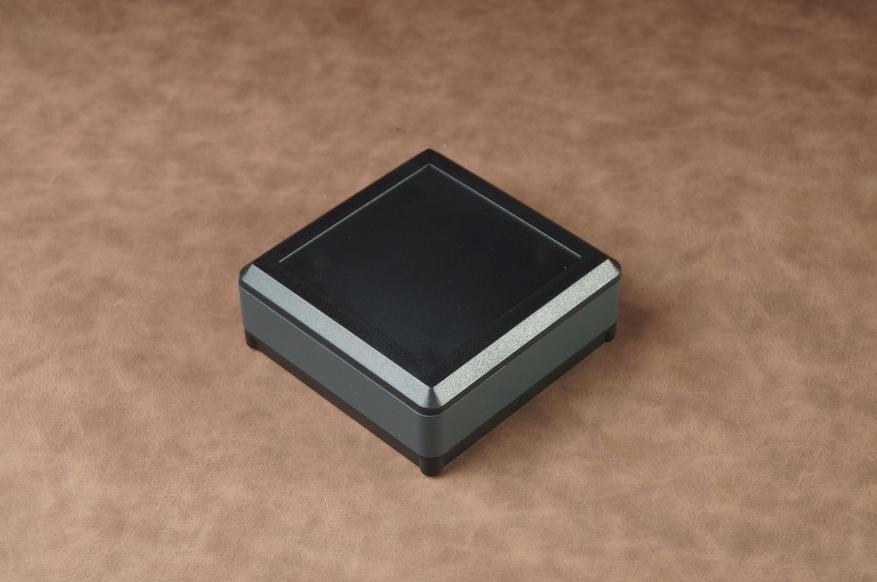

BAD 11018-D2-B2

Корпус-шкатулка, самый дорогой из обозреваемых. Я честно говоря, не знаю что в нём буду собирать, но мне понравилась сама форма, можно использовать как корпус-шасси для небольшого лампового усилителя, либо как корпус для Raspberry PI или других микрокомпьютеров. Боковины тут из алюминия, а верхняя и нижняя крышки — из пластика, и они доступны как с прямыми, так и с скруглеными краями.  Система крепежа немножко замороченная, но как я понял, это сделано с целью максимизации полезного внутреннего обьема.

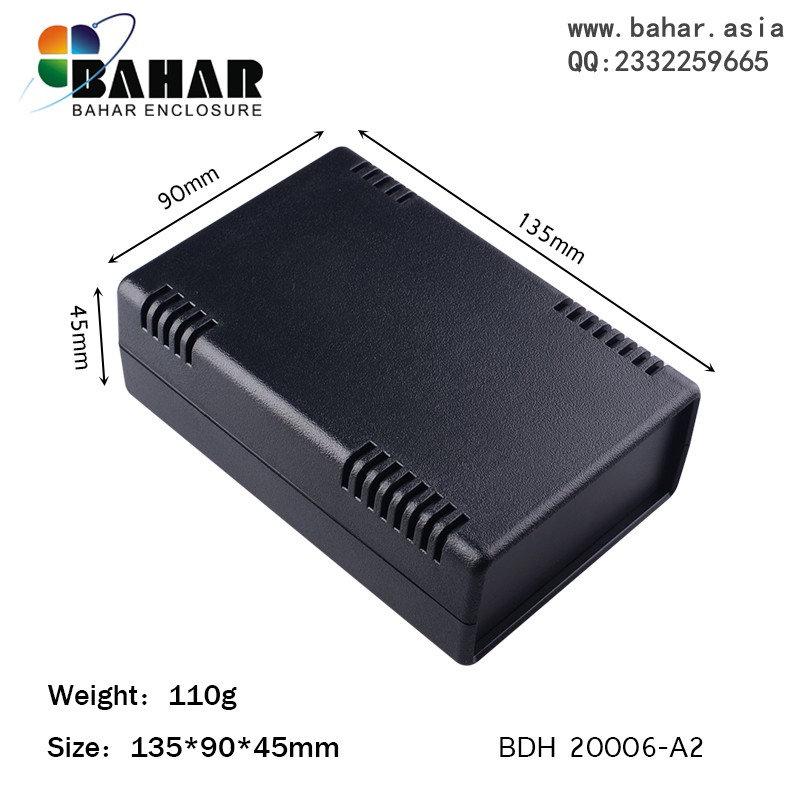

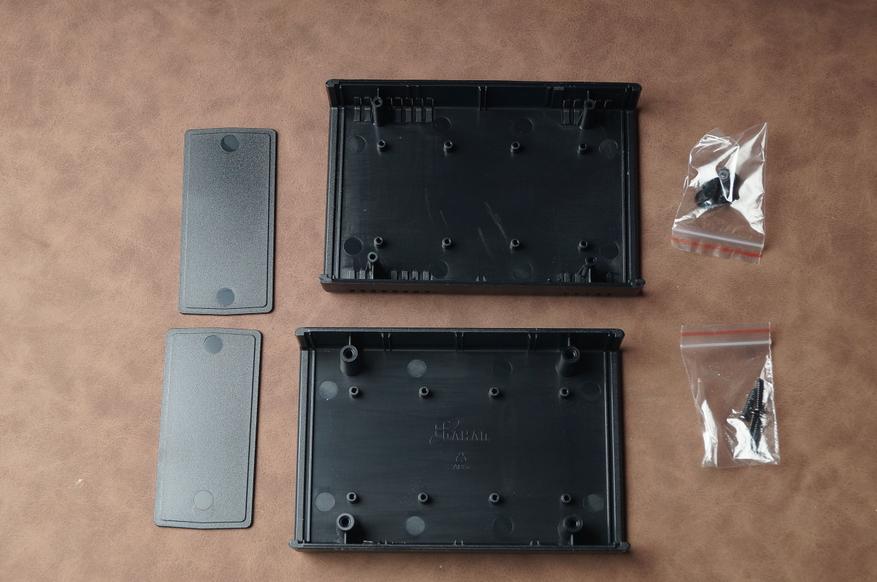

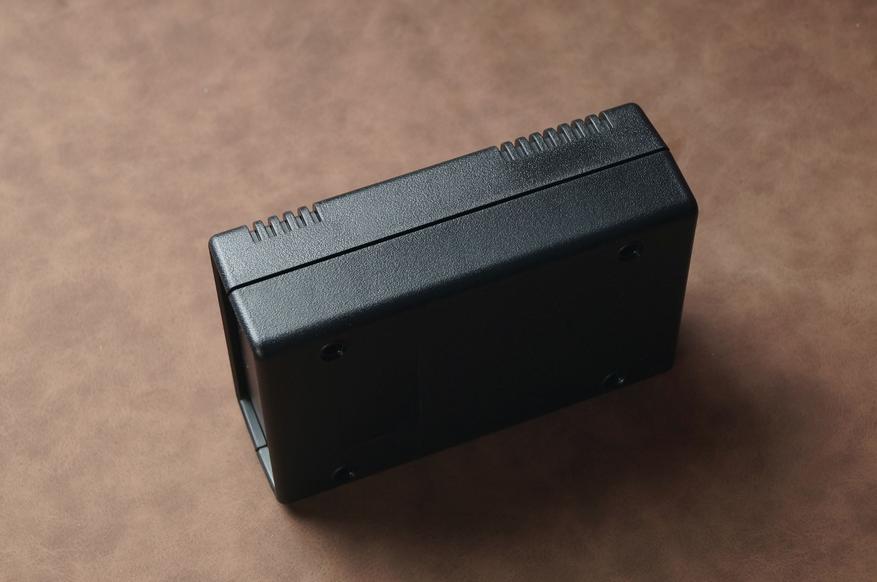

BDH 20006-A2

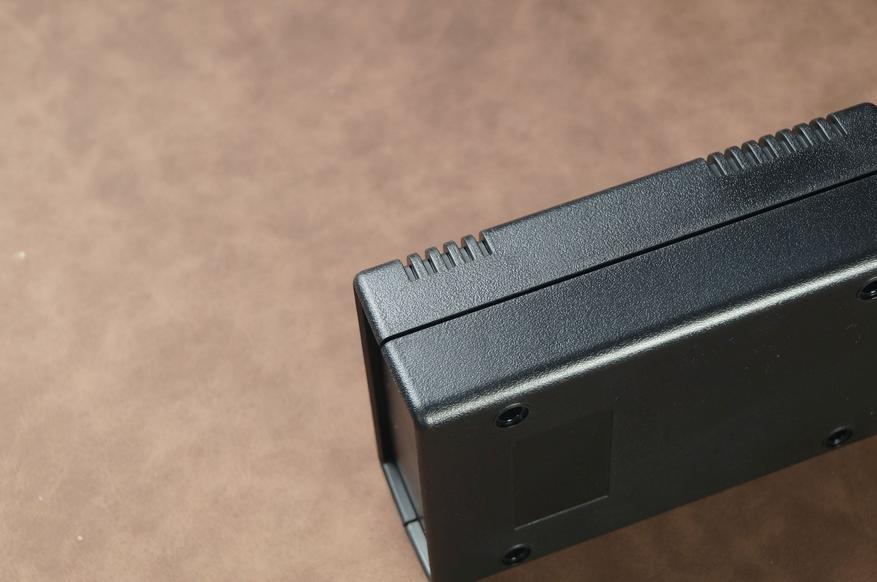

Этот корпус имеет «классические» формы и дизайн — если предыдущие можно было считать эксклюзивом данного производителя, то корпуса такой формы выпускают практически все — как и гранды типа Serpac, Hammond manufacturing, так и всякие малоизвестные компании. Качество исполнения высокое, о чём можно судить и по фоткам — облоя нет, обработка поверхностей превосходная. Из обозреваемых это самый недорогой (для своих размеров) корпус, что немножечко сказывается и на качестве — если корпус сжать сильно большим и указательными пальцами, он немножко прогибается. С другими корпусами, такой трюк не проходит. В комплекте, как и с другими корпусами, не только шурупы и боковины, а также и резиновые вставки-ножки.

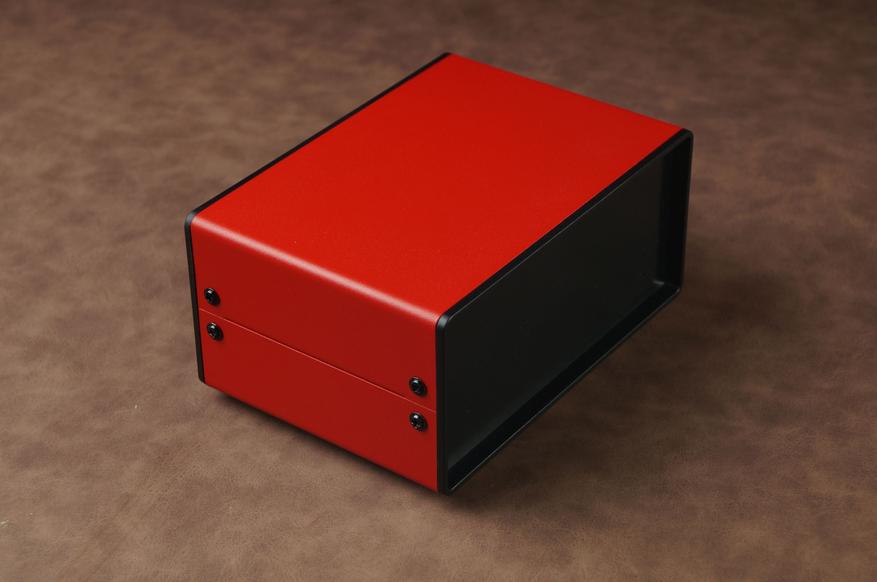

Ну и под конец — красный корпус, у красной девицы на руках, модель BDA 4004. Этот корпус — практически брат-близнец того, который я обозревал в предыдущем обзоре. Основная разница — конечно же размеры и тип окраски, если тот был окрашен под «глянец», то окрас этого корпуса — матовый, и выглядит он от этого значительно богаче и внушительней. Внутри всё как обычно для этого бренда, на высоком уровне. Единственное замечание — я бы на месте производителя сделал бы перфорацию в стальных половинках, для лучшего охлаждения внутренностей, так как в домашних условиях красиво и ровно такую перфорацию сделать, особенно в стали, довольно затруднительно. Визуально, корпус мне напомнил настольные часы из 60-70х годов. Вполне возможно, что разработчик этого корпуса черпал вдохновение из дизайна часов Copal





В качестве заключения — мини-тост: Корпуса хорошие, качество нормальное, цена доступная, так что вперёд, покорять новые высоты DIY творчества :)
