Обзор компактного аудиоусилителя Fosi Audio TB10D на чипе TPA3255

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Современная массовая аудиотехника уже редко занимает пол комнаты. В усилителях мощности правят бал высокоэффективные решения класса D. Сегодня рассмотрим стерео вариант усилителя от китайского бренда Fosi Audio. Модель TB10D построена на мощном чипе TPA3255, и имеет темброблок на борту. Ниже краткое знакомство с новинкой.

Технические характеристики

  • Тип устройства: стерео-усилитель класса D
  • Микросхема усилителя: Texas Instruments TPA3255
  • Диапазон питающих напряжений: 18-48 В
  • Комплектный БП: 32 В, 5 А
  • Мощность (режим SE): 30 Вт на канал при THD 1% на 4 Ом
  • Сопротивление нагрузки: 2-8 Ом
  • Отношение сигнал/шум: >90 дБ
  • THD: <0.4%
  • Частотный диапазон: 20-40000 Гц (±2 дБ)
  • Чувствительность по входу: от 0,6 В
  • Темброблок: НЧ/ВЧ
  • Размеры корпуса: 166х105х40 мм
  • Масса: 650 г.

Упаковка и комплектация

Усилитель попадает к пользователю в картонной коробке с незатейливым оформлением. Характеристик на коробке нет, у фирмы единое оформление упаковки на новые модели. Внутри защитные вставки из вспененного материала.

Изготовлено усилитель в Китае. Гарантия 18 мес.

Комплект поставки устройства включает все необходимое для работы:

  • Стерео усилитель TB10D
  • Сетевой импульсный блок питания
  • Сетевой кабель
  • Руководство пользователя (английский язык)

В руководстве общая информация по пользованию усилителем, характеристики и условия гарантии:

Блок питания

Модель блока питания 3205000 (32 В 5 А), размеры 140х60х33 мм, есть ненавязчивый индикатор работы зеленого цвета. Длина кабелей по 1,2 м.

На выходном кабеле ферритовый фильтр для защиты от помех, разъем для подачи напряжения на усилитель 5,5х2,5 мм. Сетевой кабель с угловой вилкой, внутри две жилы по 0,75 мм2 (но подключается к блоку почему-то хлипким разъемом "восьмерка").

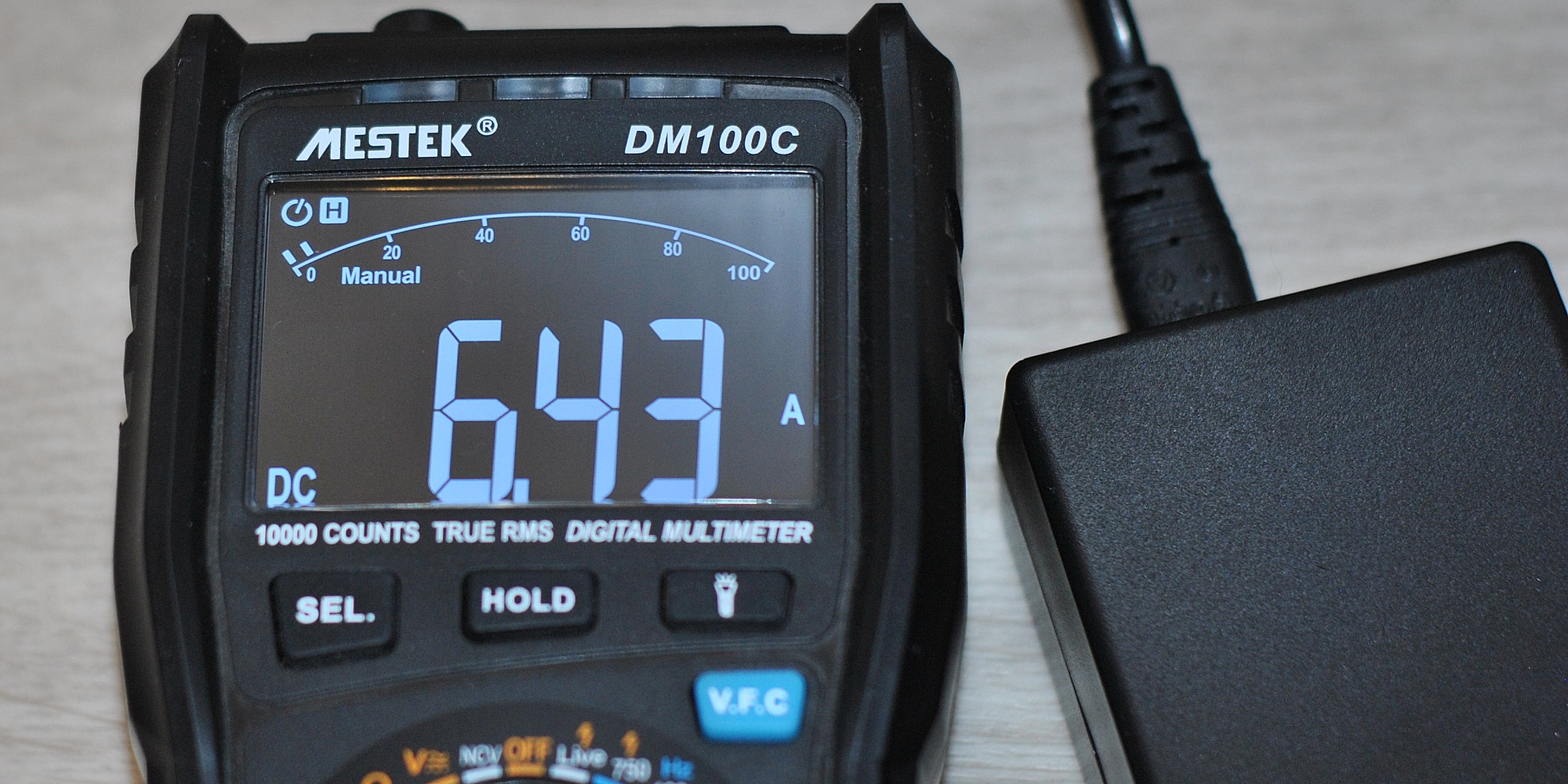

Сразу проверим параметры блока питания (напряжение на холостом ходу, максимальный ток, пульсации):

Пульсации напряжения при этом менее 100 мВ. Блок довольно неплохой, напряжение выдает среднее для используемой микросхемы усилителя (от 18 до 51 В).

Внешний вид и подключения

Дизайн классический, но все очень скромных размеров. Если у классической блочной аудиотехники ширина была 430 мм, то тут всего 105 мм. Вариант для настольных компактных систем.

Корпус полностью из анодированного алюминиевого сплава, передня панель 5 мм. Спереди размещаются: включение тумблером, регуляторы тембров (размах регулировки 6 дБ) и громкость. Ручки регулировок диаметром 14 и 17 мм, в крупной руке будут теряться. Корпус не скользит на столе, благодаря резиновым ножкам.

На задней стенки интерфейсы: вход сигнала - классические "тюльпаны" RCA, выход на акустику на зажимных разъемах (коннектор банан или под оголенный провод) и разъем для подачи DC питания.

В модели Fosi Audio TB10D только один линейный вход, беспроводных или цифровых входов нет. Модель простая, целевое направление - стерео усилитель для классических полочных систем.

Внутреннее устройство

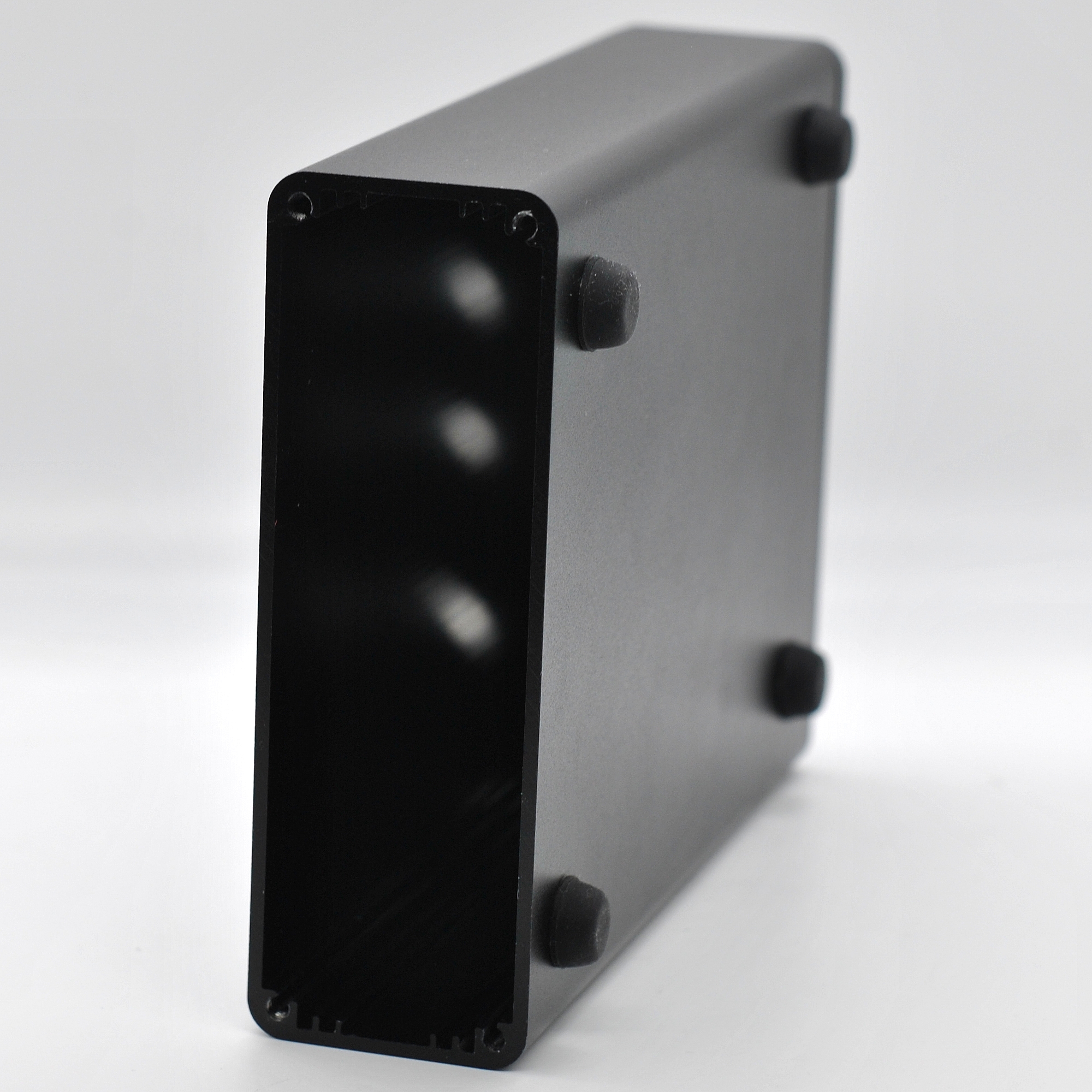

Разбираем корпус (нужно выкрутить винты на торцах и снять ручки).  Корпус цельный, толщина около 2 мм.

Внутри одна плата с крупным радиатором посредине. В выходном фильтре пленочные конденсаторы и крупные дроссели. Входные конденсаторы по сглаживанию питания (4 шт.) на 1000 мкФ и напряжение 50 В (его нельзя превышать).  Темброблок традиционно выполнен на нескольких несменных ОУ N5532.

Снимаем радиатор с платы (термопаста имелась):

Под ним видим чип усилителя класса D TPA3255 от Texas Instruments, чип мощный, высокоэффективный и завоевал хорошую репутацию среди меломанов и любителей DIY-аудио.

Эксплуатация

Послушал усилитель неделю в своей настольной стерео системой (источник ПК+ЦАП, акустика "Микро" Александрова). Можно отметить некоторые нюансы использования.

  • Индикаторы светят тускло, не отвлекают
  • Хлопка при включении нет
  • Есть слабый фон на паузе, если поднести ухо к ВЧ динамикам
  • Низкая чувствительность по входу, нужно подавать до 1 В
  • Нагрев корпуса и БП незначительный
  • Потребление от сети в ждущем режиме 0,6 Вт
  • Контроль НЧ динамика на хорошем уровне
  • Прозрачность и детальность высоких частот хуже, чем у ICE125ASX2

Подключать акустику удобнее всего разъемами "банан", потому что места между разъемами почти нет.

Измерение мощности

Измерю мощность при использовании комплектного блока питания (32 В). Методика моя, примерно оценить ее вполне хватает. На вход усилителя подаем синус 1 кГц с Vpp 1 В, с нагрузки 4,5 Ом снимаем показания напряжения осциллографом и по одной формуле получаем значения максимальной мощности до клиппинга.

Получается 31 Вт на канал на 4,5 Ом (Vpp 1 В) при эффективности 83%. Плюс-минус такие же данные и в технической документации на чип при таком питании. Понятно, что никаких 300 Вт, даже 100 Вт в не мостовом включении, при THD 1% не будет. Но это мощнее распространенной микросхемы 3116.

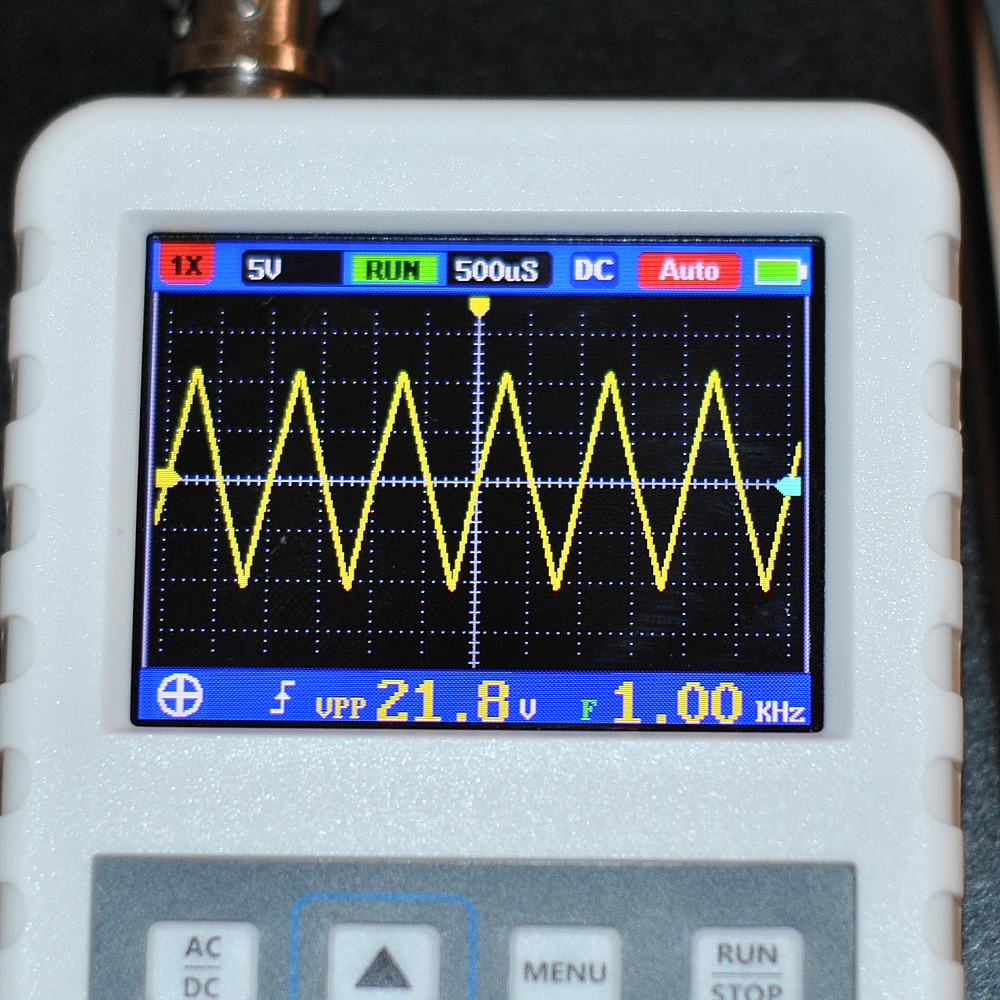

Вот так усилитель TB10D "переваривает" другие формы сигнала на средней мощности:

Заключение

Fosi Audio TB10D - простой стерео усилитель, много места не займет, "расшевелит" даже низко чувствительную акустику, есть запас по мощности (с другим БП и высоким напряжением на входе). Темброблок может помочь исправить звучание старой акустики. Можно использовать такой усилитель во вспомогательной аудио системе (для телевизора, на кухне, даче, гараже и пр.), например, со стримером (как на фото).

В конце обзора традиционно перечислим плюсы и минусы рассмотренной модели.

Плюсы:

  • Компактные размеры при достаточной мощности
  • Хороший БП в комплекте
  • Ровный тональный баланс
  • Тембрами можно немного подкорректировать звучание

Минусы:

  • Нет модуля Bluetooth
  • Нет байпаса на тембрах
  • Небольшой фон на паузе

Купить усилитель TB10D можно в официальном магазине Fosi Audio на Aliexpress.

Еще подборки интересных аудио усилителей на Aliexpress:

Спасибо за внимание. Удачных покупок!

Источник: Сайт производителя

Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
Для связи bdos@rambler.ru

9 комментариев

s
Скажите, на холостом ходу, когда есть подключение, но не проигрывается ничего, усилитель шумит?
bdos
Да, есть фон, если поднести ухо к акустике
s
Спасибо за ответ! Я опять слепой. Вы же в тексте про это сказали.
Л
TPA3255 раскрывается при хорошей обвязке, здесь же всё крайне бюджетно, звуковой сигнал до и после операционных усилителей проходит через керамические конденсаторы, что от них ждать? Дроссели на выходе могли быть на броневом феррите, конденсаторы на выходе — полипропиленовые желательно, всё же несущая частота осциллятора за 300 кГц, конденсаторы в цепи питания большей емкости и шунтировать полипропиленом. Поэтому прозрачность и детальность высоких частот хуже, чем у ICE125ASX2. Ayima A07 и A04 интересней в плане обвязки, звучат лучше. А хорошо обвязанная плата с TPA3255 без корпуса стоит 8000 р. Ну а низкая чувствительность по входу-сознательный выбор китайцев, регулируется отношением сопротивлений двух резисторов в ООС
bdos
А хорошо обвязанная плата с TPA3255 без корпуса стоит 8000 р.

А тут усилитель с БП 4+
Л
Ну тогда Ayima A07 лучше взять, внутренности за практически ту же цену в А07 получше, и нет темброблока с ещё двумя плохо обвязанными ОУ
j
Странно, обычно фон относят к недостаткам активной акустики. Я даже подумывал одно время перейти на усилитель + пассив. А оно вон как, оказывается, можно «попасть»
y
Смотря как смехотехника сделана, может наводки идут на усилок или провода. У меня Fosi BT30D pro. Небольшой шум слышен только рядом с самим ВЧ динамиком и при повороте ручки громкости до упора. На 12 часов шума нет совсем. А слушаю обычно на 9 часов.
y
Автор статьи хоть немного компетентен в железе? На картинка усилитель имеет BTL выходы, а не SE. Но даже на SE микросхема способна отдать в нагрузку мощность около 70Вт при 1% искажений. Просто смените блок питания на 48В и возрадуйтесь.
ЗЫ: Для автора SE это когда один вывод динамика сидит на выходе усилителя через LC фильтр, а второй вывод на земле.
