Aiyima Tube-T6Pro: стационарный ЦАП с функцией лампового усилителя

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Hi-Fi и цифровой звук

Как ни крути, а ламповая техника имеет свой особенный шарм. Конечно, можно долго спорить о измерениях и ее влиянии на звук, но ту интимную, мега уютную атмосферу другими способами получить просто нереально. Сегодня я предлагаю поговорить об одном из таких представителей: Aiyima TUBE-T6PRO. Это одновременно проводной и беспроводной стационарный ЦАП и классический усилитель для наушников. Причем работать девайс может в любом из этих трех режимов. Цена вопроса около 90 долларов, что для подобной машинки довольно таки неплохо.

Характеристики
  • USB: CMedia CM6642
  • Bluetooth: 5.0, Qualcomm QCC3008 с AptX и AptX LL
  • Усилители: NE5532 + 4 x NE5532 (сменных)
  • Лампы: 2 x 6Ж1П
  • Разрешение звука: до 192 кГц/24 бит
  • Усилитель на наушники: 160 мВт на 32 Ома
  • Диапазон частот: 20 Гц – 20 кГц
  • Входы: оптика, USB, коаксиал
  • Выходы: линейный RCA и наушники 6.35 + 3.5 мм.
  • Питание: 12 вольт 1 ампер или выше
  • Размеры: 130 x 128 x 30 мм
  • Вес: 0.48 кг
  • ОС: Windows, MAC OS, Android, iOS

УЗНАТЬ АКТУАЛЬНУЮ ЦЕНУ НА Aiyima TUBE-T6PRO

Видеоверсия обзора
Упаковка и комплектация

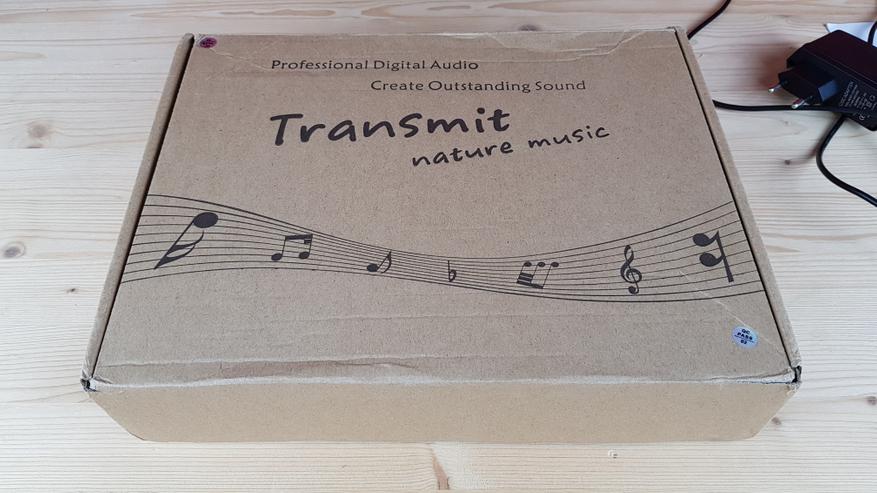

Пришел аппарат в универсальной картонной коробке без каких либо опознавательных знаков.

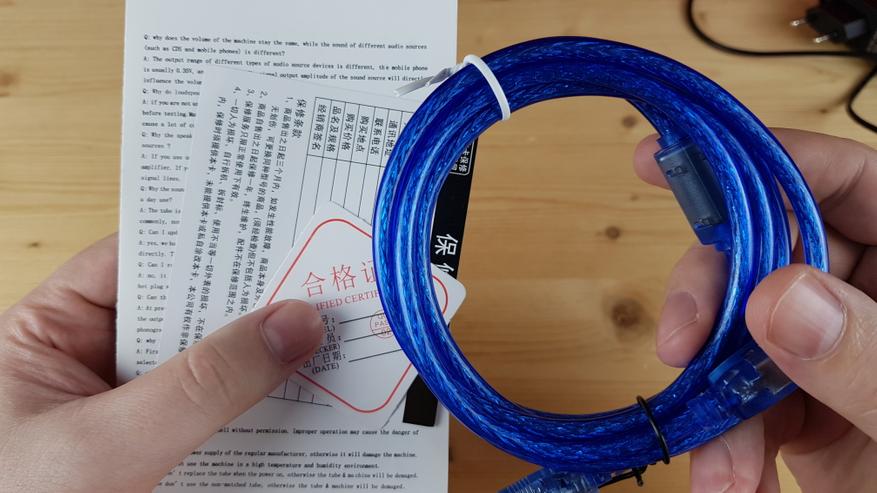

Внутри я нашел непосредственно сам девайс, набор макулатуры, две лампы отечественного производства 6Ж1П, синий USB кабель и импульсный адаптер питания на 12 вольт 1.5 ампера.

К кабелю у меня никаких вопросов нет. Подобные в недорогой аудиотехнике применяются повсеместно и уже хорошо себя зарекомендовали. Адаптер конечно можно заменить на линейный, но тоже, смысла в том лично я не вижу. Нормальный рабочий комплект, распаковал и в путь.

Дизайн/Эргономика

Сам девайс полностью выполнен из металла и обладает приятной глазу эстетикой.

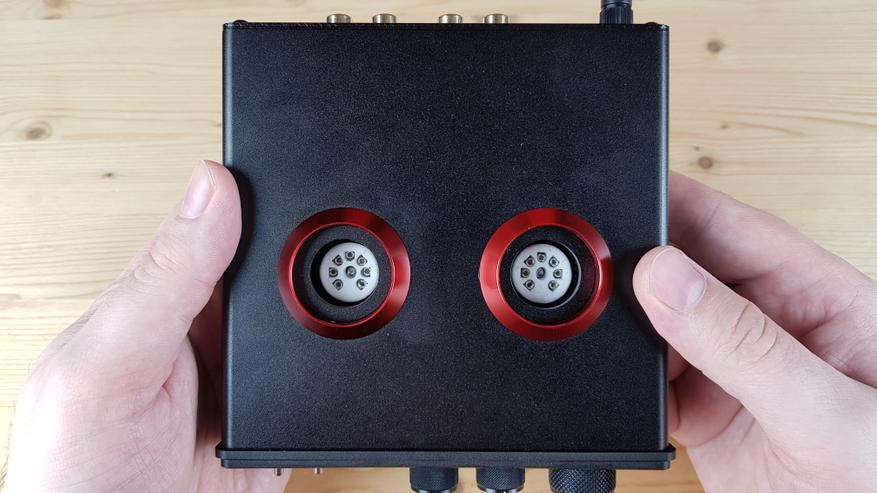

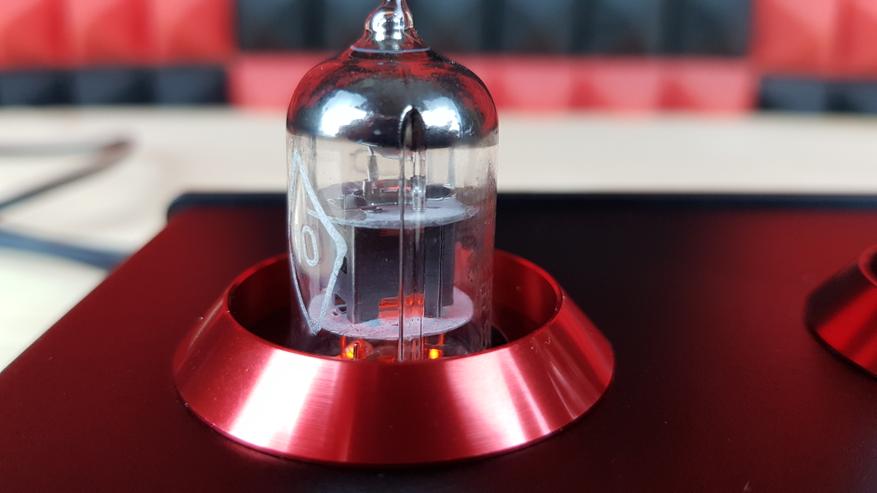

На верхней его части имеем два оформленных красным выступа с отверстиями под установку ламп. Свет которых приятно так отблескивает, придавая солидности и некоторой даже винтажности.

Снизу нам довольно симметрично вклеили 4 резиновые ножки, дабы аппарат не царапал стол и надежно сохранял на нем свое положение.

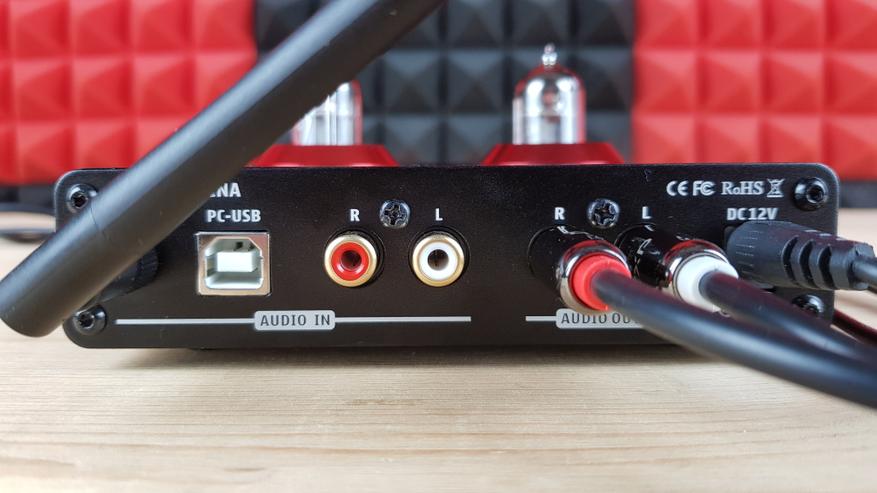

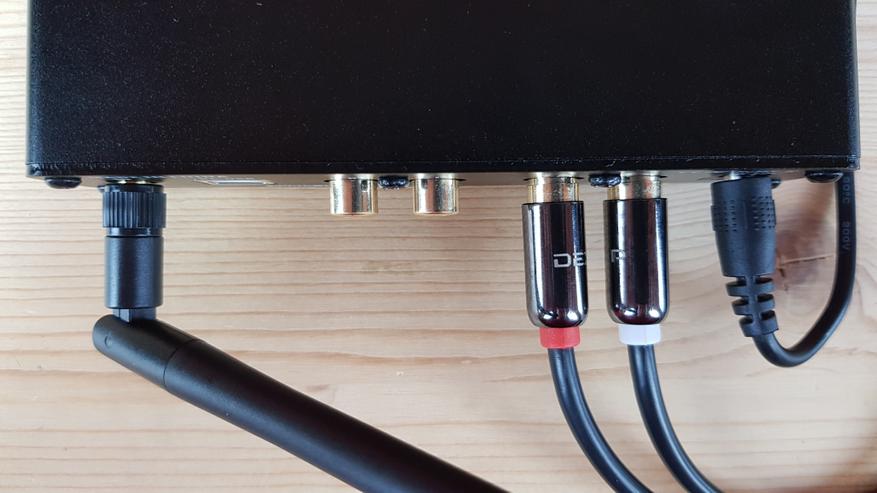

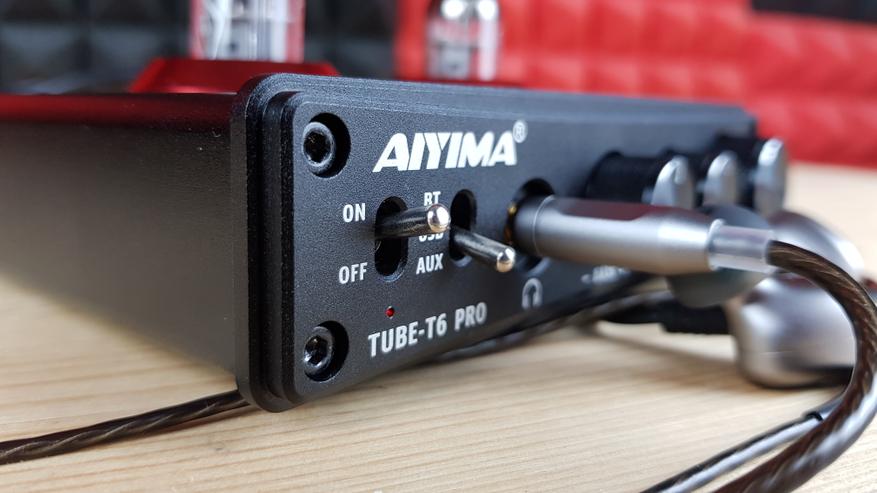

Входов здесь три: это блютуз в виде соответствующей антенны, USB порт и линейный RCA. Выходов поменьше: линейный RCA и расположенный на передней панели 3.5 мм. джек под наушники. Что, кстати, весьма удобно.

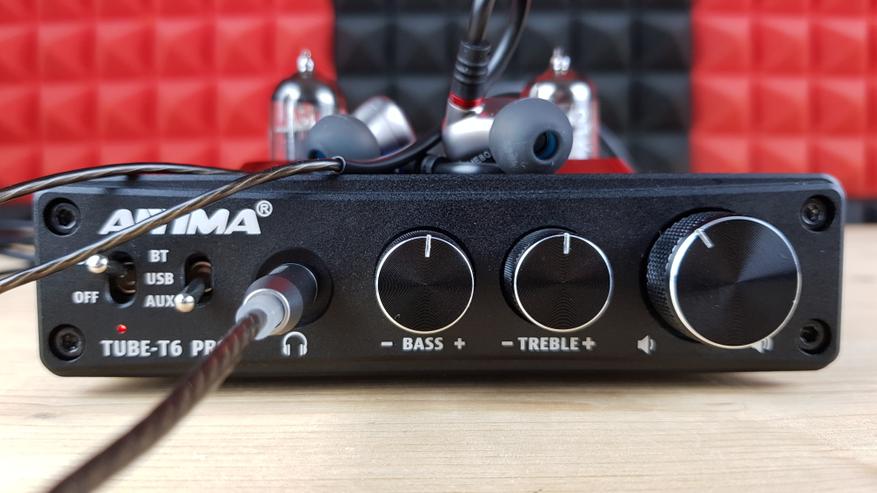

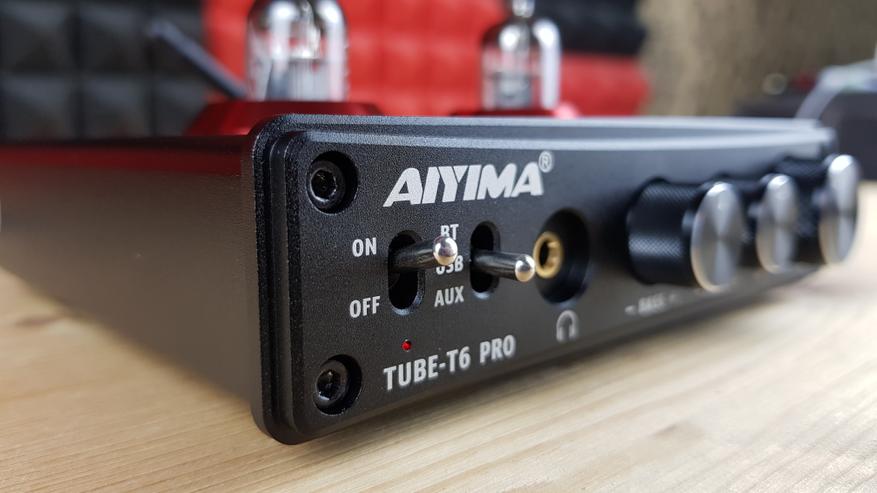

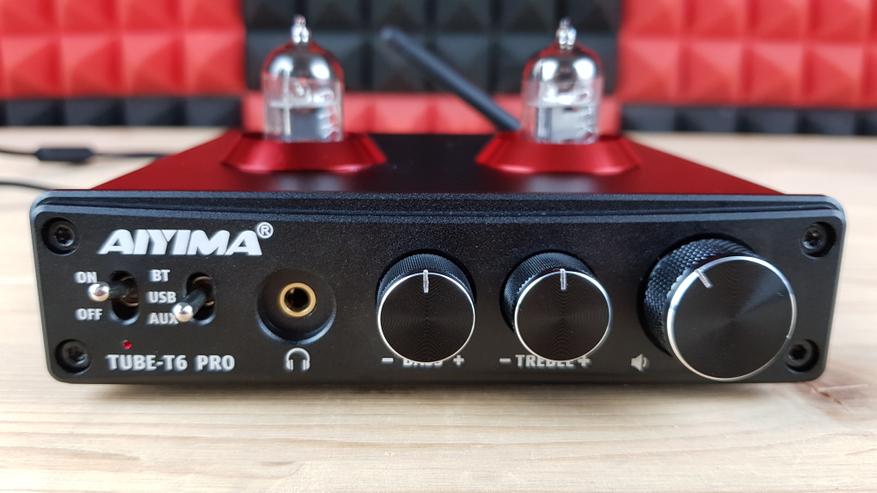

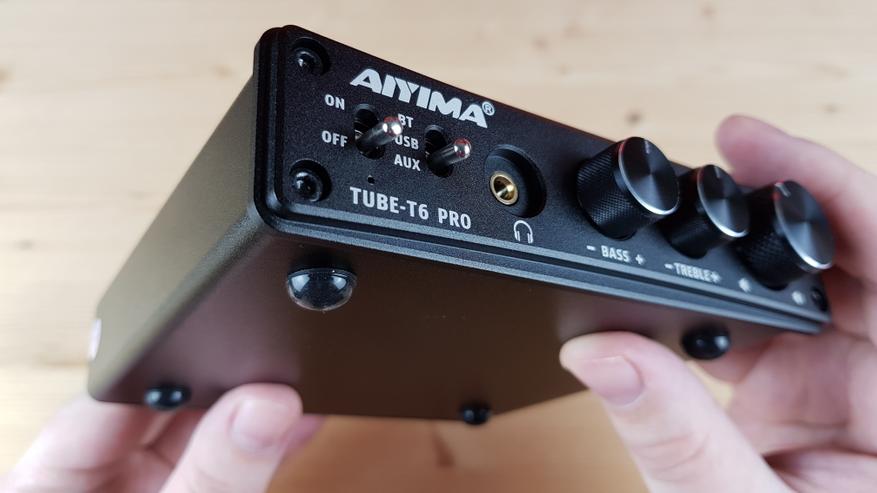

Кроме того, на переднюю часть нам вынесли маленький светодиод состояния, двухпозиционный тумблер включения, трехпозиционный тумблер переключения входов, два регулятора низких и высоких частот и большой такой для уровня громкости.

По удобству тут полный порядок, тумблеры прямо родом из детства, а регуляторы имеют приятный чуть тугой ход с механическими щелчками. То есть точность коррекции здесь очень высокая.

Пользоваться устройством элементарно. В случае обычного усилителя для наушников подключаем выход источника на RCA вход T6PRO и устанавливаем AUX на передней части. Для работы по блютуз нужно выбрать соответствующий пункт среди входов и найти девайс, например, на своем смартфоне. Причем система мне сама подставила AptX кодек. Не обманули, он здесь реально поддерживается.

Ну и в качестве стационарного ЦАПа необходимо соединить T6PRO с компьютером, ноутбуком, планшетом или телевизионной приставкой посредством USB кабеля, а затем установить тумблер в среднее положение.

Забираем же сигнал на линейном выходе или 3.5 мм. джеке. Переключение между этими выходами происходит в зависимости от того, подключены у нас наушники или нет. Если там что-то торчит, то звук пойдет на наушники, если нет — на задние RCA.

Разбор

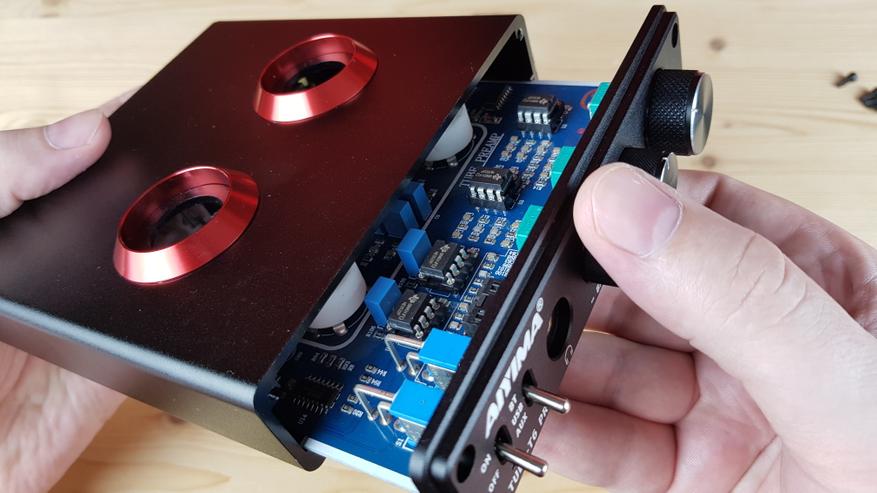

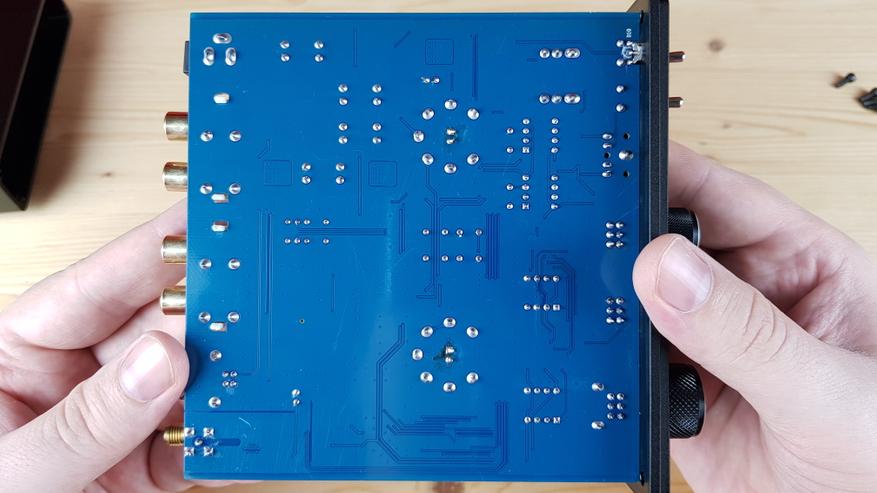

Для разбора необходимо выкрутить два черных винта по центру на задней панели и четыре по углам на передней. После чего плата сама выезжает на салазках. Не забудьте только предварительно извлечь лампы.

Плата мне попалась пятой версии от 2019 года. При внимательном изучении находим USB чип CMedia CM6642, он же выполняет функцию ЦАПа, Qualcomm QCC3008, отвечающий за блютуз, один впаяный операционник NE5532 и четыре таких же в кроватках для легкой замены. Причем производитель в качестве альтернативы предлагает использовать фирменные Muses 02, четыре штуки которых будут стоить как два таких аппарата. В общем, поиграться с подстройкой звука под собственные вкусы здесь конечно же можно, но Muses — это уже явный перебор.

Ну и раз уж упомянули рекомендации, заменить отечественную 6Ж1П нам предлагают на GE5654 и 6AK5. Вдруг у кого завалялись, интересно будет тоже побаловаться.

Пайка тут нормальная, плата понятная. Предъявить в этом плане производителю нечего.

Софт

На Windows 10 ноутбук подцепил аппарат автоматически с возможностью выбора всех возможных разрешений до 24 бит 192 кГц. К слову, тут еще поддерживается несколько дополнительных цифровых эффектов от Microsoft типа усиления баса, виртуализации и какого-то шаманства с громкостью.

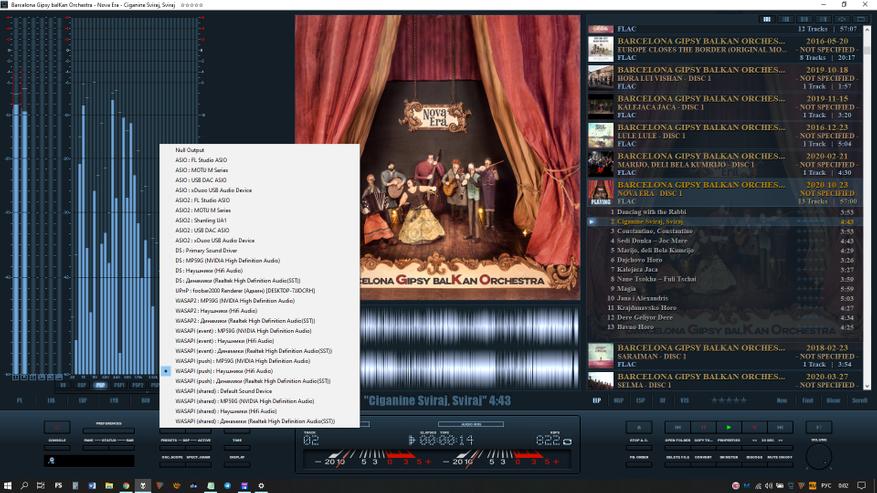

ASIO под CM6642 я до сих пор не встречал, хотя сам чип его вроде как поддерживает. Поэтому в плеерах Foobar2000 и Resonic Pro я выбираю WASAPI в режимах Push и Event, которые работают в обход системного микшера, а значит лишены ненужных пересчетов и конвертаций.

Со смартфоном на Android (через Type C переходник) девайс также работает. Причем абсолютно со всеми приложениями и стримминговыми сервисами, в том числе и с BitPerfect.

Измерения

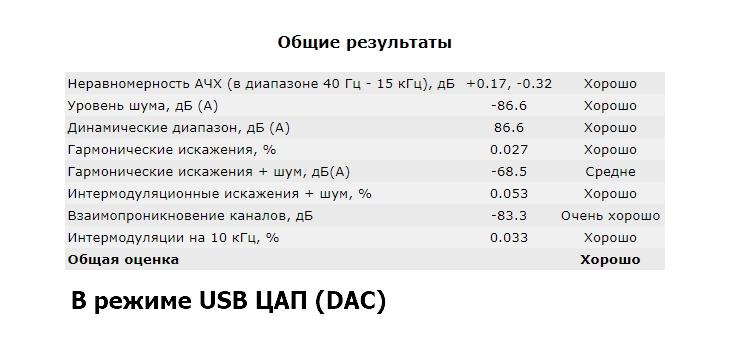

Все измерения лучше будет разделить на две части: через USB и в качестве аналогового усилителя. Для USB общая оценка получилась «хорошо».

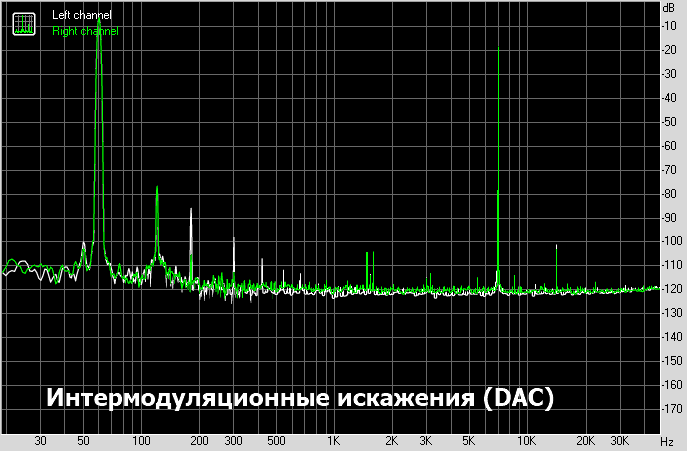

Более-менее вменяемая АЧХ, неплохой уровень шумов и динамический диапазон, а вот искажения, я бы сказал, подозрительные.

Слишком уж они низкие для лампы. По хорошему тут должен быть просто лес гармоник, а у нас по сути только первая и выделяется. Следовательно лампа используется как преамп, а значит прям теплого аналогового окраса, увы, не будет. Впрочем, это было понятно уже по плате. Без ламп звука аппарат не дает, сделал и такой безумный тест. Итогом, нормальные показатели как для недорогого кодека. Выделенного ЦАПа у девайса нет, поэтому и требования к нему соответствующие.

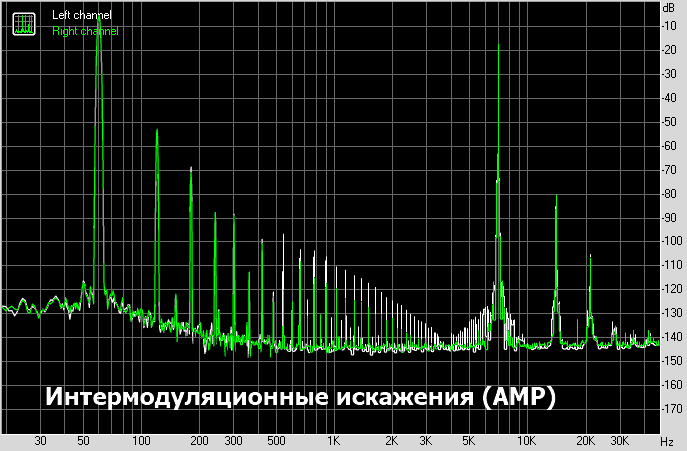

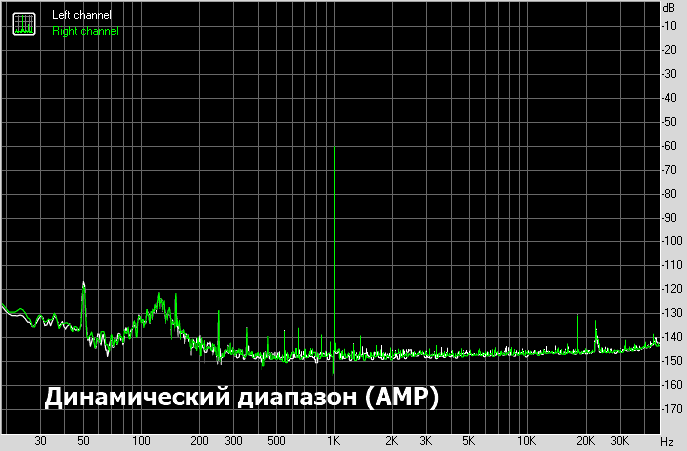

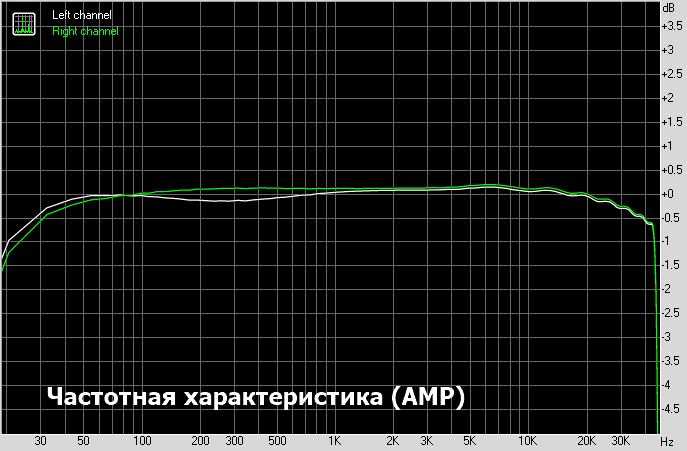

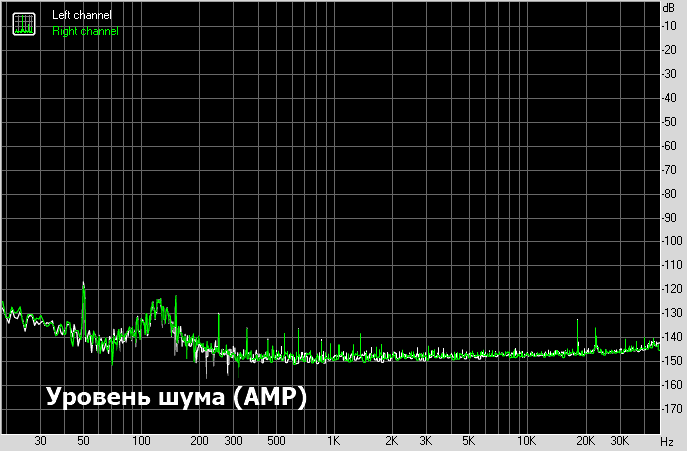

Режим же аналогового усилителя меня реально удивил. АЧХ здесь точно такая же, шумы и динамический диапазон немного лучше, зато в искажениях тот самый лес гармоник.

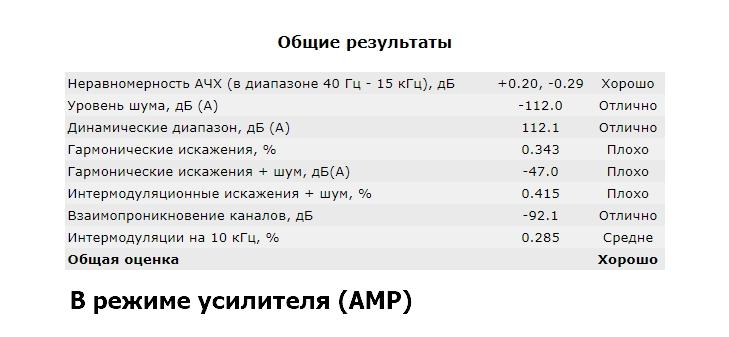

При этом общая оценка измерений тоже «хорошо».

Используется ли тут лампа по полной? — думаю нет. Характер гармоник все равно другой, хотя по уровню «грязи» все прям чудесно. Можете ознакомится со всеми графиками самостоятельно, я их приложу. Для измерений я выбрал выход на наушники с дополнительной 32 омной нагрузкой. Линейник имеет через чур уж низкую выходную мощность, отчего существенно уменьшалась точность расчета. Но, плюс-минус показатели обоих выходов схожи.

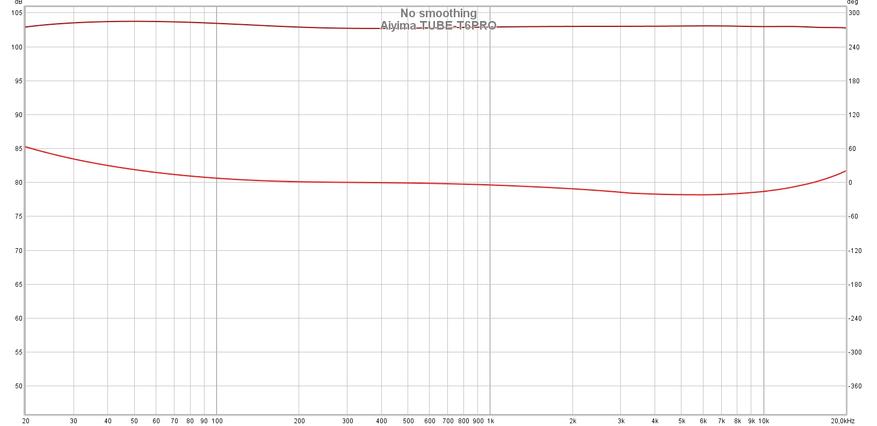

Фаза в случае ЦАП чуток гуляет, для AUX же все куда более линейно.

Звук

Если рассматривать T6PRO как стационарный ЦАП, то звучит аппарат весьма скромно. Чувствуется нехватка динамики, чуть смазанные укрупненные образы, да и вообще серьезный такой уход в сторону музыкальности, однако без ярко выраженной мелодичности и с артикуляцией где-то на уровне ниже среднего. Ну бюджетный кодек, что с него взять. Это уровень нормальной встроенной звуковой карты. Без чудес и восторгов.

По блютуз, на мой взгляд, картина чуточку интереснее. Да и не удивительно, добротный чип от Qualcomm, еще и с поддержкой AptX кодека. Но и здесь звучание получилось очень расслабленное и упрощенное. Это конечно хороший вариант для использования в качестве ресивера, но звучание я бы обозначил как среднебытовое. Это с условием, что я использовал наушники от 150 долларов и выше. Для неприхотливого меломана в принципе годится.

Если же вы хотите испытать истинное удовольствие от девайса, то имеет смысл подключить его к какому-нибудь качественному ЦАПу в виде обычного аналогового усилителя. Для этих целей я использовал недорогой мобильный свисток на чипе ESS ES9318C. Сам по себе звук которого для меня слишком стерильный и скучный. А вот совместно с T6PRO получилась абсолютно взрывоопасная смесь: отличная динамика, артикуляция, скорость и та самая мелодичность. Музыку тут невозможно просто слушать, на нее мгновенно залипаешь. Понятно, что «грязи» добавился вагон, но это и существенно обогатило звучание. Наполнило ее новыми гармониками, а значит и прокачало в музыкальном плане. Получилось реально здорово и в это уже хочется вслушиваться. Тем более, что проработка и детализация с моим источником оказались ну просто гениальными. Но хочу предостеречь вас от коммутации со встроенной звуковой картой или, например, смартфоном. Эту муть уже ничем не выправить. Нужен именно нормальный источник. По жанрам мне сказать вообще нечего, в случае довольно универсальных в этом плане наушников — все у вас заиграет, все запоет. От трипхопа до экспериментального металла. Тут будьте уверены.

Своего шума у аппарата я не заметил. Нагрева тоже как такового нет. Ну кроме ламп, вот они греются солидно. Наушники сопротивлением до 300 ом включительно T6PRO раскачает без проблем. Выше уже под вопросом. 160 мВт на 32 ома нагрузки конечно хорошо, но далеко не рекорд.

Понятно, что мое мнение многим обусловлено. Зависит от источника, качества межблочного кабеля (а вы как думали?) и непосредственно наушников. Но вот в моей связке получилось просто безумно круто: жирно, технично и, можно так сказать, объемно. Вокал ощущается так, словно живой человек находится прямо передо мной. Настолько естественно и тембрально богато. Отличное, скажу я вам, ощущение. Как от реально серьезного дорогого устройства. Низкие частоты у меня глубокие, текстурные, с отличным выделением саб составляющей, серединка насыщенная певучая, прямо до восторга, даже к высоким придираться не хочется. Можно конечно, но с такими раскладами бессмысленно. Если вдруг вам не хватает или избыток низа или верхов, то покрутите соответствующие ручки на передней панели. Мне добавить здесь нечего, как усилитель для наушников девайс, на мой взгляд, прекрасен.

Выводы

Подводя итоги, Aiyima TUBE-T6PRO показал себя неплохо как стационарный ЦАП. С вполне терпимыми измерениями и нормальным по меломанским меркам звучанием. Затем куда лучше оформился как беспроводной ЦАП. Здесь вам и реальный AptX, и возможность выводить музыку не только на наушники, но и через колонки. Тем самым отвязав от проводов аудиосистему. Однако царем в данном девайсе оказался режим обычного аналогового усилителя. Который в связке даже с очень бюджетным свистком выдает настолько слаженное, сочное и живое звучание, что оторваться от него просто невозможно. Ну со скидкой на полученные измерения. Хотя, покупая ламповый усилитель, глупо надеяться на минимальные искажения. Без сомнения будет грязно и дико весело. Эдакий музыкальный шабаш. Я лично в восторге. Хороший аппарат, режим усилителя расставил все по местам. И не забываем про наличие темброблока и возможность замены операционных усилителей. Правда их тут четыре. То есть по любому выйдет недешево. Но кто запретит вам так развлекаться. Достойное как на мой слух устройство. Добавит контраста так, что мама не горюй.
