Aiyima DAC-A5 Pro: пожалуй, лучший недорогой ЦАП со встроенным усилителем на наушники

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Hi-Fi и цифровой звук

Меня часто просят подсказать недорогой стационарный ЦАП, желательно со встроенным усилителем на наушники. Причем так, чтобы был не для галочки, а вот реально нормальный. На Aliexpress решений, конечно, завались, но все что я встречал до сотни долларов было ну совсем уж компромиссным. Однако недавно, под одним из обзоров, промелькнуло упоминание о Aiyima DAC-A5 Pro. Посидел, изучил описание: ЦАП от ESS, два сменных операционных усилителя и неплохой TPA6120, отвечающий за наушники. Вдобавок, очень понравилось фото платы, где все четко и понятно даже моему не сильно искушенному взгляду. В общем, заказал. И что я хочу вам сказать, друзья. Это, пожалуй, лучший ЦАП, что я встречал за полсотни баксов. Прям действительно грамотный девайс, без всяких сносок и мелких шрифтов. Вот уже месяц его гоняю и только позитивные впечатления. Пора уже о нем поговорить, глянуть на плату и, конечно, предъявить доказательства в виде реальных измерений качества его работы. Вот этом сегодня и займемся.

Характеристики
  • ЦАП: ESS ES9018Q2M
  • USB: CMedia CM6642
  • Усилители: LPF OPA2134 (сменный) + Pre Amp NE5532 (сменный) + HP Amp TPA6120A2
  • Разрешение звука: до 192 кГц/24 бит
  • Усилитель на наушники: 400 мВт на 32 Ома
  • Диапазон частот: 20 Гц – 20 кГц
  • Входы: оптика, USB, коаксиал
  • Выходы: линейный RCA и наушники 6.35 + 3.5 мм.
  • Питание: 12 вольт 1 ампер или выше
  • Размеры: 147 x 98 x 31 мм
  • Вес: 0.35 кг
  • ОС: Windows, MAC OS, Android, iOS

УЗНАТЬ АКТУАЛЬНУЮ ЦЕНУ НА Aiyima DAC-A5 Pro

Видеоверсия обзора
Упаковка и комплектация

Пришел девайс в черной картонной коробке с логотипом и слоганом бренда, а также указанием официального сайта компании. На котором ЦАП стоит уже не 50, а все 90 долларов.

Внутри находится контроль качества, гарантийный талон, небольшая инструкция по эксплуатации на китайском и английском языках, а также 1.5 метровый синий USB кабель для подключения к компьютеру, смартфону или, например, телевизионной приставке. Пробовал лично, все работает. Ну а больше, по сути, ничего и не надо.

Блок питания нам предлагают в виде опции и, в общем-то, можно взять без него. Вдруг у вас уже есть хороший линейный. Нам же предлагают тоже неплохой импульсный на 12 вольт 1.5 ампера.

Из недостатков хочу отметить только прожектор, синим цветом освещающий пол комнаты по ночам. Хотя, зато точно не забудешь отключить. По измерениям блок, конечно, пакостит, но где-то далеко за пределами человеческого слуха. Поэтому, можно смело брать полный комплект.

Дизайн/Эргономика

Корпус ЦАПа небольшой, тяжеленький, полностью выполнен из металла и устанавливается на 4 силиконовые ножки.

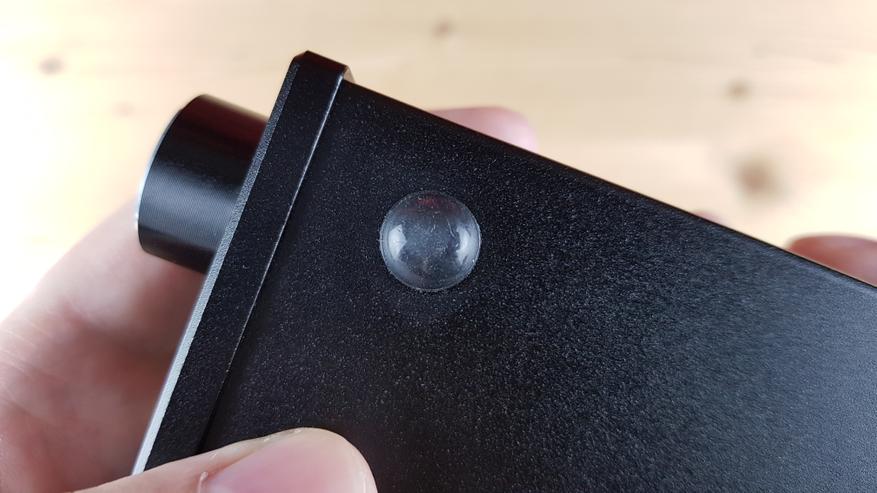

С левой стороны находится наклейка, судя по всему, играющая роль заводской пломбы. Однако тут как всегда, для разбора устройства эту часть трогать совсем необязательно.

Откручиваем 4 винта на передней части и плата красиво сама выезжает на салазках. Здесь можно полюбоваться качеством пайки, рассмотреть маркировку, дату и даже номер версии.

Все элементы, естественно, на местах. В качестве ЦАПа используется проверенный временем ESS ES9018Q2M, а для USB установили свеженький CM6642 от CMedia. Вполне достойный набор. Максимальное качество, скорее из-за CMedia, ограничили 24 бита 192 кГц. Но и этого более чем достаточно. DSD можно использовать через D2P.

В качестве усилителя на наушники назначен довольно распространенный чип TPA6120A2, на котором удалось добиться 400 мВт на 32 ома нагрузки. А это, по любым меркам, очень достойный уровень. За исключением чего-то ну совсем уж тугого, аппарат раскачает любые полноразмерные или внутриканальные наушники, до 300 ом включительно. Выше тоже потянет, но уже не так живо.

Ну и в качестве бонуса, операционники на фильтре и предусилителе нам сделали сменными. По умолчанию туда установлены NE5532 и OPA2134.

Естественно, вы же меня знаете, я тут же в каждый из слотов установил крутые Burson V5id. Погонял с ними недельку, поставил назад комплектные и был просто поражен. То что производитель нам предлагает из коробки если и хуже, то незначительно. С тех пор гоняю девайс исключительно «как есть». Вообще ничего не стал менять.

Что это значит? Только одно — на производстве присутствовали инженеры со знанием дела, которые по сути за копейки умудрились выжать звук. Уважение им за то и почет. Молодцы.

Вся задняя часть устройство разделена на три неравных зоны: входы, выходы и питание. По первым имеем уже классический набор из USB, оптики и коаксиала. А в качестве вторых тут лишь парный RCA разъем.

Еще два выхода можно обнаружить на передней части девайса. Зачем устроили отдельные 3.5 и 6.35 мм. выходы — вполне очевидно. Распаяны они похоже параллельно и отличаются только сопротивлением, с разницей около 10 Дб. на 32 омах по амплитуде. То есть на слух разница ощущается, но так — еле-еле. Ниже, как обычно, у выхода 6.35 мм. Переключение с наушников на RCA сделали по-старинке: воткнули что-то в любой из выходов на наушники — туда и играем, нет — значит сигнал пойдет на линейный RCA.

Кнопка на передней панели призвана для включения/отключения ЦАПа, ну и, как понятно по надписям, переключает входы коротким нажатием.

Регулятор здесь, судя по всему, цифровой, так как не имеет тактильно очерченного начального и конечного положения. Крутится он с такими, приятным механическими щелчками. Нажатие на него переводит аппарат в режим «без звука», он же «mute». Как видите, ничего сложного. Все максимально просто и функционально.

Программное обеспечение

Под Windows 10 ЦАП определяется автоматически.

Можно, конечно, поискать под него драйвера ASIO, но лично мне хватает и WASAPI Push с Event. Обеспечивающие вывод звука в обход системного микшера. Под Android тоже самое делает режим прямого доступа BitPerfect, который можно включить в PowerAmp, UAP, Hiby, FiiO Music и еще куче разных вариантов, не будем их все перечислять.

Тестирование под Windows и Android подтвердили поддержку разрешения до 192 кГц/24 бит. Все необходимые скриншоты я вам предоставлю.

Пользоваться же девайсом элементарно. К линейным RCA подключаем усилитель или сразу мониторы, если они у вас активные. А к передней панели — наушники. Зажимаем кнопку включения, выбираем нужный нам вход и все — получаем удовольствие.

Измерения

Замеры на обоих выходах для наушников почти не различаются, поэтому я приведу только с 6.35 мм.

По АЧХ мы видим незначительный спад на высоких частотах. Составляющий менее 1 Дб. на 20 кГц. Это вполне допустимое отклонение для нашего слуха. Поэтому и значение здесь «хорошо», а не «отлично».

Уровень шума и динамический диапазон уперлись в возможности моего стенда, то есть «шикарно».

А гармонические и интермодуляционные искажения находятся ниже уровня минус 100 Дб. Это тоже далеко за пределами человеческого слуха. То есть для ЦАПа за 50 долларов выход на наушники реализован ну просто прекрасно. Якобы студийные интерфейсы начального плана так не умеют, как и куда более дорогие ЦАПы, например, от Loxjie. Где 6.35 выход реализован вообще и рук вон плохо. Здесь же — красота и порядок. Изумительно.

То что я получил на линейном RCA выходе практически не отличается от предоставленных, разве что, из-за низкого уровня, параметры шума и динамического диапазона получились чуть скромнее. Однако все равно еще в пределах оценки «отлично». Я предоставлю вам сводную табличку и значения искажений, чтобы вы смогли изучить их подробнее.

Специально, в отдельном порядке, замерил и фазу. Да, тоже не идеал, но вполне годно. Примерно как было у iBasso в их DC03 и DC04. Возможно где-то еще, просто мало кто изучает этот параметр у ЦАПов.

Звук

Играет же Aiyima чисто, ярко и очень двайвово. С хорошим таким уклоном в нейтральность, чем сильно напомнил мне уважаемый аудиофилами свисток E1DA 9038D. Как и там, все звуковые текстуры точно оформлены, с высоким уровнем детализации и звуковой проработки. Но, увы, без изыска, что мы слышали, например, у iBasso DC03, Burson PlayMate или FiiO M11. Сцена здесь строится идеально, с отличным разрешением и прозрачностью. Тембры звучат сверх технично и, можно так сказать, кристально чисто. Хотя есть один нюанс, на особо чувствительных внтуриканальных наушниках можно расслышать небольшой шум работающего усилителя. Его еле-еле слышно, так что забываешь о нем практически мгновенно.

Стилистически ЦАП универсален. Гонял его по всем возможным жанрам, которые только представлены в моей огромной фонотеке. И придраться, вот совершенно не к чему. В качестве наушников, на мой вкус, сюда лучше подбирать что-то динамическое. ЦАП совсем не имеет никакого тонального окраса, а значит легкий такой винтажный оттенок, который почти всегда добавляет динамика будет, ну как вишенка на торте. В самый раз. Детализации аппарат и так дает с избытком даже на не самых крутых операционных усилителях. Если же поставить Burson, то станет слышно «как трава качается». По мне так, это уже будет через чур. Рекомендую оставить ЦАП вот как он есть. На радость тем, кто боится разбирать свои игрушки. Нет, поэкспериментировать конечно можно и даже нужно. Вот только мой опыт привел назад к базовому набору чипов. Улучшать просто некуда. Тяжелые изодинамы или высокоомы аппарат, естественно, тоже раскачивает, об этом мы уже поговорили в начале обзора.

По качеству наушников Aiyima вообще не особо привередлив. Да звучит все очень круто, но не стоит фантазировать, с тем же PlayMate ему не сравниться. Но то и понятно, 600 баксов простив 50-ти. Поэтому какой-то тонкой отработки слоев и затуханий на высоких частотах ждать тут, увы, бессмысленно. Этим, собственно, и отличается дорогая техника. Умением грамотно отыгрывать верха. Низ и серединка же здесь выше всяких похвал. Басы поджарые, хлесткие, с достойным уровнем текстурности и качественным уходом в саб часть. Ну и четкая, объемная середина, играющая на уровне плееров средней ценовой категории. То есть тоже далеко не на 50 баксов и даже не на 150. Вот вам классный представитель устройства, которое абсолютно гениально в срезе цена/качество. Технари должны остаться в полном восторге. Струнные, духовые, вокал — все можно описать лишь одним словом: «техничность». То есть отмерено все ровно так, как и должно быть. Без приукрасов или попыток нажать на ваши эмоции. Хотя, не буду спорить, звучание у ЦАПа живое, взрослое и очень натуральное.

Для колонок каких-либо ограничений я тоже не вижу. Все ваши раритеты, без сомнения, запоют. Как, в общем-то, и нормальная мониторная акустика. Какого-то перебора с резкостью тут нет, а значит все будет тип-топ. К чему ЦАП не подключай. Из конкурентов я даже придумать ничего не могу. Все более дешевые ЦАПы буквально меркнут на фоне DAC-A5 Pro. Герой обзора раскидает их как детей, причем по всем пунктам и нисколько не умаляя их достоинств. Просто сделано все по уму и без попыток выпендриться или изобрести велосипед. Кому нужен недорогой и надежный ЦАП — это да, к Aiyima DAC-A5 Pro. Пожалуй, что лучший в свою цену. Причем как по начинке, измерениям, так и по звуку.

Выводы

Подводя итоги, ЦАП со встроенным усилителем на наушники Aiyima DAC-A5 Pro не просто порадовал, а скорее изумил меня качеством в свою цену. Все необходимые входы-выходы на местах. Нормальный как по качеству, так и по мощности выход на наушники. Над которым реально работали. Плюс, нам еще дали поиграться операционниками на фильтре и предусилителе. По факту, это не очень оказалось нужно, но возможность то есть. Нормальный подбор железок в начинке, подключение без необходимости установки драйверов и просто отличные для своей цены измерения. Аппарат легко заменит вам звуковую карту в компьютере или ноутбуке. Причем качество звука вырастет в разы. На этом сценарии использования я даже настаиваю. Это вам не Focusrite Scarlett или равные ей карточки от других именитых брендов. Здесь все куда серьезнее и круче. Звучит же герой обзора максимально чисто, нейтрально и технично. Драйва и эмоций в музыке будет вот ровно столько, сколько в ней и заложено, вообще без отсебятины. Мой вердикт — идеальный ЦАП и убийца всего живого в своей ценовой категории. За 50 или даже 100 баксов лучше просто не придумаешь. Однозначно рекомендую к покупке. Достойная вещь.
