Видеонаблюдение за ребенком, домом и улицей на примере трех IP камер

Всем привет!
IP камеры — мое хобби, я протестировал их уже достаточно большое количество, и в этой статье я кратко ознакомлю вас с тремя из них, которыми пользуюсь сам или советую другим.

Поехали...

Что такое IP камеры? Чем они отличаются от web камер и аналоговых камер?

Аббревиатура «IP» в названии говорит о том, что это камеры, у которых есть свой IP адрес, они подключаются кабелем или по WiFi к обычным компьютерным сетям, и, в целом, собственно и являются мини компьютерами, заточенными под видеонаблюдение. В них чаще всего установлена та или иная реализация операционной системы Linux. IP камеры могут снимать видео при движении в кадре или постоянно, сохранять его на карту памяти внутри себя или передавать потоком на компьютеры, видеорегистраторы и другие устройства, оповещать смартфоны о движении в кадре, давать доступ на просмотр видео со смартфонов и т.д.

Аналоговые камеры тоже служат для видеонаблюдения, но представляют собой более раннюю и простую реализацию, у них нет IP адресов, операционных систем и обработки видео, они чаще всего подключаются коаксиальными кабелями к специальным видеорегистраторам подобно тому, как раньше видеокамеры подключались к телевизорам или видеомагнитофонам.

Ну а с web камерами многие знакомы по своим ноутбукам или стационарным компьютерам. Это простые устройства для захвата видео и подачи его на экран или записи специальными программами. Обычно подключаются по USB.

Т.о. IP камеры — самый современный вид на данный момент.

Начну со своеобразной камеры с причудливой формой.

Ее внешний вид и возможности намекают на то, что она может использоваться в том числе и для присмотра за маленькими детьми (бэбикам).

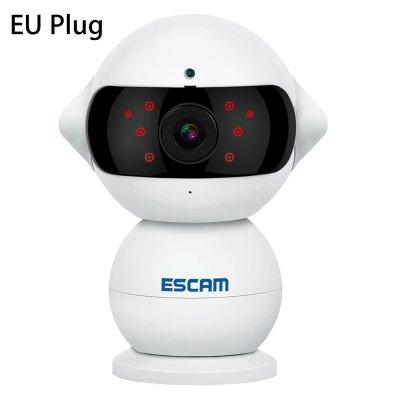

Escam Elf QF200.     Ссылка на товар магазине.

Фирма Escam достаточно известна своими удачными моделями IP камер.

Страничка камеры на официальном сайте: http://escam.cn/en/product/ESCAM-Elf-QF200.html

Подробнее:

Спойлер

Коробка из обычного для Escam картона.

В комплекте идут:

* камера
* блок питания
* шнур micro USB --> USB
* инструкция на кит. и англ.
* гарантийный талон
* крепежные материалы

Крепежные материалы — шурупы, металлическая пластина, листки скотча, т.е. закрепить можно очень многими способами.

USB шнурок длинный 2.2М, штекер Г-образный для удобства подключения.

Размеры камеры невелики: высота 9.5см, ширина 4.5-5.5см.

Внешне похожа не то на эльфа, не то на космонавта.

Все необходимое присутствует: объектив, ИК светодиоды для ночной подсветки, динамик и микрофон, датчик освещения.

Ночью выглядит так:

Сзади есть слот для карты памяти micro SD и разъем питания.

В «голове» камеры и в ее «подножье» есть магниты, благодаря которым ее легко крепить к металлическим поверхностям вроде холодильника или трубы. При этом вся электроника расположена в «голове».


Входа под кабель витая пара у камеры нет, подключение только по WiFi.

Для подключения к WiFi служит мобильное приложение, скачать можно отсюда: http://www.netcam360.com/

С его помощью можно передать камере настройки WiFi.

Кроме того, камера умеет создавать свою точку доступа с шифрованием WPA2 PSK и паролем, к которой можно подключиться смартфоном без необходимости иметь WiFi роутер.

Именно это качество дает право этой камере называться бэбикам и подходить для присмотра за детьми.

Т.е. вы можете взять камеру и пойти с ребенком в гости к родителям или поехать на дачу, и в том месте не потребуется наличие WiFi покрытия, достаточно этой камера и смартфона.

Кроме того, само приложение предлагает довольно обширный набор настроек, один из самых богатых в своем классе.

Например, настройки событий движения в кадре, есть детектор движения и звука, можно извещать на почту, писать на карту памяти, а также слать указанное кол-во кадров на FTP сервер (редкая функция). Заливается заданное вами кол-во кадров в формате jpg разрешением 640*360.

И, конечно же, можно на смартфоне смотреть видео в реальном времени с IP камеры. Изображение автоматически поворачивается в горизонтальный режим. Есть имя камеры, дата-время, а также ряд управляющих кнопок. Можно слушать что там происходит возле камеры, а также говорить через динамик камеры, т.е. связь двусторонняя.

При срабатывании движения камера выдает вам на смартфон нечто похожее на видео звонок, играет выбранная вами мелодия (из трех) выбранной длительности, вибро, событие фиксируется в соотв. разделе программы, где также указывается было ли распознано движение или звук.
Да и при срабатывании программы она пишет Audio Alarm или Motion Detection Alarm.


Также в камере имеется web интерфейс, в который можно зайти браузером для более тонкой настройки параметров.

А также есть приложение под Windows.

Кроме того, камера совместима со спецификациями ONVIF, что позволяет подключать ее к широкому кругу ПО и видеорегистраторов.

URL такой: rtsp://192.168.1.185:10554/tcp/av0_0

Видео идет в кодеке H.264, разрешение полное, не урезанное: 1280*960, 25 кадров/сек, максимальный битрейт 1800kbps.

При работе камера потребляет 0.24А днем и 0.37А ночью со включенной ИК подсветкой.

Так что ее легко можно запитать не только от блока питания, но и от USB компьютера или повербанка.




Xiaomi White Mi 360.     Ссылка на товар в магазине.

Компания Xiaomi в представлении не нуждается. Она завоевала всемирную популярность благодаря своим качественным и недорогим смартфонам, но выпускает она не только их. Перечень производимых под этим брендом товаров весьма широк, включая и IP камеры. Не все устройства получились удачными, но эта камера как раз пример хорошей реализации задуманного.

Это одна из моих любимых камер, которой пользуюсь каждый день.

Страничка камеры на официальном сайте: http://www.mi.com/micamera/

Подробнее:

Спойлер

Камера упакована в белую коробку в стиле Xiaomi:

Комплект весьма прост:
* камера
* блок питания
* кабель micro USB
* инструкция, увы, только на китайском

Качество изготовления камеры и аксессуаров, как всегда у Xiaomi, на высоте.

Спереди объектив, микрофон, статусный светодиод, датчик освещения, ИК светодиоды за темной вставкой, а также кнопка с логотипом MiHome, с помощью которой можно вести диалог с камерой, задавать вопросы на разные темы, получать ответы, эдакий аналог ассистента, как у других крупных игроков рынка вроде Google, Apple, Amazon. Вот только общаться можно, увы, лишь на китайском, так что для нас эта функция бесполезна.

Для примера как камера разговаривает:

Ночная подсветка работает на длине волны 940нМ, что невидимо человеческому глазу, кроме того передний светодиод тоже отключается в настройках, камера при работе не бросается в глаза.

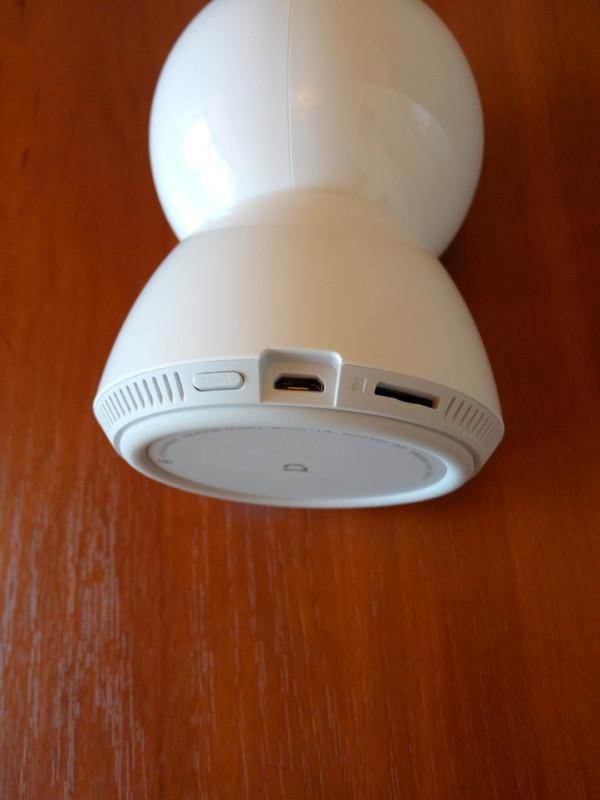

Слот под micro SD и разъем питания находятся сзади.

Размеры камеры: высота 11.8см, диаметр основания 8см, вес 252г.

Камера также не имеет порта для подключения сетевого кабеля и работает только по WiFi.

Для передачи камере настроек WiFi служит мобильное приложение MiHome — официальное приложение от Xiaomi, которое поддерживает все многообразие устройств умного дома этой компании.

Скачать можно из плей маркета английскую версию, либо переведенную русскую с соотв. ветки форума 4pda (ее я использую): https://4pda.ru/forum/index.php?showtopic=661250

Приложение своеобразное, основано на модульном принципе, где для каждого устройства из интернета подгружается свой модуль. Некоторые модули, как в случае с этой камерой, доступны изначально только на китайском языке. Но по ссылке выше также есть перевод на русский + инструкция как это сделать (если есть рут доступ на смартфоне — проще, если нет — чуть сложнее).

Приложение и модули периодически обновляются, в последней версии заработали PTZ пресеты для быстрого поворота головы в нужную позицию.

Есть на смартфона горизонтальный режим просмотра.

Но им пользуюсь редко, и в вертикальном режиме довольно удобно выполнять все необходимое.

При нажатии трубки происходит видеозвонок, можно удобно поговорить с человеком возле камеры, слыша и видя его.

На вкладке «Помощник» можно настроить несколько расписаний для отслеживания движения в кадре.

Камера будет вам сообщать о движении на смартфон push уведомлениями, а также в облако бесплатно записываться скриншоты и короткие видео по 10сек, все удобно сгруппировано по дням и часам, хранятся все такие записи одну неделю.

Это крайне важная и крайне редкая функция для камер. Благодаря ей ваши доказательства хранятся вне пределов камеры и дома. Это один из сильных аргументов в пользу данной камеры.

Настроек не так много, но можно обновлять прошивку камеры (периодически приходят новые обновления), отключать статусный светодиод и ночную подсветку, посылать камеру в режим сна, чтобы она не отслеживала вас.

Еще одна сильная сторона камеры — работа с записами на карте памяти.

Она умеет писать только при движении, благо отслеживает движение крайне точно.

Причем пишет видео даже тогда, когда расписание уведомлений отключено. Это удобно, например, ночью — вы спите, камера отслеживает ваши беспокойные повороты и пишет, но при этом вас не беспокоит на смартфона уведомлениями.

Несомненный плюс камеры — режим просмотра записанного. В то время, как у многих камер этого вообще нельзя сделать или можно, но крайне неудобно, в этой камере удобнейший таймлайн, вы наглядно и естественно видите что и когда было записано, перемотка мгновенная обычными свайпами по экрану.

Разрешение камеры FullHD 1080p, чувствительность микрофона хорошая, угол обзора достаточно широкий 100.2° идеально для жилых помещений. Вращает головой быстро, в последней версии модуля появились быстрые пресеты положений. Работает по всему миру, не только по Китаю.

Однозначно лучшая камера на данный момент от Xiaomi по совокупности возможностей.




 Wanscam HW0045.     Ссылка на товар в магазине.

Это довольно продвинутая камера для улицы, которая мало того, что поворотная, но еще и с оптическим зумом.

Страничка товара на официальном сайте: http://www.wanscam.com/productshow-14-72-1.html

Подробнее:

Спойлер

Упакована в большую коробку.

Комплект хороший:
* камера
* блок питания
* кабель витая пара длиной 88см
* WiFi антенна 15.5см
* набор шурупов и дюбелей
* спец. отвертка зигзагообразная
* диск с ПО и документацией
* инструкция на английском + еще маленький довесок

Камера достаточно крупная: 23 * 20 * 12см, вес чуть более 1.5кг.

На лицевой панели расположены объектив, датчик освещения и шесть ИК светодиодов.

ИК подсветка достаточно мощная, в темноте выглядит агрессивно.

Корпус камеры полностью сделан из металла.

Есть поддержка WiFi, антенна в комплекте, хотя использовать WiFi на улице профессионалы не рекомендуют.

Хвост камеры 40см, на конце расположены гнездо для подключения кабеля, порт питания и кнопка сброса настроек.

Для подключения камеры достаточно воткнуть сетевой кабель и включить в розетку, она загрузится и получит IP адрес от вашего роутера.

Дальше на нее можно зайти обычным браузером.

Есть и русский язык, но перевод, как всегда, хромает.

Лучше всего подходит браузер IE, только в нем будут задействованы все функции интерфейса через ActiveX плагин.

Через браузер камеру можно вращать, приближать/отдалять, делать скриншоты и записи видео.

В камере уже имеется встроенное хранилище на 15Гб, которое можно задействовать для записи фото и видео.

Также доступно достаточно много настроек.

Можно задать настройки времени, качества картинки, битрейты для всех потоков и многое другое.

Настройки записи видео по расписанию:

Есть настройки почты и ftp сервера — при движении туда будут идти скриншоты, на ftp еще и короткие видео.

Настройки качества картинки, включение расширенного динамического диапазона, отключение ИК подсветки...

Есть маски для скрытия части кадра.

Настройка детектора движения. Сначала выделить от одной до четырех зон отслеживания, затем настроить реакцию на движение.



Кроме web доступа также имеется мобильное приложение E-View7: https://play.google.com/store/apps/details?id=object.xhapp.client

Много функций, поддержка русского языка.

Есть также достаточно важные настройки, включая управление пользователями, реакцией на движение и удаленный перезапуск камеры.

 В режиме лайв можно смотреть что происходит перед камерой, изображение поворачивается в горизонтальный вид.

Тут можно и двигать, и приближать, и управлять ИК подсветкой, и даже писать на смартфон.

При движении в кадре приложение издает системный звук оповещения, вибрирует и пишет в шторке. Также инфо о событиях записываются в раздел приложения «Сообщение».


Также есть CMS программа под Windows от производителя.

Естественно, камера поддерживает спецификации ONVIF, так что с ней может работать любое ПО и видеорегистраторы с поддержкой ONVIF.

Видеопоток идет в том качестве, который вы установите в настройках камеры, по умолчанию в H264 1080p, 25fps, 6144kbit/s.

URL RTSP потока такой: rtsp://192.168.1.39:554/11

Видео распаковки:

Видео управления камерой:

Отличная камера с продвинутыми возможностями. Благодаря поворотному механизму и оптическому зуму можно следить за обширными территориями, или, например, за своей машиной под домом, если ее место стоянки варьируется.
