Zigbee-реле с нулевой линией в подрозетник Moes для Tuya Smart, интеграция в Home Assistant

Здравствуйте друзья

Темой этого обзора, будет компактное реле Moes предназначенное для установки в подрозетник. Реле управляется по Zigbee и относится к экосистеме устройств Tuya Smart. Поговорим о его возможностях в штатной системе управления, а также и о альтернативных методах интеграции в Home Assistant.

Купить на Aliexpress — цена на момент публикации $12.59

Параметры

• Модель — MS-104Z, одноканальное реле с нулевой линией, без диммирования
• Интерфейс — Zigbee 3
• Рабочее напряжение — 90-250 Вольт
• Максимальный ток нагрузки — 10 А
• Диапазон рабочих температур — -10 + 40С
• Размер — 52х47х18 мм
• Класс защиты — IP20

Поставка

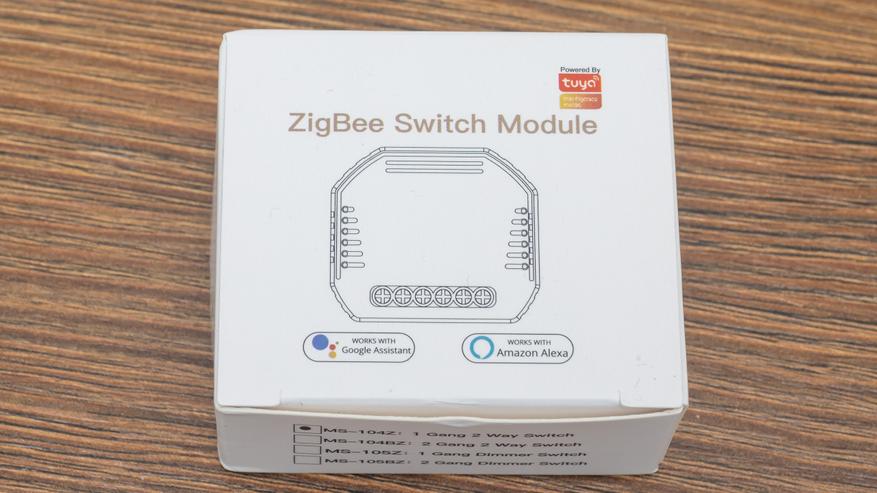

Поставляется реле небольшой белой картонной коробке, с схематическим изображением устройства и логотипом экосистемы Tuya Smart сверху и Google Assistant и Amazon Alexa внизу. На торце указана модель, всего их существует четыре — на одну и две линии, и как с функцией диммирования, так и без нее.

В коробке кроме реле нашлась еще небольшая инструкция на английском, на ней еще есть QR код с ссылкой на немецкую версию. Из интересного в инструкции — схемы подключения — с использованием внешнего выключателя, либо пары выключателей в проходной схеме, и без него.

Конструкция

Внешне это реле очень напоминает своего собрата от Lonsonho, ссылки на обзоры этих реле с нулевой и без нулевой линией. В комплекте с ним идет пластиковый держатель, который можно установить например на DIN рейку.

Провода подключаются в зажимную контактную колодку, с одного из торцов реле. Головки винтов находятся на фронтальной части.

Как и упомянутые мной реле от Lonsonho, герой обзора отлично помещается в стандартный круглый подрозетник, и поверх него можно разместить не глубокий выключатель или розетку.

Я собрал базовую схему, показанную в инструкции под номером один, с использованием внешнего механического выключателя.

Вместо светодиодного индикатора, в этом реле применили пищалку. Как звучит переход в режим сопряжения можно услышать в видео версии обзора.

Tuya Smart

Начнем изучать возможности с штатного приложения Tuya Smart. Для подключения нужен любой совместимый с экосистемой Zigbee шлюз. Входим в режим подключения дочерних устройств, и ждем пока реле не появится в результате поиска. Пищать оно после этого перестанет.

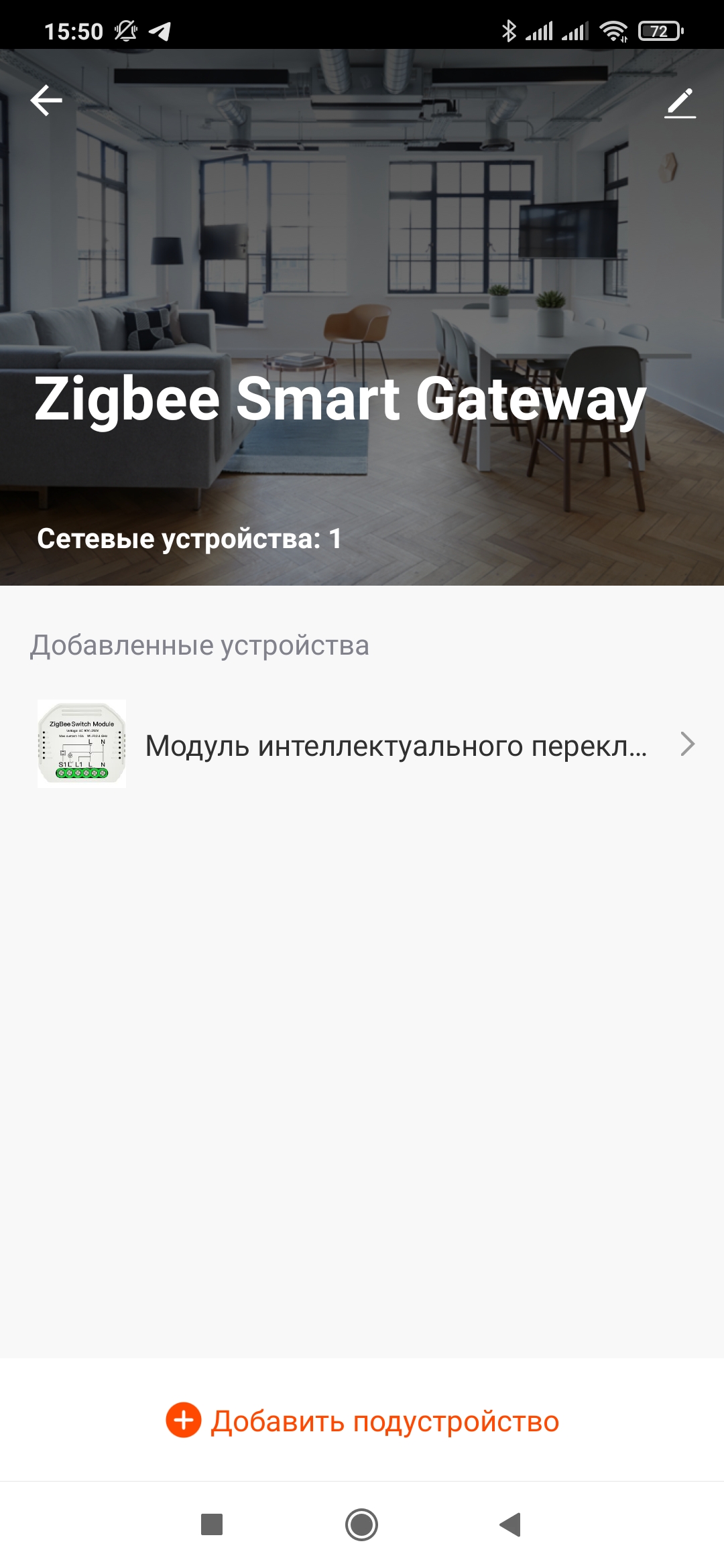

После запроса на имя и определение месторасположения — реле появится в списке дочерних устройств шлюза и в общем перечне на основной странице приложения.

Плагин реле — весьма простой. Большую часть площади экрана занимает окно его статуса — включено или выключено. Внизу — четыре кнопки. Первая, название которой перевели как мощность — это переключатель питания. Вторая — таймер, который можно установить как однократно так и периодически на срабатывание реле.

Далее идет установка обратного отсчета — с установкой временного интервала. А самая интересная опция — четвертая, Настройки.

Здесь можно установить режим в котором будет реле после восстановления питания, всегда включаться, всегда выключаться или помнить последний статус. Еще есть меню настройки индикатора, написано светодиодного, но на самом деле пищалки.

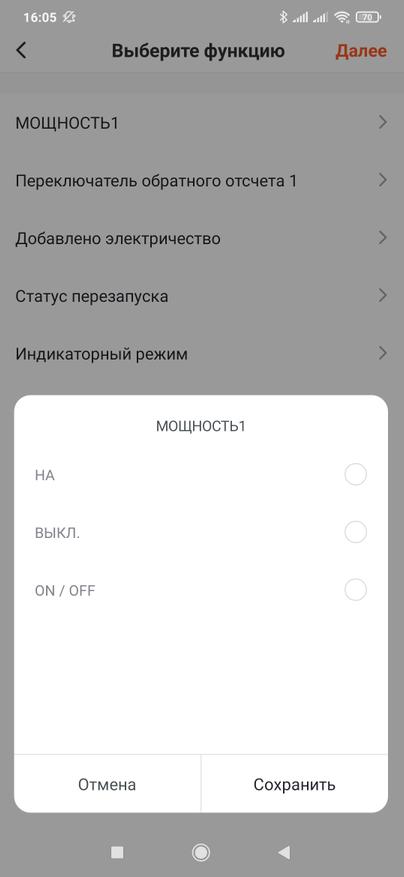

Реле может работать как действие для автоматизаций, в этом режиме доступно несколько вариантов. Начиная с самого основного — включить, выключить или переключить состояние.

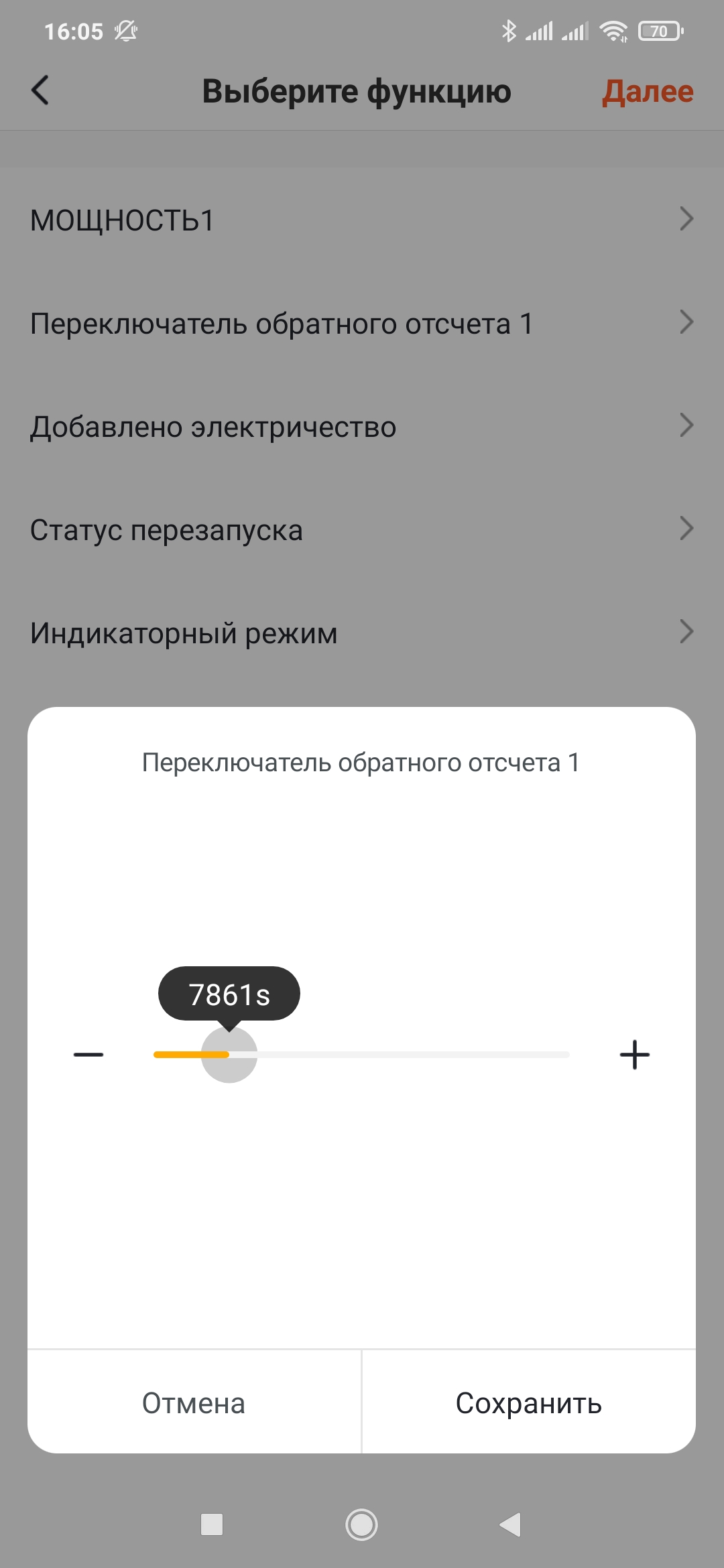

Далее идет установка времени обратного отсчета, как замена стандартной опции задержки в автоматизации. Опция по энергопотреблению — мне непонятна, так как энергомониторинга в реле нет. Также в автоматизациях можно устанавливать режимы работы после восстановления питания.

И конечно режим работы индикатора. Не уверен в практической ценности последних двух опций — мне кажется это достаточно установить разово вручную.

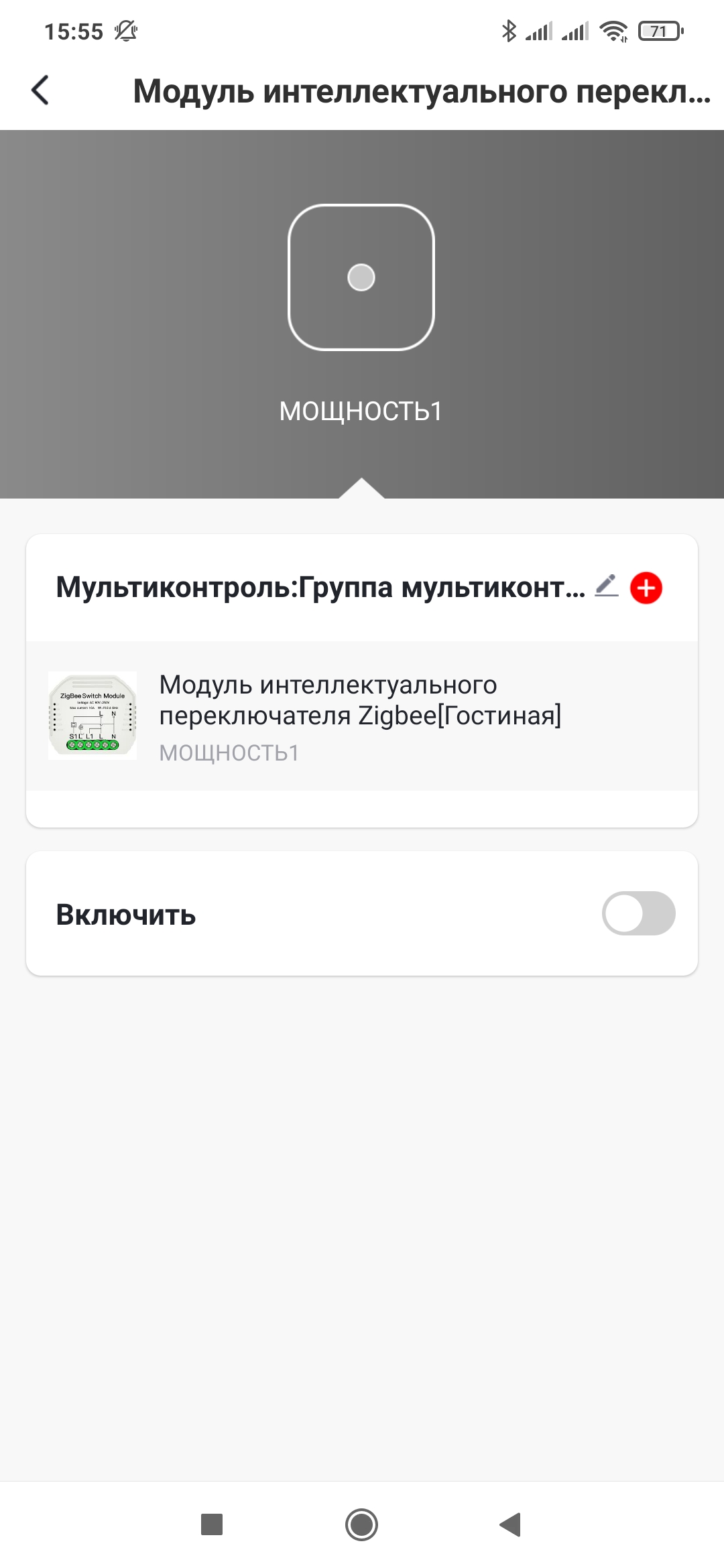

Через меню настроек есть возможность объединить несколько реле в одну группу с общим управлением.

Тестирование

Выключатель и логическое управление работают параллельно, у выключателя нет фиксированного положения включено или выключено — он переключает состояние. В зависимости от качества связи с облаками — смена статуса может немного запаздывать, но реакция реле — моментальная.

Живое испытание реле в режимах всегда вкл, всегда выкл и сохранение состояния — можно в видео версии обзора, сфотографировать к сожалению это не получается :)

zigbee2mqtt

С поддержкой в альтернативных системах проблем нет, при использовании прошивки поддерживающей Zigbee 3. В данном примере используется стик CC2531 на прошивке zstack 3. Устройство корректно определилось и добавилось в систему.

Как и подавляющее большинство других устройств с стационарным питанием и нулевой линией — устройство является роутером.

Здесь у него есть два состояния — уровень качества связи и переключатель состояния реле.

Они и передаются в виде сущностей в Home Assistant. Управление локальное — поэтому скорость реакции на переключение, так и обновление статуса при механическом переключении — моментальное.

SLS Gateway

Не останутся в стороне и пользователи SLS шлюза. Устройство полностью поддерживается и здесь. Кстати для ручного перевода в режим сопряжения — нужно с небольшой задержкой 5 раз включить и выключить реле при помощи механического выключателя.

Реле корректно определяется со своим изображением, конечно тоже как роутер.

В Home Assistant пробрасывается аналогично zigbee2mqtt — свич и сенсор уровня заряда. Остается открытым вопрос — как в этих интеграциях устанавливать режимы работы реле после восстановления питания.

Установка

В моем случае, я применил реле в квадратном подрозетнике, для возможности перезагрузки по питанию управляемого светильника Yeelight 650. Это стало возможным потому, что сюда заведен ноль.

Такое решение получилось дешевле покупки выключателя Aqara с нулевой линией, так как у меня уже там стояла его беспроводная версия. Также такое реле будет удобно использовать для управления обычными светильниками, как механическими выключателями так и логически.
