Xiaomi Mijia PTX switch: умный Wi-Fi-выключатель с радиоповторителем

Здравствуйте друзья

В этом обзоре мы с вами рассмотрим еще одно устройство для экосистемы умного дома Xiaomi — PTX switch, который представляет собой встраиваемый выключатель с нулевой линией на 1, 2 и 3 клавиши. Кроме этого, поговорим о беспроводном повторителе для него. Для полноты картины я купил максимальные — трехклавишные версии.

Где купить ?

Aliexpress — цена на момент публикации:

Выключатели — $24.71 — $28.43 (1, 2 и 3 клавиши)

Повторители — $14.83 — $17.50 (1, 2 и 3 клавиши)

Параметры

• Модель — PTX switch 3 (по количеству кнопок)
• Напряжение — 100 — 240 вольт
• Максимальная мощность LED нагрузки — 200 Ватт
• Максимальная мощность на 1 канал — 1000 Ватт
• Максимальный ток на выключатель — 10 А
• Интерфейс — wi-fi 2,4 ГГц + RF 2,4 для повторителя, шлюз не нужен
• Приложение управления — mihome

• Повторители — сопрягаются напрямую с выключателями, клавиша к клавише в любой последовательности.
• Питание — батарейки-таблетки 2032

Поставка

Поставляются выключатели в белых коробках без картинок и надписями на китайском языке. На выключатели указан логотип экосистемы mijia. Сзади на коробках — параметры устройств, про которые я уже сказал.

Осмотр начнем с “старшего устройства”, тут все в лучших традициях упаковки для китайского рынка. Коробка впритык по размеру выключателя. В комплекте, кроме выключателя, имеется инструкция — буклет, комплект для крепежа в квадратную монтажную коробку.

Инструкция — на китайском языке, но схемы подключения изображены в картинках, запутаться сложно

Коробка с повторителем — аналогично, все впритык ничего лишнего. В комплекте — повторитель, инструкция и крепеж, в роли которого наклейка двухстороннего 3М скотча.

Инструкция — так же на китайском, но по картинкам можно разобраться как сопрягать его с выключателем, я покажу это чуть дальше

Конструкция — выключатель

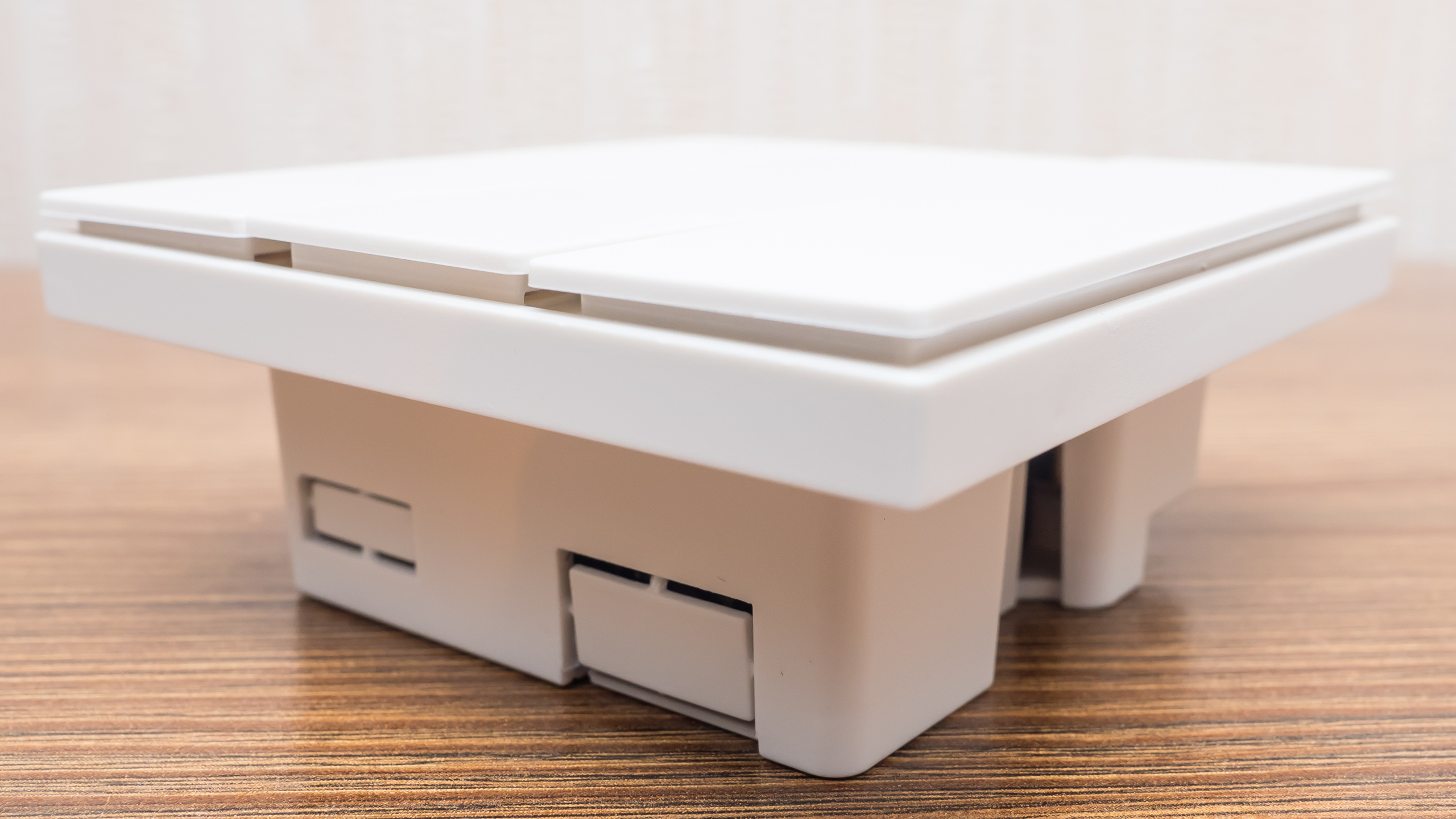

Выключатель рассчитан на установку в монтажную коробку 86х86 мм. Для энтузиастов умного дома Xiaomi — она уже является стандартом. Особенностью этого выключателя является то, что клавиши нажимаются и сверху и снизу — каждая имеет по два параллельно подключенных микропереключателя(процесс показан в видео версии обзора)

На задней стороне — находятся винтовые крепления для подключения проводки — входящие ноль и фаза и выходящие управляемые линии. Что интересно хотя максимальная конфигурация PTX выключателей на сегодня — 3 линии, корпус имеет отверстия под 4 линии, четвертая — пустая.

Клавиши держатся на двух пластиковых шарнирах — зажимах по центру. Немного боязно из снимать из страха поломать — держится все туго, но пластик оказался достаточно прочным и не сломался (процесс показан в видео версии обзора)

Как я и сказал — на каждую клавишу приходится сразу по два микропереключателя, сверху и снизу.  Нажимают на них — пластиковые лепестки, пока не знаю как они покажут себя в использовании, но по крайней мере они дублируются

Сняв пластиковый держатель получаем доступ к плате управления, как видно — тут полно не распаянных компонентов.

На задней стороне платы находятся модули управления и разъем для подключения к силовой части выключателя. Судя по маркировке, в выключателе применен модуль ESP-WROOM-02D на базе чипа ESP8266EX имеющего PCB-антенну. Это дает надежду на появление альтернативных прошивок для него

Перейдем к силовой части — она соединяется с логической при помощи 10 контактного разъема.

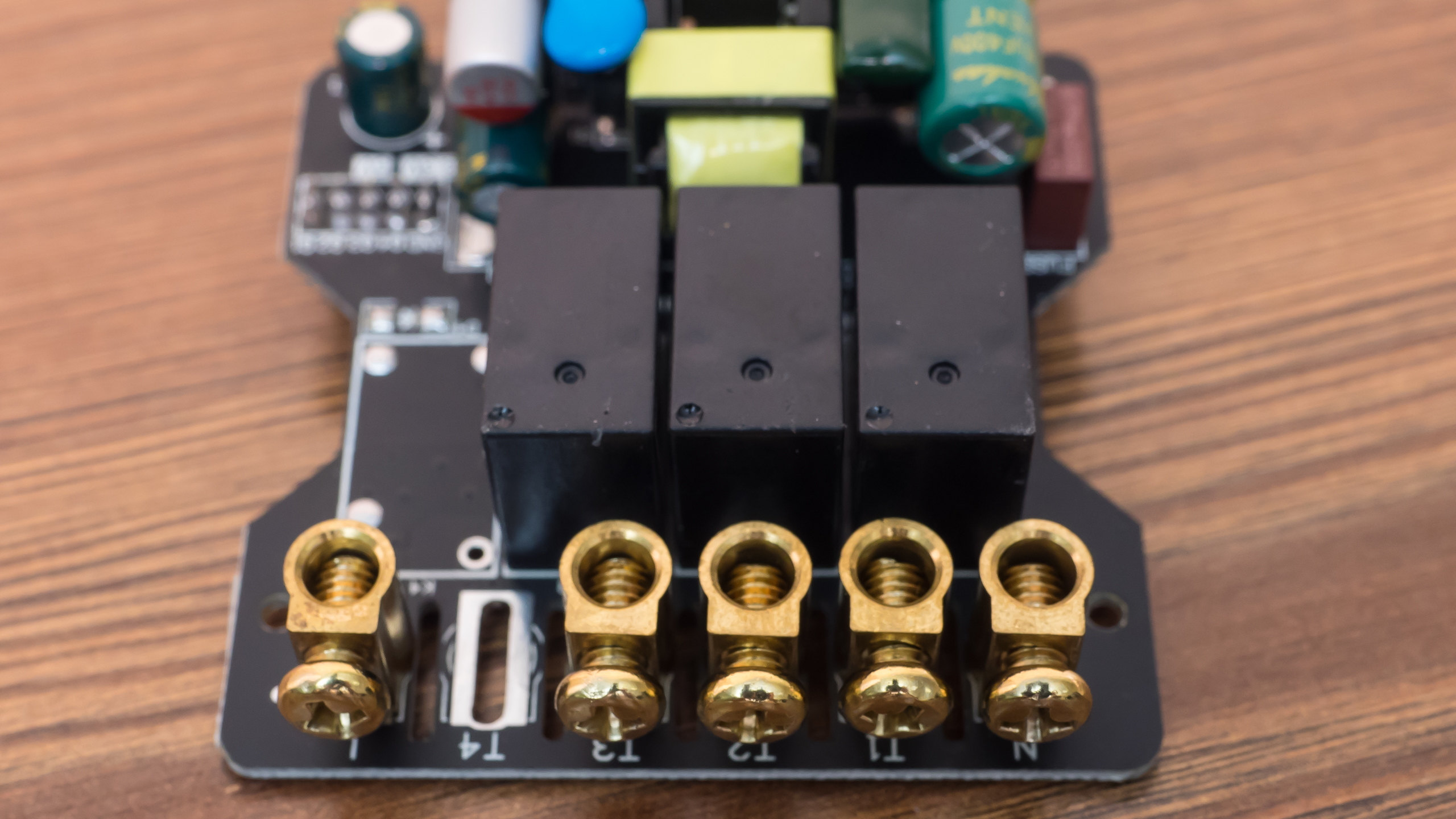

За коммутацию нагрузок отвечают три 10 А реле, с рабочим напряжением до 250 Вольт. Винтовые силовые разъемы — достаточно массивные, с обратной стороны хорошо пропаяны.

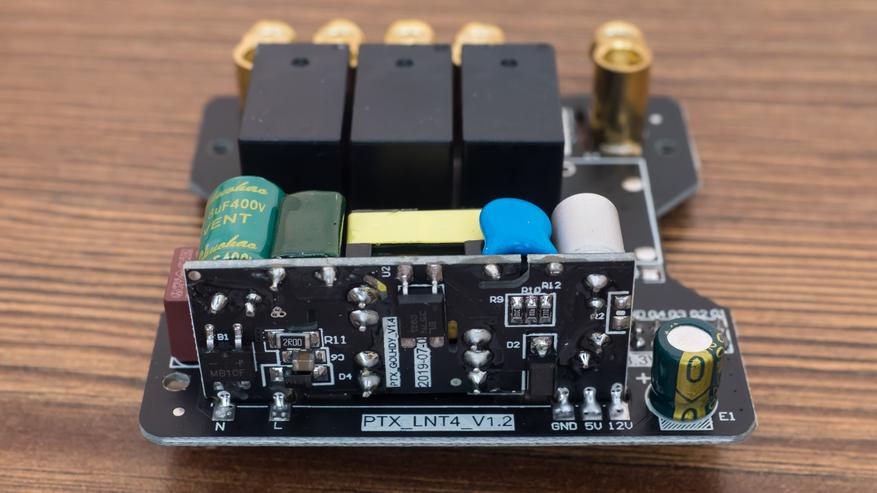

Тут же смонтирован трансформаторный блок питания для низковольтной логической части. На всякий случай уточню — так как такие вопросы часто возникают, без нулевой линии этот выключатель работать не будет

Конструкция — повторитель

Повторитель разбирается похожим образом — снимается каждая клавиша по отдельности.  (процесс показан в видео версии обзора).

В трехклавишной версии — необходимо установить сразу две батарейки формата 2032, не знаю как насчет версий на 1 и 2 клавиши. Батареек в комплекте нет, по крайней мере мне не пришли, озаботится ими нужно заблаговременно

Сопряжение

Подключим выключатель к сети электропитания, пока без нагрузки. Перед тем как подключать его к приложению mihome — рассмотрим сопряжение с повторителем.

Клавиши, которые отвечают за не активную в данный момент линию — имеют легкую красную подсветку сверху и снизу, в местах куда нужно нажимать. Эта подсветка видна только в темноте и совершенно не напрягает.

Для подключения повторителя — необходимо нажать и удерживать нужную клавишу ввыклюателя, пока индикатор подсветки не начнет мерцать — после этого нажать на желаемую клавишу повторителя. Клавиши могут быть назначены в произвольном порядке, и например на трех клавишный выключатель может быть назначено два повторителя — двух и одноклавишный (процесс показан в видео версии обзора)

Mihome

Теперь займемся mihome — у меня приложение сразу обнаружило выключатель, напомню что я использую регион Китай. Если выключатель не виден — нужно зажать любую из клавиш на 5 секунд, как я это делал при сопряжении с повторителем.

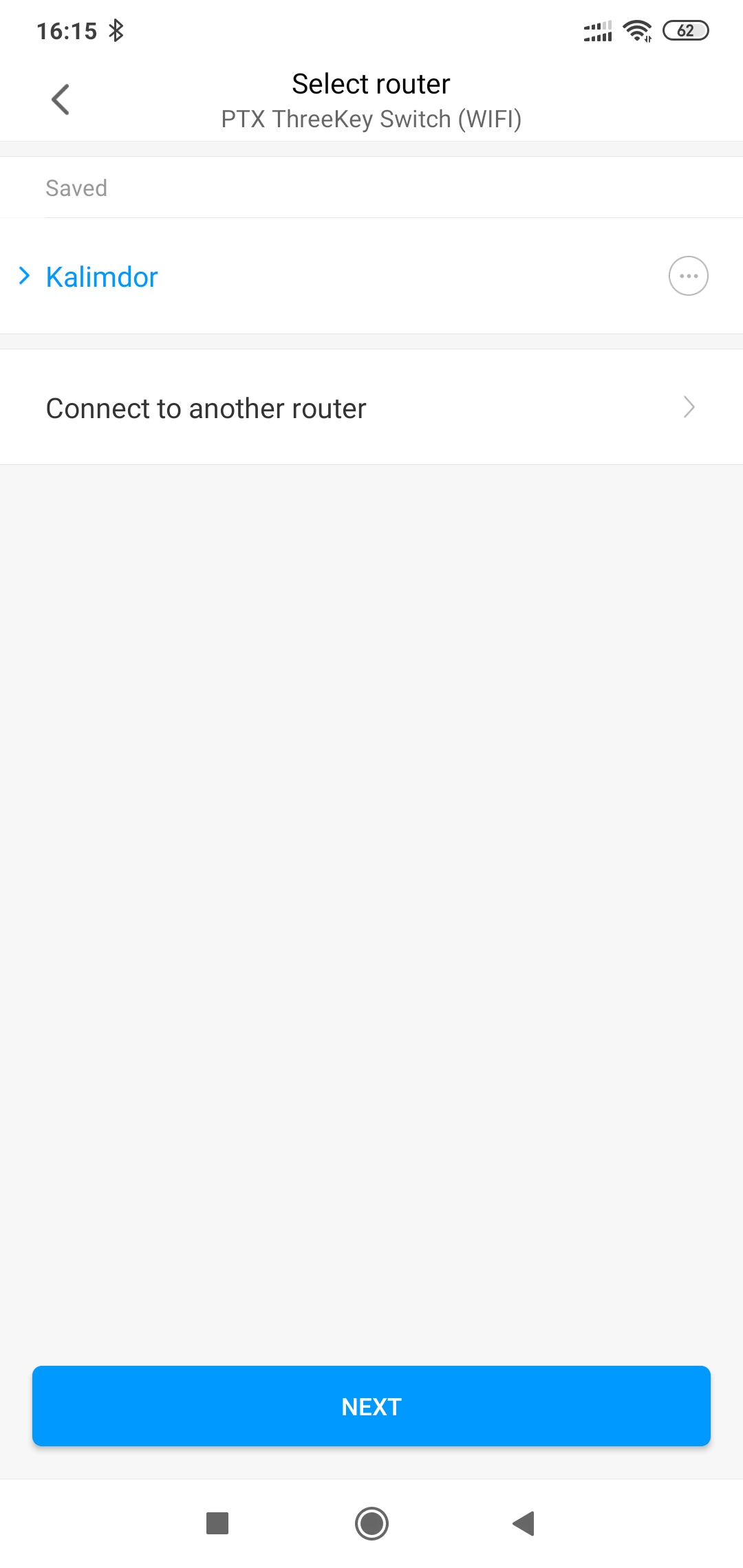

Как это иногда бывает, мастер подключения не дождался появления в сети выключателя и отвалился с ошибкой. Я перезагрузил mihome и выключатель оказался в нераспределенной области. Кликаем на нее и присваиваем устройству нужную локацию.

После запуска плагина, выключатель обновил версию прошивки, причем дважды, остановившись на версии 2.0.4

Главное окно плагина дает возможность управления каждым каналом по отдельности, либо при помощи кнопок Open All и Close All — сразу всеми переключателями. Каждой клавише можно назначить собственное имя

В настройках можно переименовать выключатель, отключить подсветку клавиш, дать доступ для другого mi аккаунта. В меню Key Setting — можно определить отдельную локацию для каждой клавиши. Тут же можно проверить обновления прошивок, вывести значок плагина на рабочий стол, открыть форму обратной связи

Автоматизации

Что интересно — это выключатель может быть и условием и действием для сценариев. В каждом случае имеется 6 вариантов — включение и выключение для каждой из клавиш. Возможности логической развязки клавиш от реле — нет, так что это не клик, а именно состояние реле. В действиях лично мне не хватает вариантов — реверса состояния реле.

То есть использовать выключатель с датчиком движения — будет удобно, тут за включение и выключения отвечают разные условия — наличии и отсутствие движения. Кстати такой сценарий будет локальным и не зависит от связи с облаком. А вот поставить переключения по клику кнопки например — не получится. Тут выручит только радиоповторитель

Использование в условиях, позволит, например, при физическом включении и выключении обычной лампы, дублировать это действие и на умный светильник. Кстати такой сценарий будет работать через облако

Скорость работы

Как и следовало ожидать, включение линии с нагрузкой при использовании клавиш выключателя и радиоповторителя — мгновенна. При использовании приложение — есть задержка, она варьируется от качества канала связи с интернет. Напомню еще раз, что радиоповторитель работает напрямую с выключателем, и не зависит ни от приложения ни от интернет ни от wi-fi. (процесс показан в видео версии обзора)

Home Assitant

Хотя токен устройства добывается несложно, я предпочитаю для этого mihome от vevs — ссылка в описании, при стандартном прописывании свича через платформу xiaomi miio — система выдает ошибку. На данный момент добавить выключатель мне не удалось.

Некоторую надежду вселяет то, то в комьюнити home assistant начались обсуждения по этому вопросу и имеется даже ссылка на один из проектов python — miio в котором уже создали библиотеку для этого типа выключателей. Подождем — увидим.
