Здравствуйте друзья.

Сегодня мы рассмотрим очень интересный и удобный вариант сборки сервера управления умным домом на базе одноплатного компьютера Raspberry Pi 4B и универсального решения все — в одном Argon ONE M.2 c SSD диском на 128 ГБ. Я специально сказал решение, а не корпус, так как Argon ONE включает в себя несколько плат расширения и систему охлаждения, по сути кроме него и самого одноплатника — больше ничего не нужно, кроме источника питания. Но для удобства, далее в обзоре я буду употреблять термин — корпус.

Где купить ?

  • Argon ONE M.2 на Aliexpress — цена на момент публикации $61.69 с SSD M.2 диском на 128 ГБ
  • Raspberry Pi 4 Model B на aliexpress — цена на момент публикации $61.62 на 4 ГБ

Комплект

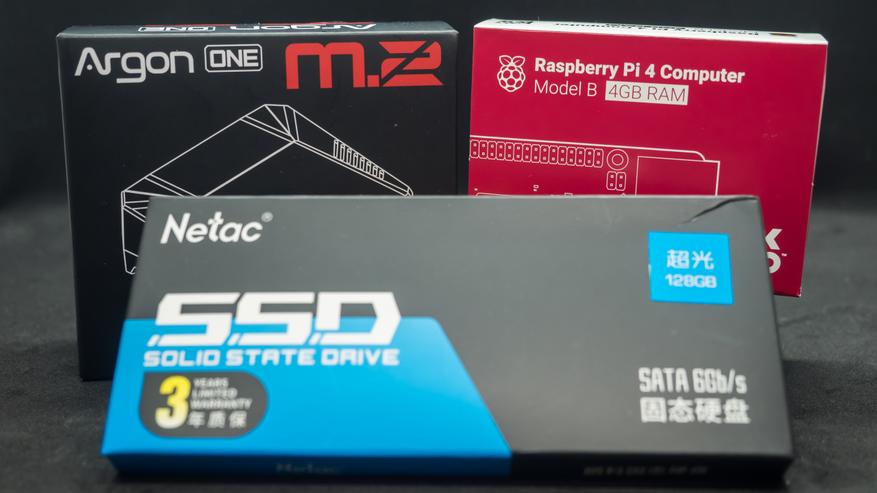

Комплект рассмотренный в этом видео состоит из трех составляющих — компьютера Raspberry Pi 4B, корпуса Argon ONE M.2, и SSD диска на 128 ГБ Netac. Корпус и диск я купил одним комплектом. Несмотря на то что посылки отправились с разных магазинов и разными почтовыми службами, приехали они с разницей всего в день.

В моем случае была выбрана модель Raspberry Pi 4B с объемом оперативной памяти на 4 ГБ, хотя скажу честно и откровенно — 2 ГБ версии, для развертывания Home Assistant, даже с тяжелыми аддонами — хватает с головой.

Что касается корпуса — то кроме версии Argon ONE M.2 — есть версия и без расширения для SSD диска, его кстати можно докупить отдельно, кроме этого существует музыкальная модель Argon Nano sound и компактный вариант Argon Neo

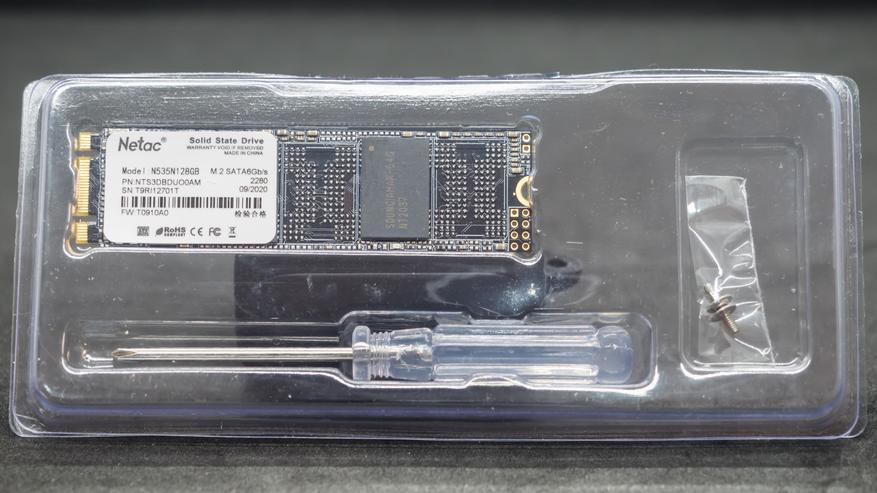

А это M.2 SSD диск, который можно взять в комплекте с корпусом, одним лотом, мне показалось так удобнее. Всего доступно три варианта комплектации Argon ONE M.2 — без диска, с диском на 128 ГБ который рассмотрен в обзоре и диском на 512 ГБ — для моих целей это слишком много.

Argon ONE M.2

Как я и сказал Argon ONE M.2 это не просто корпус, это целый комплекс, решающий целый ряд задач и превращающий одноплатник в полноценный и готовый к работе ПК. И что мне понравилось — много внимания уделено именно удобству будущей работы с мини компьютером.

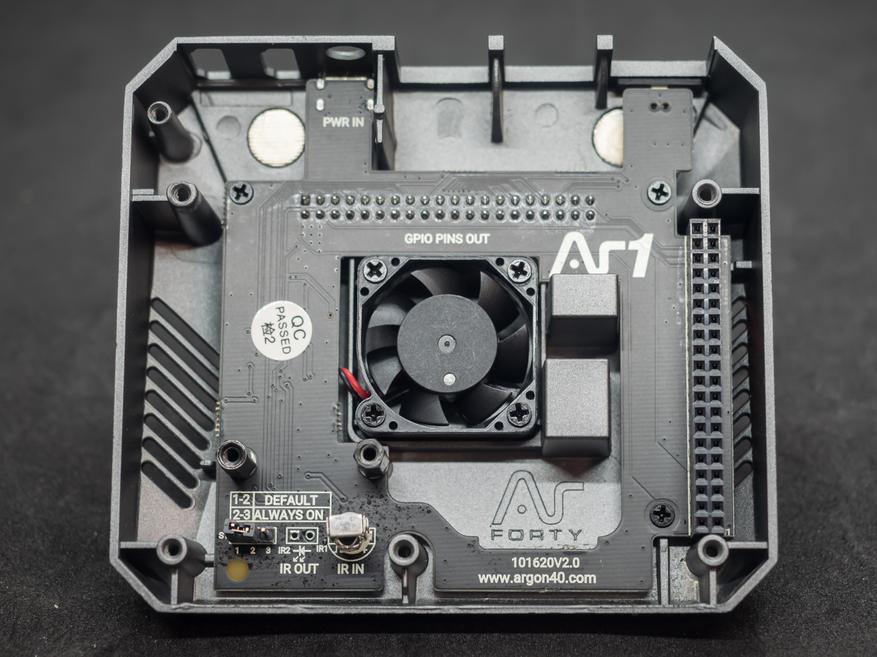

Верхняя часть корпуса занимается охлаждением — для чего тут имеется вентилятор, управление которым осуществляется программно. Кроме этого тут имеется джемпер управляющий режимами питания, принимающий ИК диод и порт питания для одноплатника, заменяющий штатный. Соединение с Raspberry Pi 4B организовано через шину GPIO которая кстати остается доступной для использования.

Нижняя часть корпуса — это плата расширения для установки SSD дисков M.2. длиной 30, 42, 60 и 80 мм с ключами B или B + M. Диски NVMe — не поддерживаются.

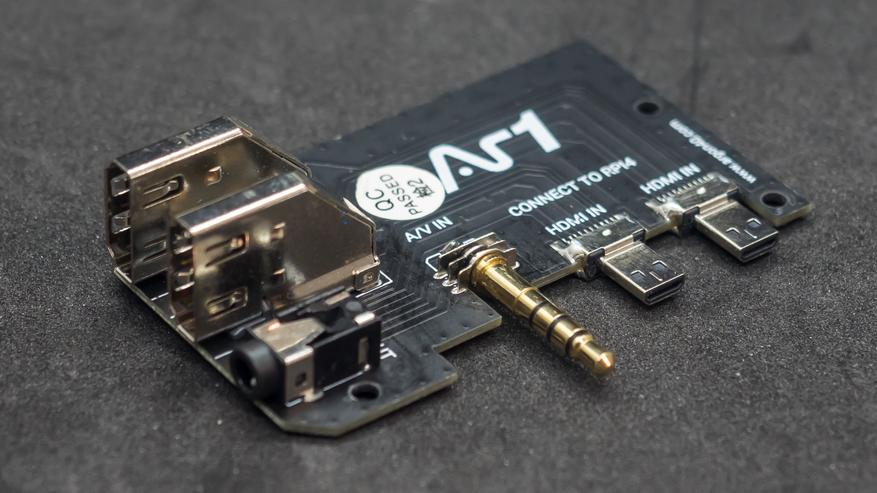

В комплекте имеется плата расширения, которая выводит разъемы HDMI и 3,5 мм аудио с боковой на заднюю сторону, что гораздо удобнее. Кроме этого, штатные micro HDMI порты, преобразованы в полноразмерные, что дает возможность подключаться к сборке обычным кабелем, без переходников.

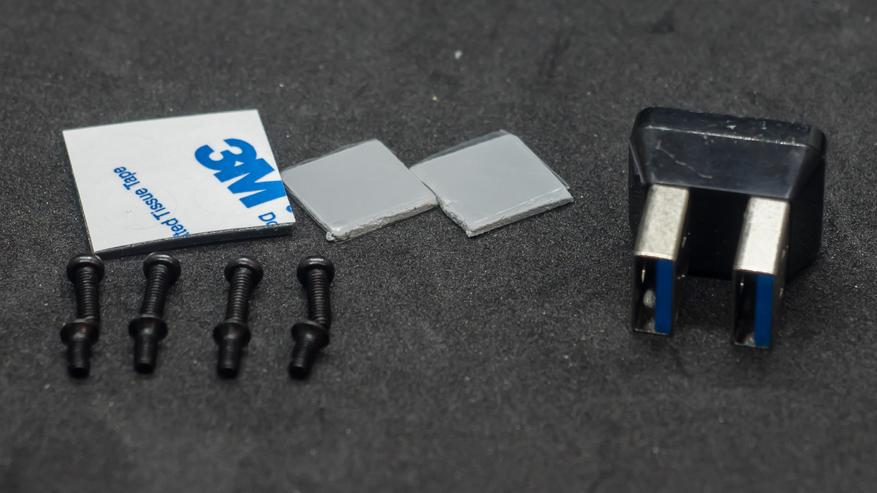

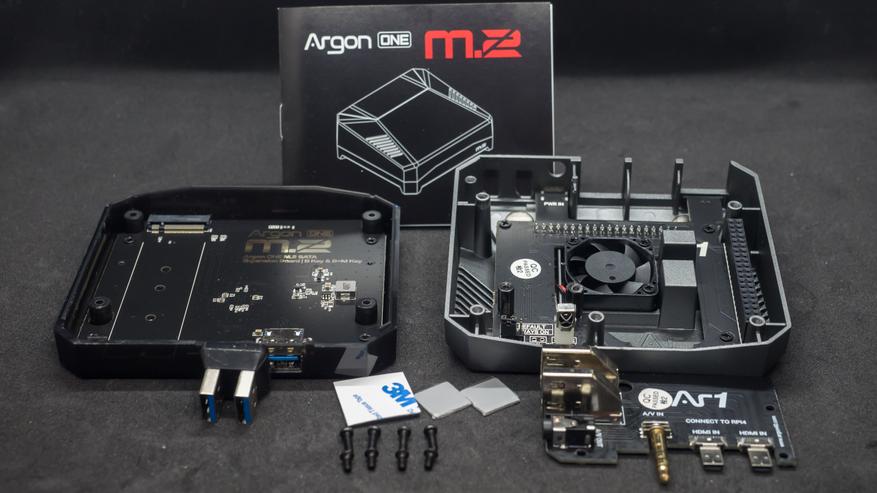

Комплект крепежа из 4 коротких и 4 длинных винтов, термопроводящие наклейки, USB-USB соединитель для подключения SSD диска к одноплатнику и антискользящие ножки.

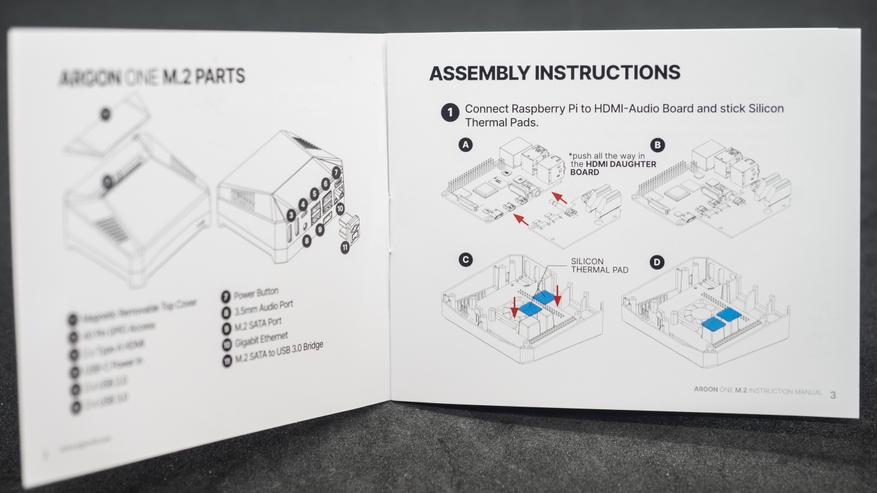

Весь процесс сборки и подключения расписан в англоязычной инструкции. Знаний языка тут не требуется все подробно указано в картинках.

Сборка — верхняя часть

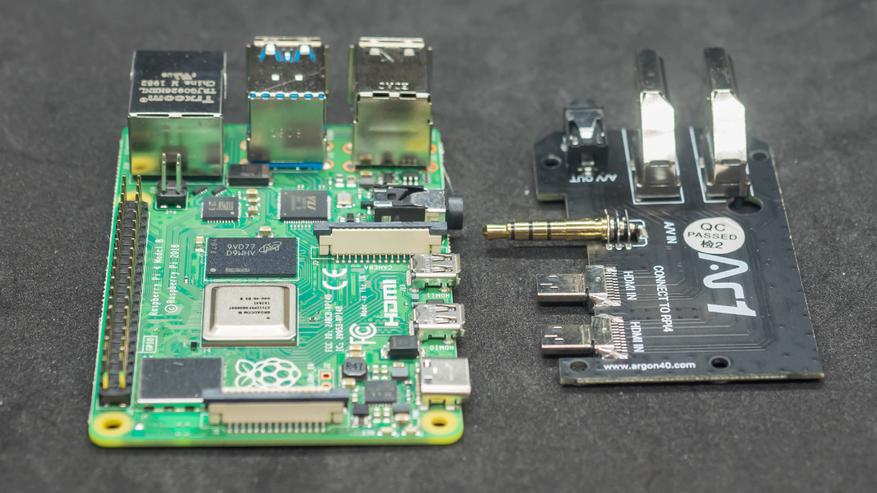

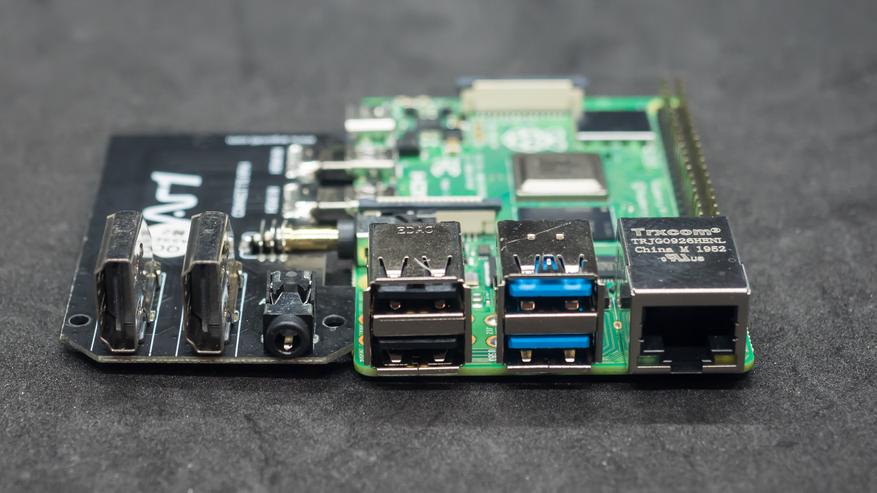

Сборка начинается с платы расширения для звукового и видео разъемов. Необходимо совместить разъемы на ней и одноплатнике, после чего аккуратно соединить вместе.

После этого, все разъемы кроме порта питания, буду располагаться с одной, назовем ее задней, стороны. HDMI теперь полноразмерные, к ним можно подключать стандартные видео кабеля.

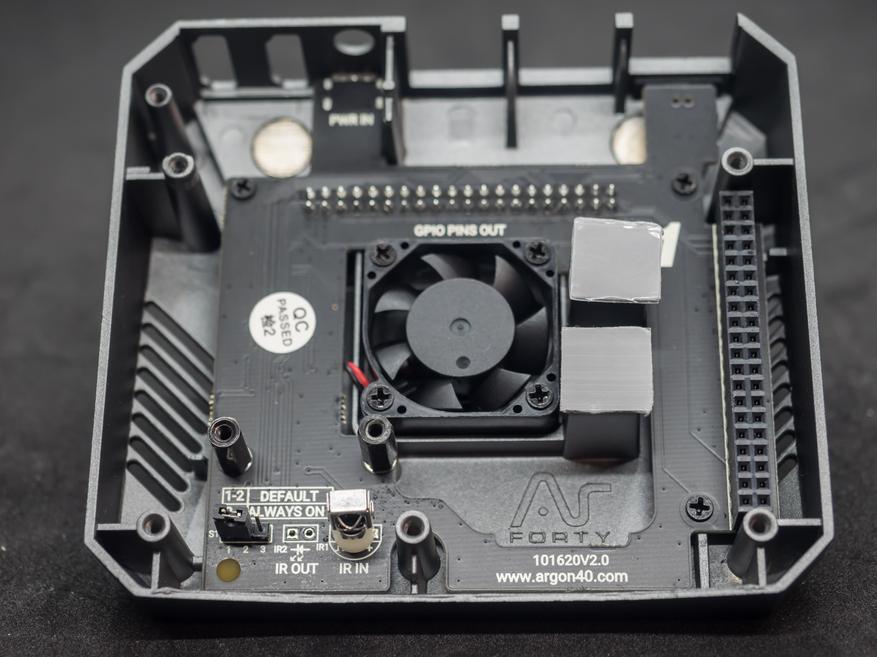

Далее крепим термопроводящие наклейки на выступы верхней части, ориентированные на наиболее горячие элементы — процессор и память. Удаляем с наклеек защитные пленки.

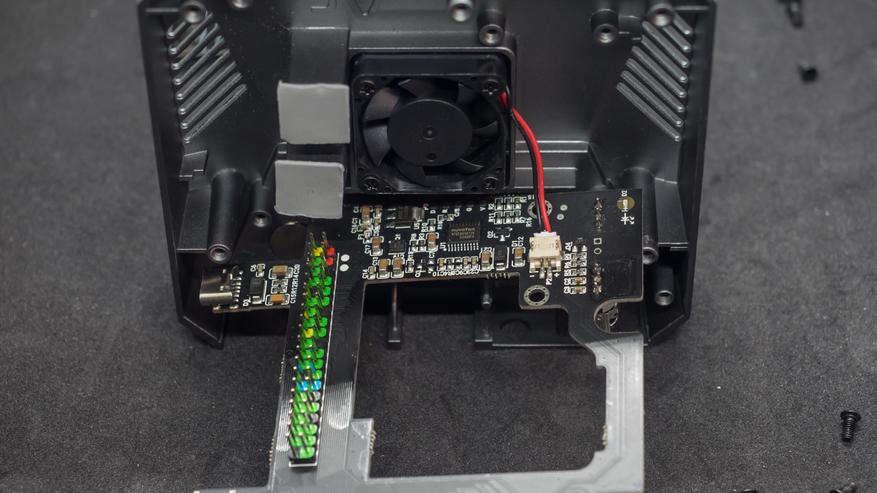

С внутренней стороны верхней платы расширения находится разъем подключения вентилятора, тут видно и разъем продолжающий шину GPIO- через него на одноплатник будет подаваться питание — здесь же находится и USB Type C порт, заменяющий штатный и располагающийся на той же стороне что и все остальные разъемы.

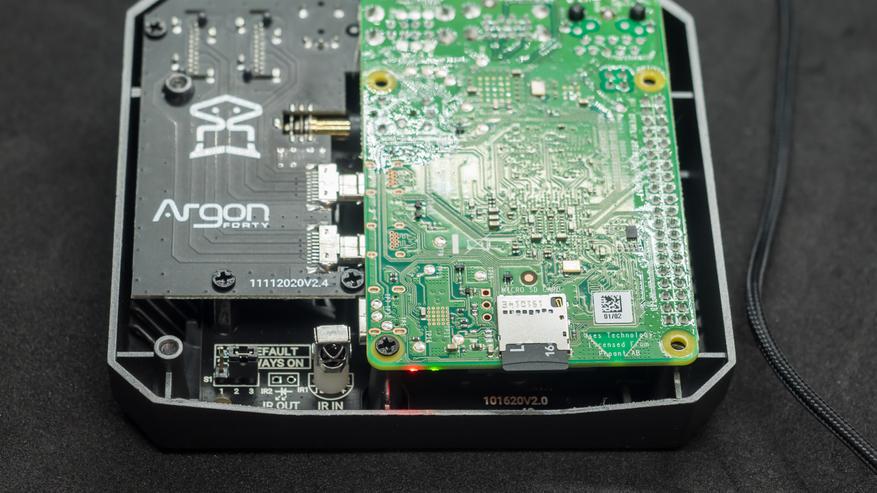

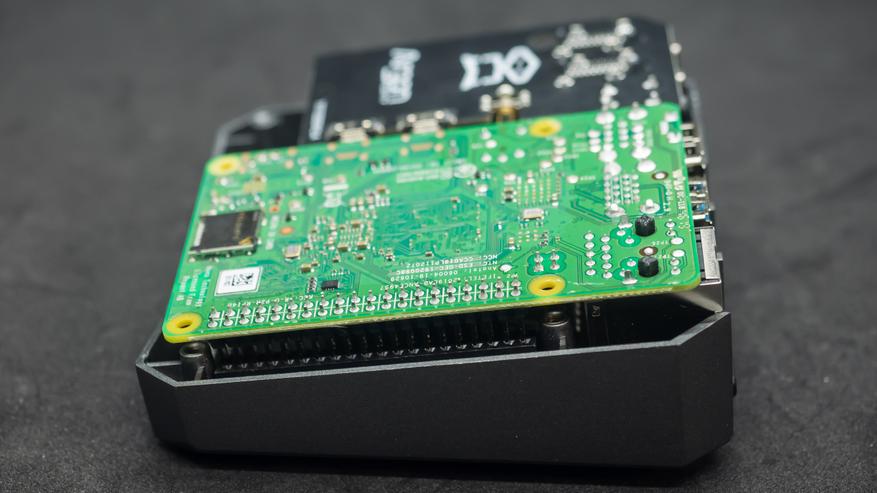

Теперь внимательно совмещаем шину GPIO одноплатника с разъемом платы корпуса и аккуратно соединяем, при этом одноплатник с уже подключенным расширением устанавливается на свое штатное место.

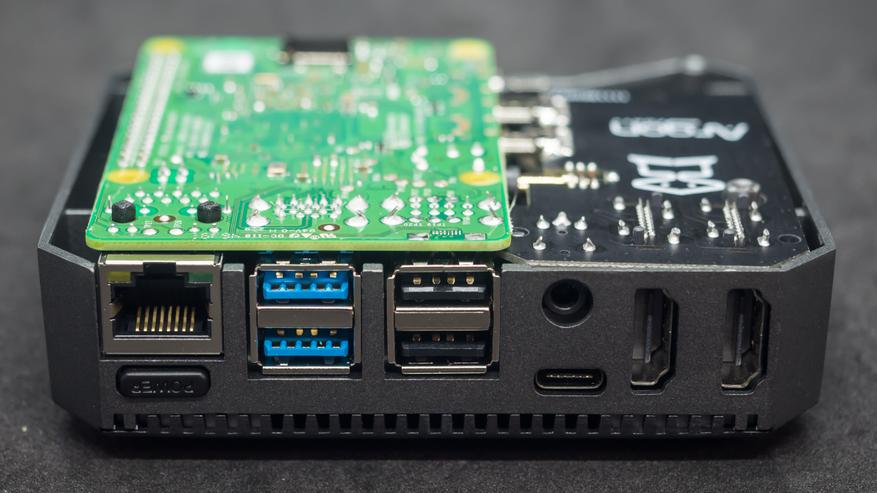

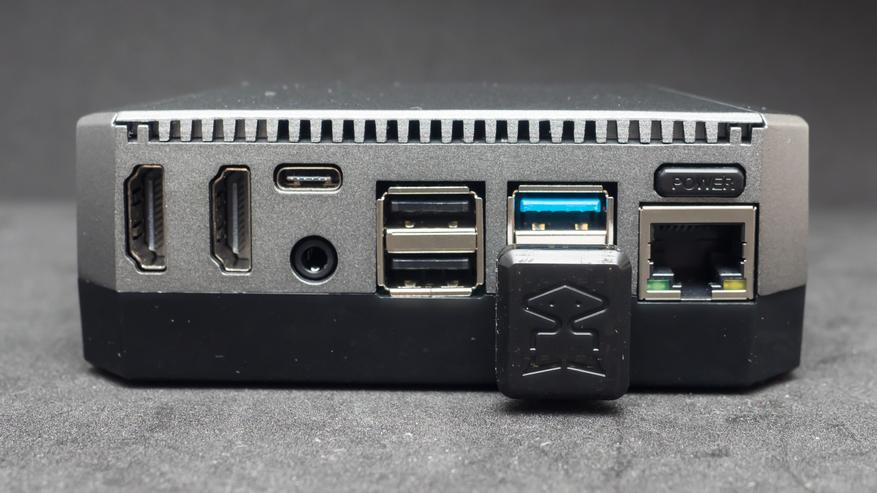

Теперь все разъемы — штатные USB и LAN, а также выведенные платами расширения — HDMI, audio, разъем питания и кнопка включения — находятся на одной стороне корпуса.

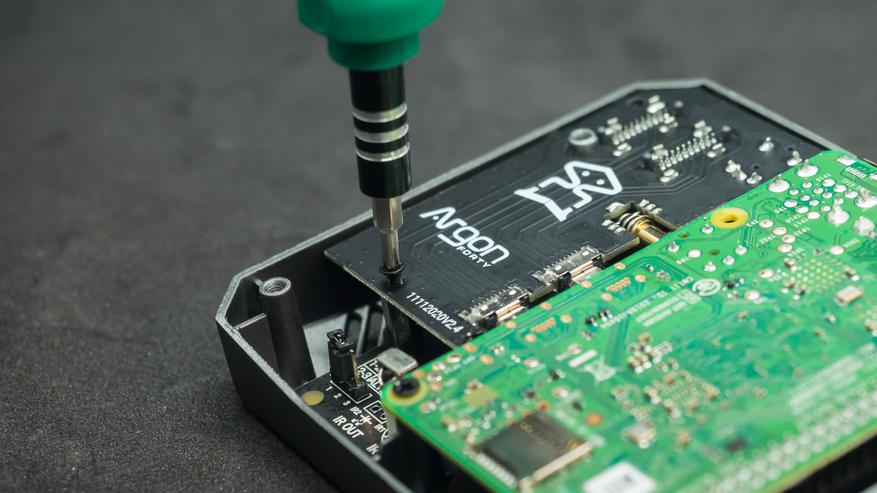

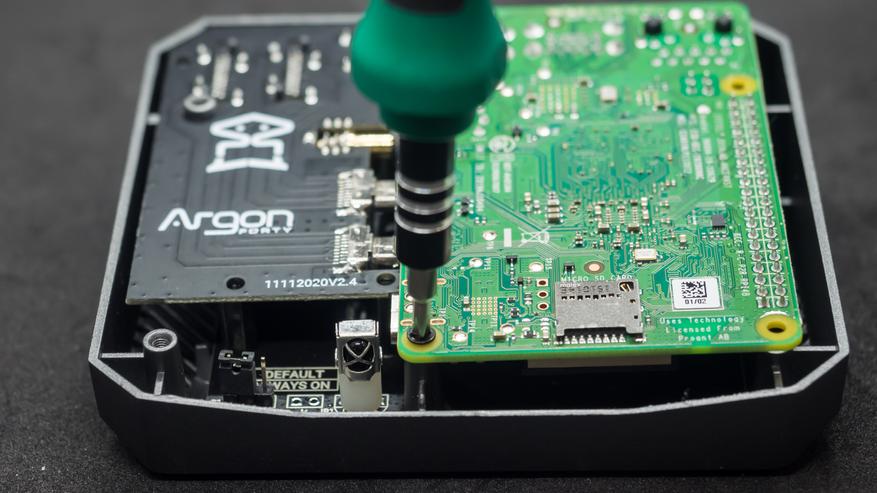

Настала очередь коротких винтов комплектного крепежа — согласно инструкции закрепляем в одной, пока, точке плату Raspberry.

Остальные предназначены для платы расширения. Аккуратно, но плотно завинчиваем крепеж, теперь одноплатник, хоть и не полностью, но уже надежно закрепляется в корпусе.

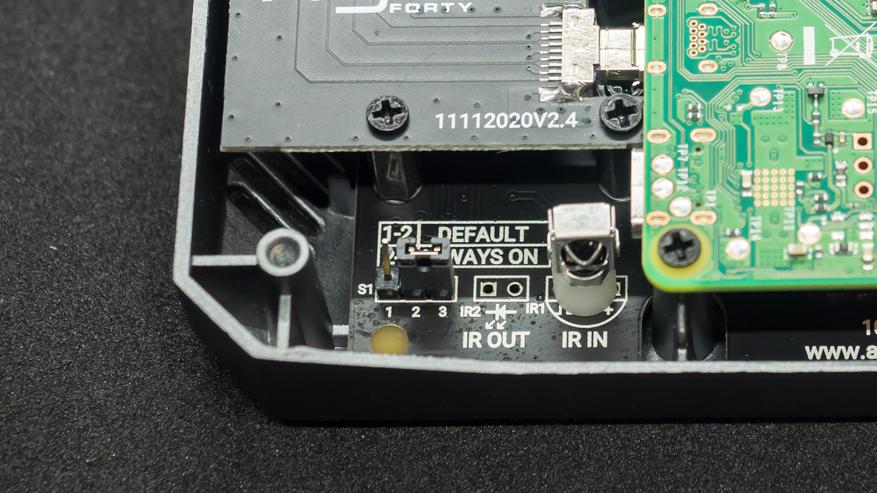

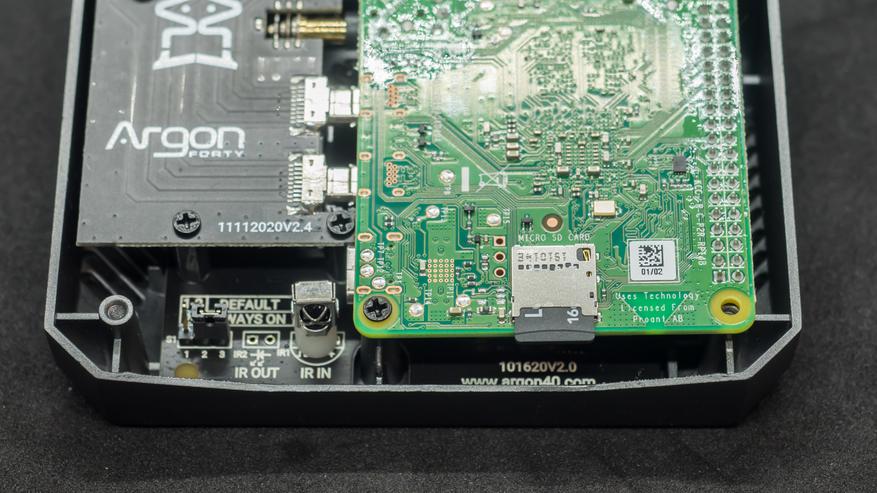

Теперь установим режим питания — их есть два, переключаются они при помощи джемпера на плате крышки корпуса. По умолчанию установлен режим включения с кнопки.

Мне удобнее использовать режим всегда включено, поэтому я переключил джемпер на контакты 2-3. В этом случае одноплатник автоматически включится при подаче питания.

Bootloader

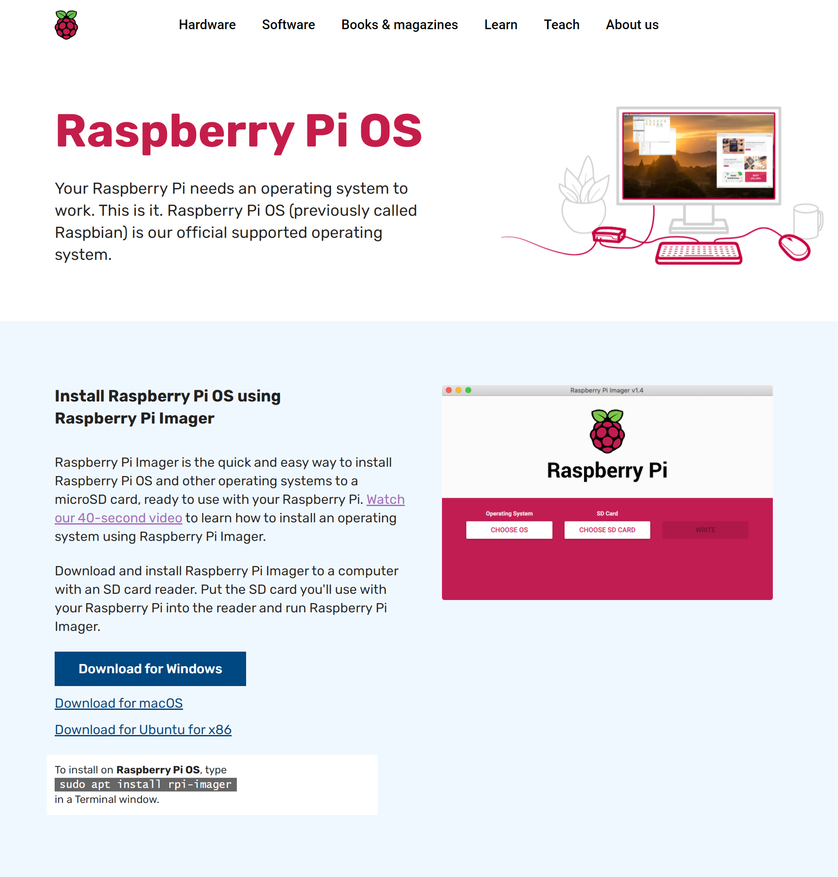

Теперь нужно обновить bootloader одноплатника, для активации режима загрузки с USB. И делать это надо на этом этапе, так как при полной сборке — необходимый для этой процедуры micro SD разъем будет закрыт корпусом. Нам понадобится штатная утилита Raspberry Pi Imager.

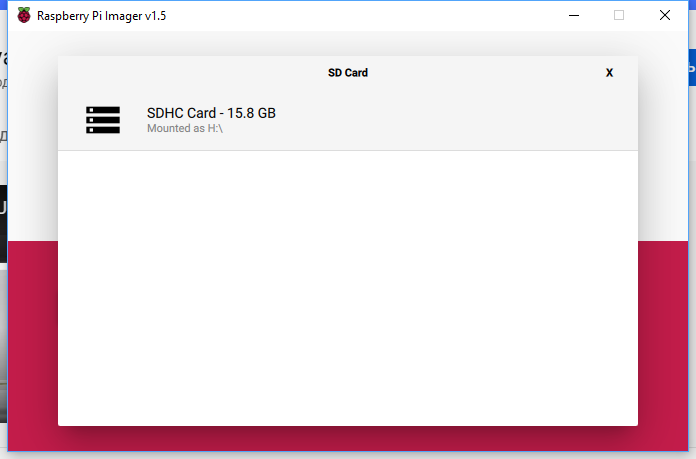

Качаем и устанавливаем ее, находим рабочую micro SD карту — можно и небольшого объема, и запускаем прошивальщик.

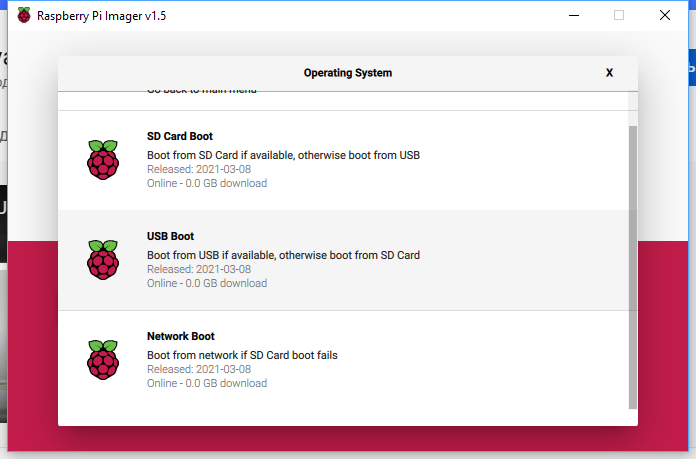

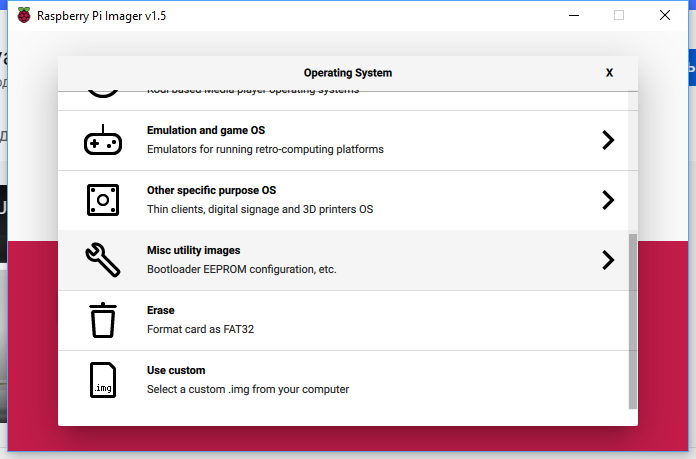

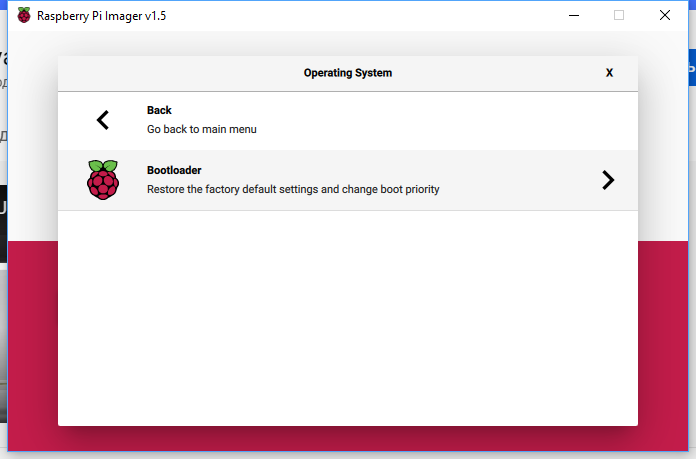

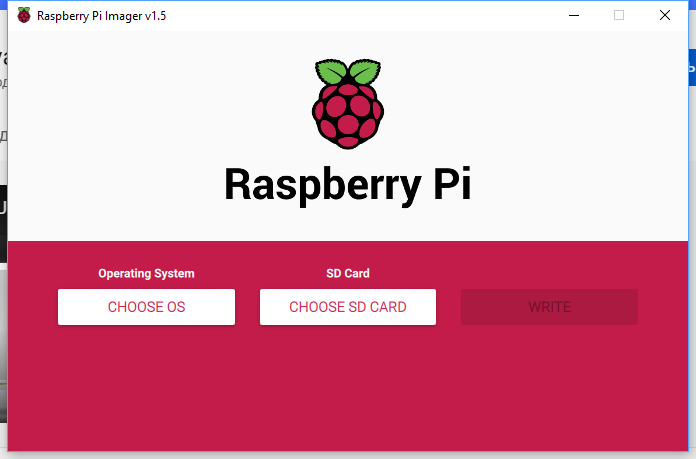

Нажимаем на кнопку выбора операционной системы и тут ищем раздел разное. В нем находится единственный на момент съемки этого видео раздел bootloader

Если сравнивать с моим уроком 2021 года по установке Home Assistant — то в этом разделе произошли некоторые изменения. Теперь тут несколько вариантов bootloader в зависимости от того, какая загрузка вам нужна. Я выбрал USB Boot.  После этого нажимаем на кнопку выбора носителя — тут должна определится подключенная SD карта. Объем записи небольшой, так что размер значения не имеет.

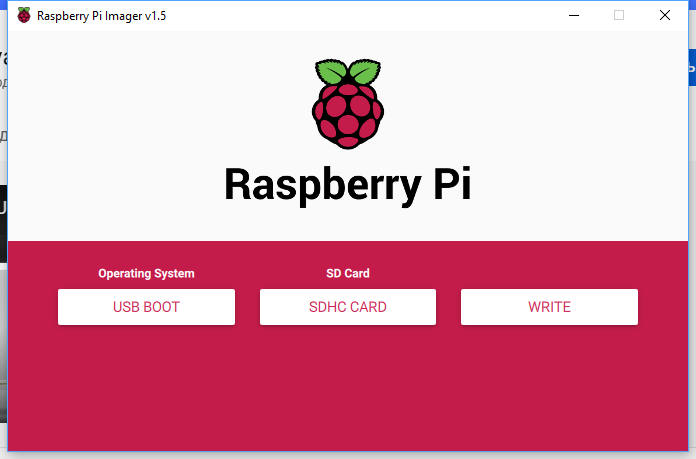

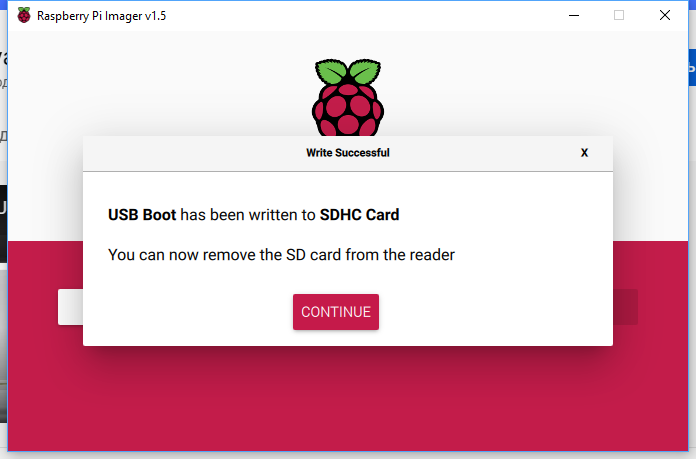

Прошивальщик готов к записи — осталось нажать кнопку write.  После этого, программа качает из сети и записывает bootloader на флешку. Процесс довольно быстрый но не мгновенный, известны случаи когда по какой-то причине запись не осуществлялась, соответственно загрузчик не обновлялся.

Записанную карточку устанавливаем в card reader одноплатника.

Подаем питание, на этом этапе ничего больше подключать не надо.

Процесс обновления весьма быстрый, о его успешном завершении свидетельствует быстро мигающий зеленый светодиод. Если он ведет себя как-то по другому, нужно перезаписать либо заменить и записать карту о попробовать снова.

Сборка — нижняя часть

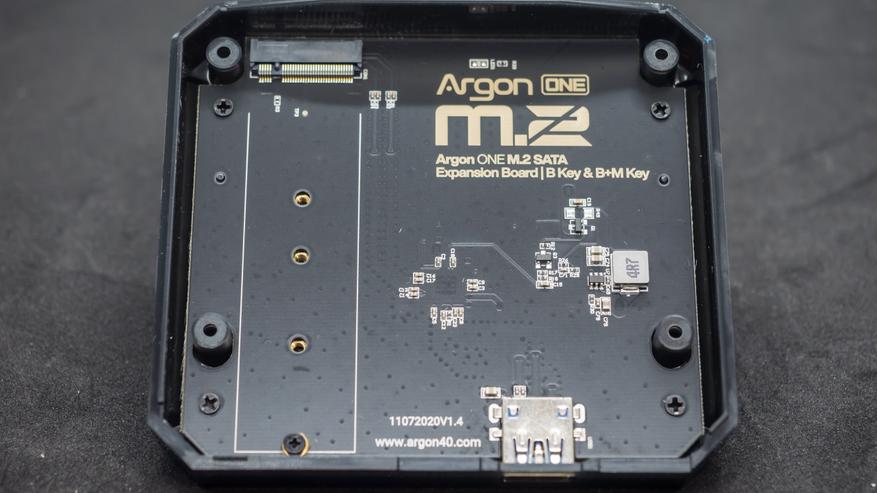

Теперь перейдем к нижней части корпуса — тут находится плата для установки M.2 SSD диска, так что нам понадобится и он.

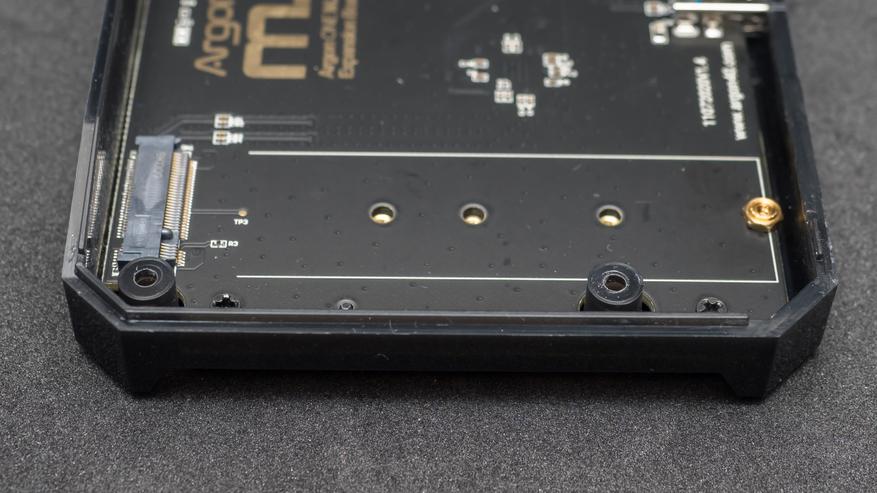

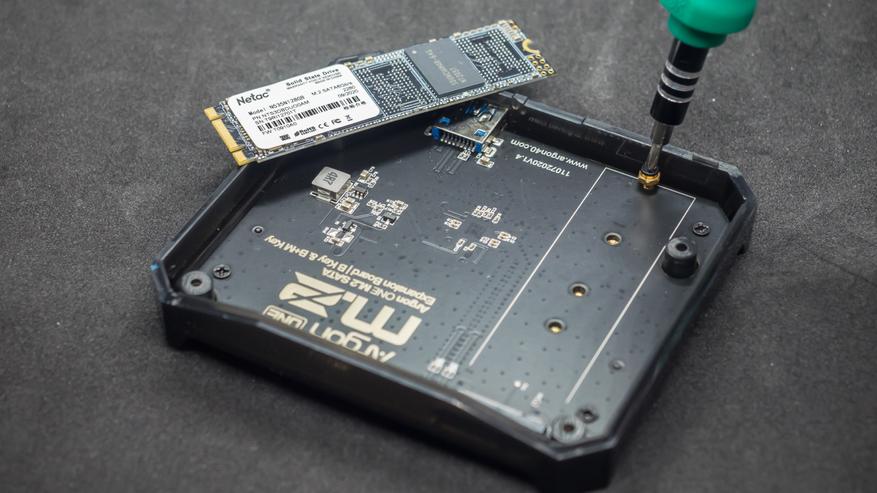

На плате имеются 4 винтовых крепления для дисков разной длины, сам же крепежный винт уже завинчен в последнем, которое кстати нам и пригодится.

Снимаем винт — он состоит из двух частей, золотистой — подставки и черной — винта крепежа. Сначала ставится золотистая.

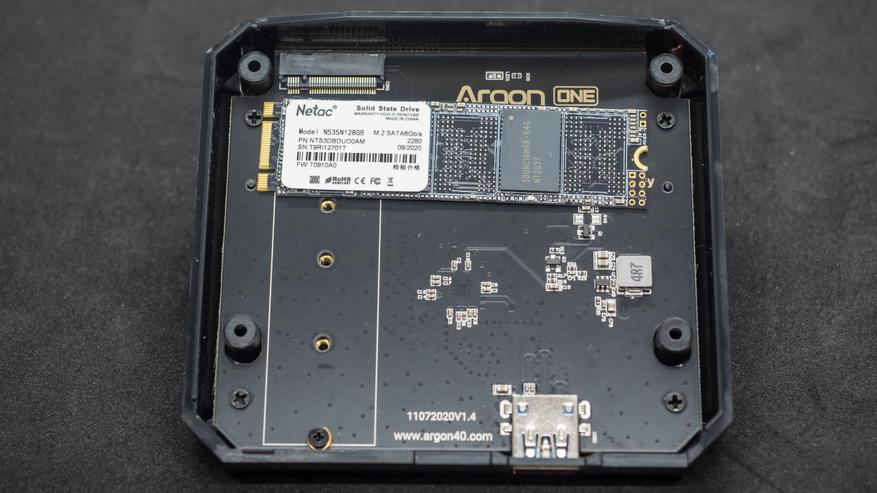

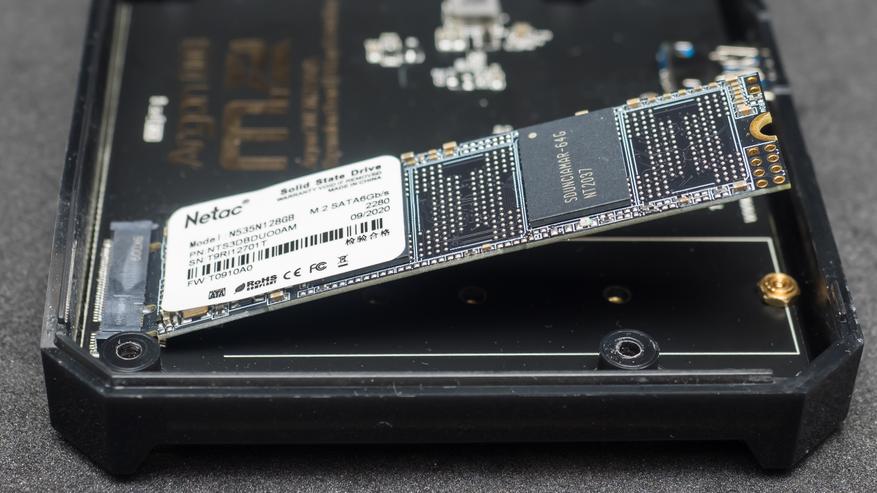

Устанавливаем диск — он вставляется в разъем под углом, до упора.

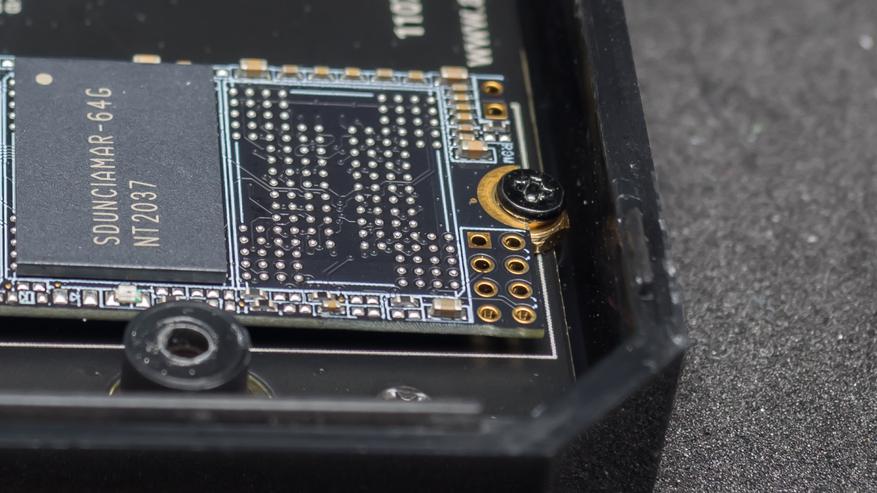

Теперь прижимаем его и закрепляем к плате расширения при помощи того самого крепежного винта.

После этого можно записать на диск образ операционной системы. Удобнее всего использовать для этого USB кабель папа-папа, но в крайнем случае можно обойтись USB удлинителем и комплектным П образным переходником.



Запись образа

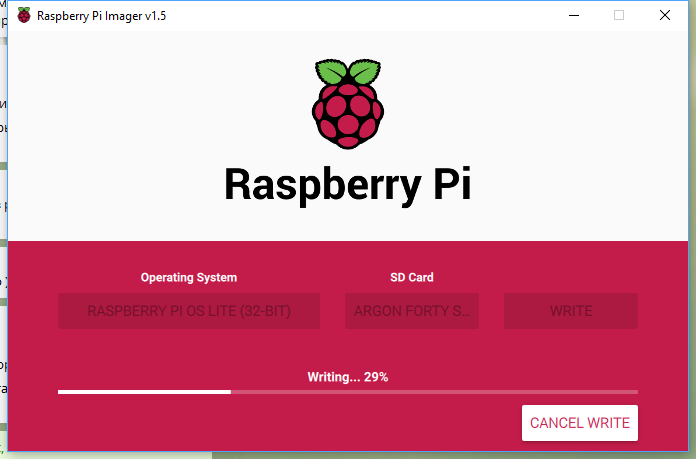

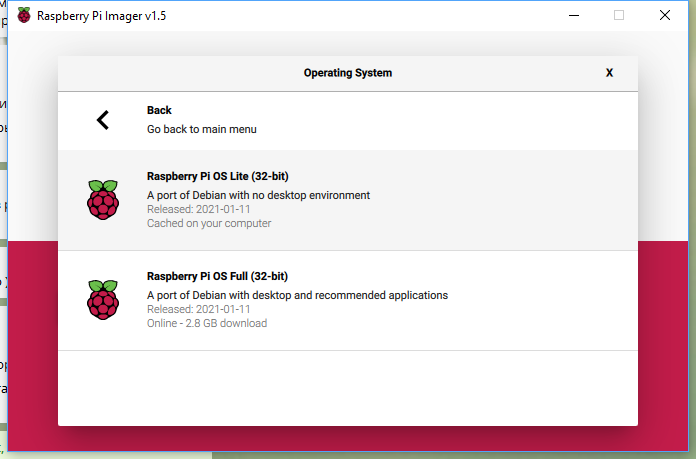

Подключаем диск к компьютеру и снова запускаем штатный прошивальщик. Идем в выбор операционных систем — раздел Raspberry Pi OS другие. Тут выбираем Lite версию, без десктопа, он нам не нужен. Напомню что процесс установки Home Assistant Supervised показан в моем уроке.

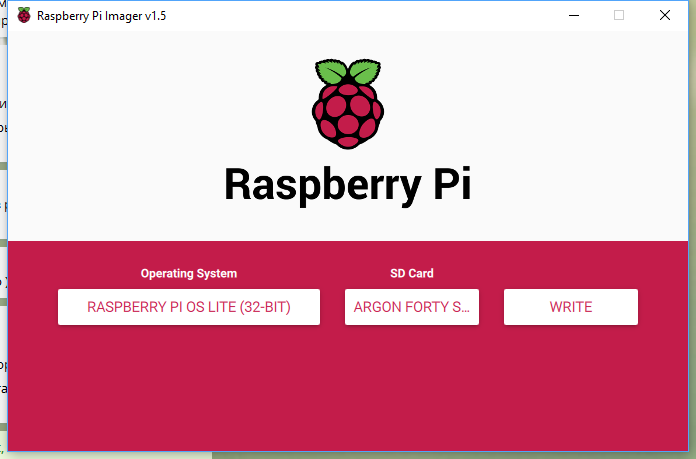

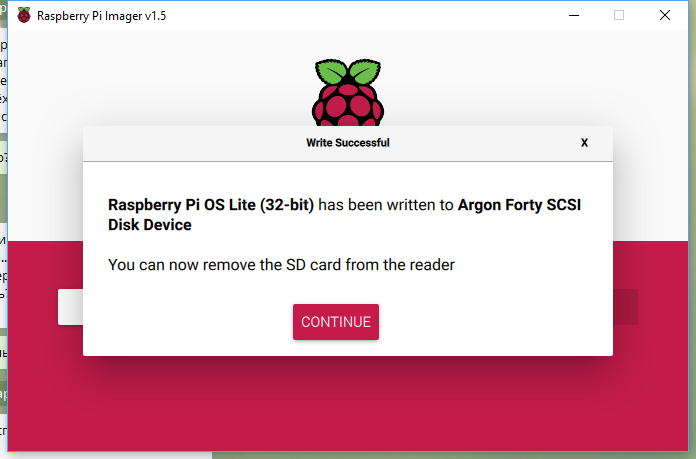

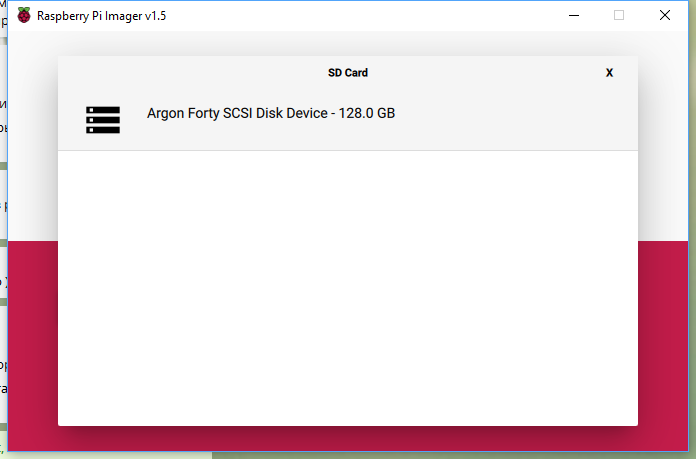

Вот так определился подключенный к плате расширения диск. В моем случае объем на 128 ГБ. Прошивальщик готов к работе — нажимаем write и ждем завершения процесса.

Он может занять некоторое время, так как образ качается из сети, сама запись — если через USB 3, то довольно быстрый. Образ записан — теперь надо отсоединить диск от компьютера и подключить его снова.

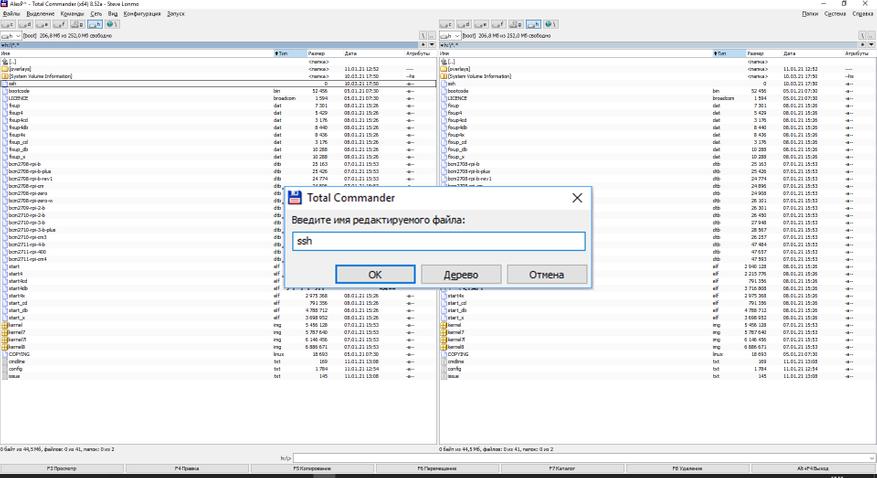

Комп увидит небольшой загрузочный раздел, в котором необходимо создать пустой файл с названием ssh без расширения, это нужно для включения доступа к консоли управления.

Завершение сборки

Завершаем сборку — совмещаем нижнюю часть корпуса с верхней половинкой, в этом случае внутри никаких соединений нет, все снаружи.

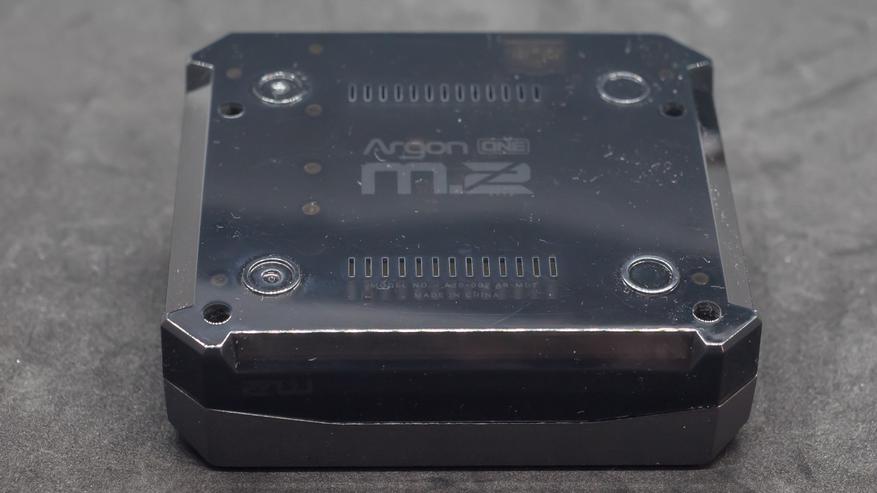

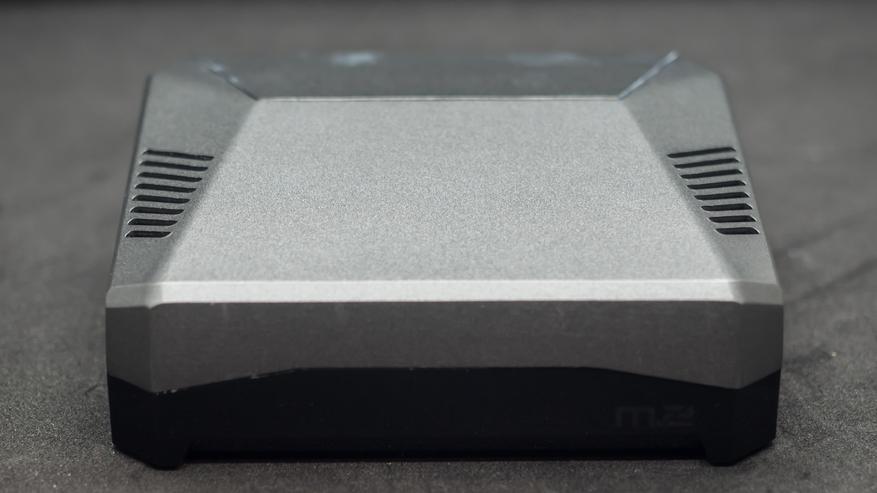

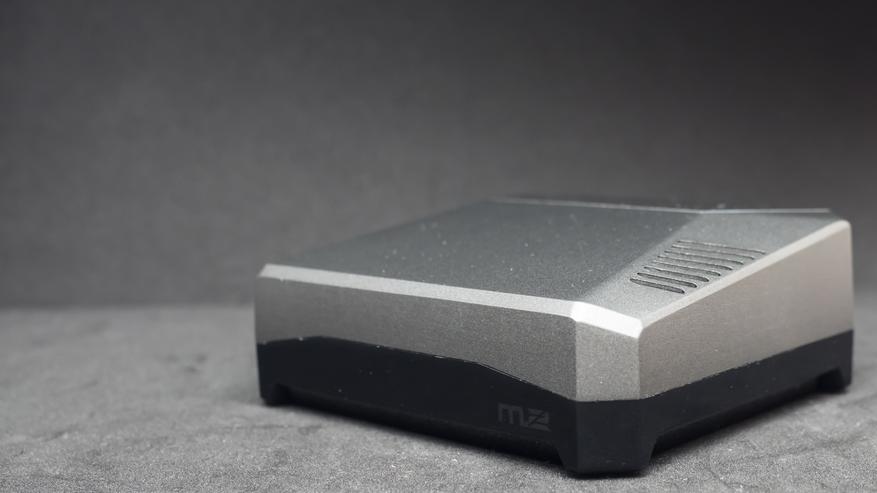

Низ корпуса не участвует в охлаждении, поэтому сделан из полупрозрачного темного пластика, не выбиваясь из общей цветовой палитры. Для свободного движения воздуха при работе вентилятора — тут имеется специальная перфорация.

Используем оставшиеся четыре винта — длинных и свинчиваем обе половинки корпуса вместе.

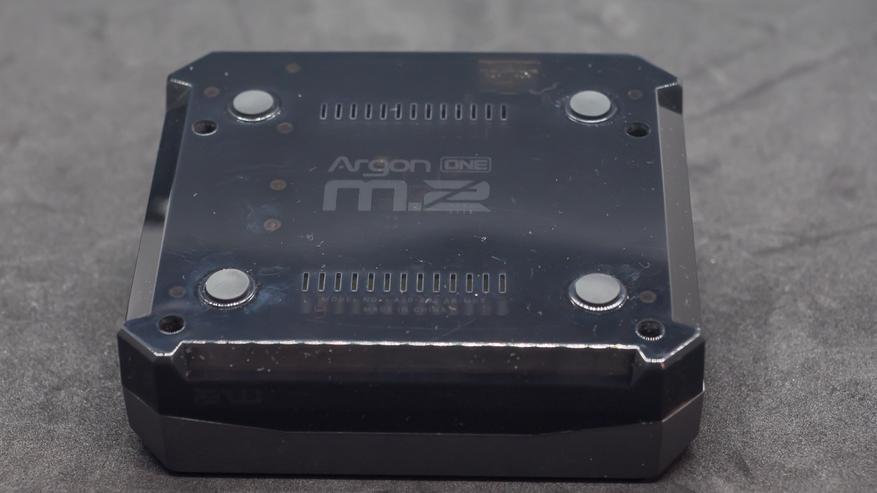

Тут же нам пригодится комплектная наклейка с резиновыми ножками. Устанавливаем их в отведенные для этого места.

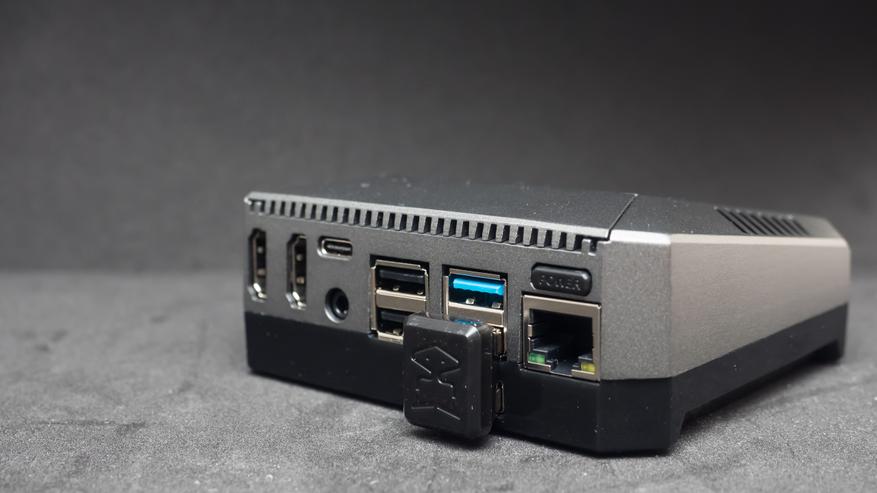

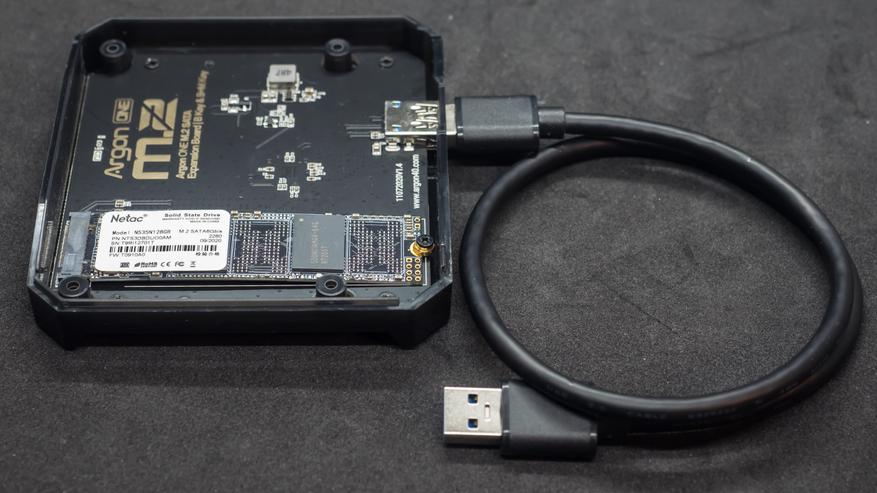

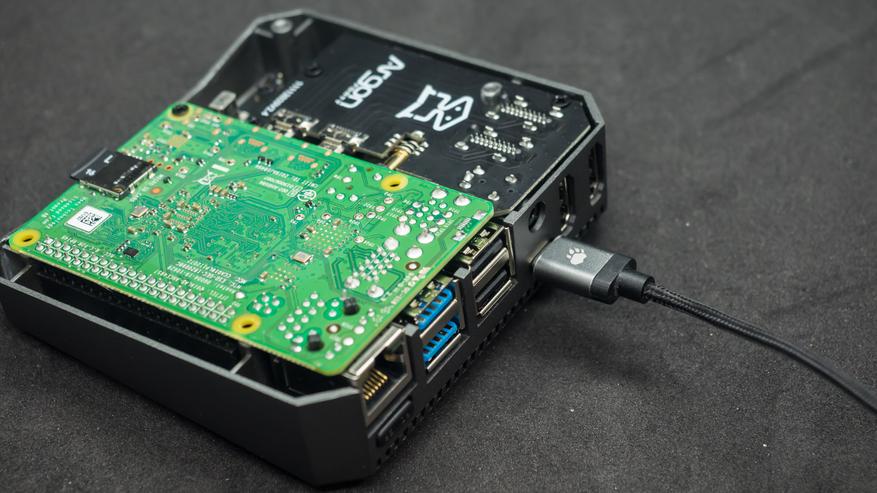

И, наконец, соединяем плату с установленным SSD диском с нижним USB 3,0 портом одноплатника при помощи комплектной перемычки. Напомню, что в этом случае при использовании USB Zigbee стика — обязательно будет нужен USB удлинитель.

Аппаратная часть сервера для управления умным домом полностью собрана и готова к установке и использованию.

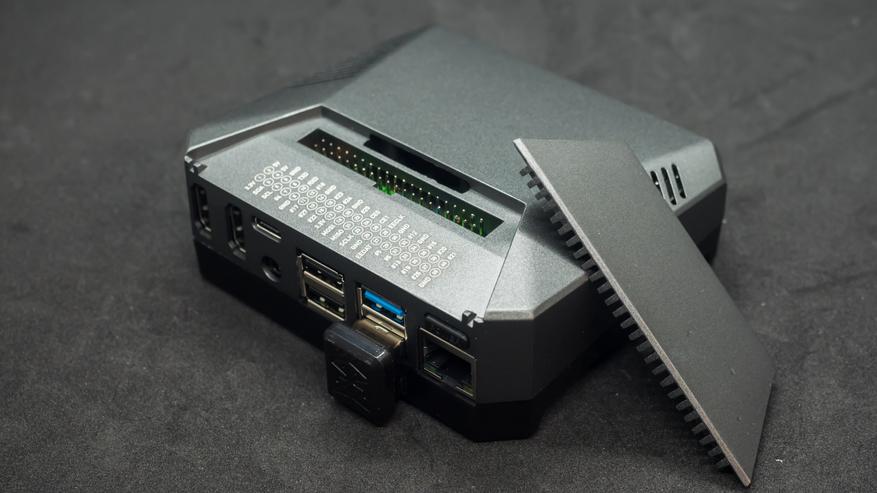

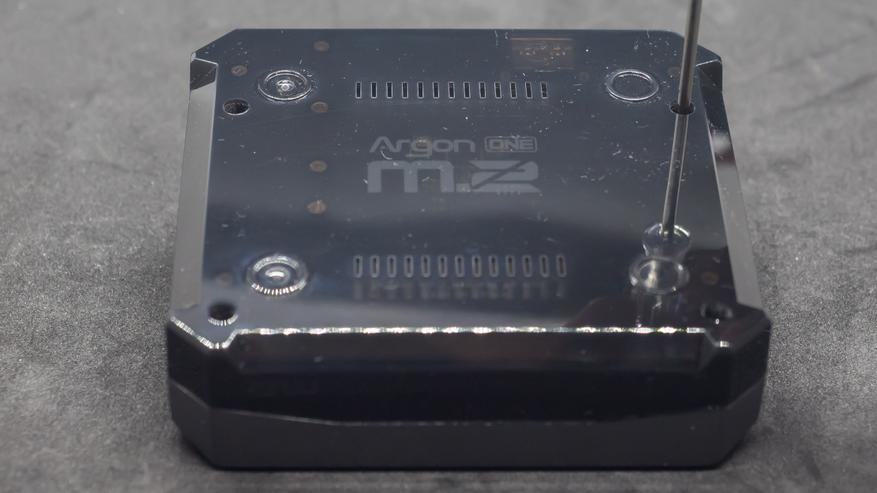

Если для каких-то целей вам понадобится доступ к GPIO шине устройства — она находится под съемной крышкой сверху. Крышка держится на магнитах, пользоваться ей легко.

Использование

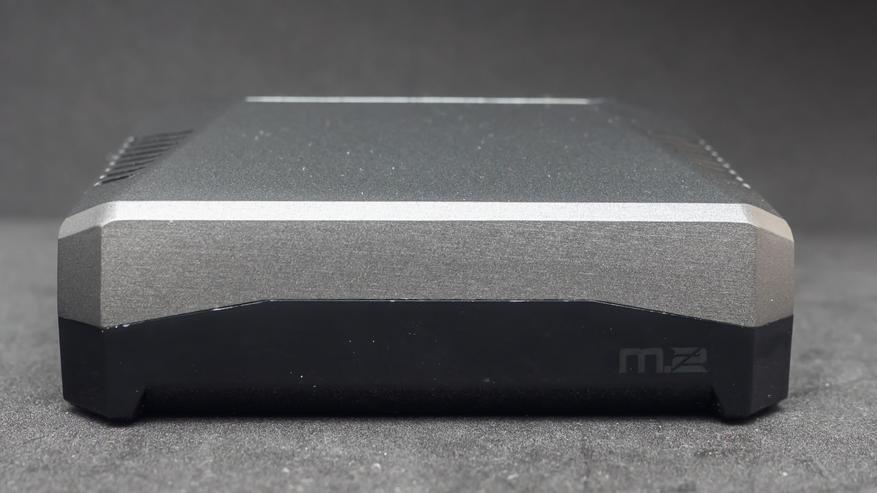

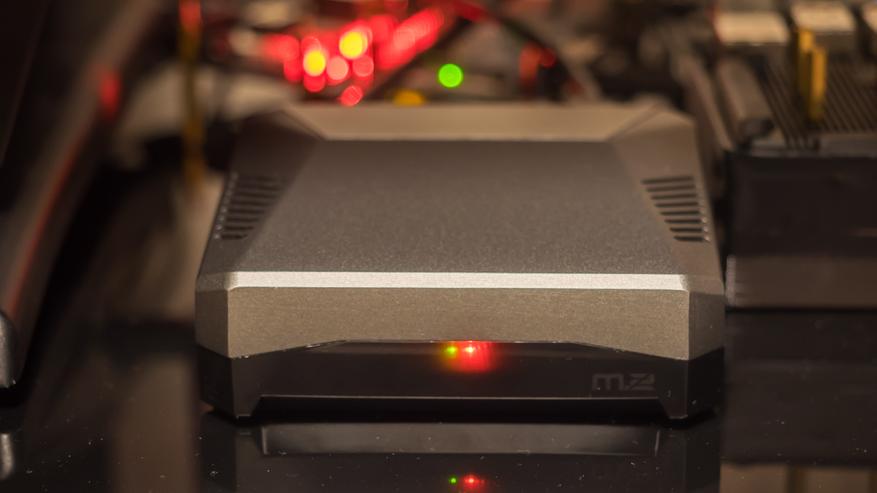

При работе — на фронтальной части корпуса, видна активность светодиодов через полупрозрачный материал корпуса.

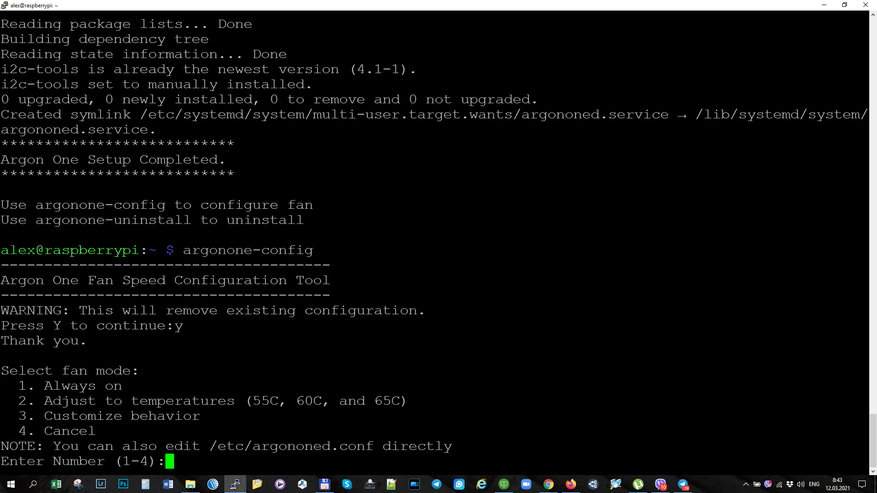

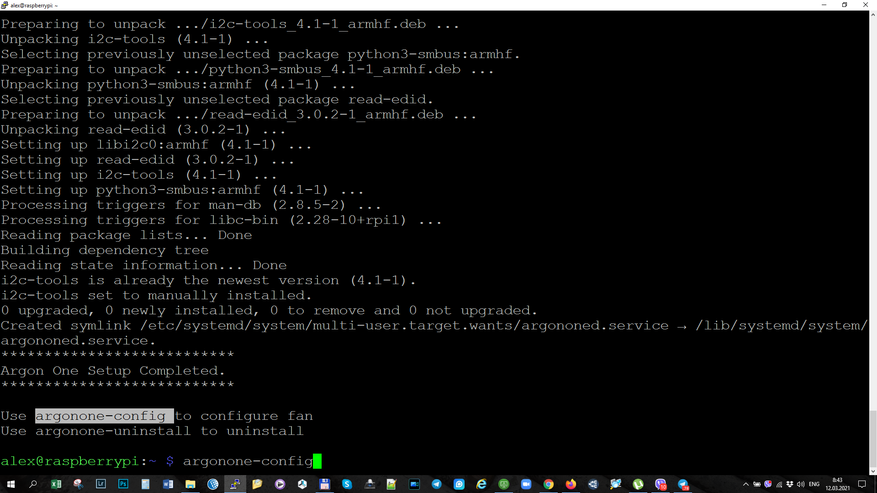

Конфигуратор работы вентилятора ставим командой

curl https://download.argon40.com/argon1.sh | bash

Для настройки используется сервис

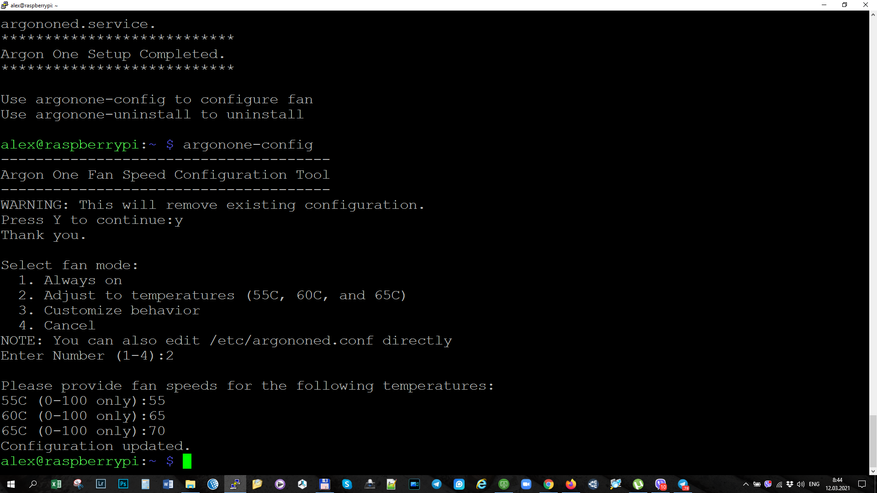

argonone-config

Вентилятор может быть всегда включен, работать в режиме 25, 50 и 100 % мощности в зависимости и трех установленных значений температуры или настроен кастомно.

Я оставил второй режим, только поднял на 5С второй и третий предел (50 и 100 % мощности вентилятора)

Установка Supervised Home Assistant — описана в моем уроке номер 1.1 Самое начало где показано обновление bootloader и запись образа — можно пропустить, мы это уже сделали, далее — идем по шагам инструкции.

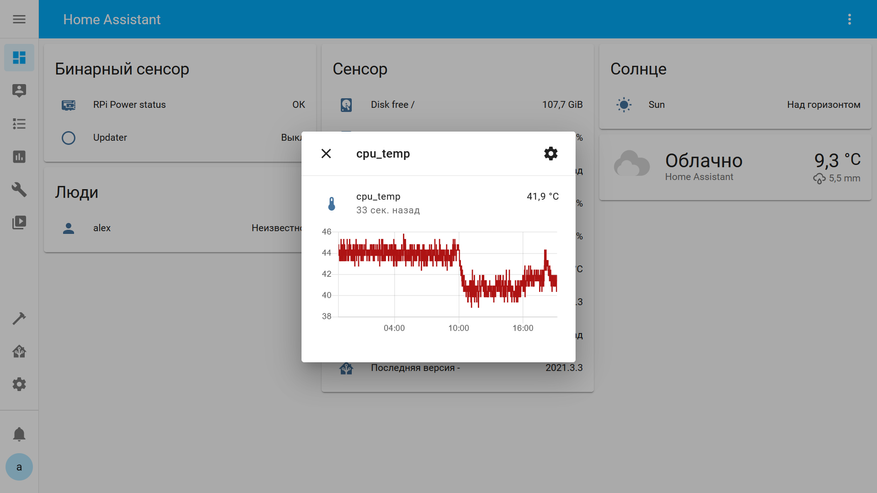

Что касается температурного режима — до включения вентилятора дело не доходит, крышка корпуса отлично с этим справляется, пассивного режима полностью хватает.

Видео версия обзора

Вывод

Лично мне корпус очень понравился — решение все в одном, отличного качества и при этом внешне выглядит очень круто. Если Argon One M.2 — встретился мне год назад, то точно все мои 4ки были бы с ним. Достаточно большая площадь верхней части отлично справляется с охлаждением даже без вентилятора.

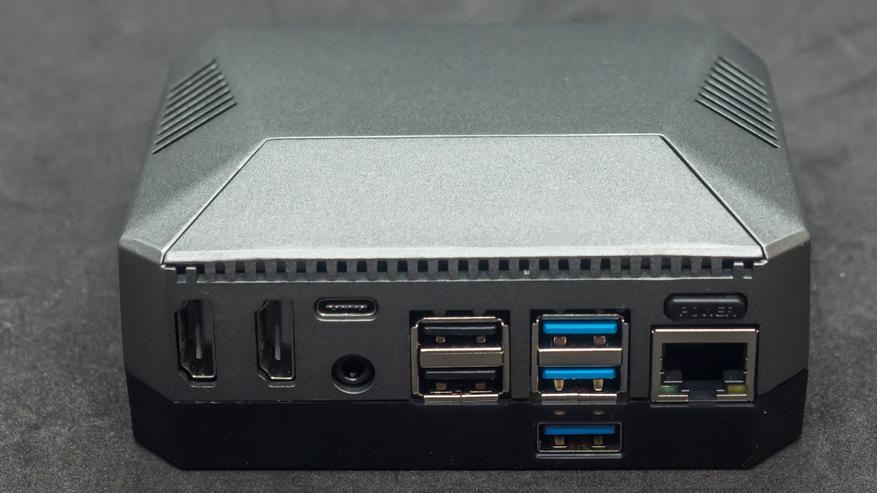

Кроме внешнего вида он еще и удобен — все разъемы выведены назад, в использовании это гораздо практичнее штатного подключения сбоку и конечно надо отметить полноразмерные HDMI. Недостатков этого решения — не вижу, даже на первый взгляд высокая цена, если ее разложить по составляющим, окажется более чем умеренной.

Спасибо за внимание
