Поворотная IP-камера Reolink E1 Pro, интеграция в Home Assistant

Здравствуйте друзья

В этом обзоре снова вернемся к теме видеонаблюдения и производителю камер — Reolink. Это уже моя пятая модель камеры от них, называется она E1 Pro и предназначена для использования внутри помещений. Давайте обо все по порядку.

Официальный магазин Reolink — цена на момент публикации $39.51

Параметры

• Модель Reolink E1 Pro
• Разрешение — 4 МП
• Поворот — 355 ° по горизонтали, 55 °по вертикали
• Угол обзора: 75 °
• Ночная подсветка до 12 метров
• Сеть — wi-fi 2,4 / 5 GHz
• Двусторонняя аудиосвязь
• Запись и тревога по движению
• Многопользовательский доступ

Поставка

Поставляется камера в картонной упаковке черного цвета, на фронтальной части логотип производителя, фото и модель камеры. Сзади указаны основные параметры и возможности по которые я только что уже сказал

Внутри основной коробки — находятся еще две, побольше — с камерой и поменьше — с блоком питания и аксессуарами

Вот так выглядит полный комплект поставки — камера, блок питания, панель для крепления на стену с крепежом и пакет с документацией

Блок питания мне достался со сменной вилкой, европейская — в комплекте, он рассчитан на работу в энергосетях от 100 до 240 Вольт, выдает напряжение 5 В, мощность до 5 Ватт. К минусам можно отнести нестандартный разъем питания, при таком напряжении логичнее было бы использовать micro USB или USB Type C

Съемная пластиковая панель предназначена для установки на стене или потолке при помощи комплектного крепежа, камера устанавливается на нее. Инструкция на пяти языках — самый понятный мне — английский, наклейка предупреждение о съемке и шаблон для разметки отверстий на стене.

Конструкция

Камера состоит из двух частей — плоской неподвижной платформы и шарообразной поворотной головы. Внутри нее находится подвижный по вертикали объектив.

Над объективом находится датчик освещенности, под ним — микрофон, по бока — 8 ИК светодиодов.

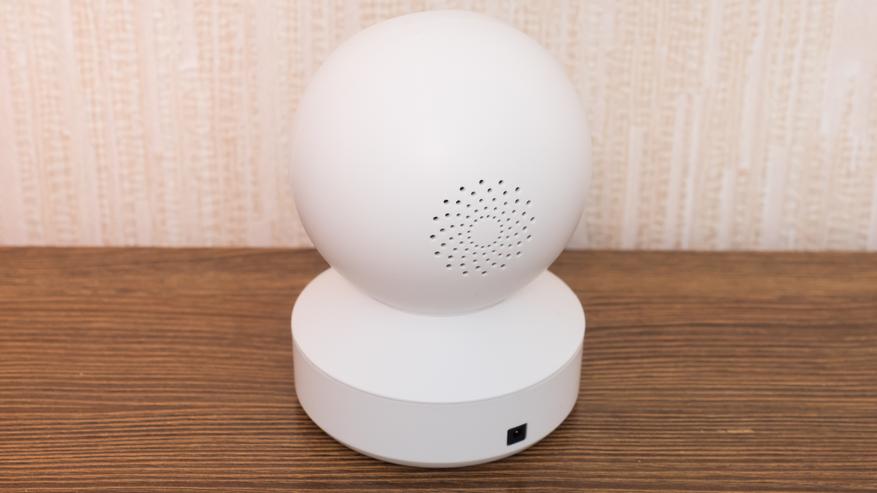

Сзади поворотной головки — находится динамик, для него в корпусе предусмотрена перфорация.

В нижней части корпуса — замок, которые позволяет устанавливать камеру на съемную панель.

Камера весьма похожа на IP камеры Xiaomi — вот так она выглядит в сравнении с классическим грибком Mijia

Даже разъем для карты памяти micro SD находится там же где у Mijia. Рядом с ним — кнопка reset ее можно нажимать без скрепки

У меня нашлась свободная карта памяти на 64 ГБ — которая отлично определилась камерой

При включении камеры — происходит калибровка двигателей по горизонтали и вертикали, после чего камера восстановит свое положение (см. в видеоверсии)

Приложение

Для работы с камерой используется приложение Reolink, которое ставится из Play Market. Оно обеспечивает доступ через облако из любой точки мира. Нажимаем на кнопку добавить устройство, сканируем с нижней части камеры QR код и нажимаем на кнопку wi-fi не настроен.

При подаче питания не настроенная камера, на английском, повторяет фразу о готовности к подключению, если этого нет — зажимаем кнопку reset. Вводим название и пароль своей сети, после чего на экране телефона появляется QR код — который нужно показать камере.

Далее камера соединяется с сетью инициализируется и можно приступить к настройке. В окне логин и пароль — нужно ввести только пароль — два раза, дать имя камере, после чего настройка будет завершена.

Окно камеры появляется в списке камер Reolink, нажав на него — мы попадаем в плагин камеры. В верхней части находится окно онлайн просмотра, тут же все органы управления. Первая кнопка под окном — пауза, для остановки живого стрима.

Далее — кнопка которая включает передачу аудио, снимок — который сохраняется локально на телефон, запуск съемки видео с камеры, которое тоже будет хранится на телефоне.

Далее идет кнопка выбора желаемого качества видеопотока, раскрытие окна просмотра на весь экран. В нижней части экрана находится еще один ряд кнопок — первая включает режим двусторонней аудиосвязи.

Кнопка Клип — это что-то вроде увеличительного стекла, передвигая область по изображению внизу, получаем его в увеличенном виде вверху. PTZ — открывает окно управления поворотной головой с возможностью сохранять точки положения. Вкладка просмотра записи — показывающая сохраненные видео на тайм лайне и в виде отдельных блоков

Камера быстро откликается на команды управления поворотом головки. Удаленное управление — зависит от качества интернет канала, но тоже работает довольно быстро (см. в видеоверсии)

Меню настроек

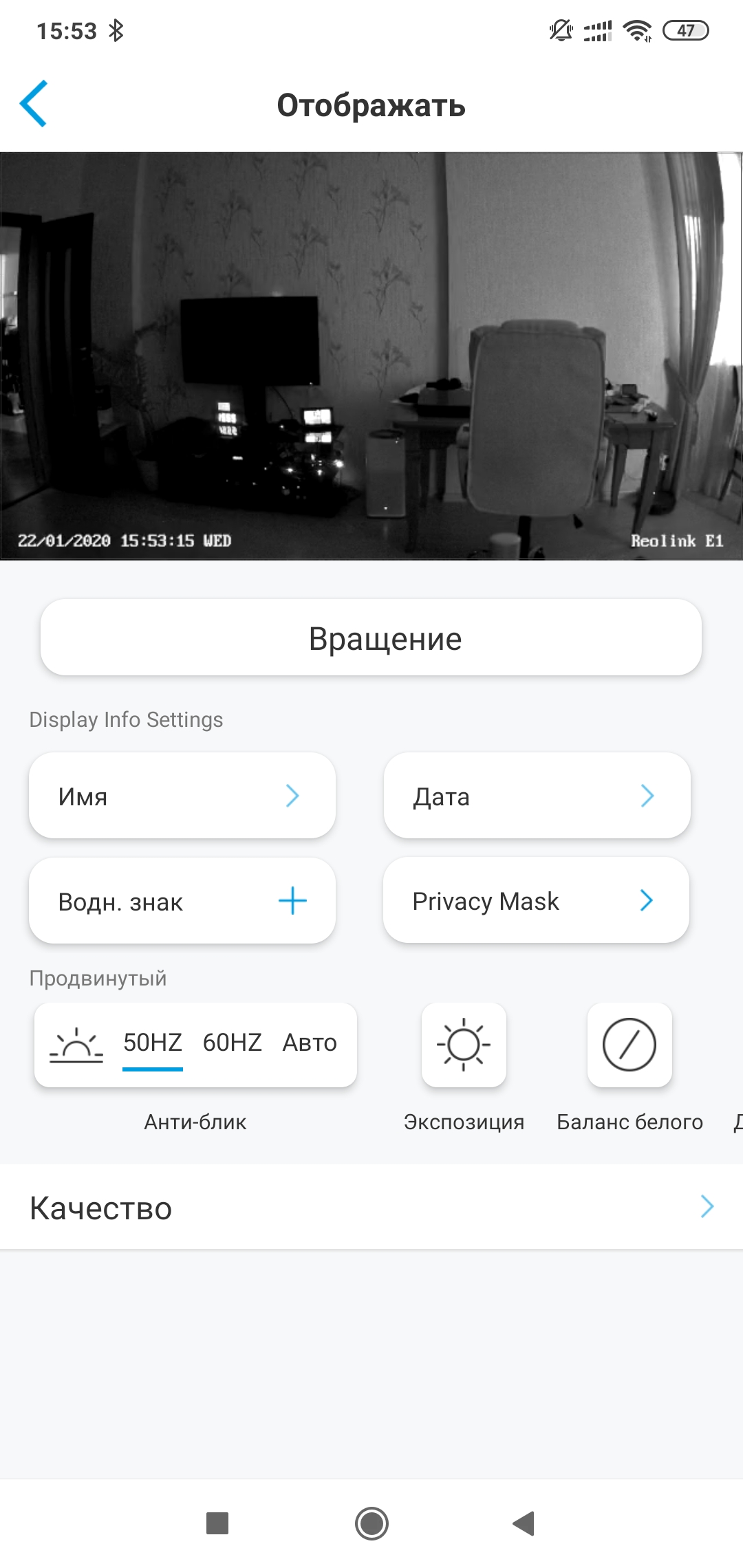

Перейдем к меню настроек — первая опция тут Изображение. Здесь производятся все настройки связанные с картинкой с камеры. Вариант переворота изображения тут только один — вертикально.

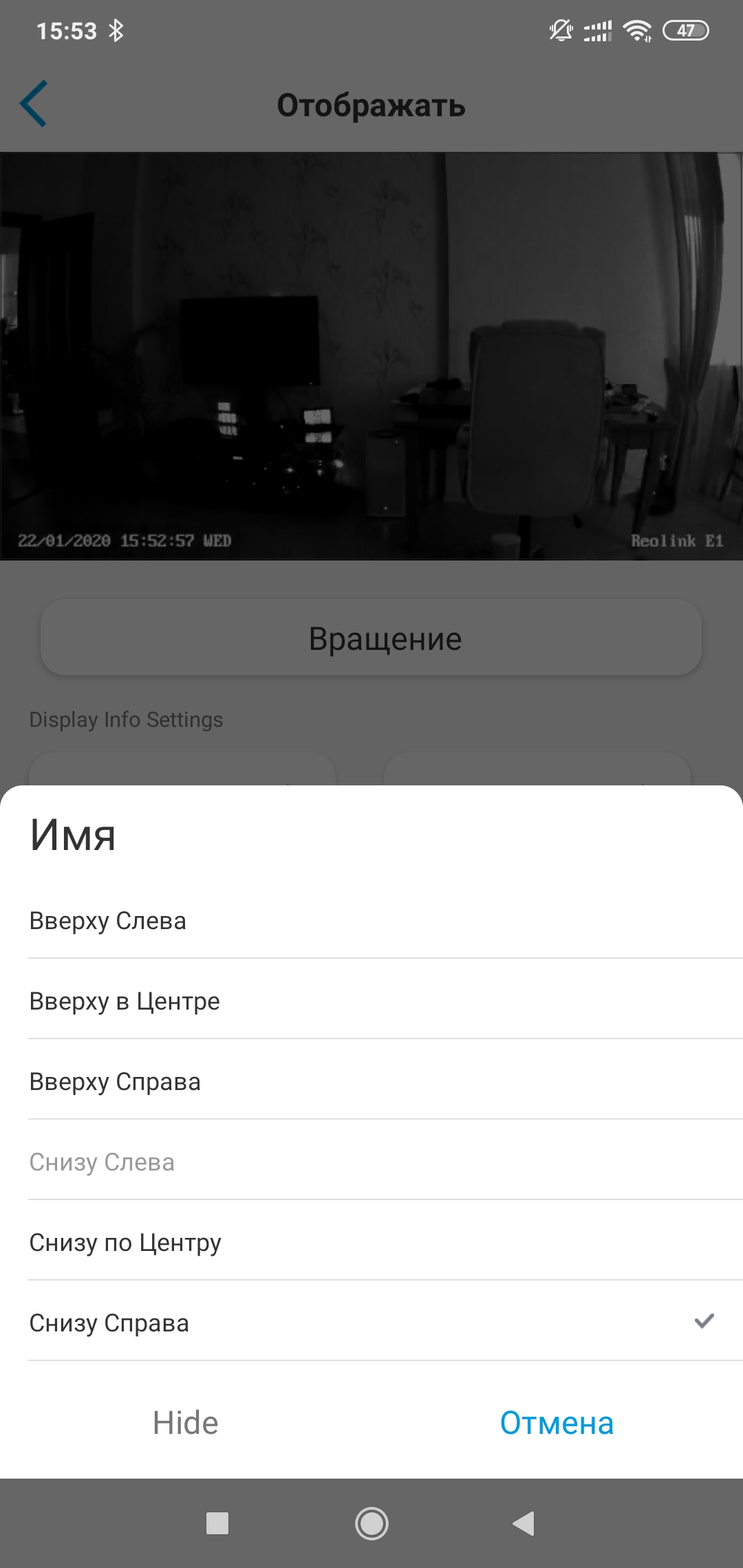

Тут же настраивается положение названия камеры, даты и времени на кадре. При желании можно включить или отключить водяной знак с названием бренда

Опция приватности позволяет затемнить от одной до четырех  прямоугольных областей — их не будет ни в кадре, ни соответственно на записи.

В зависимости от условий съемки и желаемого результата, тут есть 6 опций настройки изображения — антиблик, который поможет избежать мерцания от ламп дневного света, настройки экспозиции и баланса белого

Режим ночной или дневной съемки, режим подсветка — это программное осветление темных частей изображения и режим цифрового шумоподавления. Подробно рассматривать каждую из этих опций я не буду — это сильно перегрузит обзор, оптимальная комбинация все равно подбирается индивидуально.

Камеры имеет два видео потока — основной и превью. Максимум — это 2560 * 1440 при 20 кадрах в секунду с битрейтом в 4 Мбит, превью имеет одно фиксированное разрешение, до 15 кадров в секунду и битрейт до 512 Кбит/ сек

Перейдем к следующему меню — записи. Оно активируется при наличии карты памяти в устройстве. Тут имеется удобная функция предзаписи — на примере 15 секунд. Камера постоянно держит в кэше часть видео потока, что позволяет записать на карту ролик начинающийся до обнаружения движения. Можно настроить расписание работы функции записи.

Тревожный звук, который аналогично режиму записи можно включать постоянно или по расписанию — включит сигнализацию при обнаружении движения в кадре. Можно использовать штатный звук или записать свои 5 секунд

Работу штатной сигнализации камеры можно увидеть в видеоверсии обзора

Электронная почта

Камера умеет отправлять сообщения на почту при обнаружении движения. Для этого нужно активировать опцию и настроить почтовый ящик для отправления и получения

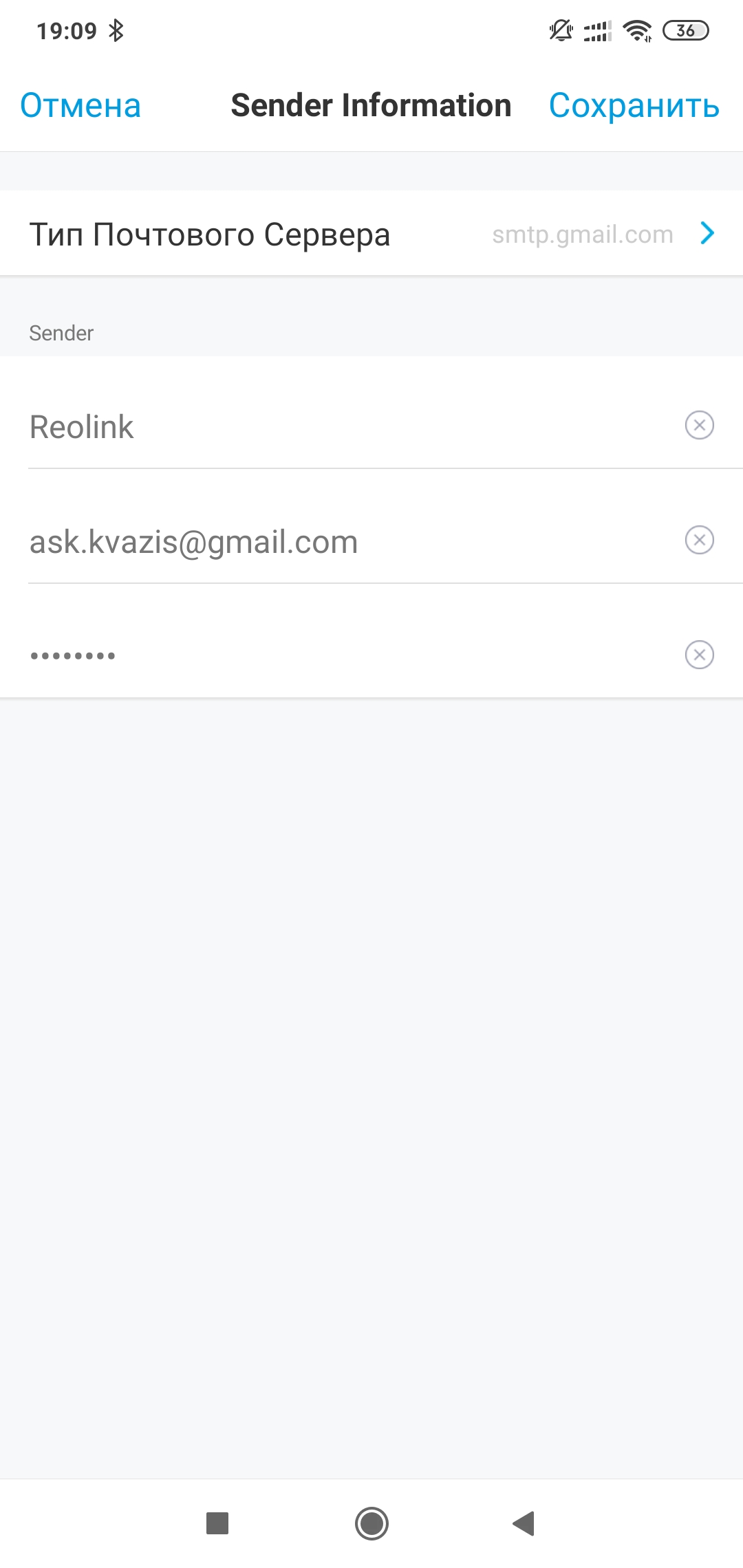

Указываем имя, от которого будут отправляться письма и почтовый ящик для отправления. В моем случае используется сервер gmail. Настройки уже заведены — ничего менять не надо. Указываем от одного до трех адресов получения, причем можно использовать тот же самый адрес что и для отправления

Выбираем что отправлять — письмо без вложений, с видео, фото или текстом, а также минимальный интервал для отправки писем.

Проверяем корректность настроек отправив текстовое сообщение, убеждаемся что все работает правильно. Теперь при обнаружении движения камера будет слать письма, в моем примере с фото.

Фото шлется с разрешением основного потока.

Для gmail — чтобы можно было отправлять таким образом письма нужно в настройках почты разрешить доступ для небезопасных приложений.

Далее в меню имеется расписание работы пуш уведомлений которые приходят в приложение Reolink, управление работой диода активности и инфракрасных диодов подсветки.

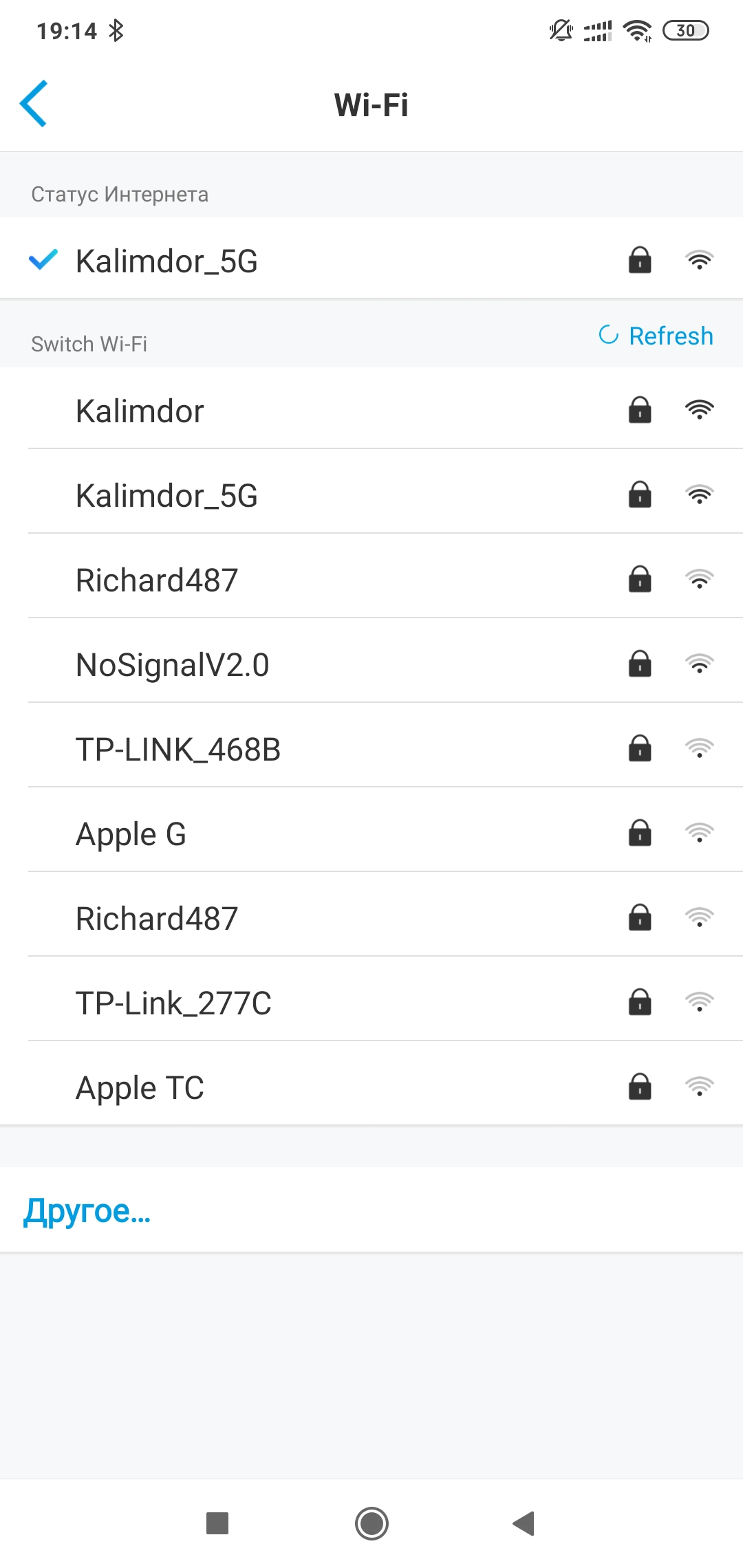

Далее в меню идут — опция поделится доступом к камере для другого аккаунта при помощи QR кода. Аналогично добавлению — только нужно выбирать раздел вай фай уже настроен, можно переключится на другую вай фай сеть как 2.4 так и 5 Ггц, и последняя вкладка — дополнительные настройки. Тут же можно сбросить или перезагрузить камеру.

В разделе пользователей можно добавить учетные записи, как обычные так и администраторские. Далее идет настройка времени и SD карты, в моем случае объемом 64 ГБ. По заявлению производителя, 64 ГБ хватит на 145 часов записей.

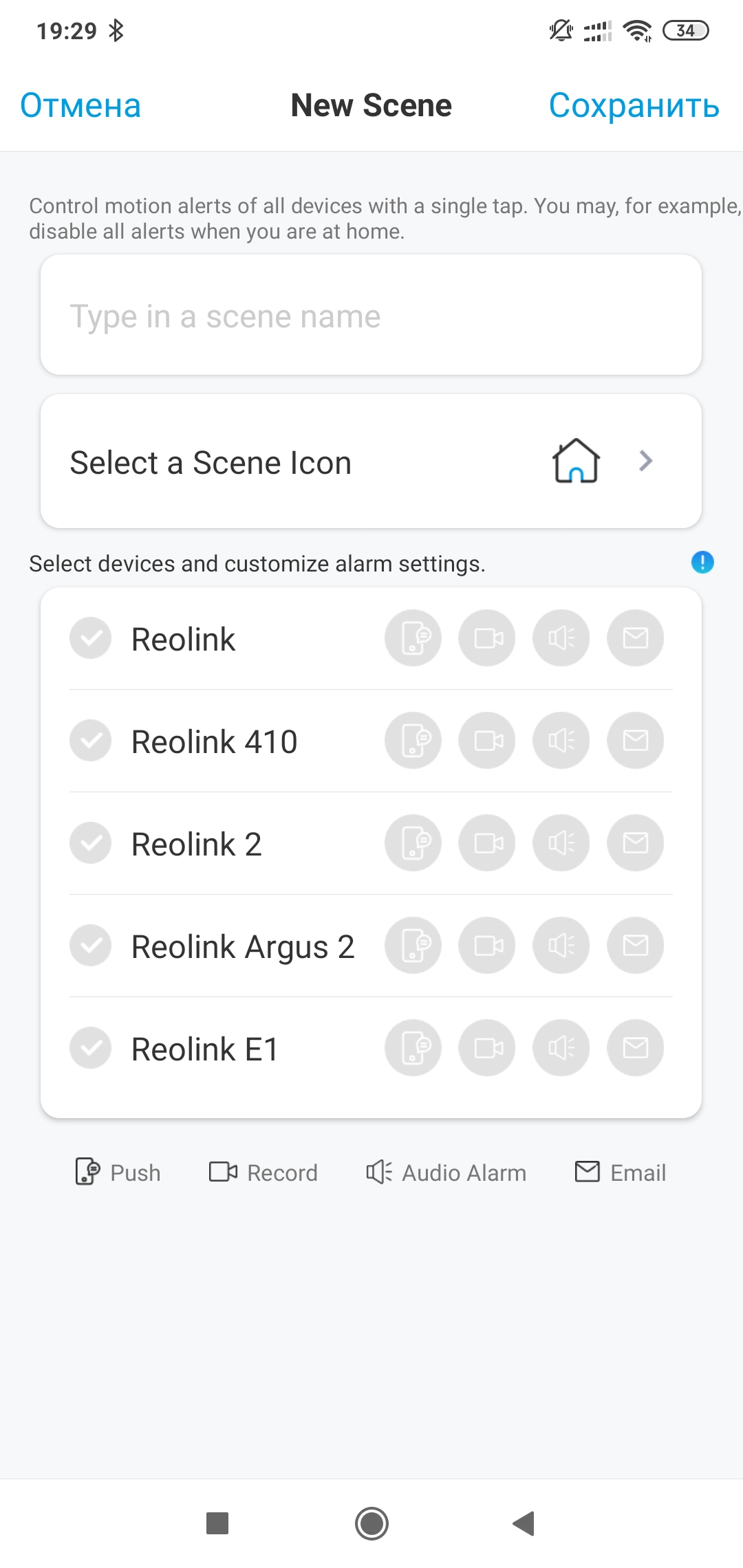

На уровне самого приложения, можно создать сценарии которые могут управлять всеми камерами, например по одному клику включить или выключить всем режим тревоги или отправки уведомлений. Тут есть единый альбом для просмотра фото и видео снятых в ручном режиме на любой из камер.

Фирменное облако Reolink, которое на момент обзора поддерживало две из пяти моих камер, позволяет подключить их в Google Home, но пока не во всех странах.

В режиме горизонтального просмотра, на весь экран, при просмотре одной камеры — остаются все функции управления что и в вертикальном режиме

Есть режим просмотра 4х камер в одном окне, но тут можно только смотреть, без управления. Если камер более 4х — как у меня, то появится режим 9 камер в одном окне

В таком режиме экран смартфона конечно уже маловат, но приложение можно установить и на планшет и на андроид бокс с выводом на телевизор

Reolink for Windows

Для Windows тоже имеется программа, которая подключается к камерам локально — по внутренней сети, что положительно сказывается на скорости работы. Основные элементы управления настройки тут аналогичны приложению, только удобнее заводить данные.

Из уникального — возможность настроить статический ИП адрес, это облегчит проброс камеры в сторонние системы, например в тот же Home Assistant и увидеть порты для их подключения.

Здесь также имеется возможность настройки одновременного вывода потока с нескольких камер, при этом вариантов расположения тут намного больше

В меню воспроизведение можно выбрать нужную камеру и временной интервал, чтобы скачать запись на компьютер.

Home Assistant

В Home Assistant каждую из камер Reolink я прописываю дважды — для основного и дополнительного потоков. Ссылки взяты с сайта Reolink :

Ссылка на адрес видеопотока

Ссылка на адрес картинки

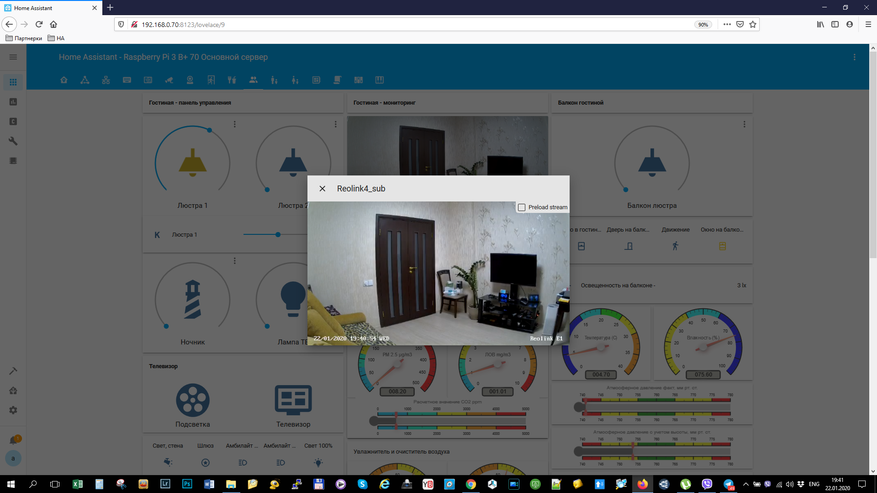

Вот так это выглядит в интерфейсе, можно увидеть разницу в качестве основного и дополнительного потоков

В интерфейс я вывожу как раз дополнительный, превью поток, который быстрее и меньше грузит систему

Вот фактический размер окна этого потока

И основного потока

Этот, тяжелый поток, я использую только для получения фотографий и видео роликов, которые при необходимости можно слать на почту или в телеграмм

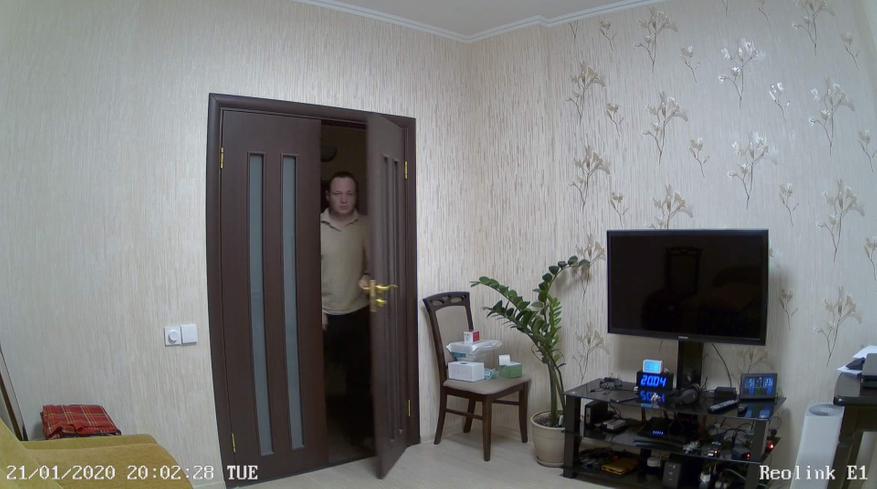

Cъемка

Перед примерами съемки, должен отметить что ИК диоды тут довольно яркие и заметные даже при свете фотовспышки. А в темноте бросаются в глаза еще сильнее.

Примеры съемки с камеры в видео версии обзора

Видеоверсия обзора

Спасибо за внимание
