Почему двигатели винтовых самолётов смотрят вбок

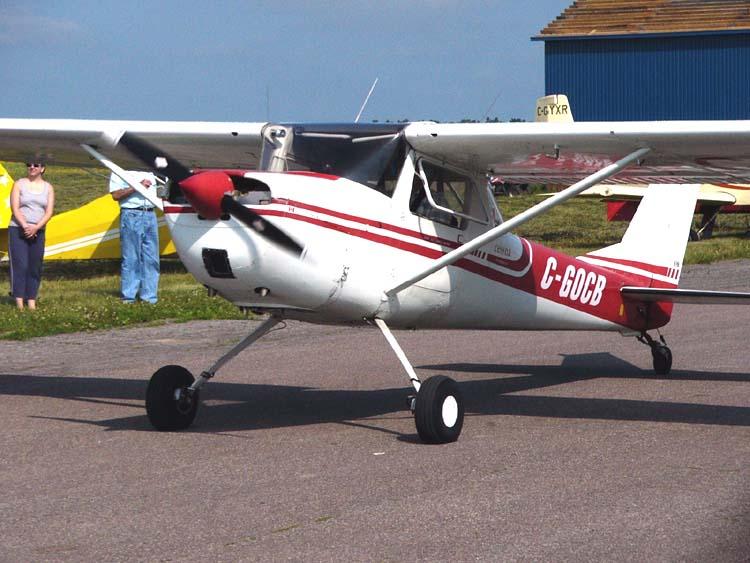

Если присмотреться к носу многих лёгких самолётов, особенно одномоторных, можно заметить странную деталь: мотор и винт стоят не идеально по центру, а чуть повернуты, обычно вправо и немного вниз. На чертежах это выглядит аккуратно, но вживую производит впечатление, будто что-то криво собрали. Однако это не ошибка и не каприз инженеров, а результат долгой борьбы с законами аэродинамики.

На первый взгляд кажется логичным поставить винт строго вперёд, чтобы он тянул прямо. Но воздух ведёт себя сложнее. Взлёт — это момент, когда всё происходит одновременно: большой поток воздуха через винт, малые скорости, огромная мощность двигателя. И именно тогда проявляются эффекты, которые буквально «утащили бы» самолёт в сторону, если бы конструкция не была заранее подготовлена.

Левый рыск — главный враг взлёта

На большинстве поршневых самолётов винт вращается по часовой стрелке (если смотреть из кабины вперёд). И в этой, казалось бы, простой детали кроются целых четыре разных силы, каждая из которых стремится развернуть самолёт носом влево. Эти силы действуют в разное время и с разной интенсивностью, и чтобы разобраться, придётся их разделить.

1. Спиральный след винта (helical slipstream)

Когда винт работает на высокой мощности, он не просто создаёт тягу, он закручивает поток воздуха в спираль. Представьте, что к фюзеляжу тянется гигантский вращающийся «воздушный шланг». Этот спиральный поток обтекает фюзеляж и с силой ударяет по левой стороне вертикального оперения килю и рулю направления. В результате хвост получает асимметричный поток, и самолёт начинает рыскать влево.

На разбеге, когда скорость ещё мала, а обороты винта максимальны, именно этот эффект главный. Чем быстрее разгоняется самолёт, тем поток становится более прямолинейным, и влияние спирального следа уменьшается.

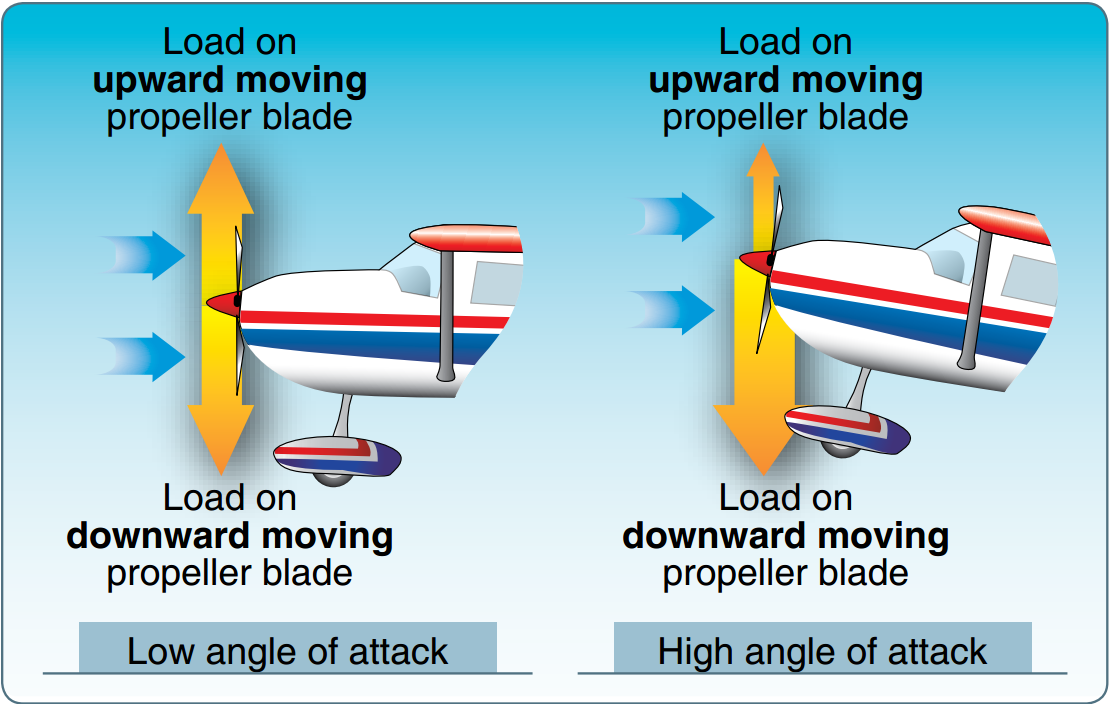

2. P-factor — асимметрия тяги

Когда самолёт набирает высоту и угол атаки увеличивается, лопасти винта работают неравномерно. Правая, нисходящая лопасть движется вниз и вперёд, «кусает» воздух под большим эффективным углом и создаёт больше тяги. Левая, восходящая лопасть идёт вверх и назад, её эффективность падает.

Центр тяги смещается вправо относительно оси самолёта, что создаёт момент, разворачивающий нос влево. Этот эффект особенно заметен на наборах, когда пилот тянет штурвал и одновременно добавляет мощность. Именно поэтому P-factor часто называют «эффектом набора высоты», он практически не чувствуется на ровном полёте на большой скорости, но резко проявляется при крутом взлёте или медленном полёте на высокой мощности.

3. Реактивный момент винта

Это самая простая часть. Винт вращается по часовой стрелке и по закону сохранения момента корпус самолёта пытается провернуться в противоположную сторону. То есть левое крыло стремится опуститься. На взлёте, когда тяга максимальна, эта тенденция ощущается сильнее всего. Но в полёте на больших скоростях влияние этого эффекта постепенно уходит на второй план.

4. Гироскопическая прецессия

Винт можно рассматривать как гигантский гироскоп. Если на него действует сила, она проявляется не там, где приложена, а со смещением на 90° по направлению вращения. Этот эффект особенно заметен на самолётах с хвостовым колесом (taildragger). Когда пилот резко поднимает хвост при разгоне, диск винта меняет своё положение, и реакция создаёт дополнительный момент рыскания — снова влево.

На самолётах с передним колесом (трицикловое шасси) этот эффект слабее, но полностью не исчезает.

Как инженеры борются с этими силами

Все четыре силы проявляются одновременно, но на разных фазах взлёта. На старте доминирует спиральный след, чуть позже P-factor. Прецессия коротко «ударяет» в момент подъёма хвоста, а реактивный момент чувствуется почти всегда, пока тяга высокая.

Конструкторы понимают, что пилоту сложно в первые секунды взлёта реагировать на всё это ногами. Ошибка — и самолёт уходит с полосы. Поэтому они закладывают механическую компенсацию прямо в конструкцию.

Главное решение — небольшой угол установки двигателя вправо (а иногда и чуть вниз). Это называется right-thrust и down-thrust.

• Вправо — чтобы противодействовать левому рысканию, вызванному спиральным следом и P-factor.
• Вниз — чтобы снизить тенденцию самолёта резко задирать нос при резком добавлении мощности.

Почему именно вправо и чуть вниз

Если бы винт вращался против часовой стрелки, смещение делали бы влево — всё зеркалилось бы. На большинстве современных лёгких самолётов винт вращается именно по часовой, поэтому «правый мотор» стал стандартом. Вертикальный угол (вниз) зависит от конкретного типа. Он нужен не всегда, но часто помогает сделать самолёт стабильнее при изменении режима тяги.

Величины углов небольшие — всего несколько градусов. На разных моделях они различаются, и производители могут слегка менять их в новых версиях. Поэтому правильнее говорить не о конкретных цифрах, а о самом принципе: мотор никогда не ставят строго по оси.

Альтернативные методы коррекции

Инженеры не всегда полагаются только на поворот двигателя. Есть и другие приёмы:

• Небольшое смещение киля — киль может быть слегка повернут относительно фюзеляжа, чтобы создавать постоянную компенсацию на крейсерском режиме.
• Фикс-трим руля направления — маленькая неподвижная пластина на руле, которая чуть отклонена и разгружает педаль пилота.
• Форма обтекателей и коков — иногда поток выравнивают уже на носу самолёта, не трогая хвост.

Комбинация этих решений зависит от задач. Например, на истребителях Второй мировой войны, вроде P-51 Mustang или Ла-7, использовали и смещение мотора, и хитрые хвостовые формы, потому что мощные двигатели создавали колоссальные моменты.

Как меняется ситуация на других схемах

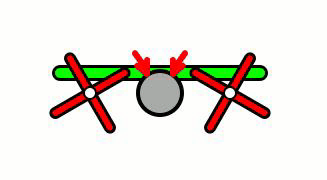

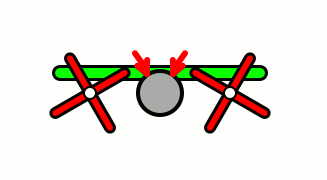

• Двухмоторные самолёты. Если винты вращаются в разные стороны (counter-rotating), эффекты частично взаимно гасятся. В этом случае моторы могут стоять ровнее.
• Пушер-схема (винт сзади). Здесь поток по-другому взаимодействует с хвостом, и направление компенсации может быть противоположным.
• Трицикловое и хвостовое шасси. На хвостовых прецессия и спиральный след выражены сильнее — именно поэтому такие самолёты считаются более «капризными» на разбеге.

Пример из практики

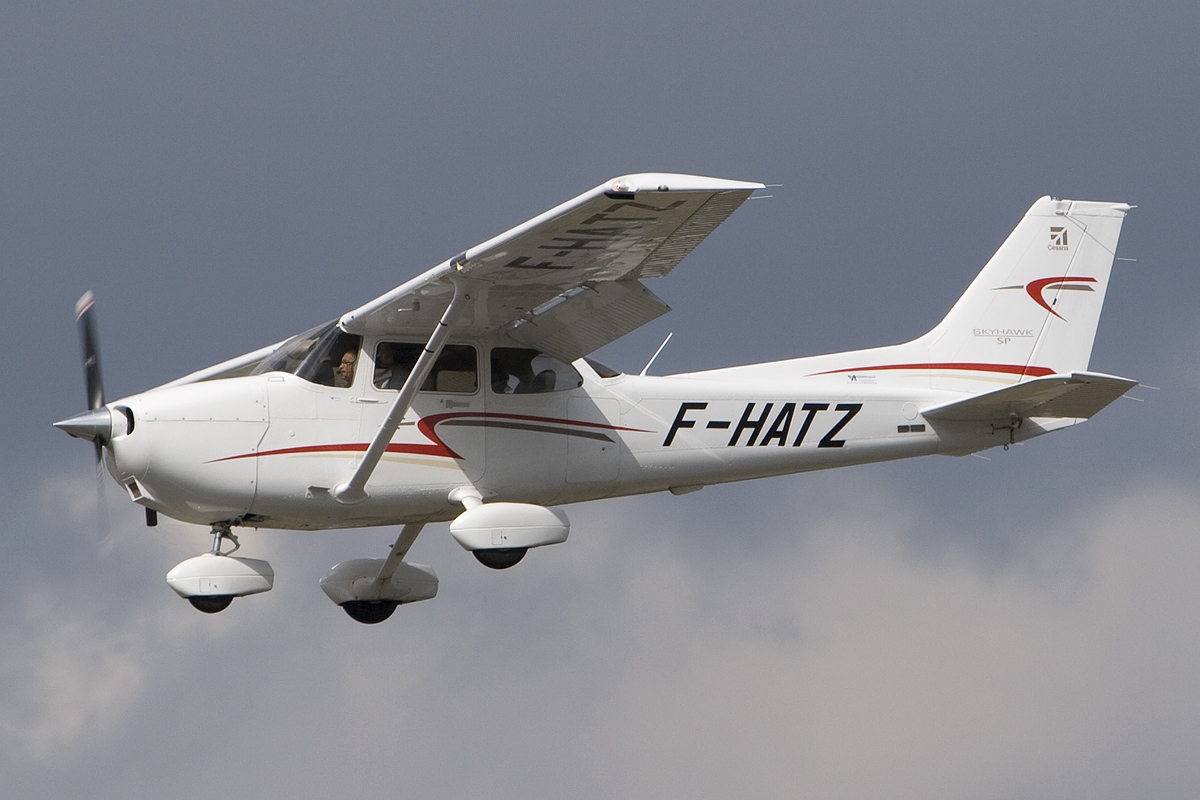

Возьмём классический учебный самолёт — Cessna 172. На нём двигатель смещён немного вправо и чуть вниз. Пилот при разгоне ощущает, что самолёт держит направление относительно ровно, и лишь лёгкая работа педалью нужна для точной коррекции.

Если бы мотор стоял строго по центру, пилот бы сразу почувствовал сильный увод влево, и пришлось бы активно «работать ногами», рискуя сорвать самолёт с полосы.

Почему это важно для безопасности

Взлёт самый уязвимый момент полёта. Скорость мала, высота нулевая, мощность максимальная. Любая ошибка управления может привести к катастрофе. Небольшой поворот двигателя простая и надёжная «механическая страховка». Он снижает нагрузку на пилота и даёт ему больше времени на контроль других параметров: скорости, угла атаки, высоты. Современные лёгкие самолёты почти лишены сложной автоматики, и пилот ощущает всё напрямую. В этой ситуации даже несколько градусов угла мотора играют огромную роль.

Итог

Винт — не просто пропеллер, который «тянет вперёд». Он создаёт сложную комбинацию сил: закрученный поток, асимметрию тяги, реактивные моменты, гироскопические эффекты. Всё это стремится увести самолёт в сторону, особенно в первые секунды разбега. Инженеры научились приручать эти силы: немного развернув мотор, слегка изменив форму хвоста, добавив фикс-трим. Эти маленькие хитрости делают полёт предсказуемым и безопасным. Поэтому, когда в следующий раз вы увидите самолёт с мотором, «смотрящим» вправо, знайте: это не дефект и не случайность. Это знак того, что конструкторы ведут невидимую борьбу с физикой, чтобы пилот мог просто взлететь и полететь прямо.
