Этот обзор посвящен блоку питания QDION QD400 80+, за оптимальную цену предлагающего базовую сертификацию 80 PLUS 230V EU и достаточную для питания систем начального и среднего уровня мощность и набор разъемов.
Описание
Эта серия блоков питания производится под брендом Qdion компанией FSP, которая была образована в 1993 году и специализируется в основном именно на производстве БП. Ассортимент продукции представленной как под маркой Qdion, так и под брендом FSP на сегодняшний день включает, помимо блоков питания, источники бесперебойного питания для стоечных серверов и домашнего применения, адаптеры для ноутбуков и корпуса для ПК. Наиболее широко представлены ИБП и блоки питания, поскольку именно с продвижения этого вида продукции начало свою историю официальное представительство почти 15 лет тому назад. Сегодня компания FSP занимается производством блоков питания для различных типов устройств — мониторов, ноутбуков, настольных ПК, серверов и прочих промышленных систем. Причем, в отличие от многих фирм, FSP не только выпускает продукцию под своим брендом, но и является OEM-поставщиком для многих известных компаний. Среди блоков питания для настольных ПК в ассортименте FSP присутствует несколько различных линеек продуктов, которые различаются своими характеристиками.
Серия БП Qdion 80+ предназначена в первую очередь для сборщиков компьютеров, но успела за короткое время завоевать сердца и кошельки рядовых пользователей, которым по тем или иным причинам необходимо заменить блок питания. Модельный ряд этой серии включает в себя модели мощностью от 400 до 700 Вт. Все они имеют сертификат эффективности 80+, то есть их КПД при всех режимах работы не снижается ниже 80. В данном обзоре мы рассмотрим модель Qdion 80+ ATX QD400, которая является наиболее востребованной отечественными сборщиками офисных и домашних ПК.
Поскольку данный блок питания предназначен в первую очередь для сборщиков компьютеров, то поставляется он без картонной упаковки. В данном случае, устройство запаяно в прозрачную пленку, через которую видны параметры и название, указанные на этикетке.
Технические характеристики

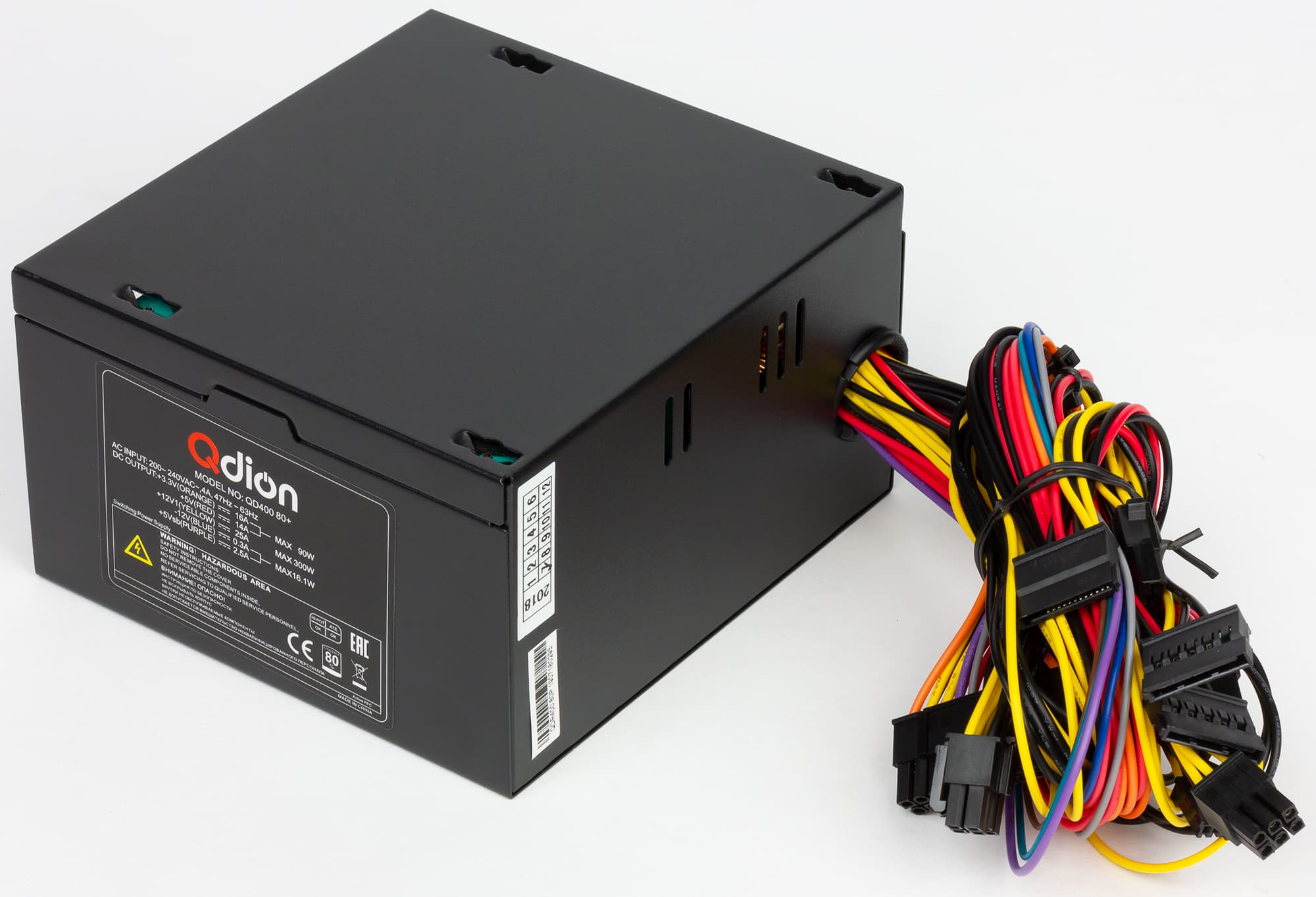

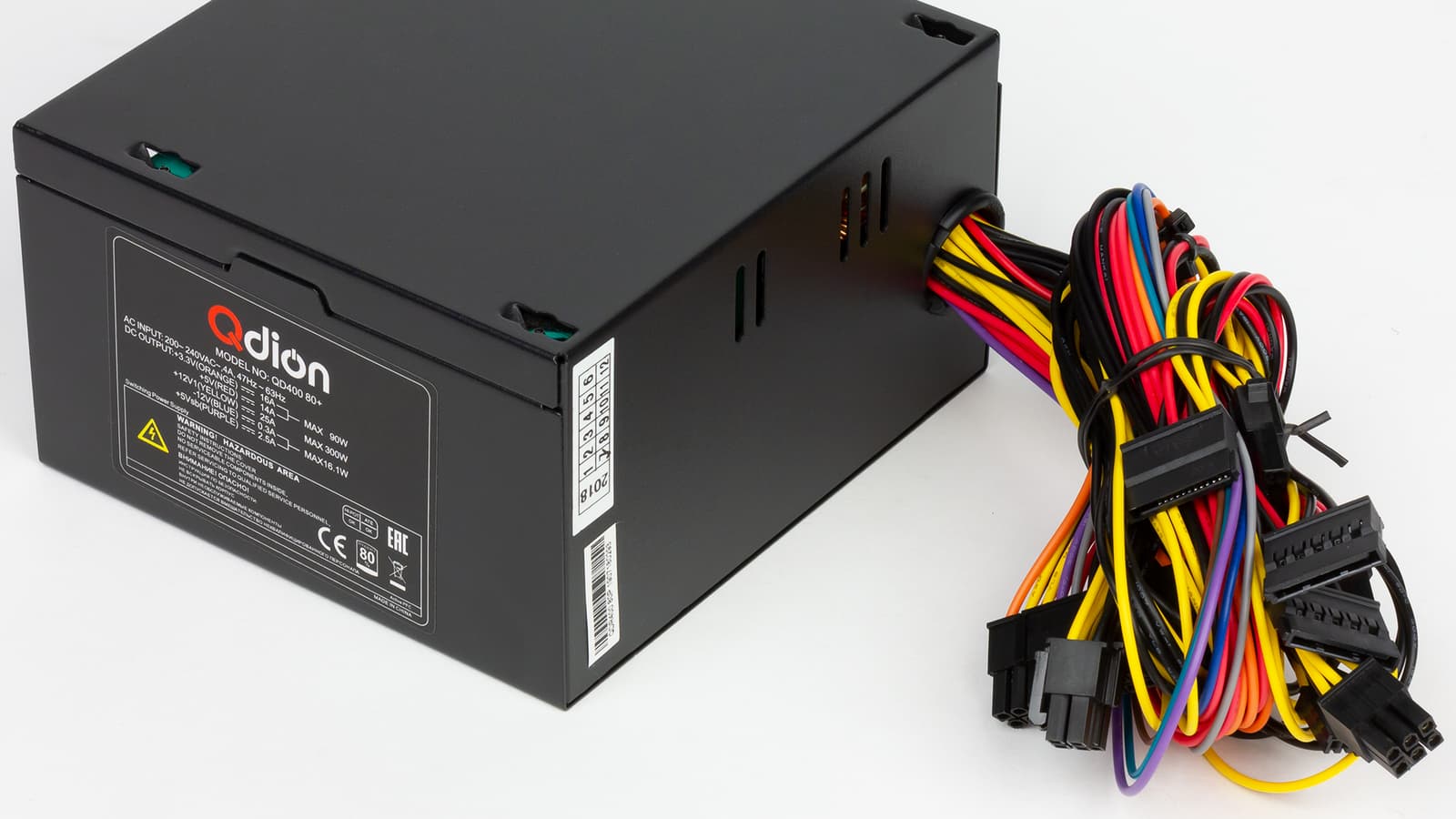

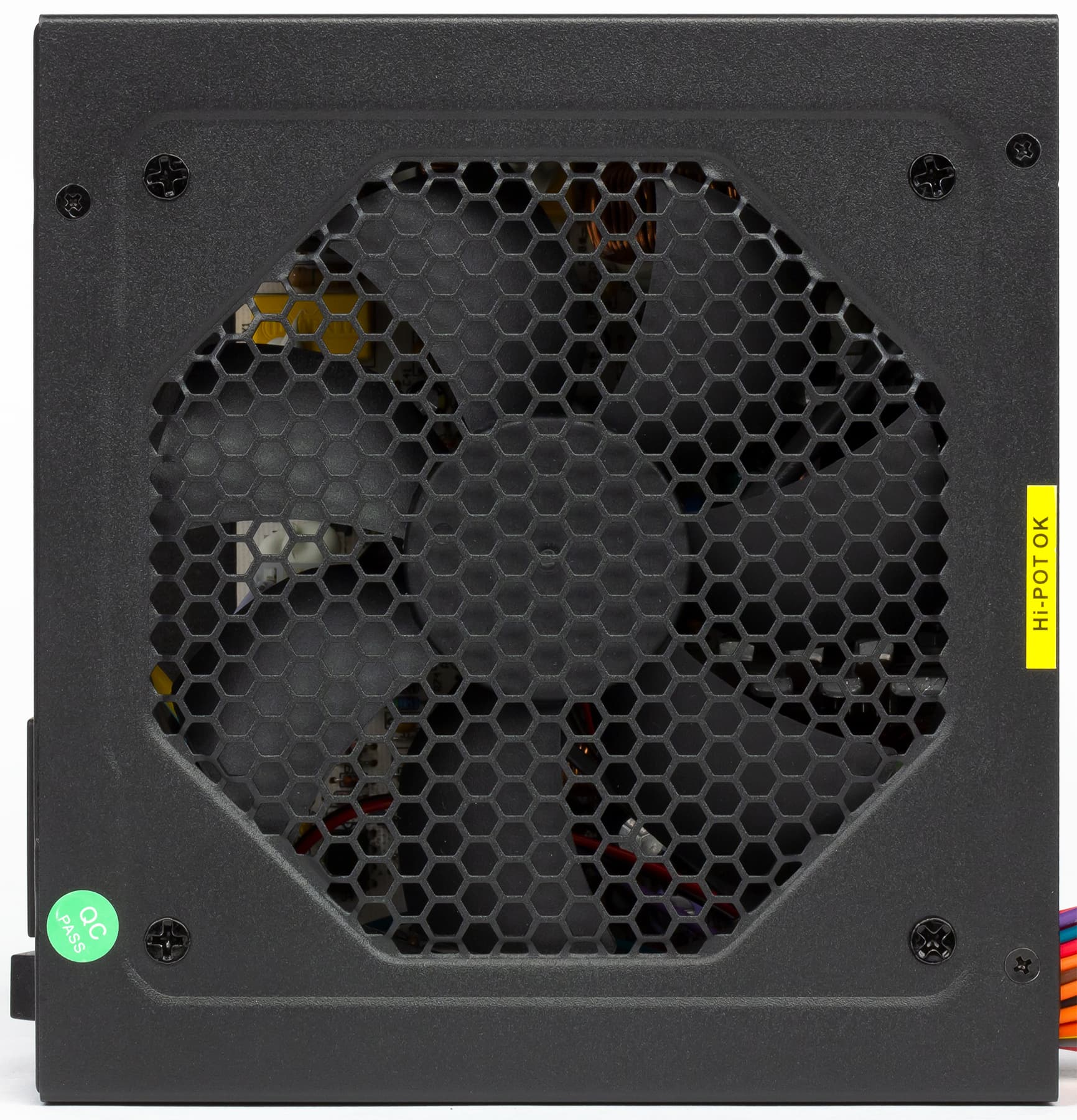

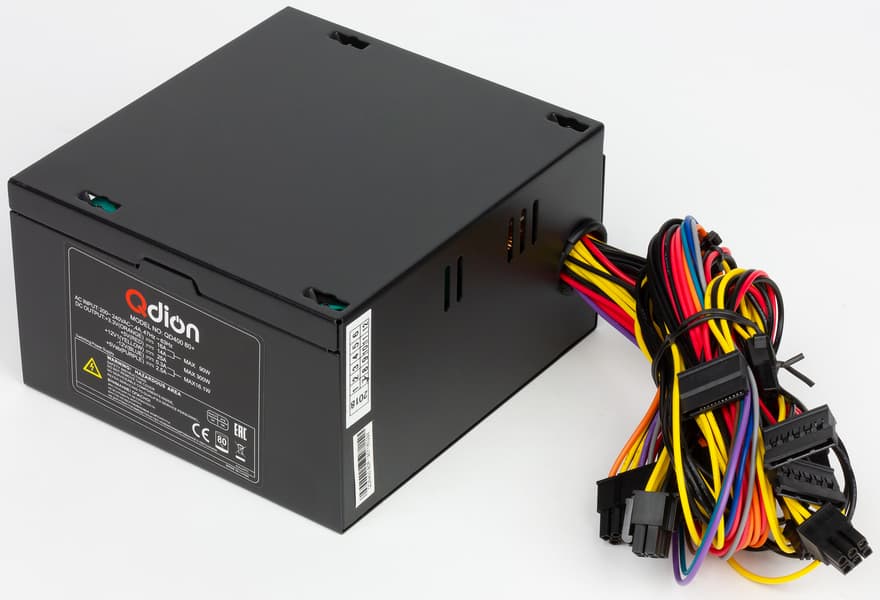

Блок питания рассматриваемой серии имеет стандартные размеры 150 × 140 × 86 мм, что позволяет устанавливать его практически в любой ATX-корпус. При этом все провода у него не являются съемными, а для удобства в транспортировке стянуты широкой стяжкой. Сетчатые решетки для вентиляции присутствуют только с двух сторон: со стороны 120-мм вентилятора и со стороны подключения шнура питания. Корпус блока питания выполнен в черном цвете и изготовлен из достаточно толстого листового металла, толщиной 0,7 мм.
С учетом указанных на этикетке модели параметров, сумма максимальных нагрузок по всем доступным напряжениям (включая дежурное питание и малоиспользуемое напряжение -12 В), дает выходную мощность на уровне заявленных 400 Вт. На практике же, с учетом стандартного потребления современных систем по линиям 3,3 и 5 В (в районе 40-50 Вт под нагрузкой) реально доступную на практике выходную мощность можно оценить примерно в 340-350 Вт — что, впрочем, ожидаемо для бюджетных моделей. При этом нужно отметить, что в этом сегменте у моделей многих других производителей дельта между заявленной максимальной выходной мощностью и реальными значениями составляет 100-150 Вт.
| Модель | QDION QD400 80+ |
|---|---|
| Подключение кабелей | Несъемные кабели |
| Максимальная мощность нагрузки | 400 Вт |
| Версия ATX | ATX12V 2.3 |
| Параметры электросети | 200-240 В, 4 А, 47-63 Гц |
| КПД | >80% |
| PFC | Активный |
| Защита нагрузки | OVP (защита от превышения напряжения) |
| OPP (защита от превышения мощности) | |
| SCP (защита от короткого замыкания) | |
| Габариты | 150 × 140 × 86 мм |
| Масса | Приблизительно 1,2 кг |
| Материал | Сталь толщиной 0,7 мм |
| Гарантийный срок | 1,5 года с даты производства |
| Примерная цена | 1 600 руб. |
Кабели
Традиционно для бюджетных моделей, набор разъемов питания отличается оптимальностью, но при этом у блока питания QDION QD400 80+ есть шлейф питания видеокарты, что позволяет без использования переходников запитать систему с производительной дискретной графикой. Тем не менее, у кабелей нет оплетки и длина шлейфов стандартная.
Также стоит отметить, что сечение проводов составляет 18 AWG, что, как правило, встречается у более мощных и дорогих моделей.
Разъемы питания:
- 1 × 20+4 pin;
- 1 × ATX12V (4 pin) — питание CPU;
- 1 × 6+2 pin — дополнительное питание плат PCIe;
- 3 × SATA;
- 2 × Molex;
- 1 × Floppy.
Что внутри

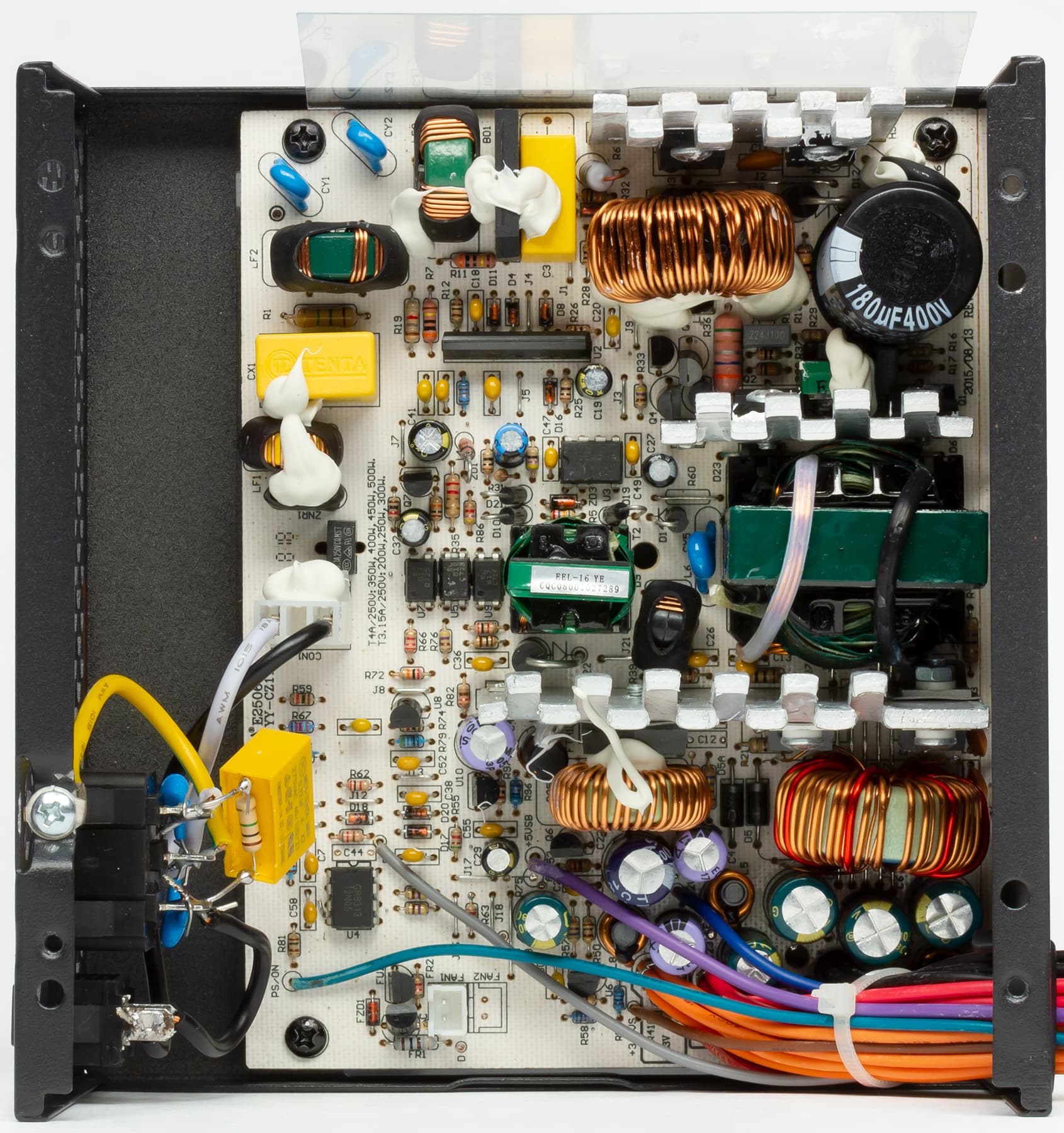

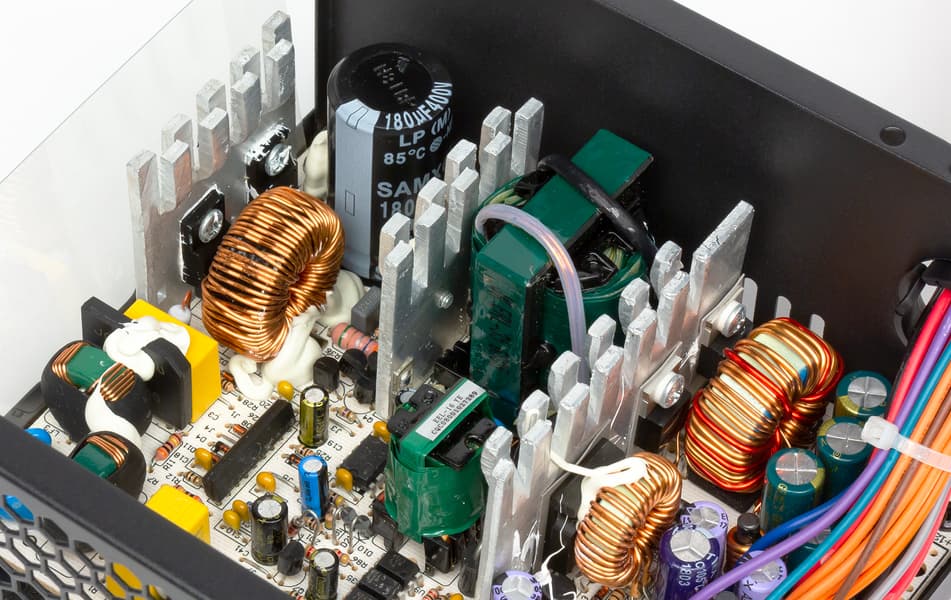

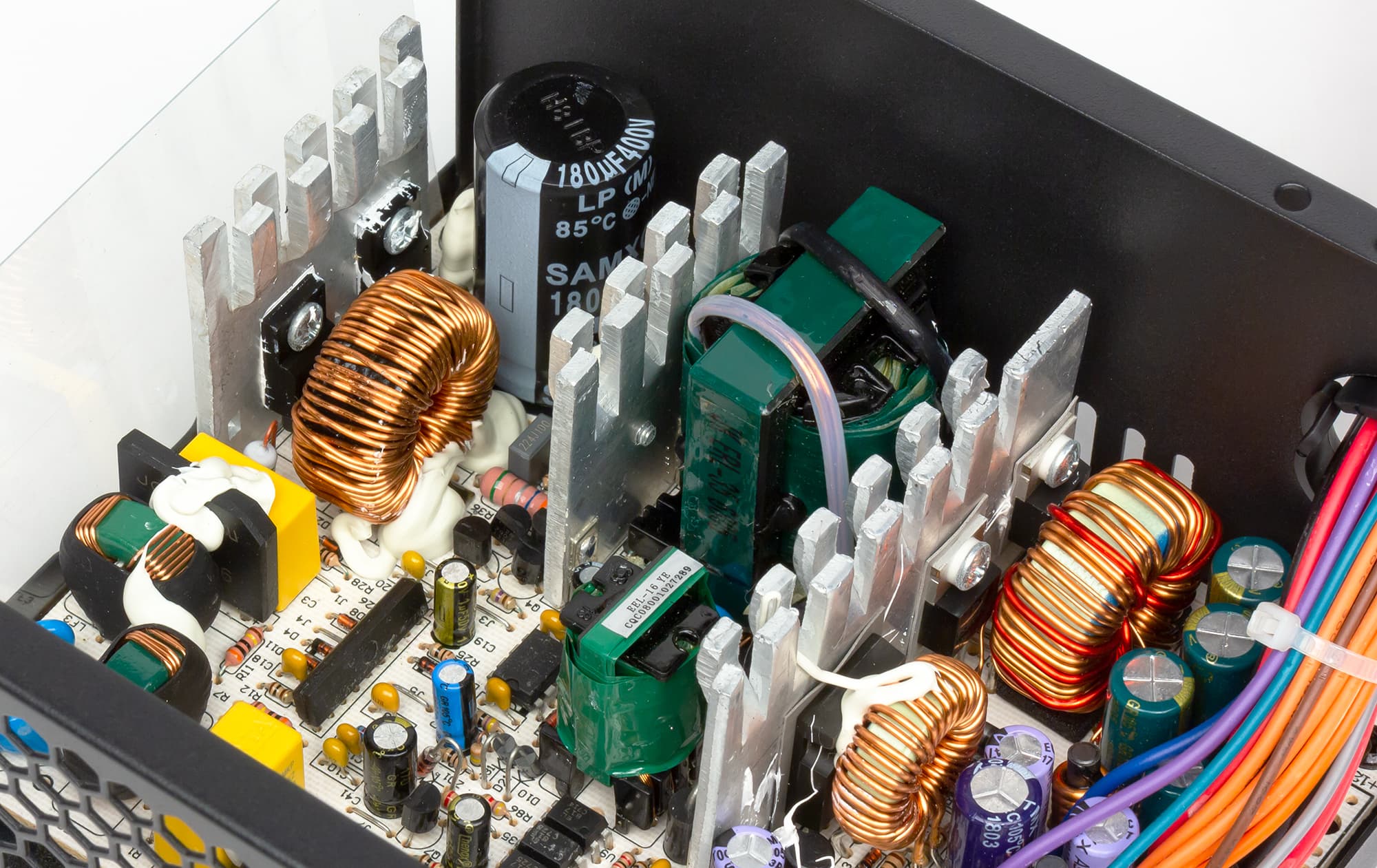

Блок питания QDION QD400 80+ сконструирован на платформе с групповой стабилизацией напряжений, но при этом выделяется активной коррекцией фактора мощности (об этом свидетельствует дроссель поблизости от входного конденсатора производства гонконгской компании SAMXON), что является неожиданностью в моделях бюджетного ценового сегмента.

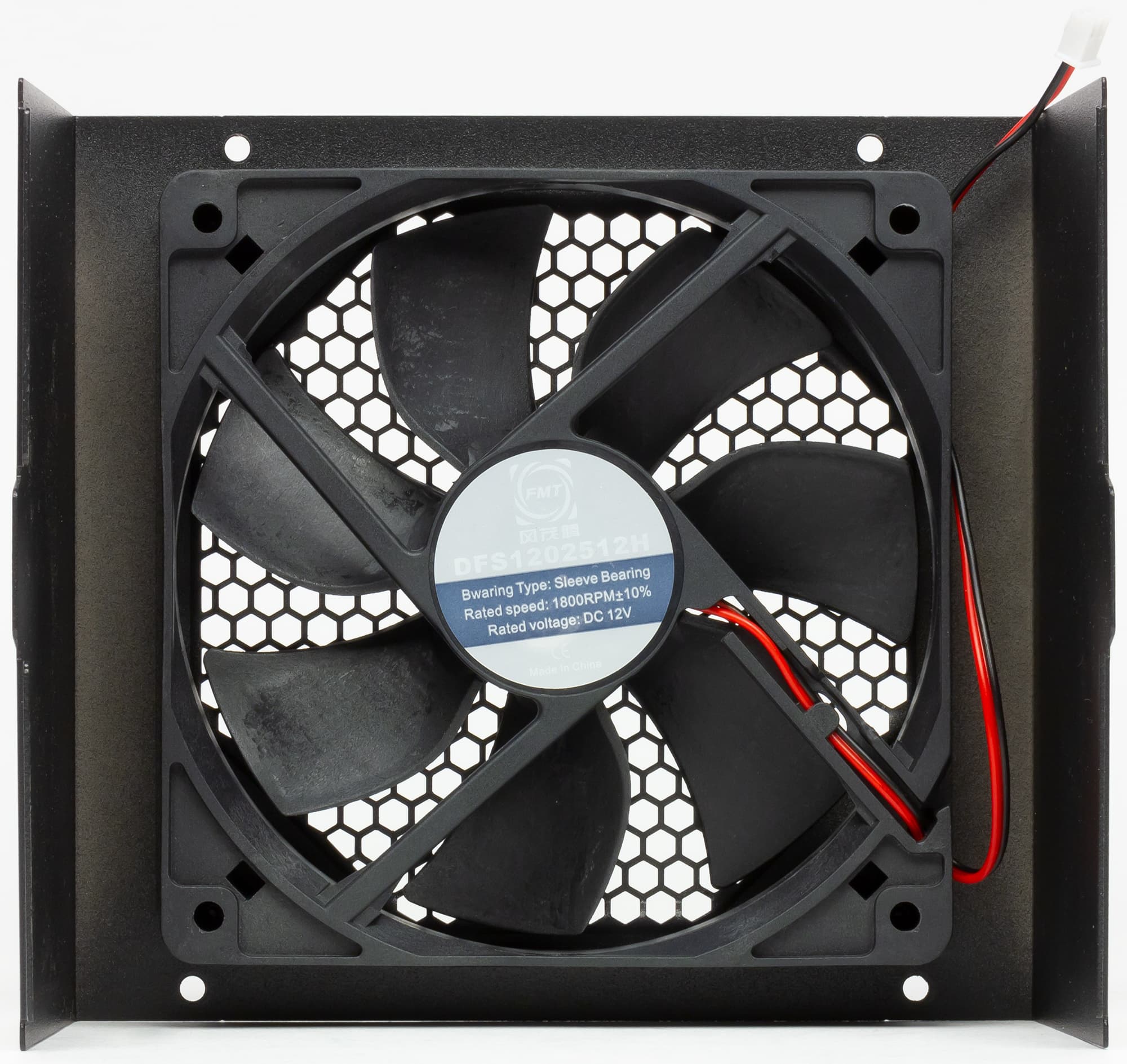

Для поддержания нормального температурного баланса внутри блока питания используется семилопастной вентилятор FD12S12025H китайского производителя (Shenzhen Fengmao Teng Technology Co., Ltd.), который специализируется на выпуске вентиляторов. Данный вентилятор имеет высокую скорость вращения до 1800 RPM, что позволяет ему прогонять весьма приличные объемы воздуха (CFM = 67,60). Поэтому перегрева элементов внутри блока питания точно можно не опасаться.
Фильтр электромагнитных помех на входе питания состоит из двух конденсаторов CX (один на входе шнура питания), четырех конденсаторов CY (два на входе шнура питания) и трех синфазных дросселей.
Рядом с трансформатором дежурного питания находится микросхема контроллера дежурного питания Power Integrations TNY176PN, а неподалеку от синфазных дросселей, установлена микросхема контроллера PWM/PFC Champion Micro CM6805BSX. На выходе блока питания размещены конденсаторы ChengX и Asia’X.
В целом, внутренний монтаж блока питания QD400 80+ выполнен более чем аккуратно, да и комплектующие подобраны таким образом, что он наверняка будет успешно работать гораздо дольше гарантийного срока службы изделия, составляющего полтора года. Запас надежности у этих моделей достаточного высок. Следует обратить внимание на наличие множества «буферных» деталей (резисторы, конденсаторы и пр.), что способствует хорошему выравниванию по току и напряжению, а, следовательно, надежности всей схемотехники данных блоков питания. Защита БП от перенапряжения (OVP), перегрузки (OLP/OPP), а также отключение устройства при перегреве возложены на ШИМ-контроллер.
Тестирование
В ходе первого этапа исследования определялась нагрузочная способность канала +12VDC при минимальной нагрузке на остальные каналы.
Нагрузочная способность канала +12VDC составила 100 Вт при отклонении действующих значений напряжения от номинала в пределах 3%, и около 200 Вт при отклонении действующих значений напряжения от номинала в пределах 5%.
Во время следующего этапа исследований определялись отклонения от номинала действующих значений напряжений по основным каналам в широком диапазоне мощности.

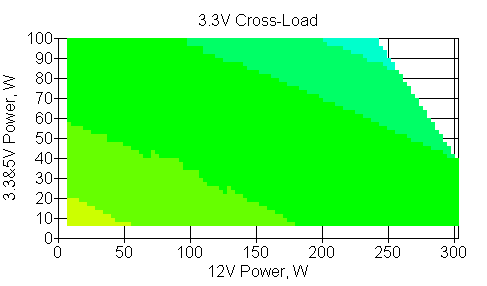

Отклонения по каналу +3,3VDC не превышают 3% во всем исследованном диапазоне мощности.

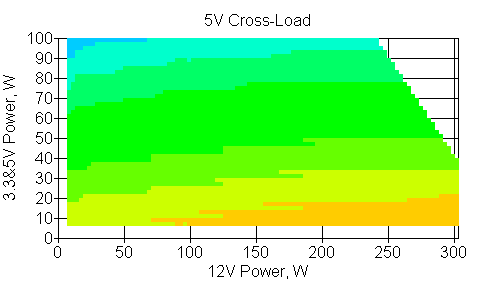

Отклонения по каналу +5VDC не превышают 4% во всем исследованном диапазоне мощности.

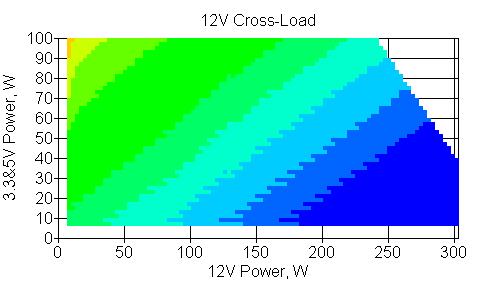

Отклонения по каналу +12VDC превышают 5% при высоких нагрузках. При типичном распределении мощности по каналам, которые характерны для современного системного блока, отклонения не превышают 5% только при нагрузке в пределах около 200 Вт по данному каналу.
Во время следующего этапа исследований определялась возможность долговременного функционирования БП на определенной мощности. Испытания были проведены на мощности 340 Вт.
Как было обнаружено ранее, канал +12 VDC имеет низкую нагрузочную способность при высокой выходной мощности. Отклонения составляют около 5,5% при допустимом размере не более 5%.
Таким образом, кросс-нагрузочные характеристики блока питания в целом характерны для представителей используемой платформы, поэтому данная модель может функционировать долговременно без заметного ухудшения своих параметров при выходной мощности 340-350 Вт.
Выводы
Блок питания Qdion QD400 80+ можно рекомендовать для систем начального уровня, которые активно используются в домашних и офисных компьютерах системными интеграторами и сборщиками, поскольку он отличается приятным дизайном, небольшой ценой и удовлетворительным сроком службы. Также стоит отметить, что он обладает активной коррекцией фактора мощности и сертификатом 80+, что гарантирует КПД более 80% при всех режимах работы. Кроме того, данная серии блоков питания комплектуются вентиляторами с подшипниками качения, которые характеризуются большей эффективностью и пониженной шумностью. В активе внутренней конструкции блока питания хорошие и надежные комплектующие.
Все это делает данное устройство хорошим выбором при желании приобрести качественный блок питания от проверенного производителя по разумной цене. На момент написания этого обзора его цена по данным Яндекс.Маркет составляет около 1600 рублей, что, вполне оправдано учитывая его характеристики и надежность.
