Портативная профессиональная акустика JBL EON ONE Compact

Информационная страница

Бренд JBL — это не только потребительские устройства вроде Clip или Charge. В модельном ряду компании HARMAN есть и профессиональные решения для выступлений музыкантов и публичных мероприятий. Одно из них — это JBL EON ONE Compact — акустическая система, к которой можно подключить микрофон, гитару, диджейский пульт и любой другой источник звука. Ей не требуется отдельный микшер и даже подключение к источнику питания, все что нужно уже встроено в корпус этой компактной PA-системы.

PA-система (public address system) — это электроакустическая система для усиления [громкости] человеческого голоса, музыкальных инструментов или других источников звука. Такие системы используют на публичных мероприятиях, где нужно, чтобы аудитория могла слышать выступление даже на большом расстоянии. PA-система может включать в себя несколько акустических систем, усилителей и микрофонов, а также микшерный пульт для смешивания различных источников и настройки их звучания. Компактные PA-системы чаще всего используют в школьных аудиториях, на камерных мероприятиях и в барах.

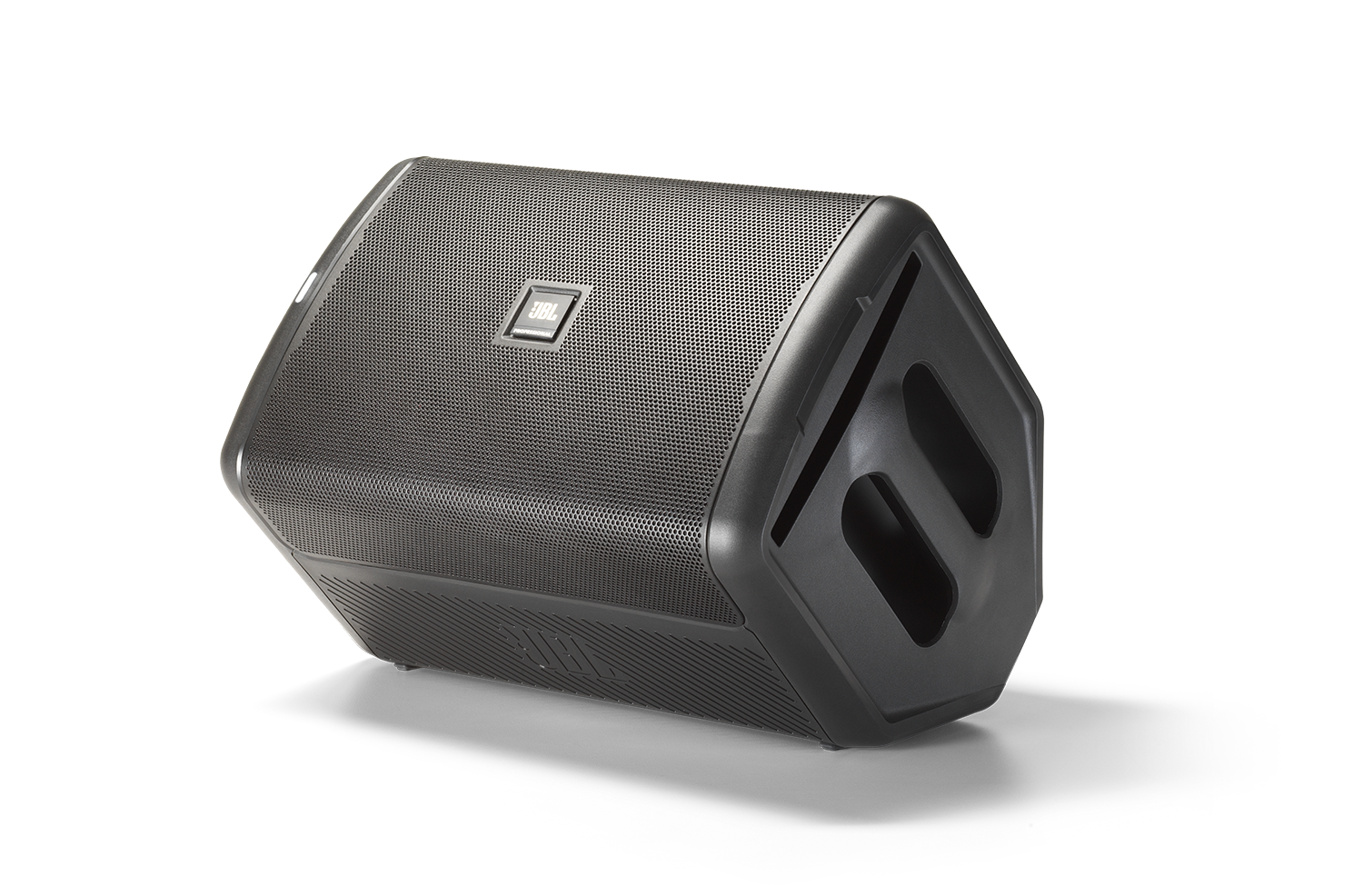

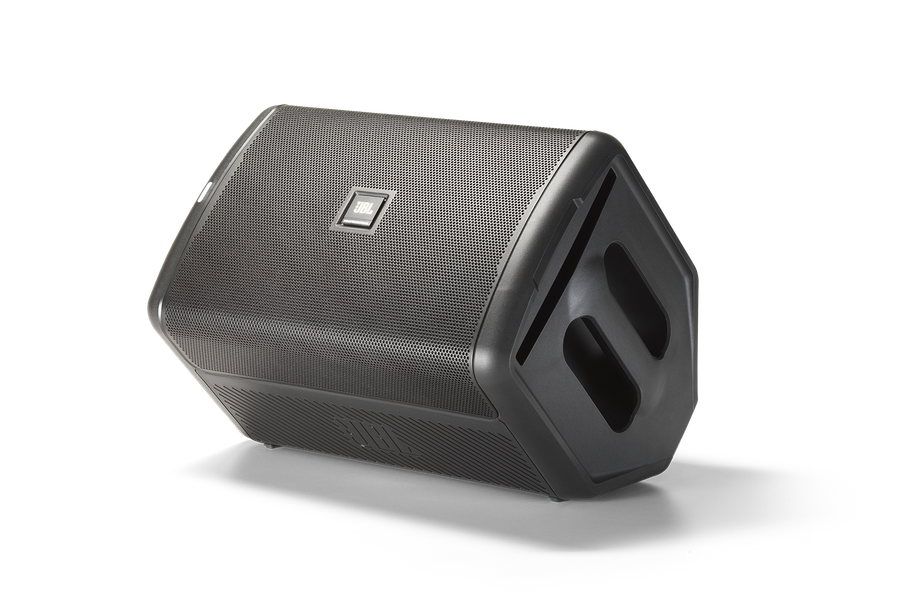

JBL EON ONE Compact представляет собой портативную акустическую систему размером 29 × 25 × 40 см и весом 8 кг — по меркам PA это совсем не много. Это двухполосная модель в фазоинверторном оформлении. У басового динамика 8-дюймовый полимерный диффузор. А высокочастотный динамик представляет собой дюймовый излучатель. Два порта фазоинвертора выведены на переднюю часть устройства по центру — между твитером и НЧ-излучателем. Все это скрыто за металлической сеткой, которая защищает от механических повреждений и пыли.

Фазоинвертор — порт (труба, щель и т. д.) в корпусе акустической системы, обеспечивающий расширение низкочастотного диапазона за счёт резонанса.

Модель выполнена в классическом для активной акустической системы литом корпусе из пластика. Сверху размещена большая ручка для переноски, а также ниша для установки планшета — на случай если понадобится тонкая настройка звука через программный интерфейс JBL Compact Connect.

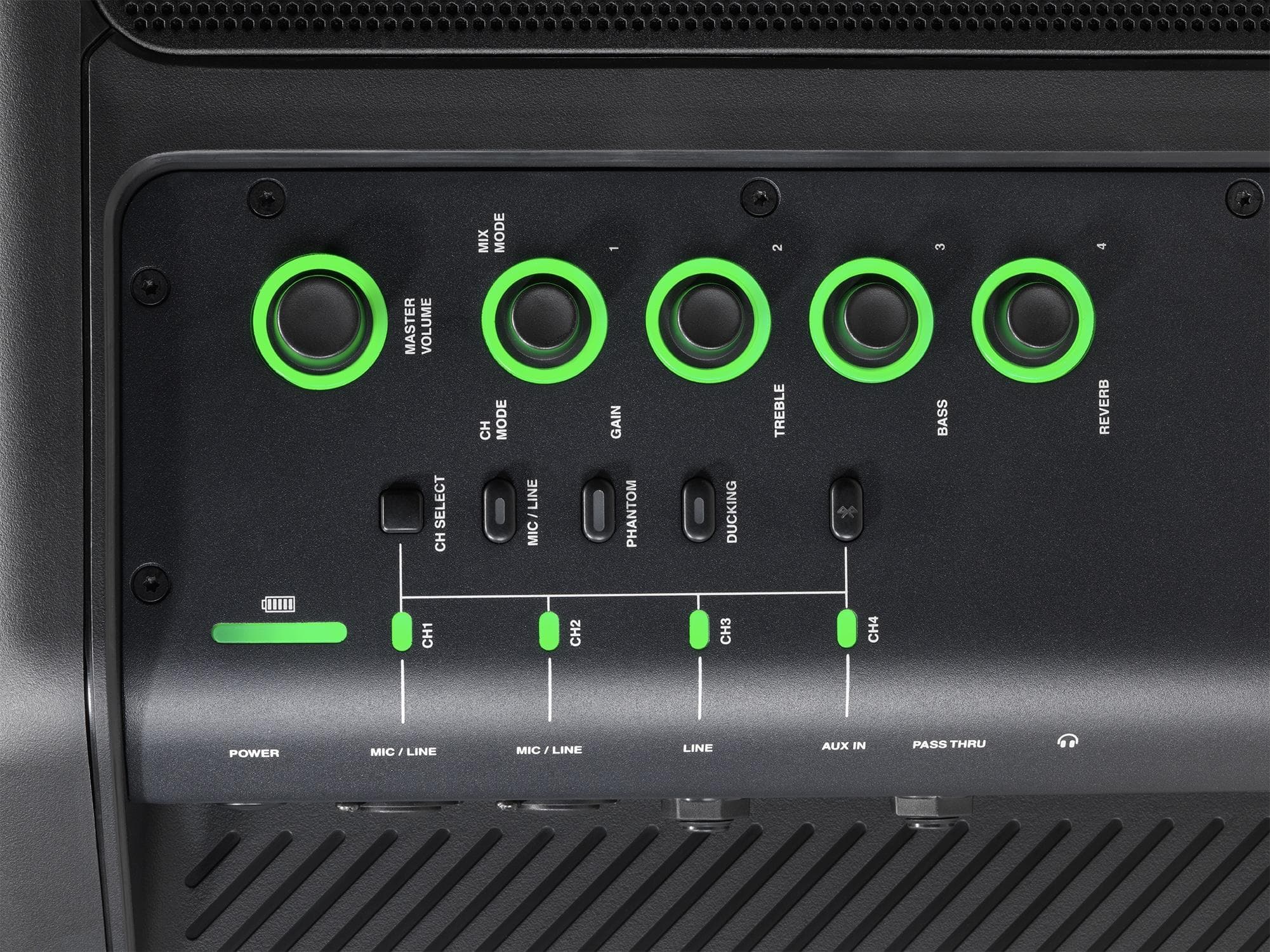

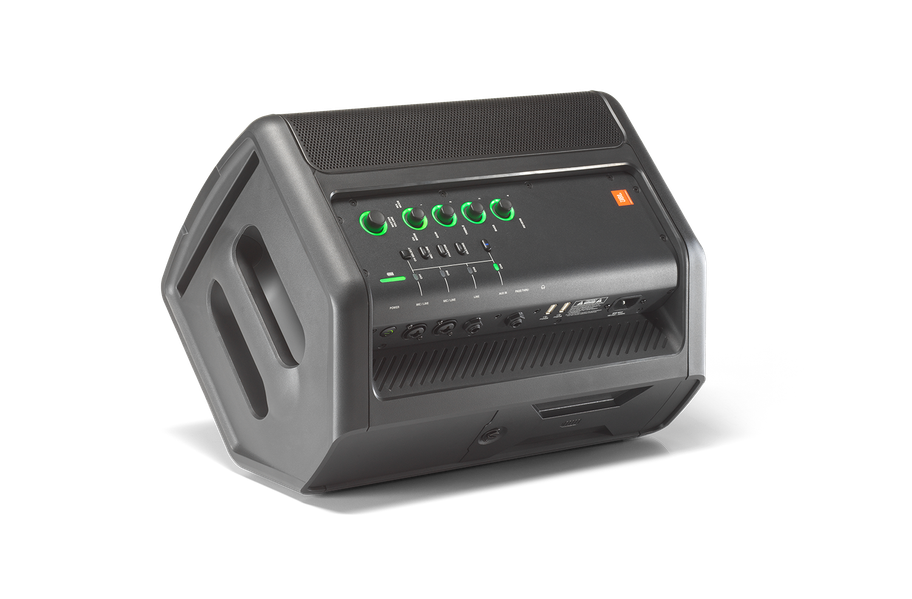

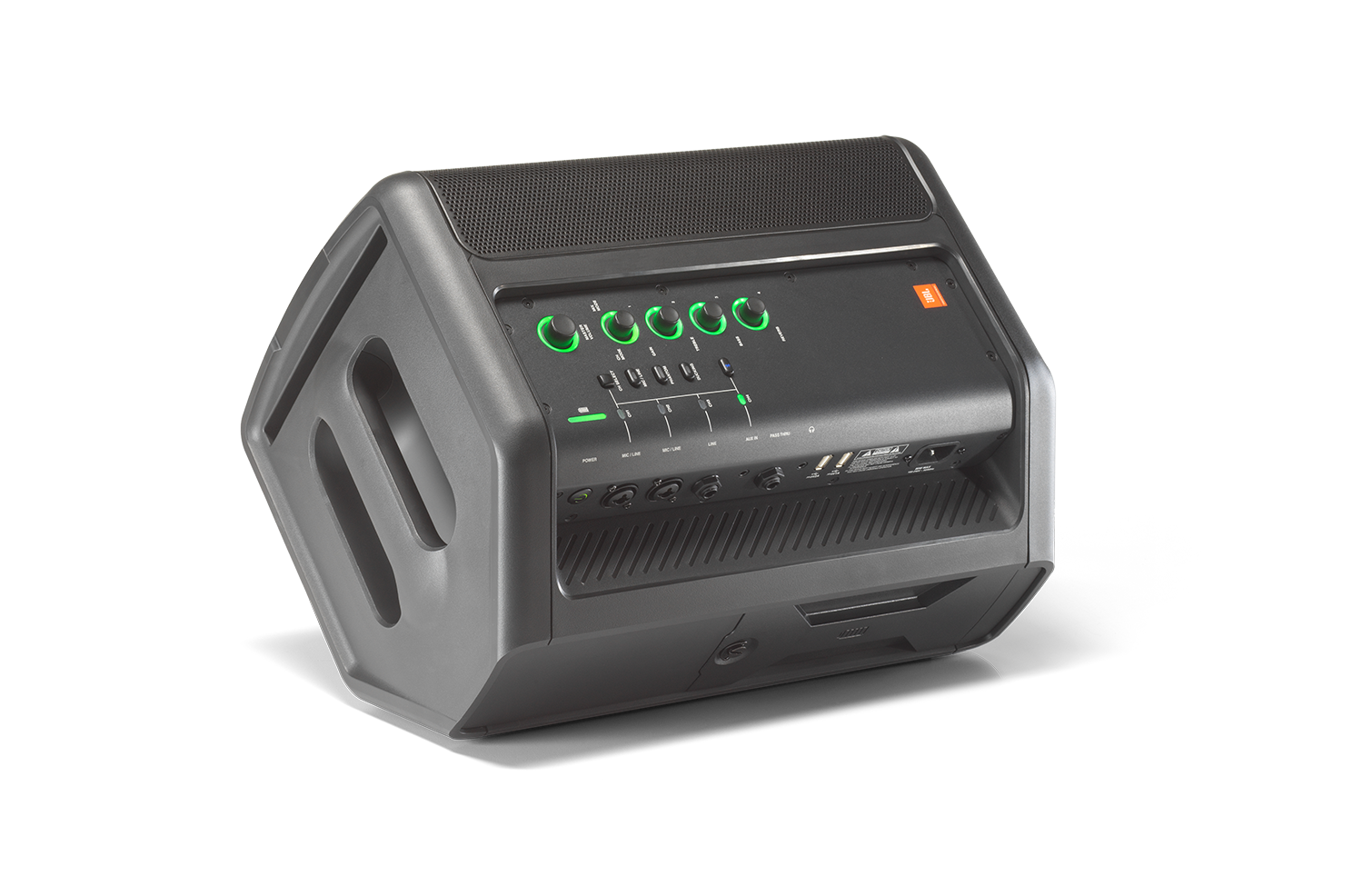

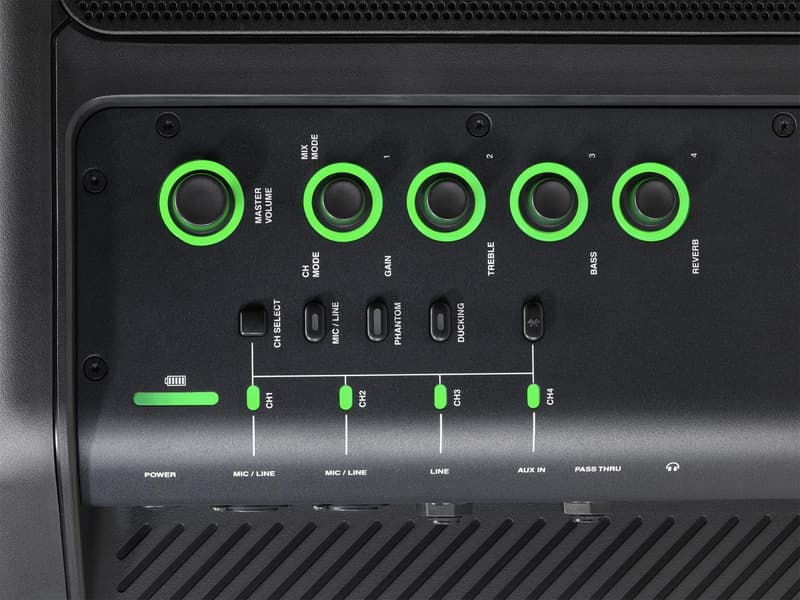

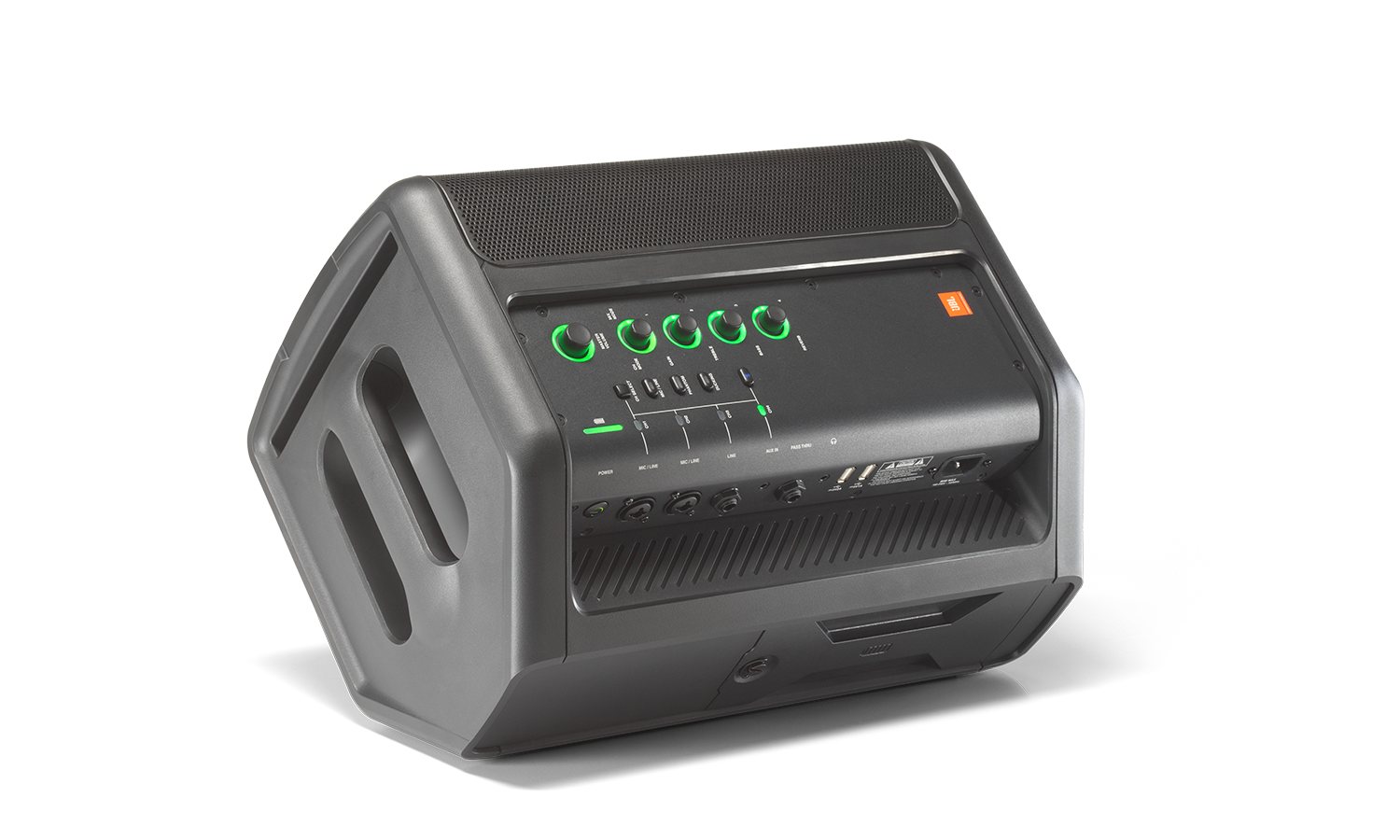

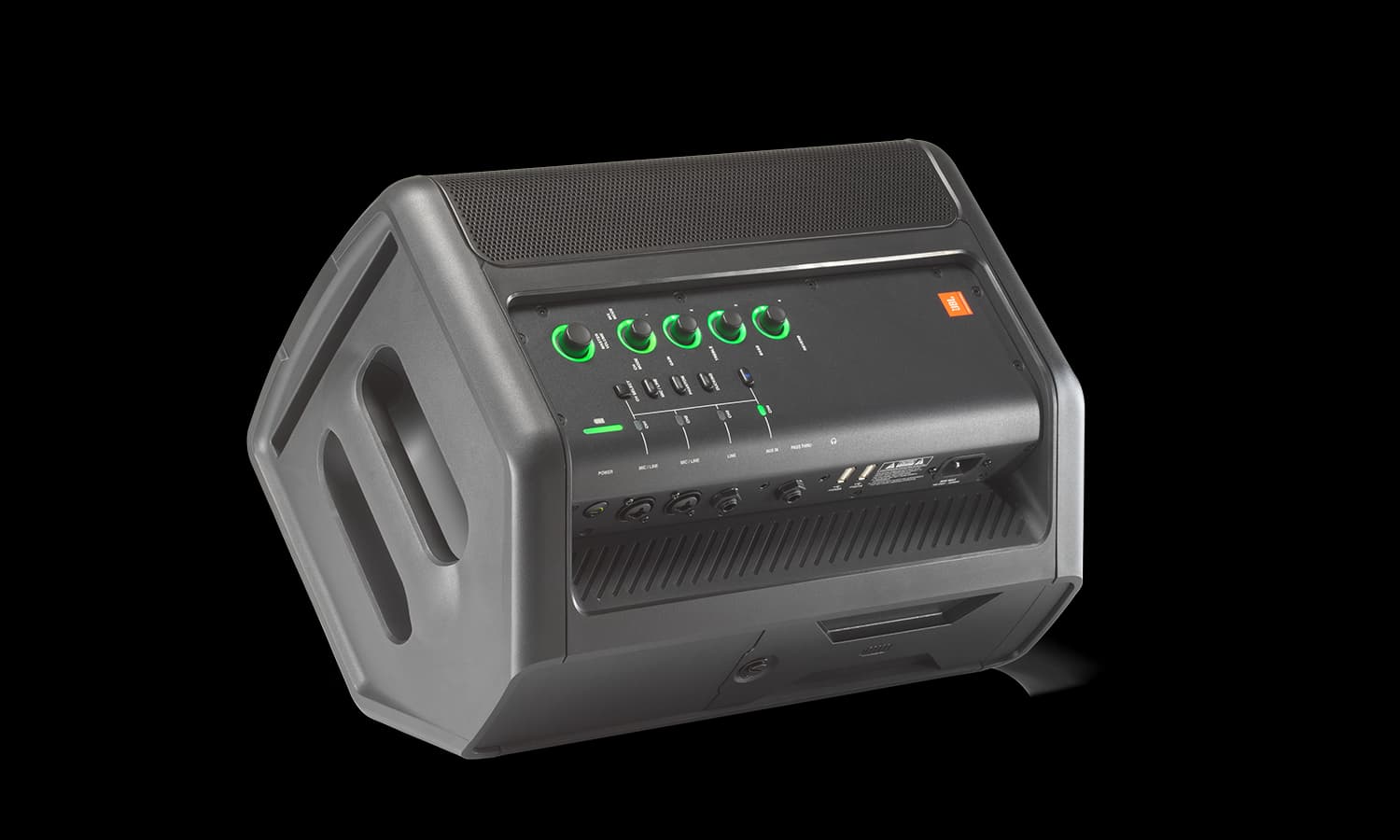

Базовые органы управления расположены на правом боку устройства. Там же есть два порта USB на 1 А и 2 А — для зарядки гаджетов или вышеупомянутого планшета, однако передача данных по этим интерфейсам не предусмотрена. В автономном режиме акустическую систему питает съемная батарея емкостью 6100 мАч, которой хватает на период до 12 часов.

К колонке можно подключить до четырех источников звука как с помощью кабелей, так и по Bluetooth. В JBL EON ONE Compact уже встроен микшерный пульт, который поддерживает алгоритмы обработки сигнала Lexicon и dbx. Сигнал от микрофонов можно подавать на первые два канала через XLR/TRS-разъемы. Причем на первый вход можно подать также и фантомное питание 48 В. На третий канал сигнал поступает через Hi-Z вход с TRS-разъемом. Четвертый канал используется для подключения внешних источников звука через AUX или Bluetooth.

Микшер построен на базе чипа Analog Devices ADAU1452, а в качестве ЦАП используется микросхема Cirrus Logic CS42526. Усилитель же собран в классе D, на микросхеме Texas Instruments TPA3221 и развивает мощность 88 Вт в двухканальном режиме. Вся электроника собрана в отдельном экранированном блоке, что исключает посторонние звуки и наводки во время работы на высокой громкости.

Транзисторы в усилителях класса D в отличие от других классов работают в импульсном режиме с КПД 90–95%. Энергии на нагрев тратится мало, и это позволяет сделать систему охлаждения компактной, равно как и весь корпус. Например, для получения на выходе 100–200 Вт на канал усилителю класса АВ нужны радиаторы размером с одну или две стенки корпуса. А усилителю класса D достаточно алюминиевого радиатора размером со спичечный коробок.

Несколько JBL EON ONE Compact можно объединить в одну большую систему. При этом, при подключении по Bluetooth, каждой колонке можно присвоить один из двух каналов, чтобы получить стереозвучание, или, если понадобится, вывести на каждую колонку моносигнал. Если вы предпочитаете надежность кабельного подключения, то несколько систем можно залинковать через разъем PassThru. При этом везде будет воспроизводиться моносумма левого и правого каналов

ВЧ-динамик 1 дюйм
НЧ-динамик 8 дюймов
Частотный диапазон 37,5 Гц — 20 кГц
Звуковое давление 112 дБ
Усилитель класс D, TI TPA3221, 88 Вт при 4 Ом и КНИ 1%
Входы 2 × XLR/TRS, 1/4" TRS, 1/8" TRS, Bluetooth
Выходы AUX 3,5 мм, 1/4" TRS pass thru
USB 5 В, 1 А + 5 В, 2 А
Приложение JBL Compact Connect
Эффекты Reverb, Delay, Chorus
Аккумулятор 6100 мАч, зарядка 0–100% — 2,5 ч
Время работы 12 часов
Габариты 291 × 255 × 399 мм
Вес 8,1 кг

7 декабря 2020 Г.
