Организации стандартизации и базовые стандарты СКС

Аббревиатура СКС — структурированные кабельные системы — уже настолько распространена, что не требует пояснений для большинства пользователей персональных компьютеров. Под этим термином понимают телекоммуникационную инфраструктуру зданий или, другими словами, среду передачи любых слаботочных сигналов в пределах (комплекса) жилых, офисных и промышленных зданий.

Эта стандартизованная основа локальных компьютерных и офисных телефонных сетей завоевывает все большее признание благодаря ряду преимуществ — универсальности, удобству эксплуатации и надежности. Успех данной технологии зависит в немалой степени от организаций, развивающих, внедряющих и использующих СКС, и, в том числе, от организаций стандартизации.

Разработку общепризнанных стандартов СКС ведут в США, в Европейской и Международной организациях стандартизации.

США

В середине 80-х годов ряд компаний, представляющих телекоммуникационную и компьютерную индустрию США, выступили с инициативой разработки стандартов кабельной инфраструктуры зданий. В рамках Ассоциации электронной промышленности (EIA) было создано несколько рабочих групп. Проект Инженерного комитета TR-41, получил название TR-41.8. Комитет учредил несколько рабочих групп по следующим направлениям стандартизации:

• TR-41.8.1 Рабочая группа кабельной проводки коммерческих и промышленных зданий;
• TR-41.8.2 Рабочая группа кабельной проводки жилых зданий и малых офисов;
• TR-41.8.3 Рабочая группа телекоммуникационных каналов и помещений / Администрирования;
• TR-41.8.4 Рабочая группа магистралей жилых зданий и малых офисов;
• TR-41.8.5 Рабочая группа определений;
• TR-41.7.2 Рабочая группа по заземлению и электрическим соединениям;
• TR-41.7.2 Рабочая группа по рекомендациям электромагнитной совместимости.

Технические комитеты Ассоциации электронной промышленности (EIA) и координационные комитеты Правления EIA разрабатывают стандарты совместно. Члены комитетов работают добровольно без какой-либо компенсации. Компании, которые они представляют, не обязательно являются членами Ассоциации. Таким образом, принятые документы являются результатом договоренности заинтересованных специалистов и отражают их разносторонний опыт, в данной области, имеющийся к моменту утверждения стандартов.

В 1998 году Сектор телекоммуникаций Ассоциации электронной промышленности был преобразован в Ассоциацию телекоммуникационной промышленности (TIA), подчиняющуюся Техническому совету. Став независимой организацией, Ассоциация продолжает осуществлять деятельность по стандартизации совместно с Ассоциацией электронной промышленности (EIA). Эти организации представлены в названиях стандартов как ANSI/TIA/EIA.

ANSI/TIA/EIA пересматривает большинство стандартов каждые пять лет. В результате стандарты могут быть подтверждены, дополнены или изменены. Изменения, которые предполагается внести, направляются Председателю комитета или в секретариат ANSI/TIA/EIA.

Международные организации стандартизации

Международная организация стандартизации (ISO) и Международная электротехническая комиссия (IEC) образуют орган стандартизации, признанный во всем мире. Национальные организации — члены ISO и IEC принимают участие в разработке стандартов в составе Технических комитетов. Комитеты, созданные отраслевыми организациями, взаимодействуют друг с другом в смежных областях. В совместной работе принимают участие другие международные, правительственные и неправительственные организации.

Международная организация стандартизации и Международная электротехническая комиссия учредили Объединенный технический комитет ISO/IEC JTC 1, специализирующийся в области информационных технологий. Проекты международного стандарта, одобренные Объединенным техническим комитетом, передаются в национальные организации стандартизации для голосования. Для принятия стандарта требуется не менее 75% голосов.

Европейские организации стандартизации

Европейский комитет стандартизации электротехники (CENELEC) действует регионально в тесной координации с Международной организацией стандартизации. Страны, входящие в CENELEC, принимают европейские стандарты в качестве национальных без каких-либо поправок. Европейские стандарты публикуются на трех официальных языках — английском, французском и немецком. Переводы на другие языки, сделанные членами CENELEC, и заверенные в Центральном секретариате, получают статус официальных версий.

Базовые стандарты СКС

Базовыми стандартами структурированных кабельных систем являются:

• ANSI/TIA/EIA-568-А. Стандарт телекоммуникационных кабельных систем коммерческих зданий. Октябрь 1995 года;
• ISO/IEC 11801. Информационные технологии. Структурированная кабельная система для помещений заказчиков. Июль 1995 года;
• EN 50173:1995. Информационные технологии. Структурированные кабельные системы. Июль 1995 года.

Стандарты призваны служить общественным интересам, устраняя недопонимание между производителями и потребителями, обеспечивая взаимозаменяемость и универсальное качество продукции наряду с ее доступностью и грамотным использованием. Стандарты телекоммуникационной инфраструктуры зданий должны обеспечить работу разнотипного оборудования любых производителей, создание кабельных системы на этапе строительства зданий и их длительную эксплуатацию.

Стандарт ANSI/TIA/EIA-568-А заменил ANSI/TIA/EIA-568, действовавший с июля 1991 года. В новую редакцию вошли дополнения, принятые в форме технических бюллетеней: EIA/TIA TSB 36, TIA/EIA TSB 40 и TIA/EIA TSB 40а. Бюллетени содержали параметры категорий 3, 4 и 5 для кабелей типа незащищенная витая пара (UTP) и разъемов. В стандарт добавлены спецификации Проекта TSB 53 защищенной кабельной системы с волновым сопротивлением 150 ом, многомодового оптоволокна 62,5/125 мкм, одномодового волокна, ОВ разъемов и ограничений для оптоволоконной среды передачи. Системы категории 1 и 2 исключены из данного стандарта.

Международный стандарт ISO/IEC 1180 был подготовлен Подкомитетом 25 ISO/IEC JTC 1 "Подключение оборудования информационных технологий". Европейский стандарт EN 50173 был принят Техническим комитетом 115 "Электротехнические аспекты телекоммуникационного оборудования". В дополнение к американскому стандарту, определяющему в качестве альтернативной среды передачи защищенные системы с волновым сопротивлением 150 ом (разработка IBM), определены параметры незащищенных четырехпарных систем с волновым сопротивлением 120 ом (разработка Alcatel). Характеристики универсальных 100-омных систем различаются незначительно.

Базовые международные и европейские стандарты совпадают практически буквально. Однако ISO/IEC и CENELEC разрабатывают собственные стандарты в смежных областях. В Европе, например, существует Директива ЭМС, определены собственные параметры экранированных и оптоволоконных кабелей. Международная организация стандартизации ведет разработку стандартов проектирования, монтажа, администрирования, измерений и внедрения приложений. Названия взаимосвязанных действующих и разрабатываемых стандартов приводятся в приложениях к каждому документу. В обобщенном виде их можно найти на странице Перечень стандартов СКС сайта компании EcoLAN.

Россия принимает участие в работе Международной организации стандартизации (ISO), но не входит в CENELEC. Поэтому в данном обзоре за основу взяты положения и терминология международных стандартов. В США действует ряд стандартов, которые только разрабатываются в упомянутых организациях и широко применяются при создании СКС во всех странах. Организации ISO / CENELEC используют разработки ANSI/TIA/EIA как ступени для движения вперед. При этом они исправляют недостатки американских стандартов. В обзоре приведены отличия американских стандартов и отмечены исправленные недостатки.

Группы стандартов СКС

Организации стандартизации действуют на международном, региональном и национальном уровнях. Инициатива разработки стандартов СКС принадлежит США, которые также лидируют в их принятии. Ряд других стран, например, Канада, Германия, разрабатывают и используют собственные стандарты. Германия опережает всех в разработке и использовании новых категорий.

Стандарты Ассоциации электронной и телекоммуникационной промышленности и Американского национального института стандартизации (ANSI) наиболее полно отражают различные аспекты создания телекоммуникационной инфраструктуры. Как видно из таблицы, приведенной ниже, международные и европейские организации еще не опубликовали свои варианты стандартов, действующих в США с 1990 — 1995 года. На рисунке 1 действующие стандарты показаны с годом принятия, разрабатываемые отмечены красным цветом и помещены в скобки.

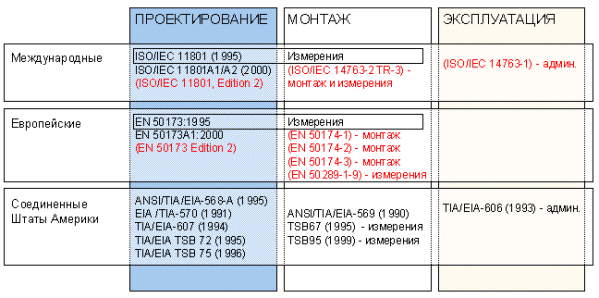

Рис. 1 Группы стандартов по разработчикам и областям применения

По содержанию и областям применения стандарты можно подразделить на три группы — проектирования, монтажа и эксплуатации.

Стандарты проектирования определяют среду передачи, параметры разъемов, линии и канала, в том числе предельно допустимые длины, способы подключения проводников (последовательность), топологию и функциональные элементы СКС. Приложения дополняют стандарты в смежных областях и подразделяются на нормативные (часть стандарта) и информационные (для сведения). К этой группе можно отнести также документы, определяющие параметры заземления, особенности СКС малых офисов и жилых зданий, централизованных систем и рекомендации по построению открытых офисов.

Стандарты монтажа определяют в широком смысле телекоммуникационные аспекты проектирования и строительства (комплекса) зданий. Учет телекоммуникационной инфраструктуры подразумевает наличие каналов для прокладки кабелей и помещений для их коммутации и размещения оборудования. В узком смысле под монтажом понимают работы по установке кабельных систем. Второй подход является более дорогостоящим. В данную группу включены также стандарты измерений, поскольку на практике качество монтажа СКС определяется с помощью измерений, которые могут завершать процесс создания систем.

Стандарты администрирования определяют правила документирования телекоммуникационной инфраструктуры и создаются на базе стандартов проектирования и монтажа.

Названия и время принятия перечисленных стандартов приведено ниже.

Международные стандарты

ISO/IEC 11801 Информационные технологии — структурированные кабельные системы для помещений заказчика;

ISO/IEC 11801A1/A2 Информационные технологии — структурированные кабельные системы для помещений заказчика; Приложения 1 / 2.

Европейские стандарты

EN 50173:1995 Информационные технологии — структурированные кабельные системы (1995 год);

EN 50173/A1:2000 Информационные технологии — структурированные кабельные системы (2000 год):

• 1 марта 2000 года — оглашение на национальном уровне;
• 1 сентября 2000 года — публикация национального стандарта, идентичного европейскому;
• 1 сентября 2000 года — отмена действующих положений национальных стандартов, не соответствующих европейскому.
• 30 октября 2000 — комментарии национальных комитетов стандартизации

Подготовлено к публикации второе издание EN 50173, которое заменит EN 50173:1995 и EN 50173/A1:2000.

Стандарты США

ANSI/TIA/EIA-568-A Телекоммуникационные стандарты кабельных систем коммерческих зданий, (октябрь 1995).

Дополнения:

• ANSI/TIA/EIA-568-A-1. Спецификации задержки и фазового сдвига для 100-омных 4-парных кабельных систем, 1997;
• ANSI/TIA/EIA-568-A-2. Исправления и дополнения к ANSI/TIA/EIA-568-A, 1998;
• ANSI/TIA/EIA-568-A-4. Производственная методика измерений NEXT соединительных кабелей и требования к кабелям незащищенная витая пара, 1999;
• ANSI/TIA/EIA-568-A-5 Спецификации параметров передачи 4-парных 100-омных кабельных систем категории 5е, 1999.

EIA/TIA-569 Стандарты прокладки телекоммуникационных каналов коммерческих зданий (октябрь 1990).

EIA/TIA-570 Стандарт телекоммуникационных кабельных систем жилых и малых коммерческих зданий (июнь 1991).

TIA/EIA-606 Стандарт администрирования телекоммуникационной инфраструктуры коммерческих зданий (февраль 1993).

TIA/EIA-607 Требования по заземлению и электрическим соединениям телекоммуникационных систем коммерческих зданий (август 1994).

TIA/EIA TSB 72 Руководство по централизованным оптоволоконным кабельным системам (октябрь 1995).

TIA/EIA TSB 75 Дополнительные требования построения горизонтальных кабельных систем открытых офисов (август 1996).
