Диаграммы тестирования коммутатора MultiCo EW-308R

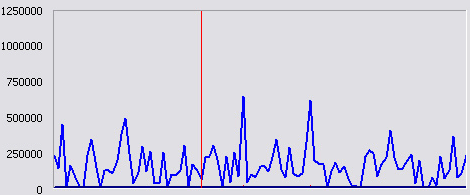

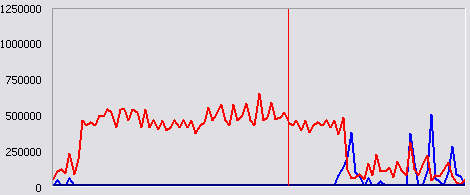

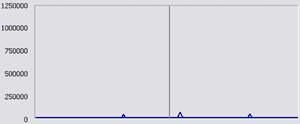

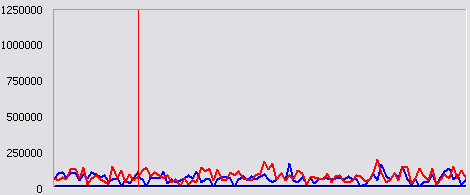

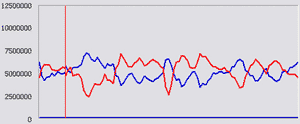

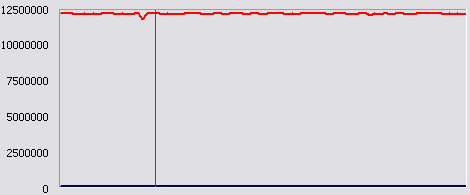

Диаграммы отражают скорость принимаемого/передаваемого трафика в еденицу времени через один порт коммутатора. Статистика собирается с сетевого адаптера с помощью утилита операционной системы "Perfomance Monitor". По горизонтали идет временная шкала длительностью 100 секунд. По вертикали — скорость передачи данных в байтах. Синий график — принимаемые данные, красный — передаваемый.
1. Максимальная загрузка коммутатора. Задействуются пять портов, скорость передачи 100Mbit, Full Duplex, режим передачи данный — все со всеми.
2. Передача данных между двумя портами при отсутствии трафика на остальных (идеальный случай).
|
|
|

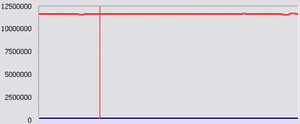

2.1 Односторонняя передача из 100Mbits Full Duplex в 100Mbits порт Full Duplex. |

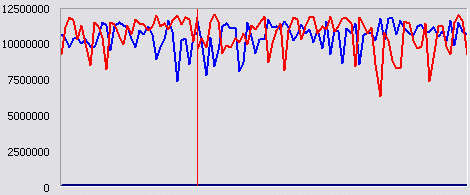

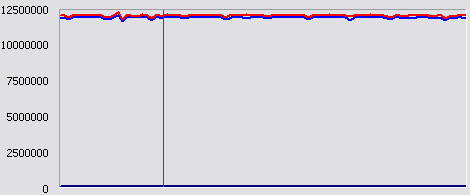

2.2 Двусторонняя передача между 100Mbits Full Duplex и 100Mbits портами Full Duplex. |
3. Чтение данных с одного порта во все остальные. Эмулируем ситуацию "сервер и много клиентов".
4. Передача данных между 10Mbits и 100Mbits сегментами. Здесь мы выясняем качество коммутации между двумя сегментами с различными скоростями передачи и параметрами дуплекса.
|
|
|
4.1 Односторонняя передача из 100Mbits Full Duplex в 10Mbits порт Full Duplex. |
4.2 Односторонняя передача из 10Mbits Full Duplex в 100Mbits порт Full Duplex. |
|
|
|
4.3 Двусторонняя передача между 10Mbits Full Duplex и 100Mbits Full Duplex портами. |
|
|
|
|

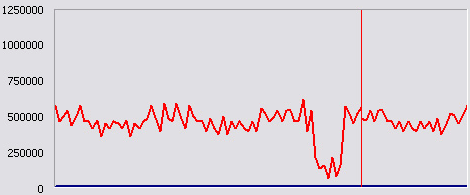

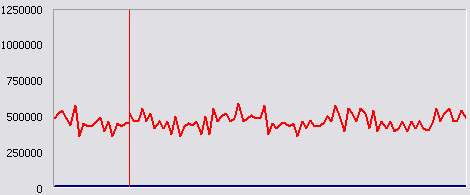

4.4 Односторонняя передача из 100Mbits Full Duplex в 10Mbits порт Half Duplex. |
4.5 Односторонняя передача из 10Mbits Half Duplex в 100Mbits порт Full Duplex. |
|
|
|

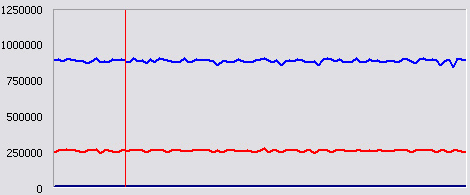

4.6 Двусторонняя передача между 10Mbits Half Duplex в 100Mbits Full Duplex портами. |
|
5. Передача данных между 100Mbit Half Duplex портом и портом 10Mbit.
|
|
|

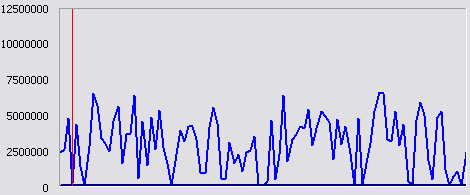

5.1 Односторонняя передача из 100Mbits Half Duplex в 100Mbits порт Full Duplex. |
5.2 Односторонняя передача из 100Mbits Full Duplex в 100Mbits порт Half Duplex. |
|
|
|
5.3 Двусторонняя передача между 100Mbits Full Duplex и 100Mbits портами Half Duplex. |
|
|
|
|

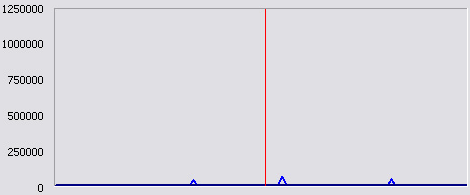

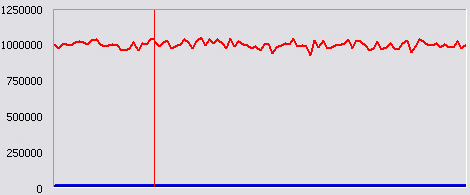

5.4 Односторонняя передача из 100Mbits Half Duplex в 10Mbits порт Half Duplex. |
5.5 Односторонняя передача из 10Mbits Half Duplex в 100Mbits порт Half Duplex. |
|
|
|
5.6 Двусторонняя передача между 100Mbits Half Duplex и 10Mbits портами Half Duplex. |
|
|
|
|

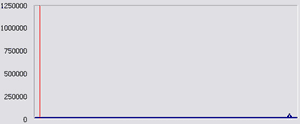

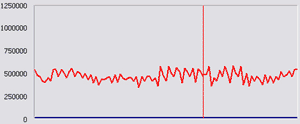

5.7 Односторонняя передача из 100Mbits Half Duplex в 10Mbits порт Full Duplex. |
5.8 Односторонняя передача из 10Mbits Full Duplex в 100Mbits порт Half Duplex. |
|
|
|
5.9 Двусторонняя передача между 10Mbits Full Duplex и 100Mbits портами Half Duplex. |
|
6. Передача данных между двумя 10Mbits портами.
|
|
|

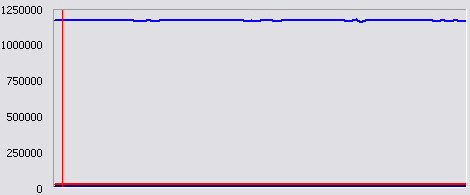

6.1 Односторонняя передача из 10Mbits Full Duplex в порт 10Mbits Full Duplex. |
6.2 Двусторонняя передача между 10Mbits Full Duplex и 10Mbits Full Duplex портами. |
|
|
|

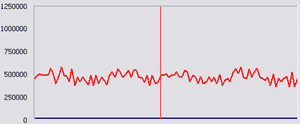

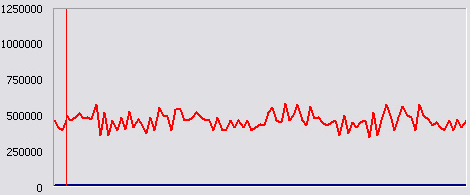

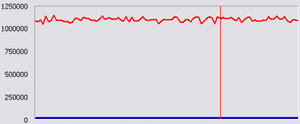

6.3 Односторонняя передача из 10Mbits Half Duplex в порт 10Mbits Half Duplex. |

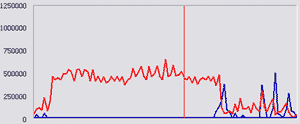

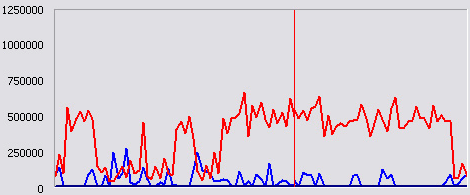

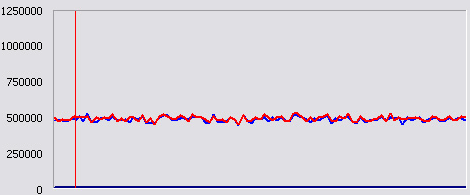

6.4 Двусторонняя передача между портами 10Mbits Half Duplex и 10Mbits Half Duplex. |
|
|
|
6.5 Односторонняя передача из порта 10Mbits Half Duplex в 10Mbits Full Duplex. |
6.6 Односторонняя передача из 10Mbits сегмента Full Duplex в порт 10Mbits Half Duplex. |
|
|
|
6.7 Двусторонняя передача между портами 10Mbits Half Duplex и 10Mbits Full Duplex. |
|
7. Передача данных между 100MBit портами в режиме полудуплекса. Эмулируется работа коммутатора в режиме объединения нескольких 100MBit концентраторов.
|
|
|

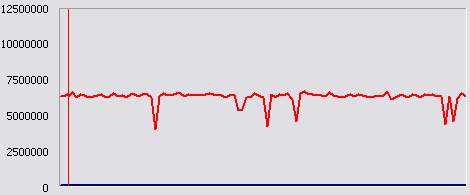

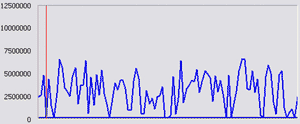

7.1 Односторонняя передача из 100Mbits Half Duplex в 100Mbits порт Half Duplex. |

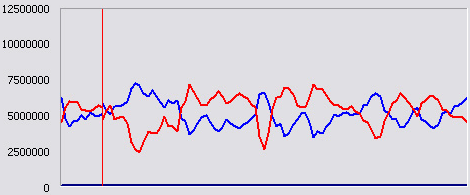

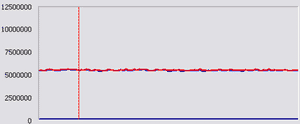

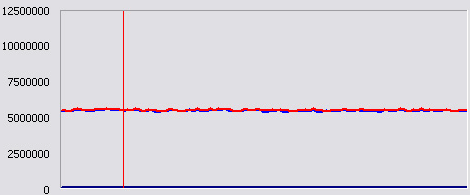

7.2 Двусторонняя передача между двумя 100Mbits Half Duplex портами. |
|
|
|

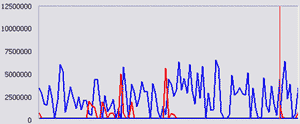

7.3 Режим передачи данных «все со всеми» в полудуплексном 100MBit режиме. |
|
| июнь 2002 г. |
Евгений Зайцев
|
|
