Видеоускоритель Gigabyte Geforce GTX 960 WindForce OCE

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte Geforce GTX 960 WindForce OC 2048 МБ 128-битной GDDR5 PCI-E

Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.

Устройство(а)

Gigabyte Geforce GTX 960 WindForce OC 2048 МБ 128-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPUGeforce GTX 960 (GM206)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1215—14551126—1178
Частота работы памяти (физическая (эффективная)), МГц1750 (7000)1750 (7000)
Ширина шины обмена с памятью, бит128
Число вычислительных блоков в GPU/частота работы блоков, МГц8/1215—14558/1126—1178
Число операций (ALU) в блоке128
Суммарное число операций (ALU)1024
Число блоков текстурирования (BLF/TLF/ANIS)64
Число блоков растеризации (ROP)32
Размеры, мм245×100×36190×100×36
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт126/52/16119/45/17
Уровень шума (в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА20/21,2/26,9
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемовНетНет
Дополнительное питание: количество 6-контактных разъемов21
Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200
Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200

Комплектация локальной памятью
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB).

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.

Сравнение с эталонным дизайном (reference)

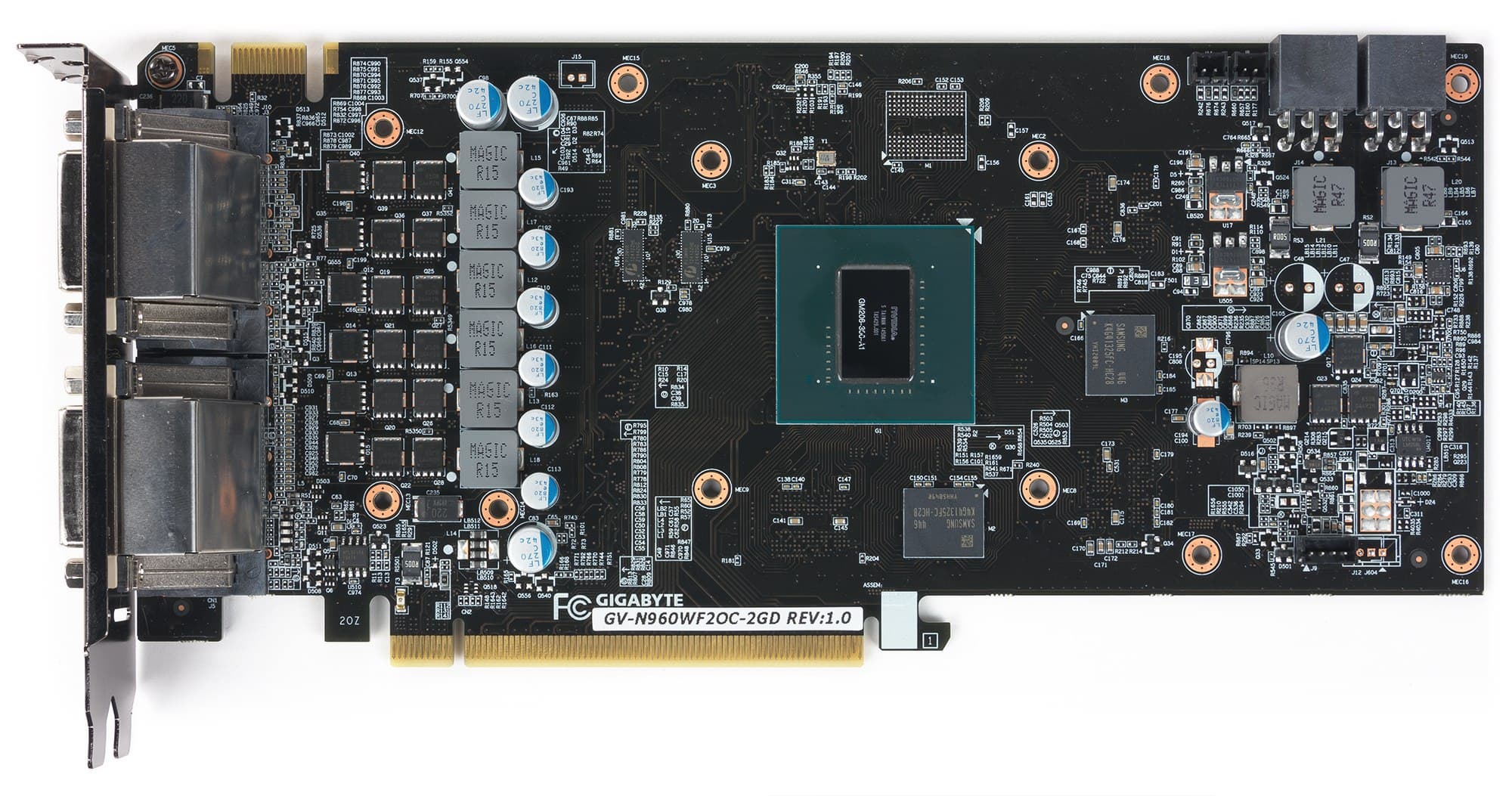

Вид спереди
Gigabyte Geforce GTX 960 WindForce OC 2048 МБ 128-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 960

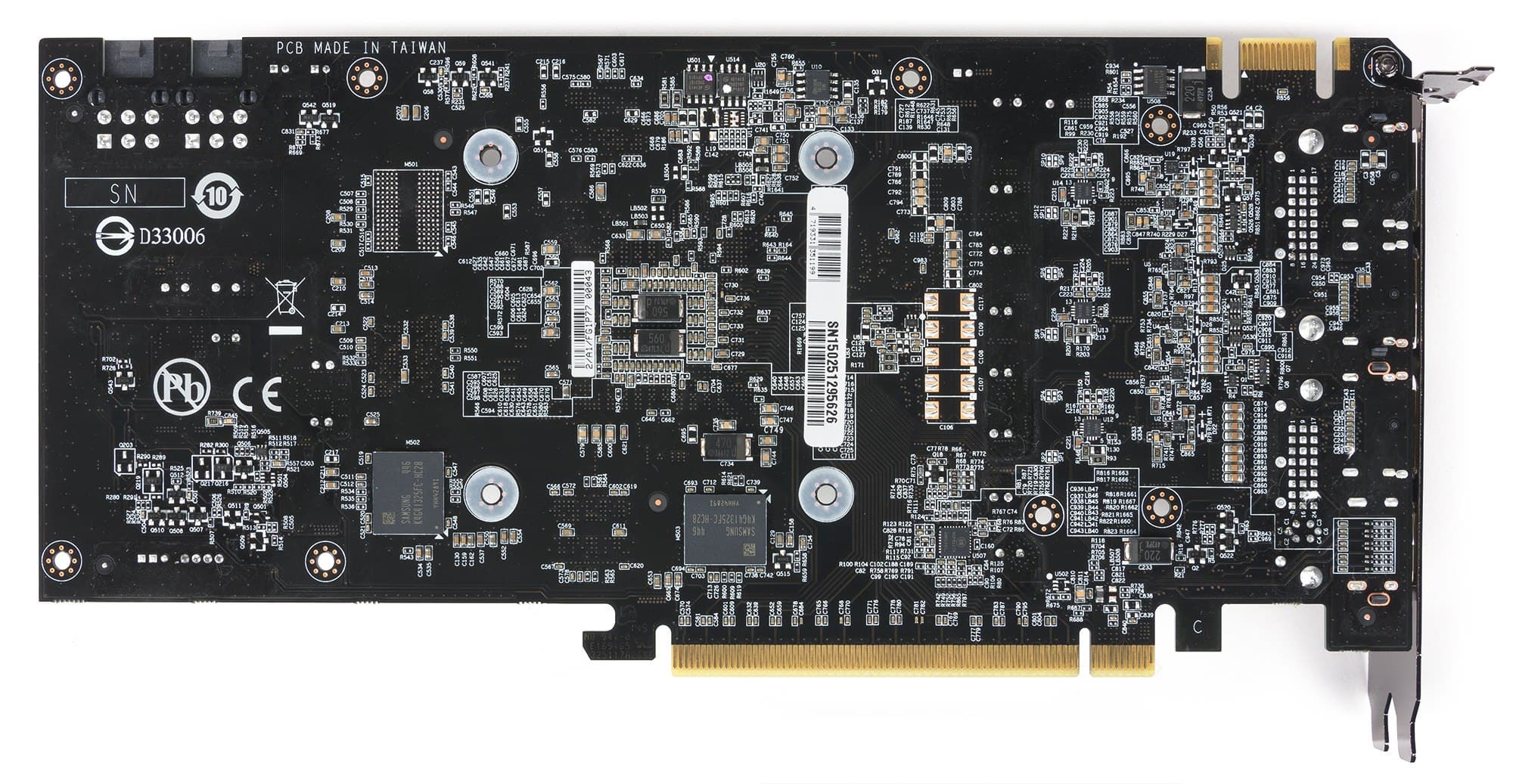

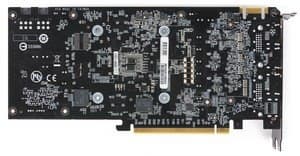

Вид сзади
Gigabyte Geforce GTX 960 WindForce OC 2048 МБ 128-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 960

Схема питания ядра 6-фазная. Система питания усложнена, рассчитана на высокие оверклокерские возможности GTX 960, поэтому установлено два 6-контактных разъема дополнительного питания. Длина PCB значительно выше, чем у референс-карты.

Следует снова сказать, что плата по сути 192-битная, то есть разведена шина памяти шириной в 192 бит, а не 128, это можно легко вычислить по количеству посадочных мест под микросхемы памяти — их 6. А установлено всего 4 микросхемы, к которым и организован доступ шириной в 128 бит. Вполне возможно, что через какое-то время появится GTX 960 Ti со 192-битной шиной, а нынешний GTX 960 опустится в ценовой нише чуть ниже.

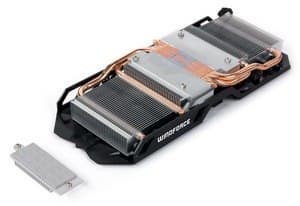

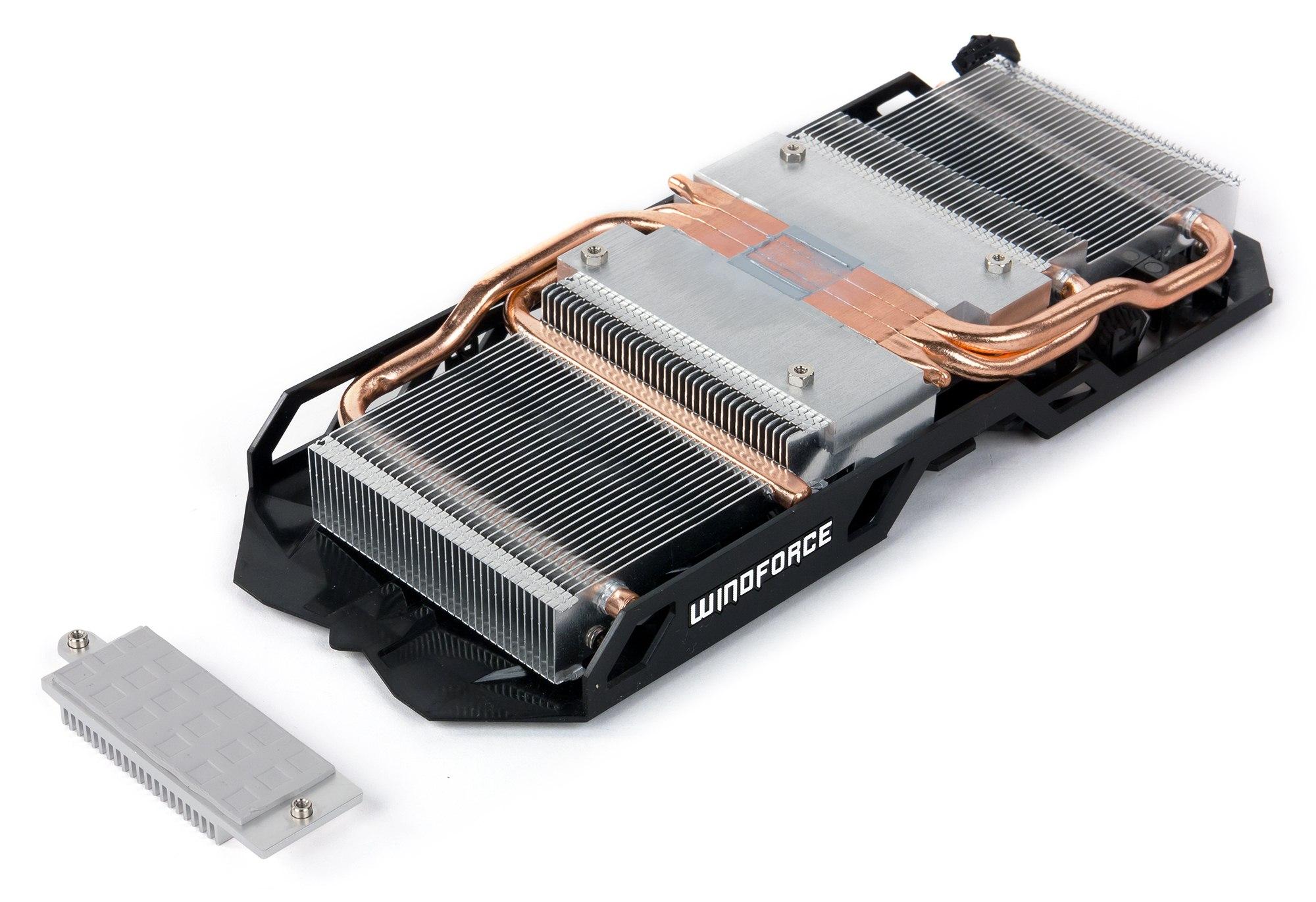

Система охлаждения
Фирменная СО WindForce хорошо известна любителям 3D-ускорителей, отличается высокой эффективностью и очень качественными вентиляторами, что дает уменьшенный уровень шума. Ее основой является никелированный радиатор с впрессованными в основание медными трубками, разносящими тепло по ребрам.

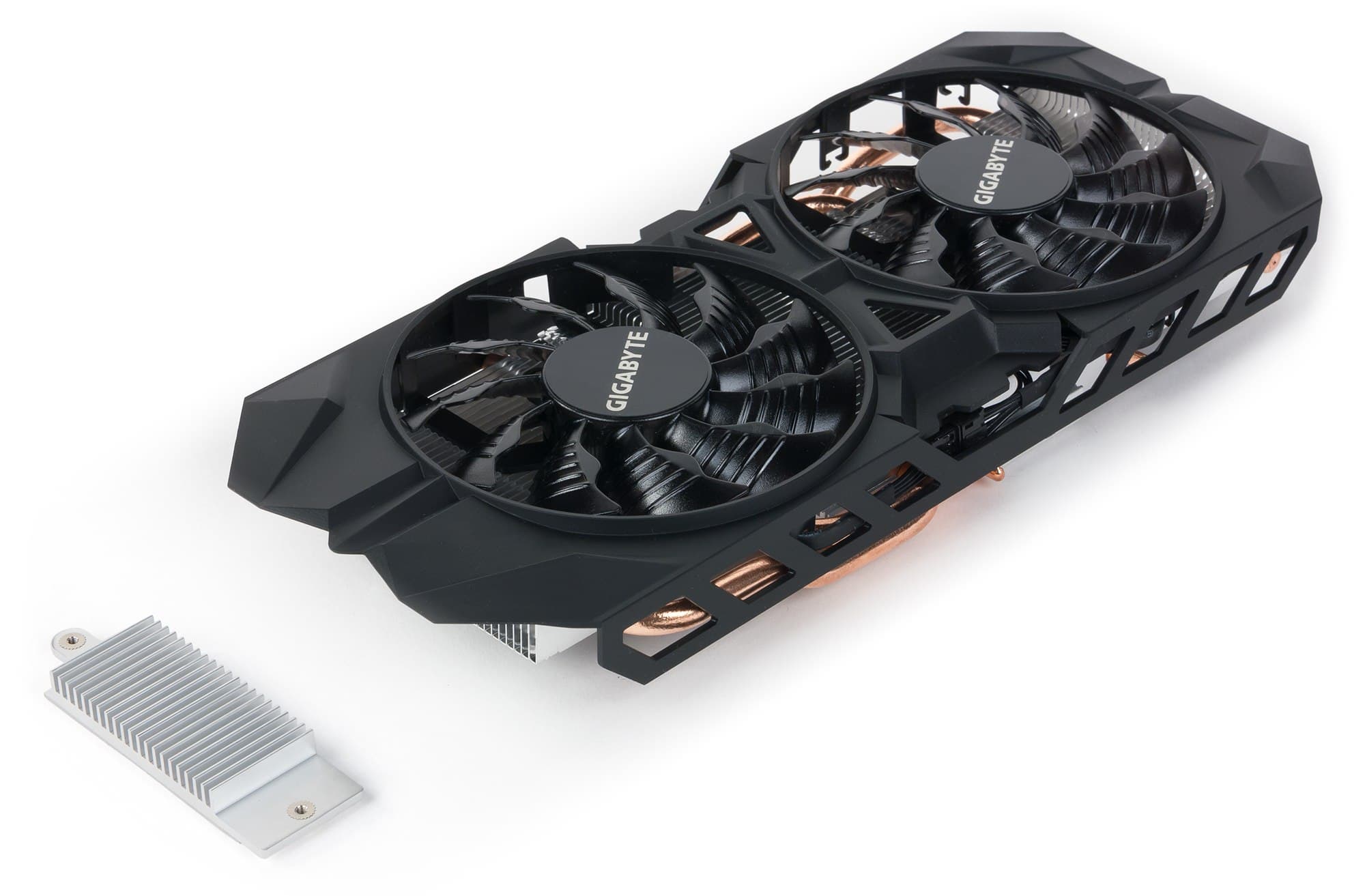

Сверху имеется кожух с двумя вентиляторами. Кулер запрограммирован останавливать вентиляторы, если температура ядра меньше 60 °C.

Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор.

После 6-часового прогона под нагрузкой максимальная температура не превысила 68 °C, что является хорошим результатом для видеокарты такого уровня.

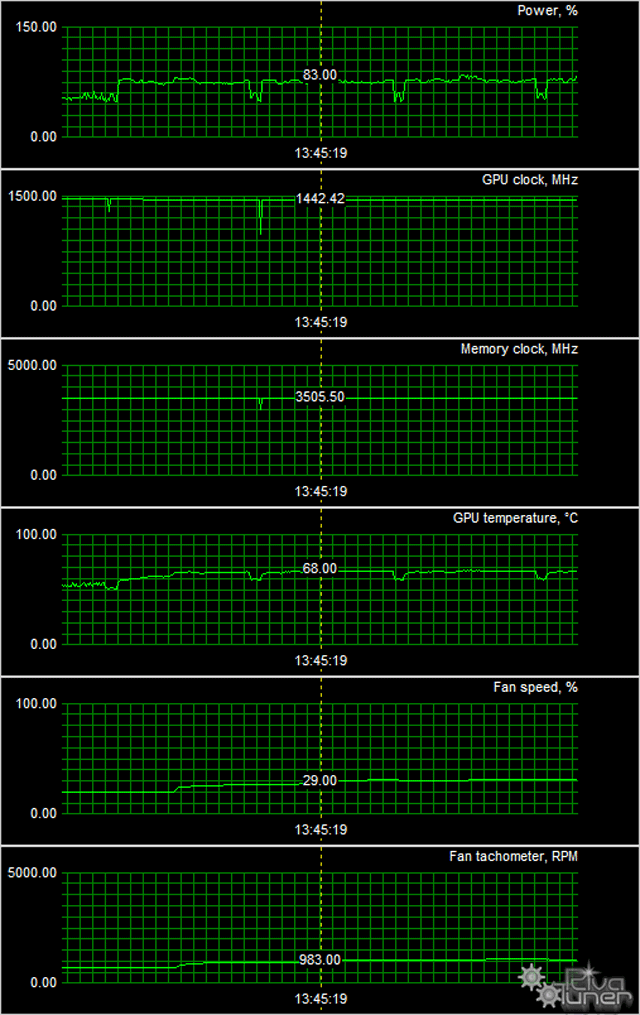

Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D вентиляторы не работали (шум равен фоновому — 20 дБА). Температура ядра не поднималась выше 30 °C.

При просмотре фильма с аппаратным декодированием вентиляторы начинали вращение при достижении температуры ядра 58 °C, их частота вращения достигала 700 оборотов в минуту, уровень шума составлял 21,2 дБА.

В режиме максимальной нагрузки в 3D температура достигала уровня 68 °C, частота вращения — более 1300 оборотов в минуту, шум вырастал до 26,9 дБА.

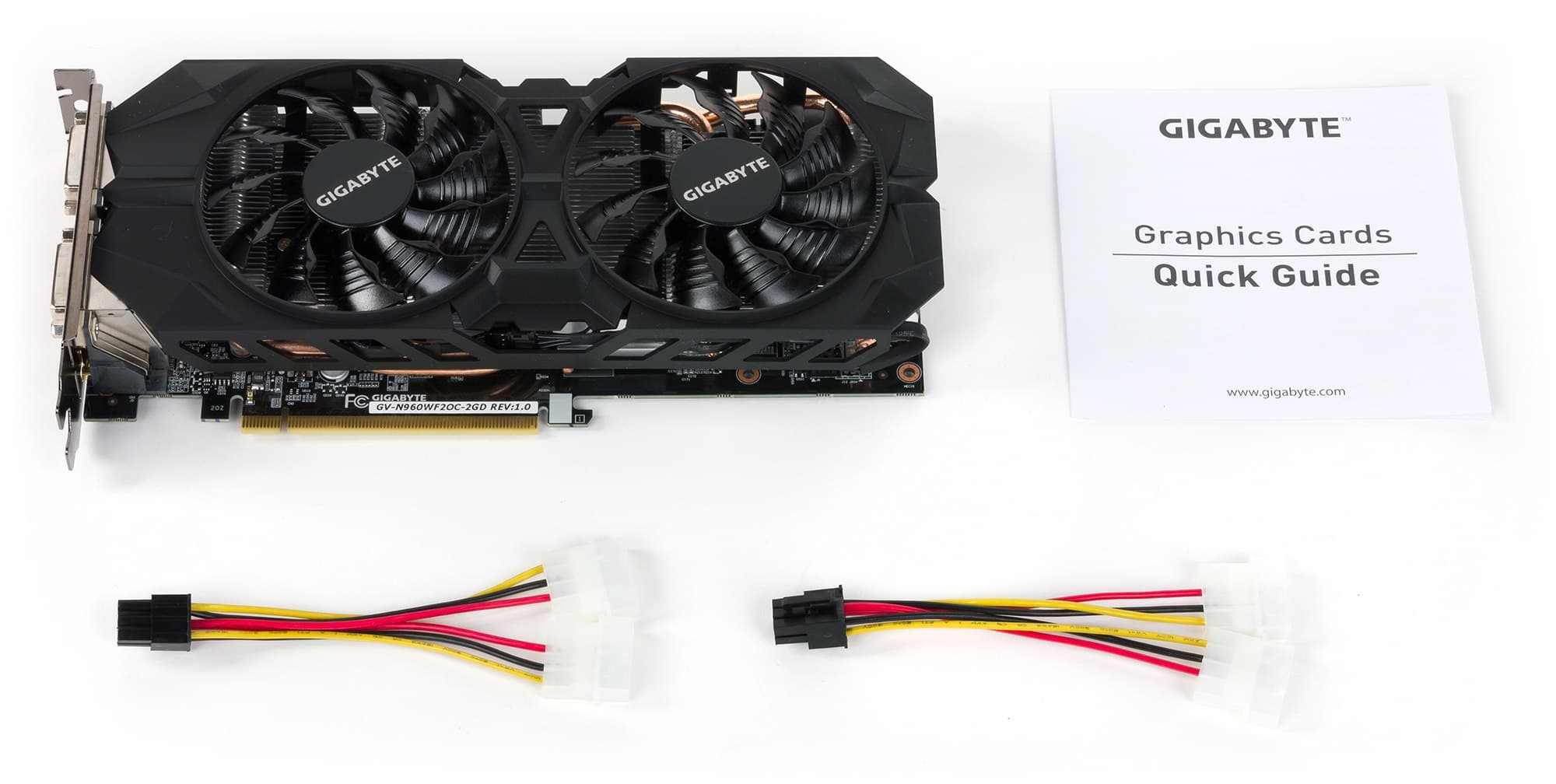

Комплектация.
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс 2 разветвителя питания.

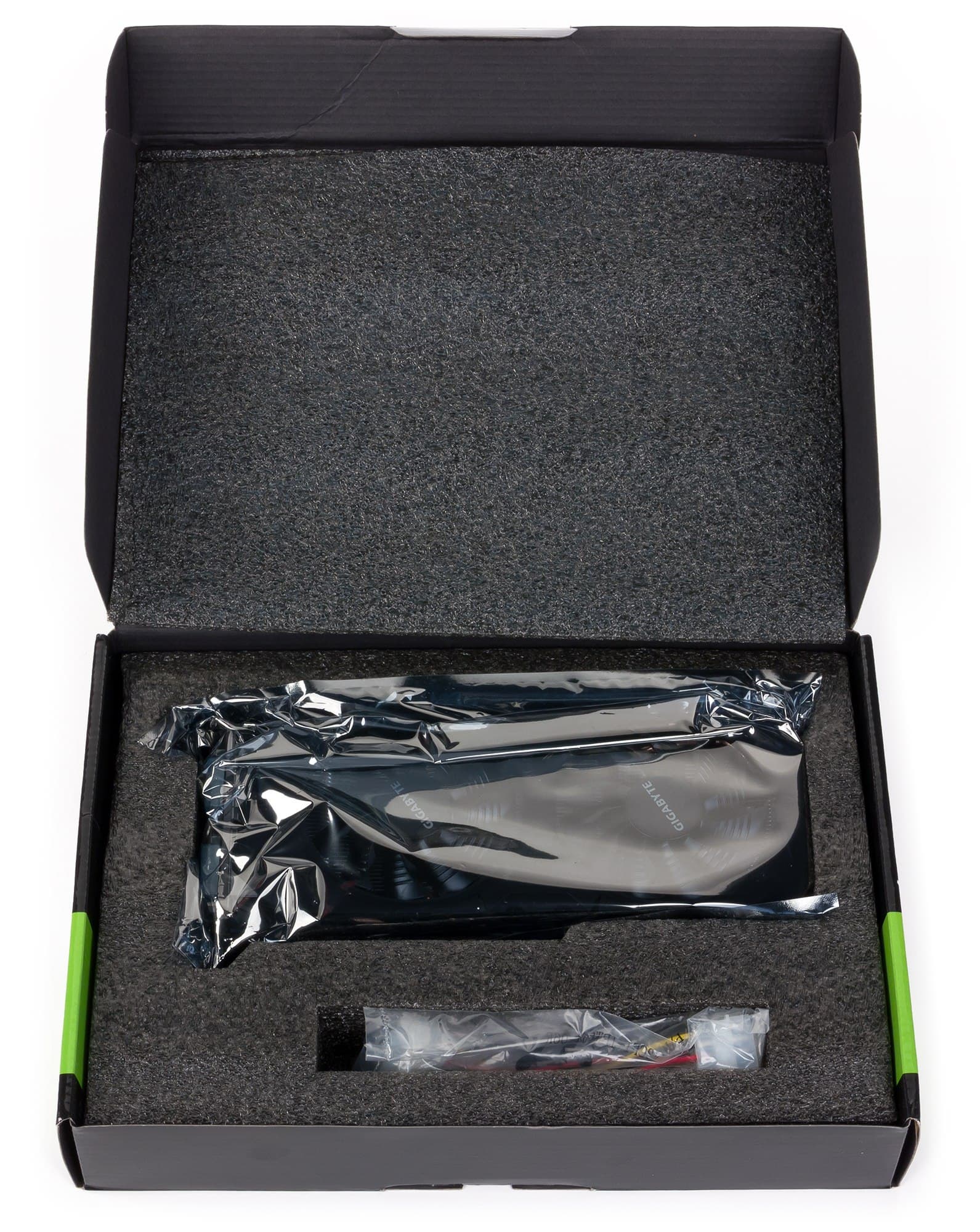

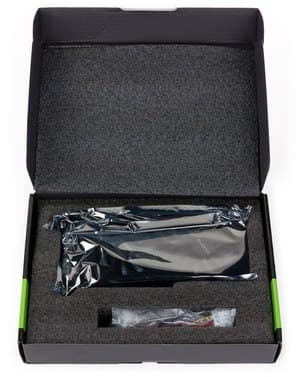

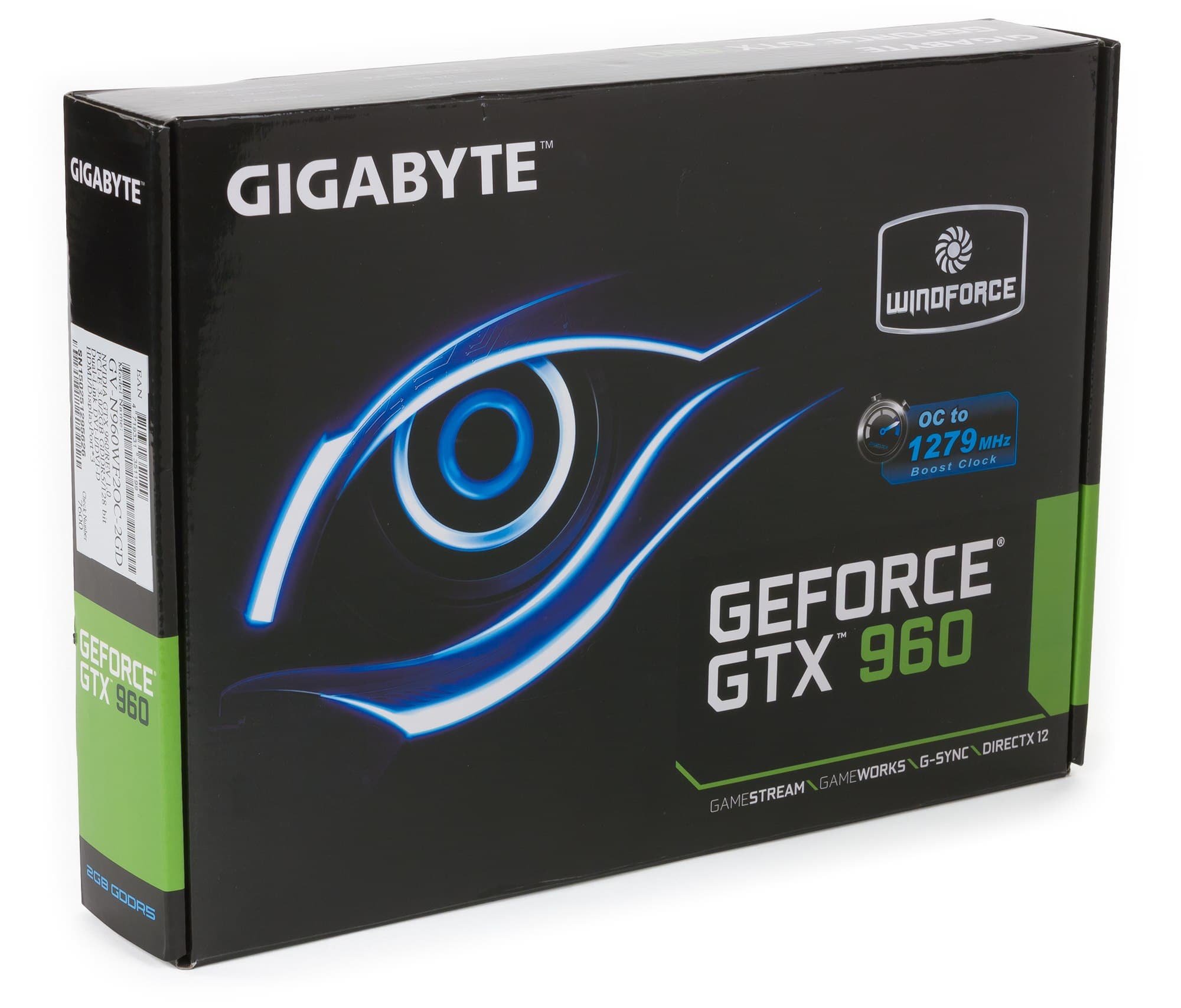

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Амур 1200 (1200 Вт);
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • монитор Asus ProArt PA249Q (24″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 14.12,
  • драйверы Nvidia версии 347.25,
  • VSync отключен.

Список инструментов тестирования

Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment) — DirectX 11.0

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0

  • Dragon Age: Inquisition ( BioWare/EA) — DirectX 11.0

  • Watch Dogs (Ubisoft) — DirectX 11.0

  • Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0

  • Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1

Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 960 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец февраля 2015 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
13R9 285 2048 МБ, 973/973/55001350504268
14R9 280 3072 МБ, 940/940/50001250498251
16Gigabyte GTX 960 2048 МБ, 1215—1455/70001180513230
17GTX 760 2048 МБ, 980—1033/60001160487238
18GTX 960 2048 МБ, 1126—1178/70001100478230
19R9 270X 2048 МБ, 1050/1050/56001060525202
20GTX 660 Ti 2048 МБ, 915—1030/60001040230453

Комментарий к Рейтингам iXBT.com


Если среднестатистический GTX 960 (работающий на номинальных частотах) выигрывает в этой группе только у R9 270X, обладая при этом более высокой ценой, то повышенные частоты карты Gigabyte позволили ей одолеть... предшественника — GTX 760 (смешно, да?), и все. Конкуренты R9 280 и R9 285 так и остались недосягаемыми по скорости.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец февраля 2015 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
03R9 270X 2048 МБ, 1050/1050/56005251060202
06Gigabyte GTX 960 2048 МБ, 1215—1455/70005131180230
08R9 285 2048 МБ, 973/973/55005041350268
09R9 280 3072 МБ, 940/940/50004981250251
11GTX 760 2048 МБ, 980—1033/60004871160238
13GTX 960 2048 МБ, 1126—1178/70004781100230
31GTX 660 Ti 2048 МБ, 915—1030/60002301040453

Комментарий к Рейтингам полезности


Как мы видим, среднестатистический GTX 960 и здесь находится в аутсайдерах своей группы, так как цены на него пока слишком высоки для ускорителя такого уровня. А вот продукт Gigabyte из-за более высокой производительности сумел обойти своих конкурентов в данном рейтинге. Правда, тут стоит учитывать, что на момент написания материала видеокарт семейства Gigabyte GTX 960 WindForce/Gaming в продаже еще не было, а потому пришлось брать для них в качестве ориентира цену среднестатистического GTX 960. Так что интересующимся надо следить за ценами ниже и корректировать выводы.

Gigabyte Geforce GTX 960 WindForce OC 2048 МБ 128-битной GDDR5 PCI-E — очень добротный представитель ускорителей среднего уровня. Видеокарта обладает отличной малошумной и высокоэффективной системой охлаждения. К плюсам, безусловно, относится и сильно повышенная частота ядра, которая дает весьма ощутимый прирост производительности в относительно низких разрешениях (про высокие речь не идет — там все сдерживается низкой ПСП из-за 128-битной шины).

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже и корректируйте выводы!). В номинации «Оригинальный дизайн» (за март 2015 года)

награду получила карта:

  • Gigabyte Geforce GTX 960 WindForce OC 2048 МБ 128-битной GDDR5 PCI-E

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 960 — $182 (на 01.06.16) R9 280 — $276(2)
GTX 960 — $182 (на 01.06.16) R9 285 — $213(5)
GTX 960 — $182 (на 01.06.16) GTX 760 — $212 (на 01.06.16)
GTX 960 — $182 (на 01.06.16) GTX 660 Ti — $309(2)
Gigabyte GTX 960 WindForce OC — $254(6), T-11916938 GTX 960 — $182 (на 01.06.16)
Предложения Gigabyte GTX 960 WindForce OC
L-11916938-10


Благодарим компанию Gigabyte
и лично Gennie Chao
за предоставленную на тестирование видеокарту

2 блока питания Thermaltake DPS G 1050W/Амур 1200 для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek

Клавиатура Cougar 700K для рабочего компьютера предоставленa компанией Cougar




Справочник по ценам

13 марта 2015 Г.

Gigabyte Geforce GTX 960 WindForce OC

Gigabyte Geforce GTX 960 WindForce OCE


  1. ()
  2. ,

: () Gigabyte Geforce GTX 960 WindForce OC 2048 128- GDDR5 PCI-E


: Gigabyte Technology ( Gigabyte) 1986 (). - /. . 2004 Gigabyte, Gigabyte Technology ( ); Gigabyte Communications ( GSmart ( 2006 .)); Gigazone International (, , ( Envision)); G-Style Co ( ). .

()

Gigabyte Geforce GTX 960 WindForce OC 2048 128- GDDR5 PCI-E
()
GPUGeforce GTX 960 (GM206)
PCI Express x16
GPU (ROPs), 1215—14551126—1178
( ()), 1750 (7000)1750 (7000)
, 128
GPU/ , 8/1215—14558/1126—1178
(ALU) 128
(ALU)1024
(BLF/TLF/ANIS)64
(ROP)32
, 245×100×36190×100×36
, 22
( 3D/ 2D/ «»), 126/52/16119/45/17
( 2D/ 2D ( )/ 3D), 20/21,2/26,9
1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2
SLI
/ 44
: 8-
: 6- 21
2D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200
3D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200

a e 2048  GDDR5 SDRAM, 4 4 ( 2 PCB).

Samsung (GDDR5). 1785 (7140) .

(reference)
Gigabyte Geforce GTX 960 WindForce OC 2048 128- GDDR5 PCI-E Reference card Nvidia Geforce GTX 960
Gigabyte Geforce GTX 960 WindForce OC 2048 128- GDDR5 PCI-E Reference card Nvidia Geforce GTX 960

6-. , GTX 960, 6- . PCB , -.

, 192-, 192 , 128, — 6. 4 , 128 . , - GTX 960 Ti 192- , GTX 960 .

WindForce 3D-, , . , .

. , 60 °C.

, .

6- 68 °C, .
EVGA PrecisionX ( . AKA Unwinder)

  • , .
  • , , , .
  • 20 — .
  • 50 .
  • :
    1. 2D: - iXBT.com, Microsoft Word, -.
    2. 2D : SmoothVideo Project (SVP) — .
    3. 3D : FurMark.

2D ( — 20 ). 30 °C.

58 °C, 700 , 21,2 .

3D 68 °C, — 1300 , 26,9 .

.
, . 2 .

  • Intel Core i7-3960X (Socket 2011):
    • 2 Intel Core i7-3960X (o/c 4 );
    • Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • Intel Thermal Solution RTS2011LC;
    • Asus Sabertooth X79 Intel X79;
    • MSI X79A-GD45(8D) Intel X79;
    • 16 DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 ;
    • Seagate Barracuda 7200.14 3 SATA2;
    • WD Caviar Blue WD10EZEX 1 T SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • Thermaltake 1200 (1200 );
    • Thermaltake Toughpower DPS G 1050W (1050 );
    • Corsair Obsidian 800D Full Tower.
  • Windows 7 64-; DirectX 11.1;
  • Samsung U28D590D (28″);
  • Asus ProArt PA249Q (24″);
  • Cougar 700K;
  • AMD Catalyst 14.12,
  • Nvidia 347.25,
  • VSync .

.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0

  • 3DMark (2013) (FutureMark) — DirectX 11.1, — Performance. FireStrike ( graphics points ).

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment) — DirectX 11.0

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0

  • Dragon Age: Inquisition ( BioWare/EA) — DirectX 11.0

  • Watch Dogs (Ubisoft) — DirectX 11.0

  • Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0

  • Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1

:

iXBT.com
iXBT.com — Geforce GT 630 ( GT 630 100%). 36 i3D-Speed ( ). , GTX 960 . , . 2015 .
iXBT.com .
13 R9 285 2048 , 973/973/5500 1350 504 268
14 R9 280 3072 , 940/940/5000 1250 498 251
16 Gigabyte GTX 960 2048 , 1215—1455/7000 1180 513 230
17 GTX 760 2048 , 980—1033/6000 1160 487 238
18 GTX 960 2048 , 1126—1178/7000 1100 478 230
19 R9 270X 2048 , 1050/1050/5600 1060 525 202
20 GTX 660 Ti 2048 , 915—1030/6000 1040 230 453

iXBT.com


GTX 960 ( ) R9 270X, , Gigabyte ... — GTX 760 (, ?), . R9 280 R9 285 .
2015 .
. iXBT.com
03 R9 270X 2048 , 1050/1050/5600 525 1060 202
06 Gigabyte GTX 960 2048 , 1215—1455/7000 513 1180 230
08 R9 285 2048 , 973/973/5500 504 1350 268
09 R9 280 3072 , 940/940/5000 498 1250 251
11 GTX 760 2048 , 980—1033/6000 487 1160 238
13 GTX 960 2048 , 1126—1178/7000 478 1100 230
31 GTX 660 Ti 2048 , 915—1030/6000 230 1040 453


, GTX 960 , . Gigabyte - . , , Gigabyte GTX 960 WindForce/Gaming , GTX 960. .

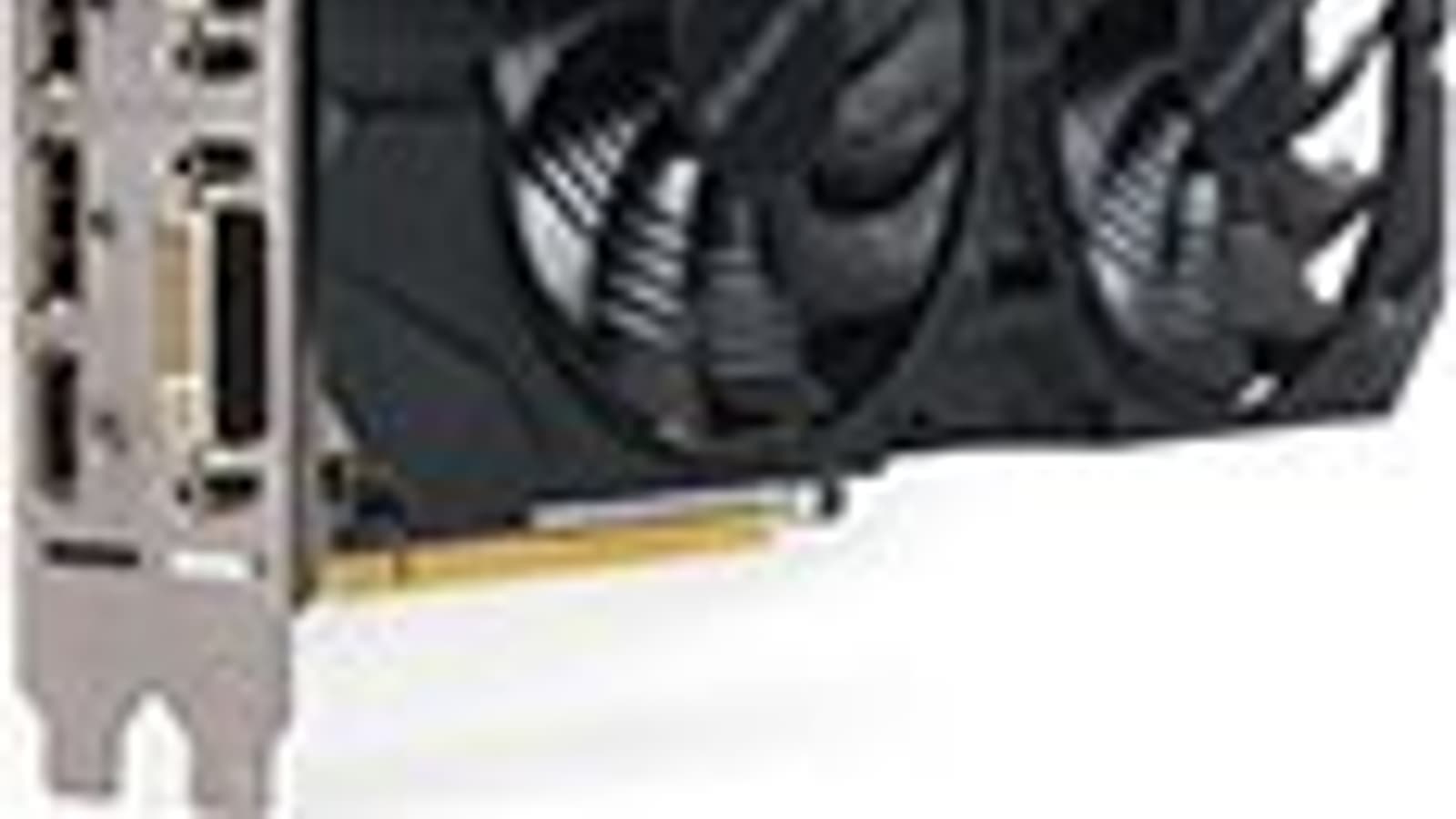

Gigabyte Geforce GTX 960 WindForce OC 2048 128- GDDR5 PCI-E — . . , , , ( — - 128- ).

O ( !).

« » ( 2015 )

:
  • Gigabyte Geforce GTX 960 WindForce OC 2048 128- GDDR5 PCI-E

( ) :
GTX 960 — R9 280 —
GTX 960 — R9 285 —
GTX 960 — GTX 760 —
GTX 960 — GTX 660 Ti —
Gigabyte GTX 960 WindForce OC — , T-11916938 GTX 960 —
Gigabyte GTX 960 WindForce OC
L-11916938-10


Gigabyte
Gennie Chao


2 Thermaltake DPS G 1050W/ 1200 Thermaltake

Corsair Obsidian 800D Full Tower Corsair

Corsair Vengeance CMZ16GX3M4X1600C9 Corsair

Corsair Hydro SeriesT H100i CPU Cooler Corsair

Dell UltraSharp U3011

Asus Sabertooth X79 Asustek

MSI X79A-GD45(8D) MSI

Seagate Barracuda 7200.14 3 Seagate

SSD OCZ Octane 512 OCZ Russia

2 SSD Corsair Neutron SeriesT 120 Corsair

Asus ProArt PA249Q Asustek

Cougar 700K a Cougar
