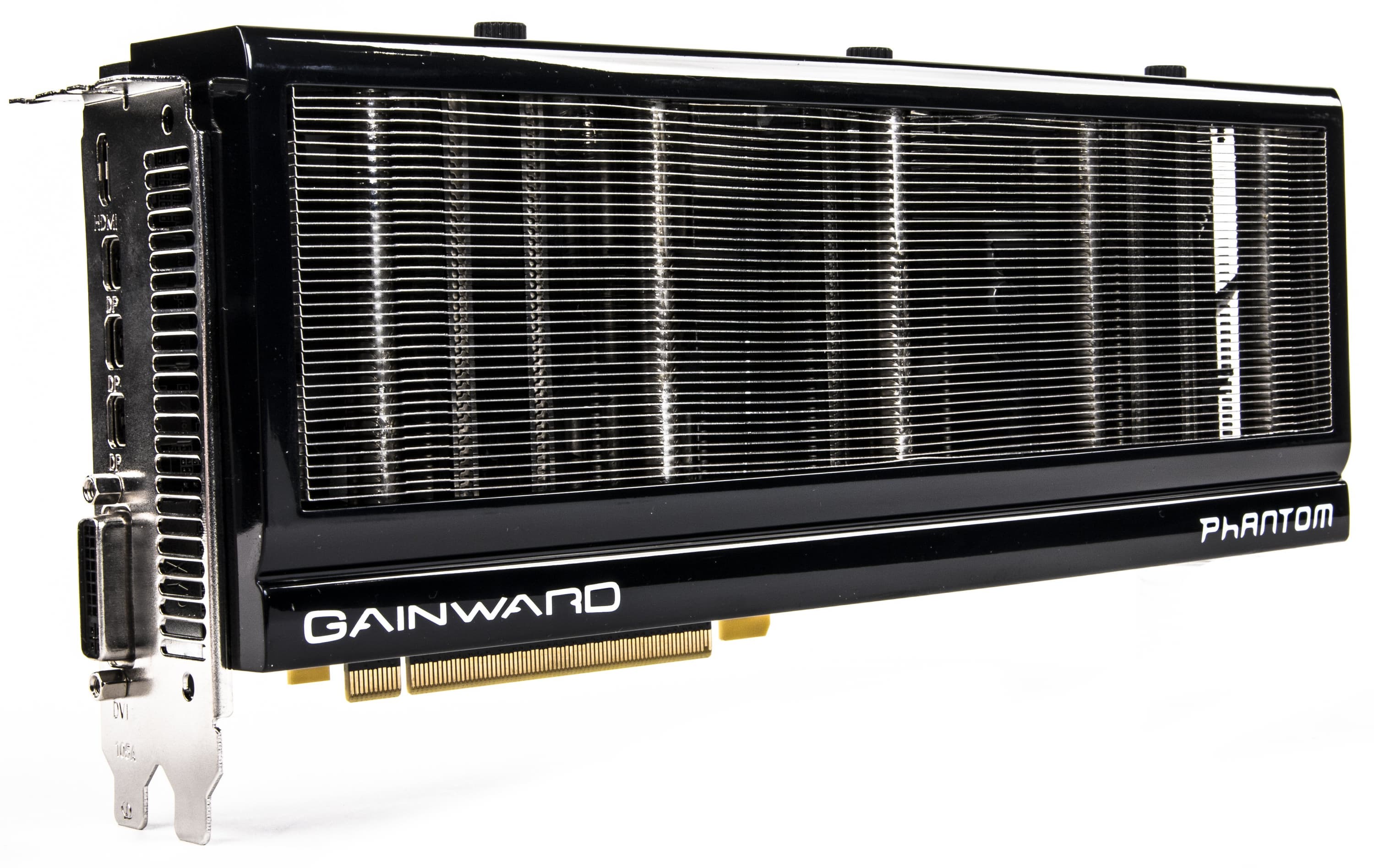

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gainward Geforce GTX 980 Phantom 4096 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания Gainward основана в 1984 году в Китайской Республике (Тайвань). Изначально была одним из ведущих ОЕМ-производителей видеокарт, затем вышла на рынок под собственным брендом. Прославилась своей серией Golden Sample, в которую входили ускорители, имеющие фабрично установленные повышенные частоты работы. К сожалению, из-за ошибок менеджмента компания Gainward потерпела крах в 2004 году. В 2005 году активы компании Gainward приобрела фирма Palit Microsystems (торговая марка Palit), после чего был образован холдинг Palit Group. Тогда же штаб-квартира была перенесена в Гонконг, а на Тайване оставлены офисы, занимающиеся исследованием и разработками (а также продажами на локальном рынке) раздельно для марок Palit и Gainward. Дочерняя структура Gainward имеет свои собственные департаменты разработок и развития, продаж и маркетинга.
Устройство(а)
| Gainward Geforce GTX 980 Phantom 4096 МБ 256-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 980 (GM204) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1202—1342 | 1126—1265 |
| Частота работы памяти (физическая (эффективная)), МГц | 1800 (7200) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 16/1202—1342 | 16/1126—1265 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 2048 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | |
| Число блоков растеризации (ROP) | 64 | |
| Размеры, мм | 275×100×50 | 270×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 166/87/21 | 162/78/28 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×mini-DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

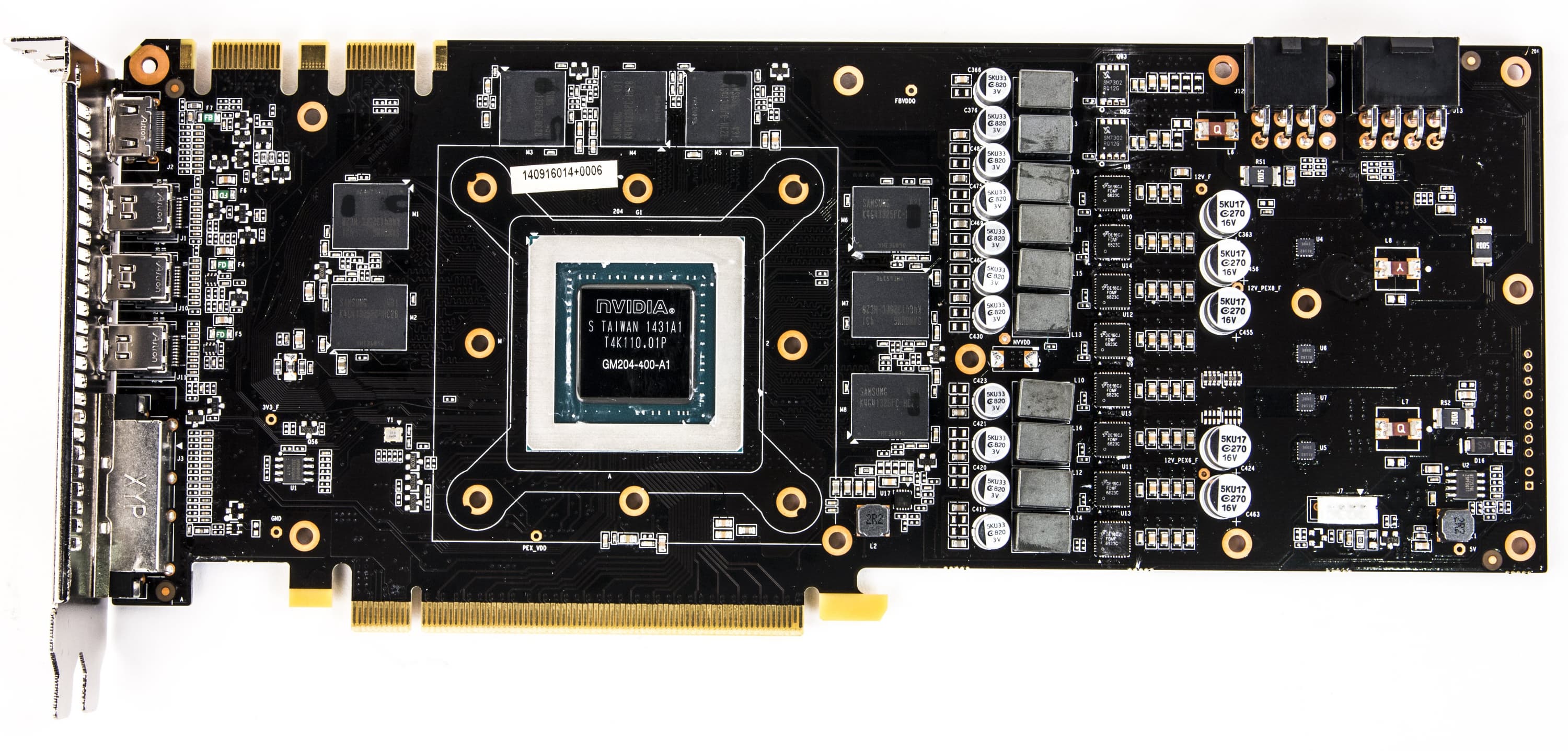

| Вид спереди | |
| Gainward Geforce GTX 980 Phantom 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |

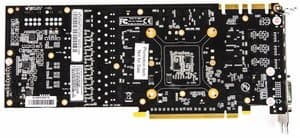

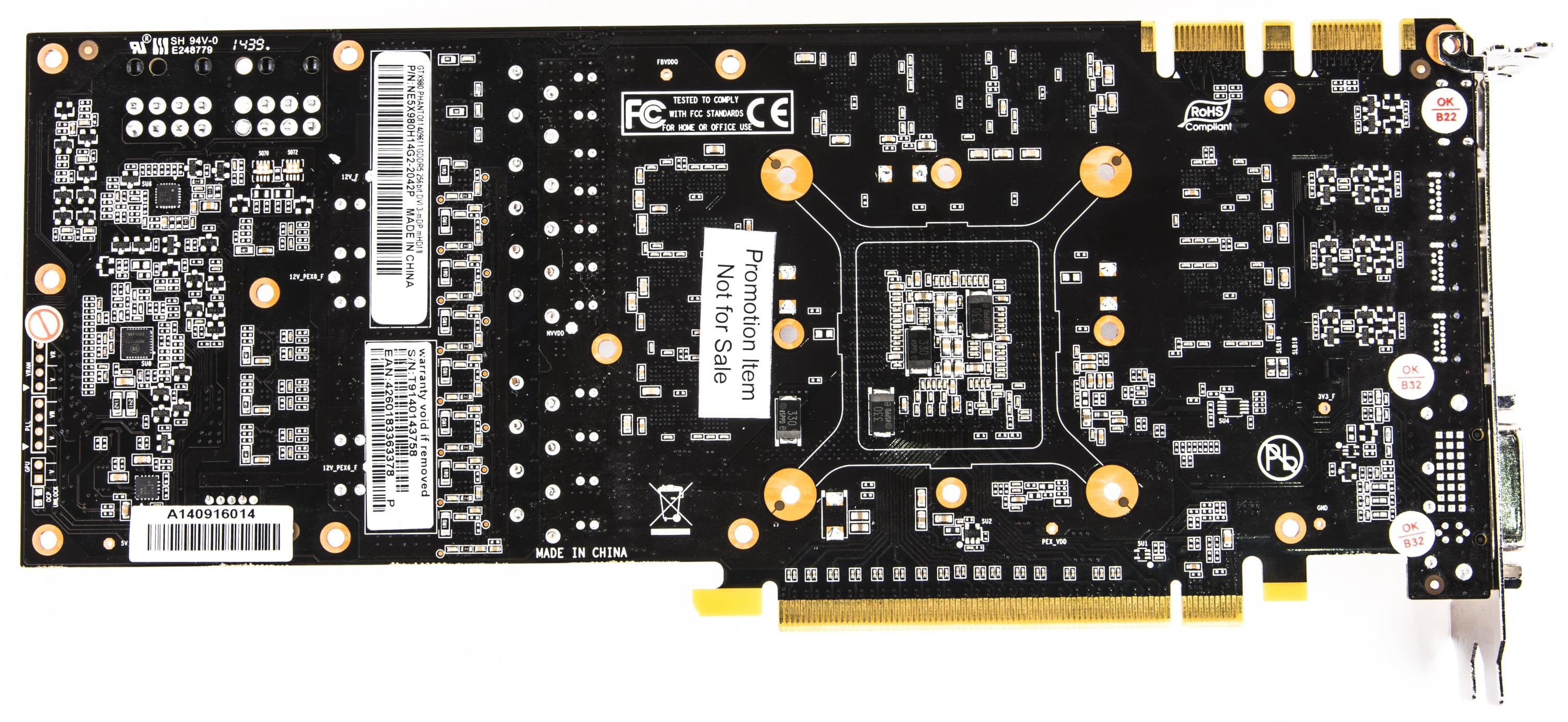

| Вид сзади | |
| Gainward Geforce GTX 980 Phantom 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |
PCB довольно сильно переработана. Расположение микросхем памяти относительно ядра перекочевало из эталонного дизайна, а все остальное — наработки инженеров Gainward. Видно, что блок питания переделан, схема стала 10-фазной (8+2). Поэтому, как я уже многократно говорил, реализована тонкая настройка вольтажа по ядру и микросхемам памяти, что дает хороший оверклокерский потенциал. Также мы видим, что изменен набор гнезд вывода. Вернее, формально он такой же, как у референс-карты, однако ради того, чтобы уместить все гнезда в одном ряду, DisplayPort реализован в формате Mini. Учитывая, что в комплект поставки не входит соответствующий адаптер, это делает использование DP весьма хлопотным (надо искать в магазинах переходник Mini-DP-to-DP).
| Система охлаждения | |
|---|---|

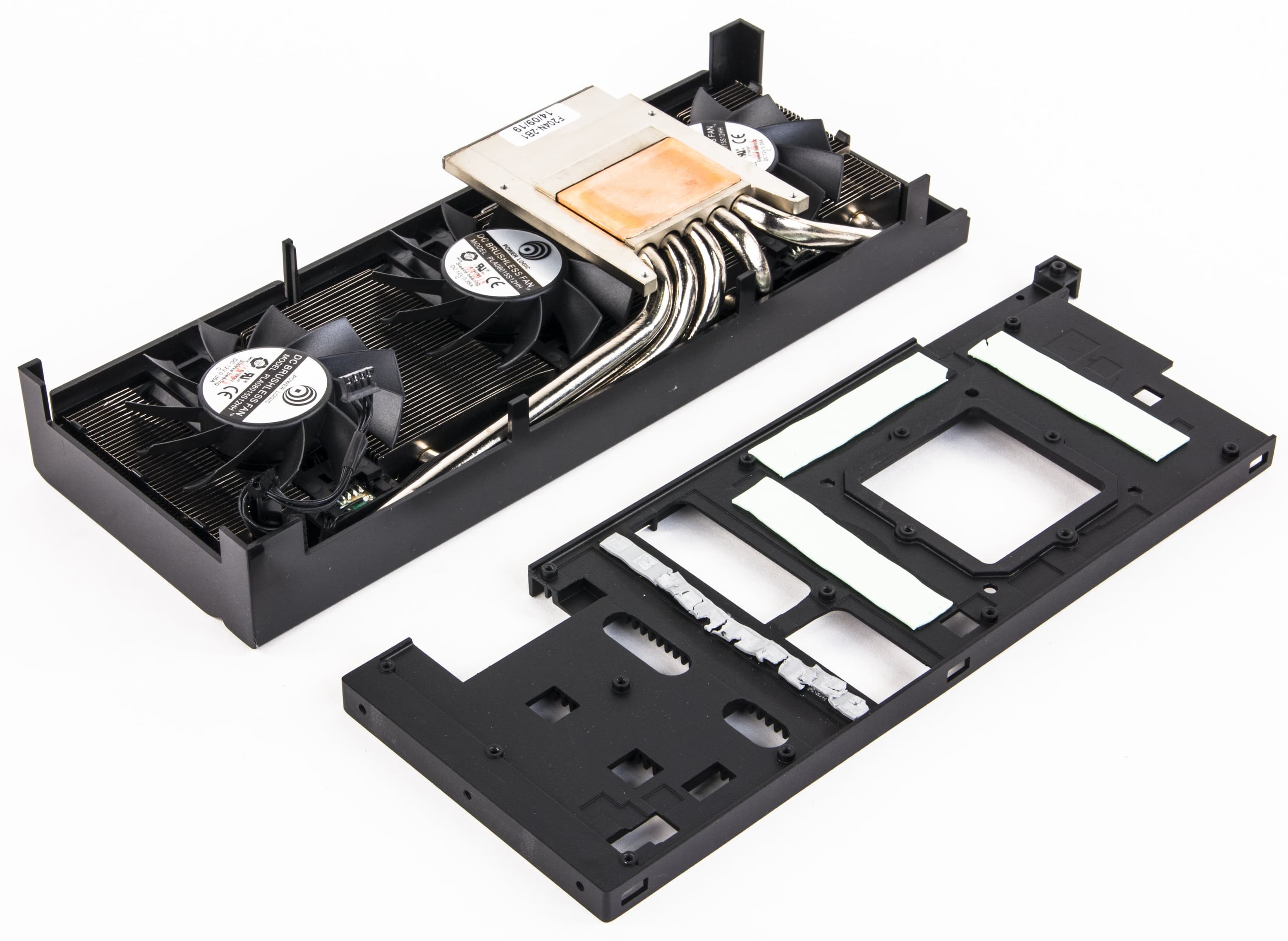

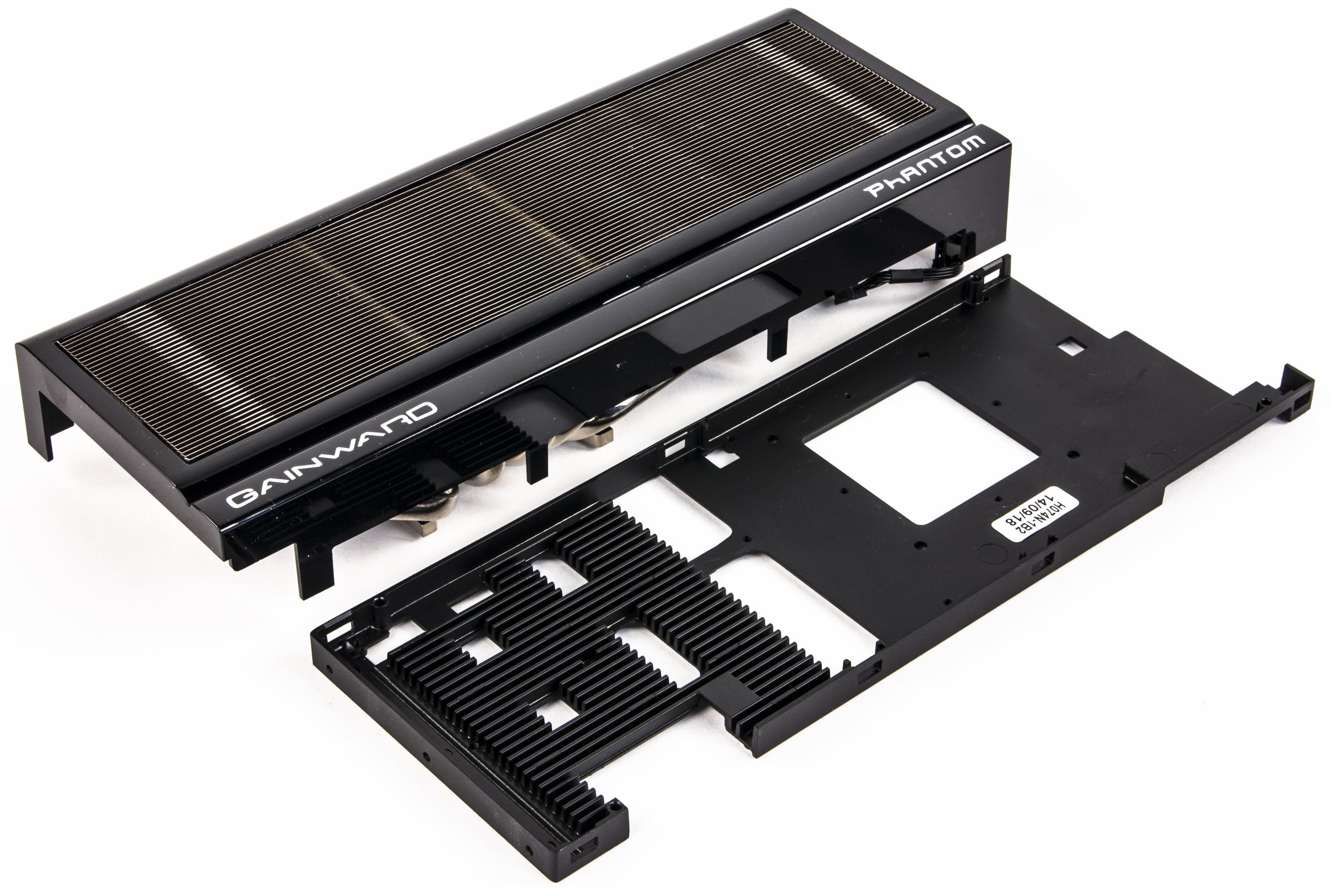

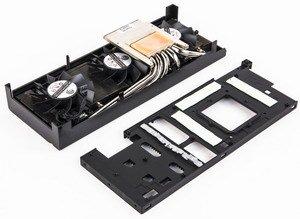

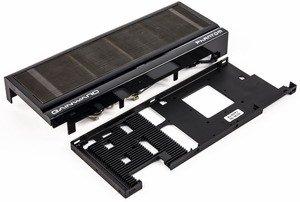

Я уже писал ранее, что СО Gainward Phantom имеет фирменную особенность: внутреннее размещение вентиляторов, которых не видно снаружи. Также особенностью этого кулера является то, что подошва, прижимающаяся к ядру, находится на расстоянии от радиатора, соединяют их тепловые трубки. Вентиляторы как раз и размещаются между подошвой и радиатором, они имеют особую конструкцию, позволяющую вынимать их для чистки. Микросхемы памяти и силовые транзисторы охлаждаются специальной массивной пластиной-рамой. После 6-часового прогона под нагрузкой максимальная температура не превысила 66 градусов, что является отличным результатом для видеокарты такого уровня. При этом частота вращения вентиляторов не превысила 1584 оборота в минуту, так что шума от СО практически нет. Поясню, что, как правило, мы начинаем ощущать шум кулера (среднерядового для видеокарт) начиная примерно с 1800-2000 оборотов в минуту (зависит от конструкции вентиляторов). А 2500 оборотов в минуту уже делают кулер весьма шумным. |  |
 | |

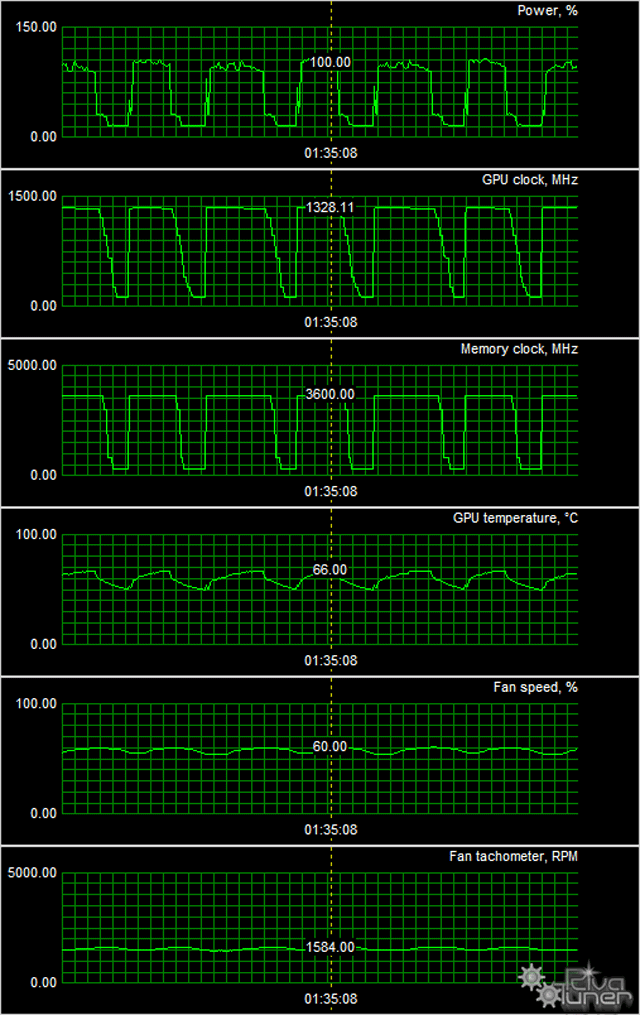

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |

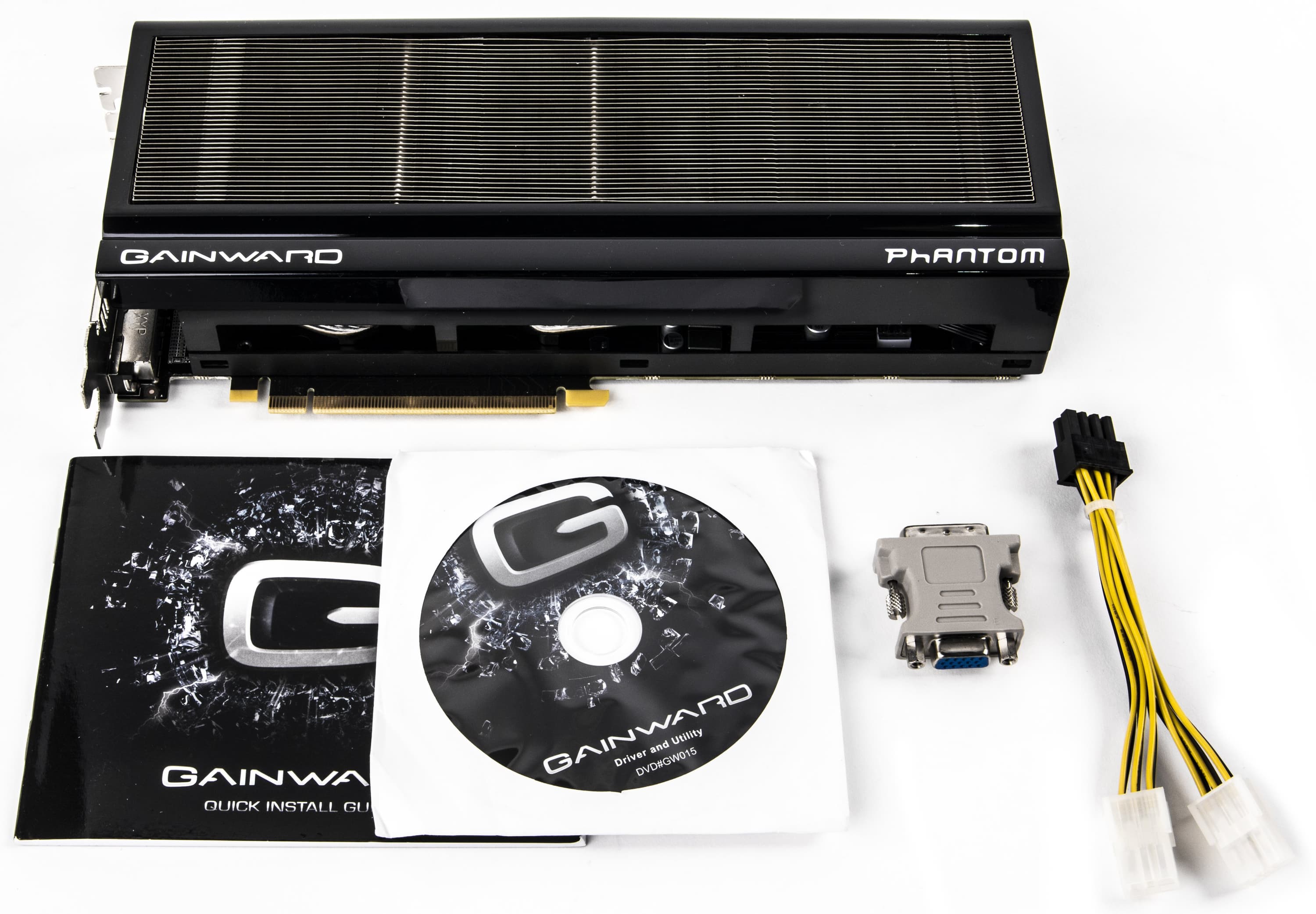

| Комплектация. | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания и адаптер DVI-to-VGA. |  |

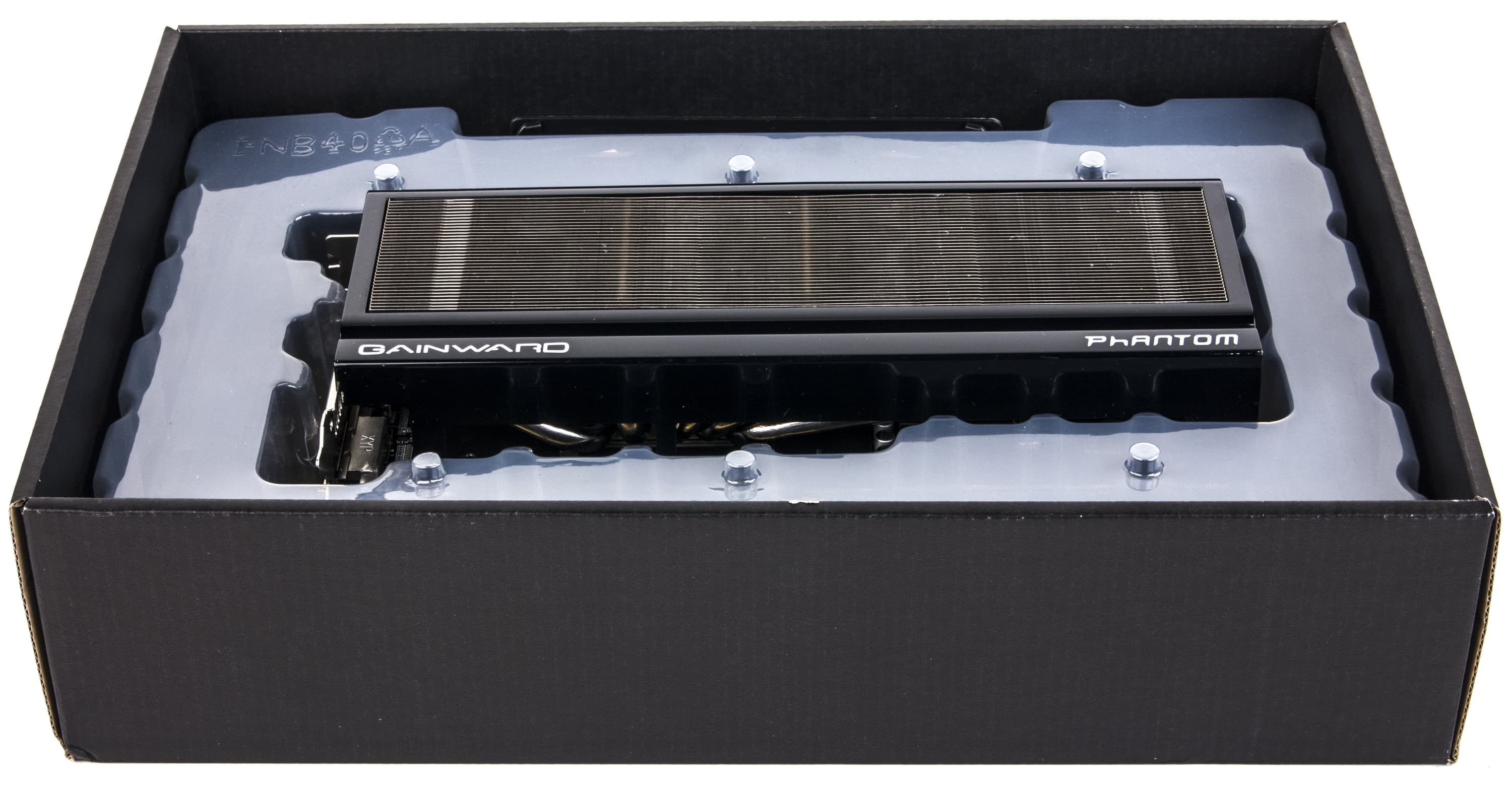

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Амур 1200 (1200 Вт);
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Dell UltraSharp U3011 (30″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 14.8 RC1, Nvidia версии 344.16. VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Crysis 3 (Crytek/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Hitman Absolution
- Tomb Raider (2014)
- Batman: Arkham Origins
- Watch Dogs
- 3DMark FireStrike Graphics Marks
- Metro: Last Light
- Battlefield 4
- Thief (2014)
- Crysis 3
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало декабря 2014 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 06 | Gainward GTX 980 4096 МБ, 1202—1342/7200 | 1620 | 259 | 625 |
| 07 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 1590 | 275 | 579 |
| 08 | GTX 980 4096 МБ, 1126—1266/7000 | 1560 | 250 | 623 |
| 09 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 1450 | 324 | 447 |
Комментарий к Рейтингам iXBT.com
Повышенные частоты работы принесли продукту Gainward весьма солидные дивиденты: он обошел всех в своей группе.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало декабря 2014 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 19 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 324 | 1450 | 447 |
| 23 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 275 | 1590 | 579 |
| 26 | Gainward GTX 980 4096 МБ, 1202—1342/7200 | 259 | 1620 | 625 |
| 27 | GTX 980 4096 МБ, 1126—1266/7000 | 250 | 1560 | 623 |
Комментарий к Рейтингам полезности
А вот цены у Geforce GTX 980 (включая исследуемый ускоритель) пока еще весьма завышены, поэтому данный ускоритель серьезно уступает конкурентам. Так что если выбирать видеокарту в ценовом диапазоне 400—700 долларов, на сегодня это будет Radeon R9 290X.
Gainward Geforce GTX 980 Phantom 4096 МБ 256-битной GDDR5 PCI-E — отличный ускоритель класса Hi-End, имеющий повышенные частоты работы, что дало ему некоторую прибавку в скорости. Плюсом карты является прекрасная система охлаждения: очень эффективная и тихая, а также позволяющая вынуть вентиляторы для чистки без демонтажа всего кулера. Минус — пока еще слишком высокая цена (это касается всех ускорителей на GTX 980).
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за декабрь 2014 года)
награду получила карта:
- Gainward Geforce GTX 980 Phantom 4096 МБ 256-битной GDDR5 PCI-E
