Видеоускоритель Palit Geforce GTX 970 JetStream

461
461

Palit Geforce GTX 970 JetStream 4096 МБ 256-битной GDDR5 PCI-E




Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

909
909

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Palit Geforce GTX 970 JetStream 4096 МБ 256-битной GDDR5 PCI-E

Сведения о производителе: Компания Palit Microsystems (торговая марка Palit) основана в 1988 году в Китайской Республике (Тайвань). Штаб-квартира — в Тайбэе/Тайвань, крупный центр по логистике — в Гонконге, второй офис (по продажам в Европе/США) — в Германии. Фабрики — в Китае. На рынке в России — с 1995 года (начинались продажи как безымянных продуктов, так называемых Noname, а под маркой Palit продукты начали идти только после 2000 года). В 2005 году компания приобрела торговую марку и ряд активов Gainward (после, по сути, банкротства одноименной компании), после чего был образован холдинг Palit Group. Был открыт еще один офис в Шеньжене, направленный на продажи в Китае.

Устройство(а)

Palit Geforce GTX 970 JetStream 4096 МБ 256-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPUGeforce GTX 970 (GM204)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1154—13541050—1178
Частота работы памяти (физическая (эффективная)), МГц1750 (7000)1750 (7000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU/частота работы блоков, МГц13/1154—135413/1050—1178
Число операций (ALU) в блоке128
Суммарное число операций (ALU)1664
Число блоков текстурирования (BLF/TLF/ANIS)104
Число блоков растеризации (ROP)64
Размеры, мм250×115×50270×100×36
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт159/71/28147/62/22
Уровень шума (фоновый/в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА20/20/20/34,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×Mini-DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемовНетНет
Дополнительное питание: количество 6-контактных разъемов22
Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200
Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200

Комплектация локальной памятью
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.

Сравнение с эталонным дизайном (reference)

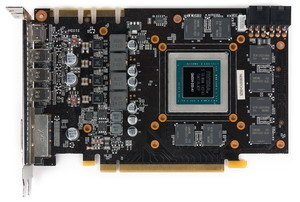

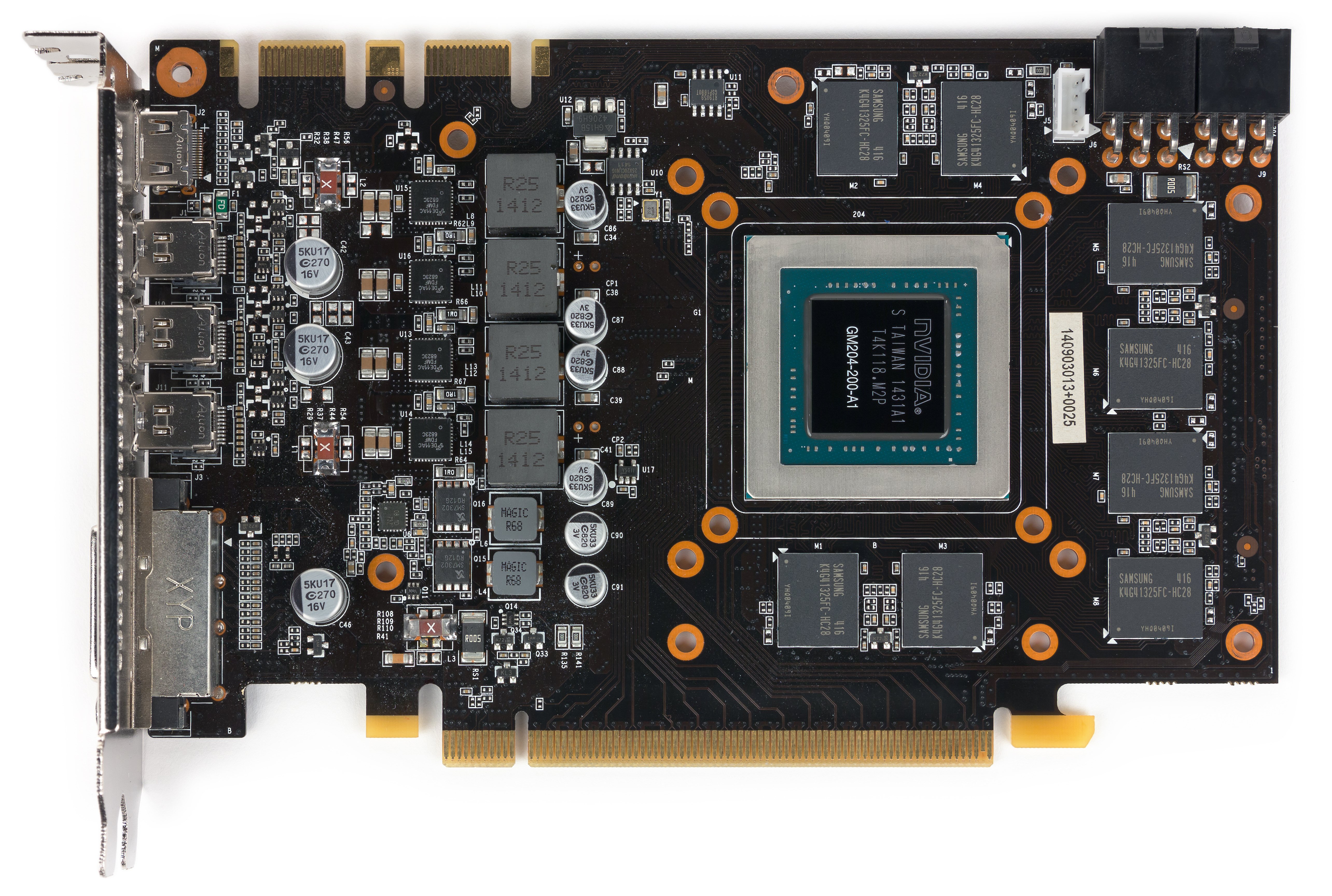

Вид спереди
Palit Geforce GTX 970 JetStream 4096 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 980

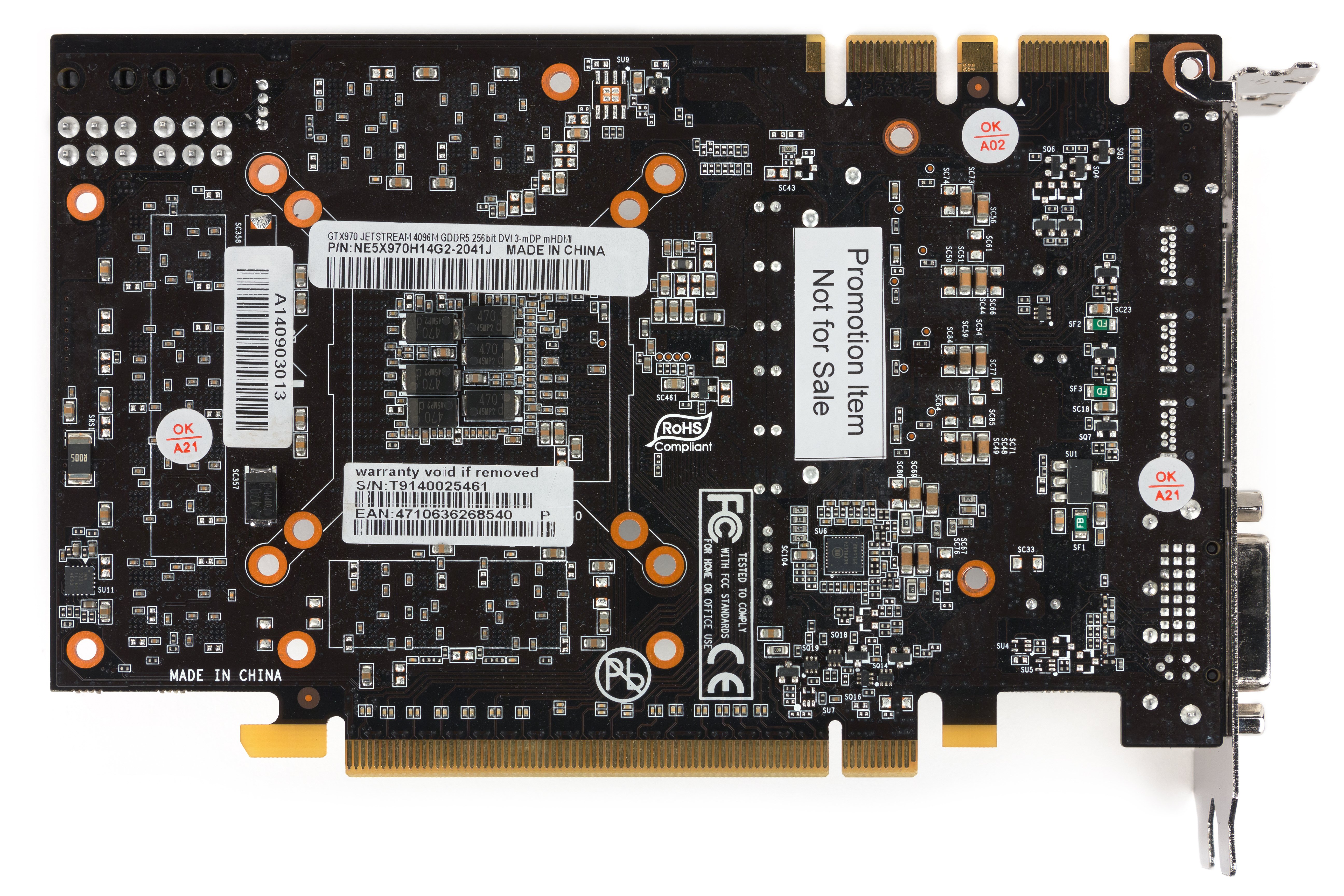

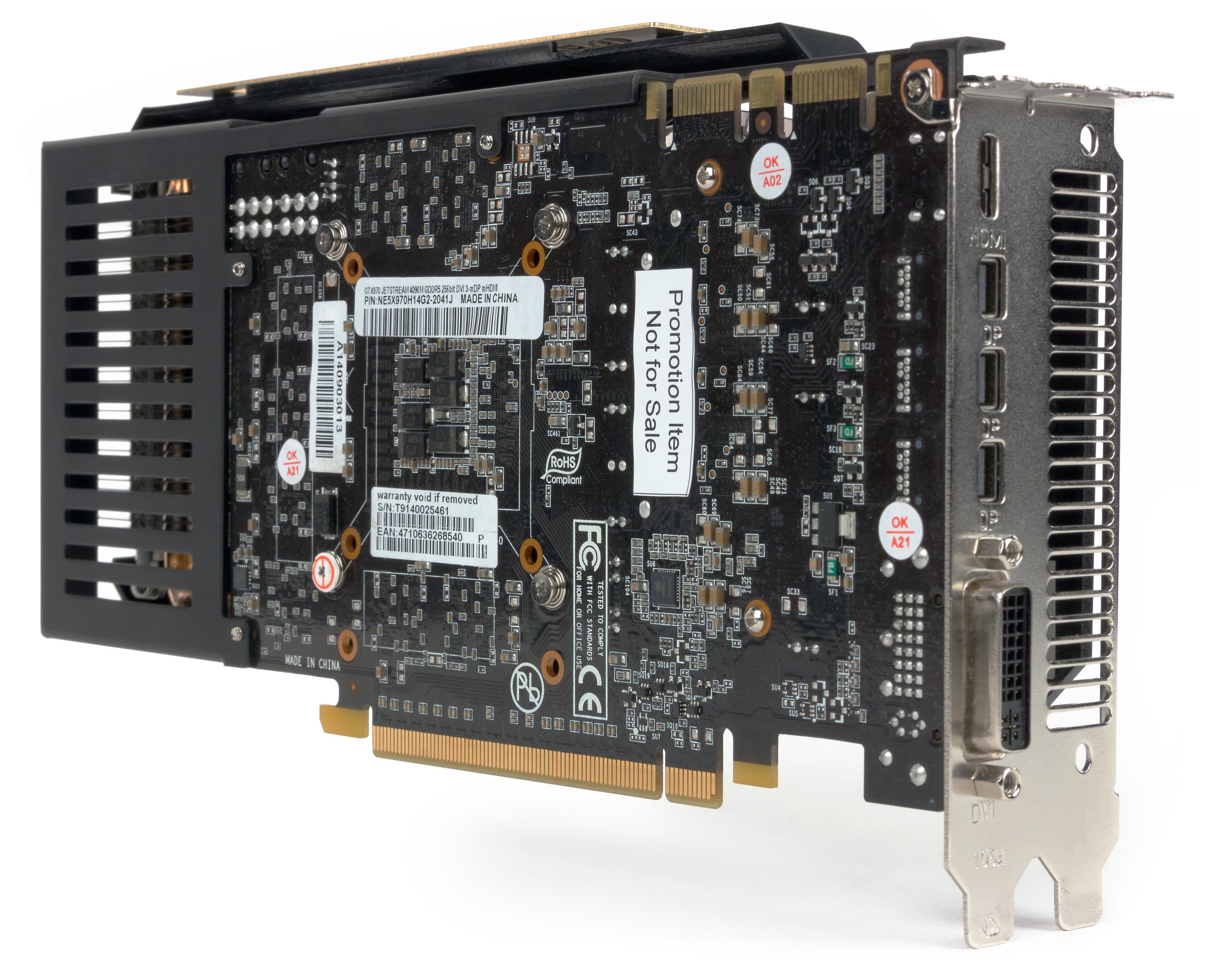

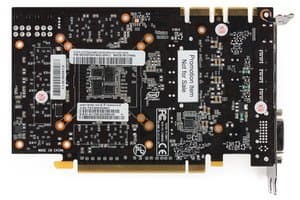

Вид сзади
Palit Geforce GTX 970 JetStream 4096 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 980

Стоит напомнить, что мы сравниваем GTX 970 с GTX 980 из-за того, что оба ускорителя основаны на одном и том же физическом ядре (чипе) и имеют одинаковые шины обмена с памятью, а также потому, что компания Nvidia не представила референс-карту GTX 970, уповая сразу на решения своих партнеров.

Дизайн карты больше напоминает GTX 670, нежели 980. Мы снова видим сильно укороченный вариант PCB, на котором едва умещаются все элементы. Блок питания сильно упрощен относительно аналога у GTX 980, схема питания стала 4-фазной. В принципе, данный продукт расчитан на «пассивных» оверклокеров, которым хочется иметь карту с повышенными частотами работы, но чтобы самому не возиться с разгоном и подбором частоты. Фабрично установленные повышенные частоты работы впечатляют.

Стоит обратить внимание на набор видеовыходов: ради размещения их всех на одной планке разъемы Display Port выполнены в формате Mini.

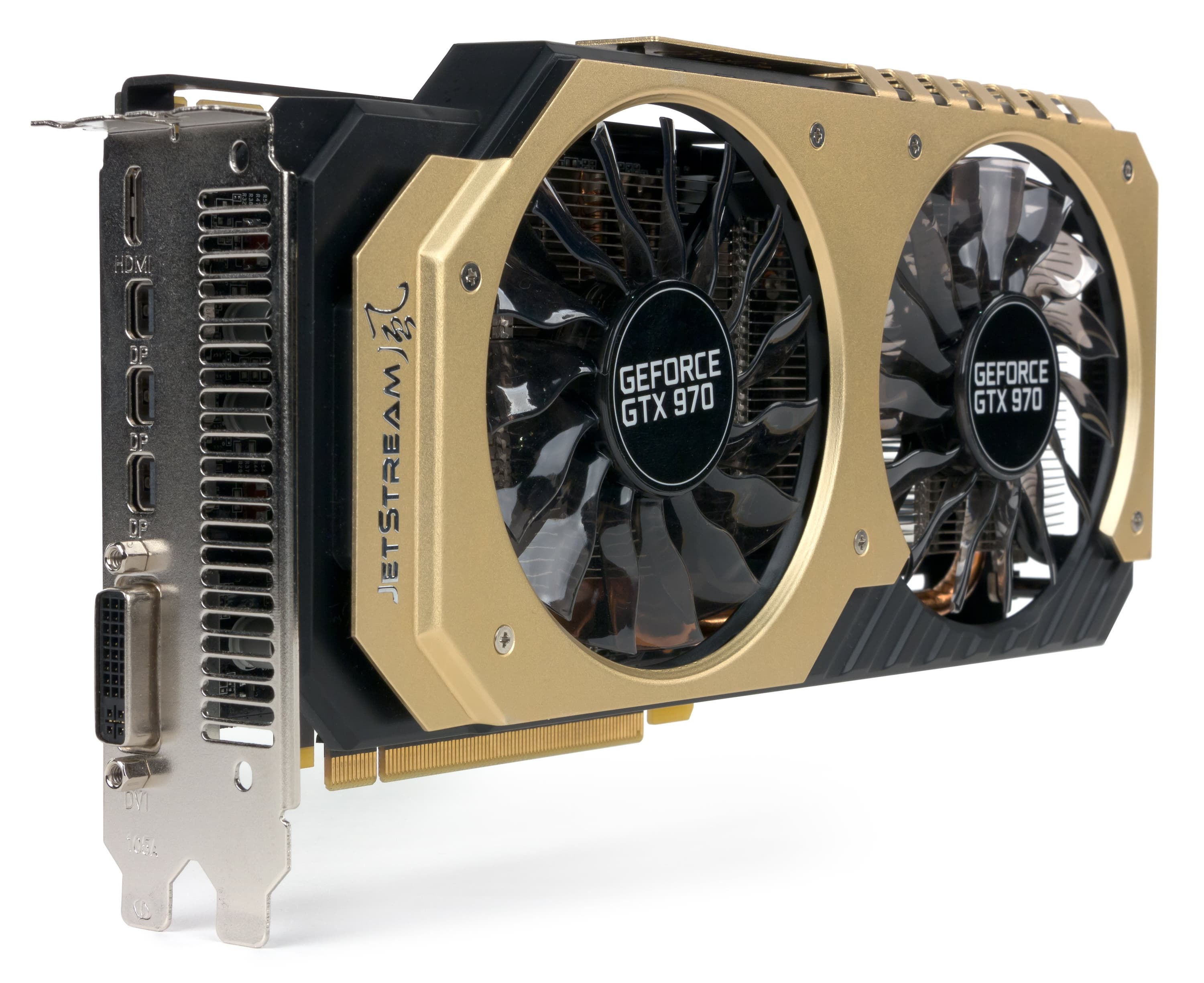

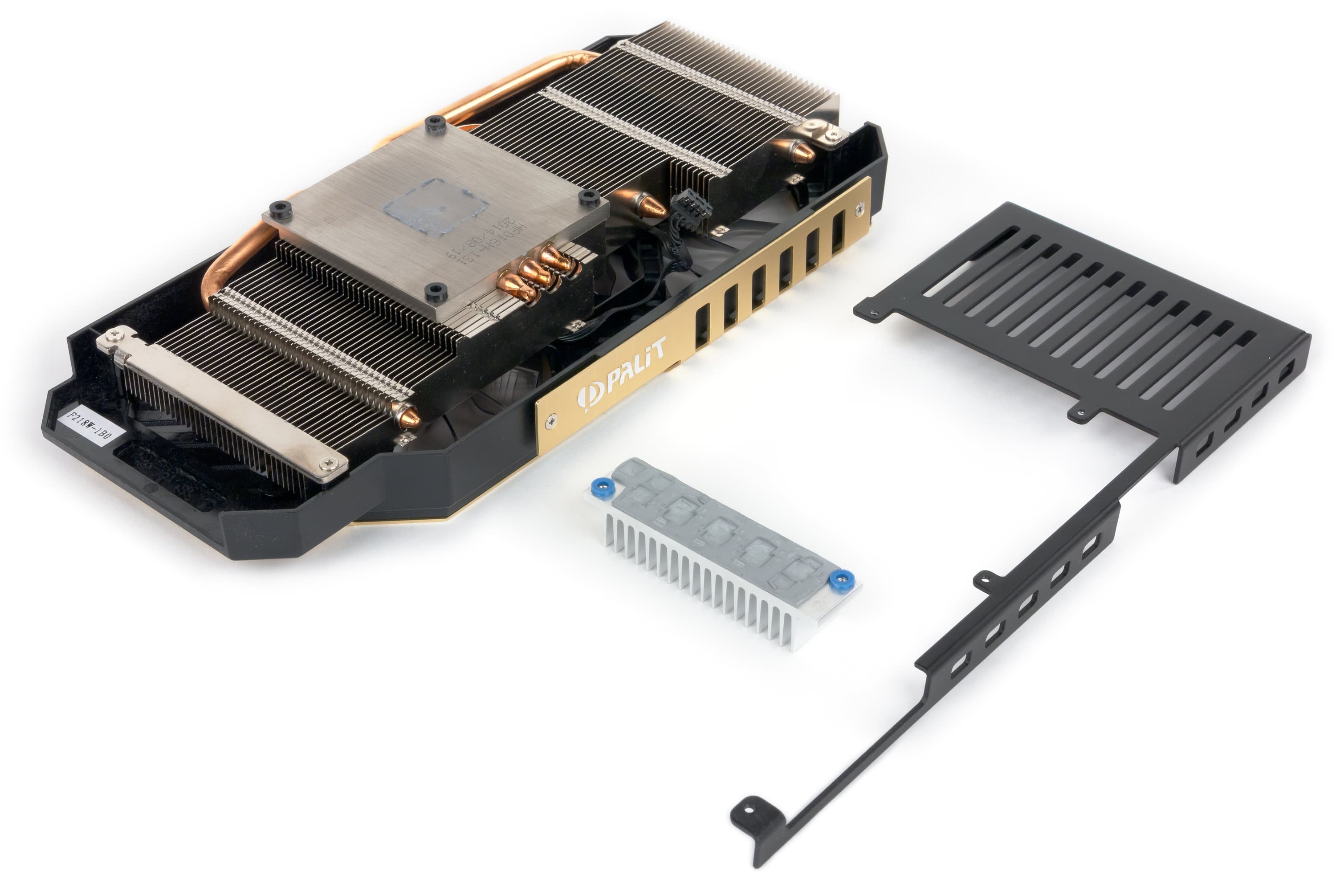

Система охлаждения
Основой СО является массивный радиатор (размером больше, чем PCB), через подошву которого проходит несколько тепловых трубок (для более эффективного отвода и распределения тепла по ребрам радиаторов).

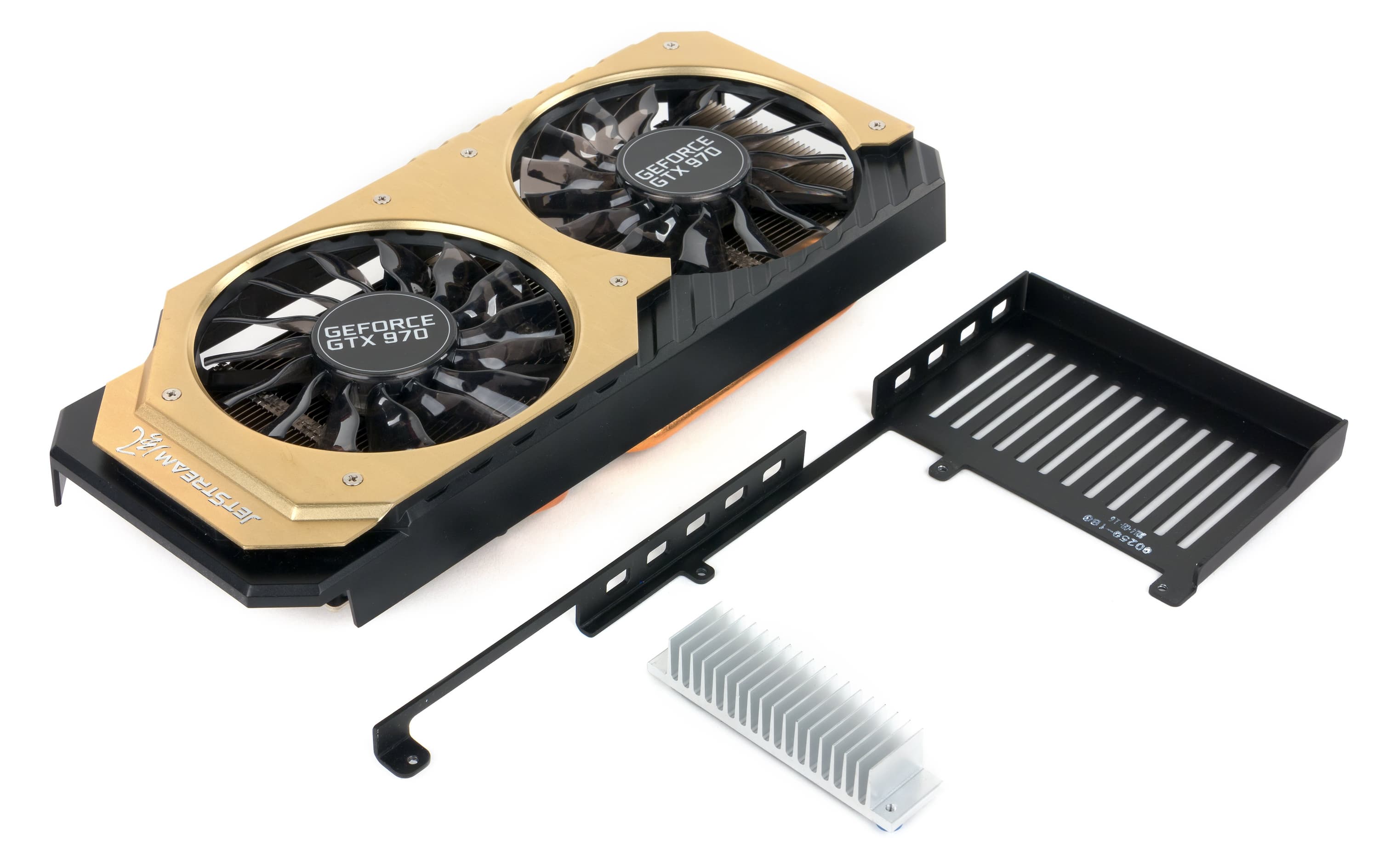

Сверху радиаторной системы установлен кожух с двумя вентиляторами. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор. Для монтажа кулера на более короткую PCB используется особая рамка, которая как бы удлиняет карту.

После 6-часового прогона под нагрузкой максимальная температура не превысила 78 градусов, что является хорошим результатом для видеокарты такого уровня.
Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

Особенностью СО у данной видеокарты (как и у Palit GTX 980) является остановка вентиляторов при температуре ядра ниже 63 градусов. Поэтому в режиме простоя в 2D вентиляторы не включались, да и при просмотре фильма с аппаратным декодированием нагрев ядра не превысил 63 градусов. При достижении пороговой температуры ядра вентиляторы начинают работать в режиме кратковременных запусков, так как после включения оных температура сразу падает до 60 градусов. Поэтому без серьезной 3D-нагрузки шума от карты практически нет. При создании максимальной нагрузки в 3D частота вращения вентиляторов достигает 1424 оборотов в минуту, шум повышается до 34,5 дБА.

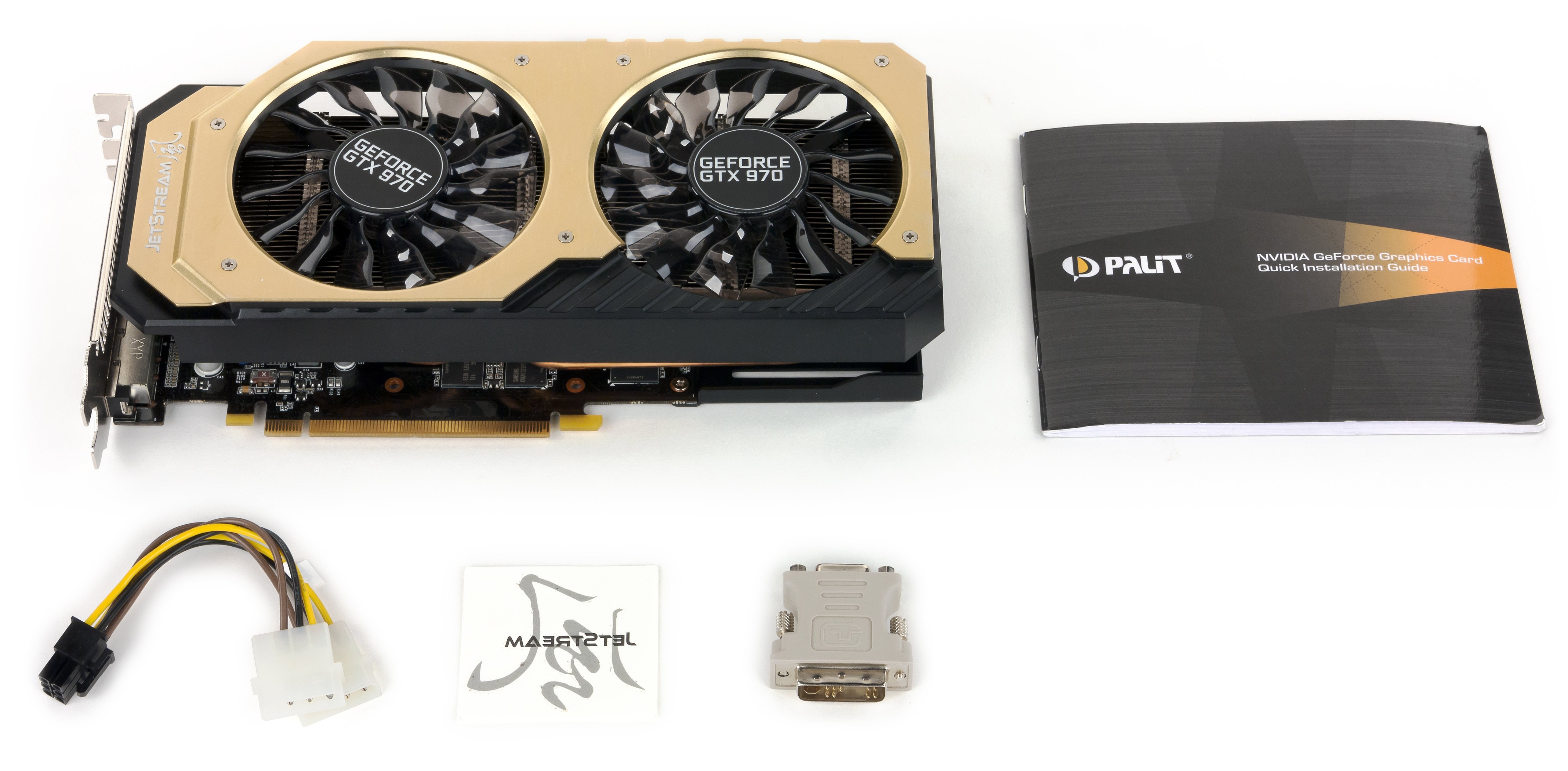

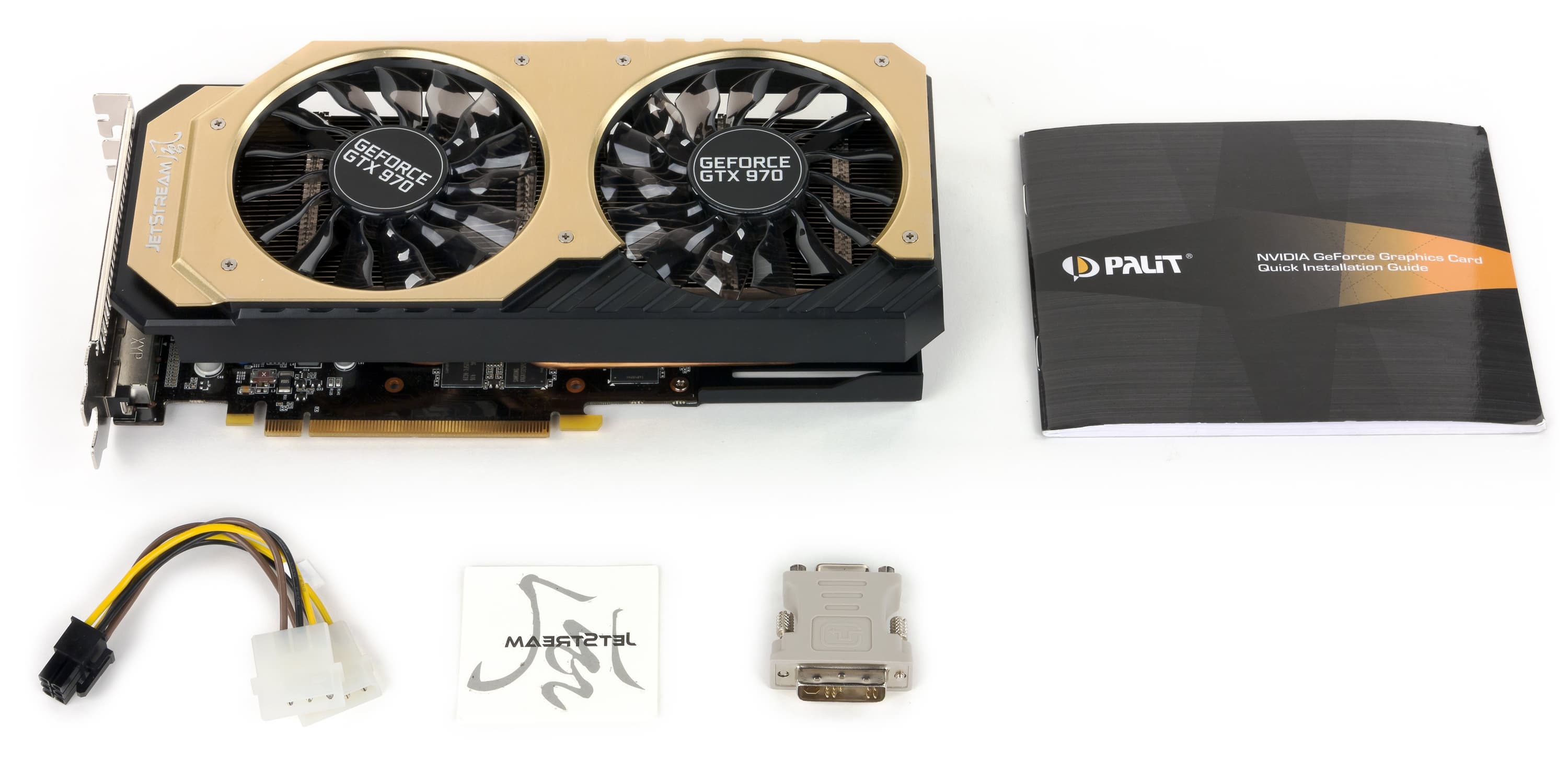

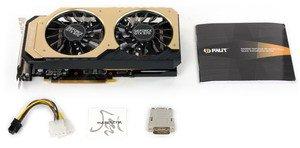

Комплектация.
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания и адаптер DVI-to-VGA. К сожалению, никаких переходников для использования Mini-DP в комплекте не оказалось, так что для подключения этой карты через DP придется покупать отдельный адаптер.

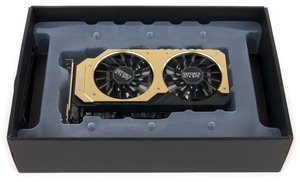

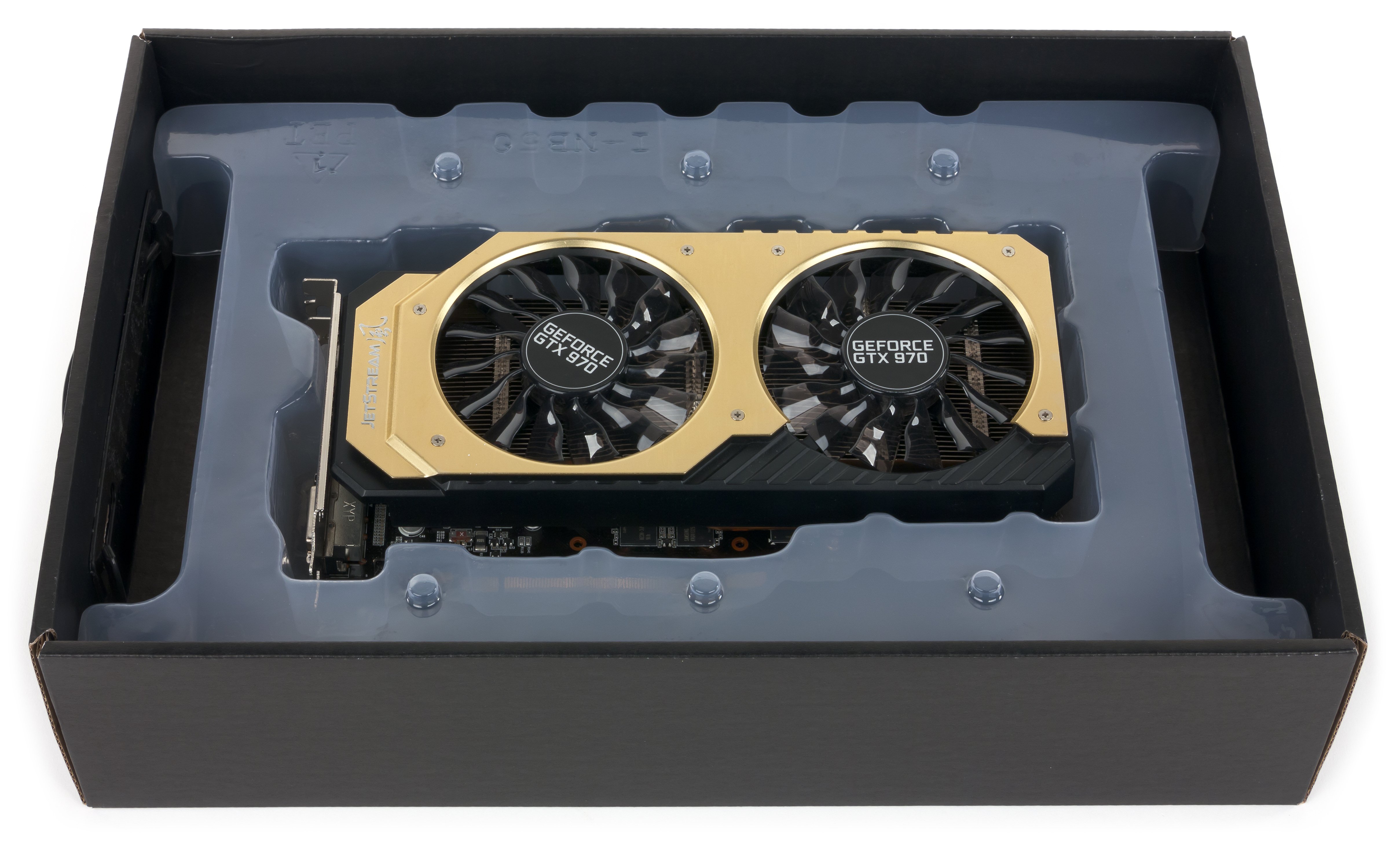

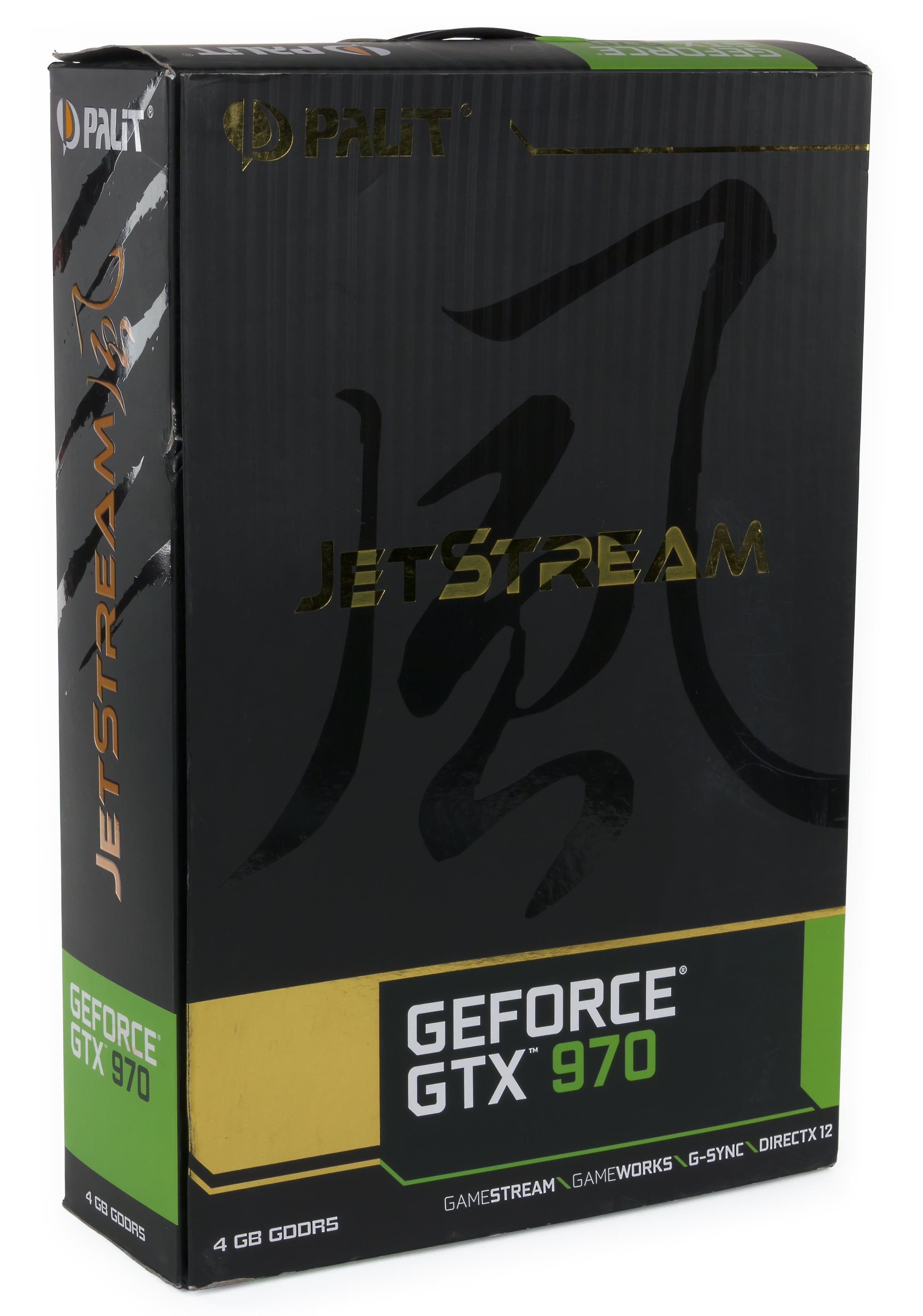

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Амур 1200 (1200 Вт);
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • монитор Asus ProArt PA249Q (24″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 14.9.2,
  • драйверы Nvidia версии 344.65,
  • VSync отключен.

Список инструментов тестирования

Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0

  • Crysis 3 (Crytek/EA) — DirectX 11.0

  • Watch Dogs (Ubisoft) — DirectX 11.0

  • Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0

  • Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1

Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 970 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. начало января 2015 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
12Palit Jetstream GTX 970 4096 МБ, 1154—1354/70001870417448
14GTX 970 4096 МБ, 1050—1177/70001770381464
15R9 290 4096 МБ, 947/947/50001720405425
16GTX 780 3072 МБ, 863—900/60001620304533

Комментарий к Рейтингам iXBT.com


Повышенные частоты работы позволили ускорителю Palit занять первое место в группе. Впрочем, и стандартный GTX 970 оказался быстрее, чем конкуренты в лице Radeon R9 290 и старичка Geforce GTX 780.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейначало января 2015 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
10Palit Jetstream GTX 970 4096 МБ, 1154—1354/70004171870448
13R9 290 4096 МБ, 947/947/50004051720425
16GTX 970 4096 МБ, 1050—1177/70003811770464
23GTX 780 3072 МБ, 863—900/60003041620533

Комментарий к Рейтингам полезности


Несмотря на то, что Radeon R9 290 дешевле, чем GTX 970, а потому выглядит более привлекательно, низкая цена на продукт Palit позволила ему стать лидером группы, то есть Palit GTX 970 на момент написания материала — самый полезный ускоритель в ценовом сегменте 380—480 долларов.

Palit Geforce GTX 970 JetStream 4096 МБ 256-битной GDDR5 PCI-E — очень привлекательный вариант ускорителя высокого уровня (но не топового, как GTX 980/R9 290X), обладающий самой интересной (на момент написания материала) ценой в группе 380—480 долларов. Продукт интересен также повышенными частотами работы, обеспечивающими существенный прирост производительности, а также эффективной и относительно тихой системой охлаждения. Минус: в комплекте поставки нет адаптеров Mini-DP-to-DP, поэтому чтобы подключить такую видеокарту к монитору через DisplayPort, потребуется купить вышеуказанный адаптер.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за январь 2015 года)

награду получила карта:
  • Palit Geforce GTX 970 JetStream 4096 МБ 256-битной GDDR5 PCI-E
Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 970 — $323 (на 01.06.16) R9 290X — $431(33)
GTX 970 — $323 (на 01.06.16) R9 290 — $551(2)
GTX 970 — $323 (на 01.06.16) GTX 770 — $377 (на 01.06.16)
GTX 970 — $323 (на 01.06.16) GTX 780 — $515 (на 01.06.16)
Palit GTX 970 JetStream — $406(38), T-11053923 GTX 970 — $323 (на 01.06.16)
Предложения Palit Geforce GTX 970 JetStream
L-11053923-10


Благодарим компанию Palit Russia
и лично Марину Пелепец
за предоставленную на тестирование видеокарту

2 блока питания Thermaltake DPS G 1050W/Амур 1200 для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek

Клавиатура Cougar 700K для рабочего компьютера предоставленa компанией Cougar




26 января 2015 Г.
