Geforce GTX 780 Ti в исполнении Zotac

Zotac Geforce GTX 780 Ti Amp! Edition 3072 МБ 384-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Продолжаем изучать поступающие в продажу серийные видеокарты на базе самого мощного на сегодня GPU Nvidia Geforce GTX 780 Ti. Подчеркну еще раз, что речь идет об однопроцессорных ускорителях. Двухпроцессорные гиганты типа AMD Radeon HD 7990 или Nvidia Geforce GTX 690 относятся к имиджевым продуктам и принадлежат к совершенно иной ценовой нише.

По традиции новичкам предлагаю ознакомиться со справочниками, помогающими разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров. Благо, последние версии наших справочников уже имеют информацию о последних продуктах AMD/Nvidia.

Сегодня мы будем изучать продукт Zotac. Не совсем обычный: их фирменный выпуск Amp!, который означает изначально повышенные относительно номинала частоты работы. Ну и кроме того, ускоритель обладает отличающейся СО.

Вот и давайте посмотрим.

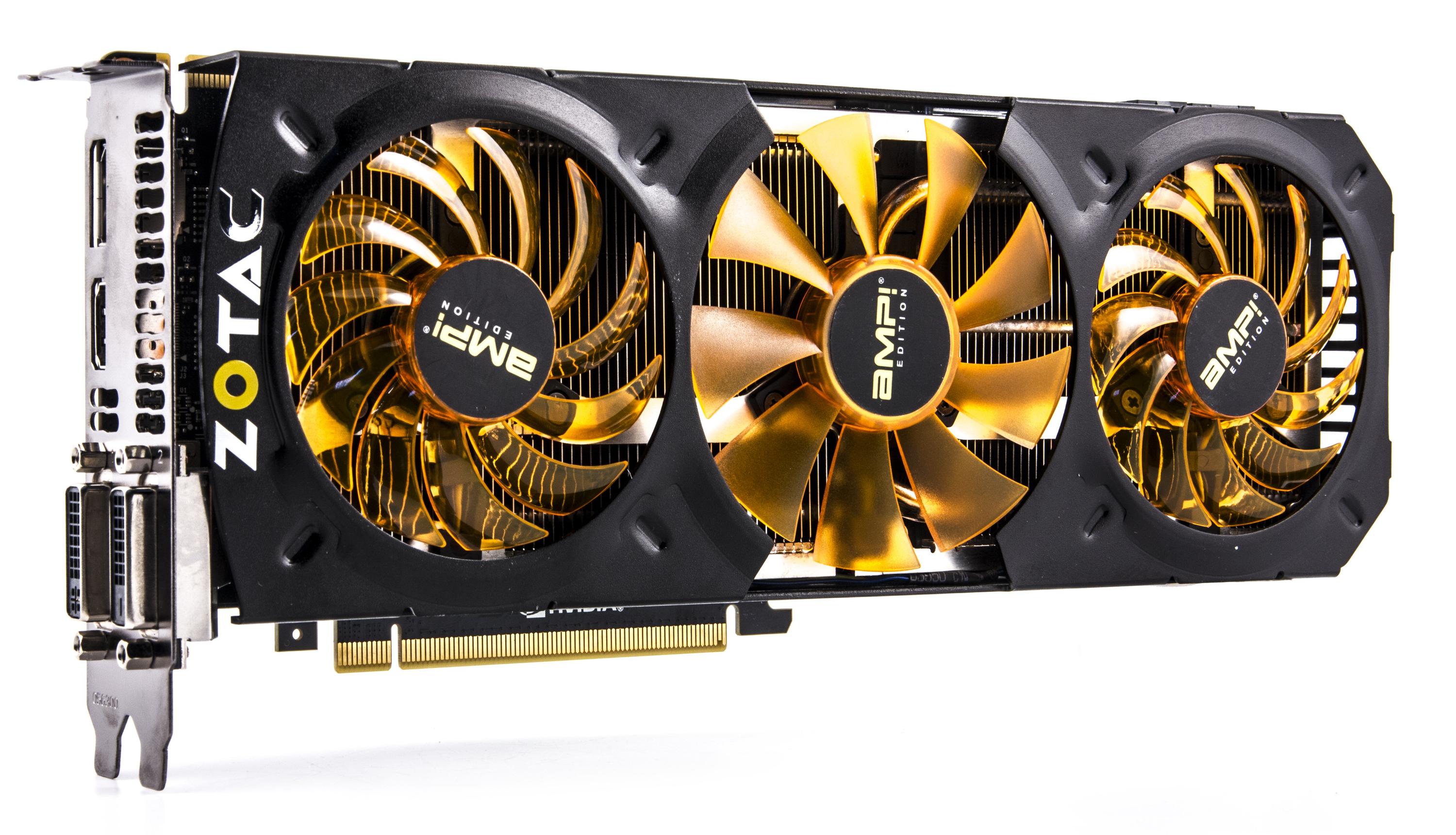

Плата

Zotac Geforce GTX 780 Ti Amp! Edition 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Geforce GTX 780 Ti (GK110)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1006—1120 МГц (номинал — 875—1020 МГц)
  • Частота работы памяти (физическая (эффективная)): 1800 (7200) МГц (номинал — 1750 (7000) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 15/1006—1120 МГц (номинал — 15/875—1020 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 2880
  • Число блоков текстурирования: 240 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 48
  • Размеры: 272×100×35 мм (карта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 272/94/70 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)

Zotac Geforce GTX 780 Ti Amp! Edition 3072 МБ 384-битной GDDR5 PCI-E
Картa имеeт 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой стороне PCB.

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц.

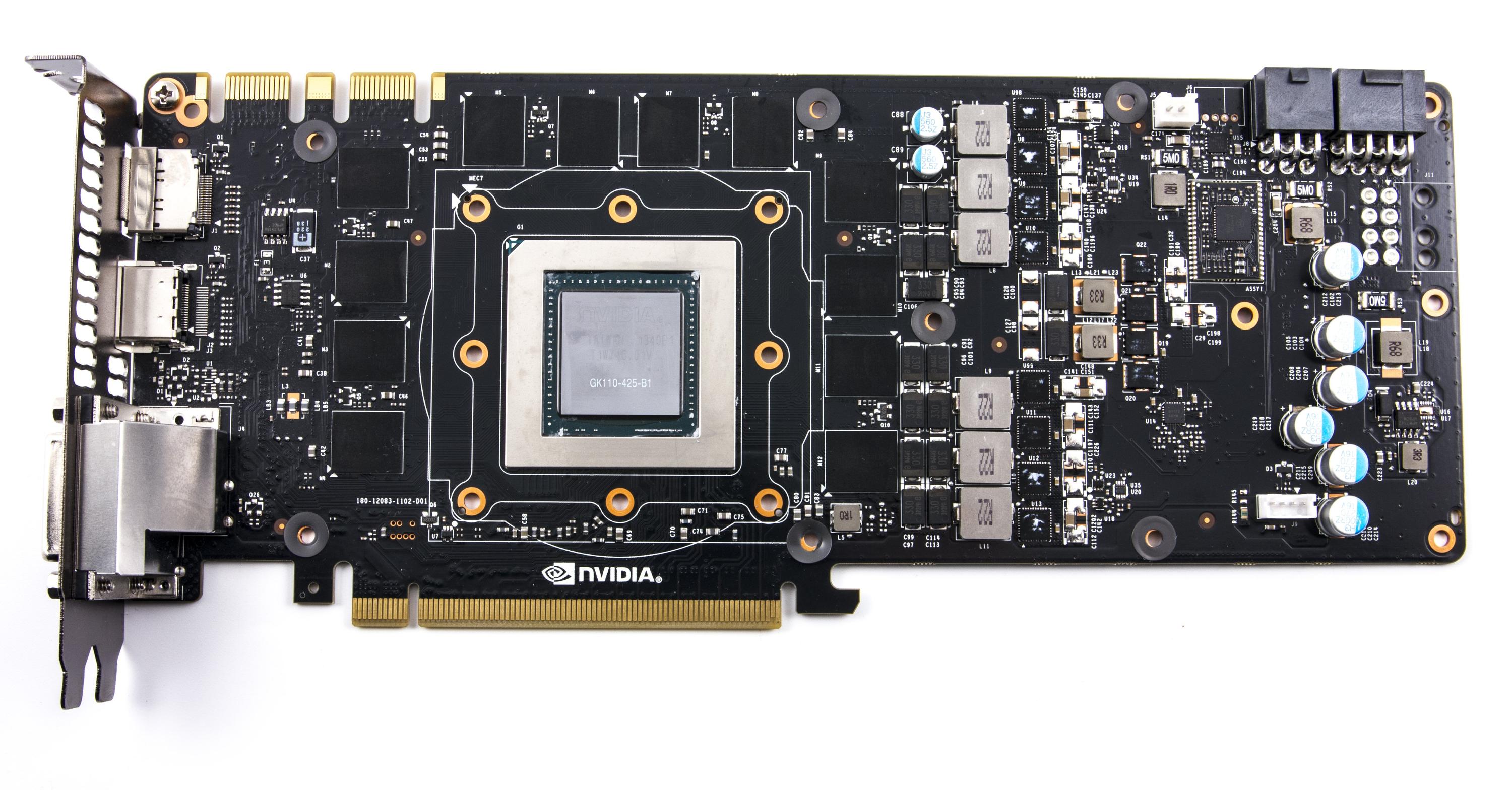

Сравнение с эталонным дизайном, вид спереди
Zotac Geforce GTX 780 Ti Amp! Edition 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780 Ti

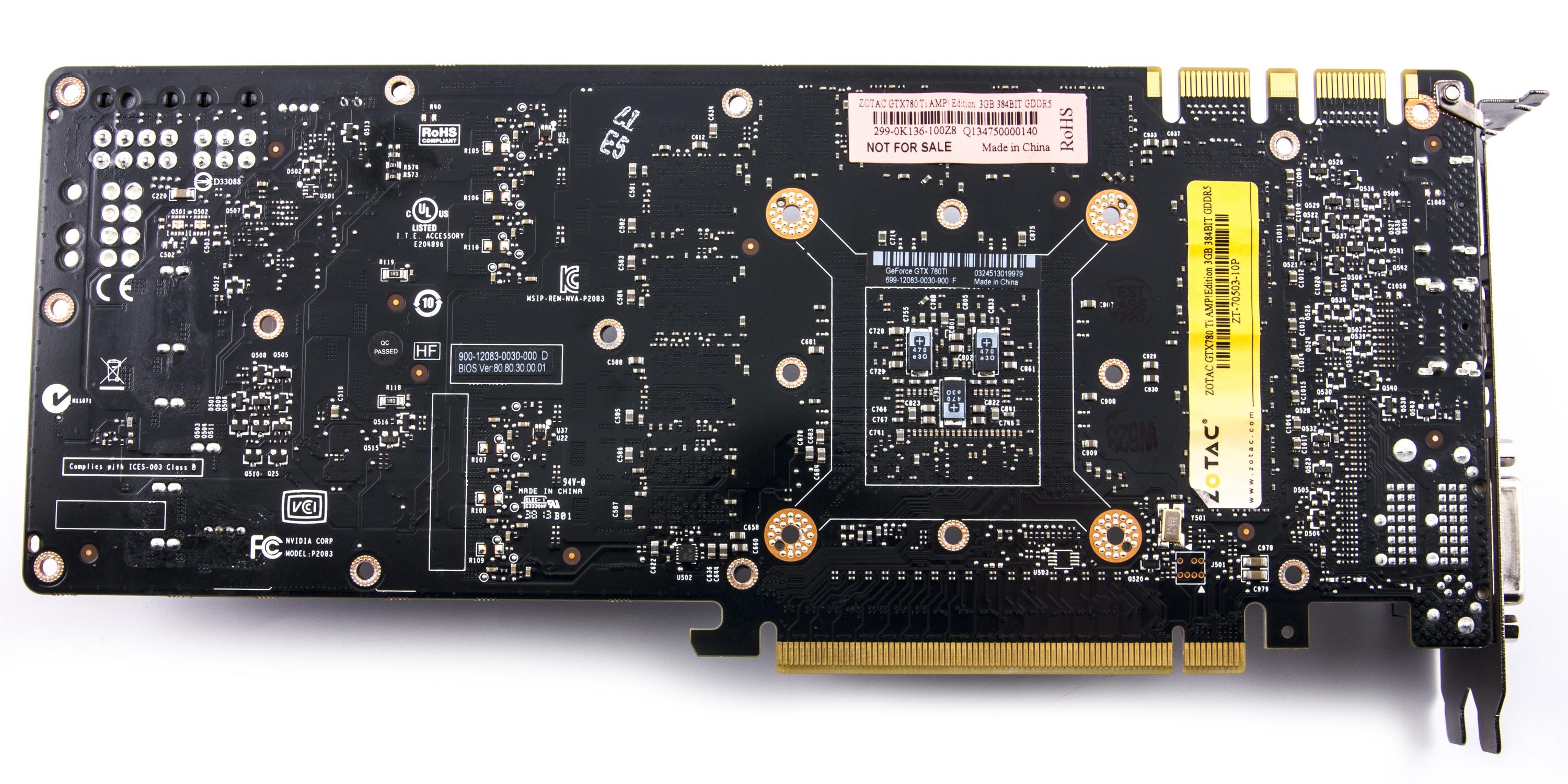

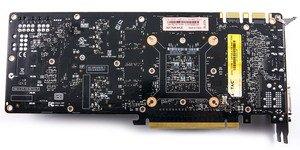

Сравнение с эталонным дизайном, вид сзади
Zotac Geforce GTX 780 Ti Amp! Edition 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780 Ti

Перед нами полная копия эталонной карты, поэтому про саму PCB совершенно нечего рассказать — все есть в базовом материале.

Ускоритель имеет следующий набор гнезд вывода: 2 DVI (один из которых Single-Link и совместим с выводом на VGA) и по одному DisplayPort и HDMI (второе гнездо DVI обладает возможностью через адаптер передавать сигнал на HDMI, поэтому суммарно можно подключить 2 приемника с HDMI). Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с однотипными входами (так, без переходников можно подключить только два монитора с DVI).

Напомним, что ускорители Nvidia обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком. Также уместно напомнить, что возможность одновременного вывода картинки максимально на 4 монитора (каждый до разрешения Full HD), полученная еще серией GTX 6xx, реализована и в GK110, где она наиболее полно востребована, учитывая мощность и возможности данного ускорителя.

Максимальные разрешения и частоты в 3D: 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI). Также декларирована поддержка разрешения 4К, однако работоспособность на такого рода мониторах нами еще не проверялась.

Что касается возможностей по ускорению декодирования видео, в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

Карта требует дополнительного питания в виде двух разъемов: 8- и 6-контактного.

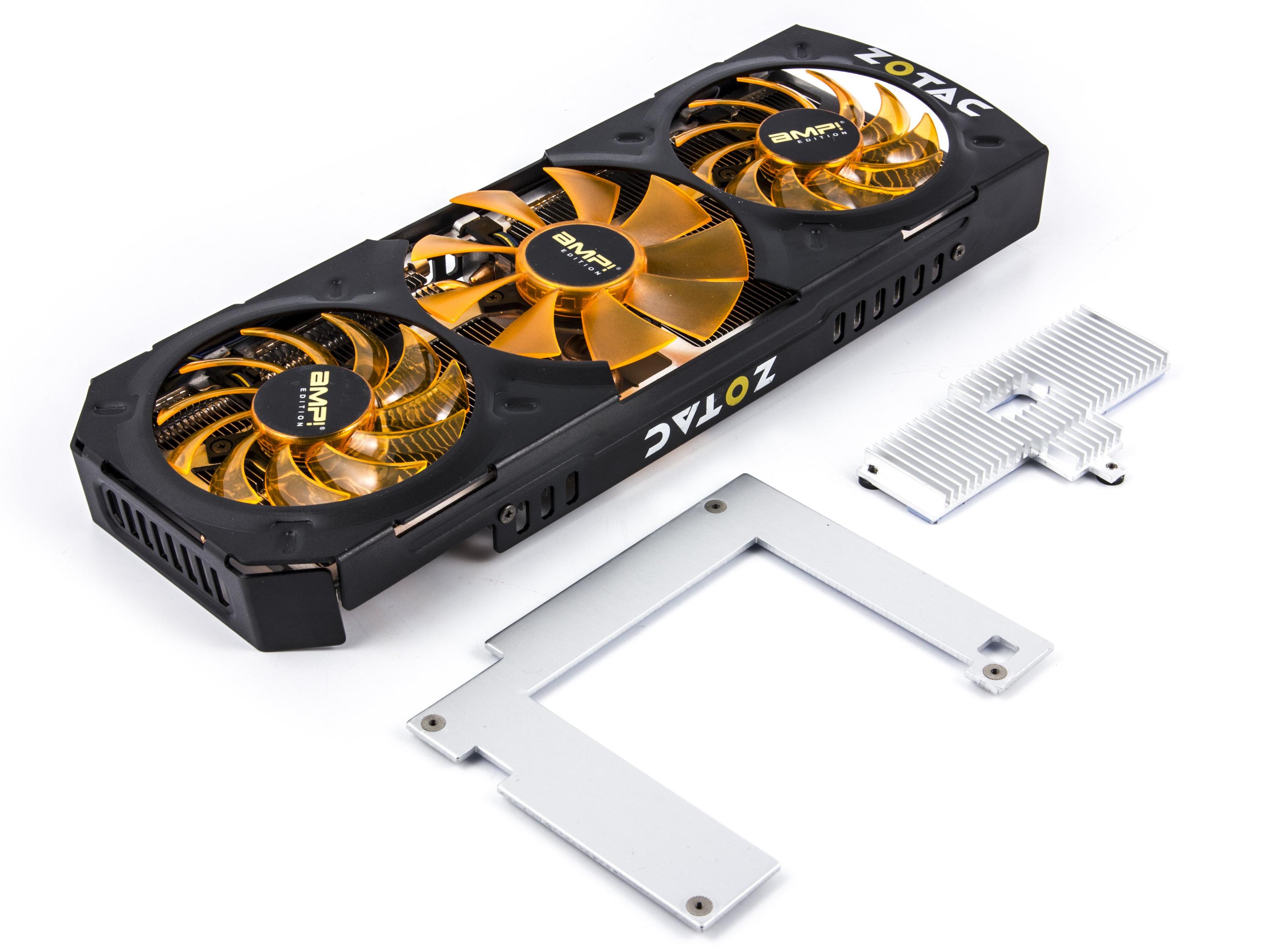

О системe охлаждения.

Zotac Geforce GTX 780 Ti Amp! Edition 3072 МБ 384-битной GDDR5 PCI-E

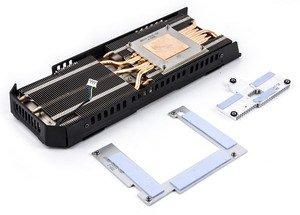

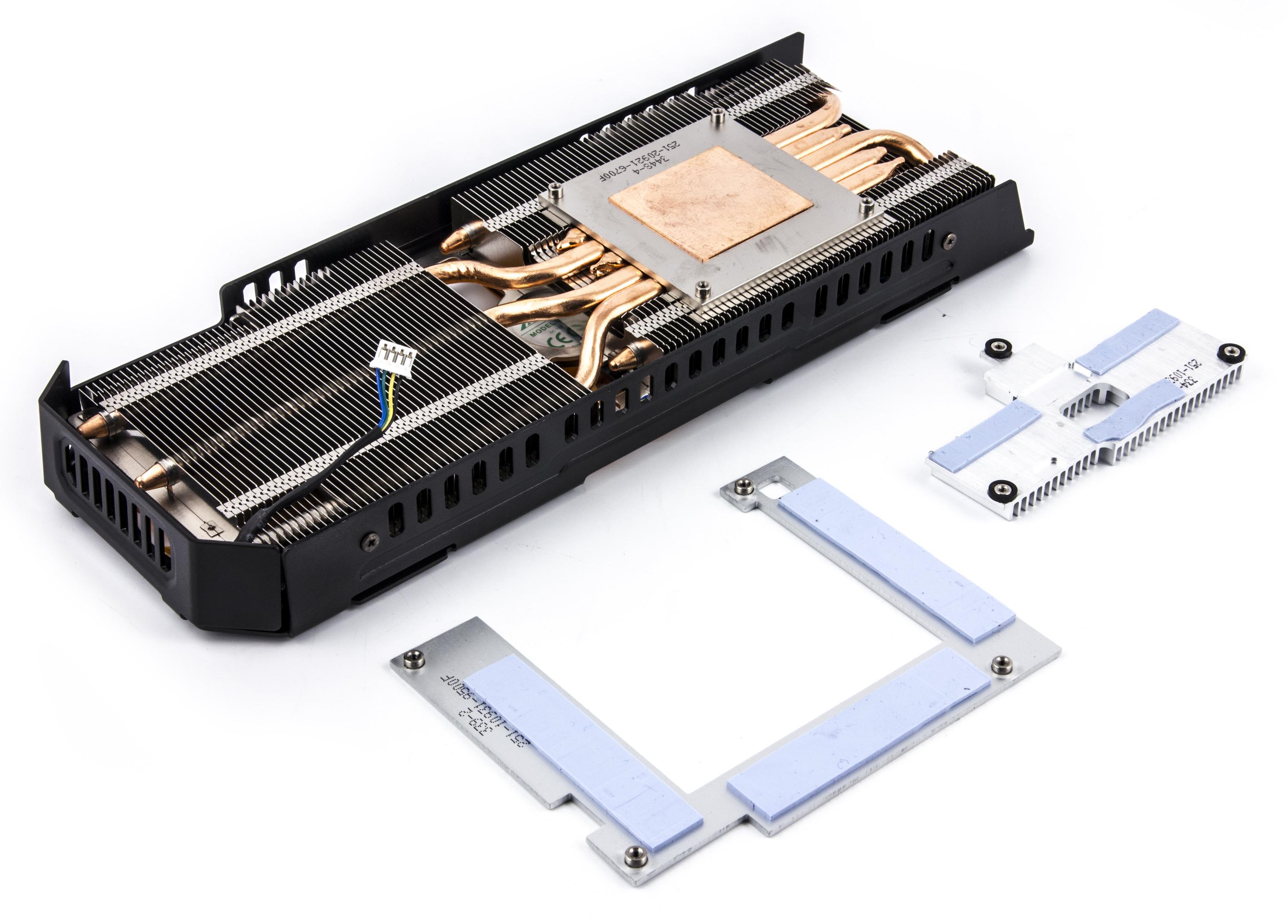

Основой СО являются два радиатора, соединенные между собой медными тепловыми трубками. Один из радиаторов имеет медную подошву, соприкасающуюся с ядром ускорителя. С помощью тепловых трубок тепло распределяется по двум радиаторам, над каждым из которых установлено по вентилятору. В центре кожуха есть еще один, вспомогательный третий вентилятор, работающий на малых оборотах (поэтому вентиляторы имеют разную конструкцию, два основных имеют особую форму лопастей для увеличения эффективности, что должно позволить им охлаждать эффективно на меньших оборотах).

Микросхемы памяти и силовые транзисторы охлаждаются отдельными пластинами-радиаторами.

При максимальной нагрузке на ядро частота вращения вентиляторов составляет чуть выше 2000 оборотов в минуту, однако СО все равно не шумная, ее практически не слышно. Да, уж извините, пока мы можем давать лишь словесную шумовую характеристику, так как стенд для замера уровня шума находится в процессе производства.

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Zotac Geforce GTX 780 Ti Amp! Edition 3072 МБ 384-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 71 градус по ядру, что для такого рода ускорителя превосходный результат, учитывая повышенные частоты работы и малошумную СО.

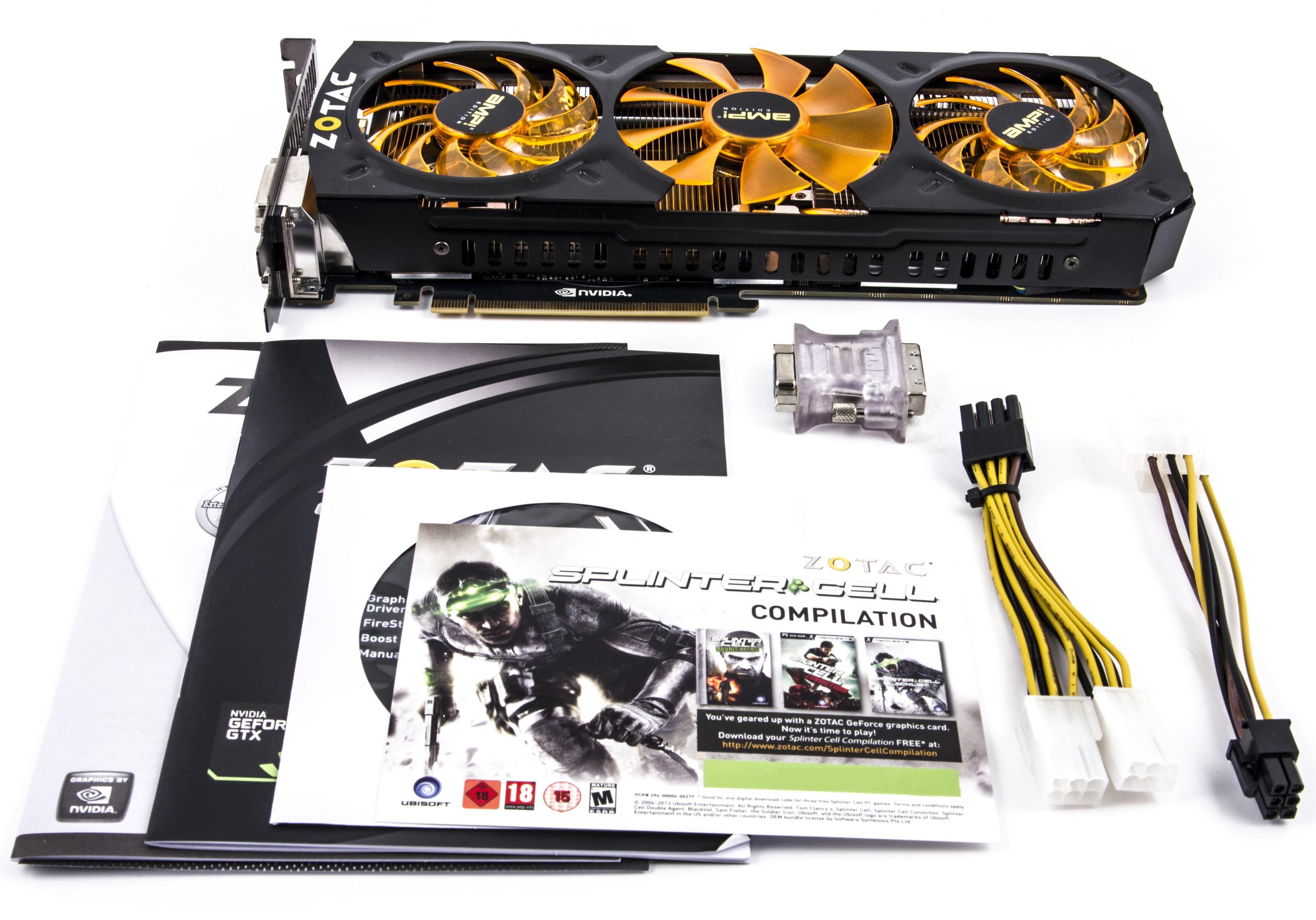

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

Zotac Geforce GTX 780 Ti Amp! Edition 3072 МБ 384-битной GDDR5 PCI-E
Базовый комплект плюс разветвители питания на 8- и 6-контактный разъемы и адаптер DVI-to-VGA. В качестве бонуса есть бесплатный купон на сборник из трех игр серии Splinter Cell Compilation: Black List, Double Agent, Conviction.

Упаковка.

Zotac Geforce GTX 780 Ti Amp! Edition 3072 МБ 384-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 13.12; Nvidia версии 331.93

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Sniper Elite V2
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на конец декабря 2013 г, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
05 Zotac GTX 780 Ti 3072 МБ, 1006—1120/7200 1280 159 805
06 GTX 780 Ti 3072 МБ, 875—1020/7000 1200 150 798
08 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 1170 163 716
09 GTX Titan 6144 МБ, 837—876/6000 1120 102 1096

Как и ожидалось, повышенные частоты рассматриваемого сегодня ускорителя позволили ему занять первое место в группе и стать одним из самых быстрых трехмерных акселераторов игрового класса в мире на сегодня.

А теперь посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
28 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 163 1170 716
29 Zotac GTX 780 Ti 3072 МБ, 1006—1120/7200 159 1280 805
31 GTX 780 Ti 3072 МБ, 875—1020/7000 150 1200 798
35 GTX Titan 6144 МБ, 837—876/6000 102 1120 1096

А вот тут картина уже иная. Который обзор мы наблюдаем, что даже задранная цена на Radeon R9 290X не мешает самому мощному ускорителю AMD брать верх в прямом сравнении с конкурентами из стана Nvidia. Однако пока мы еще не знаем, какими СО будут оснащены серийно выпускаемые R9 290X партнеров AMD, потому что референс-карты R9 290X шумят просто катастрофически, и этот факт затмевает их первенство в рейтинге полезности: хочется взять что-то более тихое, пусть и чуть более дорогое — например, данный продукт Zotac. Так что мы будем возвращаться к этим сравнениям и дальше, пока не появятся серийные карты на R9 290X с более тихими кулерами.

Еще раз хочу отметить, что мы вскоре перейдем к точной инструментальной оценке уровня шума видеокарт — как только закончим сборку специального стенда для замеров. А пока прошу довольствоваться словесными формулировками.

Итак:

Zotac Geforce GTX 780 Ti Amp! Edition 3072 МБ 384-битной GDDR5 PCI-E — один из самых мощных на сегодня ускорителей, обладающий всеми необходимыми для класса Hi-End характеристиками, имеющий очень добротную и эффективную систему охлаждения (она хоть и не бесшумная, но шум минимален, для такого рода ускорителей это простительно). Также карта имеет повышенные частоты работы, что неизбежно сказывается на ее производительности — как показали тесты, крайне положительно.

Очень неплох и комплект поставки. Хоть часть игр, предлагаемых по бонусному купону, уже устарела, последняя игра из данной серии еще вполне актуальна и использует все возможности таких современных видеокарт, как рассмотренная сегодня.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за январь 2014 года) получила награду карта:

  • Zotac Geforce GTX 780 Ti Amp! Edition 3072 МБ 384-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 780 Ti 3 ГБ — $518(11) R9 290X — $431(33)
GTX 780 Ti 3 ГБ — $518(11) GTX 780 — $662 (на 01.08.16)
GTX 780 Ti 3 ГБ — $518(11) HD 7970 GHz — Н/Д(0)
GTX 780 Ti 3 ГБ — $518(11) GTX Titan — Н/Д(0)
Zotac GTX 780 Ti Amp! — Н/Д(0), T-10631214 GTX 780 Ti 3 ГБ — $518(11)

Предложения Zotac GTX 780 Ti Amp! Edition по данным Яндекс.Маркет
L-10631214-10


Благодарим компанию Zotac
и лично Роберта Висловского
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
