Geforce GTX 580/GTX 570 в исполнении Palit

Palit Geforce GTX 570 Sonic Platinum 1280 МБ 320-битной GDDR5 PCI-E
Palit Geforce GTX 580 3072 МБ 384-битной GDDR5 PCI-E




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы

«…И прошла старуха по амбару, помела по сусекам, набрала на колобок…» (примерный текст из известной сказки). В пору отсутствия новинок в области 3D-графики и нам приходится примерно так же наскребать информацию. Но, к счастью, еще имеются интересные серийные продукты, не успевшие до нас доехать или как-то «проскочившие» мимо.

Сегодня обратим наш взор на продукцию Palit. Про эту тайваньскую компанию я уже писал многократно, повторяться не стану. Замечу лишь, что на сегодня это один из важнейших игроков на российском рынке видеокарт. Мы практически уже изучили всю линейку современных продуктов этого производителя, однако 2 карты до сего времени оставались по тем или иным причинам за бортом. И вот данный материал восполняет этот пробел.

Один из продуктов — GTX 570 в версии Sonic Platinum очень похож на изученный нами ранее аналог Gainward, а также в какой-то мере повторяет совсем недавно рассмотренный GTX 570 производства Zotac, поэтому особого интереса по производительности продукт не вызовет, а вот в части работы, особенно СО, будет любопытно посмотреть. Второе изделие — более интересное, ибо это впервые рассмотренный нами GTX 580 с 3 гигабайтами памяти (удвоенный относительно стандартного объем).

Давайте перейдем к картам.

Платы

Palit Geforce GTX 570 Sonic Platinum 1280 МБ 320-битной GDDR5 PCI-E
  • GPU: Geforce GTX 570 (GF110)
  • Интерфейс: PCI Express x16
  • Частоты работы GPU (ROPs): 800 МГц (номинал — 732 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1000 (4000) МГц (номинал — 950 (3800) МГц)
  • Ширина шины обмена с памятью: 320 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 480/1600 МГц (номинал — 480/1464 МГц)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 480
  • Число блоков текстурирования: 60 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 40
  • Размеры: 270×100×36 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×HDMI, 1×DisplayPort
  • Поддержка многопроцессорной работы: SLI (Hardware)
Palit Geforce GTX 580 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Geforce GTX 580 (GF110)
  • Интерфейс: PCI Express x16
  • Частоты работы GPU (ROPs): 783 МГц (номинал — 775 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1010 (4040) МГц (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 512/1566 МГц (номинал — 512/1550 МГц)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 512
  • Число блоков текстурирования: 64 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 48
  • Размеры: 270×100×36 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×HDMI, 1×DisplayPort
  • Поддержка многопроцессорной работы: SLI (Hardware)

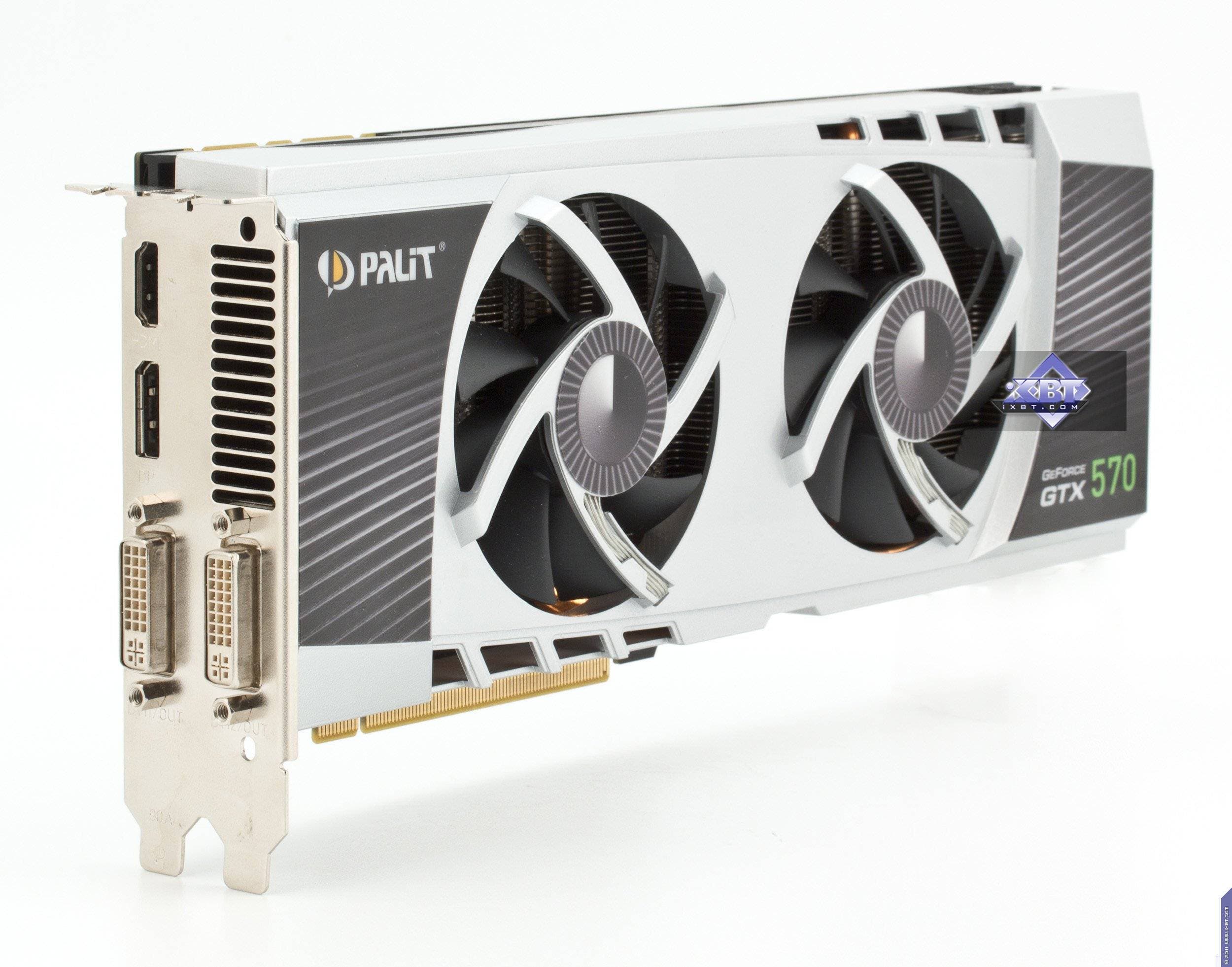

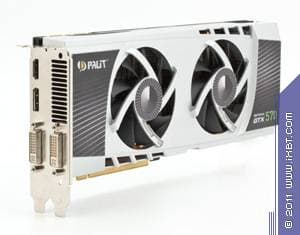

Palit Geforce GTX 570 Sonic Platinum 1280 МБ 320-битной GDDR5 PCI-E
Карта имеет 1280 МБ памяти GDDR5 SDRAM, размещенной в 10 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

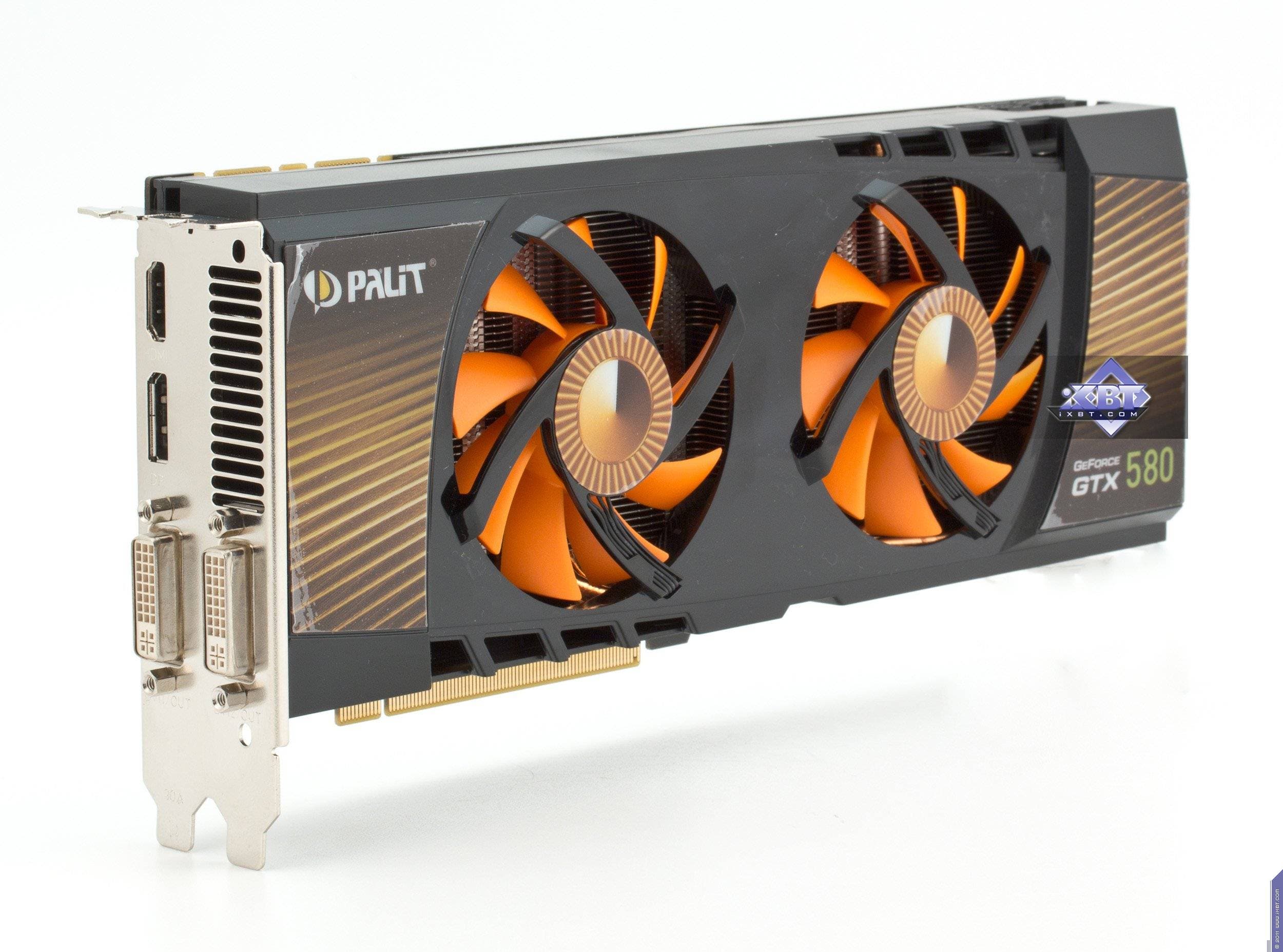

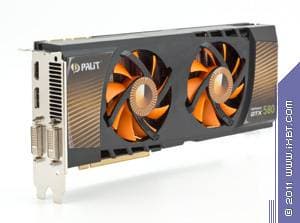

Palit Geforce GTX 580 3072 МБ 384-битной GDDR5 PCI-E
Карта имеет 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

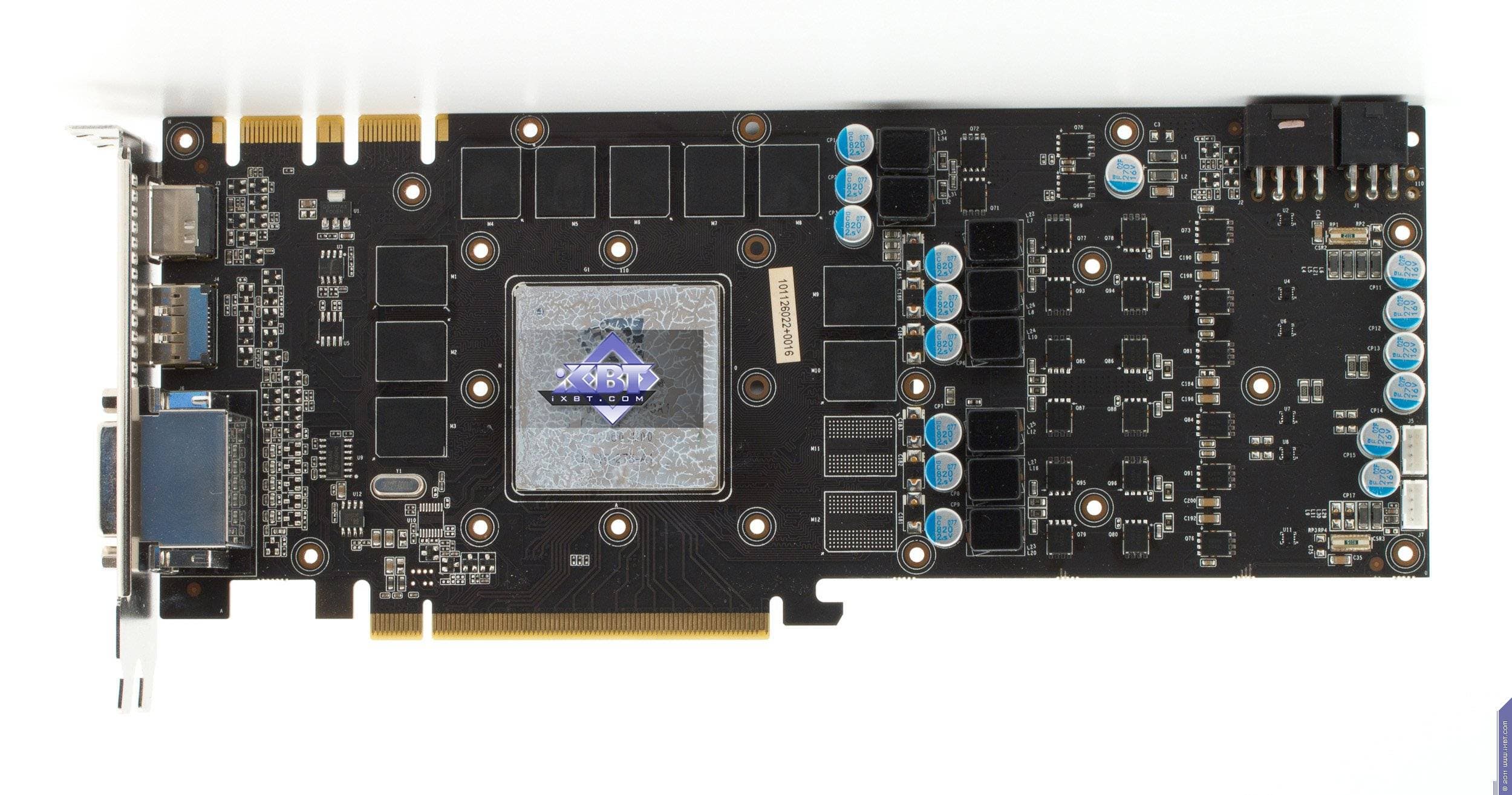

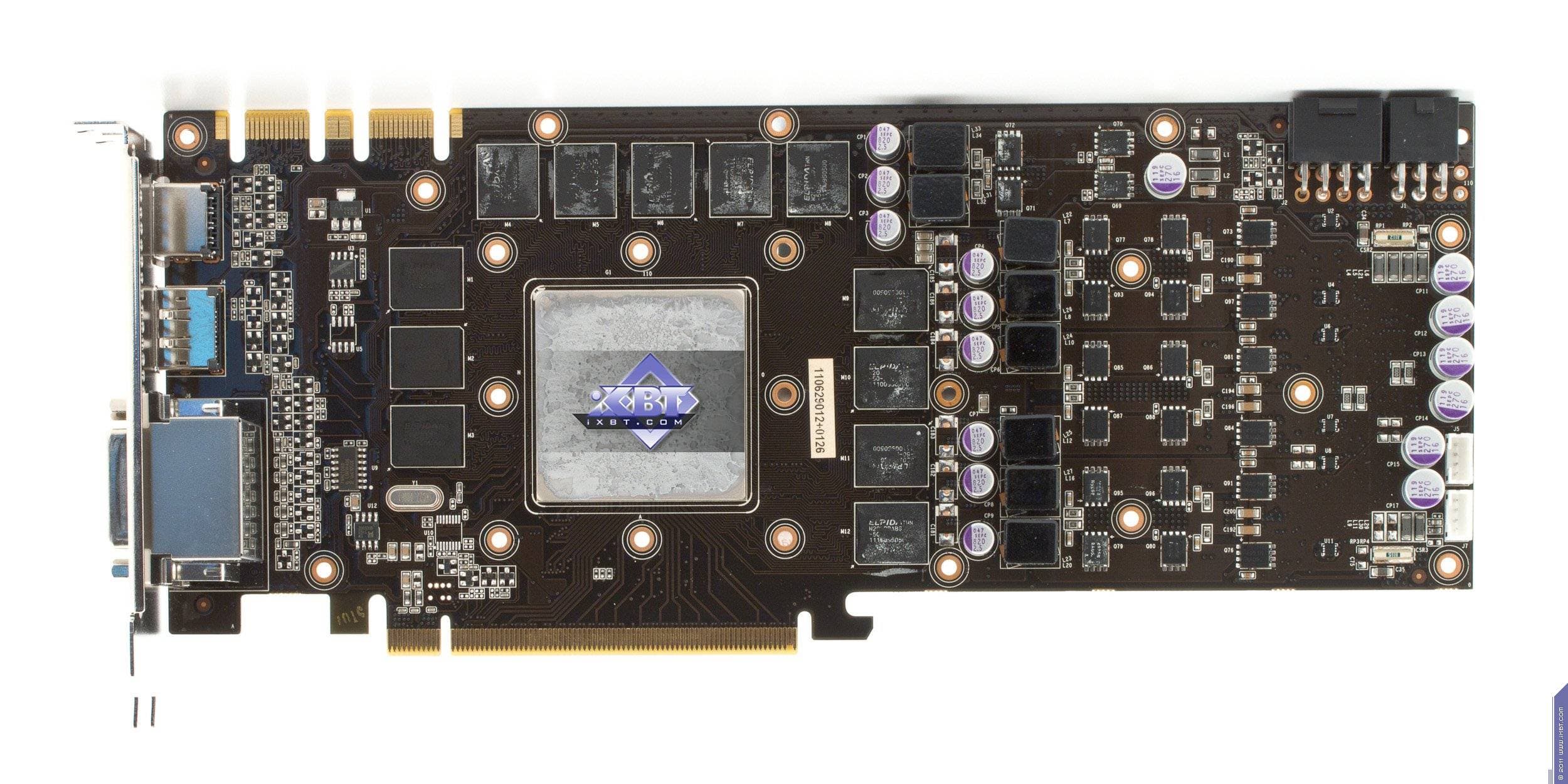

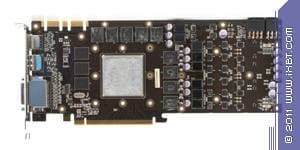

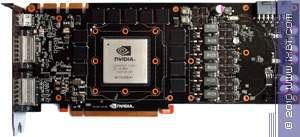

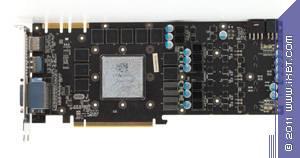

Сравнение с эталонным дизайном, вид спереди
Palit Geforce GTX 570 Sonic Platinum 1280 МБ 320-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 570
Palit Geforce GTX 580 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 580

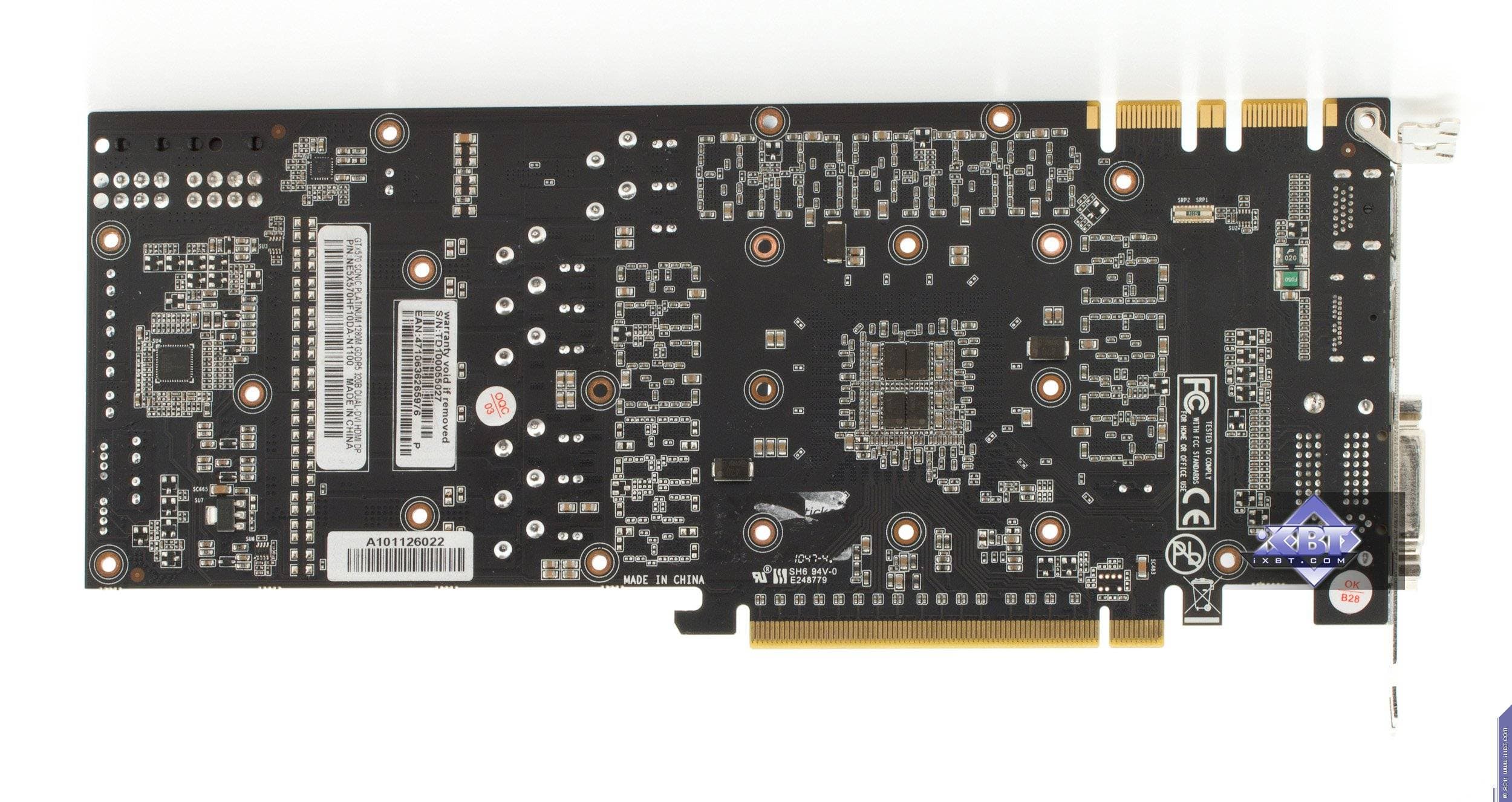

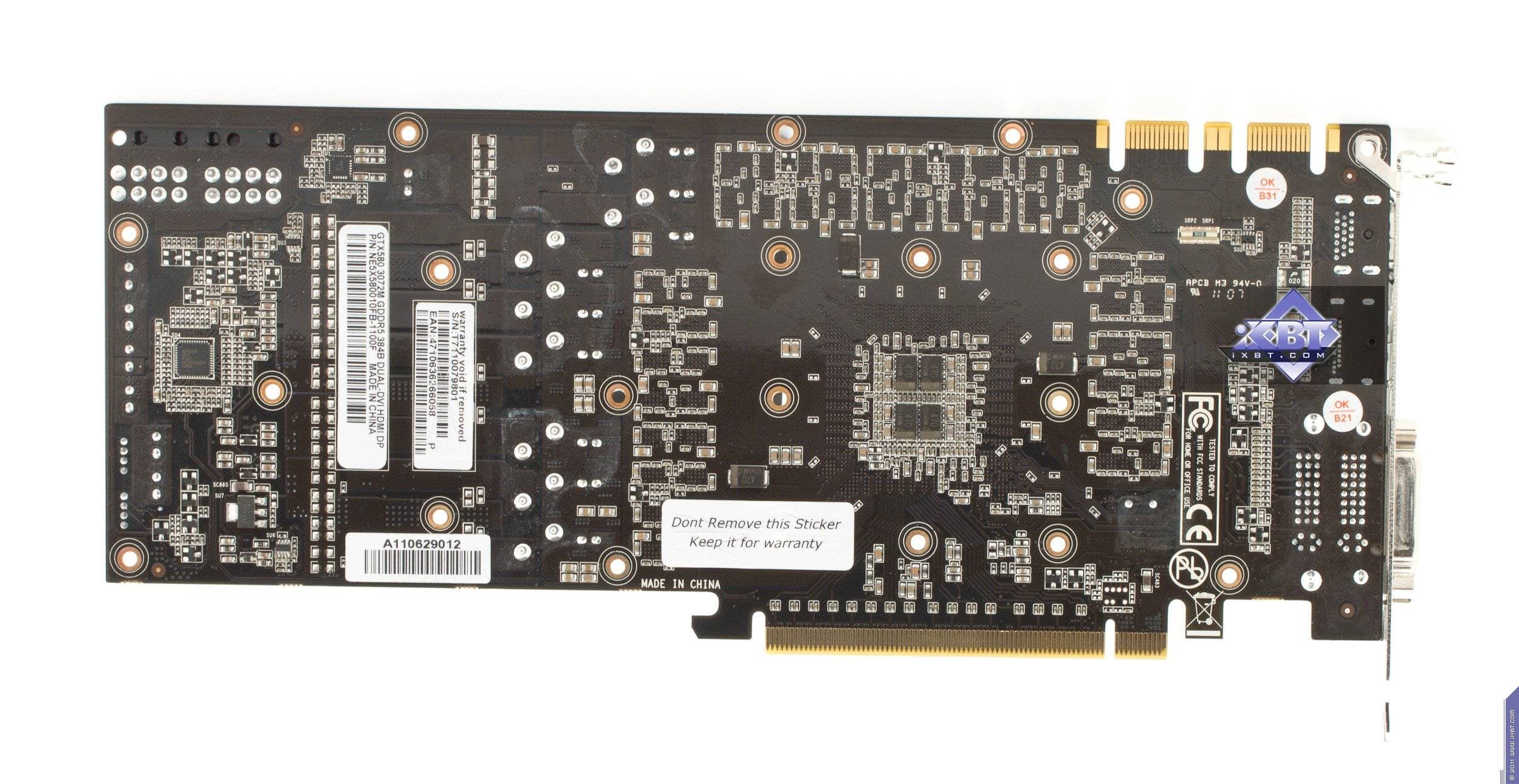

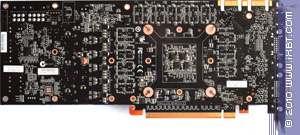

Сравнение с эталонным дизайном, вид сзади

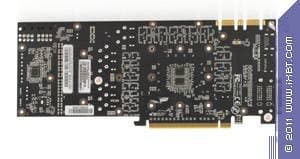

Palit Geforce GTX 570 Sonic Platinum 1280 МБ 320-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 570

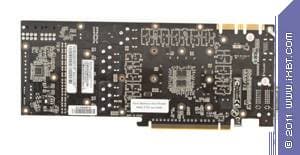

Palit Geforce GTX 580 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 580

Дизайн карты Palit на GTX 570 схож с эталонным только в плане размещения микросхем памяти вокруг ядра. В остальном же он полностью переработан — как в передней части (гнезда вывода отличаются от референсного варианта), так и в хвостовой (блок питания переработан и усилен, чтобы гарантировать работу карты на повышенных частотах, также для этих целей примены не два 6-контактных гнезда питания, а 8- и 6-контактный, как у GTX 580). Заодно в дизайне мы можем увидеть некоторые признаки удешевления — например, используются более дешевые конденсаторы.

Ускоритель GTX 580 инженерами Palit также переработан, однако в большей степени, опять же, в плане иного набора гнезд вывода; также БП оптимизирован для большего энергопотребления в расчете на комплектацию карты микросхемами памяти с чуть более высоким вольтажом.

В целом очевидно, что оба продукта — не просто купленные копии эталонных карт у Nvidia, а самостоятельно выпущеные компанией Palit ускорители.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Напомню еще раз, что обе карты имеют гнездо HDMI, и данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком. Также оба продукта имеют и по одному гнезду DisplayPort, что не так часто встретишь в линейке Nvidia.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь. Вскоре мы собираемся обновить этот материал с учетом тех новаций, которые случились за эти годы.

Как мы уже упомянули, обе карты требуют дополнительного питания двумя разъемами: один 8-контактный, второй 6-контактный. Поэтому если у вас нет соответствующего БП, надо проверять комплект поставки, чтобы в нем присутствовал переходник с 6 на 8 контактов.

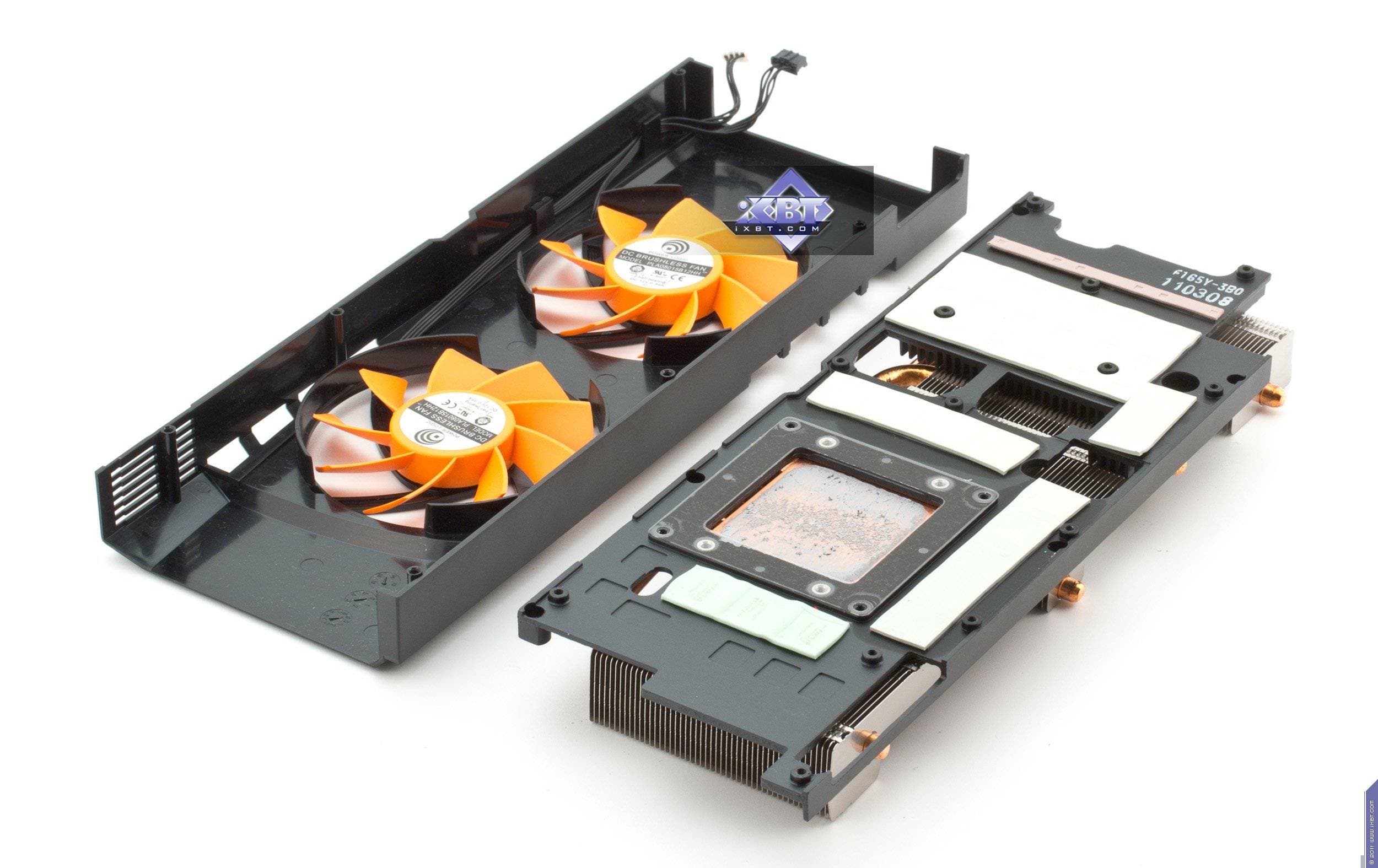

О системах охлаждения.

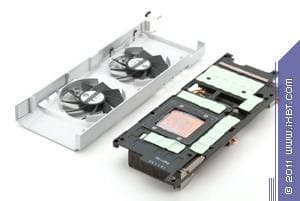

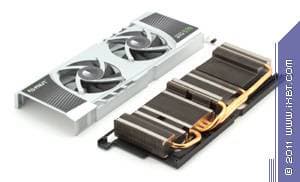

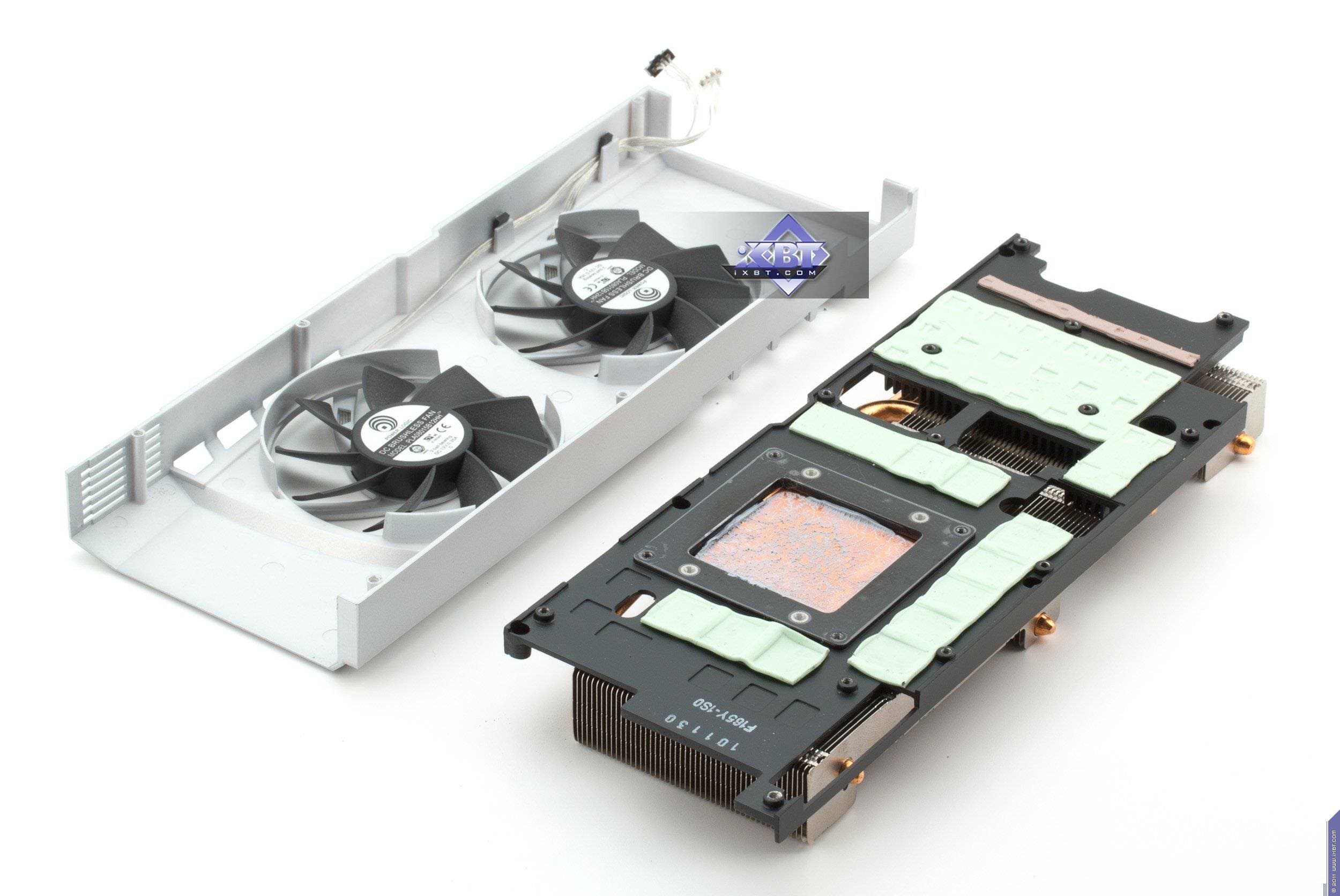

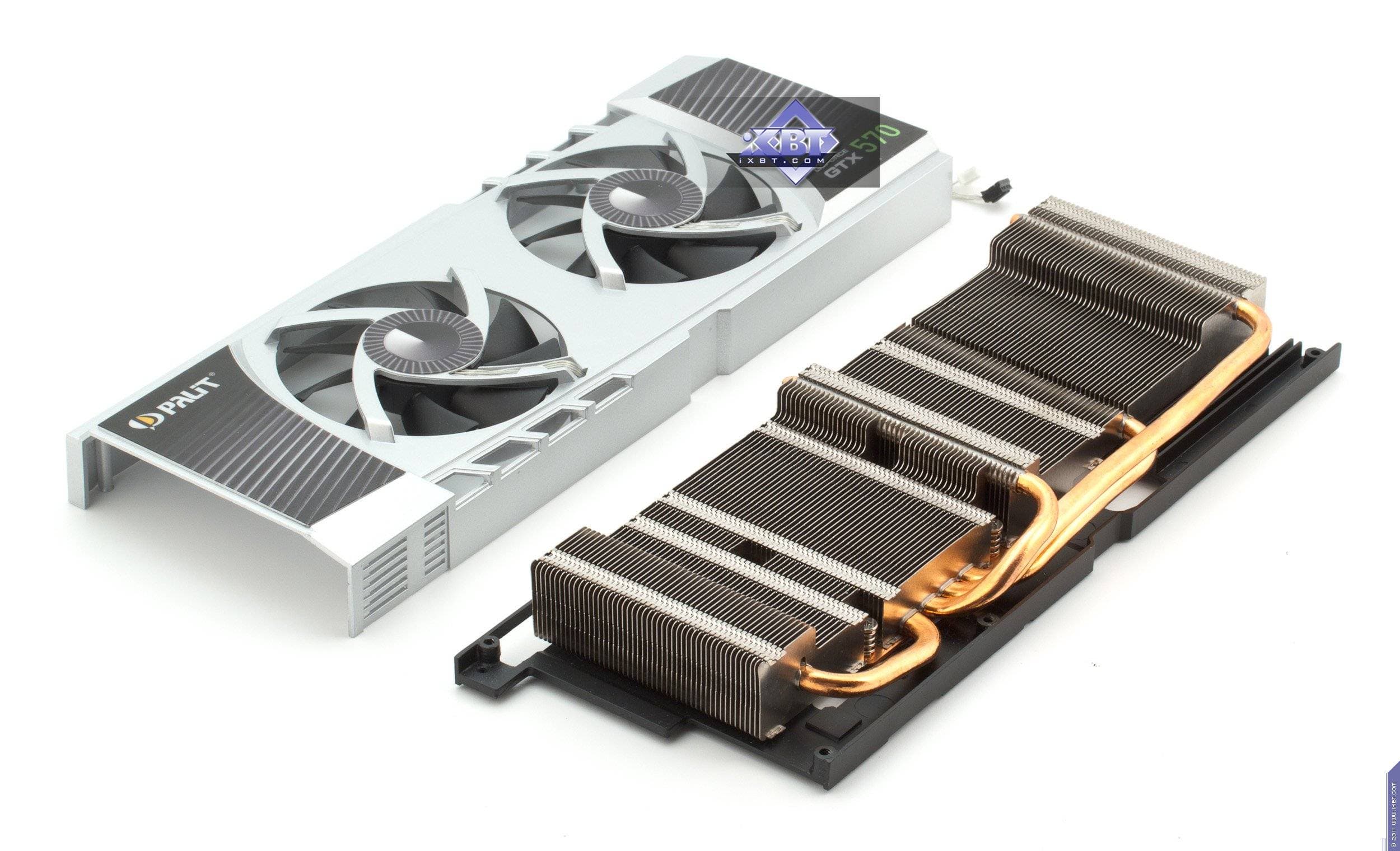

Palit Geforce GTX 570 Sonic Platinum 1280 МБ 320-битной GDDR5 PCI-E
Обе системы охлаждения идентичны, различия лишь в дизайне кожухов, ну и в цвете вентиляторов.

Перед нами уже стандарный набор: два массивных длинных мелкореберных радиатора, усиленных и соединенных меж собой тепловыми трубками. Радиаторы имеют медные основания, они накрыты кожухом с парой вентиляторов, каждый из которых охлаждает свой радиатор. С ядром соприкасается только один радиатор, передавая тепло по трубкам второму.

Микросхемы памяти охлаждаются теми же радиаторами.

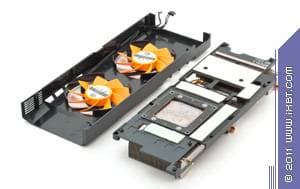

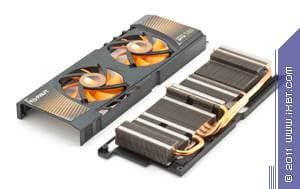

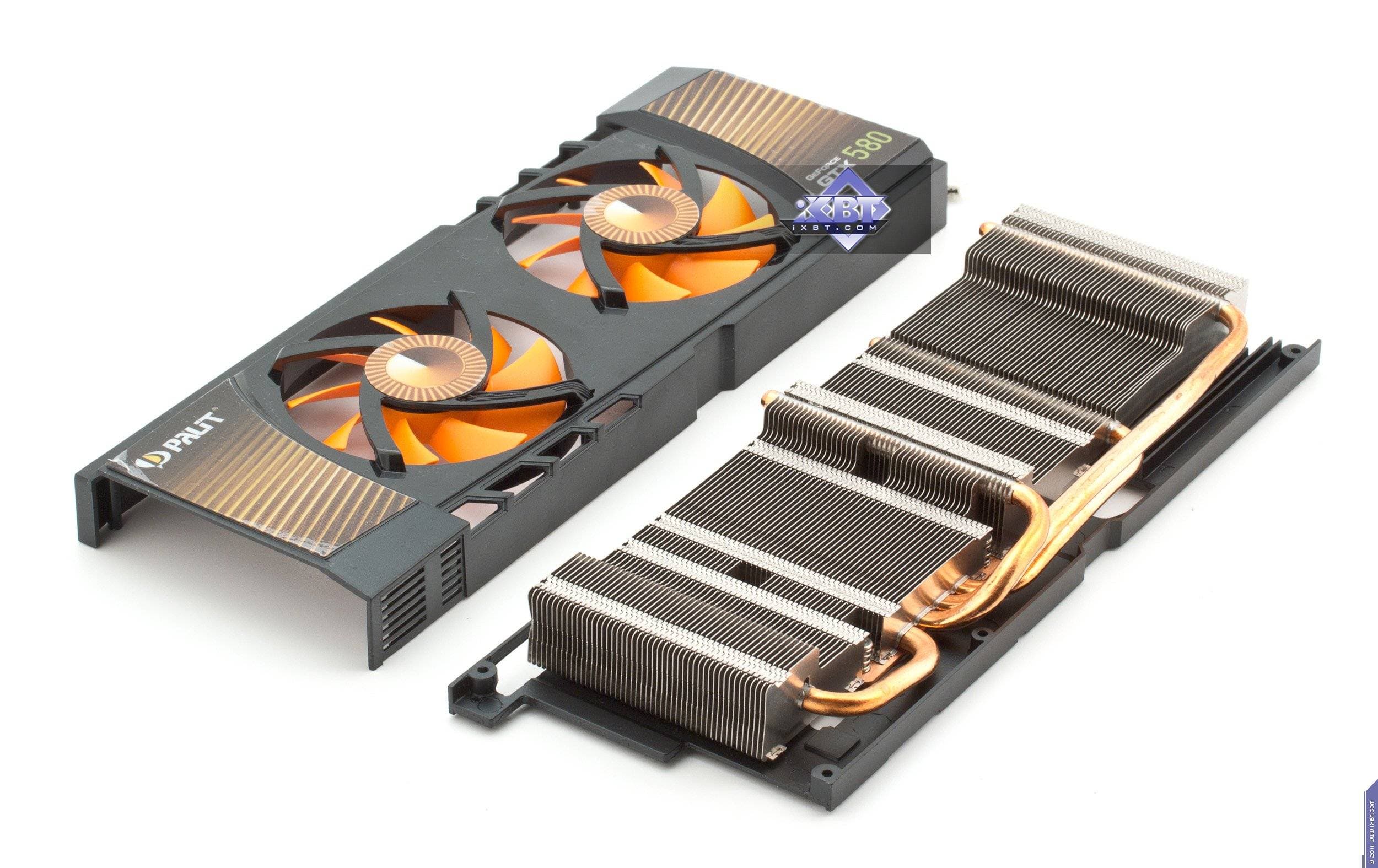

Palit Geforce GTX 580 3072 МБ 384-битной GDDR5 PCI-E
Дизайн СО, повторимся, отличается по сути только цветовым решением кожухов и вентиляторов, в остальном все то же самое.

Стоит отметить, что шум СО ощущается, однако он не сликшом силен, поэтому такое решение приемлемо для подобных топовых продуктов.

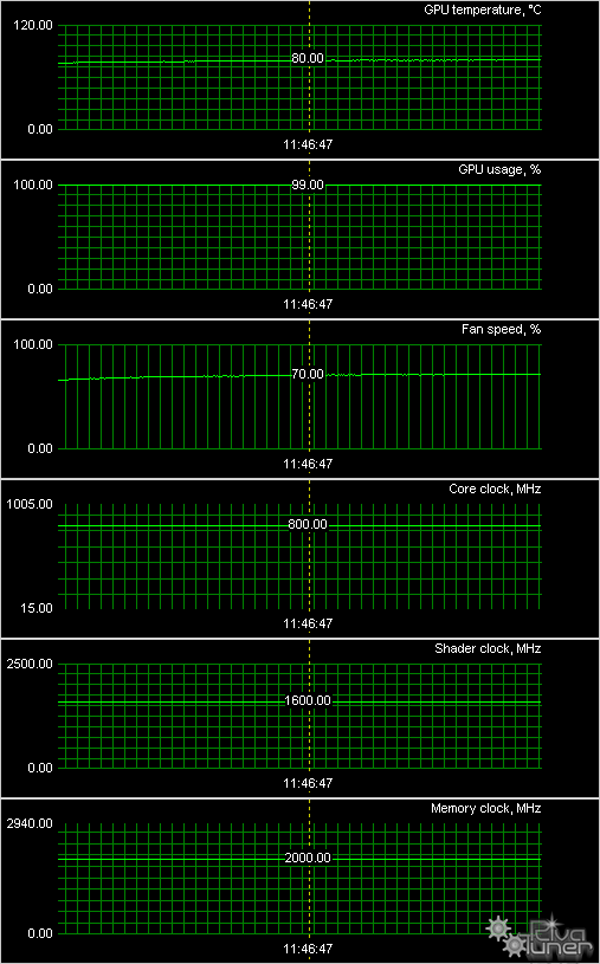

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Palit Geforce GTX 570 Sonic Platinum 1280 МБ 320-битной GDDR5 PCI-E

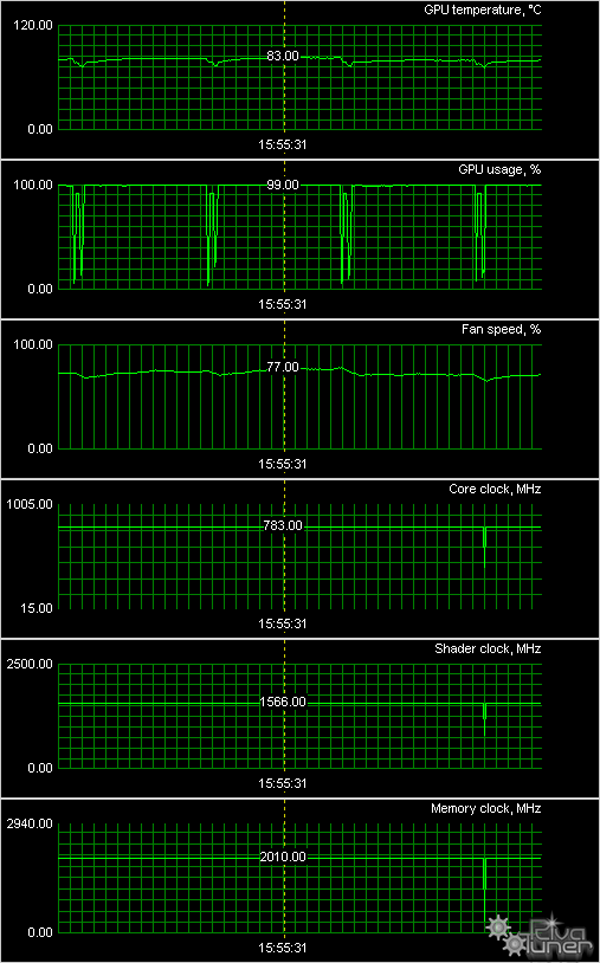

Palit Geforce GTX 580 3072 МБ 384-битной GDDR5 PCI-E

У обеих карт мы видим обычную картину нагрева ядра в районе 85 градусов, что для уровня Hi-End вполне приемлемо.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

Palit Geforce GTX 570 Sonic Platinum 1280 МБ 320-битной GDDR5 PCI-E

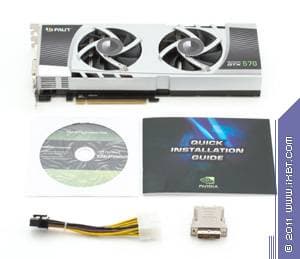

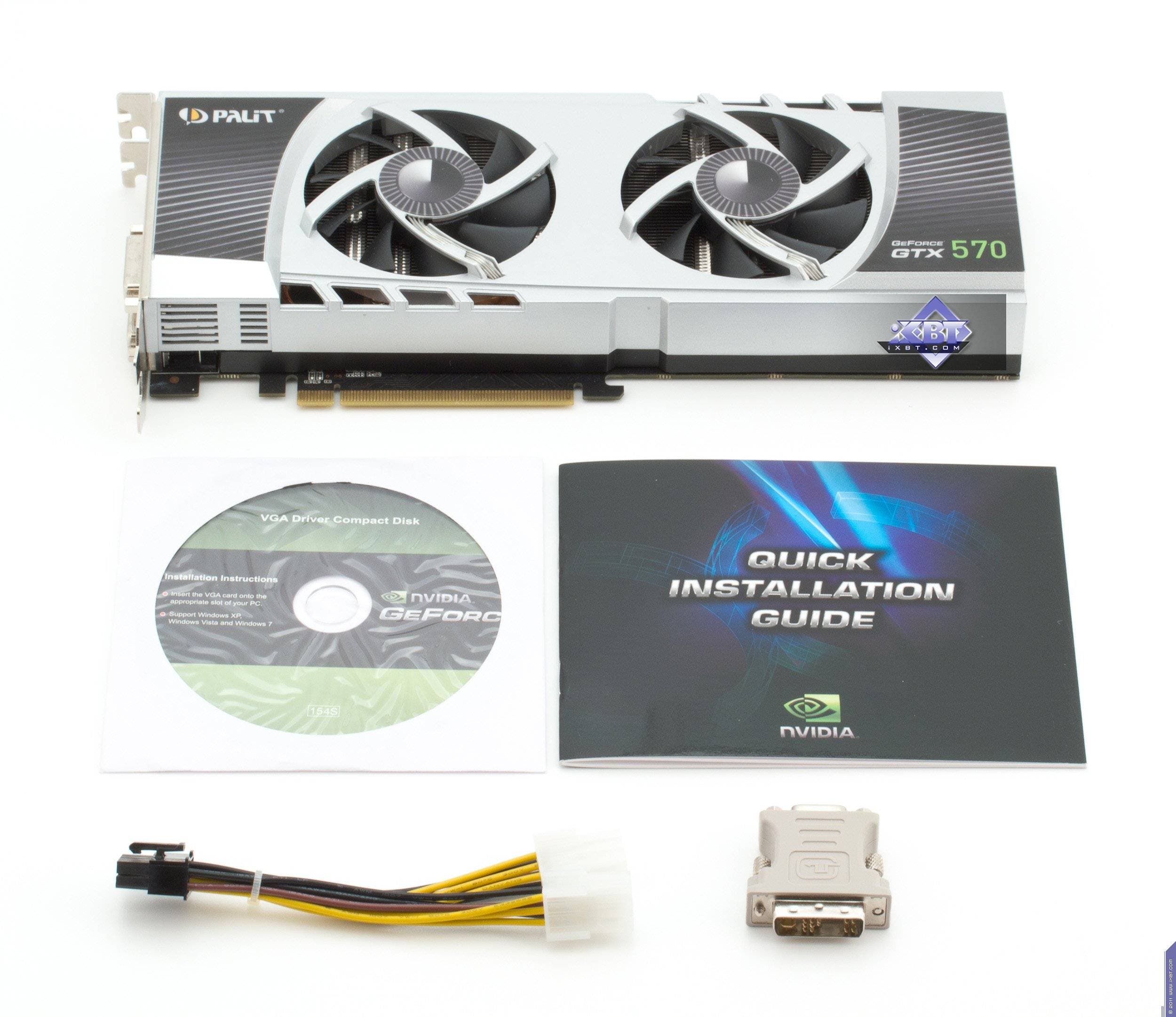

Базовый комплект, плюс разветвители питания и адаптер DVI-to-VGA.

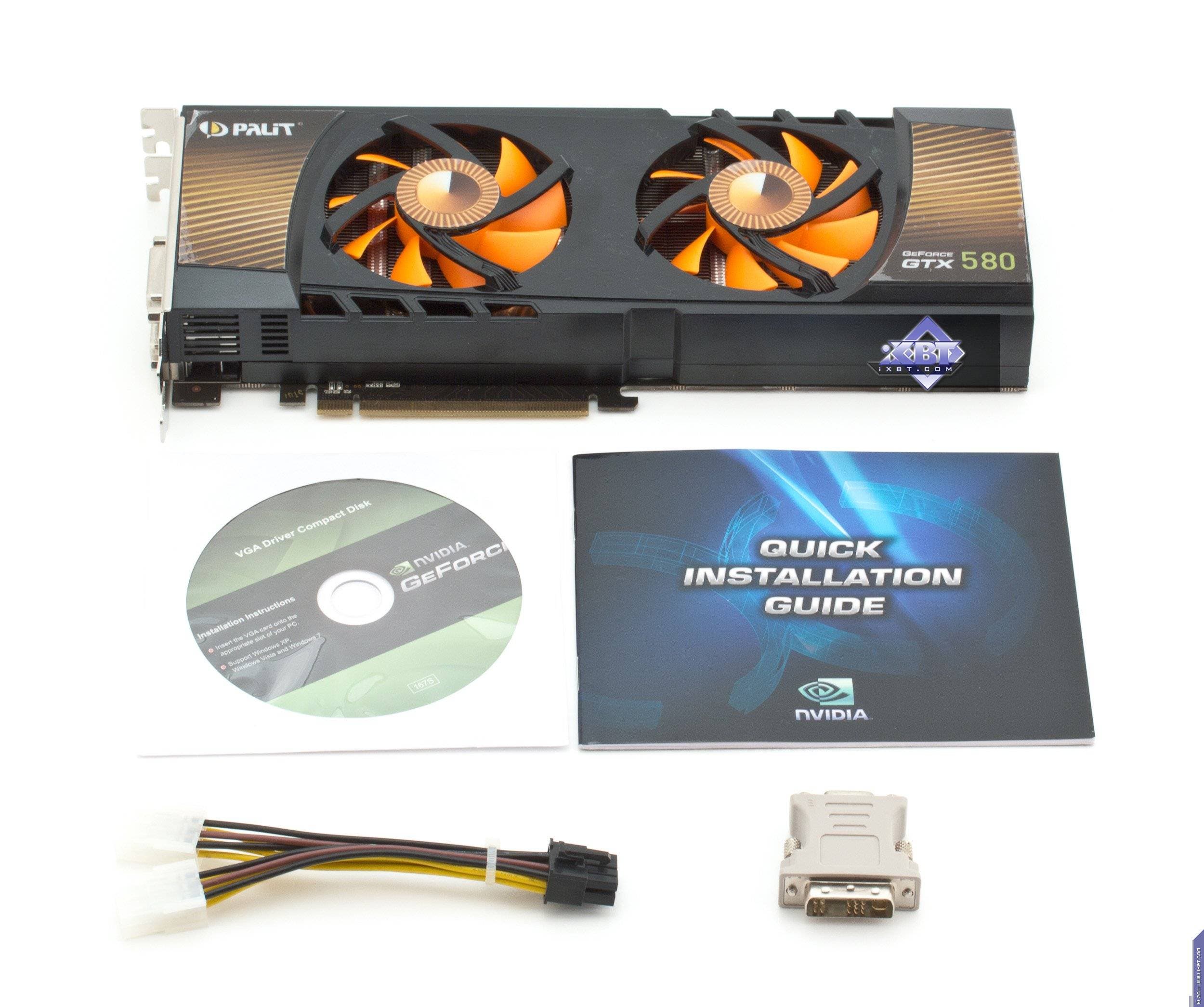

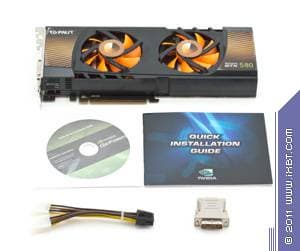

Palit Geforce GTX 580 3072 МБ 384-битной GDDR5 PCI-E
Аналогичный комплект.

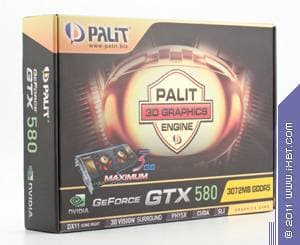

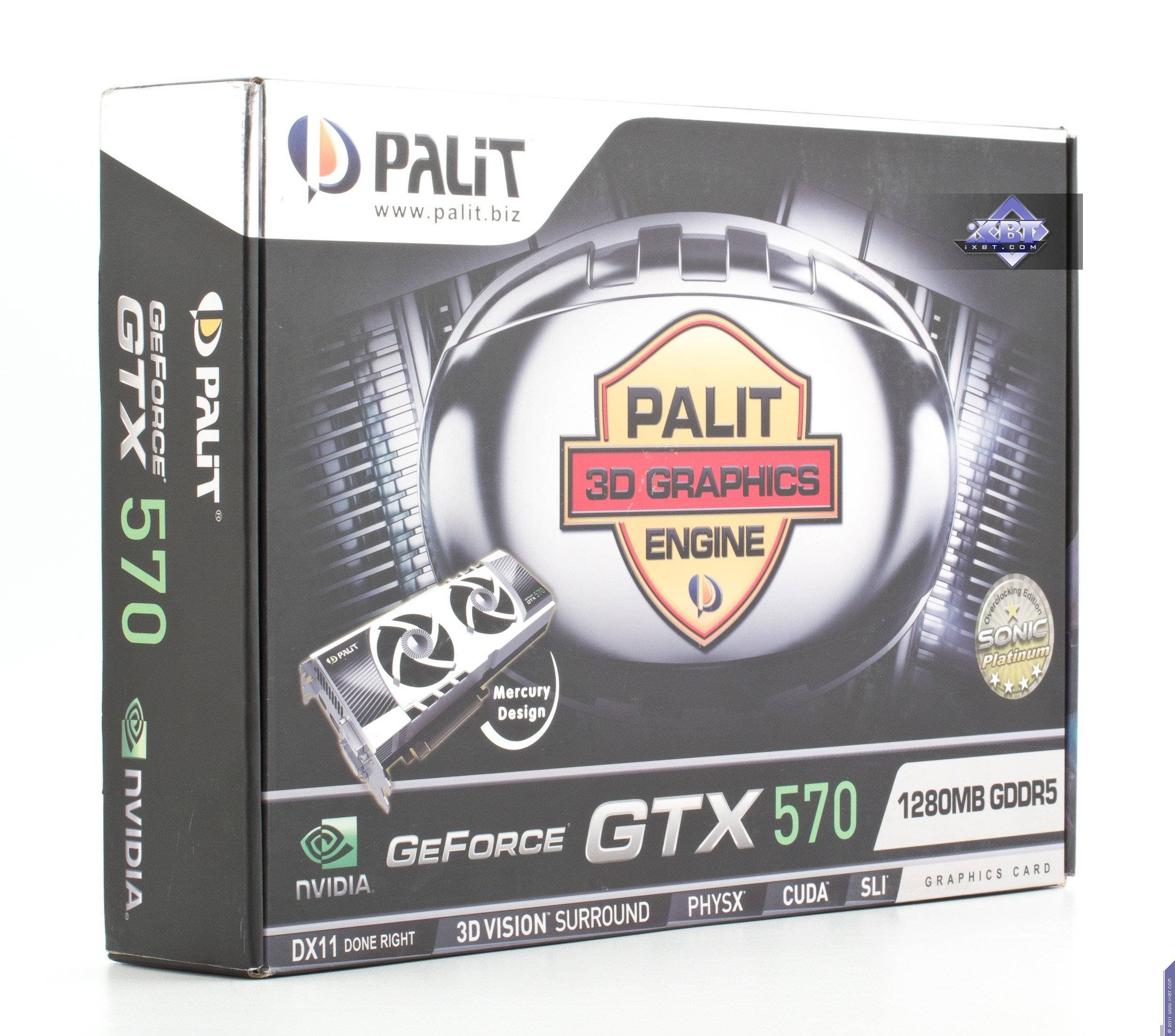

Упаковка.

Palit Geforce GTX 570 Sonic Platinum 1280 МБ 320-битной GDDR5 PCI-E

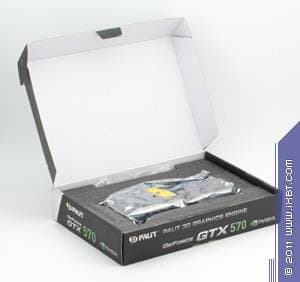

Обе упаковки идентичны по стилю, отличия лишь в цветовых оттенках. Весь комплект помещен в картонный бокс с фирменным и уже довольно длительное время остающимся неизменным дизайном с Palit 3D Graphics Engine (хотя у меня это вызывает недоумение, ведь движок, то есть ядро, у обеих карт — производства Nvidia, а не собственной разработки Palit).

Все надписи четкие и детально описывают параметры продуктов.

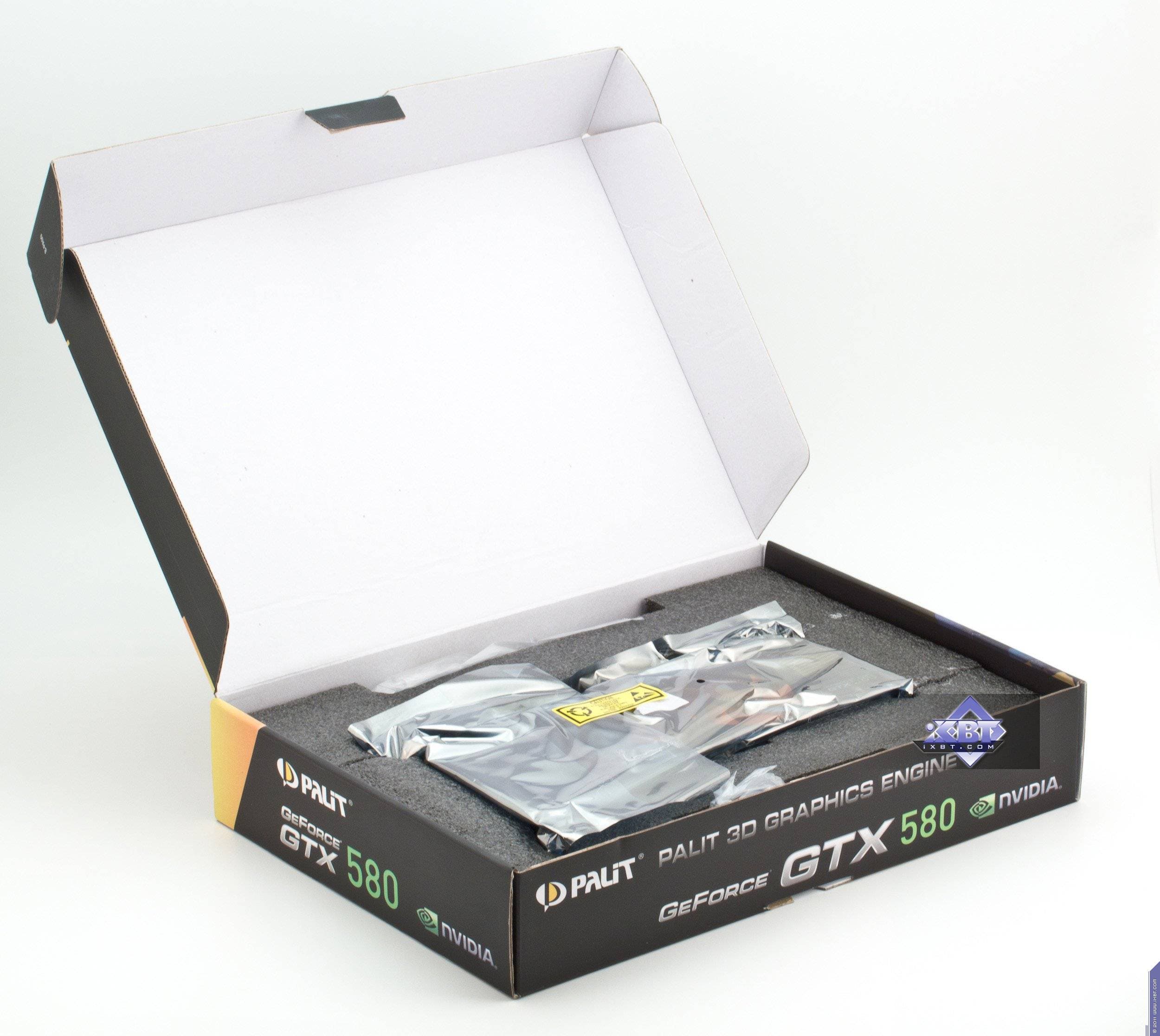

Palit Geforce GTX 580 3072 МБ 384-битной GDDR5 PCI-E

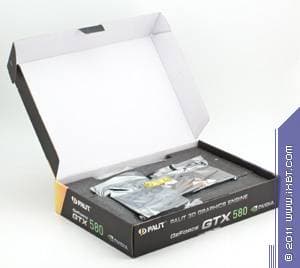

Внутри бокса находятся отсеки из пенополиуретана, карты очень плотно размещены в своих отсеках, поэтому надежно защищены от «болтанки» при перевозке.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 11.8; Nvidia версии 285.27.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

Мы уже тестировали GTX 570 на повышенных частотах в этом материале, поэтому нет смысла повторяться — все выводы по производительности, что приведены там, актуальны и для данного случая. Разница в частотах с эталонным вариантом крайне незначительная, она не обеспечит даже 1% прироста скорости. А вот наличие 3 ГБ памяти у ускорителя GTX 580 — гораздо интереснее, на нем мы и сосредоточимся.

  1. Unigine Tropics Benchmark

  2. Far Cry 2

  3. Unigine Heaven Benchmark DirectX 11.0

  4. Aliens versus Predator (2010)

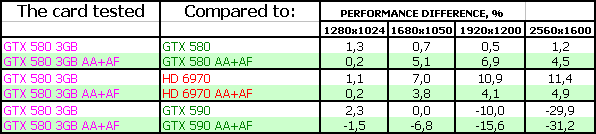

  5. Crysis Warhead, Cargo

  6. Formula 1 (2010)

  7. 3DMark 11 Graphics Marks

  8. Colin McRae: DiRT2

  9. Metro 2033

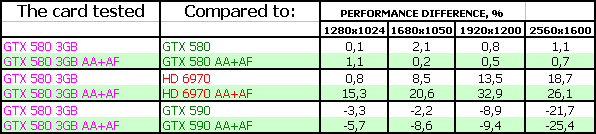

  10. Just Cause 2

Выводы

Для начала посмотрим на наш

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
01. HD 6990 2×2048 МБ, 880/880/5000 900 102 879
02. HD 6990 2×2048 МБ, 830/830/5000 870 99 879
03. GTX 590 2×1536 МБ, 607/1215/3414 830 96 862
04. GTX 580 3072 МБ, 783/1566/4040 610 95 550
05. GTX 580 1536 МБ, 775/1550/4000 610 117 523
06. HD 6970 2048 МБ, 880/880/5500 540 133 406
07. GTX 570 1280 МБ, 732/1464/3800 530 144 369
08. HD 6950 2048 МБ, 880/880/5000 520 160 325
09. HD 6950 2048 МБ, 800/800/5000 480 155 309
10. HD 6950 1024 МБ, 800/800/5000 480 173 277

Из полного списка ускорителей, включенных в наш рейтинг, я выбрал лишь самые топовые. Дальше посмотрим на Рейтинг полезности (который тоже приведен только для топовых моделей).

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
14. HD 6950 2048 МБ, 880/880/5000 160 520 325
15. HD 6950 2048 МБ, 800/800/5000 155 480 309
20. GTX 570 1280 МБ, 732/1464/3800 144 530 369
21. HD 6970 2048 МБ, 880/880/5500 133 540 406
22. GTX 580 1536 МБ, 775/1550/4000 117 610 523
23. HD 6990 2×2048 МБ, 880/880/5000 102 900 879
24. HD 6990 2×2048 МБ, 830/830/5000 99 870 879
25. GTX 590 2×1536 МБ, 607/1215/3414 96 830 862
26. GTX 580 3072 МБ, 783/1566/4040 95 610 550

Что можем сказать по рейтингам. Во-первых, очевидно, что для топовых продуктов Рейтинг полезности неактуален, поскольку эти карты предназначены для энтузиастов, и цены на них заведомо завышены (совершенно неадекватно тому, что могут дать эти ускорители, но таковы обстоятельства: продукция Hi-End выпускается минимальными партиями, и даже такие высокие цены любители всего мощного «переваривают»).

Во-вторых, разница между 1,5- и 3-гиговыми вариациями GTX 580 не превышает погрешности измерений, причем имеющееся минимальное отличие скорее всего объясняется чуть более высокими частотами работы у 3-гиговой версии. В остальном мы видим, что для современных игр и 1,5 гигабайта вполне достаточно.

В-третьих, рейтинг GTX 570 находится посредине между Radeon HD 6970 и HD 6950, хотя исследование в этом материале показало, что с таким повышением частот, как у данной карты Palit, рейтинг ускорителя уже почти равен Radeon HD 6970.

Давайте подведем итоги по рассмотренным картам.

Palit Geforce GTX 580 3072 МБ 384-битной GDDR5 PCI-E — уникальная модель самого быстрого на сегодня однопроцессорного ускорителя Geforce GTX 580, с удвоенным объемом памяти в 3 гигабайта. К сожалению, должен признать, что это лишь маркетинговое преимущество, а реально такой объем памяти пока ни в каких приложениях не востребован.

В целом карта произвела очень приятное впечатление своей стабильной и не слишком шумной работой.

Palit Geforce GTX 570 Sonic Platinum 1280 МБ 320-битной GDDR5 PCI-E — весьма позитивный вариант более популярного (в плане цены) GTX 570, имеющий и повышенные частоты, которые позволяют ему держаться на равных с Radeon HD 6970, и хорошую систему охлаждения, которую почти не слышно в работе. Хотя надо отметить, что при очень длительной и серьезной нагрузке в 3D кулер все же поднимает обороты до уже ощутимо слышимых.

Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за октябрь 2011 года) карты:

  • Palit Geforce GTX 580 3072 МБ 384-битной GDDR5 PCI-E
  • Palit Geforce GTX 570 Sonic Platinum 1280 МБ 320-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 580 3 ГБ — Н/Д(0) GTX 480 — $552(1)
GTX 580 3 ГБ — Н/Д(0) GTX 580 1.5GB — $524(на 11.01.16)
GTX 580 3 ГБ — Н/Д(0) HD 5970 — Н/Д(0)
GTX 580 3 ГБ — Н/Д(0) HD 6970 — Н/Д(0)
GTX 570 — $458(на 11.01.16) HD 6970 — Н/Д(0)
GTX 570 — $458(на 11.01.16) HD 5870 — $435(на 11.01.16)
GTX 570 — $458(на 11.01.16) HD 5850 — $59(1)
GTX 570 — $458(на 11.01.16) HD 6950 2 ГБ — Н/Д(0)


Благодарим компанию Palit Russia и лично Марину Пелепец
за предоставленные на тестирование видеокарты

Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
