Overclocked Geforce 8800 GT/8600 GT от

ECS (c пассивным кулером) и MSI (с двойным BIOS и разными частотами)




СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Не так давно состоялся новый анонс от Nvidia, и миру был представлен Geforce 8800 GT, который основан на ядре G92. По сути, предыдущий процессор G80 оснастили более узким в 256-бит интерфейсом обмена с памятью, и урезали число шейдерных процессоров не до 96, как у 8800GTS, а до 112. При этом была увеличена частота работы ядра относительно 8800 GTX/GTS. Все это позволило новинке не только обойти 8800 GTS по всем статьям (несмотря на более широкую шину обмена с памятью у последнего), но и вплотную приблизиться к флагману 8800 GTX. И при этом объявлена цена в 250USD на 8800 GT.

Понятно, что все потенциальные покупатели новых топовых ускорителей оставили свои планы на покупку 8800 GTX, и стали буквально охотиться за новым продуктом Nvidia, который очень выгоден даже при завышении цен до 400 долларов, ведь 8800 GTS в России можно купить подчас дороже. Но чем славится американская красавица Nvidia? Тем, что покажет свое новое личико, все упадут в изнеможении, желая дальнейшего просмотра, а Nvidia личико-то и спрячет. Да-да, и по сей день 8800 GT днем с огнем не найти. Мы понимаем, что маркетинговые и торговые службы этой фирмы рапортуют о завалах на складах новых карт, что проблем с выпуском нет, однако…

Два факта:

  • Почти везде (не только в России) 8800 GT можно купить только по предзаказу (напомним, что прошло больше месяца после анонса!)
  • Анонс нового 8800 GTS с 512 мегабайтами памяти на базе того же G92 также неоднократно откладывался

Все это указывает на то, что у Nvidia явные проблемы с выходом этих чипов. Разумеется, об этом никто не скажет, и более того, сотрудники Nvidia будут утверждать обратное. Впрочем, есть у них аргумент, что 8800 GT банально придерживают, чтобы партнеры смогли сбыть 8800 GTS/GTX предыдущих выпусков. Но снова нелогично. Кто сейчас будет покупать эти заведомо более дорогие карты, если от них мало толку? 8800 GTS (на G80, 320 или 640 мегабайт памяти) — сейчас покупать нет смысла, ибо он проигрывает 8800 GT везде! Да и 8800 GTX опережает новинку на считанные проценты, максимум 10-15. А переплачивать почти в два раза нет никакого резона. Кстати, 8800 Ultra постигла та же участь. Почему Nvidia и ее партнеры не подумали раньше, что надо бы распродавать 8800-серию, освобождать склады, ведь не было тайной, что 8800 GT их убьет.

Думается нам, что тут-то и кроется ключ к этой загадке. Как раз планировалось, что G92 — это будет новый топовый продукт, который превзойдет 8800 Ultra, и вся линейка G80 уйдет на покой, как обычно бывало с предыдущими продуктами. Но не получилось G92 разогнать до высоченных МГц, чтобы осуществить замысел американцев. Техпроцесс не дал, процент выхода годных оказался, мягко говоря, не столь велик. И Nvidia вынуждена была отправить G92 на ступень ниже, то есть уже в Middle-End сектор, урезав изначально ядро для выпуска 8800 GT, запланировав выход нового 8800 GTS уже с полноценным числом шейдерных процессоров в 128 штук. И получилась такая чехарда, что не планировали изначально так быстро ликвидировать G80, а теперь приходится.

Такие идеи. А мы сегодня изучим, на наш взгляд, самый интересный 8800 GT, что появится на рынке, продукт компании ECS/Elitegroup. Мало того, что он оснащен пассивной системой охлаждения, то есть вентиляторы могут на нее устанавливаться по желанию владельца карты, опционально. Так еще и частоты повышены весьма сильно.

Также в нашей лаборатории побывало новое изделие от MSI. Оно хоть и уже старом графическом процессоре Geforce 8600 GT, но все еще актуально, поскольку пока в этом сегменте Nvidia ничего нового не выпустила. А этот ускоритель от MSI оснащен особого рода кулером, плюс имеет два BIOS с разными частотами.

Платы



ECS Geforce 8800 GT Accelero S1 512MB PCI-E
  • GPU: Geforce 8800 GT (G32)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 680/1730 MHz (номинал — 600/1500 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1000 (2000) MHz (номинал — 900 (1800) МГц)
  • Ширина шины обмена с памятью: 256bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 112
  • Число текстурных процессоров: 56 (28)
  • Число ROPs: 16
  • Размеры: 220x100x33 мм (последняя величина — максимальная толщина видеокарты, с вентиляторами — 43 мм).
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU.
  • Выходные гнезда: 2xDVI (Dual-Link), TV-выход.
  • VIVO: нет
  • TV-out: интегрирован в GPU.
  • Поддержка многопроцессорной работы: SLI (Hardware).
MSI Geforce 8600 GT Twin Turbo 256MB PCI-E
  • GPU: Geforce 8600 GT (G84)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 580/1512 MHz (номинал — 540/1188 МГц)
  • Частоты работы памяти (физическая (эффективная)): 800 (1600) MHz (номинал — 700 (1400) МГц)
  • Ширина шины обмена с памятью: 128bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 32
  • Число текстурных процессоров: 16
  • Число ROPs: 8
  • Размеры: 190x100x33 мм (последняя величина — максимальная толщина видеокарты).
  • Цвет текстолита: красный
  • RAMDACs/TMDS: интегрированы в GPU.
  • Выходные гнезда: 2xDVI (Dual-Link), TV-выход.
  • VIVO: нет
  • TV-out: интегрирован в GPU.
  • Поддержка многопроцессорной работы: SLI (Hardware).

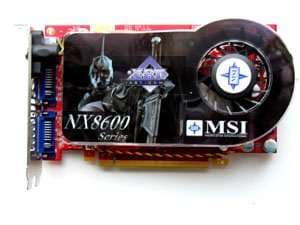

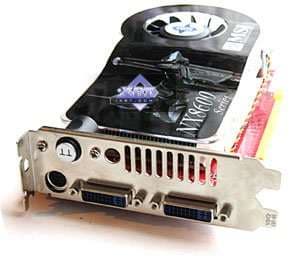

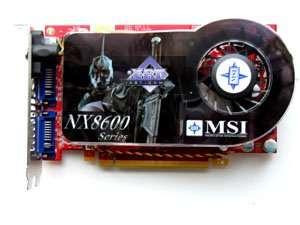

MSI Geforce 8600 GT Twin Turbo 256MB PCI-E
Kарта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в 4-х микросхемах на лицевой стороне PCB.

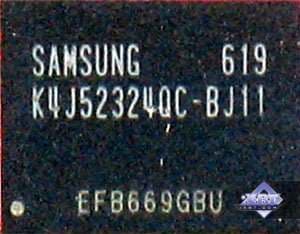

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,1 ns, что соответствует частоте работы 900 (1800) МГц.

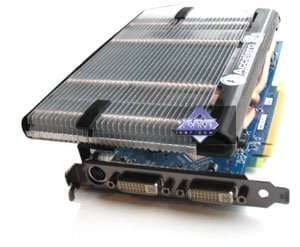

ECS Geforce 8800 GT Accelero S1 512MB PCI-E
Kарта имеет 512 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,0 ns, что соответствует частоте работы 1000 (2000) МГц.



Сравнение с эталонным дизайном, вид спереди

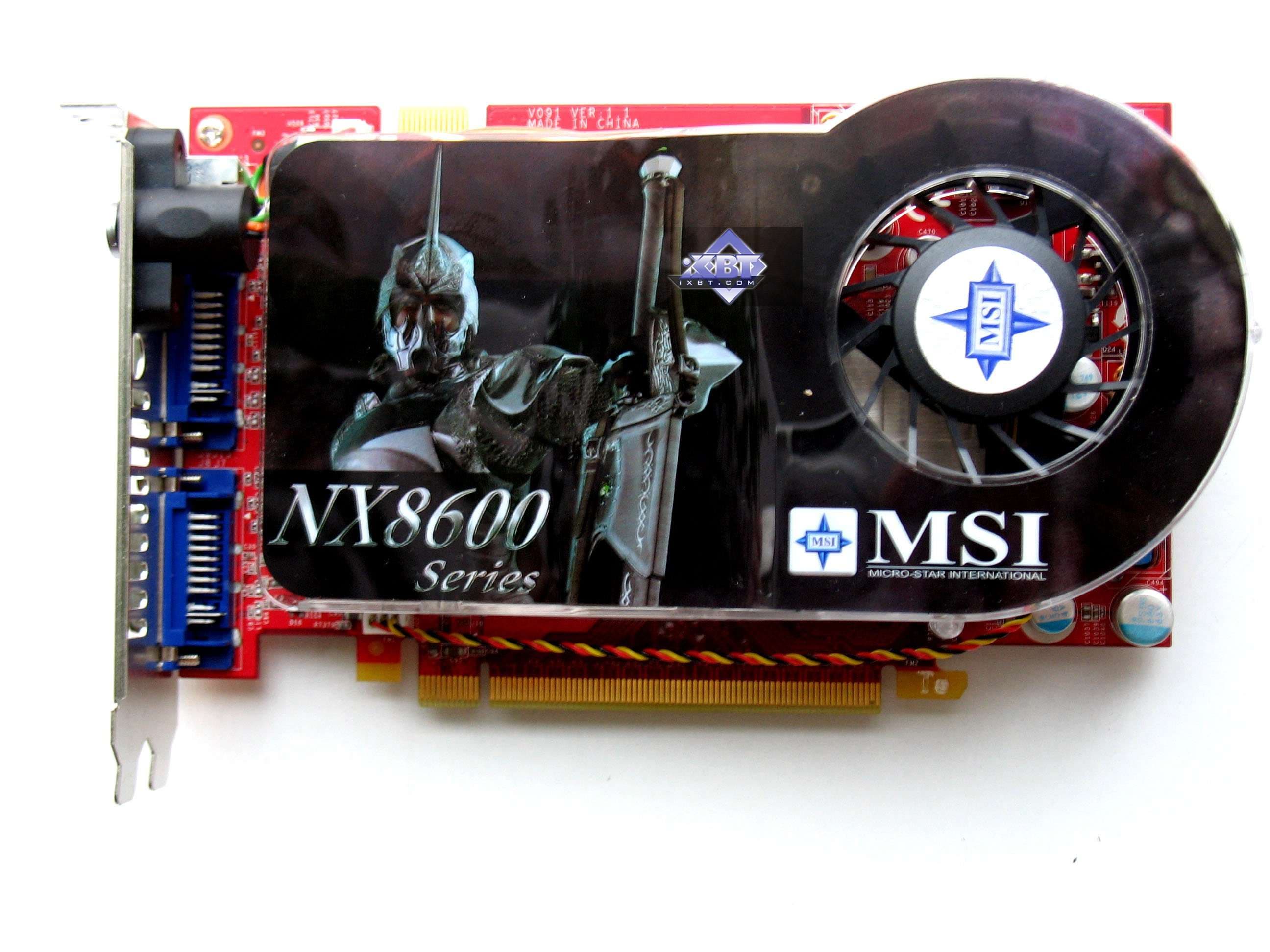

MSI Geforce 8600 GT Twin Turbo 256MB PCI-E Reference card Nvidia Geforce 8600 GT
ECS Geforce 8800 GT Accelero S1 512MB PCI-E Reference card Nvidia Geforce 8800 GT

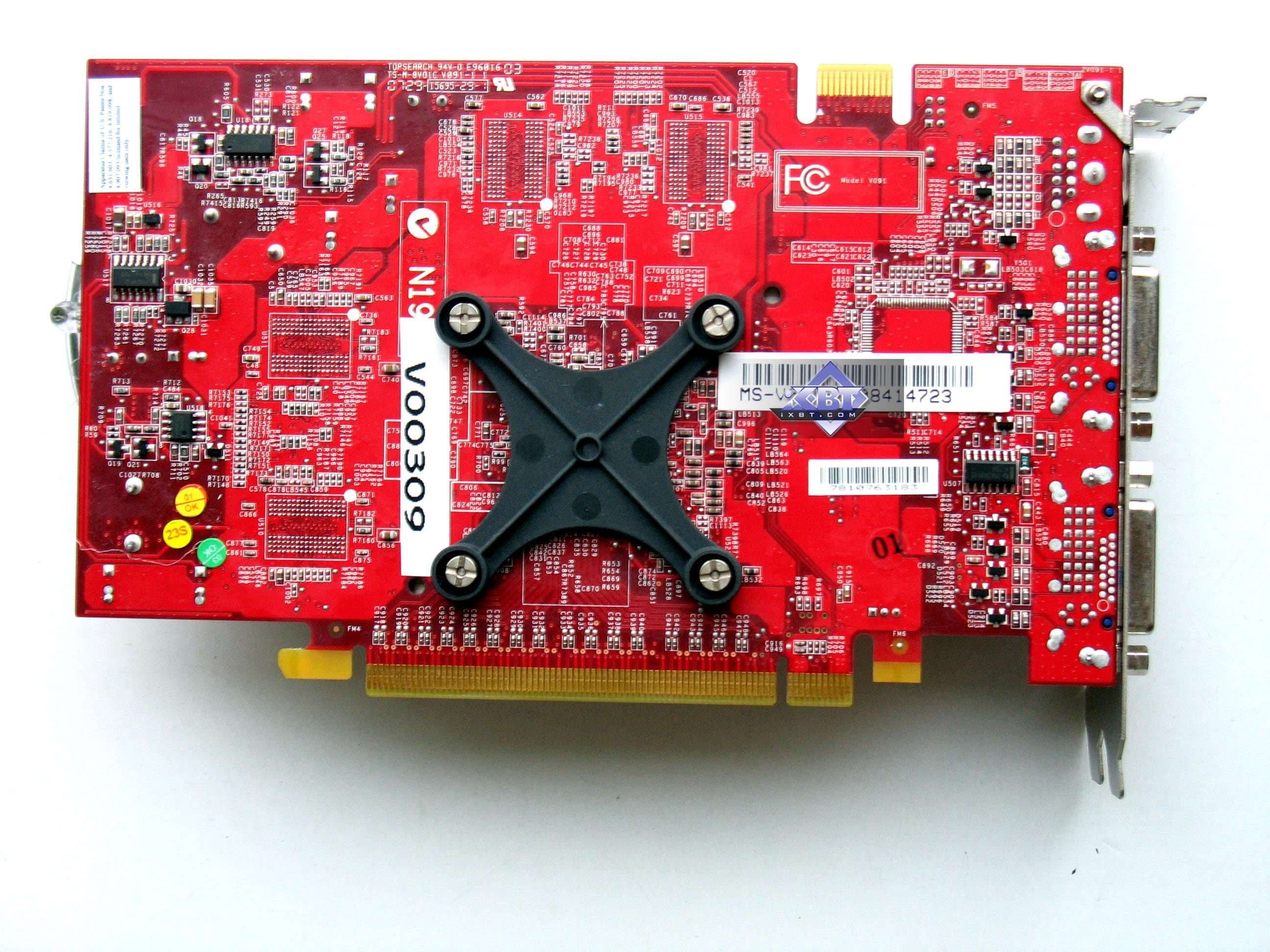

Сравнение с эталонным дизайном, вид сзади

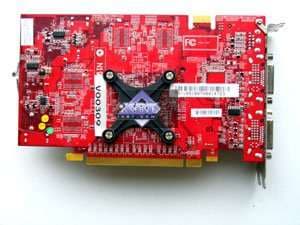

MSI Geforce 8600 GT Twin Turbo 256MB PCI-E Reference card Nvidia Geforce 8600 GT

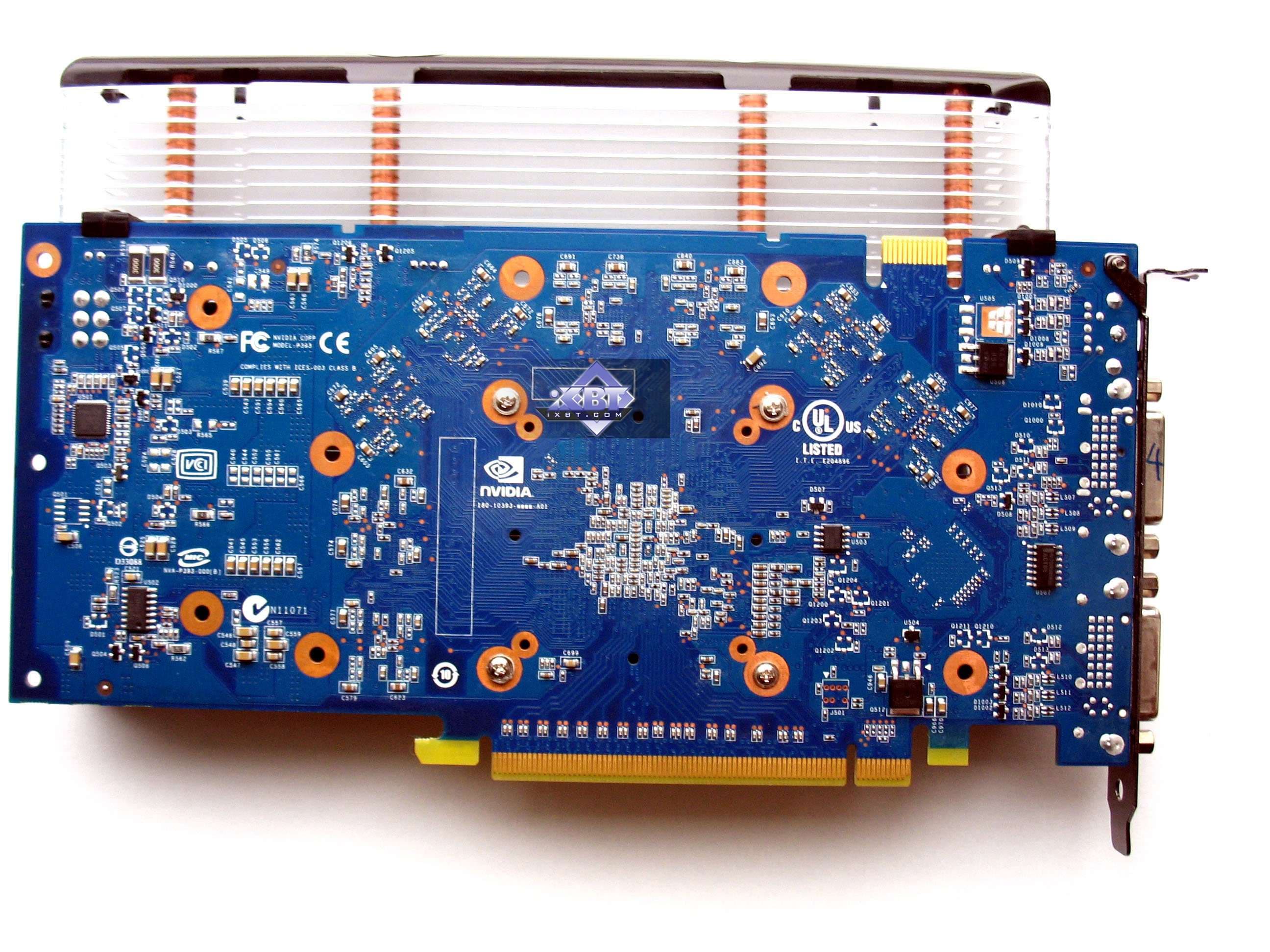

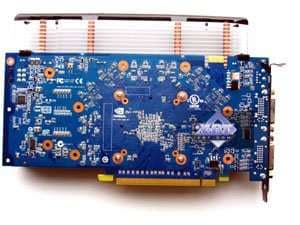

ECS Geforce 8800 GT Accelero S1 512MB PCI-E Reference card Nvidia Geforce 8800 GT


Продукт от ECS выполнен в точном соответствии с референсом, однако, это все же плата собственного производства компании. Как и карта от MSI, которая к тому же, еще и имеет свой дизайн, предусматривающий установку дополнительной памяти на обороте карты (чтобы оснастить ее объемом в 512 мегабайт).

У карт имеются гнезда TV-выхода, которые уникальны по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходники, поставляемые вместе с картами. Более подробно о ТВ-выходе можно почитать здесь.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Максимальные разрешения и частоты:

  • 240 Hz Max Refresh Rate
  • 2048 × 1536 × 32bit x85Hz Max — по аналоговому интерфейсу
  • 2560 × 1600 @ 60Hz Max — по цифровому интерфейсу (все DVI-гнезда с Dual-Link)

Что касается возможностей видеокарт по проигрыванию MPEG2 (DVD-Video), то еще в 2002 году мы изучали этот вопрос, с тех пор мало что поменялось. В зависимости от фильма, загрузка CPU при проигрывании на современных видеокартах не поднимается выше 25%.

Что касается HDTV и прочих новомодных видеоштучек, то одно из исследований также проведено, и с ним можно ознакомиться здесь.

Напомним, что карты на базе 8800GT требуют дополнительного питания, поэтому в хвосте каждой можно найти один черный разъем. Если на вашем блоке питания нет таких хвостов с соответствующим разъемом, то в комплект с картами входят разветвители-адаптеры, позволяющие подключить любой хвост с разъемом Molex.

О системах охлаждения.

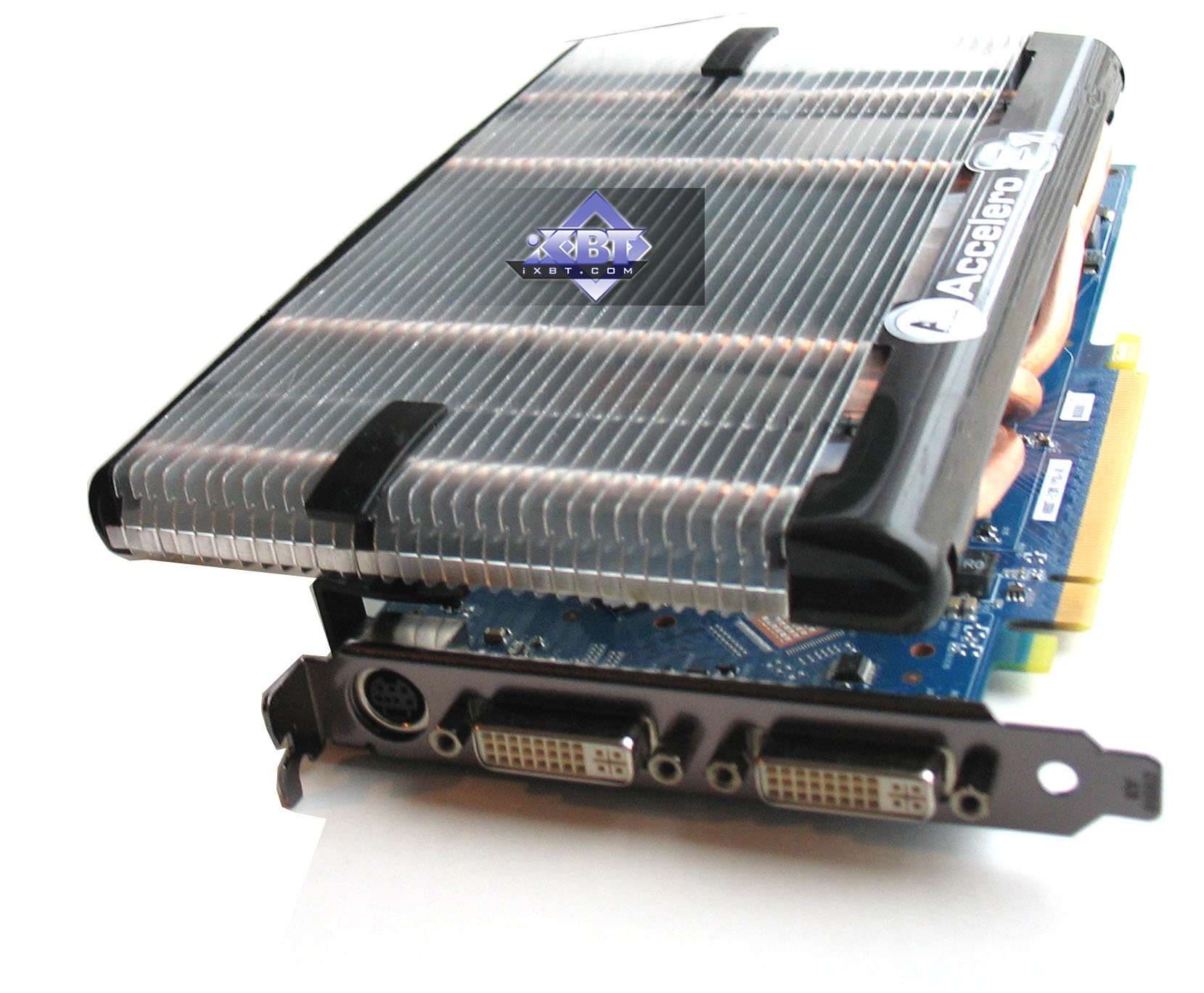

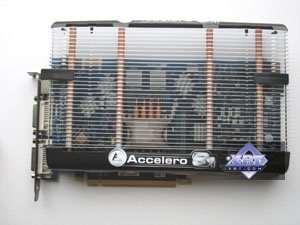

ECS Geforce 8800 GT Accelero S1 512MB PCI-E

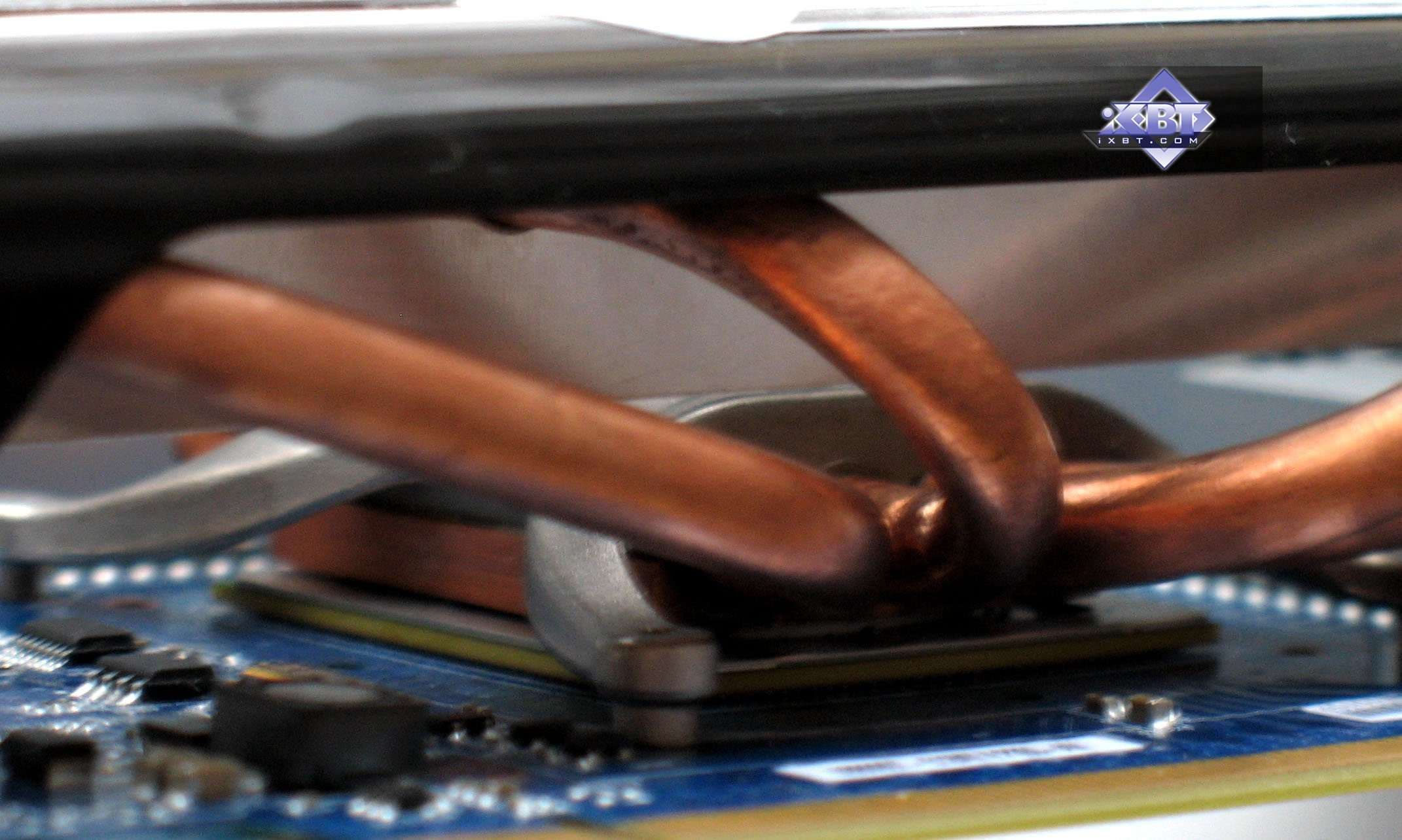

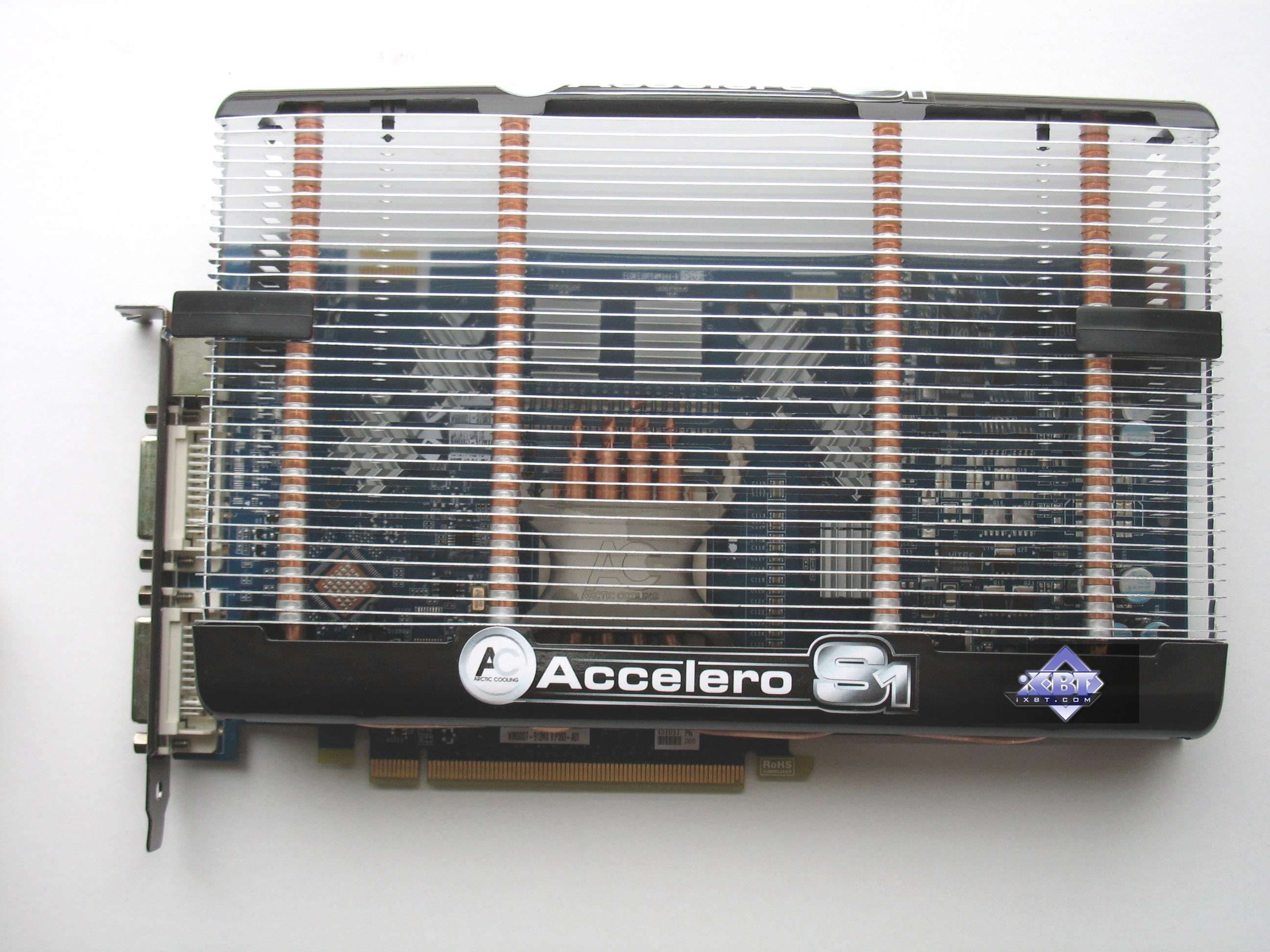

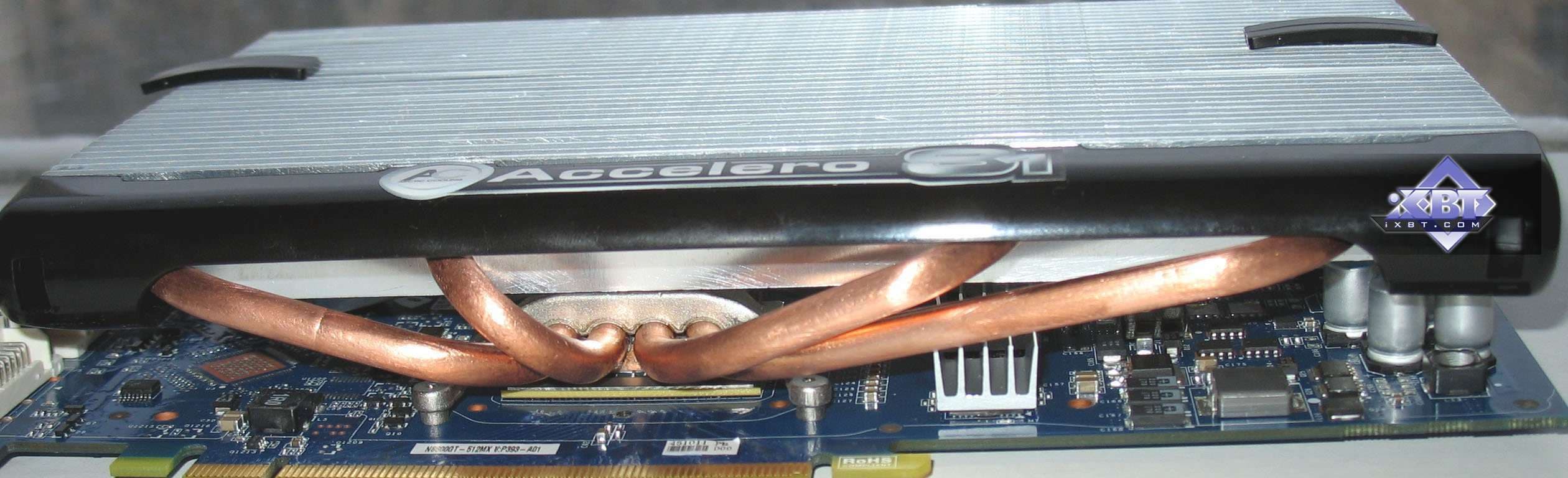

Уже само название карты говорит о том,что она оснащена кулером от Arctic Cooling под названием Accelero S1.

Это огромного размера пластинчатый радиатор, где очень удачно совмещаются технологии рассеивания тепла через большую суммарную поверхность пластин и использования тепловых трубок для передачи тепла к пластинам.

Устройство охлаждает только ядро, надежно закреплено на плате не только винтами, но и захватами на PCB. Микросхемы памяти оборудованы отдельными небольшими радиаторами.

А на сильно греющихся элементах питания в хвосте PCB никакого охлаждения нет, что несколько странно. Эталонный кулер накрывает собой не только ядро и память, но и данные элементы, и они всегда охлаждаются у эталонных карт.

Тем не менее, проблем в процессе работы выявлено не было, карта работала, как часы.

Следует отдельно заметить, что система охлаждения громоздкая, и занимает пространство второго слота после PCi-E x16. Более того, в комплект поставки входят легкие вентиляторы, которые, при необходимости, можно надеть на радиатор, и тогда кулер станет уже «трехэтажным».

MSI Geforce 8600 GT Twin Turbo 256MB PCI-E

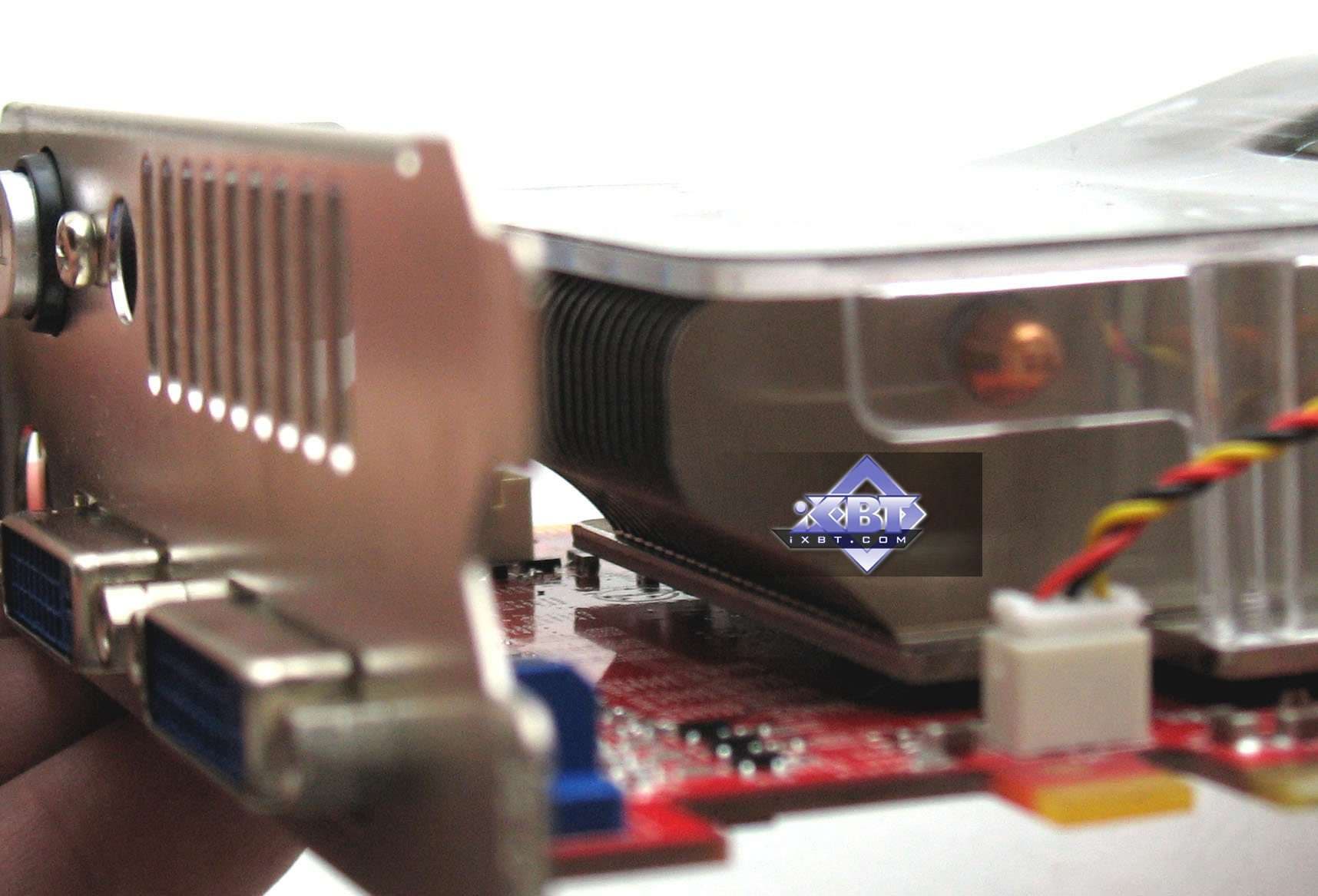

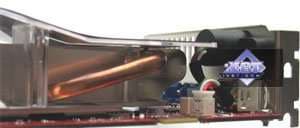

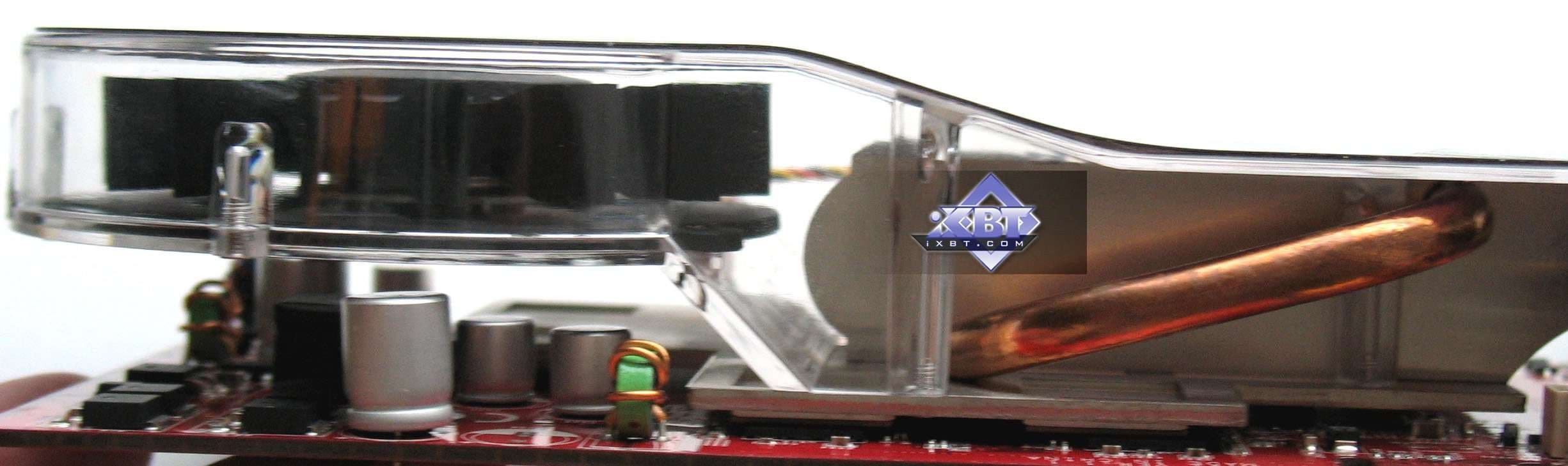

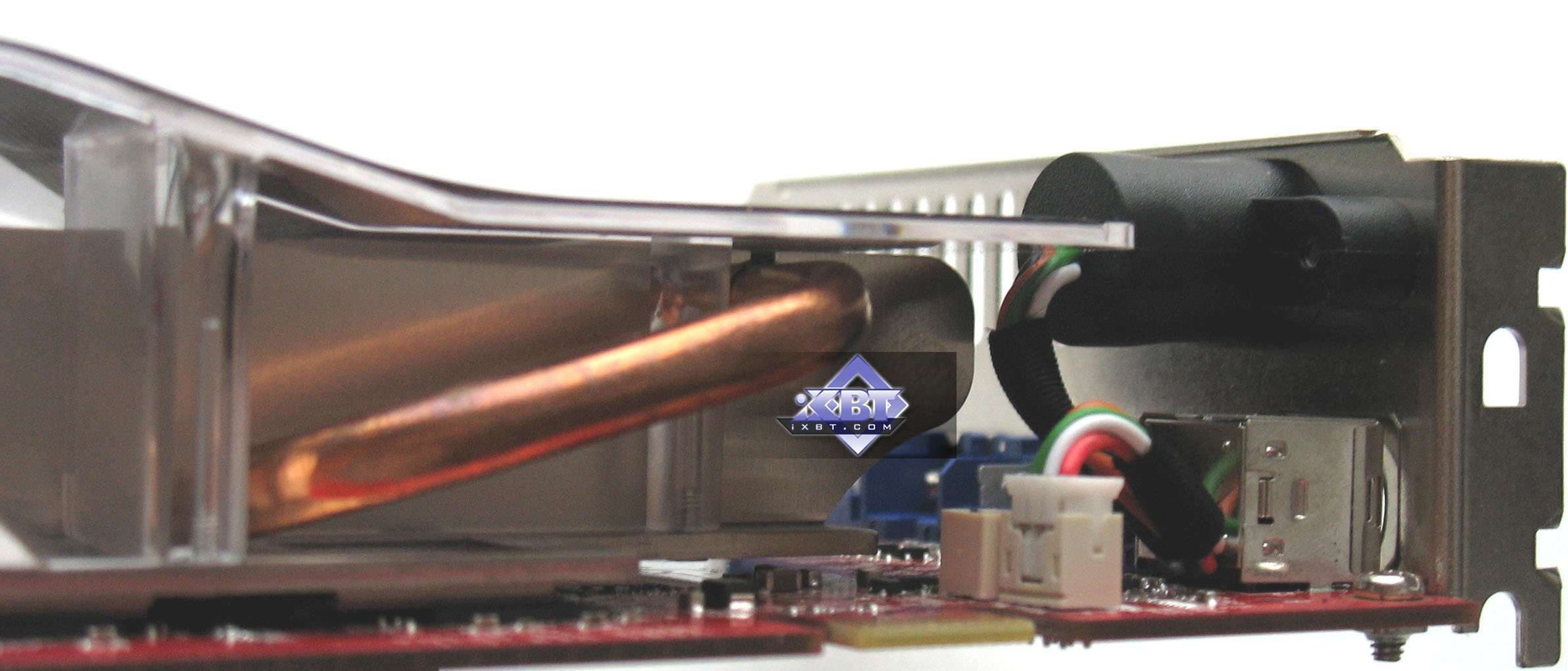

Кулер представляет собой турбину, гонящую воздух через радиатор по закрытому кожуху, что уже ничего нового собой не несет. Однако нам странно видеть, что на такую простую и дешевую видеокарту надели нечто громоздкое, и явно излишнее, поскольку даже при повышенных частотах такие ускорители способны легко работать с обычными небольшими устройствами охлаждения.

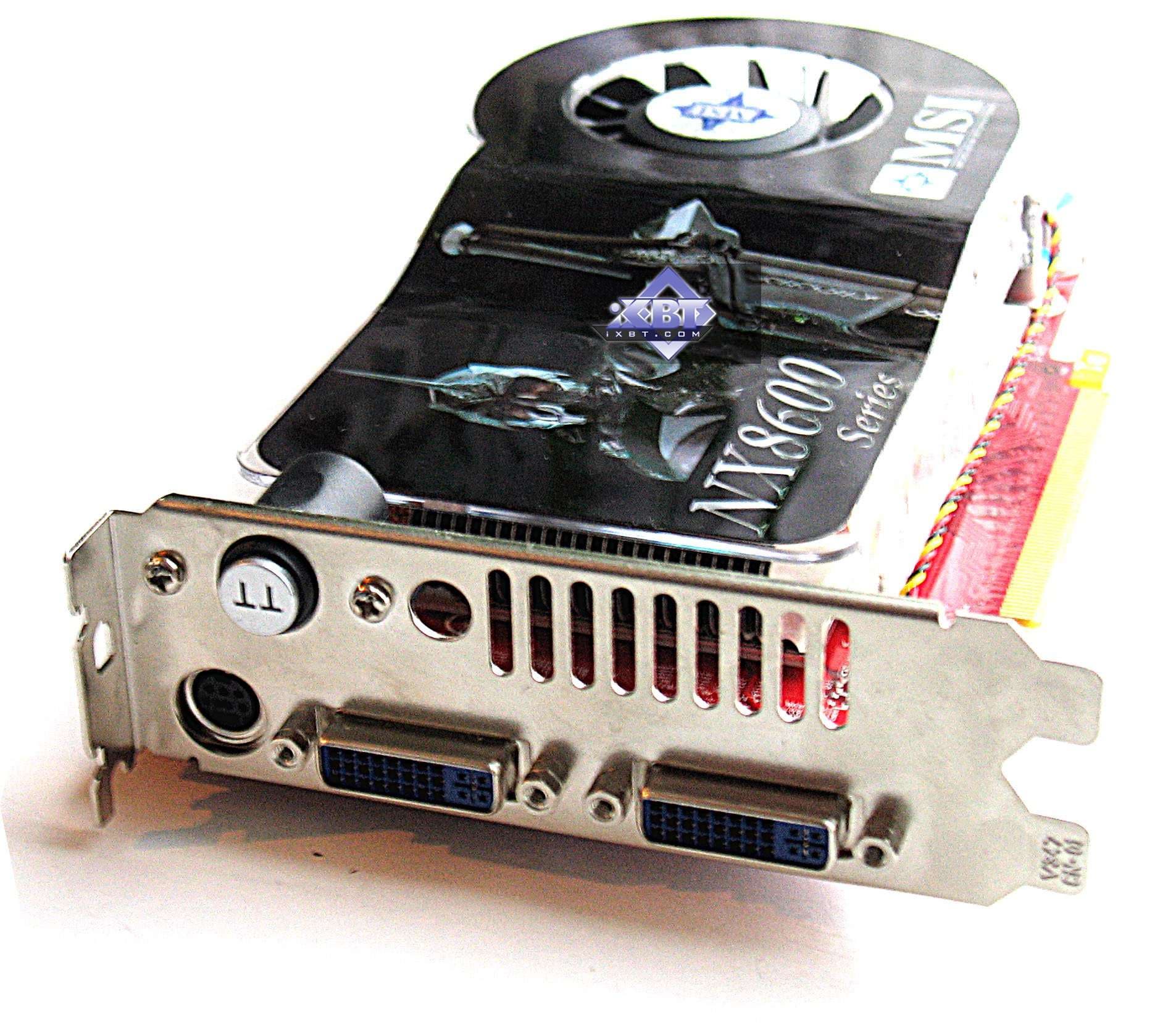

Недостатков два: явное несовпадение отверстий в брекете карты с раструбом кулера, поэтому далеко не весь теплый воздух будет удаляться из системного блока; кулер несколько шумноват.

Компания решила, что сделать просто повышенные частоты на карте — этого мало. Надо еще и дать возможность включать номинальные (непонятно — зачем, когда практически ни один из пользователей не будет отключать этот режим Turbo. То есть на торце карты есть некая кнопка, с помощью которой переключается загрузка с того или иного BIOS.

Поэтому переключать эту кнопку в процессе работы бесполезно: надо, чтобы карта загрузилась с новой версии BIOS для изменения частот.

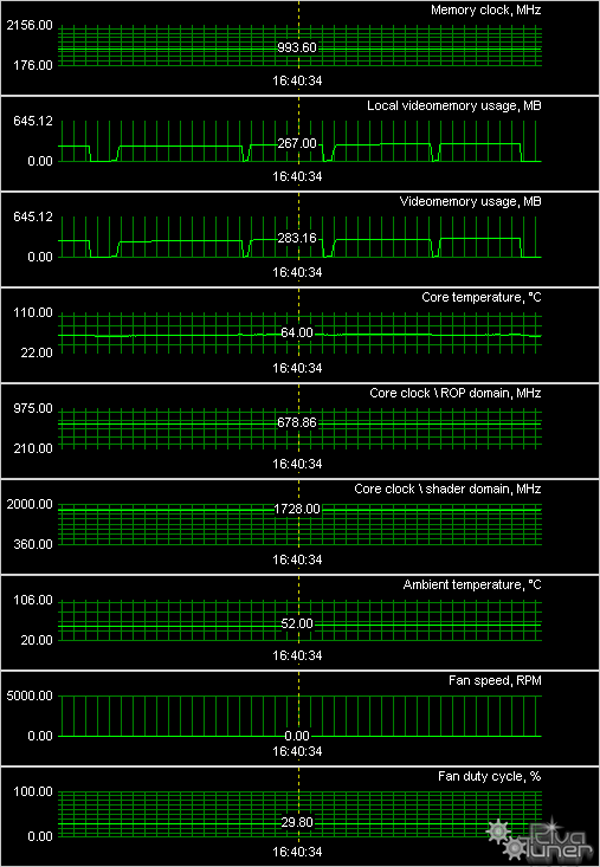

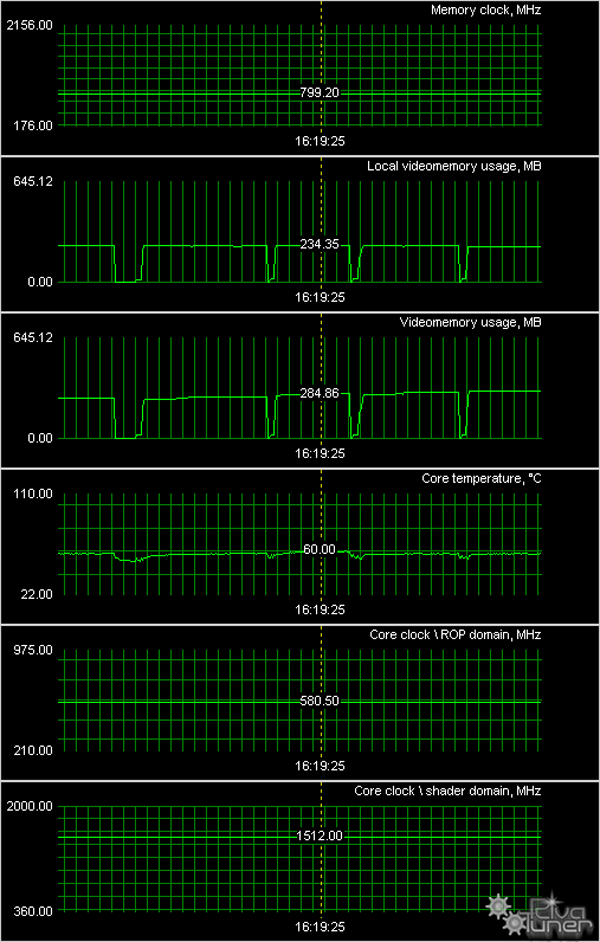

Мы провели исследование температурного режима с помощью утилиты RivaTuner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

MSI Geforce 8600 GT Twin Turbo 256MB PCI-E



ECS Geforce 8800 GT Accelero S1 512MB PCI-E



Температура ядра на продукте от ECS поразила воображение! Представьте, что эталонная карта с более низкими частотами греется до 85 и даже 90 градусов по ядру, и при этом шум кулера весьма ощутим, тогда как в данном случае — не выше 65 градусов! И даже БЕЗ ДОПОЛНИТЕЛЬНЫХ вентиляторов! (тесты проводились в закрытом корпусе, оборудованном стандартной продувкой). Это великолепно!

Видеокарта от MSI показала также очень хорошие показатели по нагреву, но этого и следовало ожидать, поскольку, как мы уже говорили ранее, система охлаждения у карты явно избыточна.

Комплектация.

MSI Geforce 8600 GT Twin Turbo 256MB PCI-E

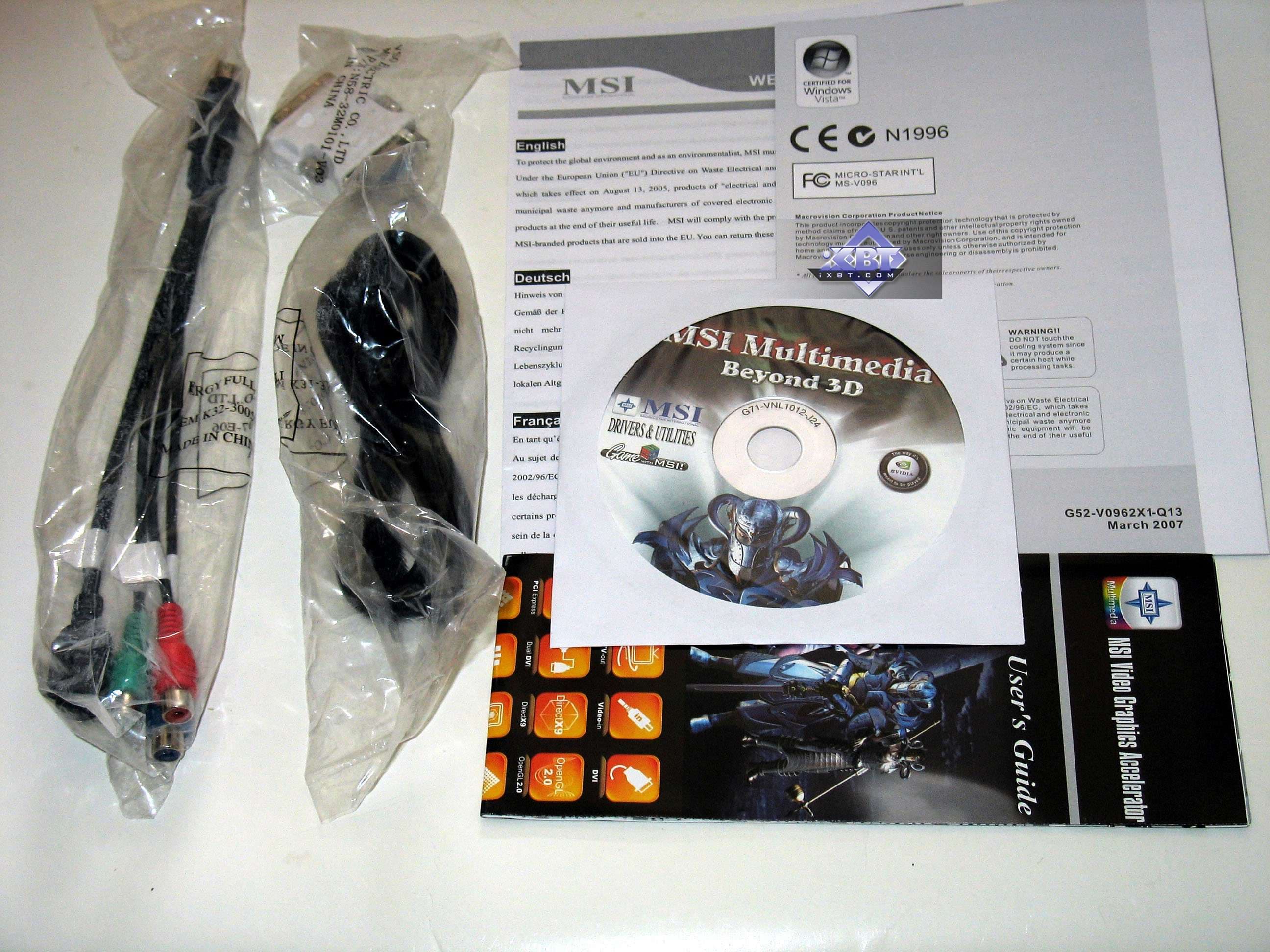

Руководство пользователя, диск с драйверами и утилитами, переходник-адаптер DVI-to-VGA (2 шт.), компонентного вывода, TV-удлинители.

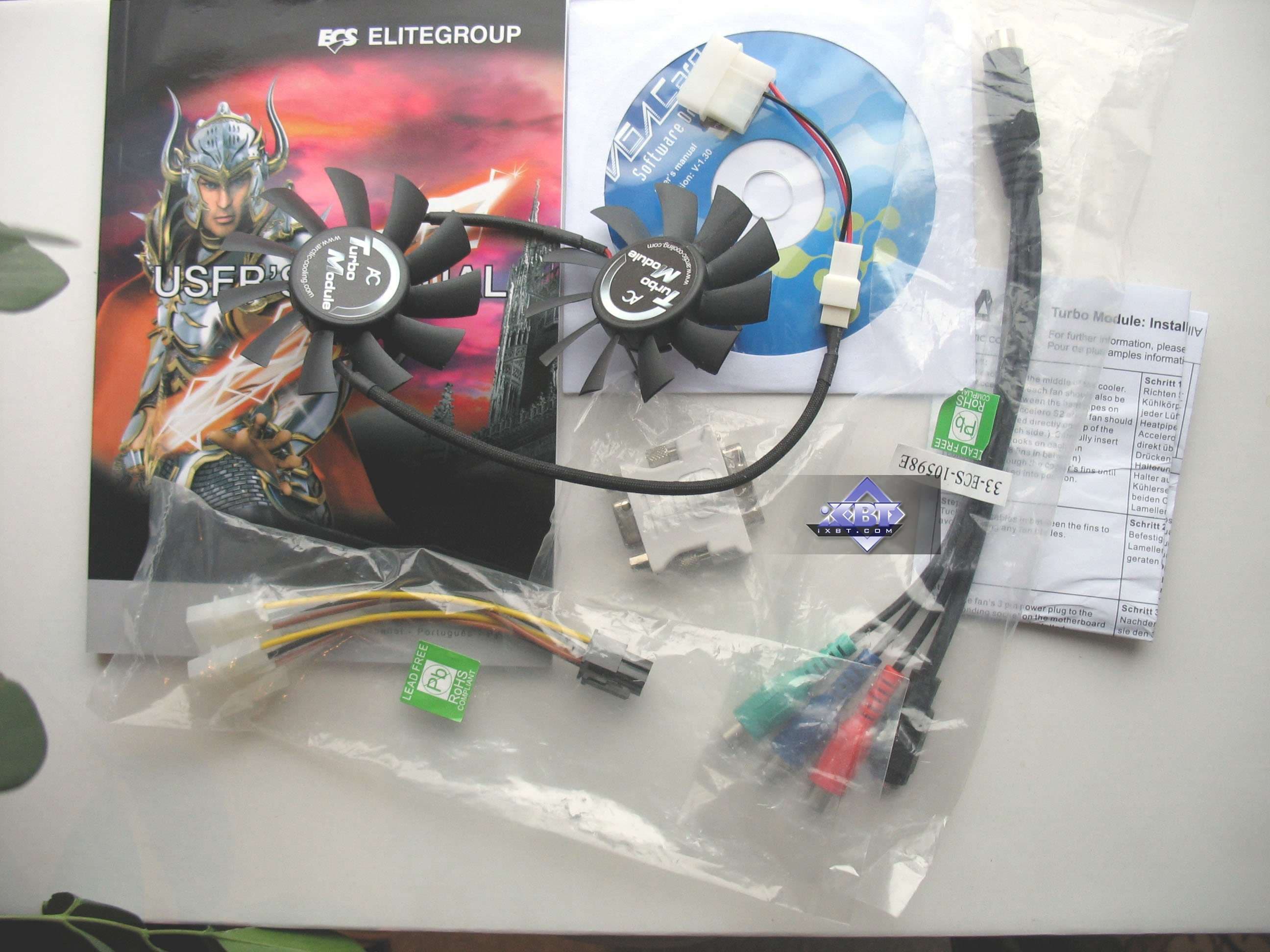

ECS Geforce 8800 GT Accelero S1 512MB PCI-E

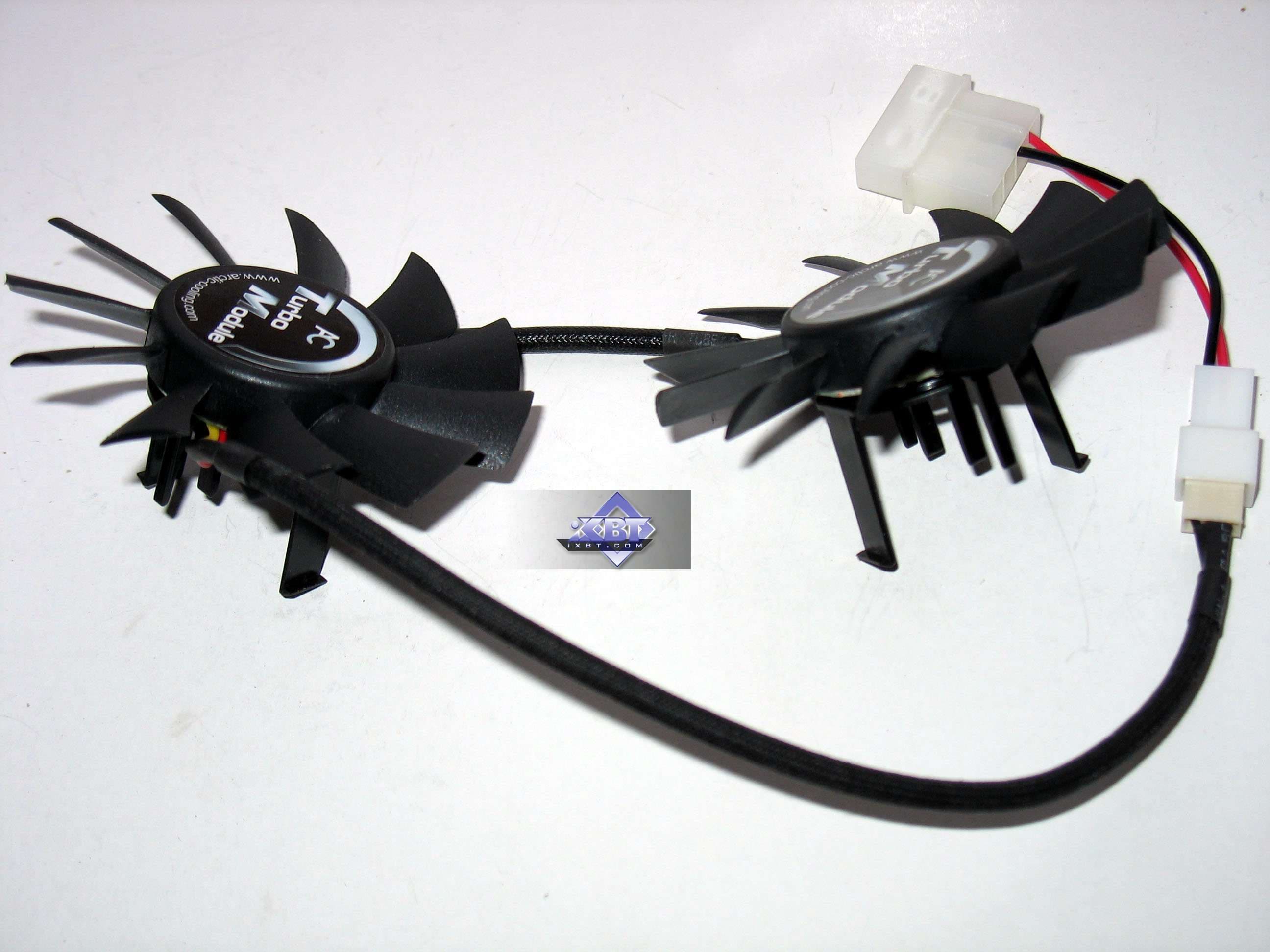

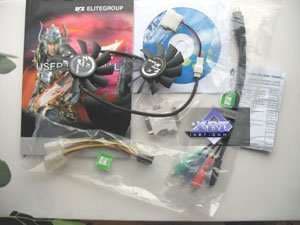

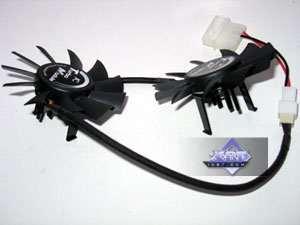

Аналогичный комплект. Лишь добавлен разветвитель внешнего питания и два вентилятора, объединенных одним кабелем питания. Они легко застегиваются и отстегиваются на радиаторе. Вентиляторы в традиции Arctic Cooling — бесшумные.


Упаковки.

MSI Geforce 8600 GT Twin Turbo 256MB PCI-E

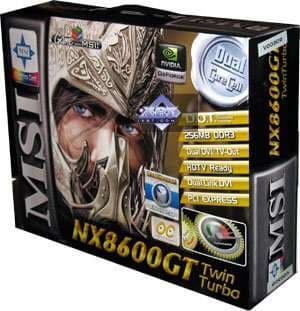

Традиционная коробка-сумка. Внутри все разложено по отсекам, карта тщательно упакована в отсек из пенополиуретана. Дизайн в традиционных черных тонах (у компании их два: или черный, или сине-голубой).
ECS Geforce 8800 GT Accelero S1 512MB PCI-E

Большая яркая коробка вертикального расположения. Весь комплект размещен в картонном отсеке отдельно от карты, а карта сама помещена в хорошо упакованном виде в мини-бокс внутри коробки. Дизайн упаковки очень яркий и приятный.



Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core2 Duo (775 Socket)
    • процессор Intel Core2 Duo Extreme X6800 (2930 MHz) (L2=4096K);
    • системная плата EVGA nForce 680i SLI на чипсете Nvidia nForce 680i;
    • оперативная память 2 GB DDR2 SDRAM Corsair 1142MHz (CAS (tCL)=5; RAS to CAS delay (tRCD)=5; Row Precharge (tRP)=5; tRAS=15);
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
    • блок питания Tagan 1100-U95 (1100W).
  • операционная система Windows XP SP2; DirectX 9.0c;
  • операционная система Windows Vista 32bit; DirectX 10.0;
  • монитор Dell 3007WFP (30").
  • драйверы ATI версии CATALYST 7.10; Nvidia версии 169.04.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Splinter Cell Chaos Theory v.1.04 (Ubisoft) — DirectX 9.0, shaders 3.0 (c HDR), настройки тестирования — maximum.

  • Call Of Juarez (Techland/Ubisoft) — DirectX 9.0, shaders 3.0 (HDR), demo (demo Тестирование проводилось при настойках, выставленных на максимальное качество. Батник для прогона прилагается.

  • S.T.A.L.K.E.R. 1.003 (GSC Game World/THQ) — DirectX 9.0, демо для запуска. Файлы надо положить в рабочий каталог игры, где все savegames (Documents and settings). После запуска игры загрузить уровень ixbt3 и, выйдя в консоль, запустить демо: demo_play ixbt3. Настройки тестирования — maximum (ВКЛЮЧЕНО ДИНАМИЧЕСКОЕ ОСВЕЩЕНИЕ).

  • 3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • Serious Sam II 1.068 (Croteam/2K Games) — DirectX 9.0, shaders 3.0 (c HDR), батник для запуска. Демо — стандартная demo0002, входит в поставку игры. Настройки тестирования — maximum.

    Благодарим нашего читателя, Вознюка Валерия Михайловича AKA Px, за написание батника для данной игры.

  • CRYSIS (demo) (Crytek/EA), DirectX 9.0c/10.0, shaders 3.0/4.0, (батник и демо для запуска), настройки тестирования в MS Windows Vista — Very High (DX10), Windows XP — High (DX9)).

  • Company Of Heroes (Relic Entertainment/THQ) — DirectX 9.0, shaders 2.0, батник для запуска. После вхождения в игру вызвать опцию настроек, выбрать раздел по графике и нажать на кнопку с тестом. Тестирование проводилось при максимальном качестве.

  • 3DMark06 1.10 (FutureMark) — DirectX 9.0c, мультитекстурирование, настройки тестирования — trilinear,





Производительность видеокарт

Читатели, которые хорошо ориентируются в трехмерной графике, смогут разобраться, посмотрев диаграммы далее, и сделают для себя вывод. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Во-первых, имеет смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.



Справочник по ATI RADEON X1300-1600-1800-1900-х серий

Справочник по Nvidia Geforce 7300-7600-7800-7900-х серий

Во-вторых, в разделе 3D-Video наш читатель, который только-только столкнулся с проблемой выбора видеокарты, и растерян, может ознакомиться как с азами трехмерной графики (все равно они понадобятся, ведь запуская игру, и входя в ее настройки, пользователь столкнется с такими понятиями, как текстуры, освещение и т.д.), так и с базовыми материалами по новым продуктам. Всего компаний, выпускающих графические процессоры, две: ATI (недавно приобретена фирмой AMD и теперь носит такое же имя — AMD) и Nvidia. Поэтому основная масса информации разбита именно на две части. Ежемесячно выходит также проект i3D-Speed, где как бы сводятся в одно все сравнения разных карт для разных ценовых секторов. В выпуске за февраль 2007 проведено исследование процессорозависимости современных видеокарт без нагрузки в виде антиалиасинга и анизотропии, а в марте 2007 — с АА и АФ.

В-третьих, посмотрим на тесты рассматриваемых сегодня карт. Анализ каждого теста проводить не будем, в конце тестов подведем итоги.

Внимание! На приведенных далее диаграммах нет результатов карт именно с данными частотами, но понять потенциал и возможности легко. Посмотрите на диаграммах показатели Geforce 8600 GT и Geforce 8600 GTS. Это ускорители, которые отличаются только частотами. У первого 560 МГц, у второго 720 МГц. Понятно, что видеокарта от MSI будет находиться рядом с 8600 GT, и отличаются они всего на 6-8% от силы (как правило, за счет более высокой частоты шейдерного блока), как показало сравнение тестовых показателей.

Также посмотрите на результаты тестов Geforce 8800 GT с 600 и 700 МГц по ядру. Понятно, что продукт от ECS с его 680 МГц будет лежать также между ними и находиться рядом с 700 МГц-вым 8800 GT, разница будет не выше 7%.



Выводы

ECS Geforce 8800 GT Accelero S1 512MB PCI-E — отличный продукт. На сегодня это лучшая видеокарта из всех Geforce 8800 GT! И повышенные частоты, делающие ускоритель прямым конкурентом 8800 GTX, и бесшумный кулер (даже если кому-то потребуется подключить вентиляторы, то шума они не услышат).

Неким минусом является громоздкость системы охлаждения, поэтому в тесный корпус такую карту вряд ли есть смысл ставить (да ни один здравомыслящий пользователь не станет этого делать). И она занимает вместе с вентиляторами три слота. Впрочем, повторим, что вентиляторы ставить не потребуется в львиной доле случаев.

Во всяком случае, продукт достигает вершин 8800 GTX, и при этом бесшумен, и не столь велик по длине, что делает карту более универсальной. И не забываем об энергопотреблении, которое у данной карты на десятки процентов ниже, чем у 8800 GTX.

Коробка и упаковка симпатичные, а комплект очень бедный. Это явно напрашивается на упрек в адрес производителя.

В целом оценка видеокарте отлично!

MSI Geforce 8600 GT Twin Turbo 256MB PCI-E — рядовой 8600 GT, которых уже за полгода на рынке появилось очень много, и очень многие все с повышенными частотами, поэтому столь неординарный шаг MSI по разработке своей PCB с двумя BIOS, и при этом поднятие частоты всего лишь на 40 МГц относительно номинала при наличии такого громоздкого кулера — это выглядит, мягко говоря, странно. Мы бы поняли, если бы частота была на 100 МГц выше номинала. Еще есть какой-то резон. А в данном случае разработчики принесли попону, сбрую якобы для отменного скакуна, а оказалось, что там… пони.

В целом идея очень хороша, но ее реализация вызывает недоумение. И кулер надо бы сделать чуть тише, и все же частоты поднимать надо выше, если такие страдания прошли инженеры и дизайнеры. Наверно, им обидно. Нам сложно дать оценку карте, наверно, на твердую четверку, поскольку свою миссию она выполняет для своего же уровня прекрасно, но два слота занимает кулер, который немного шумит — это минус балл. А то, что есть кнопка с переключением частот — то в данном случае она особой роли не играет. Разница между 540 МГц и 580 МГц по ядру составит в плане производительности не выше 2%.

Выбор, как обычно, за нашими читателями. Мы лишь даем информацию о том или ином продукте, но не делаем прямых указаний по выбору того или иного изделия.

Еще один момент, который мы будем повторять из обзора в обзор. Придя к решению о самостоятельном выборе трехмерного ускорителя, то бишь видеокарты в своем компьютере, пользователь должен осознавать, что он меняет одну из основных составляющих работы его системного блока, которая может потребовать дополнительной настройки для лучшего быстродействия или включения ряда качественных функций. Это не конечный потребительский продукт, а комплектующее звено. И поэтому пользователь должен понимать, что для получения наибольшей отдачи от новой видеокарты ему придется познать некоторые азы трехмерной графики. И графики в целом. Если он не хочет этим заниматься, то не стоит приступать к самостоятельному апгрейду в этом плане: лучше приобретать готовые системные блоки с настроенным ПО (также он будет обеспечен технической поддержкой со стороны компании-сборщика такого системника), либо приставки для игр, где не надо ничего настраивать, то, что надо включено в самой игре.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

По результатам исследования получают награду в номинации «Оригинальный дизайн» (за декабрь) следующие карты:

  1. ECS Geforce 8800 GT Accelero S1 512MB PCI-E


Благодарим компании ECS/Elitegroup Russia и лично Юрия Ли, MSI Russia за предоставленные видеокарты

Блок питания для тестового стенда предоставлен компанией TAGAN
Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
