Radeon HD 6850, Geforce GT 430/440/GTS 450/GTX 560 в исполнении AFox

AFox Radeon HD 6850 Low Profile (AF6850-1024D5L1) 1024 МБ 256-битной GDDR5 PCI-E
AFox Geforce GT 430 Low Profile (AF430-1024D3L2) 1024 МБ 128-битной DDR3 PCI-E
AFox Geforce GT 440 (AF440-1024D5H1) 1024 МБ 128-битной GDDR5 PCI-E
AFox Geforce GTS 450 (AF450-1024D5H2) 1024 МБ 128-битной GDDR5 PCI-E
AFox Geforce GTX 560 (AF560-2048D5H1) 2048 МБ 256-битной GDDR5 PCI-E

Содержание

1. Введение
2. Особенности видеокарт
3. Конфигурации стенда, список тестовых инструментов
4. Результаты тестов
5. Выводы

Не так давно мы уже писали про молодую, начинающую компанию AFox Corporation и ее продукты из числа видеокарт. Сегодня мы продолжим изучение линейки их ускорителей из последнего поколения, так как пока еще малопонятно, когда в свет выйдет следующее поколение (ожидаем в наступившем году).

Сегодня мы расскажем про пять акселераторов, базирующихся преимущественно на процессорах компании Nvidia, однако будет и один продукт на AMD Radeon. Почти все относятся к среднему и бюджетному секторам. Все пять карт имеют собственный специально разработанный дизайн, уникальные конфигурации и системы охлаждения. Но всегда ли полезно отступление от эталонного дизайна? — Это покажет наш материал.

Платы

AFox Radeon HD 6850 Low Profile (AF6850-1024D5L1) 1024 МБ 256-битной GDDR5 PCI-E
GPU: Radeon HD 6850 (Barts) Интерфейс: PCI Express x16 Частота работы GPU (ROPs): 775 (номинал — 775) МГц Частоты работы памяти (физическая (эффективная)): 1000 (4000) МГц (номинал — 1000 (4000) МГц) Ширина шины обмена с памятью: 256 бит Число вычислительных блоков в GPU/частота работы блоков: 192/775 МГц (номинал — 192/775 МГц) Число операций (ALU) в блоке: 5 Суммарное число операций (ALU): 960 Число блоков текстурирования: 48 (BLF/TLF/ANIS) Число блоков растеризации (ROP): 32 Размеры: 200×55×33 мм (последняя величина — максимальная толщина видеокарты) Цвет текстолита: темно-синий RAMDACs/TMDS: интегрированы в GPU Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DisplayPort Поддержка многопроцессорной работы: CrossFire (Software!)
AFox Geforce GT 430 Low Profile (AF430-1024D3L2) 1024 МБ 128-битной DDR3 PCI-E
GPU: Geforce GT 430 (GF108) Интерфейс: PCI Express x16 Частота работы GPU (ROPs): 700 (номинал — 700) МГц Частота работы памяти (физическая (эффективная)): 667 (1334) МГц (номинал — 800 (1600) МГц) Ширина шины обмена с памятью: 128 бит Число вычислительных блоков в GPU/частота работы блоков: 96/1400 МГц Число операций (ALU) в блоке: 1 Суммарное число операций (ALU): 96 Число блоков текстурирования: 16 (BLF/TLF/ANIS) Число блоков растеризации (ROP): 4 Размеры: 190×60×19 мм (последняя величина — максимальная толщина видеокарты) Цвет текстолита: темно-коричневый RAMDACs/TMDS: интегрированы в GPU Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×HDMI, 1×VGA Поддержка многопроцессорной работы: SLI (Software!)
AFox Geforce GT 440 (AF440-1024D5H1) 1024 МБ 128-битной GDDR5 PCI-E
GPU: Geforce GT 440 (GF108) Интерфейс: PCI Express x16 Частота работы GPU (ROPs): 810 МГц (номинал — 810 МГц) Частота работы памяти (физическая (эффективная)): 800 (3200) МГц (номинал — 800 (3200) МГц) Ширина шины обмена с памятью: 128 бит Число вычислительных блоков в GPU/частота работы блоков: 96/1620 МГц (номинал — 96/1620 МГц) Число операций (ALU) в блоке: 1 Суммарное число операций (ALU): 96 Число блоков текстурирования: 2×16 (BLF/TLF/ANIS) Число блоков растеризации (ROP): 4 Размеры: 165×100×30 мм (последняя величина — максимальная толщина видеокарты) Цвет текстолита: черный RAMDACs/TMDS: интегрированы в GPU Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×VGA, 1×HDMI Поддержка многопроцессорной работы: SLI (Software!)

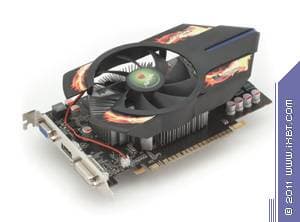

AFox Geforce GTS 450 (AF450-1024D5H2) 1024 МБ 128-битной GDDR5 PCI-E
GPU: Geforce GTS 450 (GF106) Интерфейс: PCI Express x16 Частоты работы GPU (ROPs): 783 МГц (номинал — 783 МГц) Частоты работы памяти (физическая (эффективная)): 900 (3600) МГц (номинал — 900 (3600) МГц) Ширина шины обмена с памятью: 128 бит Число вычислительных блоков в GPU/частота работы блоков: 192/1566 МГц (номинал — 192/1566 МГц) Число операций (ALU) в блоке: 1 Суммарное число операций (ALU): 192 Число блоков текстурирования: 32 (BLF/TLF/ANIS) Число блоков растеризации (ROP): 16 Размеры: 200×100×33 мм (последняя величина — максимальная толщина видеокарты) Цвет текстолита: темно-коричневый RAMDACs/TMDS: интегрированы в GPU Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×VGA, 1×HDMI Поддержка многопроцессорной работы: SLI (Software!)

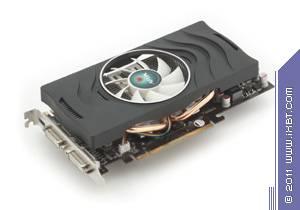

AFox Geforce GTX 560 (AF560-2048D5H1) 2048 МБ 256-битной GDDR5 PCI-E
GPU: Geforce GTX 560 (GF114) Интерфейс: PCI Express x16 Частота работы GPU (ROPs): 820 МГц (номинал — 810 МГц) Частота работы памяти (физическая (эффективная)): 1000 (4000) МГц (номинал — 1000 (4000) МГц) Ширина шины обмена с памятью: 256 бит Число вычислительных блоков в GPU/частота работы блоков: 338/1640 МГц (номинал — 338/1620 МГц) Число операций (ALU) в блоке: 1 Суммарное число операций (ALU): 338 Число блоков текстурирования: 56 (BLF/TLF/ANIS) Число блоков растеризации (ROP): 32 Размеры: 210×100×35 мм (последняя величина — максимальная толщина видеокарты) Цвет текстолита: темно-коричневый RAMDACs/TMDS: интегрированы в GPU Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×HDMI Поддержка многопроцессорной работы: SLI (Hardware)

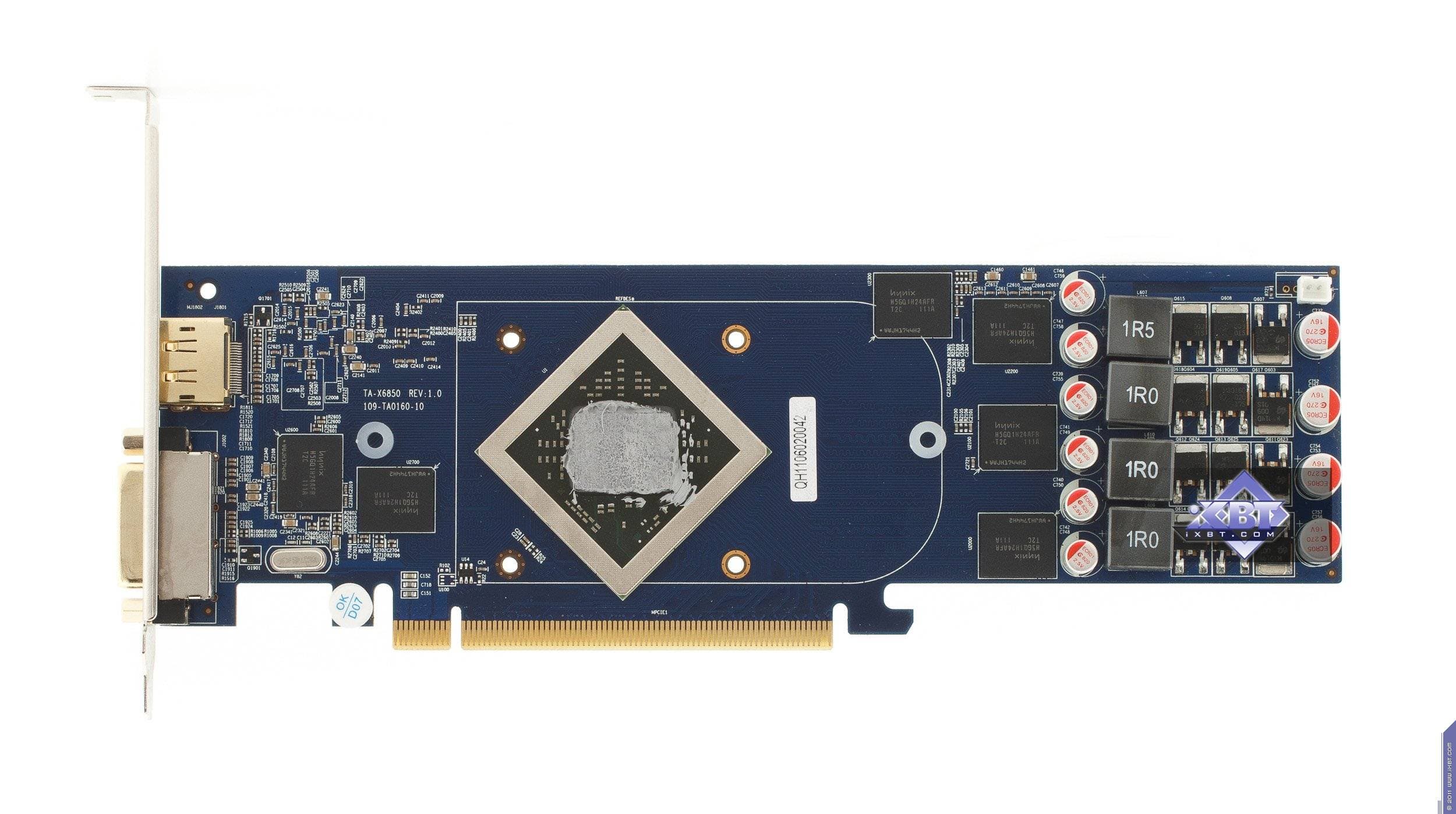

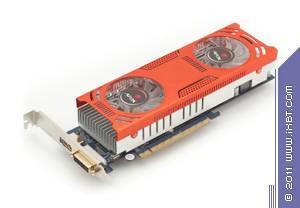

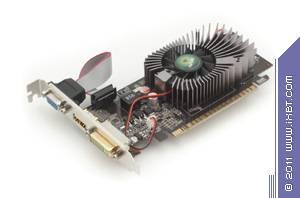

AFox Radeon HD 6850 Low Profile (AF6850-1024D5L1) 1024 МБ 256-битной GDDR5 PCI-E

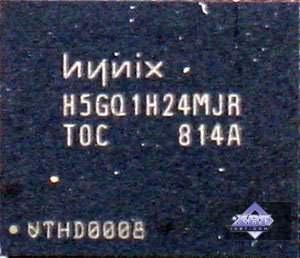

Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах (6 на лицевой и 2 на оборотной сторонах) PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

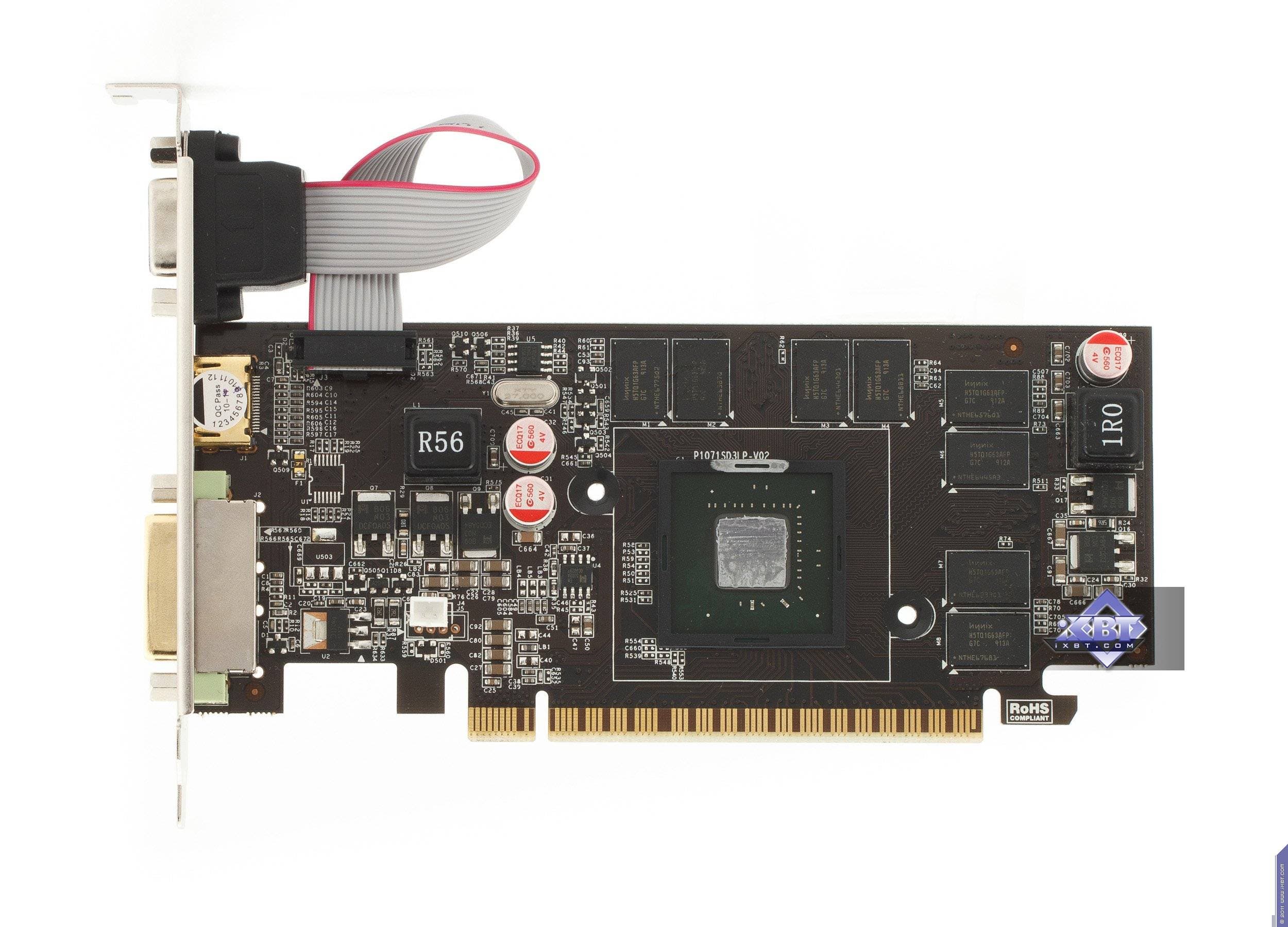

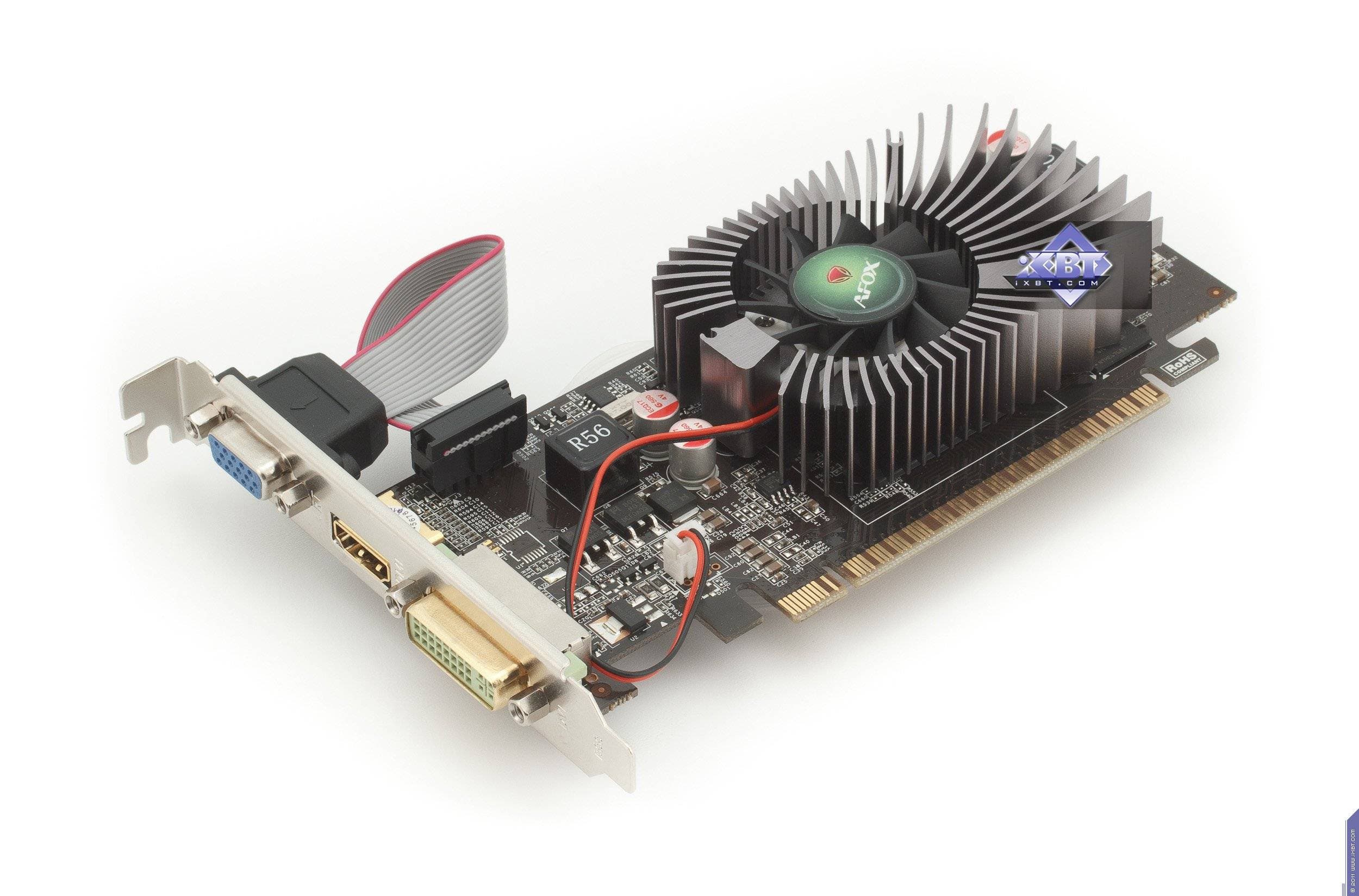

AFox Geforce GT 430 Low Profile (AF430-1024D3L2) 1024 МБ 128-битной DDR3 PCI-E

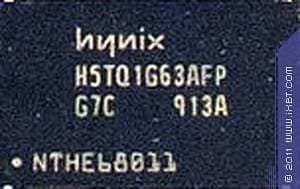

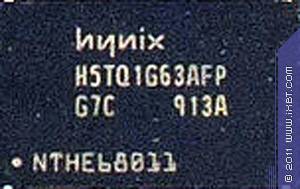

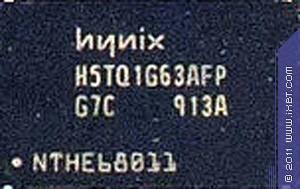

Карта имеет 1024 МБ памяти DDR3 SDRAM, размещенной в 8 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (DDR3). Микросхемы рассчитаны на максимальную частоту работы в 533 (1066) МГц.

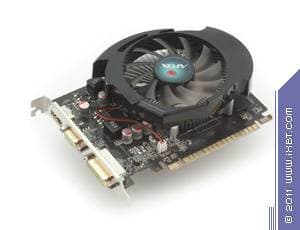

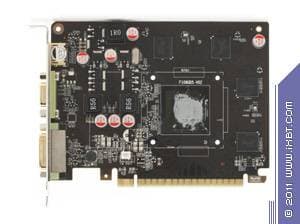

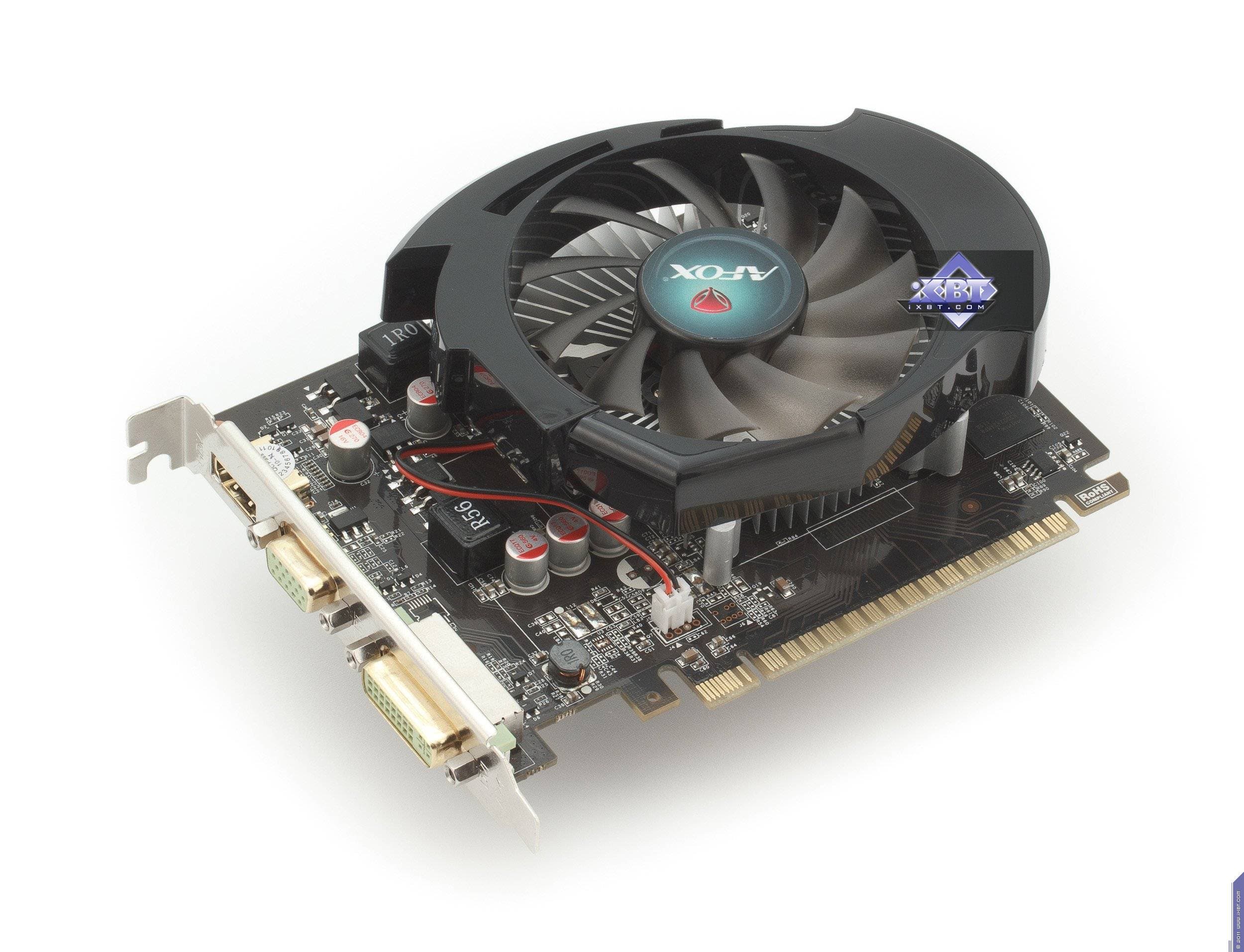

AFox Geforce GT 440 (AF440-1024D5H1) 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1000 (4000) МГц.
AFox Geforce GTS 450 (AF450-1024D5H2) 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

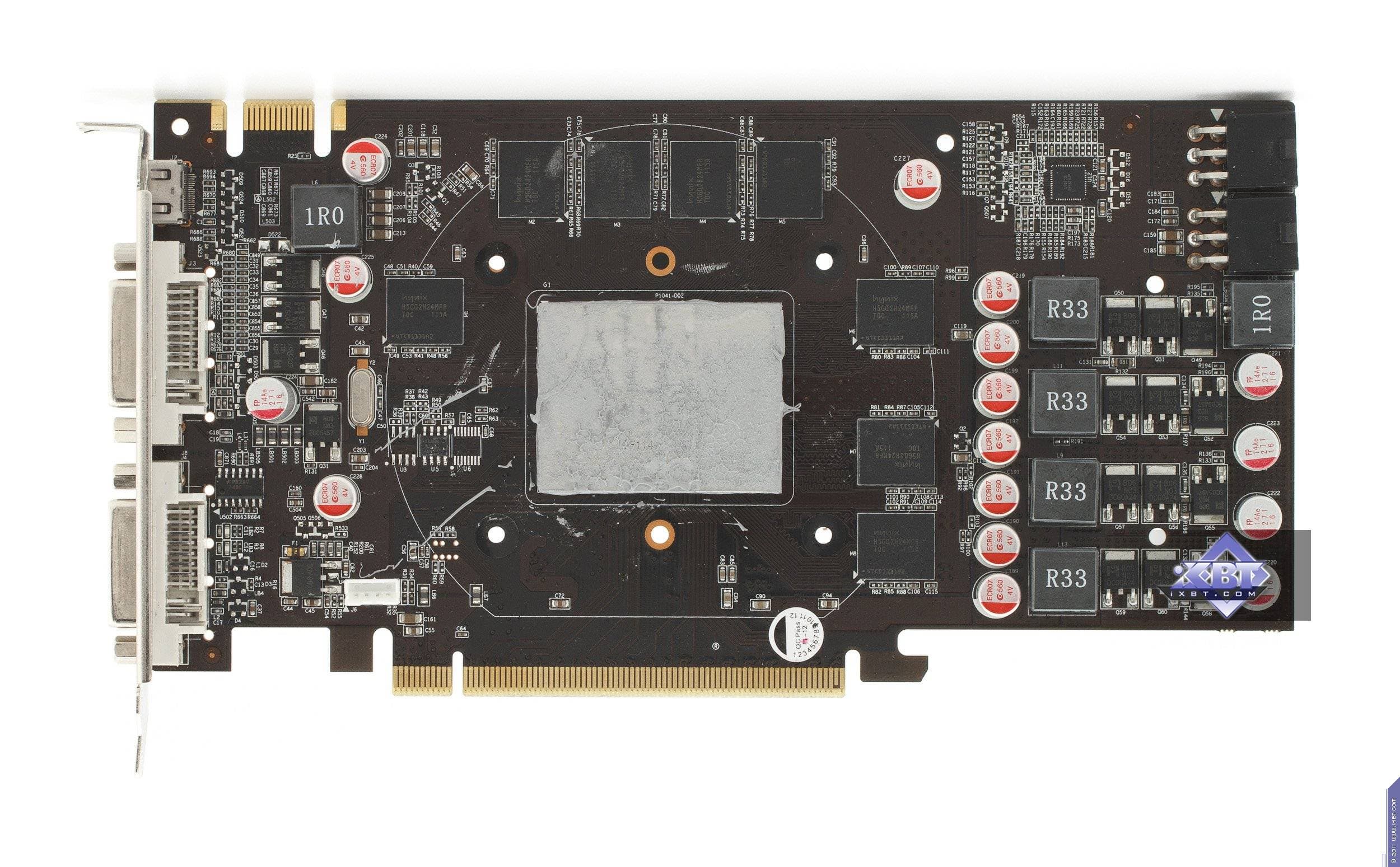

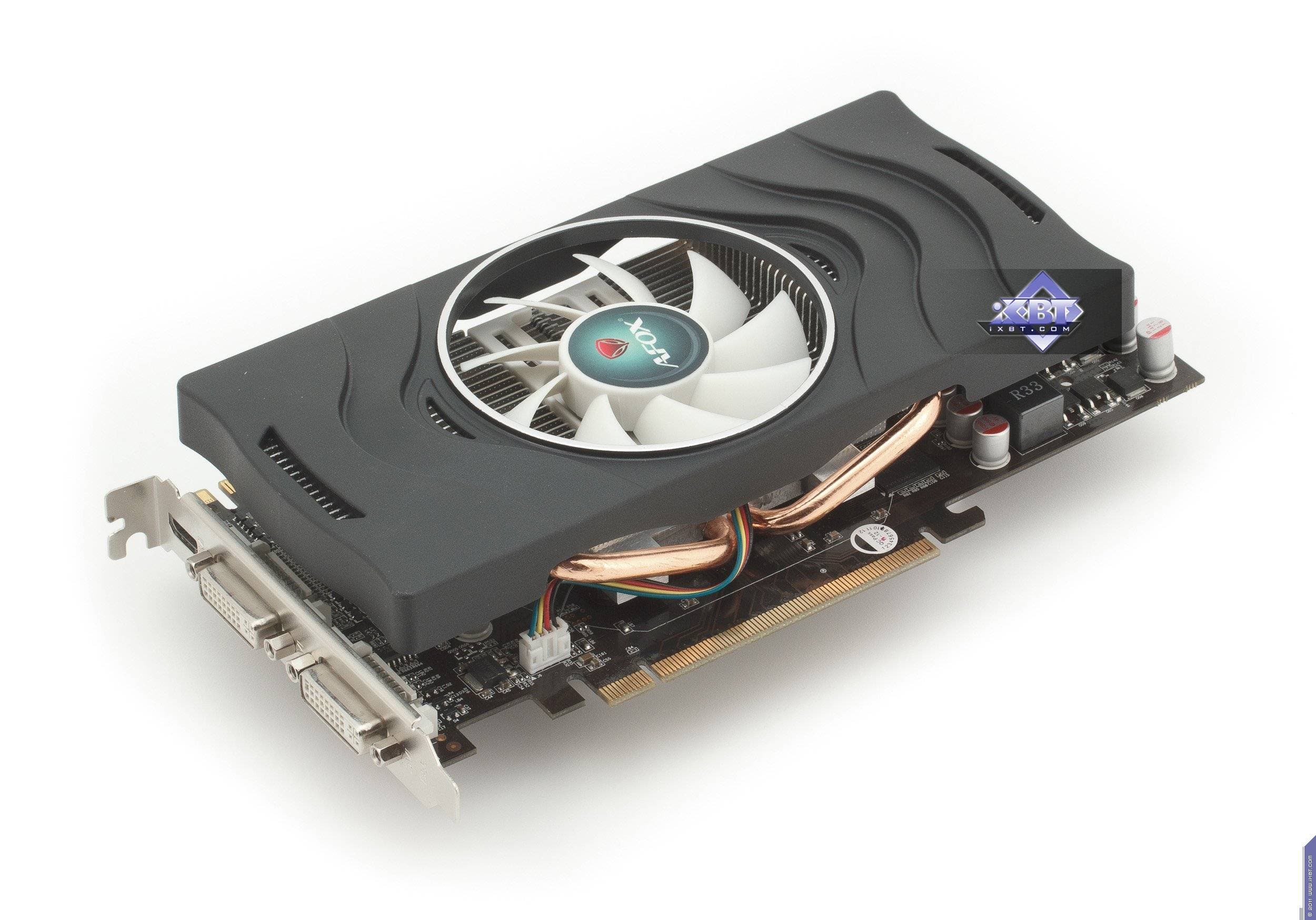

AFox Geforce GTX 560 (AF560-2048D5H1) 2048 МБ 256-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1000 (4000) МГц.

Сравнение с эталонным дизайном, вид спереди

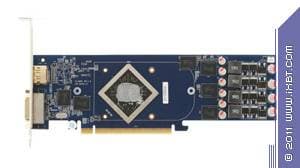

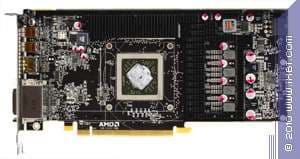

AFox Radeon HD 6850 Low Profile (AF6850-1024D5L1) 1024 МБ 256-битной GDDR5 PCI-E	Reference card AMD Radeon HD 6850

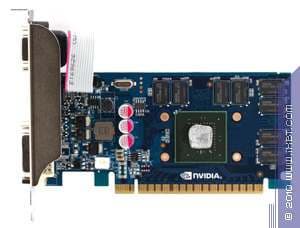

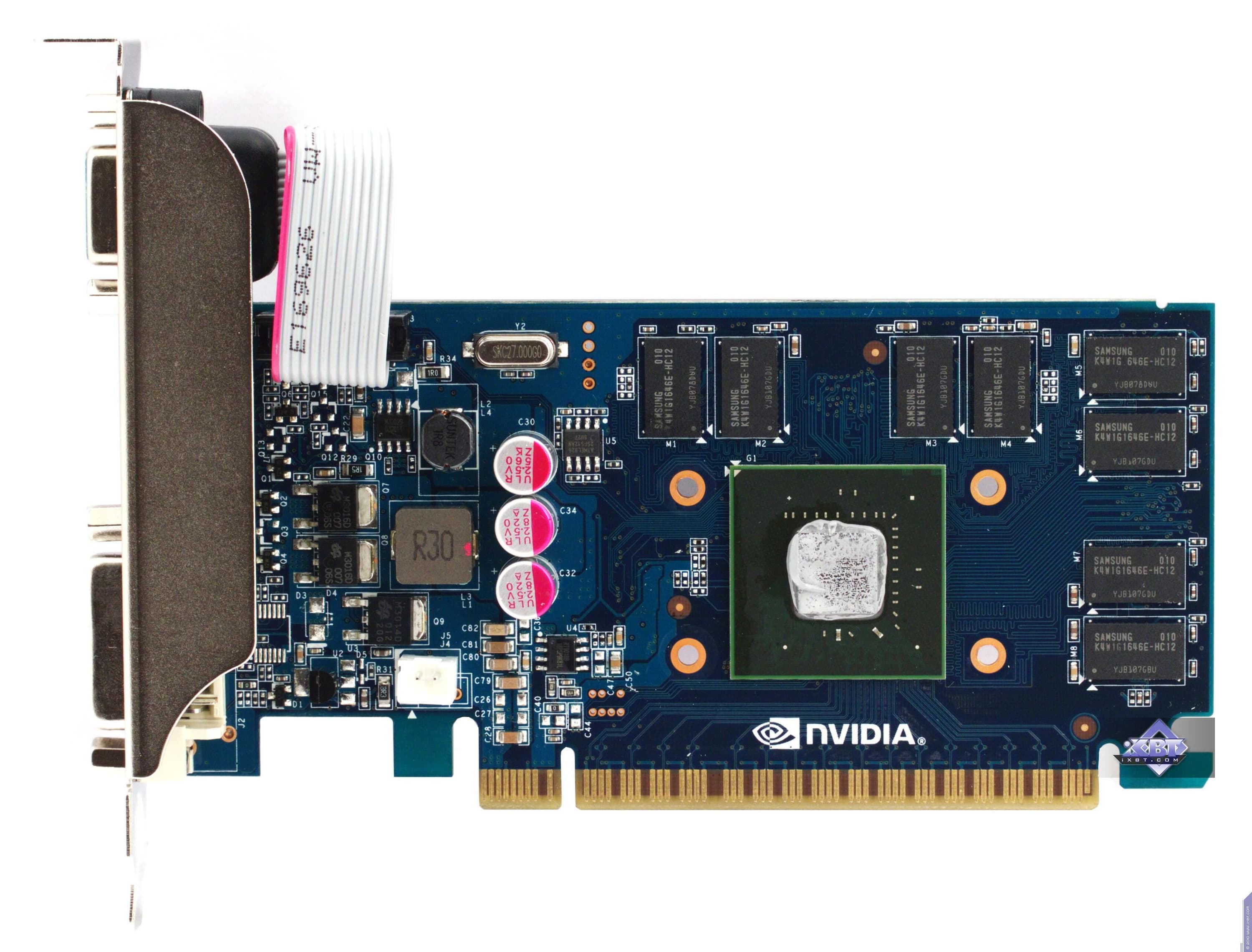

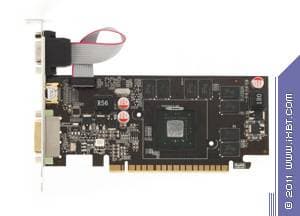

AFox Geforce GT 430 Low Profile (AF430-1024D3L2) 1024 МБ 128-битной DDR3 PCI-E	Reference card Nvidia Geforce GT 430

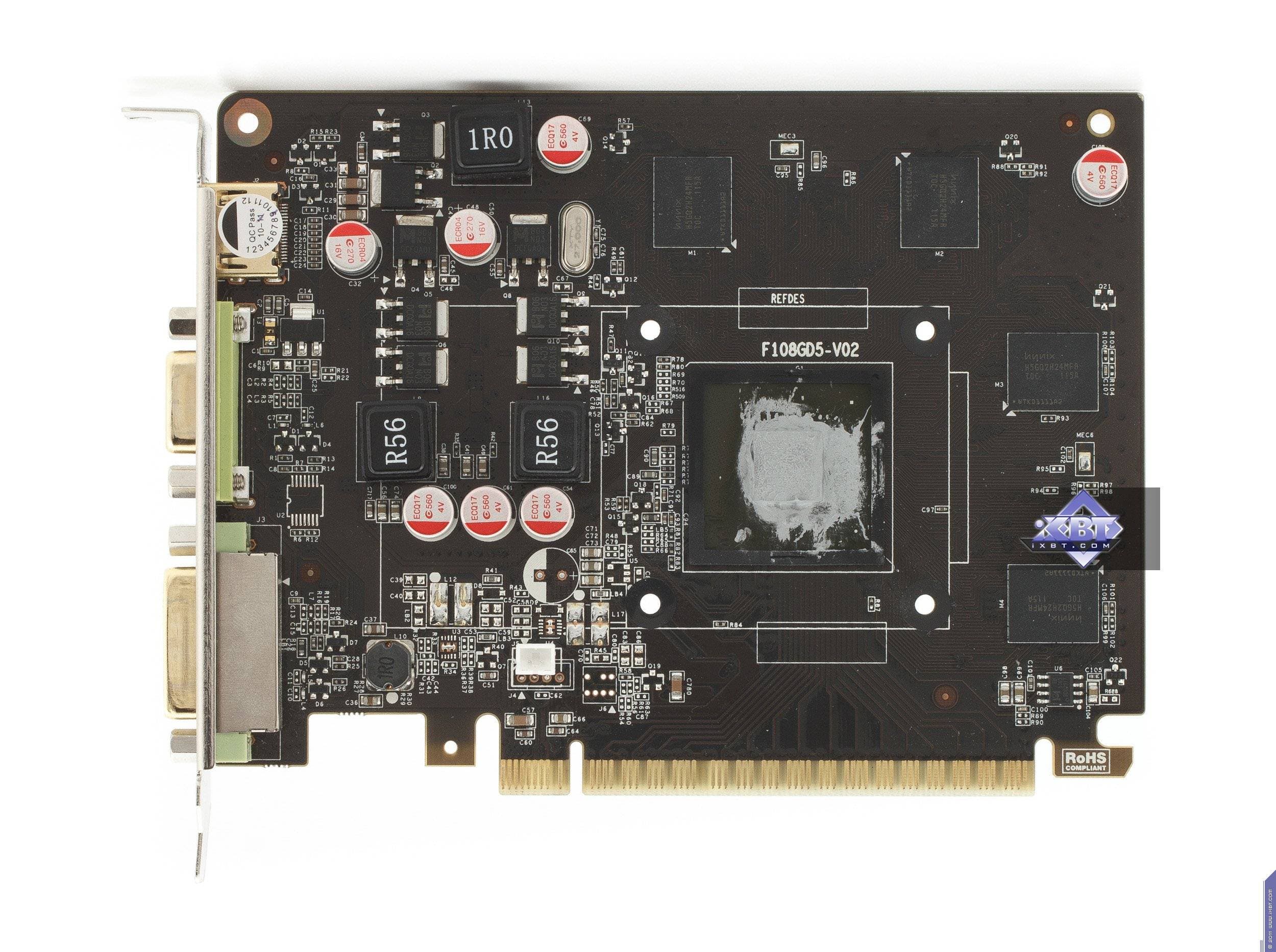

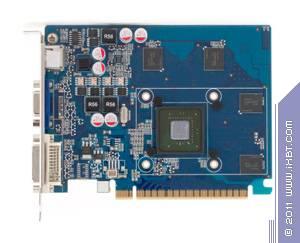

AFox Geforce GT 440 (AF440-1024D5H1) 1024 МБ 128-битной GDDR5 PCI-E	Reference card Nvidia Geforce GT 440

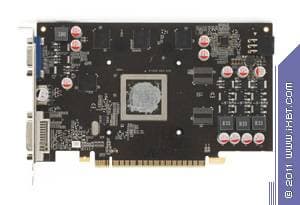

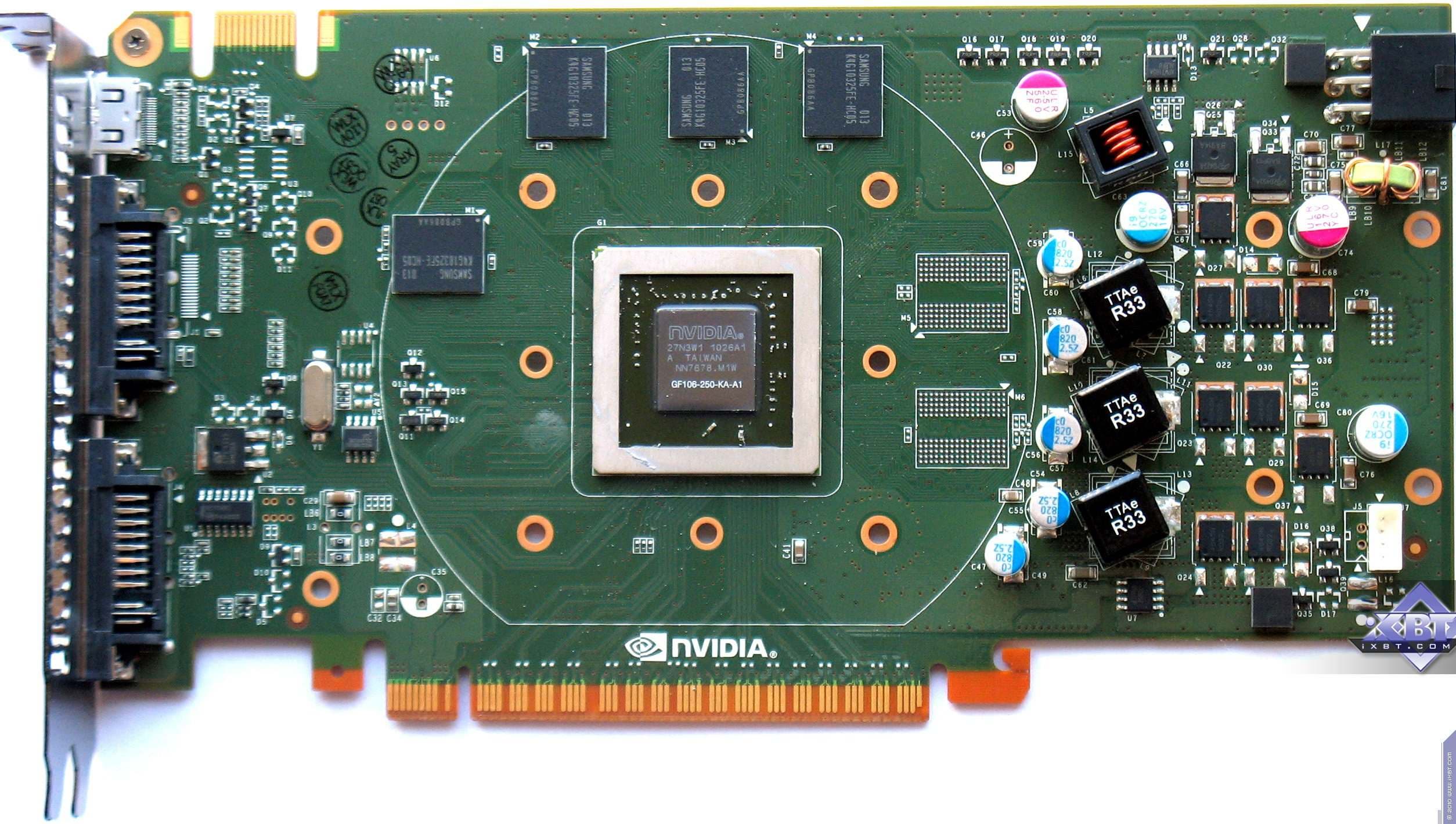

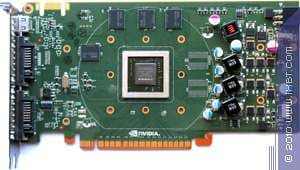

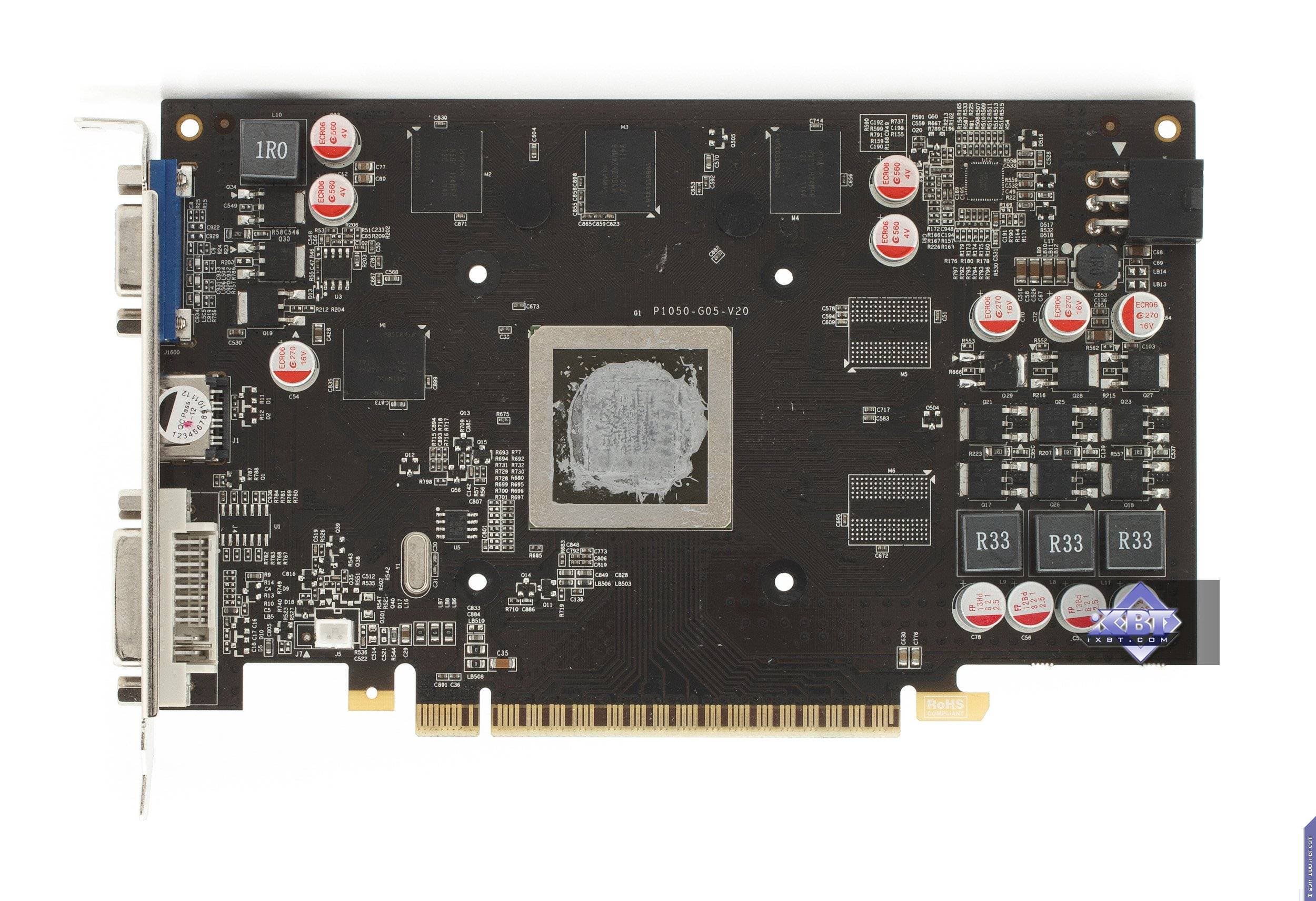

AFox Geforce GTS 450 (AF450-1024D5H2) 1024 МБ 128-битной GDDR5 PCI-E	Reference card Nvidia Geforce GTS 450

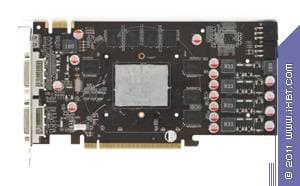

AFox Geforce GTX 560 (AF560-2048D5H1) 2048 МБ 256-битной GDDR5 PCI-E	Reference card Nvidia Geforce GTX 560 Ti

Сравнение с эталонным дизайном, вид сзади

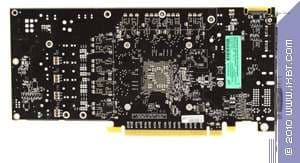

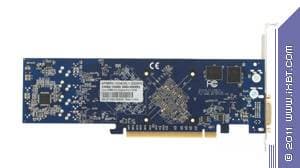

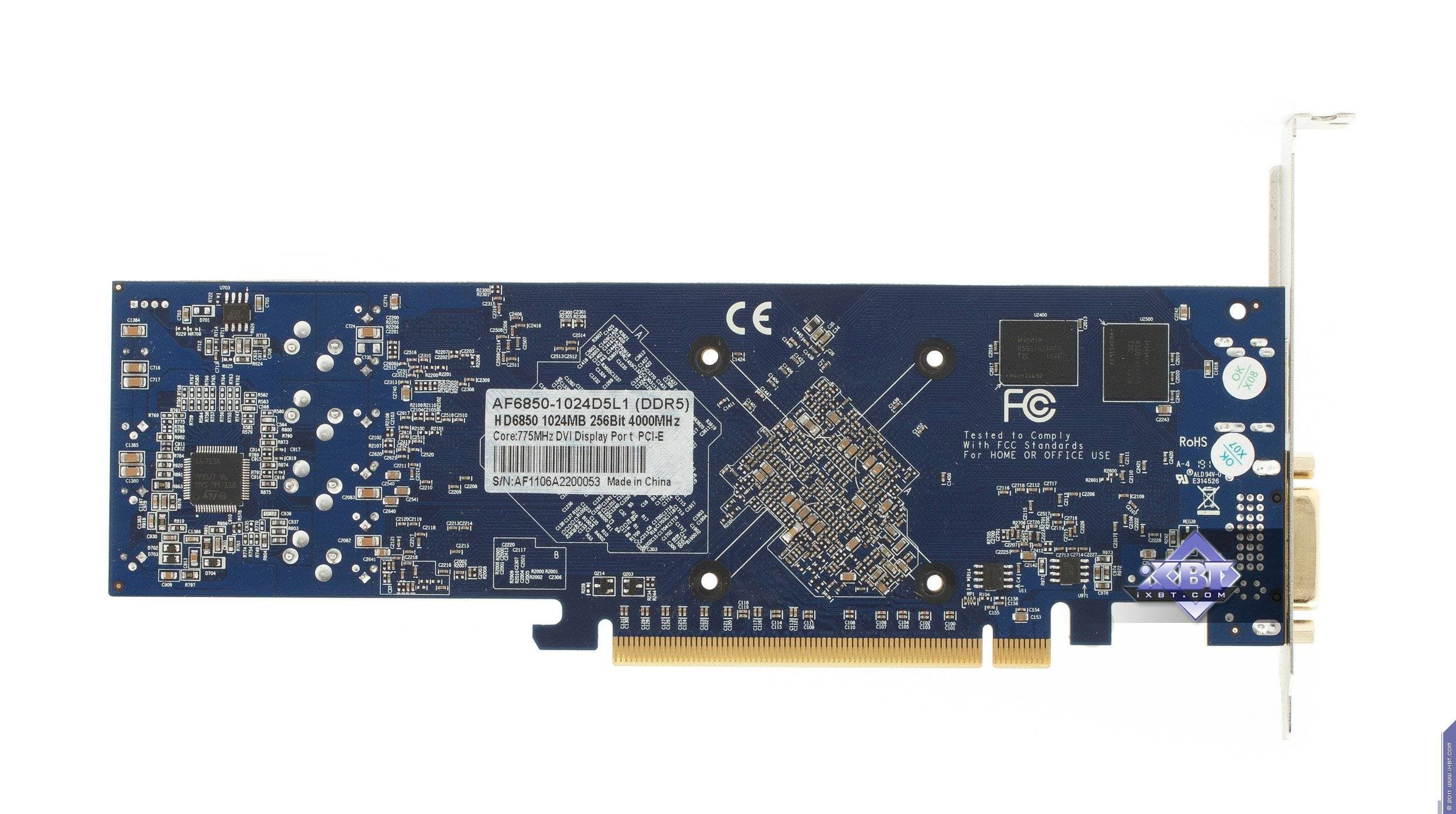

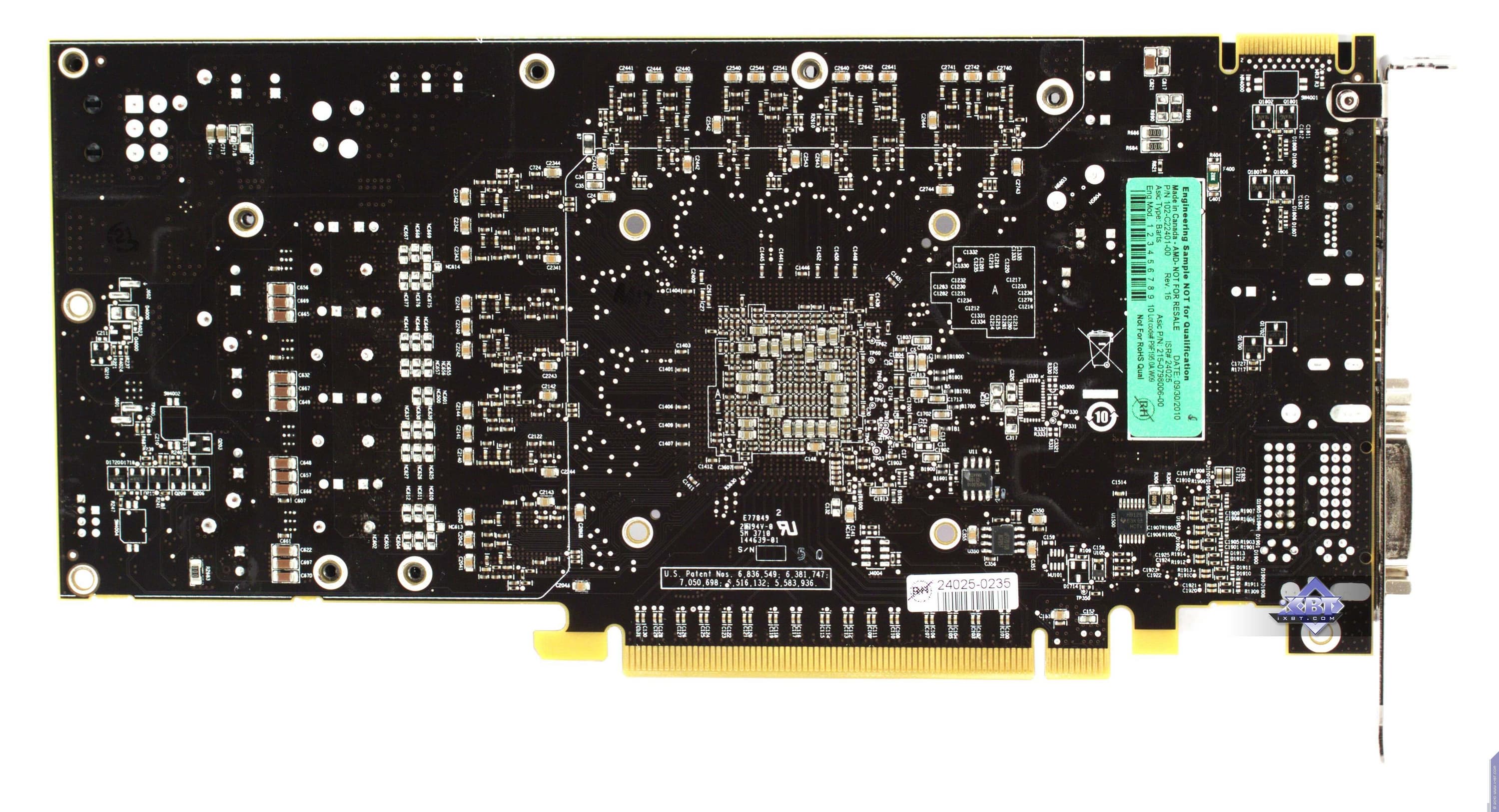

AFox Radeon HD 6850 Low Profile (AF6850-1024D5L1) 1024 МБ 256-битной GDDR5 PCI-E	Reference card AMD Radeon HD 6850

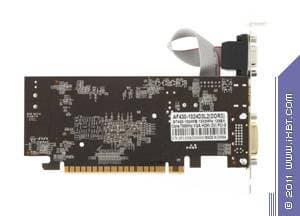

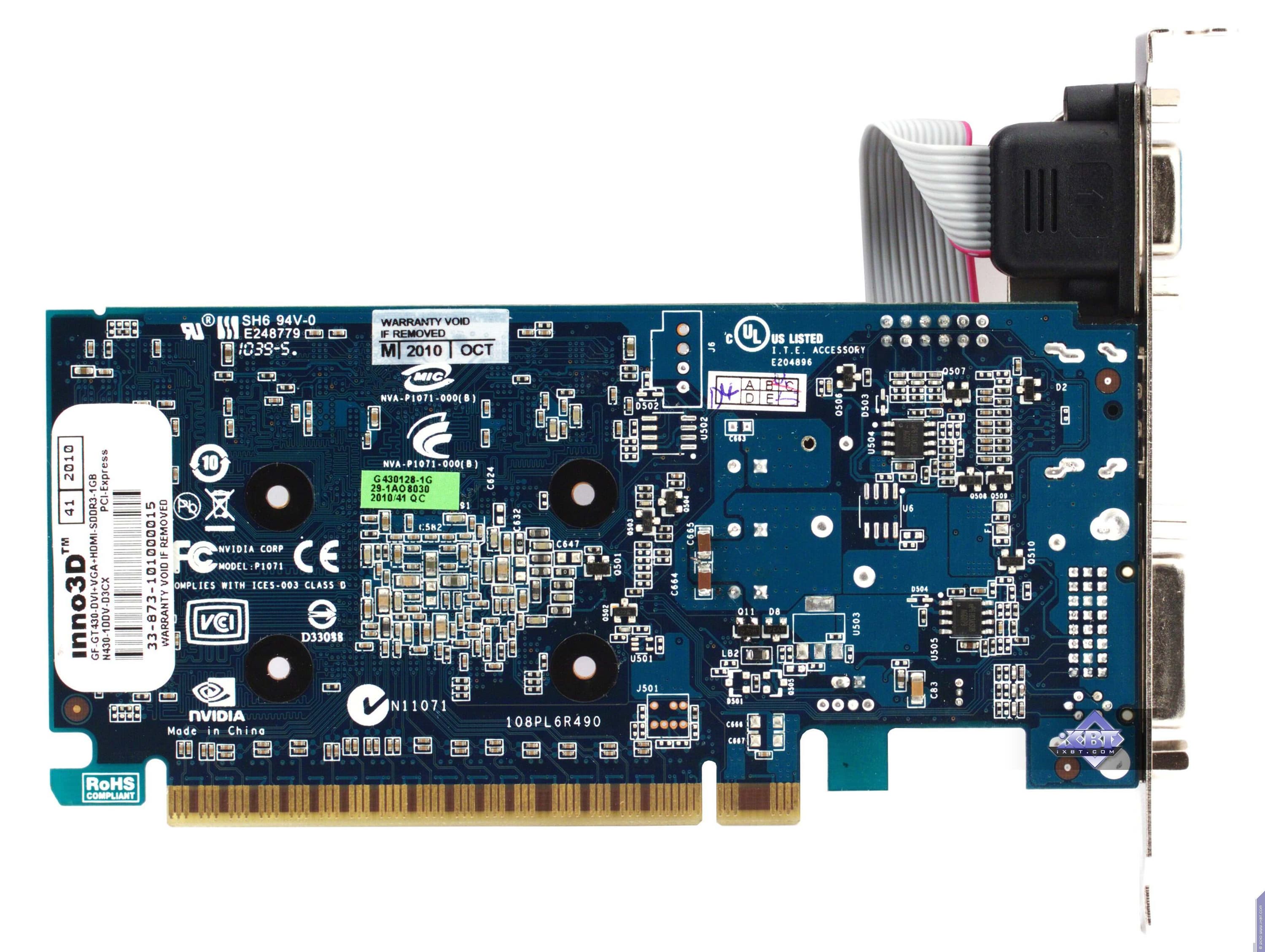

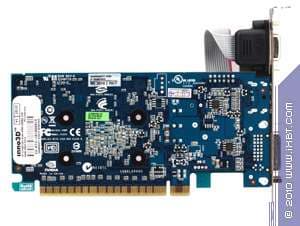

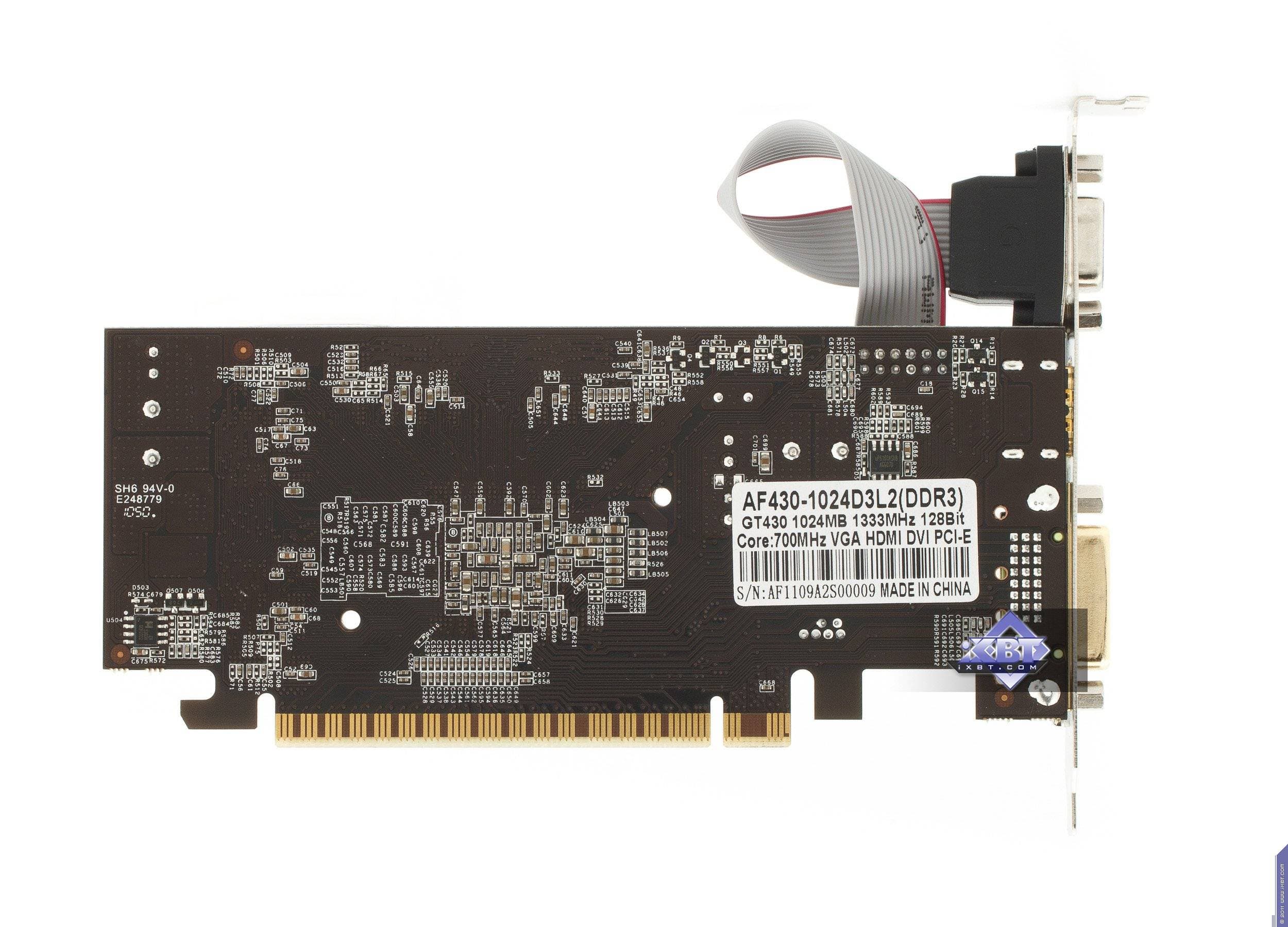

AFox Geforce GT 430 Low Profile (AF430-1024D3L2) 1024 МБ 128-битной DDR3 PCI-E	Reference card Nvidia Geforce GT 430

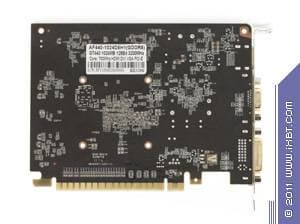

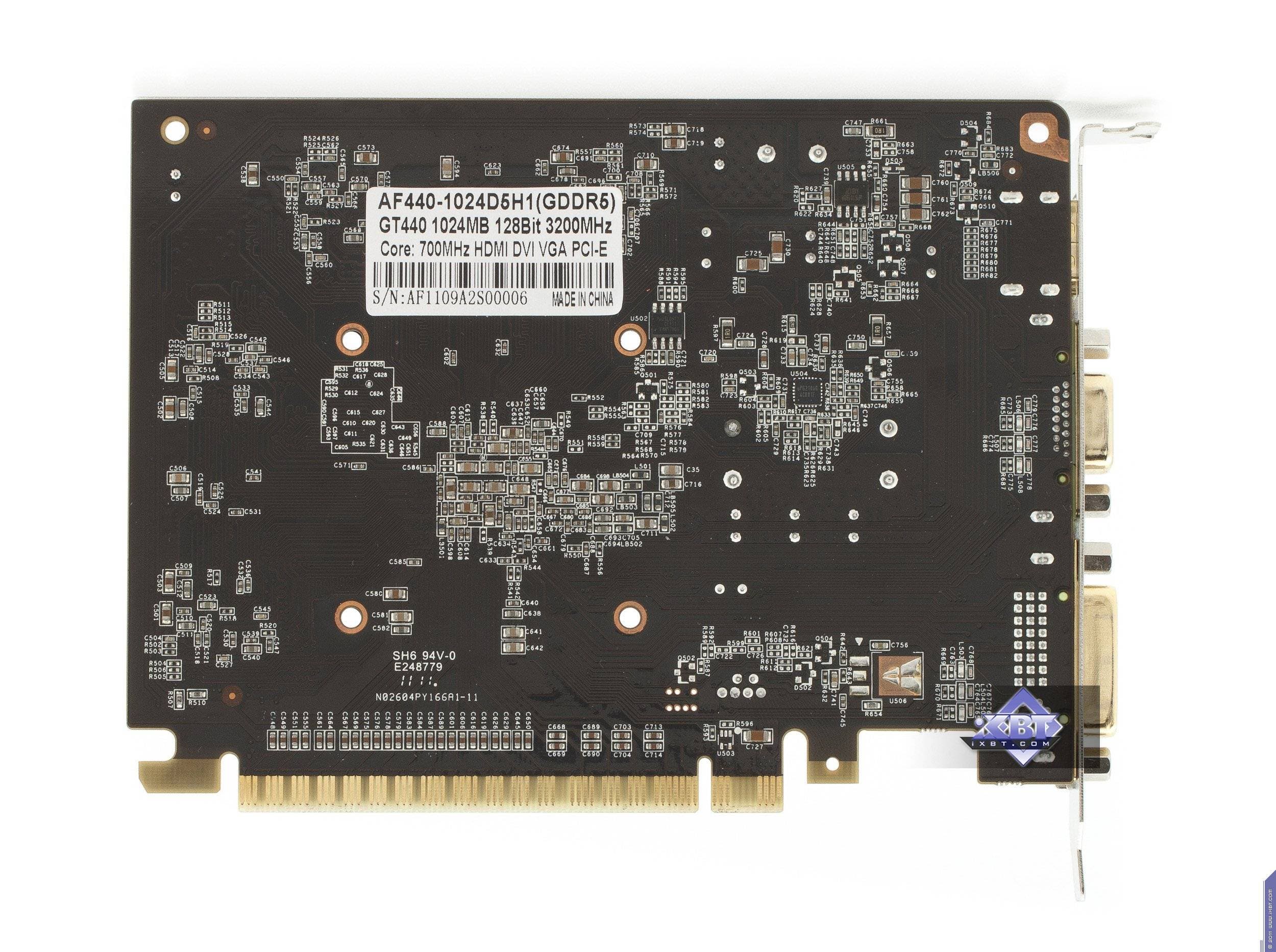

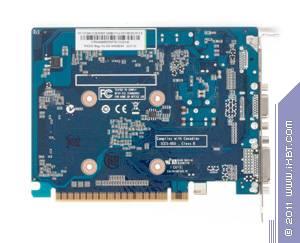

AFox Geforce GT 440 (AF440-1024D5H1) 1024 МБ 128-битной GDDR5 PCI-E	Reference card Nvidia Geforce GT 440

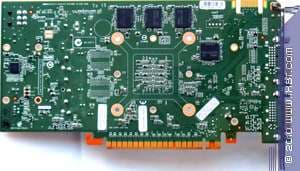

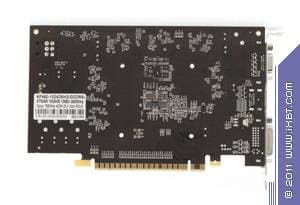

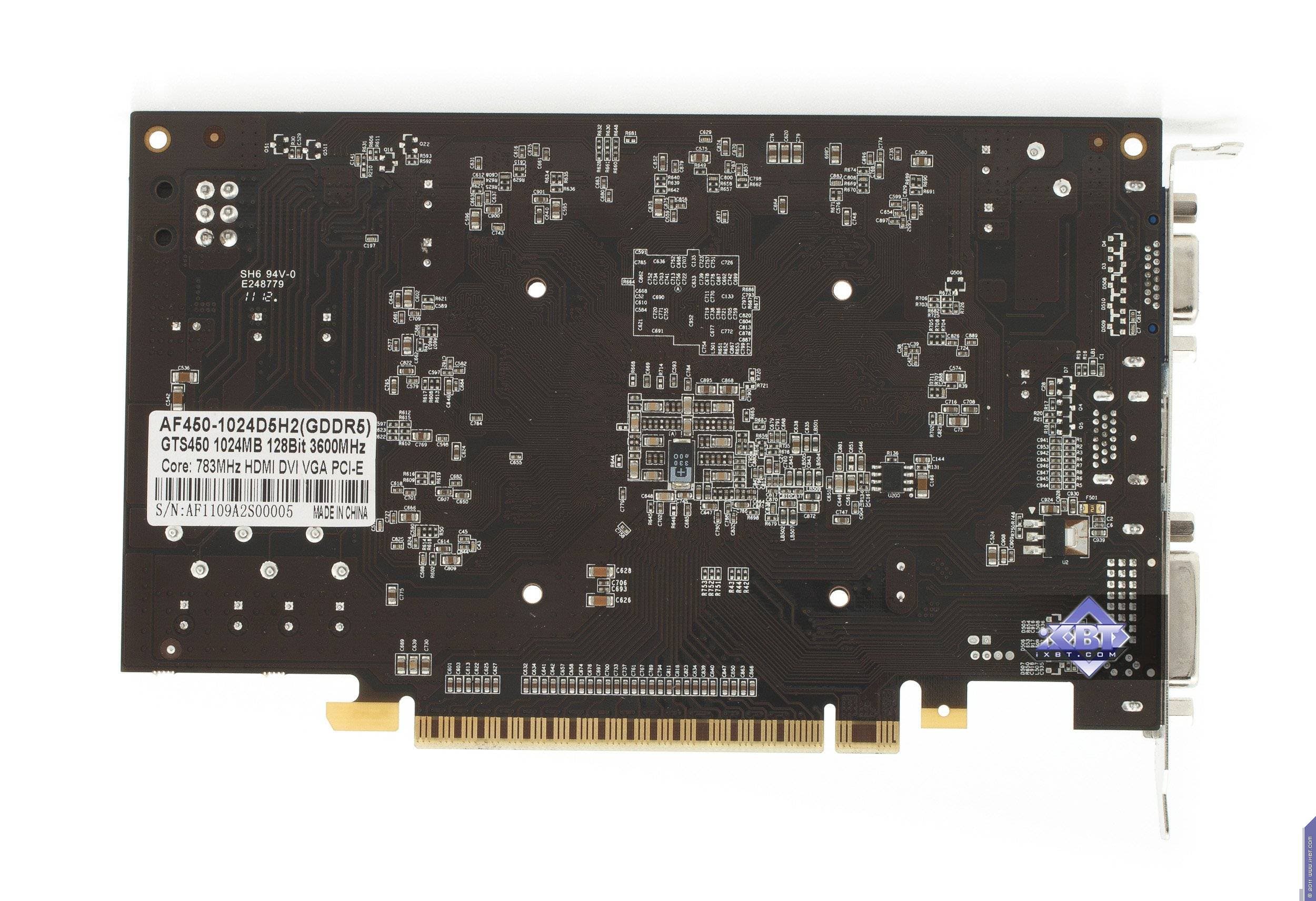

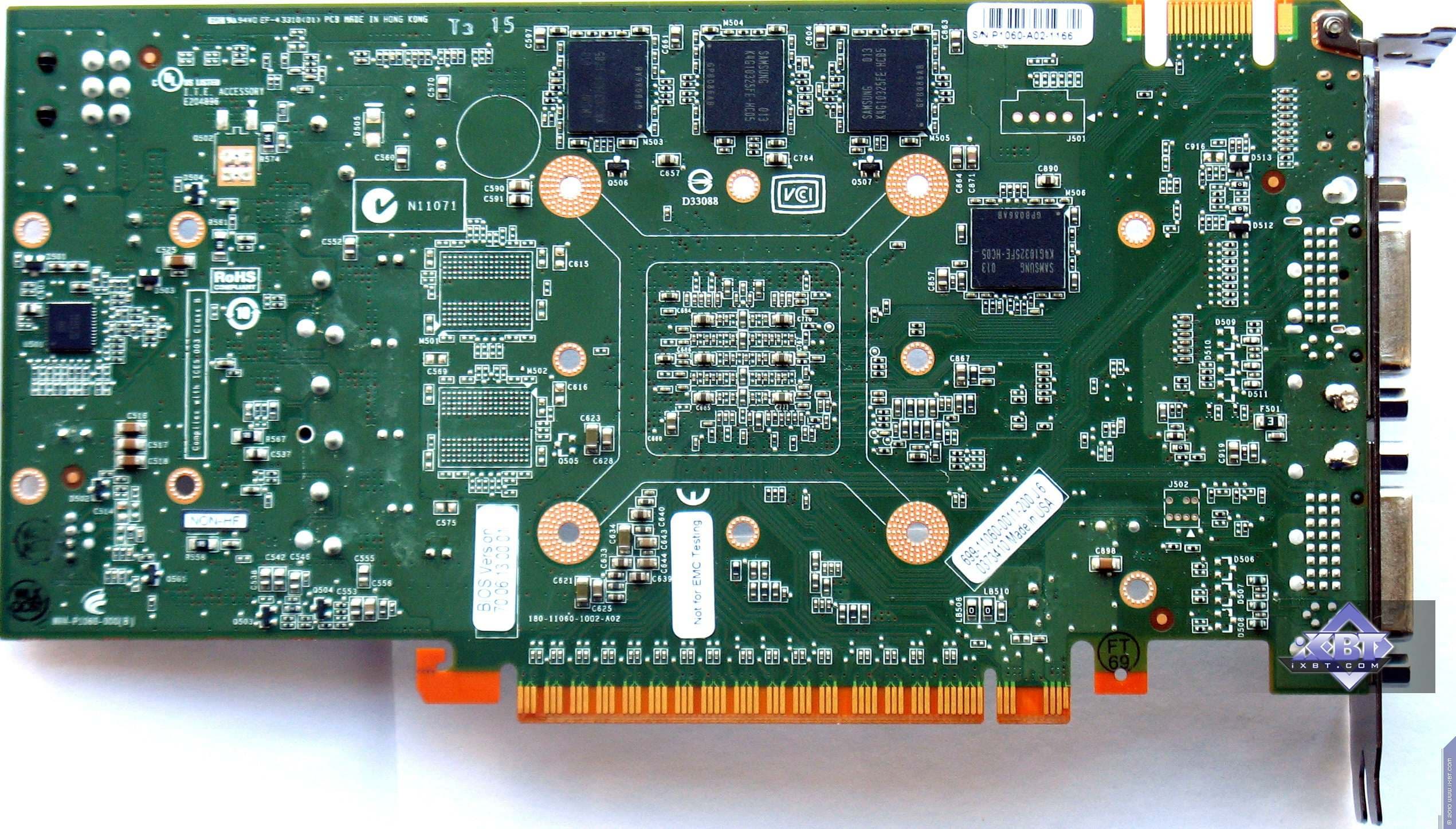

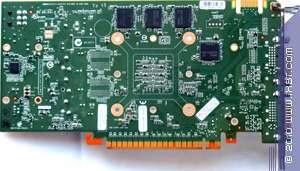

AFox Geforce GTS 450 (AF450-1024D5H2) 1024 МБ 128-битной GDDR5 PCI-E	Reference card Nvidia Geforce GTS 450

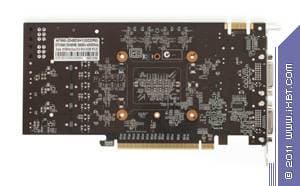

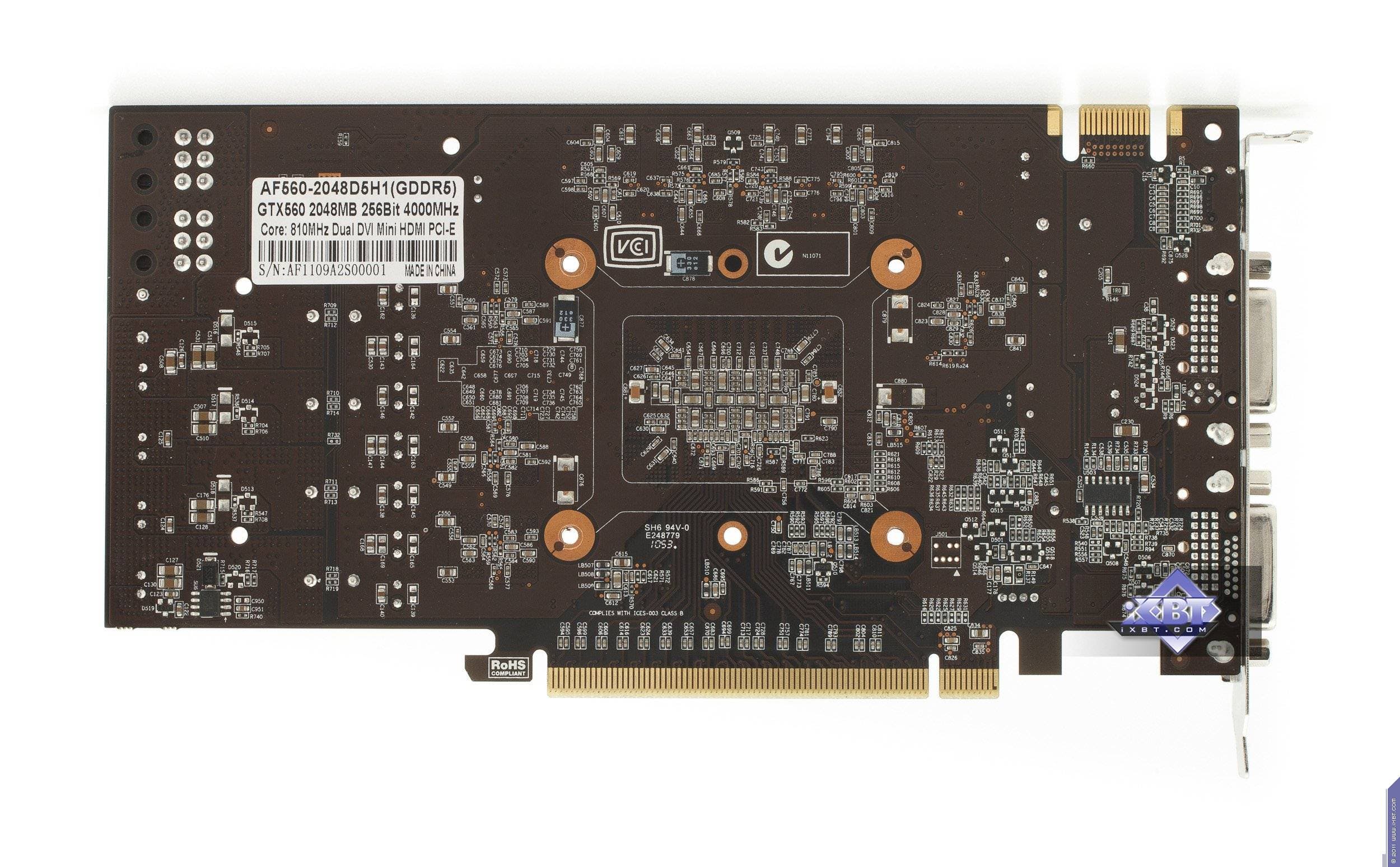

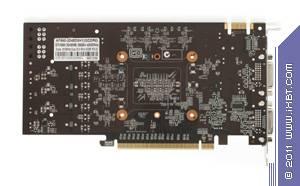

AFox Geforce GTX 560 (AF560-2048D5H1) 2048 МБ 256-битной GDDR5 PCI-E	Reference card Nvidia Geforce GTX 560 Ti

Очевидно, что все пять продуктов отличаются от соответствующих референс-карт. При этом только GTS 450 и GTX 560 имеют много общего с эталонным дизайном.

Итак, Radeon HD 6850. Компания AFox первой в мире предложила дизайн, не только предусматривающий отсутствие дополнительного питания (как известно, референс 6850 требует оного), но и резко уменьшивший карту по высоте, что позволяет использовать ее в низкопрофильных системах (любопытно расположение микросхем памяти: 6 штук на лицевой стороне, и 2 — на оборотной). В комплекте поставки есть соответствующие выводные планки для монтажа карты в десктопах и иных низкопрофильных корпусах. Особо следует иметь в виду, что такая видеокарта годится только тем пользователям, у которых материнские платы поддерживают PCI-E версии 2.0, то есть позволяют передавать через слот питание больше 75 Вт. Но у продукта есть и другой минус — система охлаждения, о которой я расскажу ниже. Карта снабжена двумя гнездами вывода: DVI (который позволяет выводить картинку и на мониторы с VGA-входом — через адаптер) и DP.

Что касается Geforce GT 430, то здесь мы также видим низкопрофильный дизайн, однако подобные варианты выпускают многие производители — карта низкобюджетная, производительность ее в 3D невелика, как и энергопотребление. Так что здесь особых новаций нет, однако отметим более низкие частоты по памяти, а также использование микросхем не GDDR3, а DDR3, имеющих более низкий частотный диапазон. Продукт имеет три гнезда выхода: DVI, VGA, HDMI. В общем-то, логично. Карта маломощная, потому вполне подойдет для использования в дешевых системных блоках, владельцы которых часто покупают дешевые ЖК-мониторы, имеющие вход d-Sub (VGA). Минус данной модели — толстый кулер, из-за которого карта занимает в системном блоке 1,5 слота, а значит, по сути два. Это автоматически накладывает серьезные ограничения на применение такой видеокарты в баребонах, например.

Теперь по Geforce GT 440. Да, с дизайном тут все в порядке, нареканий нет, кулер большой (этого, увы, требует более высокая частота работы). А вот с частотами — чехарда. Если обратите внимание на коробку (фото ниже), на ней указаны частоты работы, соответствующие предыдущему продукту — 700 МГц по ядру. Замечу, что обе карты (GT 430 и GT 440) изначально базируются на одном чипе, и разница между ними — лишь в частотах работы. Если же GT 440 будет работать на частоте 700 МГц по ядру, то это в чистом виде GT 430. Однако присланный нам продукт действительно имел такие частоты. После общения с производителем выяснилось, что нам случайно передали ОЕМ-вариант GT 440 (предназначенный для сборщиков), а карту в дальнейшем заменили на точно такую же, но уже со штатными частотами работы. Данный GT 440 имеет те же три видеовыхода, что и GT 430.

Далее идет Geforce GTS 450. Как мы видим, дизайн если и отличается от эталонного, то ненамного. И точно так же он базируется на PCB с разведенной 192-битной шиной обмена с памятью (лишь отсутствие двух микросхем памяти делает продукт 128-битным), что мы видели на всех GTS 450. В дальнейшем эта основа использовалась и в качестве базы для Geforce GTX 550 Ti, имеющего 192-битную шину. Но все же непонятно, зачем использовать такую дорогую PCB для 128-битной карты. Вероятно, создать собственный 128-битный дизайн было дороже. С этим продуктом также возникла проблема. Дело в том, что карта изначально заявлена с объемом памяти 1 гигабайт, о чем говорят и стикеры, и комплект микросхем памяти (если посмотреть на их маркировку). При этом драйвер, а также всевозможные утилиты утверждали, что реально у карты всего 512 мегабайт. Эта ситуация также была улажена после общения с разработчиком — виноват оказался BIOS, ошибочно прошитый в эту карту от 512-мегабайтного аналога. После прошивки корректной версии BIOS все встало на свои места. Однако не слишком ли много «ошибок» в рамках одной партии сэмплов? Честно говоря, остался неприятный осадок. Данный Geforce GTS 450 имеет три вышеперечисленных видеовыхода.

А вот на GTX 560 у нас никаких нареканий нет (кроме СО, но об этом позже). Карта почти схожа с эталонной по дизайну.

Напомним, что старые аналоговые мониторы или дешевые ЖК с единственным входом d-Sub (VGA-гнездо трапецевидной формы) можно подключить ко всем рассмотренным видеокартам. Если у них нет соответствующего гнезда выхода, то надо использовать специальные адаптеры-переходники DVI-to-d-Sub (обычно они прилагаются в комплекте карт). Такая штуковина надевается на DVI-разъем видеокарты, и к ней уже подключается шнур от монитора.

Еще можно отметить, что все карты имеют по одному гнезду HDMI либо DisplayLink и поддерживают полноценную передачу видео и звука на HDMI/DP-приемник, поскольку обладают собственным звуковым кодеком.

Максимальные разрешения и частоты:

• 240 Гц — максимальная частота обновления
• 2048×1536@85 Гц — по аналоговому интерфейсу
• 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь. За прошедшие годы кое-какие изменения и новации случились, но они не настолько революционны, чтобы считать вышеуказанный материал окончательно устаревшим. В ближайшем будущем мы постараемся привести эту статью в соответствие с современностью.

Ну и в заключение есть смысл напомнить, что карты уровня GTS 450/GTX 560 требуют дополнительного питания: GTS 450 — одним 6-контактным разъемом, а GTX 560 — двумя.

О системах охлаждения.

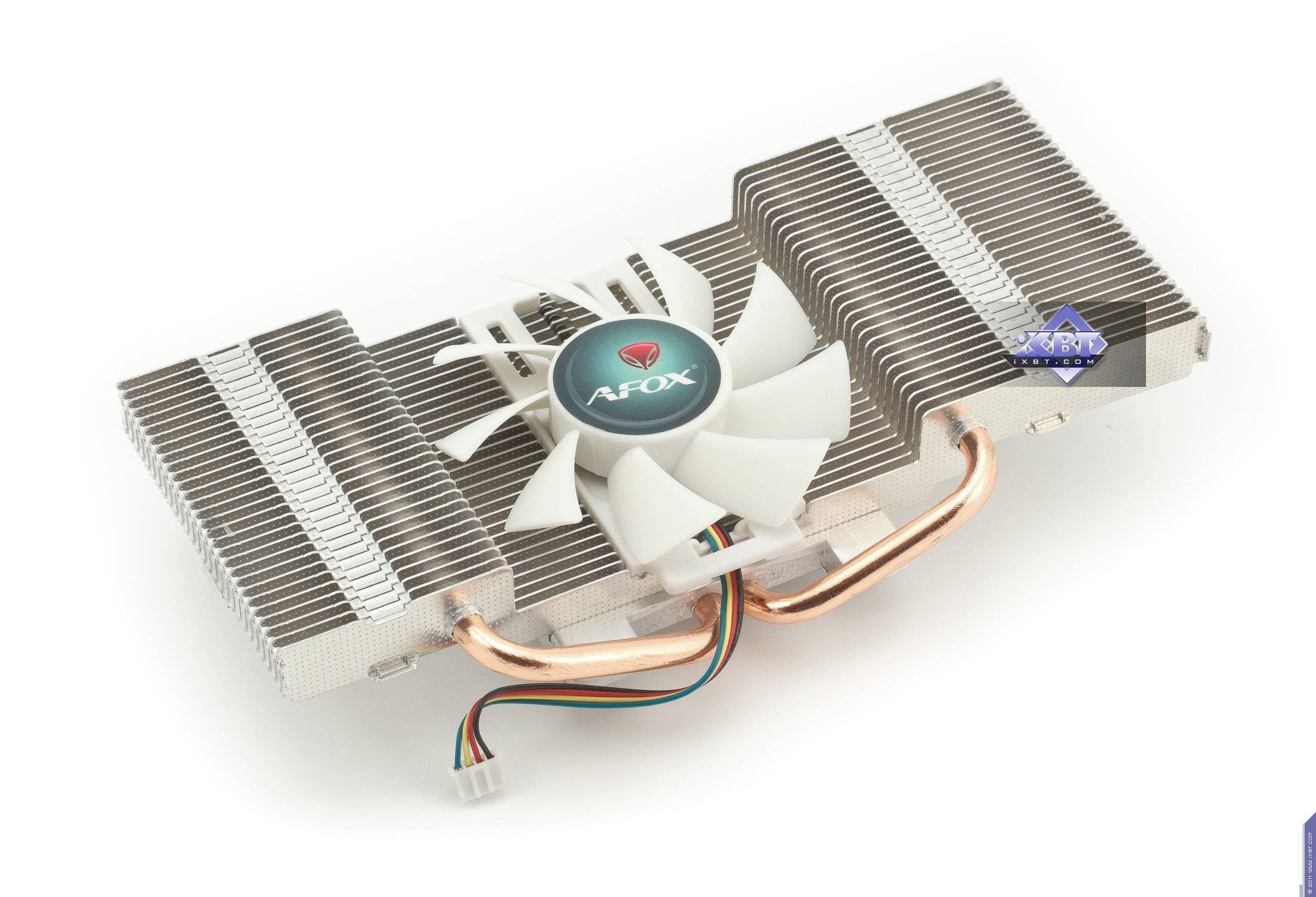

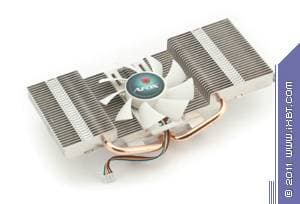

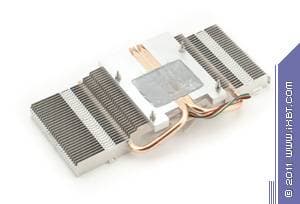

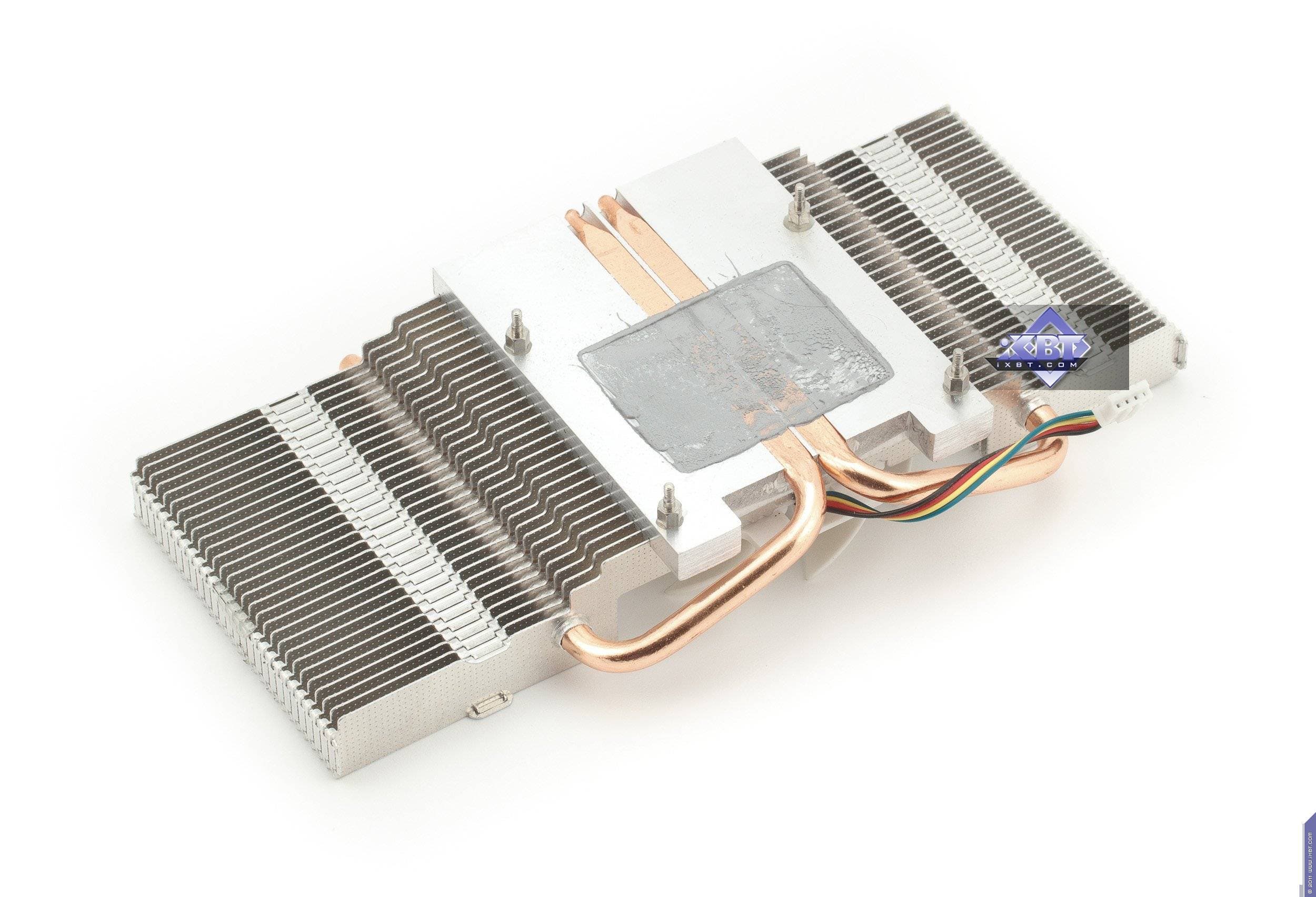

AFox Geforce GTX 560 (AF560-2048D5H1) 2048 МБ 256-битной GDDR5 PCI-E
Устройство состоит из массивного прямоугольного радиатора, в основание которого впаяны медные тепловые трубки, передающие тепло от ядра на дальние ребра. В середину радиатора утоплен большой вентилятор. Сверху все это прикрыто кожухом. Устройство габаритное, поэтому карта занимает в системном блоке 2 слота. Микросхемы памяти не охлаждаются. Однако самый большой минус — что у вентилятора в BIOS выставлены слишком высокие минимальные обороты, поэтому в целом устройство получилось весьма шумным. Впрочем, это поддается корректировке в драйверах.

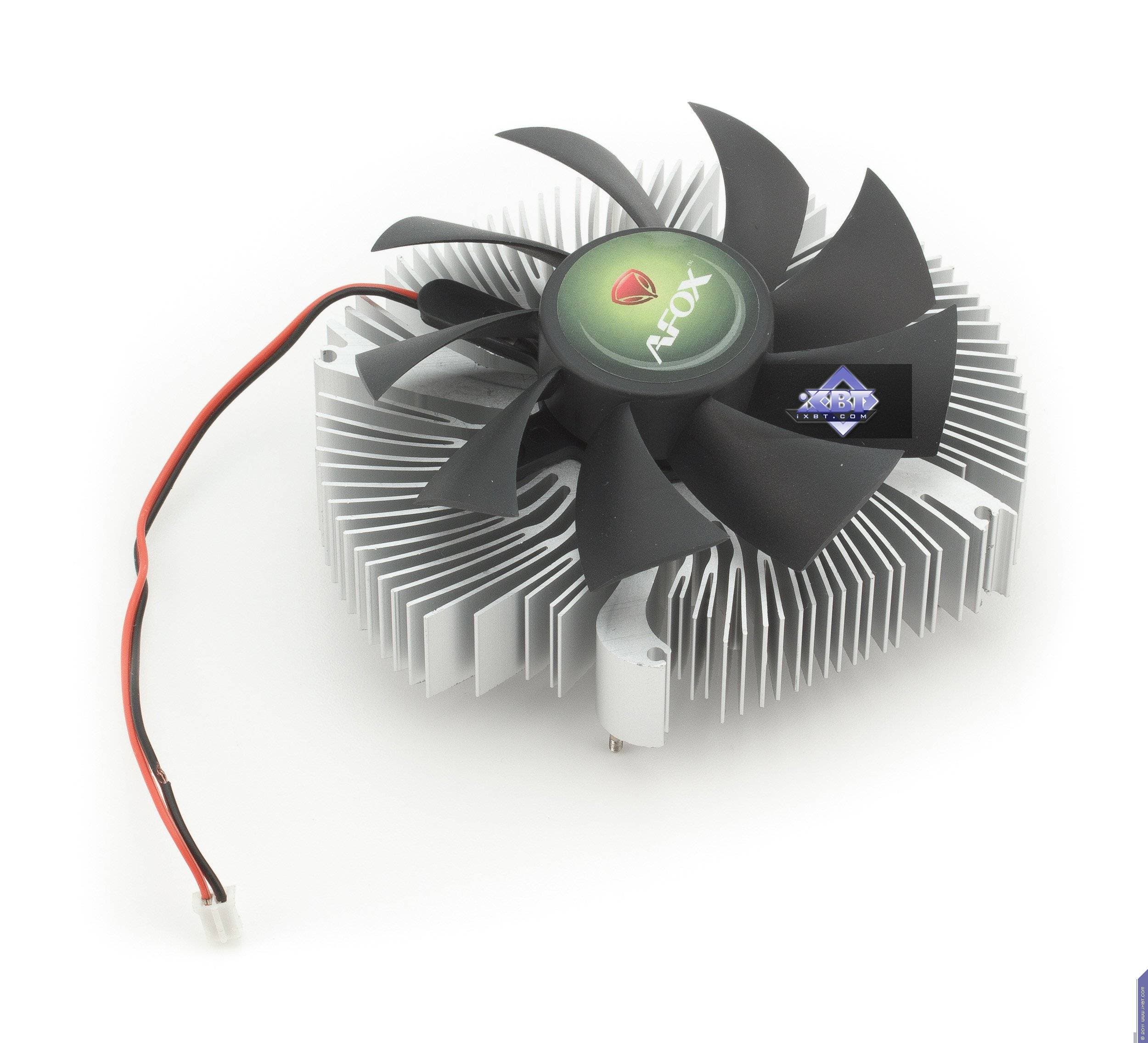

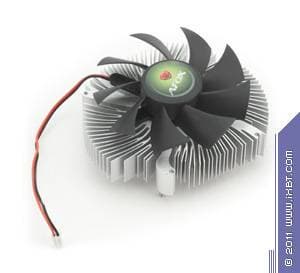

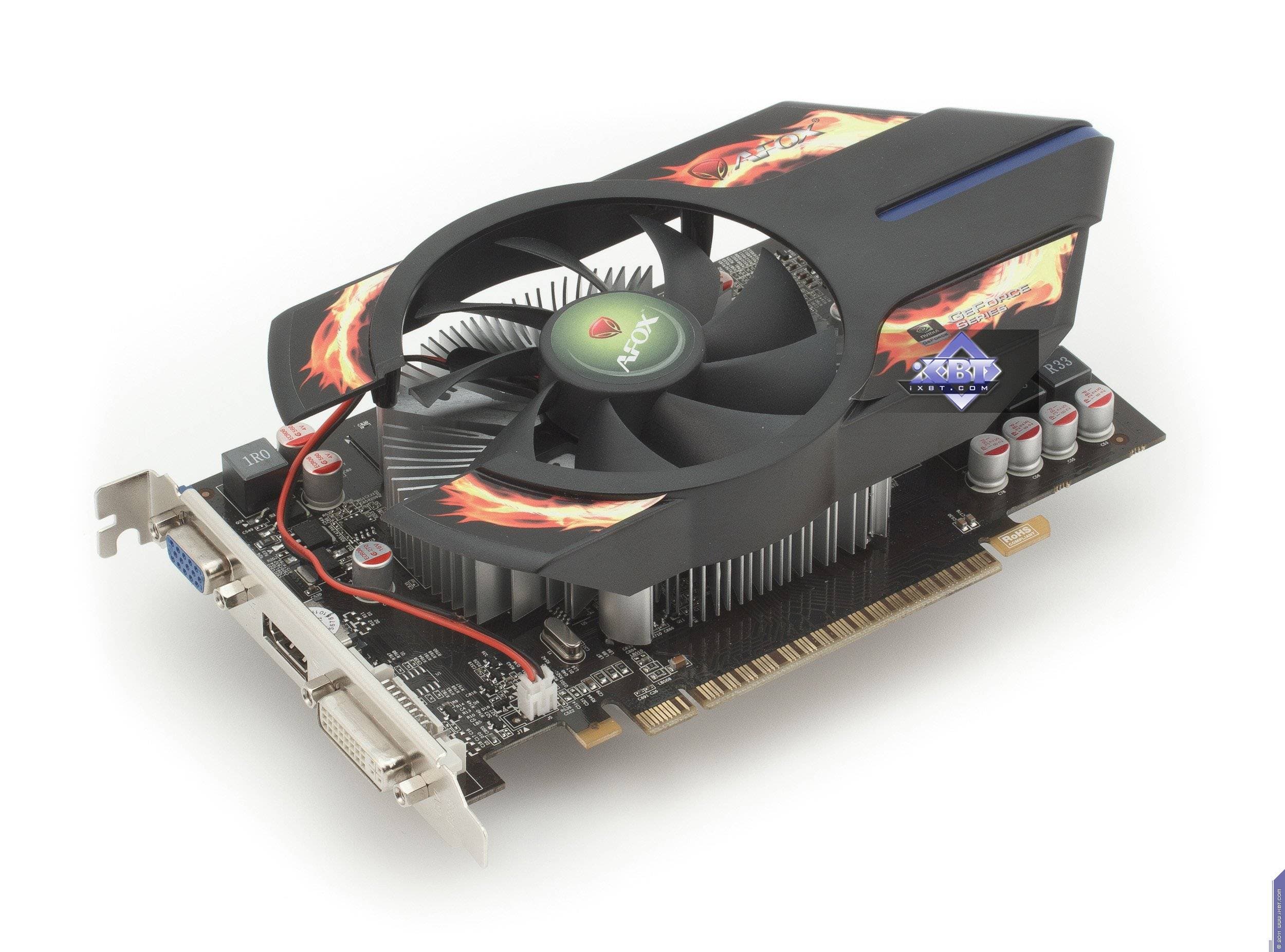

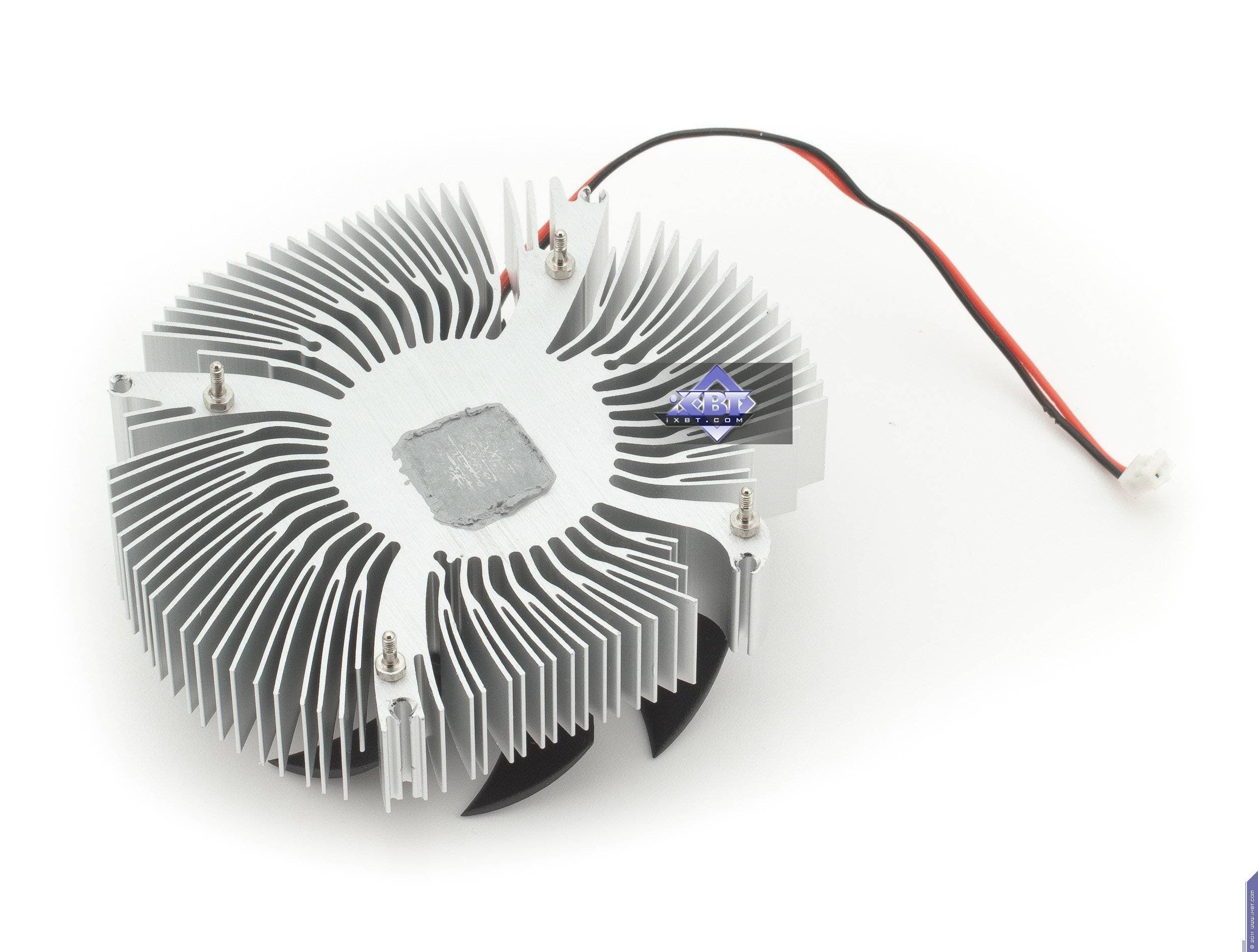

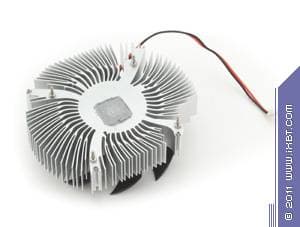

AFox Geforce GTS 450 (AF450-1024D5H2) 1024 МБ 128-битной GDDR5 PCI-E
Здесь устройство попроще. Массивный округлый радиатор, в центре которого также установлен вентилятор. Ну а кожух играет лишь декоративную функцию. СО охлаждает только ядро, микросхемы памяти предоставлены сами себе. Устройство весьма шумное и не регулируется ни утилитами, ни драйверами.

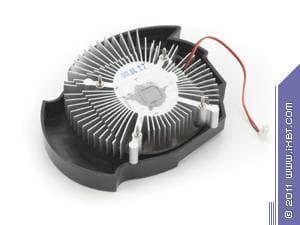

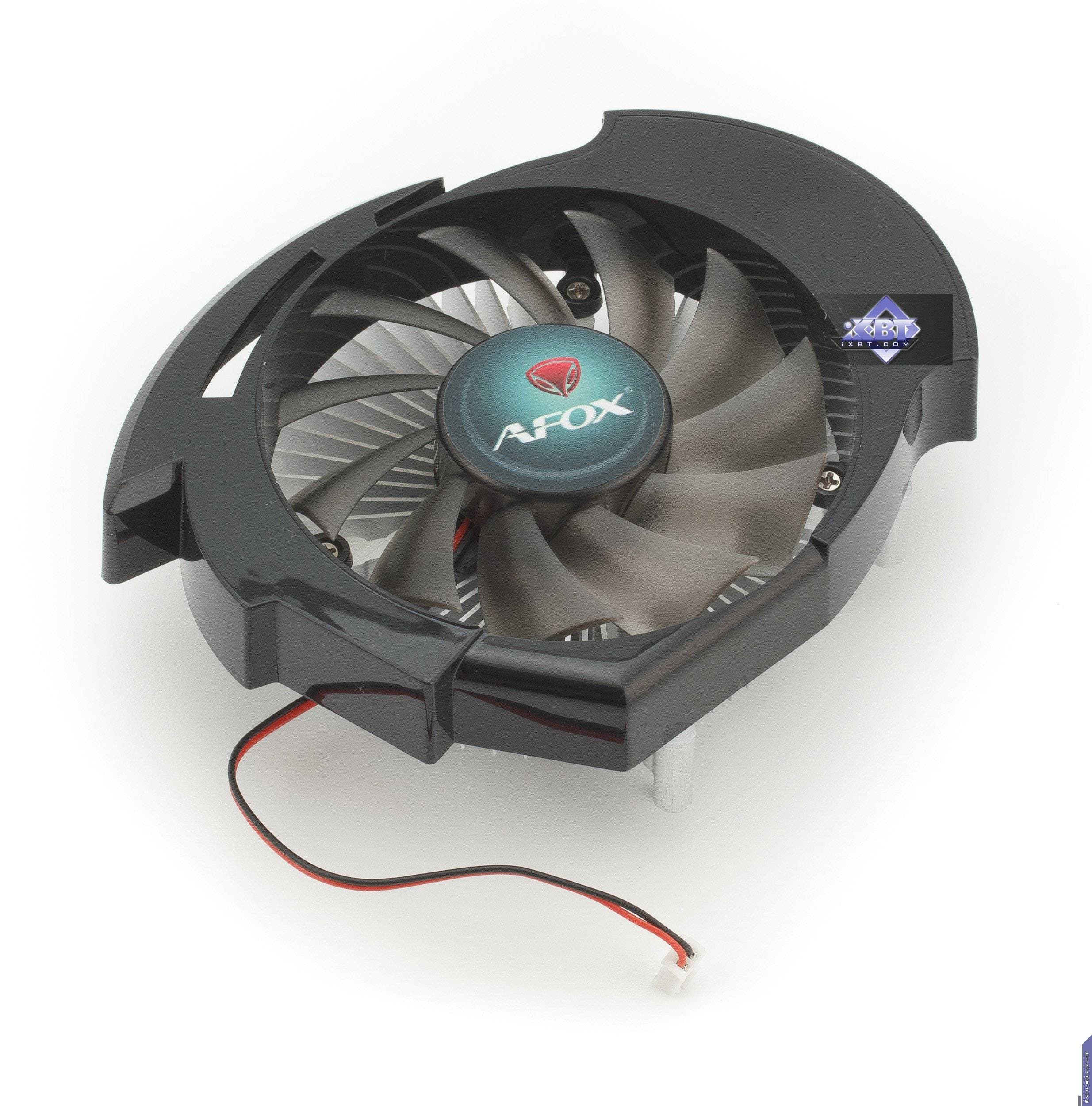

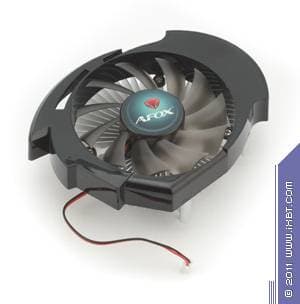

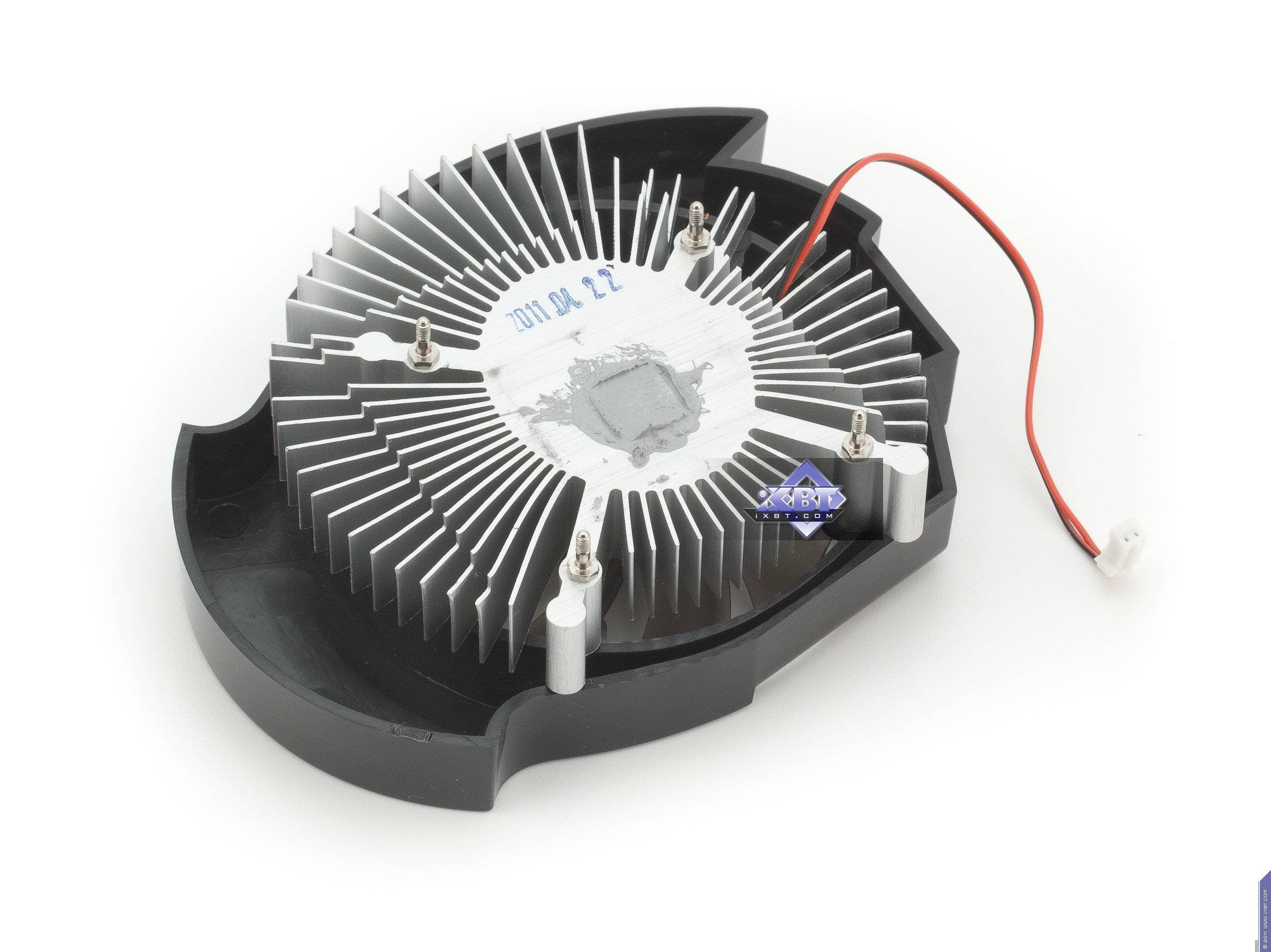

AFox Geforce GT 440 (AF440-1024D5H1) 1024 МБ 128-битной GDDR5 PCI-E
Аналогичное предыдущему устройство, разница лишь в размерах радиатора, ну и в дизайне кожуха. Микросхемы памяти без охлаждения, шум от работы кулера минимален (его практически нет).

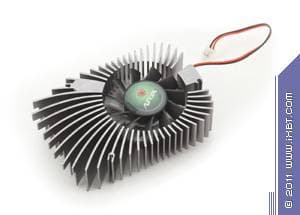

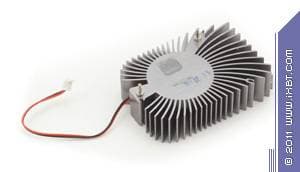

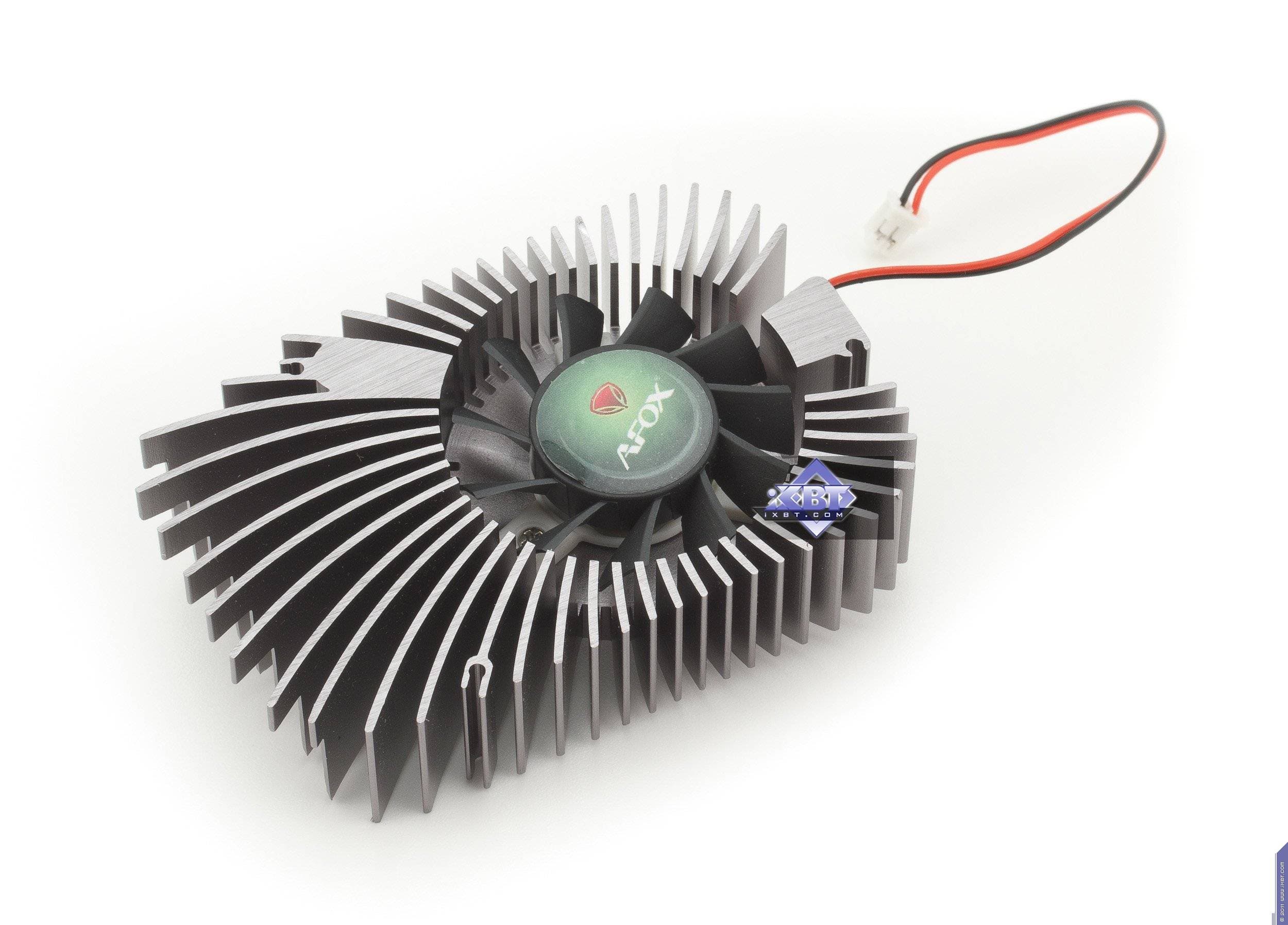

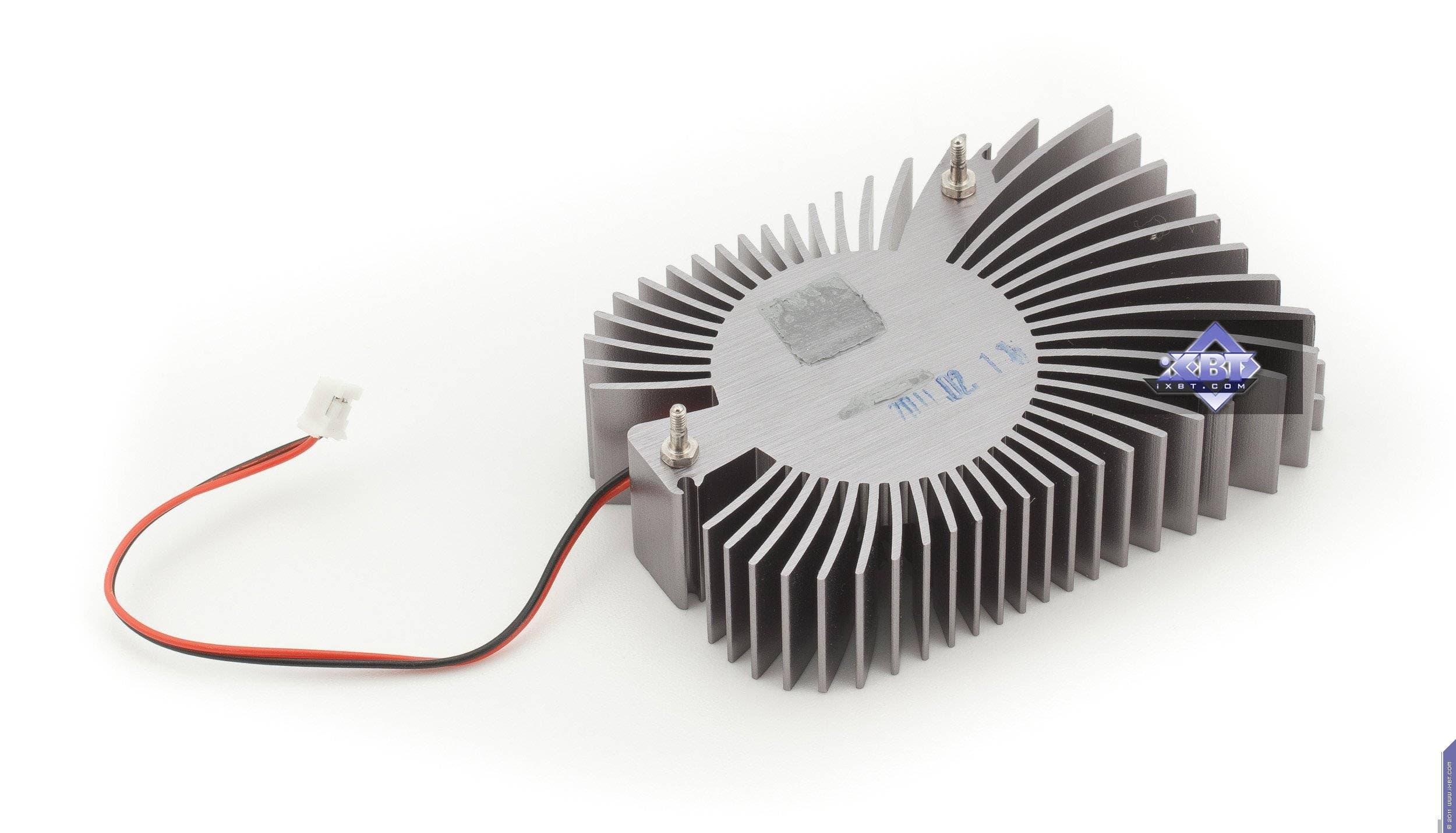

AFox Geforce GT 430 Low Profile (AF430-1024D3L2) 1024 МБ 128-битной DDR3 PCI-E
А в данном случае вообще использован маленький банальный кулер: радиатор с небольшим вентилятором, который смещен относительно центра — наверное, исключительно из дизайнерских соображений. Кулер весьма шумный. К тому же совершенно непонятно, зачем сделали радиатор такой высоты, которая заставляет карту занимать больше одного слота в системном блоке (это резко снижает ее востребованность в миниатюрных корпусах). Более того, анализ температурного режима показал, что такой кулер явно избыточен.

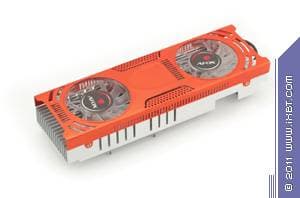

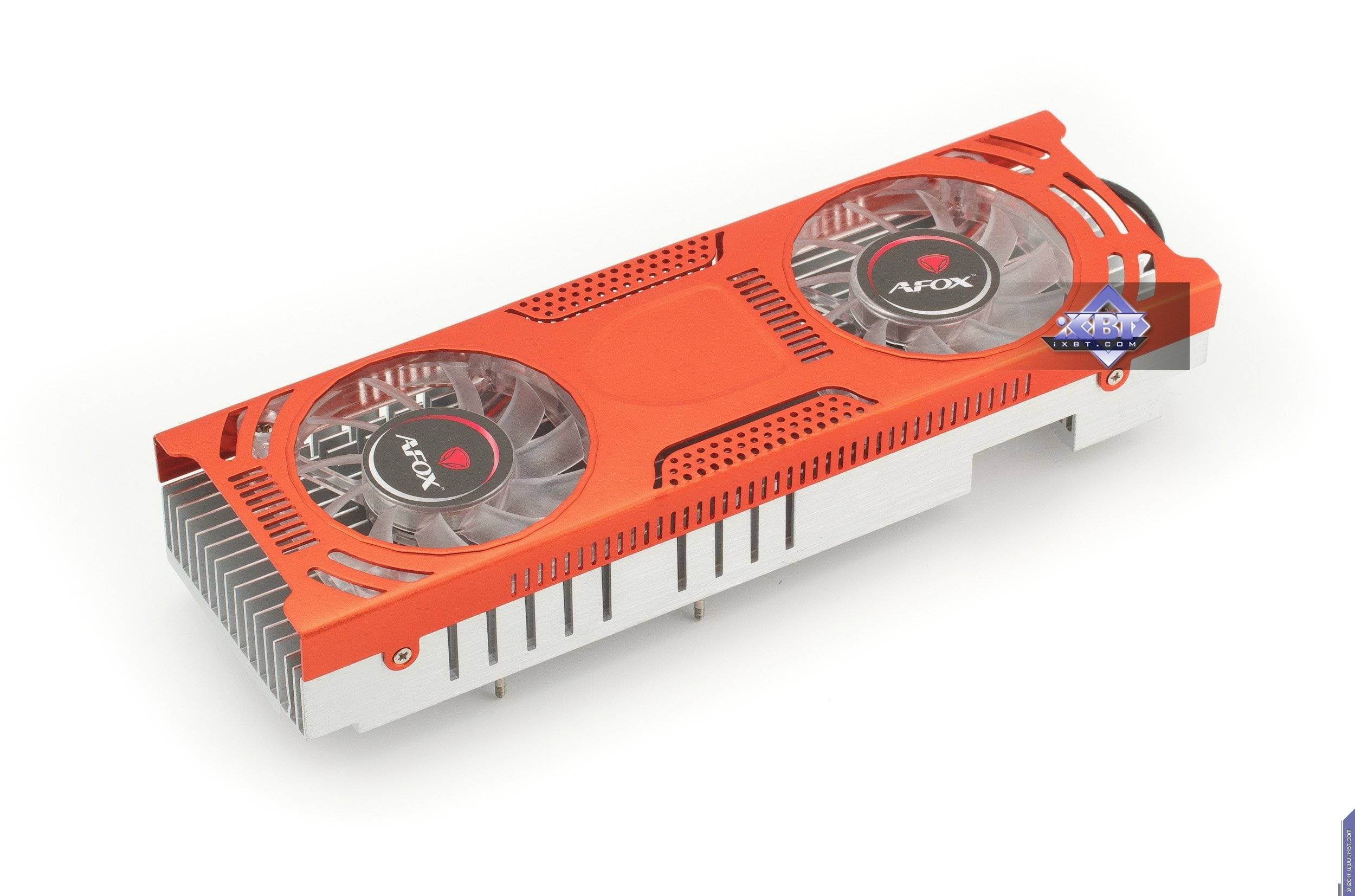

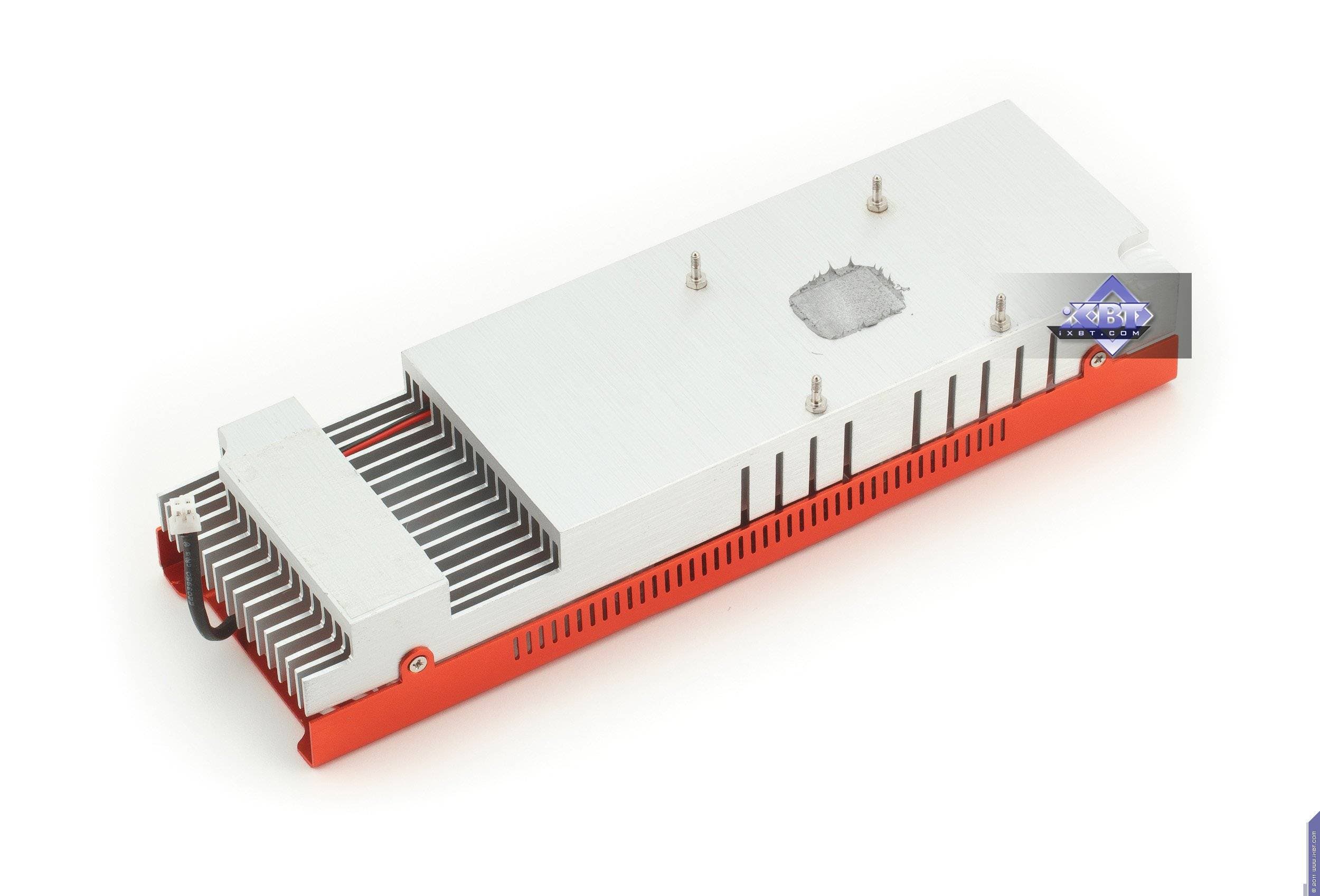

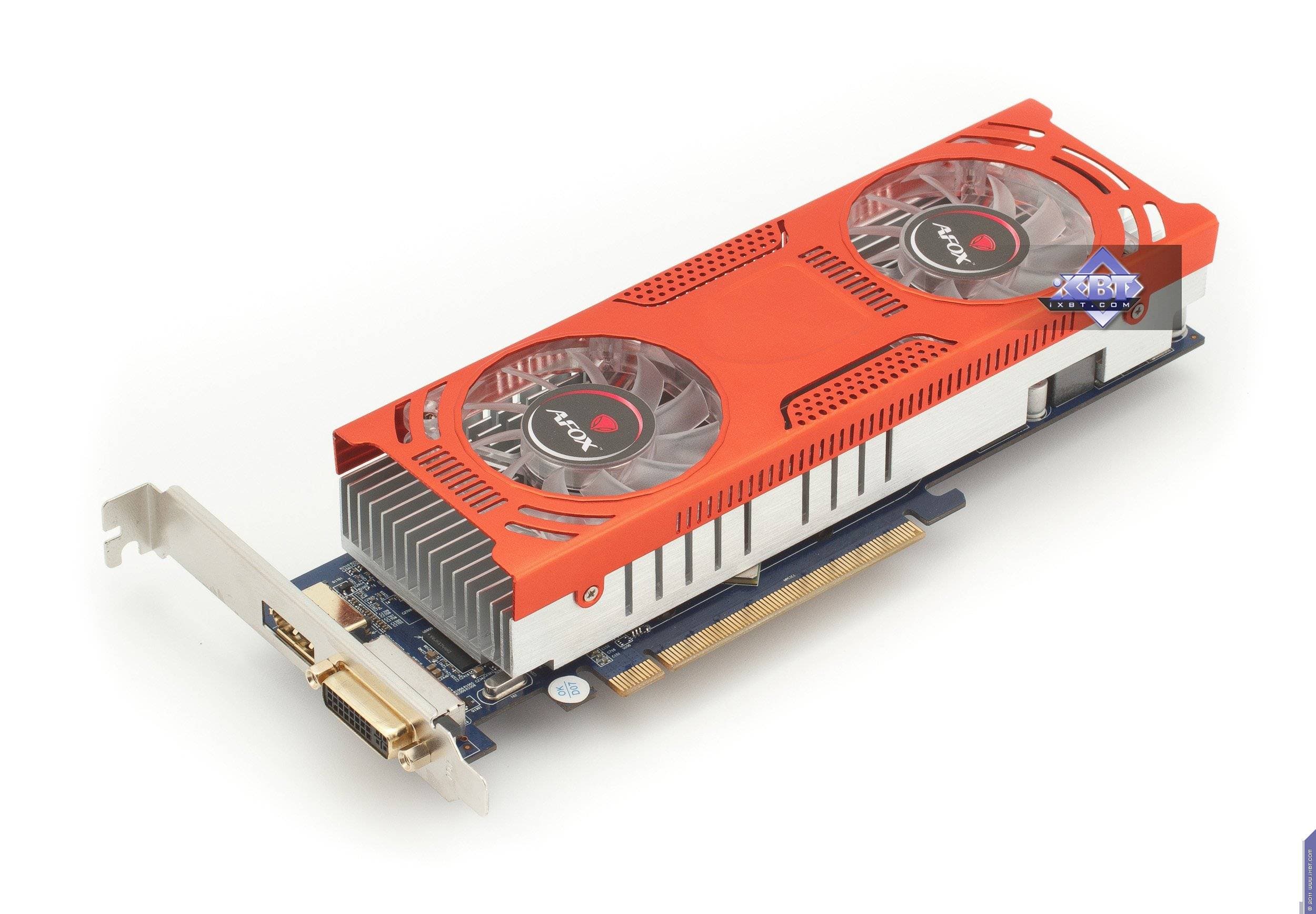

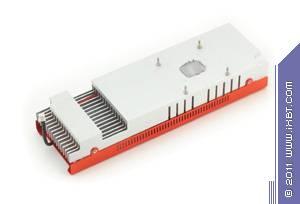

AFox Radeon HD 6850 Low Profile (AF6850-1024D5L1) 1024 МБ 256-битной GDDR5 PCI-E
А вот здесь устройство особое. HD 6850 — карта все же более высокого уровня, чем GT 440, и потому требует более эффективную СО. При этом данная модель имеет низкопрофильный дизайн, под который референсные кулеры явно не годятся. В итоге компанией AFox был разработан свой дизайн кулера, c длинным и толстым радиатором, тянущимся вдоль всей карты и охлаждающимся двумя небольшими вентиляторами. Однако такая СО получилась очень шумной: вентиляторы работают на высоких оборотах, но температуру ядра при этом низкой не назовешь — 75 градусов. Все же данная СО не столь эффективна — вероятно, нужны медные вставки и тепловые трубки.

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

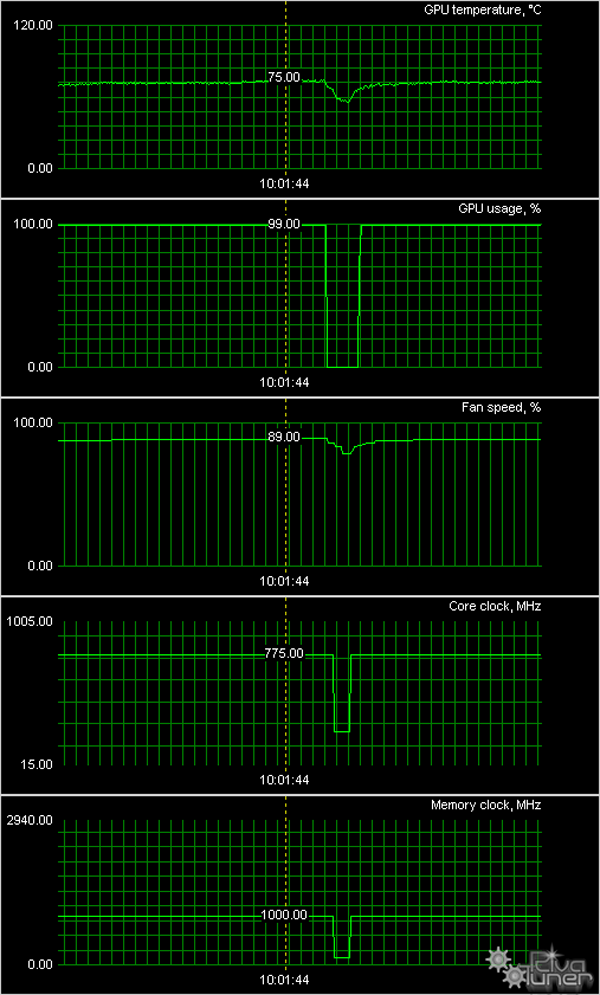

AFox Radeon HD 6850 Low Profile (AF6850-1024D5L1) 1024 МБ 256-битной GDDR5 PCI-E
AFox Geforce GT 430 Low Profile (AF430-1024D3L2) 1024 МБ 128-битной DDR3 PCI-E

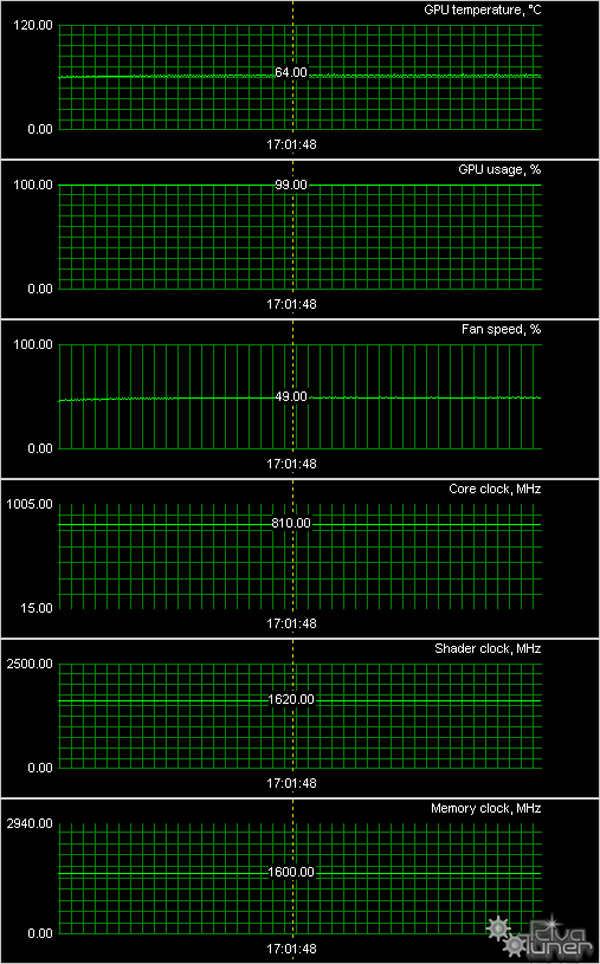

AFox Geforce GT 440 (AF440-1024D5H1) 1024 МБ 128-битной GDDR5 PCI-E
AFox Geforce GTS 450 (AF450-1024D5H2) 1024 МБ 128-битной GDDR5 PCI-E

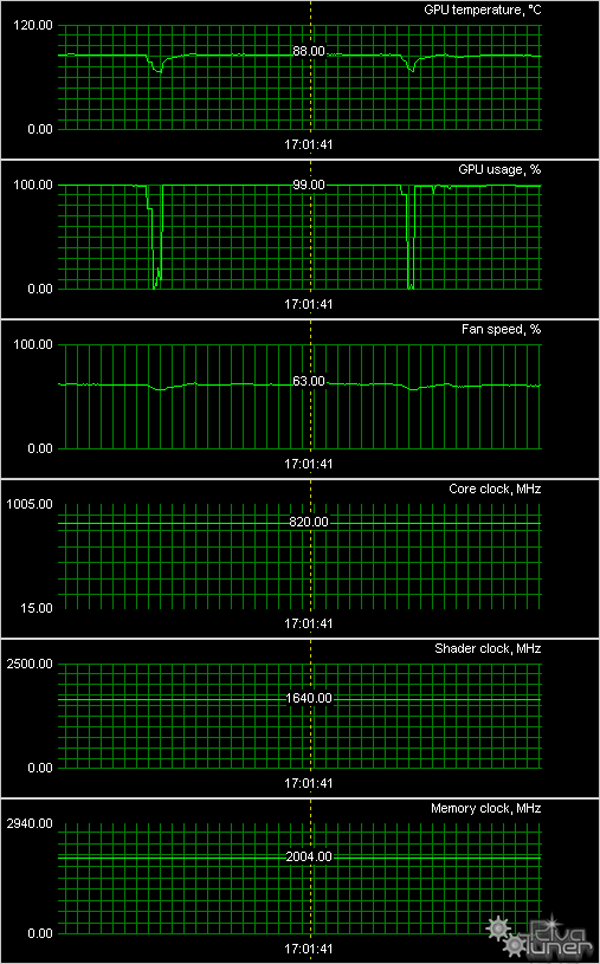

AFox Geforce GTX 560 (AF560-2048D5H1) 2048 МБ 256-битной GDDR5 PCI-E

Собственно, все основные моменты этого исследования уже изложены выше, графики лишь наглядно иллюстрируют сказанное — например, низкую эффективность СО у HD 6850, обеспечившую нагрев ядра до 75 градусов в сочетании с шумной работой вентиляторов.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

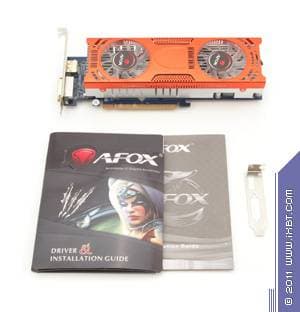

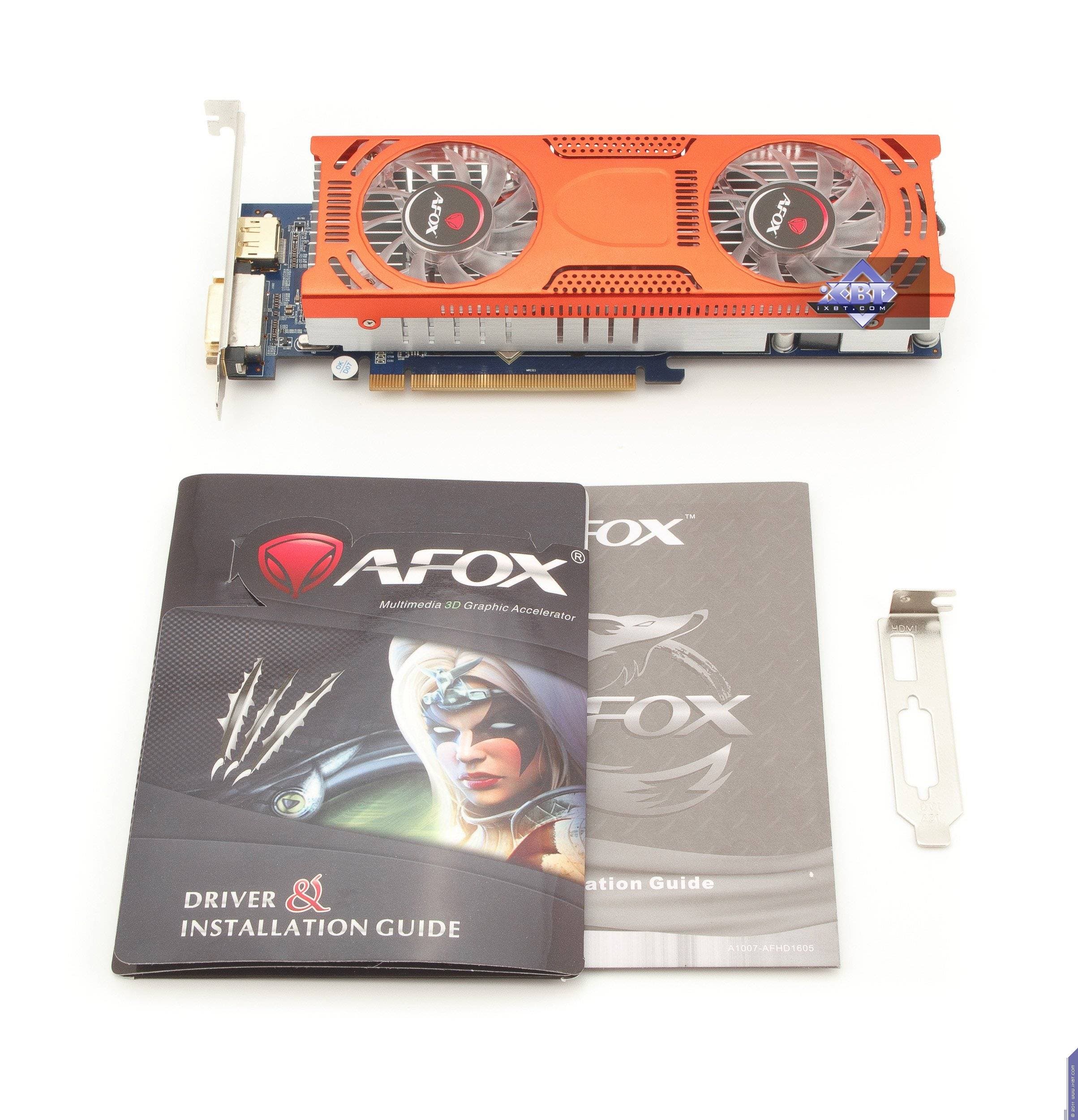

AFox Radeon HD 6850 Low Profile (AF6850-1024D5L1) 1024 МБ 256-битной GDDR5 PCI-E
Базовый комплект, плюс дополнительная планка для монтажа карты в низкопрофильные системы.

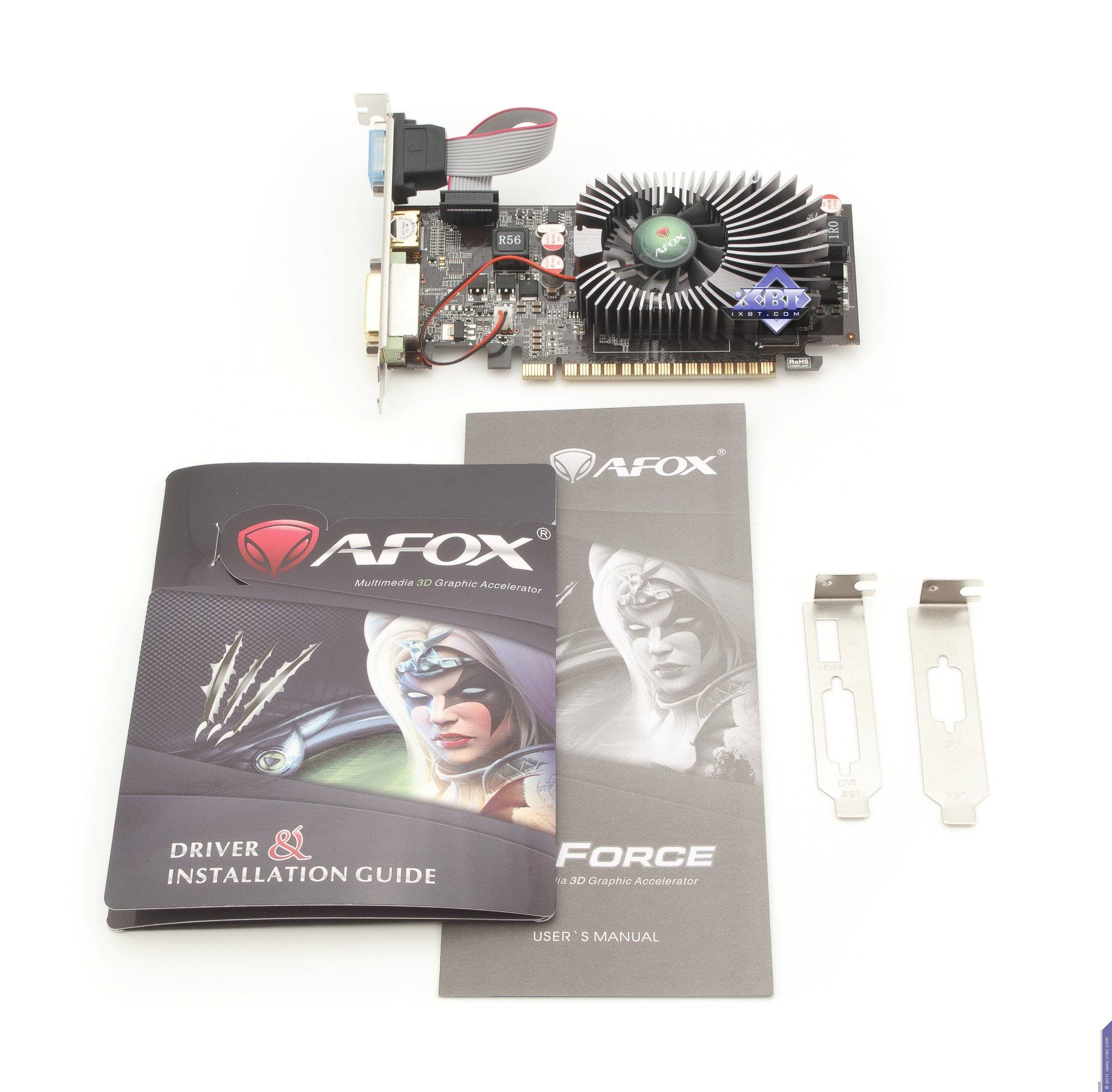

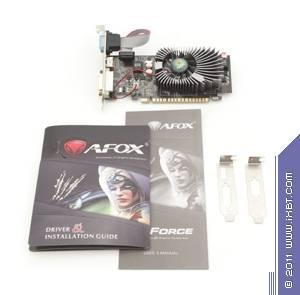

AFox Geforce GT 430 Low Profile (AF430-1024D3L2) 1024 МБ 128-битной DDR3 PCI-E
Полностью аналогичный комплект. Только выходных планок две (чтобы вывести верхний разъем VGA через соседний слот).

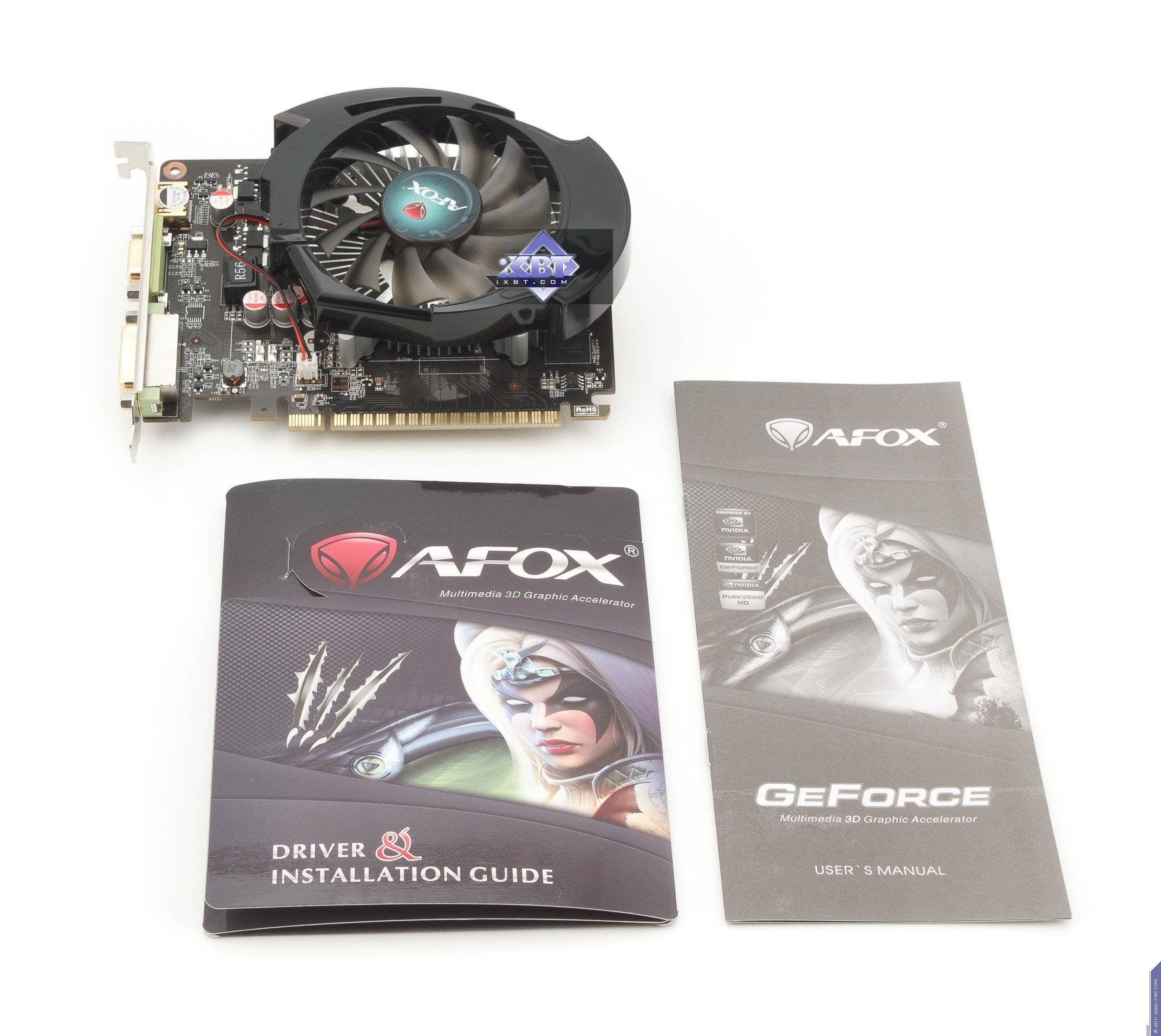

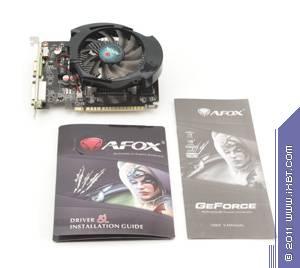

AFox Geforce GT 440 (AF440-1024D5H1) 1024 МБ 128-битной GDDR5 PCI-E
Базовый комплект.

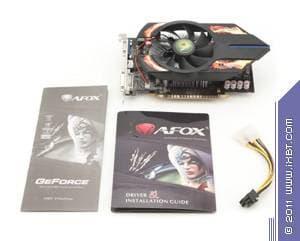

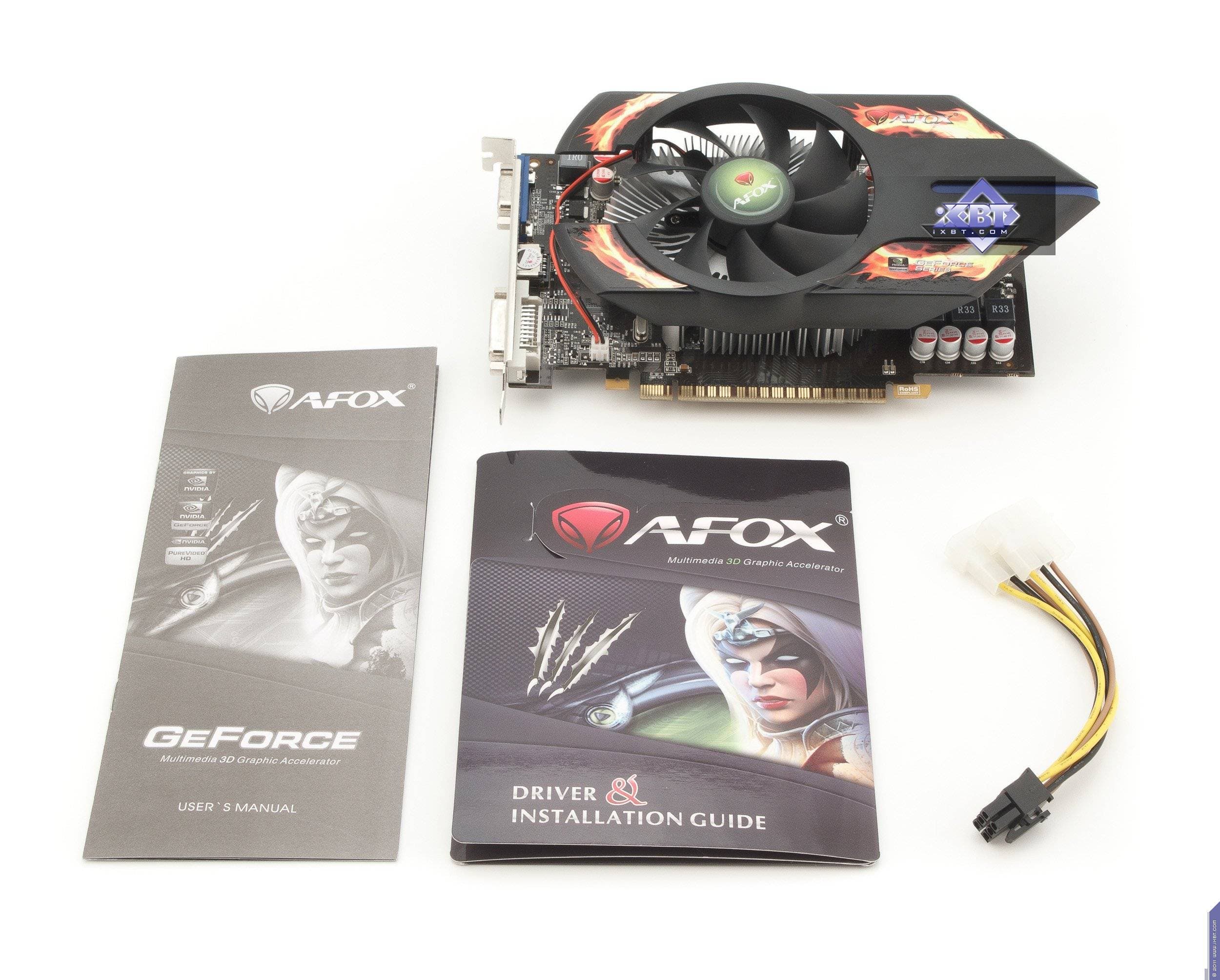

AFox Geforce GTS 450 (AF450-1024D5H2) 1024 МБ 128-битной GDDR5 PCI-E
Базовый комплект, плюс разветвитель питания.

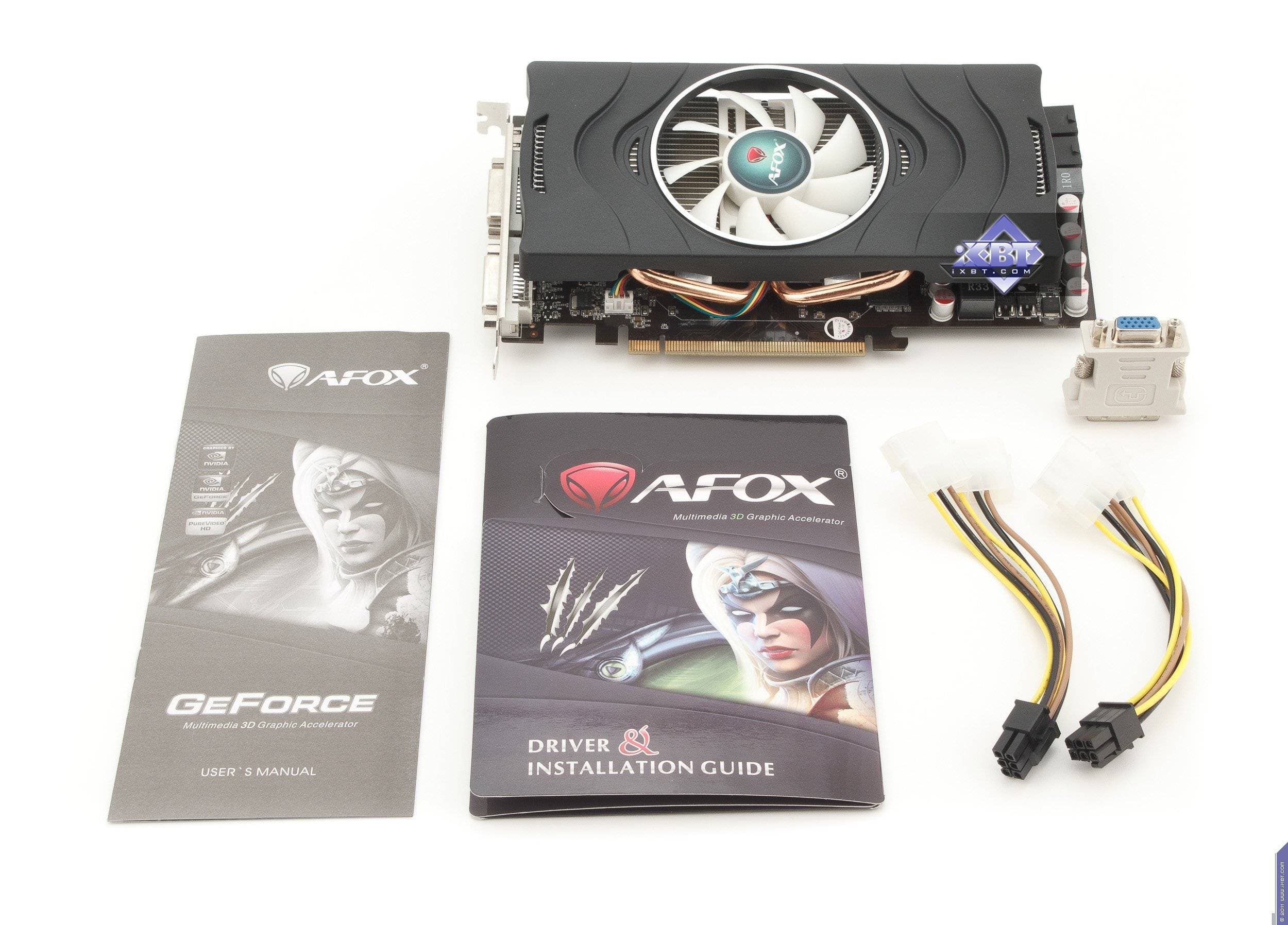

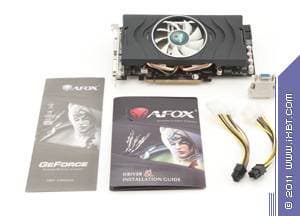

AFox Geforce GTX 560 (AF560-2048D5H1) 2048 МБ 256-битной GDDR5 PCI-E
Базовый комплект, плюс 2 разветвителя питания и адаптер DVI-to-VGA.

На очереди рассмотрение упаковок.

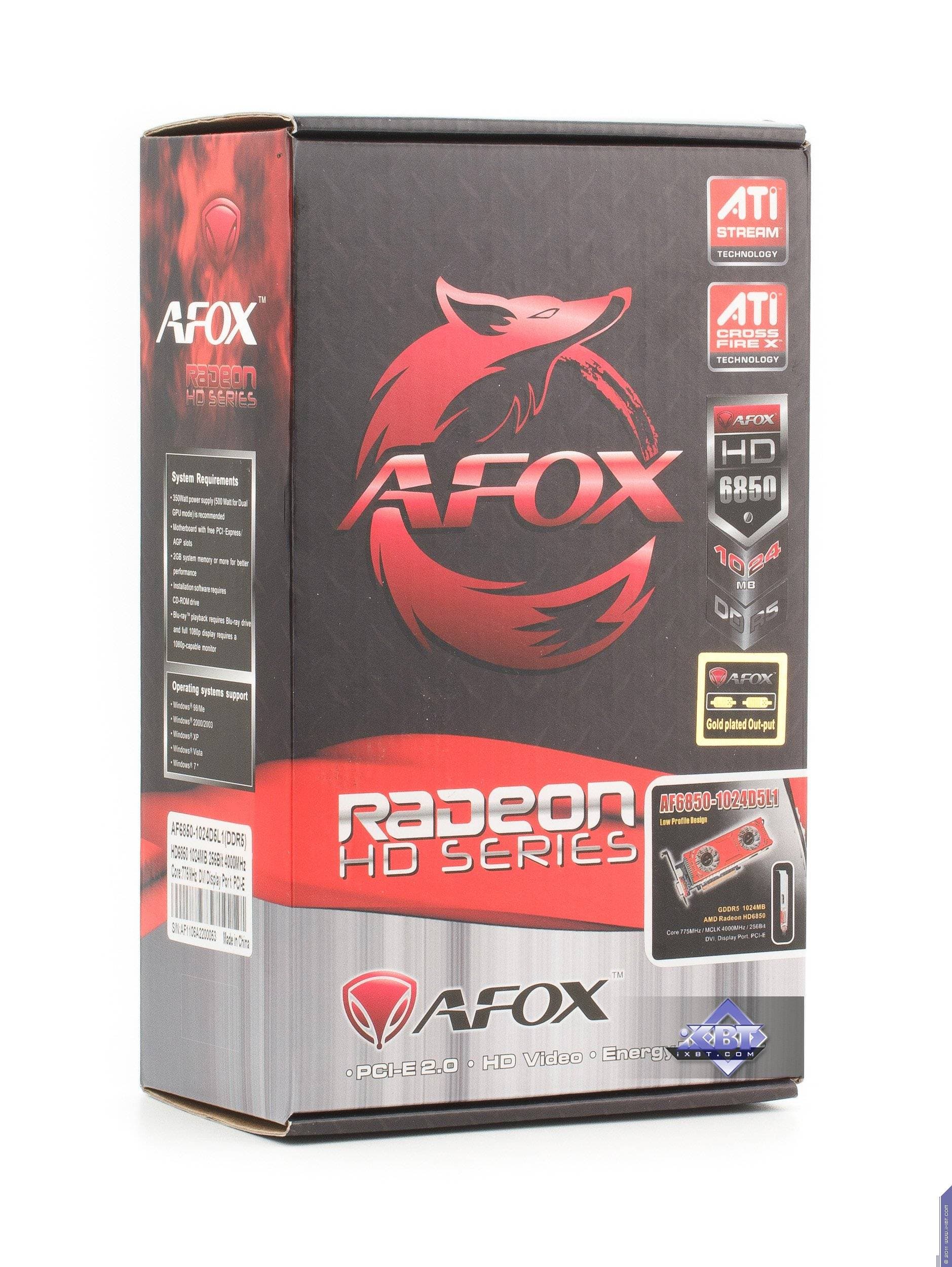

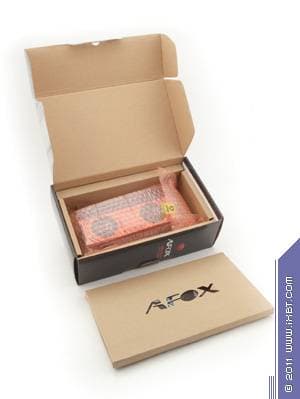

AFox Radeon HD 6850 Low Profile (AF6850-1024D5L1) 1024 МБ 256-битной GDDR5 PCI-E
Коробка из простого картона, покрытая фирменным глянцевым дизайнерским рисунком. Можно заметить, что в компании проморгали момент исчезновения бренда ATI (начиная с серии 6ххх). :-) Все надписи на коробке крайне детально характеризуют находящийся внутри продукт, включая и ширину шины обмена с памятью, и частоты работы. Внутри коробки — картонные отсеки для карты и комплекта, при этом видеокарта находится в двух пакетах, один из которых мягкий, то есть сохранность при перевозке гарантирована.

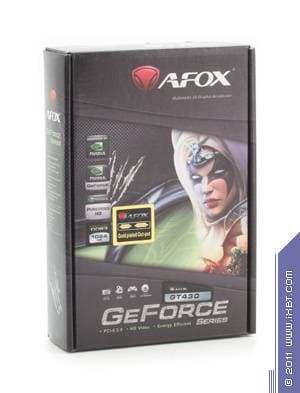

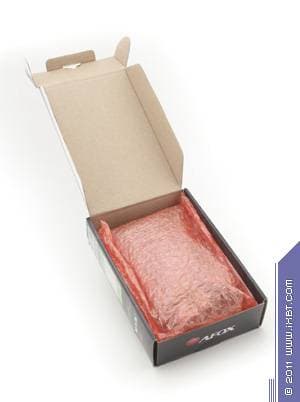

AFox Geforce GT 430 Low Profile (AF430-1024D3L2) 1024 МБ 128-битной DDR3 PCI-E
Небольшой бокс, имеющий чуть другой дизайн (как разделение AMD/Nvidia), внутри карта в мягком пакете. Размеры коробки небольшие, поэтому карта внутри не болтается.

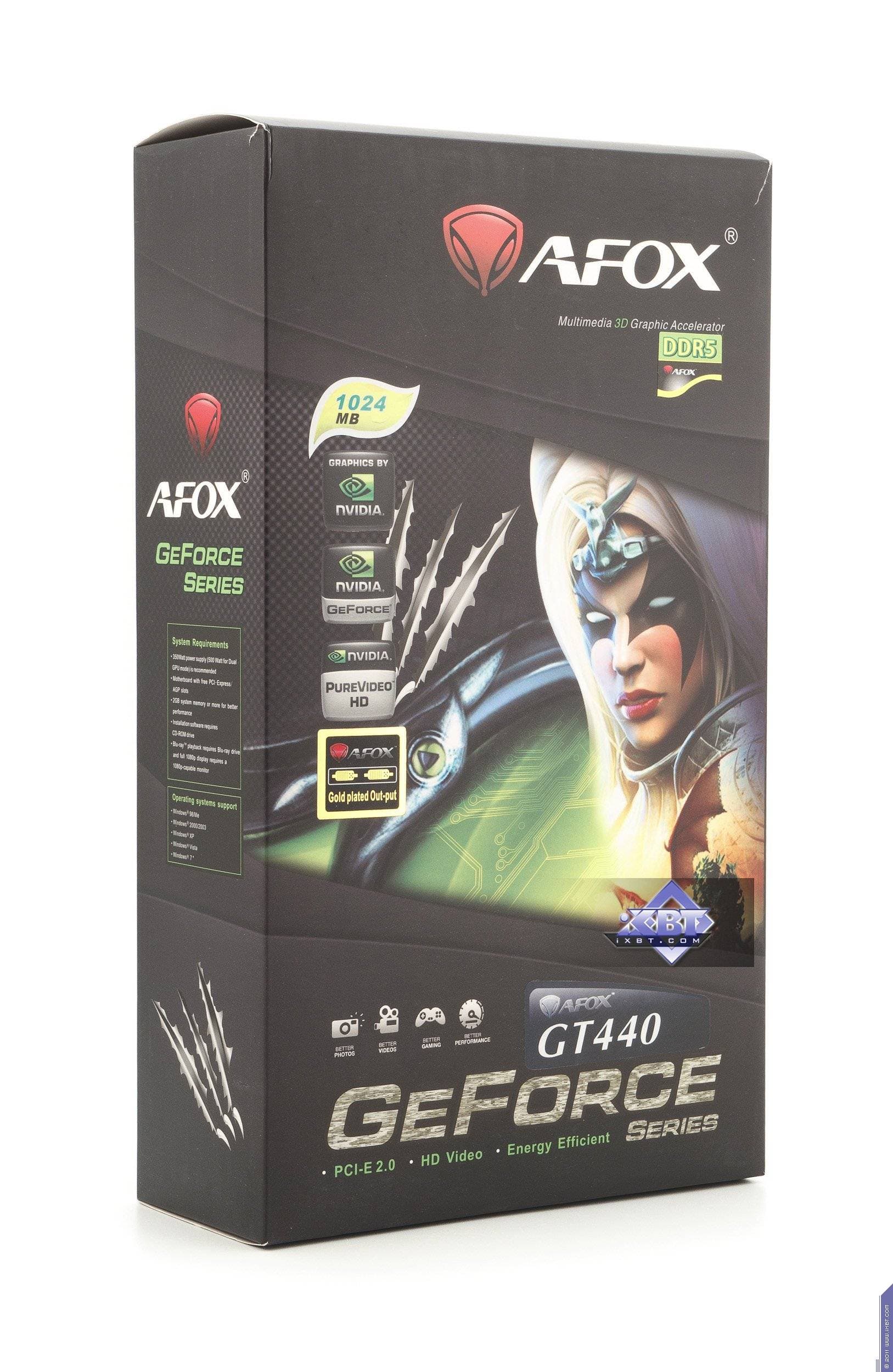

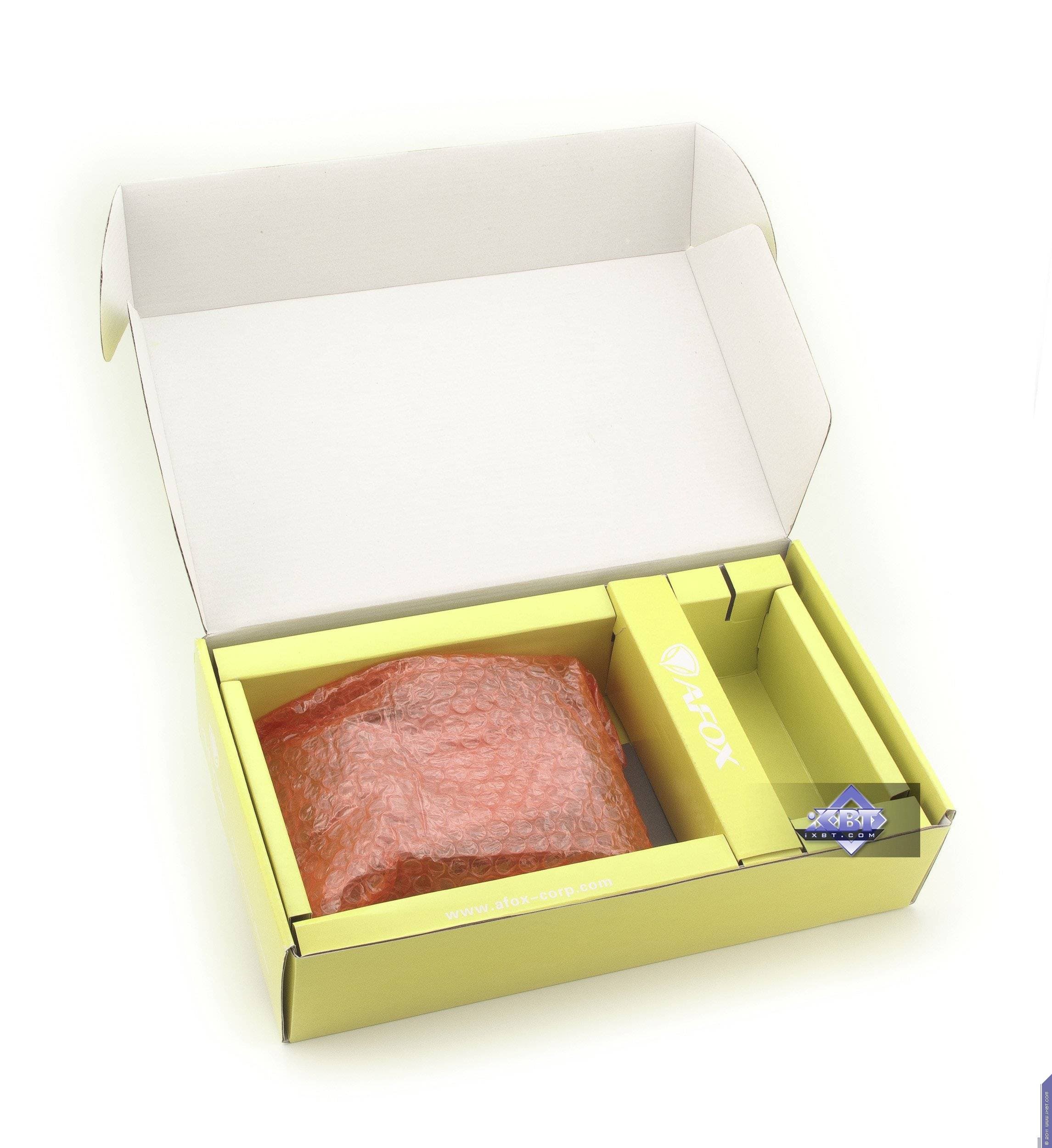

AFox Geforce GT 440 (AF440-1024D5H1) 1024 МБ 128-битной GDDR5 PCI-E
В данном случае внешняя упаковка иного плана: суперобложка, внутри которой уже находится картонная коробка. На супере также детально приведены все характеристики карты, включая частоты работы и шину. Внутри отсеки: отсек для карты превосходит ее размеры, поэтому она мотается по коробке при перевозке, что не есть правильно. Однако карта упакована в толстый мягкий пакет.

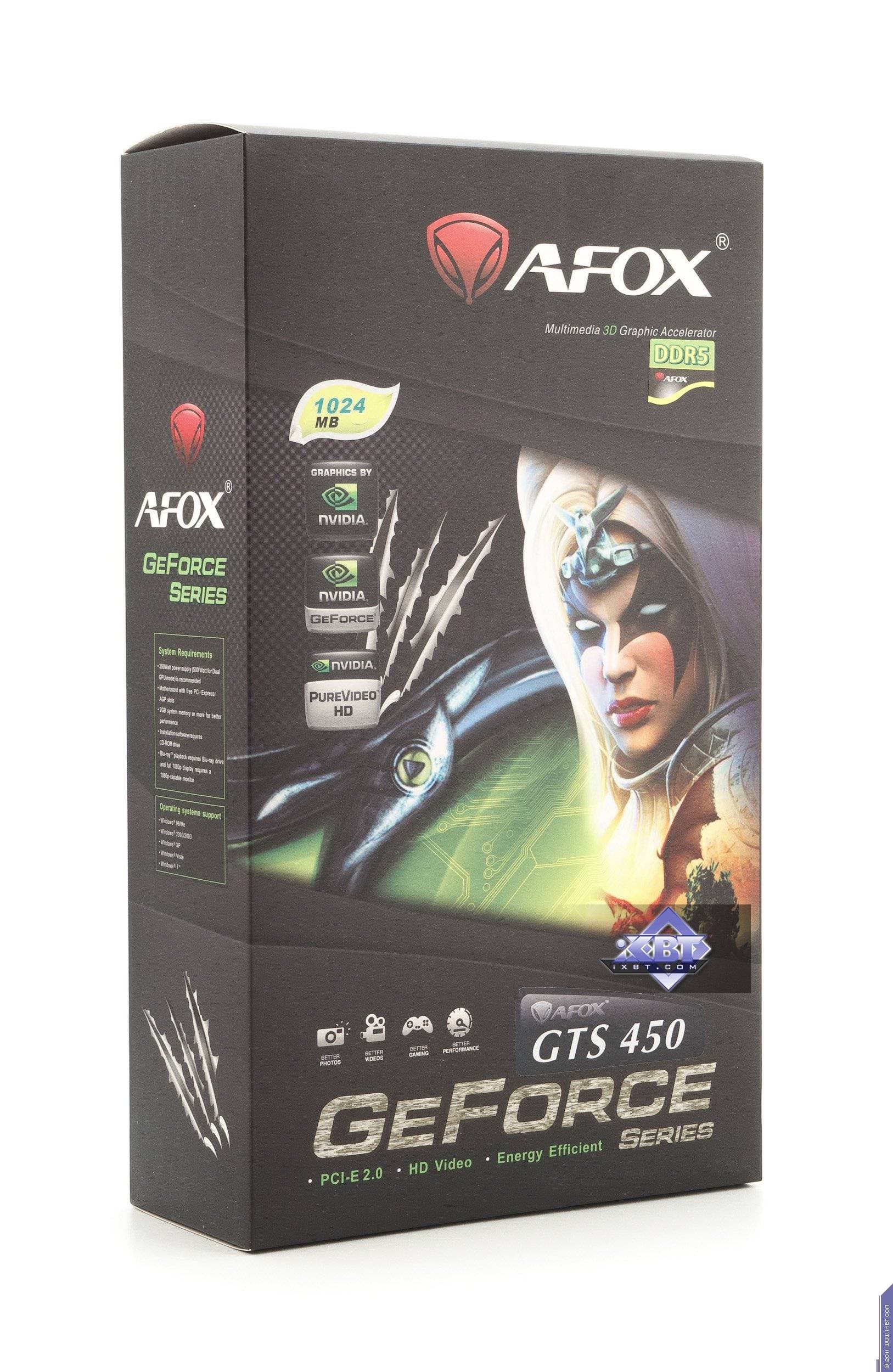

AFox Geforce GTS 450 (AF450-1024D5H2) 1024 МБ 128-битной GDDR5 PCI-E
Полностью аналогичная упаковка, разница лишь в размерах карты, которая уже заполняет собой весь отсек и потому не болтается при перевозке.

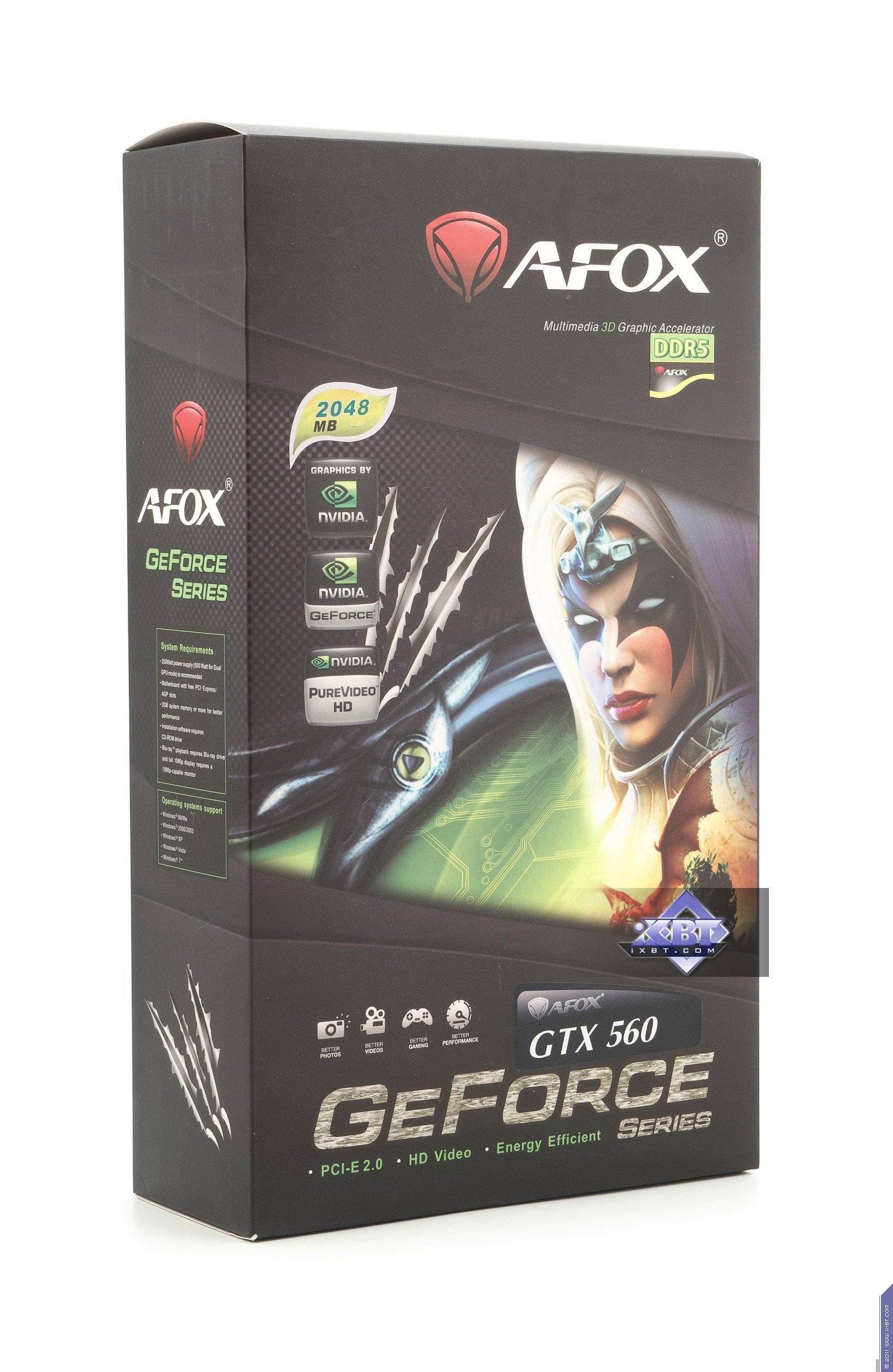

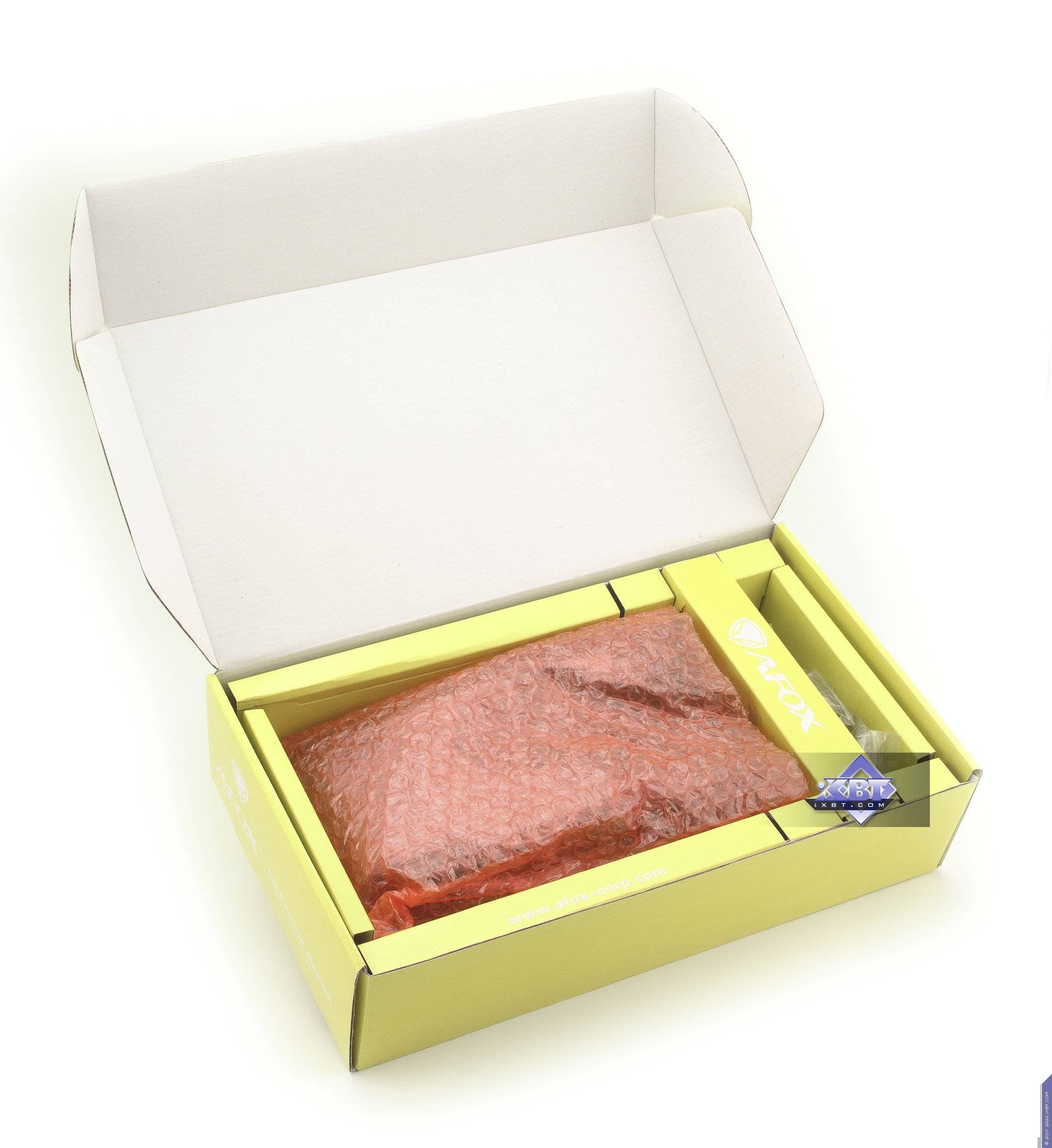

AFox Geforce GTX 560 (AF560-2048D5H1) 2048 МБ 256-битной GDDR5 PCI-E
Все идентично.

Установка и драйверы

Конфигурация тестового стенда:

• Компьютер на базе Intel Core i7-975 (Socket 1366)
  • процессор Intel Core i7-975 (3340 МГц);
  • системная плата Asus P6T Deluxe на чипсете Intel X58;
  • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
  • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
  • блок питания Tagan TG900-BZ 900 Вт.
• операционная система Windows 7 64-битная; DirectX 11;
• монитор Dell 3007WFP (30″);
• драйверы ATI версии Catalyst 11.9; Nvidia версии 285.62

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

• Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
  Благодарим компанию Nvidia за предоставление лицензионного продукта.


• Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
  Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.


• 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.


• Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.


• Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
  Благодарим компанию Nvidia за предоставление лицензионного продукта.


• Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
  Благодарим компанию Nvidia за предоставление лицензионного продукта.


• Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
  Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.


• Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
  Благодарим компанию AMD за предоставление лицензионного продукта.


• Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).


• Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
  Благодарим компанию Nvidia за предоставление лицензионного продукта.



Полагаем, что знатоки в этой области смогут сделать выводы самостоятельно, и все наши пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд своего компьютера или собрать новый.

Тем, кто вообще не понимает, что́ такое ядро, почему в нем какие-то процессоры, что́ такое потоки и пр. — им есть резон ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

Особо отмечу: наши тесты показали, что разницы в производительности между 1-гигабайтным и 2-гигабайтным вариантами GTX 560 практически нет. Отличия не превышают 2%, то есть укладываются в стандартный разброс результатов, так что на диаграммах GTX 560 с 2 ГБ памяти не представлена.

1. Unigine Tropics Benchmark
   • Все разрешения на одной странице, No AA, No AF
     • Разрешение 1280×1024
     • Разрешение 1680×1050
     • Разрешение 1920×1200
     • Разрешение 2560×1600
   • Все разрешения на одной странице, AA 4x + AF 16x
     • Разрешение 1280×1024, AA+AF
     • Разрешение 1680×1050, AA+AF
     • Разрешение 1920×1200, AA+AF
     • Разрешение 2560×1600, AA+AF


2. Far Cry 2
   • Все разрешения на одной странице, No AA, No AF
     • Разрешение 1280×1024
     • Разрешение 1680×1050
     • Разрешение 1920×1200
     • Разрешение 2560×1600
   • Все разрешения на одной странице, AA 4x + AF 16x
     • Разрешение 1280×1024, AA+AF
     • Разрешение 1680×1050, AA+AF
     • Разрешение 1920×1200, AA+AF
     • Разрешение 2560×1600, AA+AF


3. Unigine Heaven Benchmark DirectX 11.0
   • Все разрешения на одной странице, No AA, No AF
     • Разрешение 1280×1024
     • Разрешение 1680×1050
     • Разрешение 1920×1200
     • Разрешение 2560×1600
   • Все разрешения на одной странице, AA 4x + AF 16x
     • Разрешение 1280×1024, AA+AF
     • Разрешение 1680×1050, AA+AF
     • Разрешение 1920×1200, AA+AF
     • Разрешение 2560×1600, AA+AF


4. Aliens versus Predator (2010)
   • Все разрешения на одной странице, No AA, No AF
     • Разрешение 1280×1024
     • Разрешение 1680×1050
     • Разрешение 1920×1200
     • Разрешение 2560×1600
   • Все разрешения на одной странице, AA 4x + AF 16x
     • Разрешение 1280×1024, AA+AF
     • Разрешение 1680×1050, AA+AF
     • Разрешение 1920×1200, AA+AF
     • Разрешение 2560×1600, AA+AF


5. Crysis Warhead, Cargo
   • Все разрешения на одной странице, No AA, No AF
     • Разрешение 1280×1024
     • Разрешение 1680×1050
     • Разрешение 1920×1200
     • Разрешение 2560×1600
   • Все разрешения на одной странице, AA 4x + AF 16x
     • Разрешение 1280×1024, AA+AF
     • Разрешение 1680×1050, AA+AF
     • Разрешение 1920×1200, AA+AF
     • Разрешение 2560×1600, AA+AF


6. Formula 1 (2010)
   • Все разрешения на одной странице, No AA, No AF
     • Разрешение 1280×1024
     • Разрешение 1680×1050
     • Разрешение 1920×1200
     • Разрешение 2560×1600
   • Все разрешения на одной странице, AA 4x + AF 16x
     • Разрешение 1280×1024, AA+AF
     • Разрешение 1680×1050, AA+AF
     • Разрешение 1920×1200, AA+AF
     • Разрешение 2560×1600, AA+AF


7. 3DMark 11 Graphics Marks
   • Все разрешения на одной странице, No AA, No AF
     • Разрешение 1280×1024
     • Разрешение 1680×1050
     • Разрешение 1920×1200
     • Разрешение 2560×1600
   • Все разрешения на одной странице, AA 4x + AF 16x
     • Разрешение 1280×1024, AA+AF
     • Разрешение 1680×1050, AA+AF
     • Разрешение 1920×1200, AA+AF
     • Разрешение 2560×1600, AA+AF


8. Colin McRae: DiRT2
   • Все разрешения на одной странице, No AA, No AF
     • Разрешение 1280×1024
     • Разрешение 1680×1050
     • Разрешение 1920×1200
     • Разрешение 2560×1600
   • Все разрешения на одной странице, AA 4x + AF 16x
     • Разрешение 1280×1024, AA+AF
     • Разрешение 1680×1050, AA+AF
     • Разрешение 1920×1200, AA+AF
     • Разрешение 2560×1600, AA+AF


9. Metro 2033
   • Все разрешения на одной странице, No AA, No AF
     • Разрешение 1280×1024
     • Разрешение 1680×1050
     • Разрешение 1920×1200
     • Разрешение 2560×1600
   • Все разрешения на одной странице, AA 4x + AF 16x
     • Разрешение 1280×1024, AA+AF
     • Разрешение 1680×1050, AA+AF
     • Разрешение 1920×1200, AA+AF
     • Разрешение 2560×1600, AA+AF


10. Just Cause 2
    • Все разрешения на одной странице, No AA, No AF
      • Разрешение 1280×1024
      • Разрешение 1680×1050
      • Разрешение 1920×1200
      • Разрешение 2560×1600
    • Все разрешения на одной странице, AA 4x + AF 16x
      • Разрешение 1280×1024, AA+AF
      • Разрешение 1680×1050, AA+AF
      • Разрешение 1920×1200, AA+AF
      • Разрешение 2560×1600, AA+AF



Выводы

Напомню, что мы ввели Рейтинг ускорителей iXBT.com, который демонстрирует функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 430 (то есть сочетание скорости и функций GT 430 приняты за 100%). Давайте посмотрим, какую картину мы имеем, если взять выборку только по картам среднего и младшего ценового уровня.

Рейтинг 3D-ускорителей iXBT.com

GTX 560 проигрывает сопернику в лице Radeon HD 6870, имея при этом более высокую цену. GTS 450 идет почти на уровне с конкурентами, а вот GT 440/430 находятся в аутсайдерах, уступая даже своему прямому конкуренту в лице Radeon HD 6570. И лишь HD 6850 демонстрирует хорошие показатели относительно своих соперников с близкой ценой.

Теперь глянем на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Ну и вот подтверждение наших слов: по сути, только HD 6850 оправдывает свою стоимость (это вообще самый полезный продукт в нашем рейтинге), а на карты семейства Geforce цены несколько завышены, поэтому они плетутся в самом конце (опережая только топовые ускорители, у которых соотношение цены и производительности хуже всегда).

Теперь давайте поговорим конкретно по картам.

AFox Geforce GTX 560 (AF560-2048D5H1) 2048 МБ 256-битной GDDR5 PCI-E — продукт собственного дизайна, имеет бонус в виде 2 гигабайт памяти, однако тесты показали, что никаких реальных дивидендов такой объем не приносит. Впрочем, уже есть сведения, что новая мощная игра BattleField 3 задействует 2 гигабайта памяти даже у таких ускорителей. Вместе с тем у карты есть и очевидный минус в виде завышения минимальных оборотов кулера — который, к счастью, исправляется при помощи настроек в драйвере.

AFox Geforce GTS 450 (AF450-1024D5H2) 1024 МБ 128-битной GDDR5 PCI-E — продукт собственного дизайна, имеет все достоинства референсной GTS 450, однако СО в данном случае подкачала: кулер шумит и не поддается регулировке. Ну и надеюсь, что у розничных продуктов не будет проколов в виде 512 мегабайт памяти вместо 1024.

AFox Radeon HD 6850 Low Profile (AF6850-1024D5L1) 1024 МБ 256-битной GDDR5 PCI-E — продукт собственного дизайна, очень интересный отсутствием внешнего питания и низкопрофильностью. Однако и здесь подвела шумность и невысокая эффективность СО. Увы. Обидно видеть такую приятную карту с таким недостатком.

AFox Geforce GT 440 (AF440-1024D5H1) 1024 МБ 128-битной GDDR5 PCI-E — также продукт собственного дизайна, просто хороший ускоритель своего уровня. Опять же, надеюсь, что у серийно поставляемых карт не будет путаницы с частотами работы, и они будут установлены в полном соответствии с нормативами для GT 440.

AFox Geforce GT 430 Low Profile (AF430-1024D3L2) 1024 МБ 128-битной DDR3 PCI-E — это низкобюджетный продукт, имеющий, однако, чуть завышенную цену (не конкретная карта, а модели на базе GT 430 вообще). Что касается рассмотренной карты, то у нее лишь один минус — толстый кулер, занимающий больше 1 слота в системном блоке.

Надеемся, что инженеры AFox ликвидируют вышеуказанные недостатки, и тогда линейка их продуктов будет выглядеть более ярко и привлекательно.

Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

Мы долго раздумывали, и в итоге с большой натяжкой присудили награды в номинации «Оригинальный дизайн» (за январь 2012 года) следующим картам:

• AFox Radeon HD 6850 Low Profile (AF6850-1024D5L1) 1024 МБ 256-битной GDDR5 PCI-E — за оригинальность дизайна в целом
• AFox Geforce GT 440 (AF440-1024D5H1) 1024 МБ 128-битной GDDR5 PCI-E — за компактность и малошумность

Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
