Лето 2005 года в разгаре. Уже увидел свет новый продукт NVIDIA — GeForce 7800GTX, завоевавший вершину Олимпа 3D-графики. Не так давно вышел наш материал, который должен был по идее поставить точку в рассмотрении продуктов предыдущего поколения, коих мы уже немало изучили.

Однако все же случилось нечто такое, что заставило нас вернуться к тематике GeForce 6800-карт. Многие читатели хорошо помнят, что еще в марте на выставке Cebit'2005 в Германии компания ASUS представляла уникальный продукт: видеокарту с двумя чипами GeForce 6800 Ultra, работающими, разумеется, в режиме SLI.

Мы уже с подобным решением (но от Gigabyte) сталкивались — это видеокарта 3D1, где на одной PCB размещены два комплекта GeForce 6600GT + микросхемы памяти. По сути это был тот же тандем 6600GT SLI, но в виде одной карты и работающий на повышенных частотах.

На вышеупомянутой выставке ASUS показал уникальную вещь, объединив две сами по себе сложнейшие видеокарты на одной PCB. Если взглянуть на фотографии такой платы (ниже), то сразу привлекают взгляд и размеры, и сложность разводки. В то время демонстрировался, по сути, муляж, неработающий сэмпл. К выставке Computex'2005, прошедшей в конце мая — начале июня на Тайване, ASUS уже основательно подготовился, и нам демонстрировалась уже работающая видеокарта. Об этом написал Александр Воробьев в своем репортаже с выставки.

Но все же в качестве тестовых образцов была выпущена карта с двумя GeForce 6800 GT, а не 6800 Ultra. Вероятно, нагрузка на блок питания карты и так очень велика, чтобы ставить туда « ультру» . И такие же карты, возможно, поступят в розничную продажу. Но к последнему вопросу мы вернемся позже.

Разумеется, любой читатель сразу задаст вопрос о целесообразности выпуска такого экстравагантного решения. Зачем мучиться, тратить огромные деньги на разработку, чтобы получить изделие, по скорости своей подчас даже слабее флагмана GeForce 7800 GTX, который однозначно будет дешевле?

Это вопрос очень сложный. Вероятно, преследуется две цели: подогревание интереса к бренду после выхода Gigabyte 3D1 (что-то вроде — « А мы можем сделать не только подобное, но и еще более мощное решение» ); а также отладка PCB для монтажа в последующем на нее уже GeForce 7800, ведь по пинам чипы GeForce 6800GT/Ultra и 7800GTX совместимы, и память используется по сути одна и та же. Могут быть внесены только косметические изменения в силовой блок.

А также любители экзотики и коллекционеры могут захотеть приобрести такой продукт, вот и третья цель выпуска. Давайте перейдем непосредственно к самой карте, ведь даже взгляд на нее может привести в разные чувства: от восторга, до полного неприятия.

Перед началом традиционного исследования ускорителя хочу сообщить о введении новации в нашем разделе, теперь почти все материалы будут сопровождаться видеороликами, которые в краткой форме, но более красочно « расскажут» о новинке. Будет три формата: наилучшее качество (MPEG1), среднее и низкое качество (WMV). Итак,

Плата

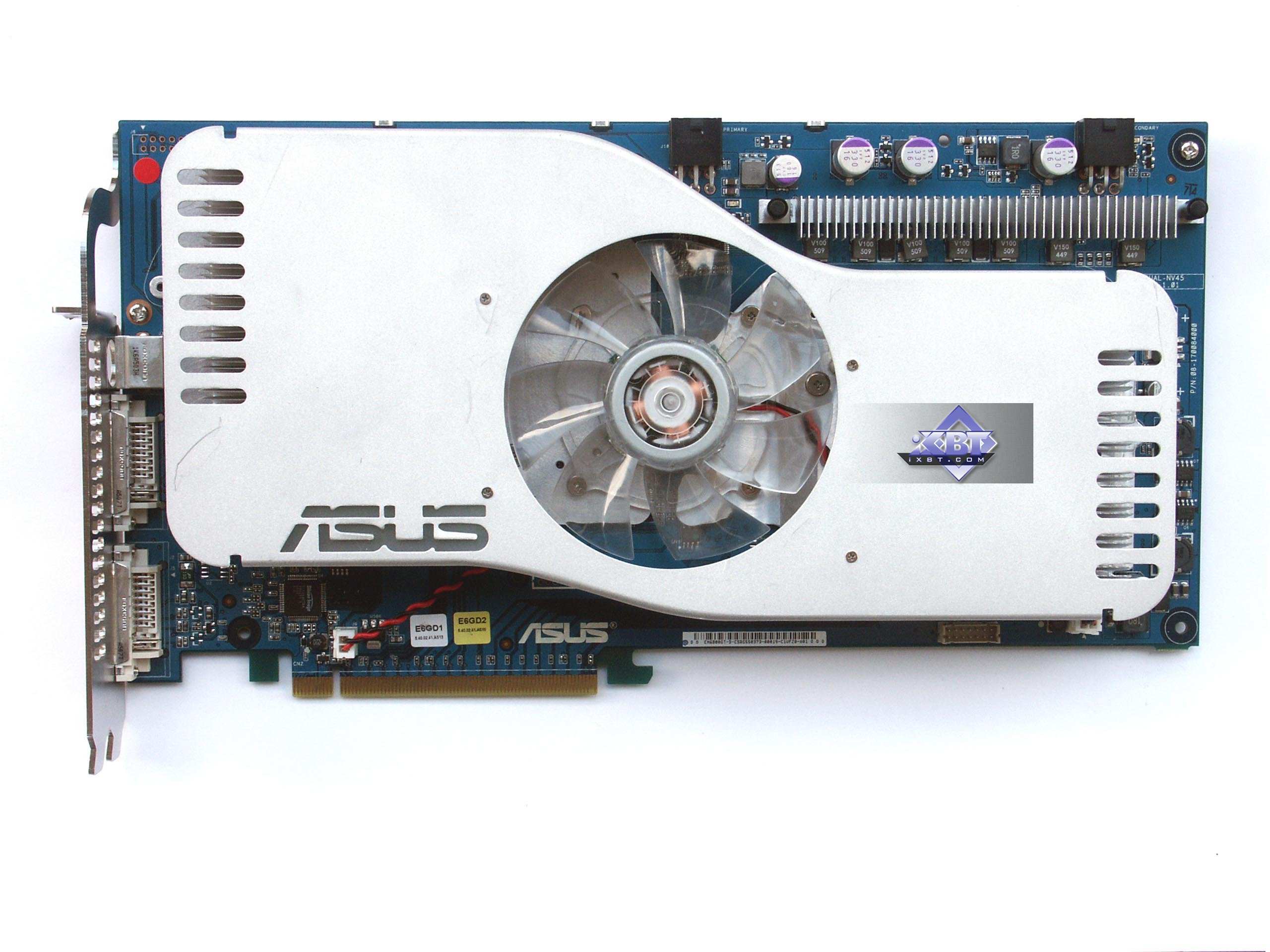

ASUS Dual 6800GT 2x256MB PCI-E
Интерфейс: PCI-Express x16

Частоты (чип/физическая по памяти (эффективная по памяти): 2 × 350/500 (1000) MHz (номинал — 350/500 (1000) МГц)

Ширина шины обмена с памятью: 2 × 256bit

Число вершинных конвейеров: 2 × 6

Число пиксельных конвейеров: 2 × 16

Размеры: 300x145x35mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: лазурно-синий.

Выходные гнезда: 2xDVI, S-Video.

VIVO: нет

TV-out: интегрирован в GPU.

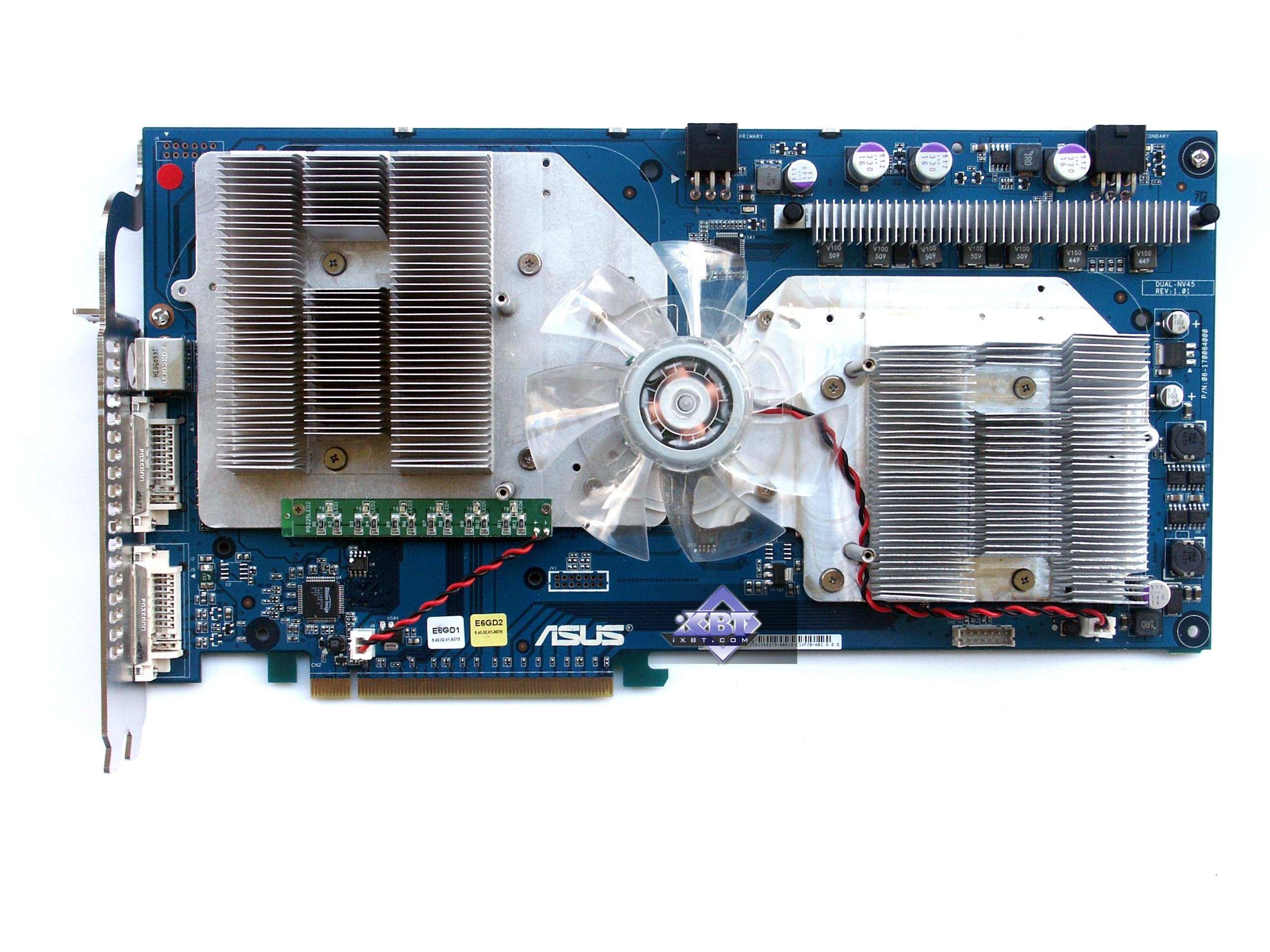

ASUS Dual 6800GT 2x256MB PCI-E
Карта имеет 2 × 256 МБ памяти GDDR3 SDRAM, размещенной в 16-ти микросхемах на лицевой стороне PCB.

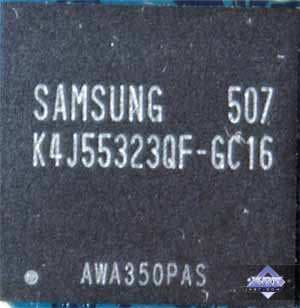

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.6 ns, что соответствует частоте работы 625 (1250) МГц.

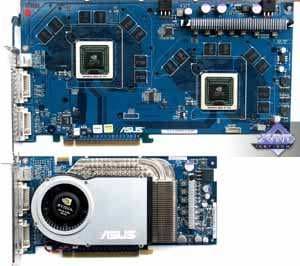

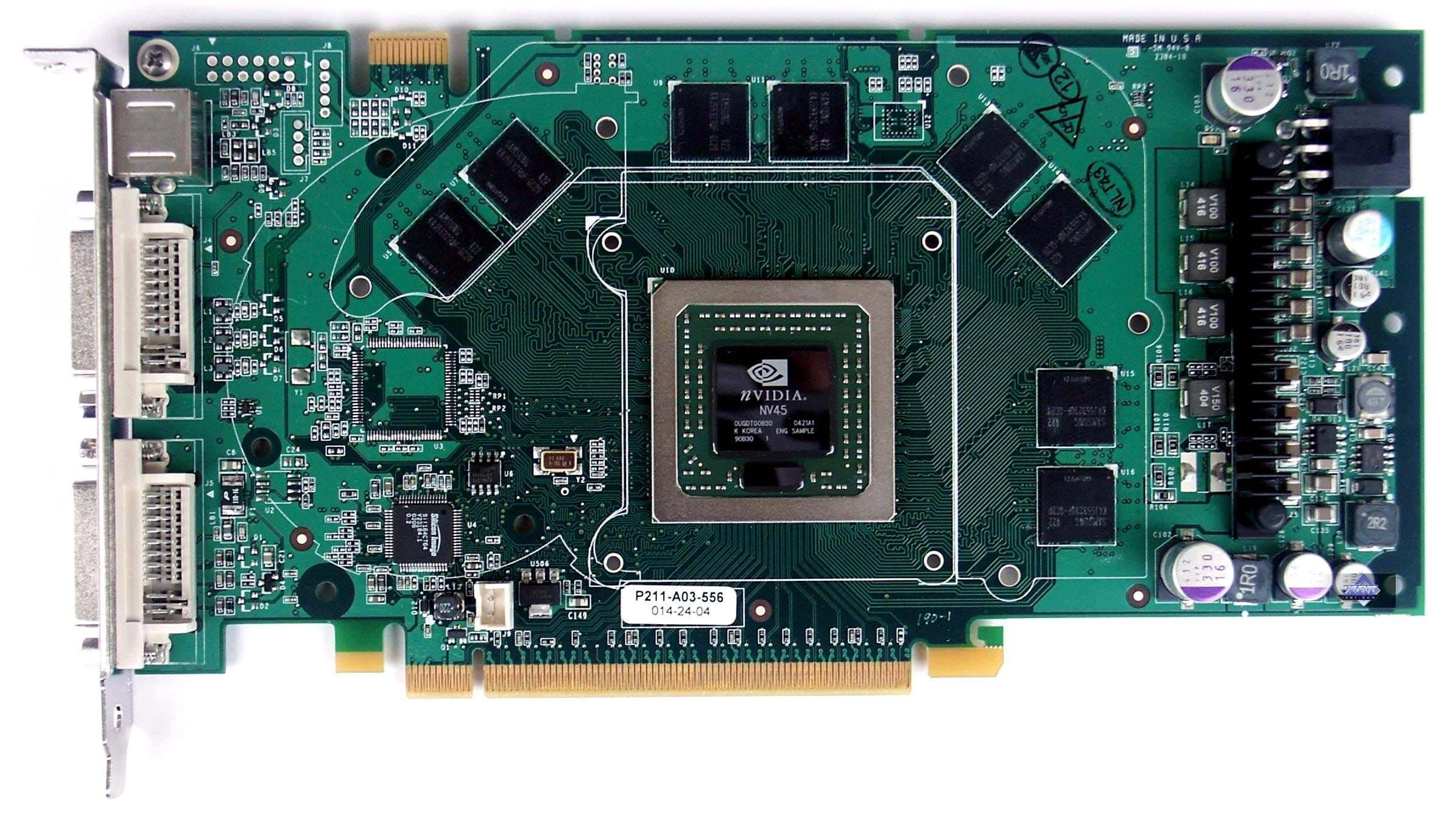

Сравнение с эталонным дизайном, вид спереди
ASUS Dual 6800GT 2x256MB PCI-E Reference card NVIDIA GeForce 6800 GT

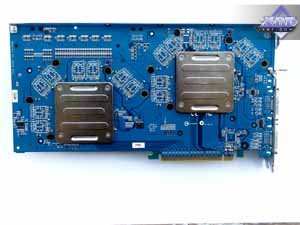

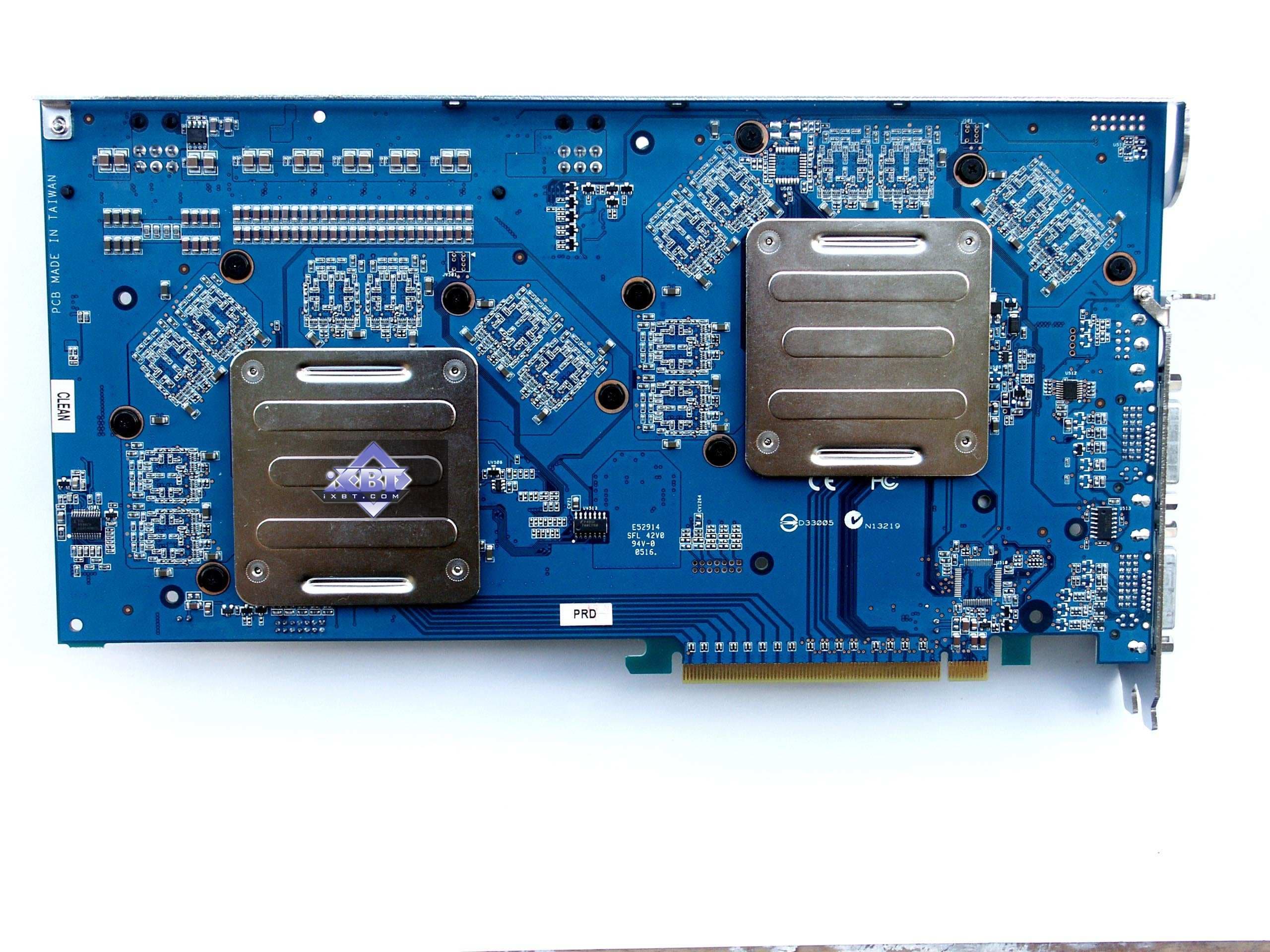

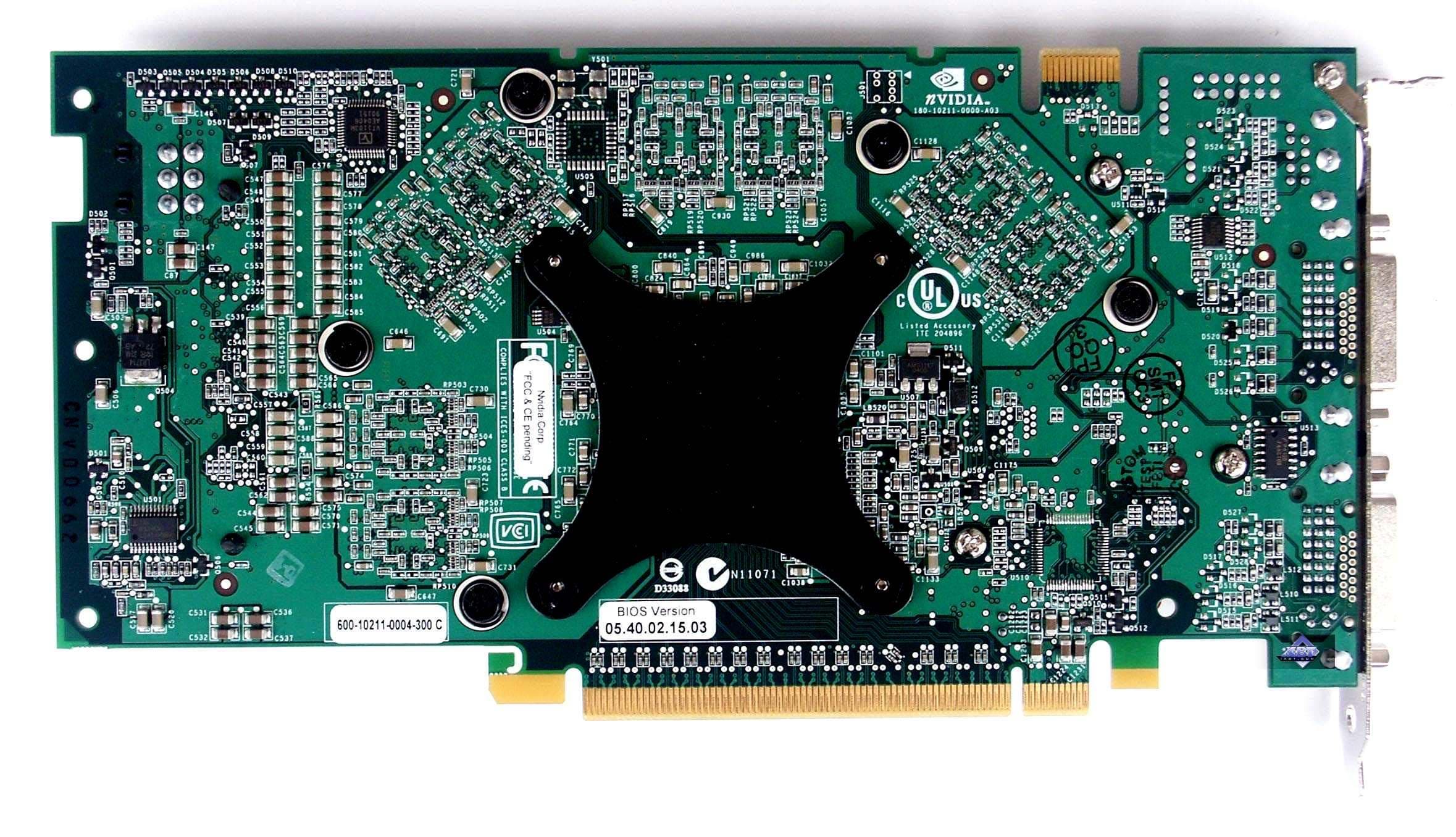

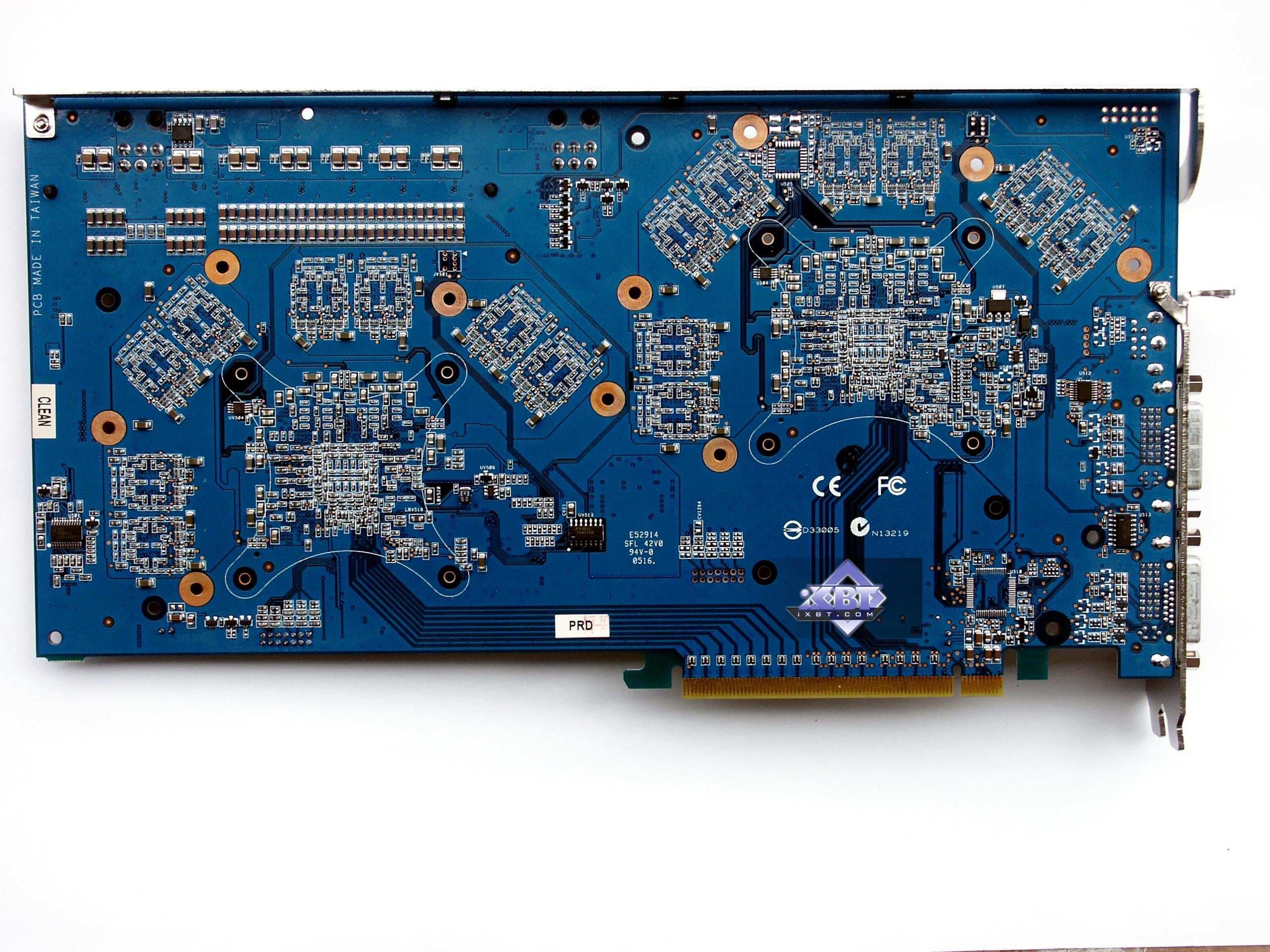

Сравнение с эталонным дизайном, вид сзади
ASUS Dual 6800GT 2x256MB PCI-E Reference card NVIDIA GeForce 6800 GT

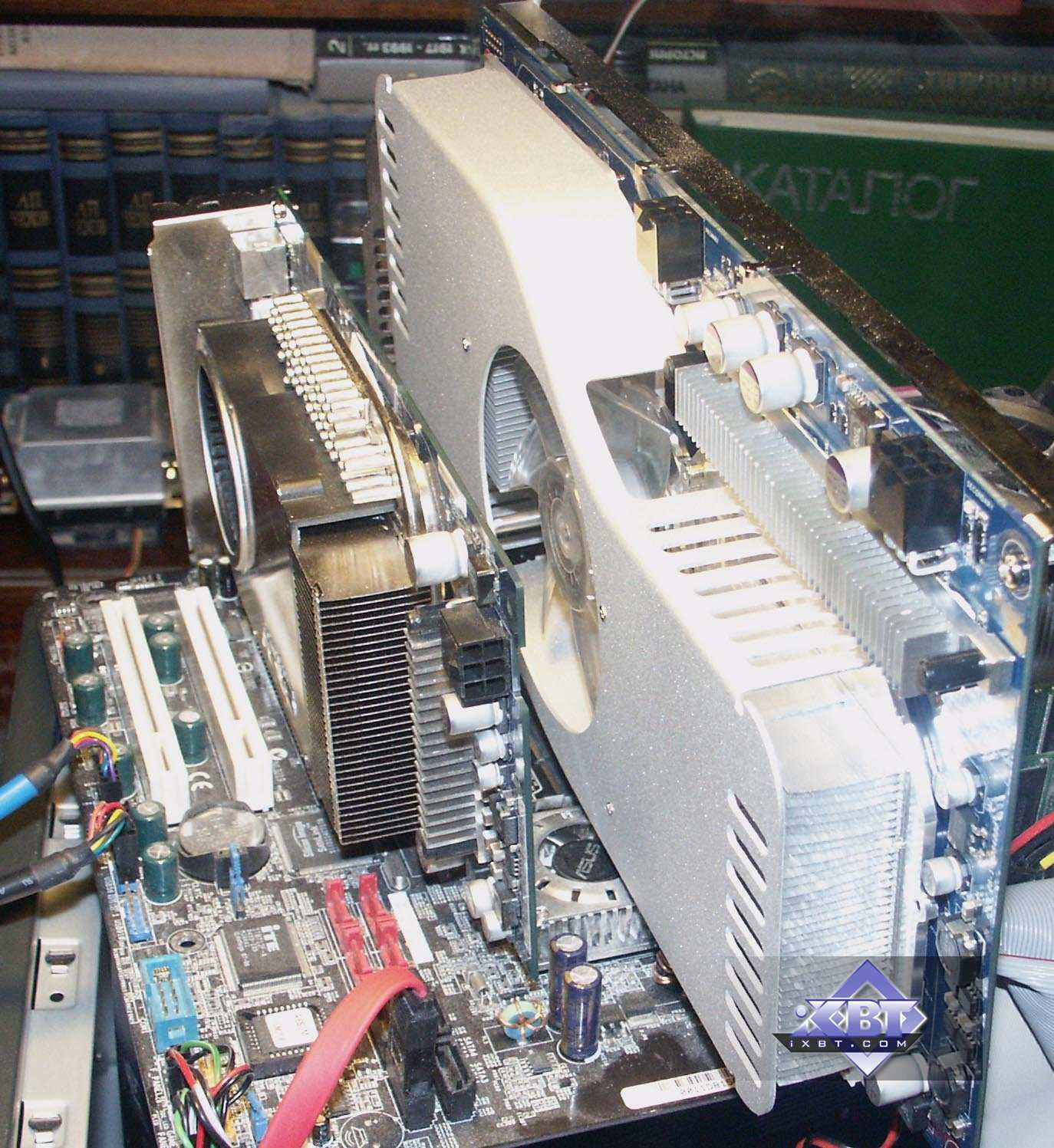

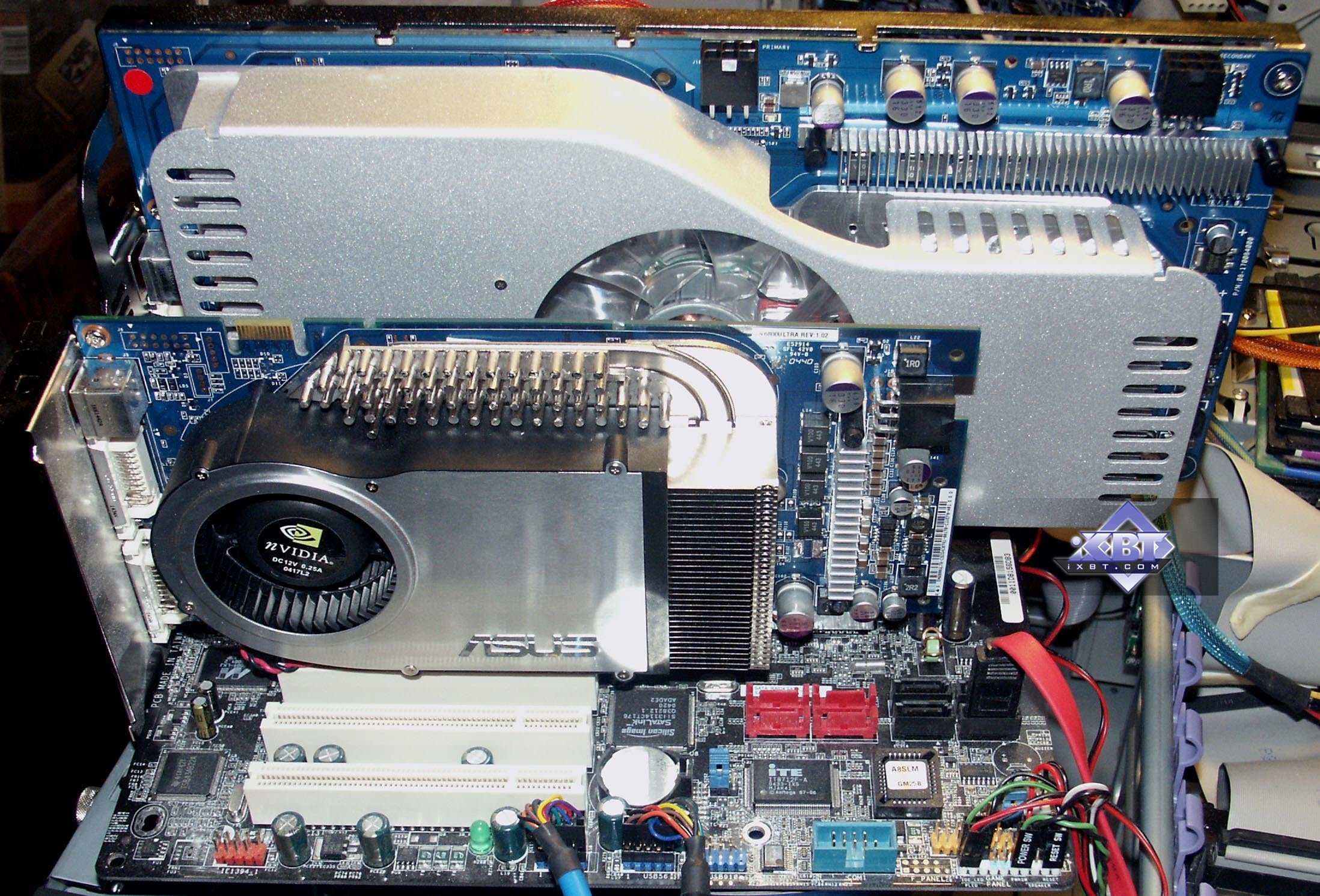

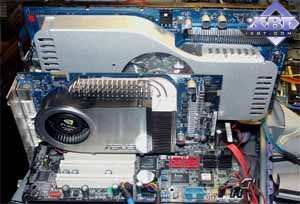

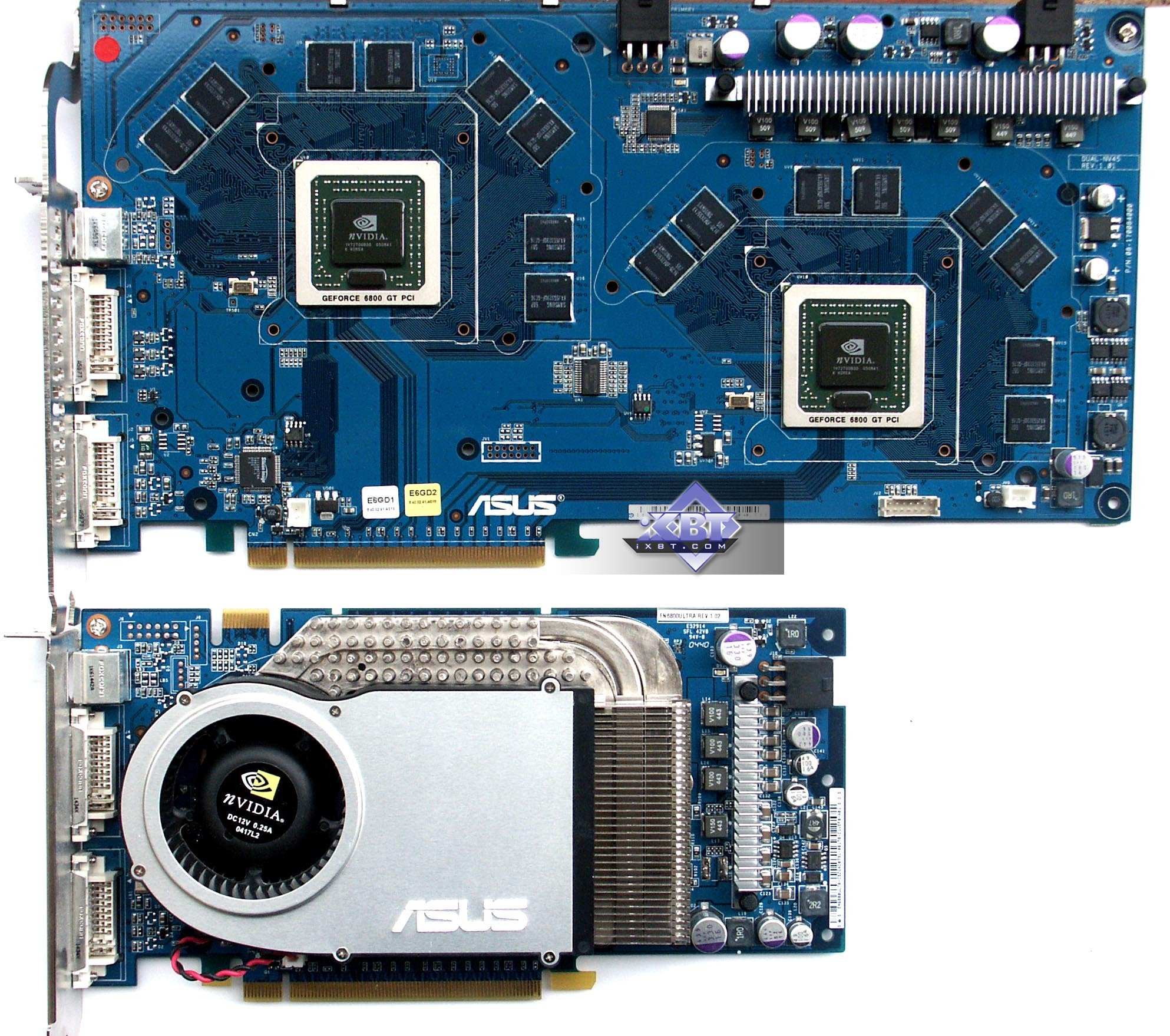

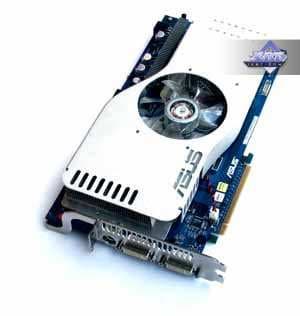

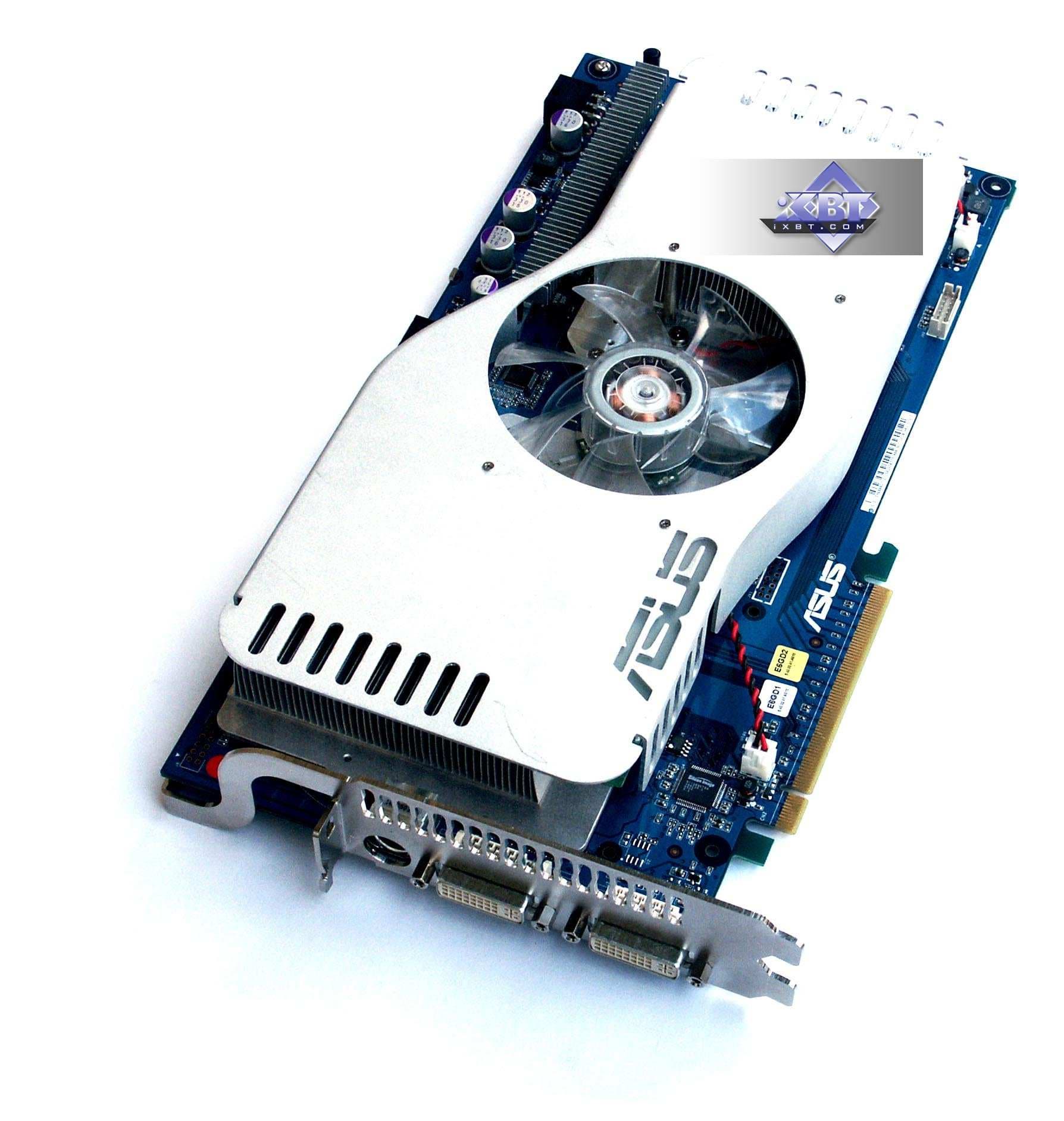

Сразу видно, что карта огромная. На видеоролике подробно и наглядно показано, что далеко не в каждый корпус она поместится по длине, да подчас и по высоте. Давайте и на фотографиях посмотрим. Вот сравнение с 6800 Ultra, лежащей рядом.

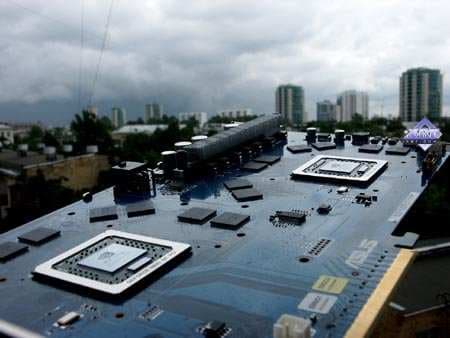

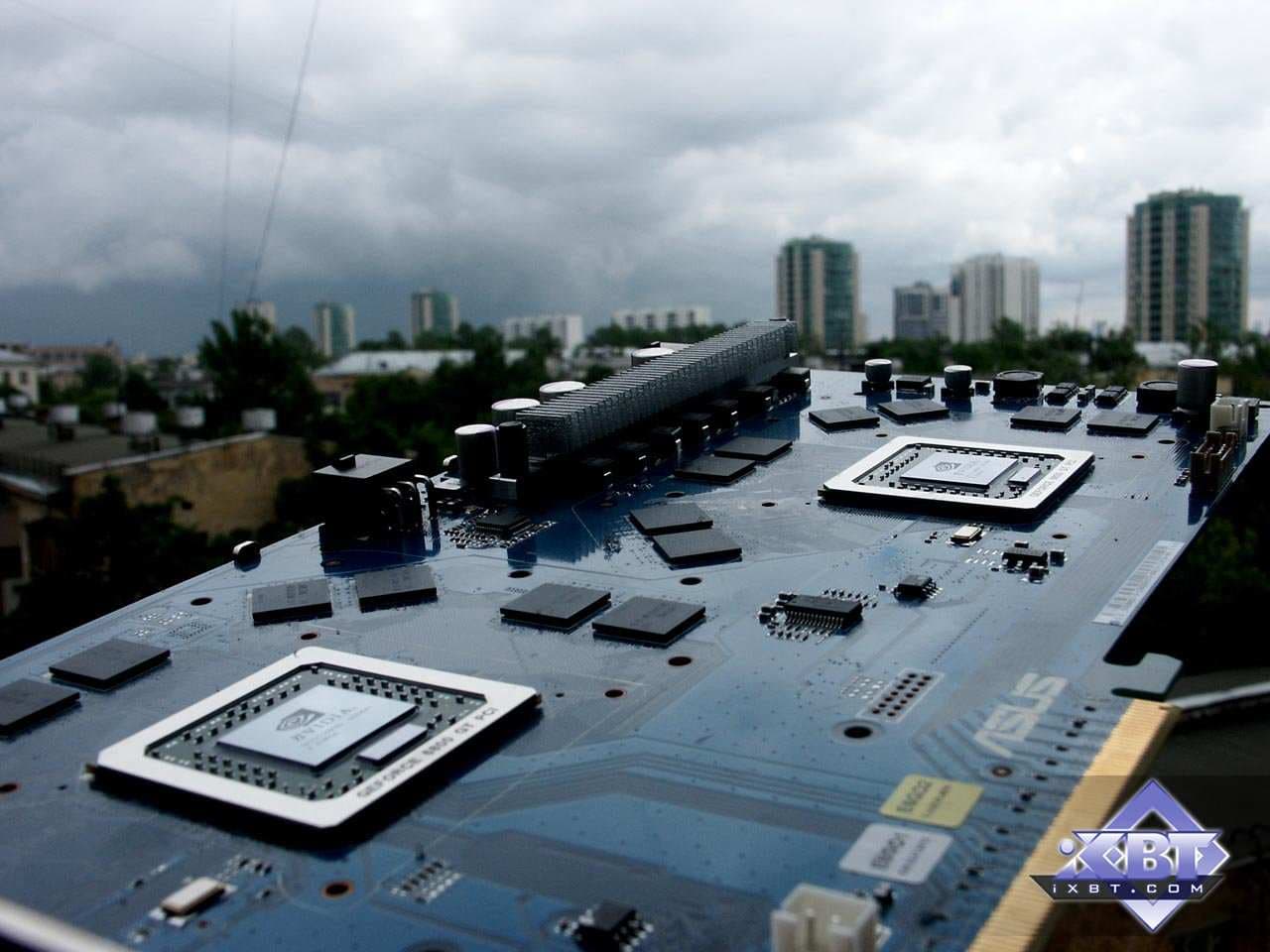

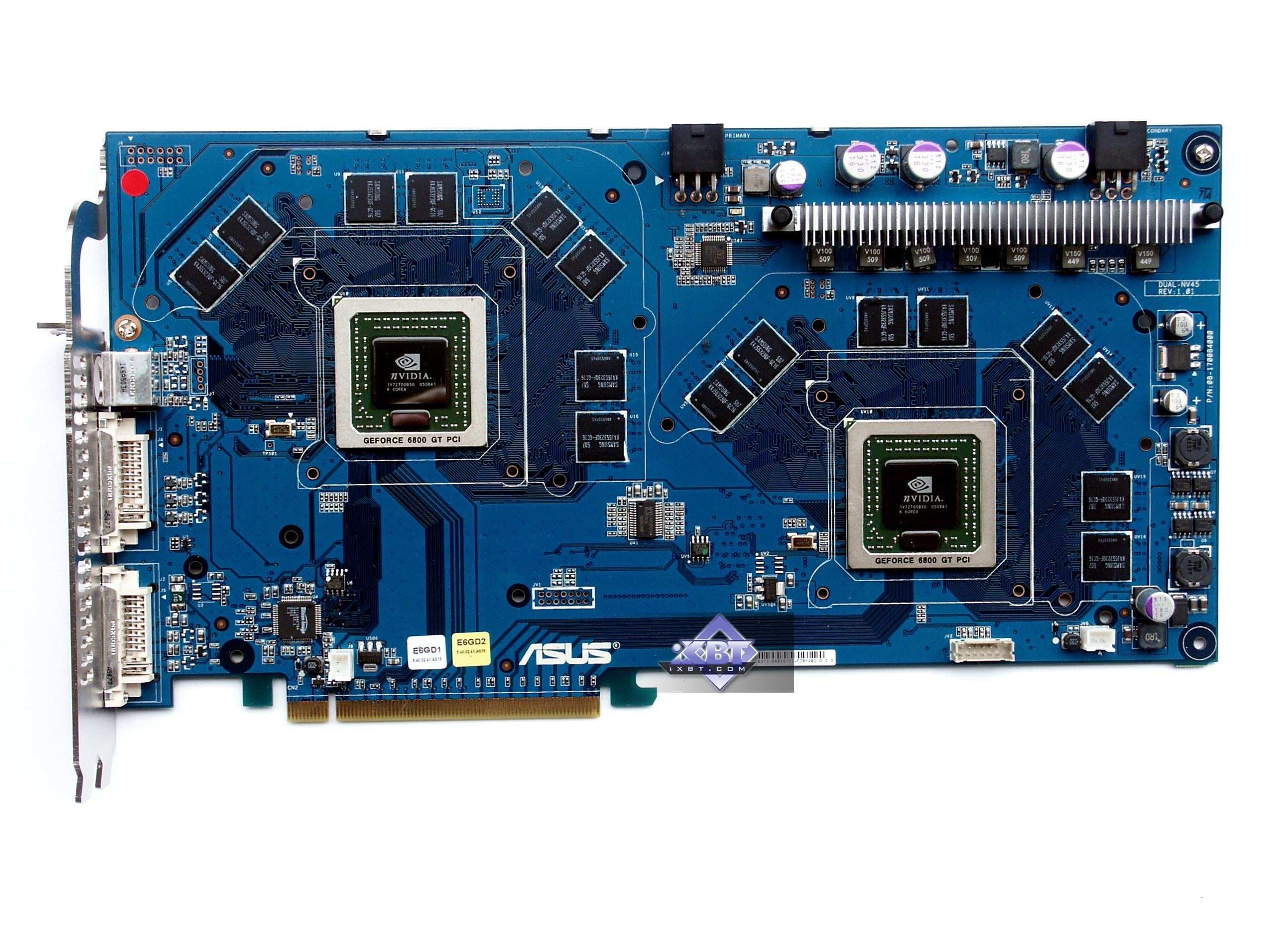

Не правда ли, просто монстр? :) Конструкция PCB такова, что на ней последовательно расположено два GPU-блока: чип плюс окружающие его микросхемы памяти. Поскольку и так длина карты стала запредельной, то для размещения силового блока потребовалось один GPU-блок сместить по вертикали, и поэтому они оказались расположены уже не по горизонтали, а по диагонали. Это привело к увеличению высоты карты в целом. Вот так те же две платы выглядят на стенде:



ASUS Dual 6800GT 2x256MB PCI-E

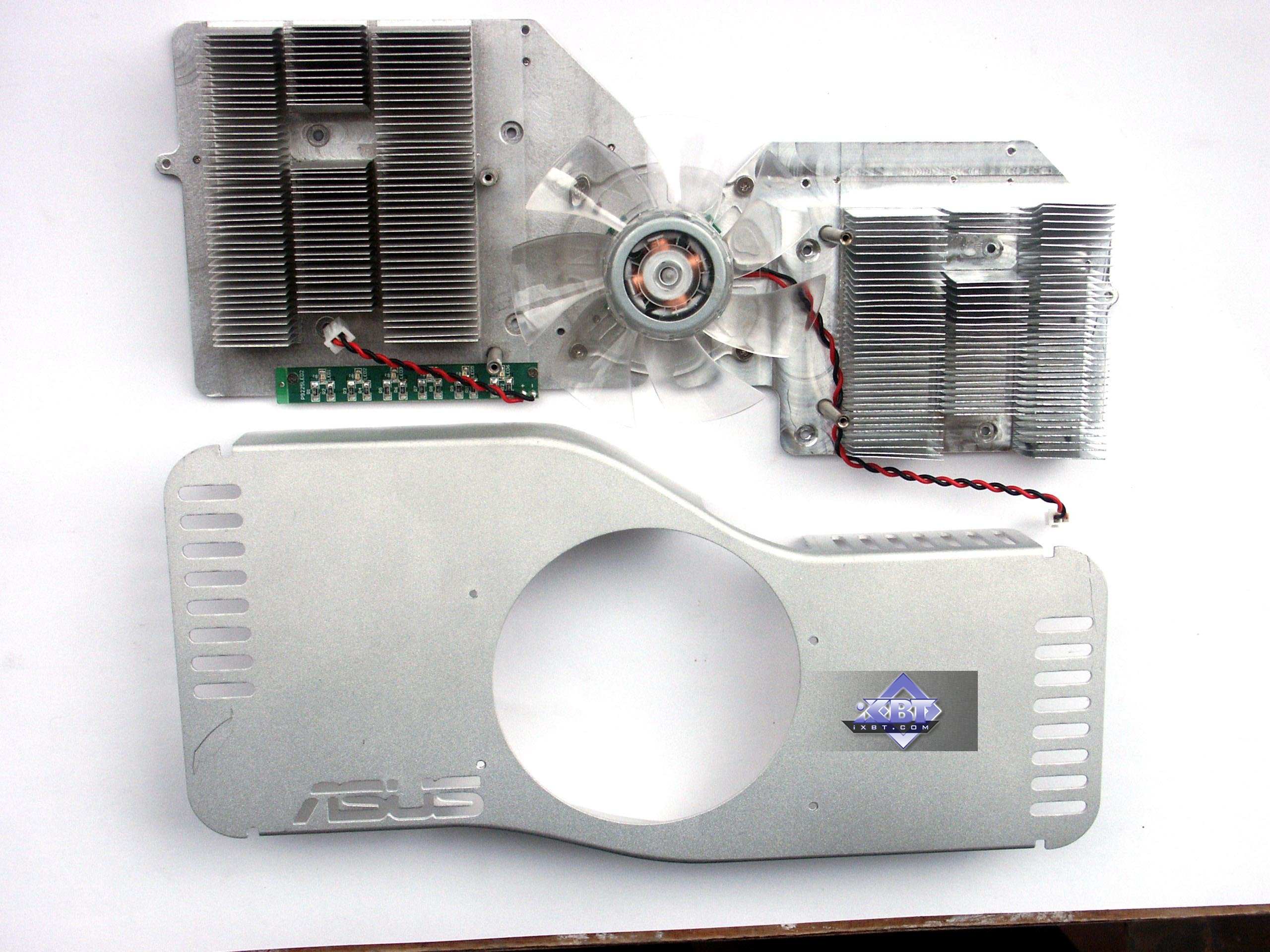

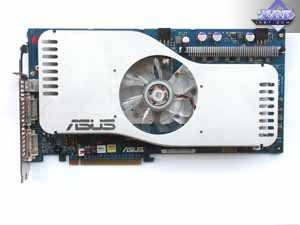

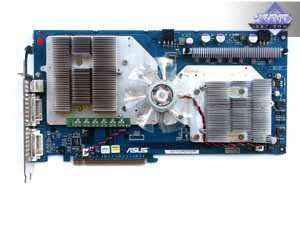

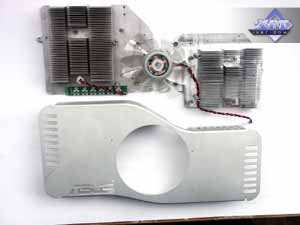

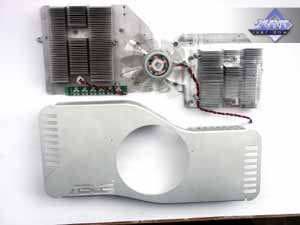

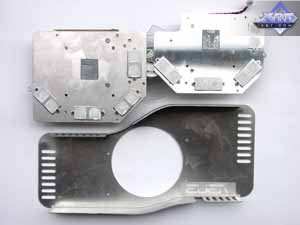

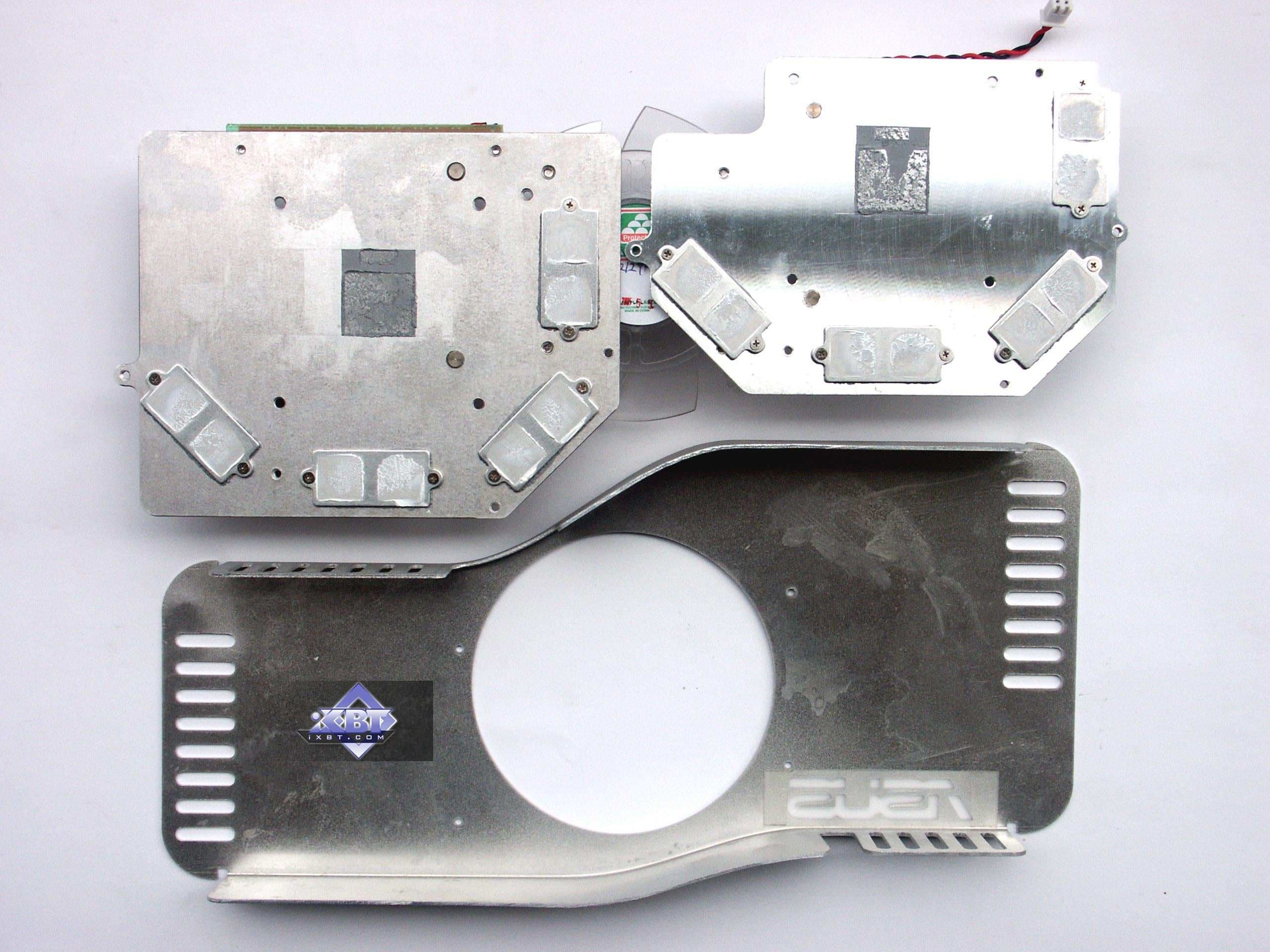

Рассмотрим систему охлаждения. Она весьма интересна. Прежде всего, надо сказать, что она изготовлена фирмой CoolerMaster. Представляет собой симбиоз двух радиаторов, диагонально расположенных вокруг центрального вентилятора. То есть два радиатора (не один целый, а все же два раздельных!), призванных охлаждать каждый свой GPU-блок (чип + микросхемы памяти), скреплены в единое целое при помощи пластикового основания вентилятора.

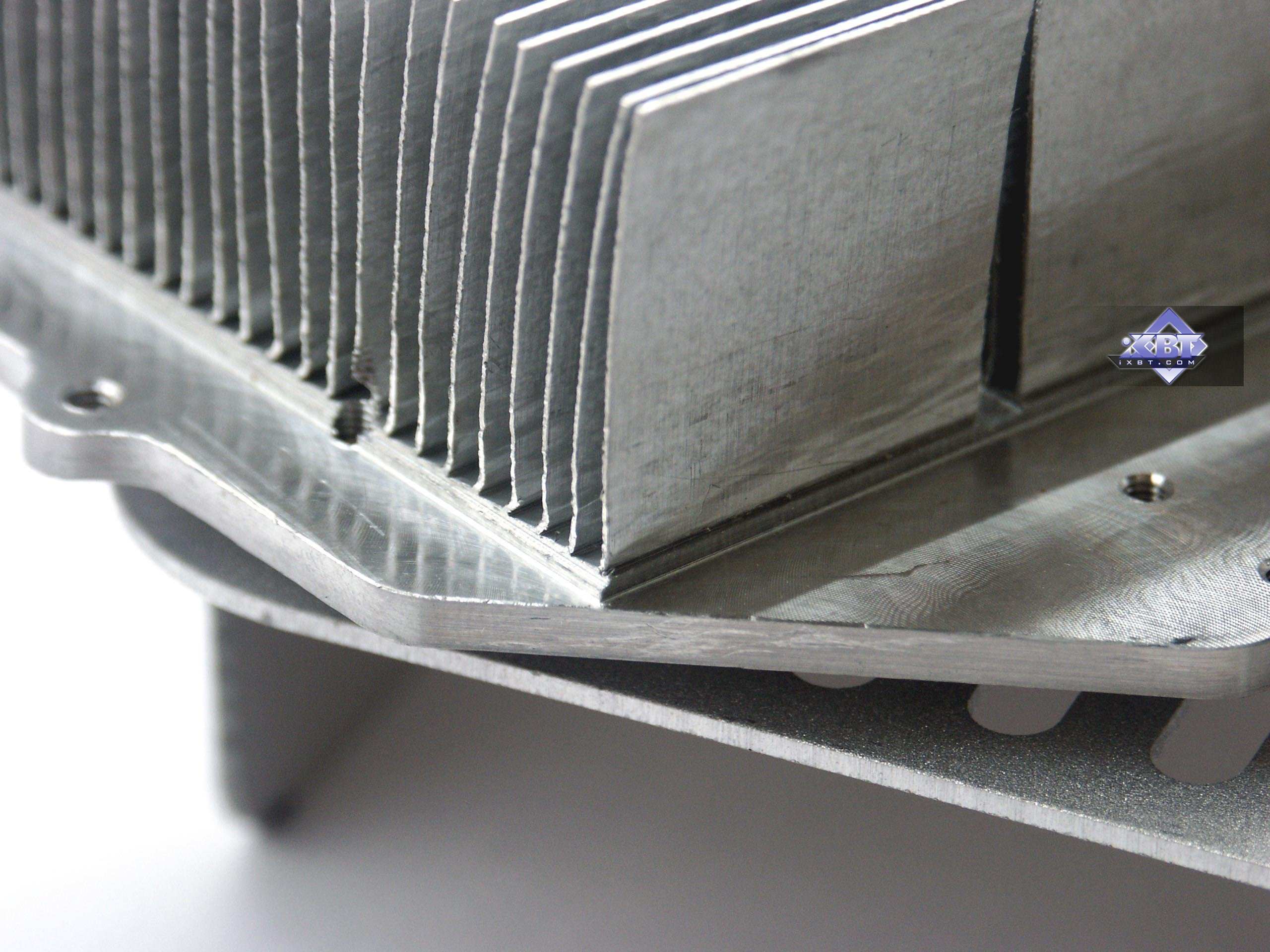

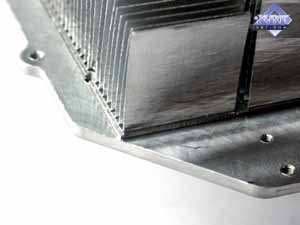

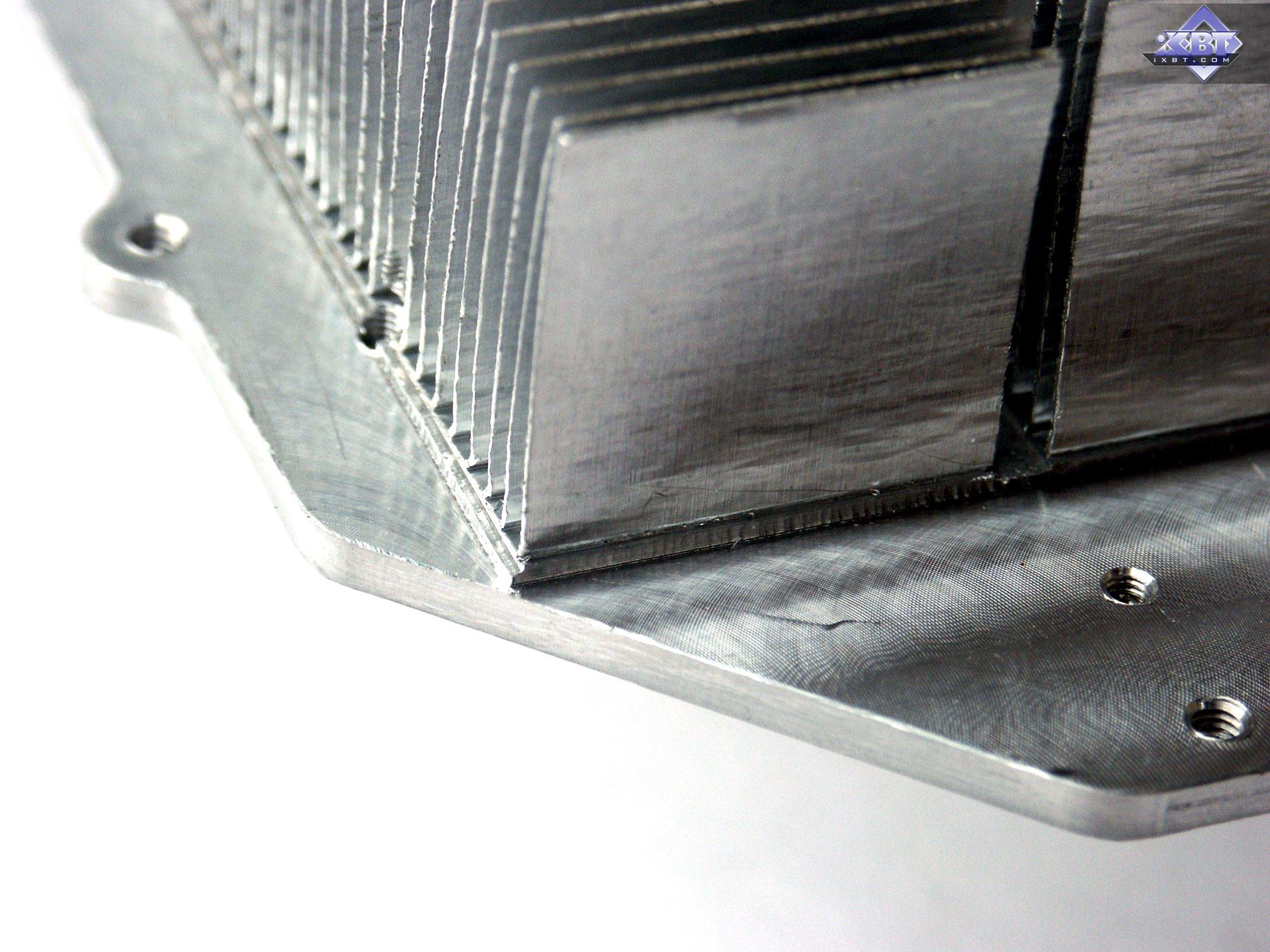

При этом почему-то один из радиаторов имеет зеркальную поверхность, а второй матовую (полагаю, что это просто издержки производства). На радиаторы припаяны пластинчатые ребра. Все изготовлено из алюминиевых сплавов, поэтому общий вес системы охлаждения невелик.

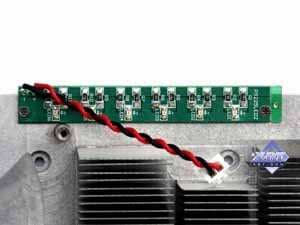

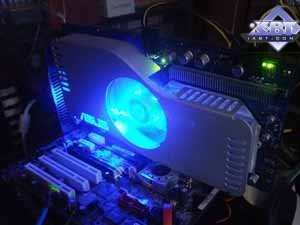

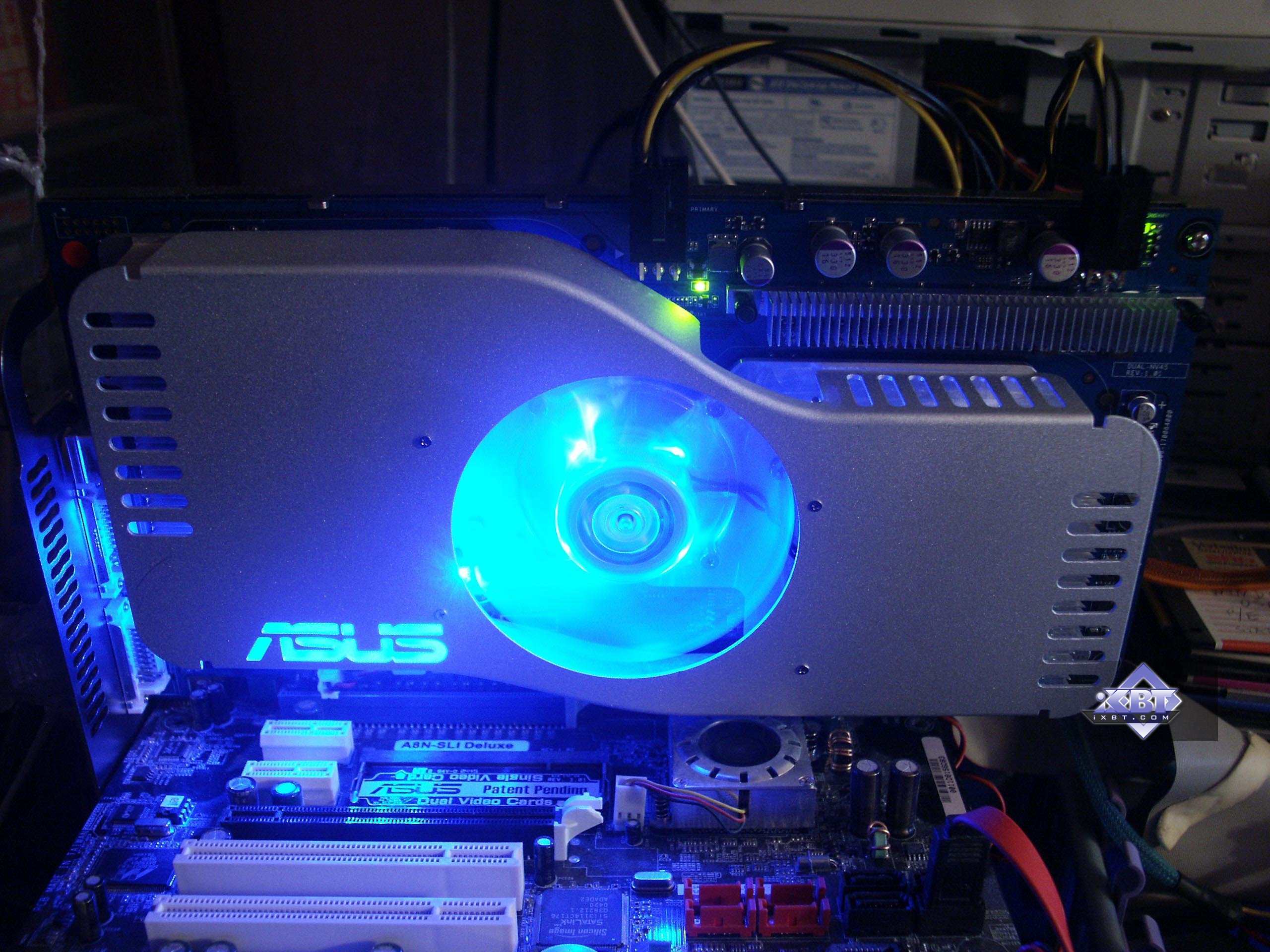

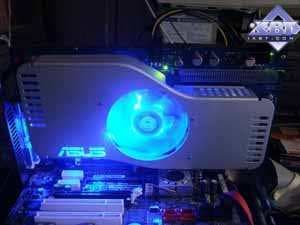

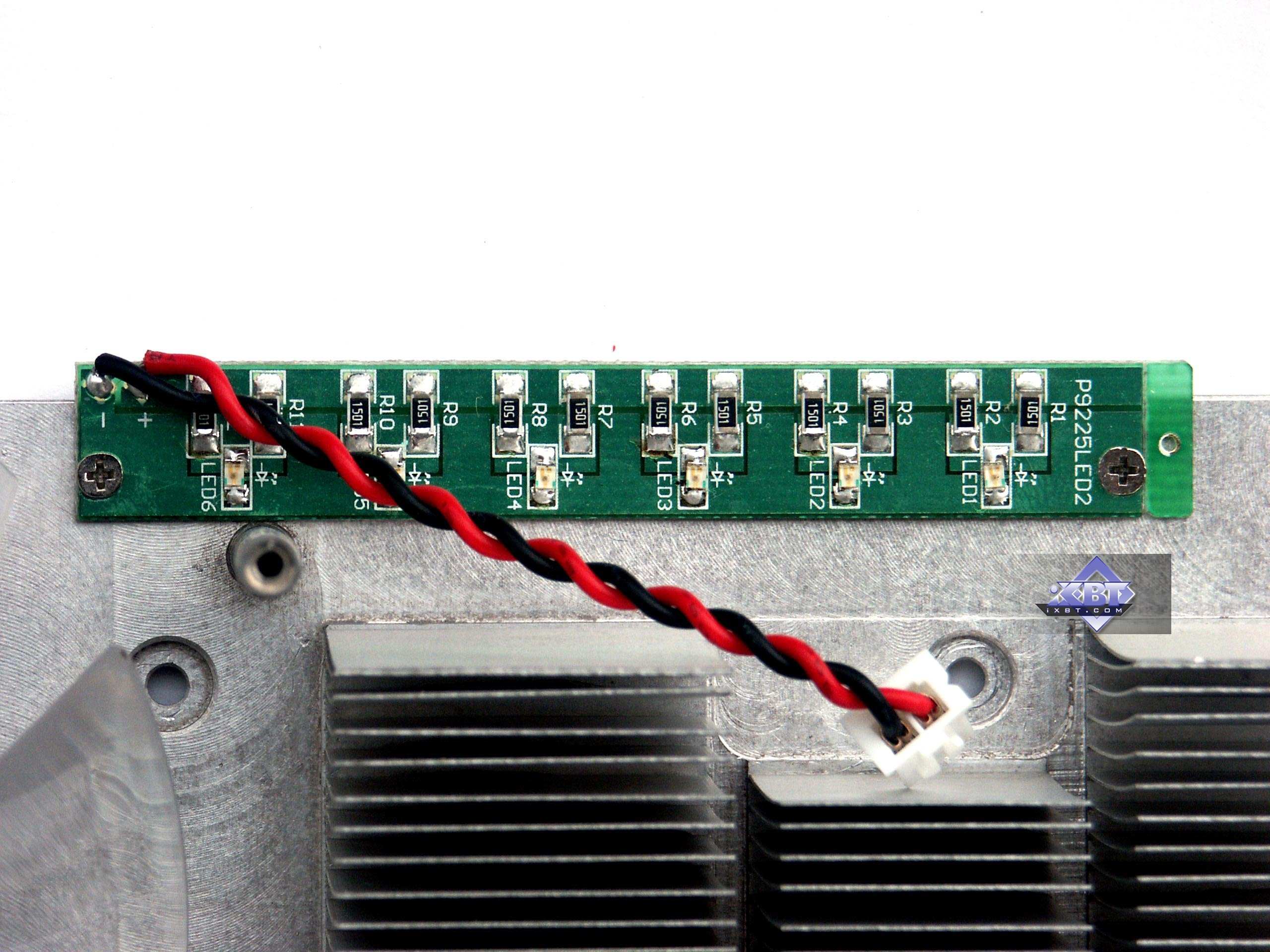

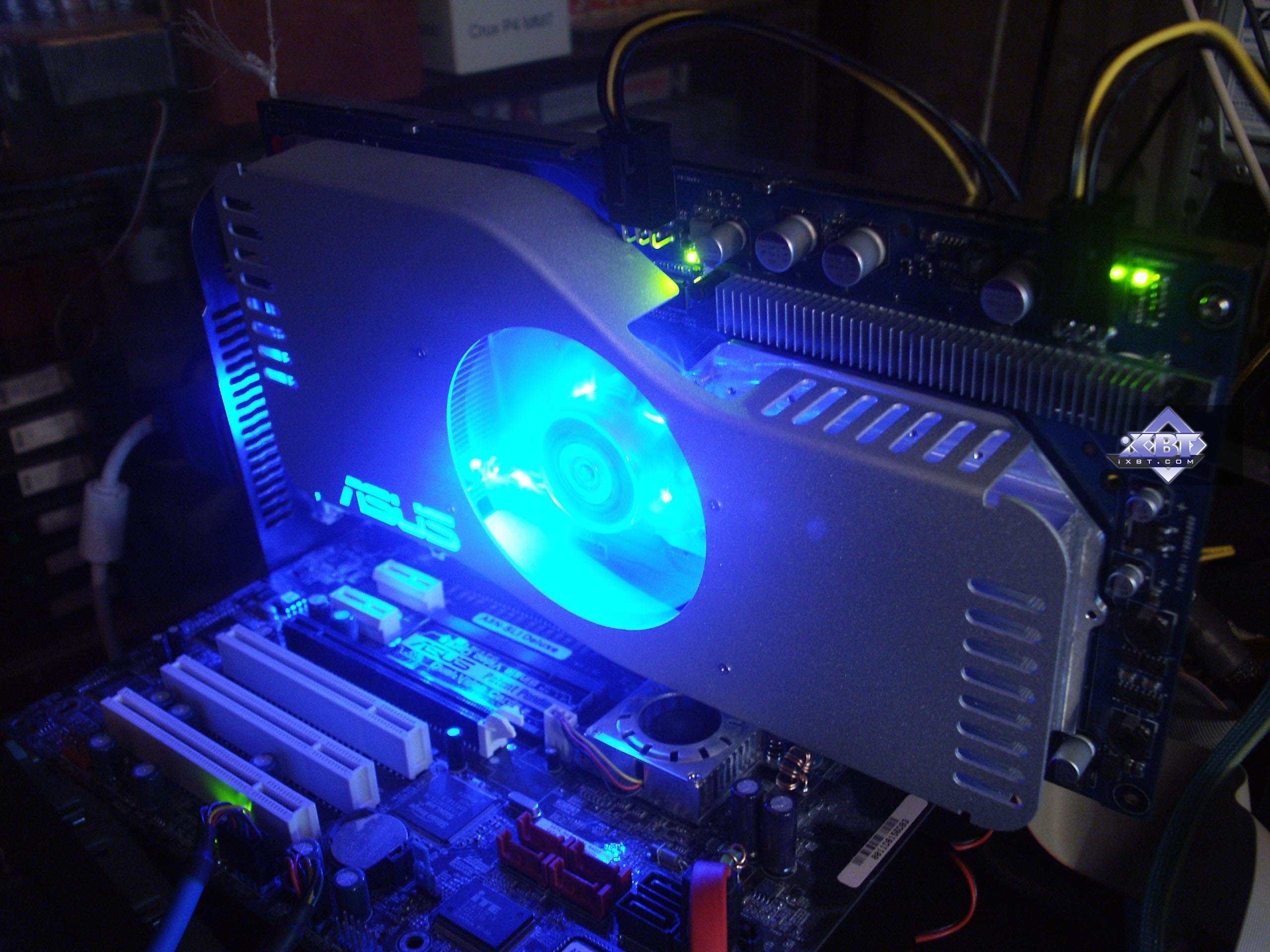

Сам вентилятор имеет подсветку, плюс в левой части общего кулера расположена планка с рядом светодиодов для получения эффекта светящегося логотипа ASUS через прорези в крышке устройства. Эта планка имеет свое отдельное питание. Оба радиатора тщательно крепятся к PCB — не только традиционными четырьмя винтами вокруг GPU, но и дополнительными по периметру всего кулера. С оборотной стороны PCB винты ввинчиваются в две пластины, расположенные против каждого из GPU.

Система охлаждения довольно широкая, поэтому карта занимает 2 слота на системной плате. Однако, не мешая при этом свободно устанавливать любое устройство в третий слот. Хотя есть рекомендация по использованию такой видеокарты совместно с материнками от ASUS на базе nForce4 SLI, а там нет нужды использовать третий слот, ибо он PCX x1.

Насчет шума. Полагаю, что все прекрасно понимают, что для того, чтобы обеспечить нормальный воздухопоток через ДВА радиатора, вентилятор должен иметь не только большие размеры, но и приличные обороты. И потому шум имеется. Оценить его можно по видеоролику (ссылки выше). Хотя это лишь для интереса, думаю, что не так много отыщется желающих купить такую карту, если даже она появится в продаже.

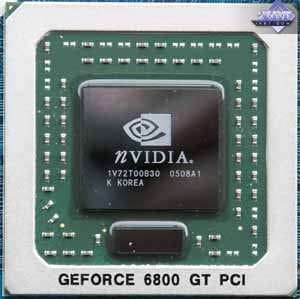

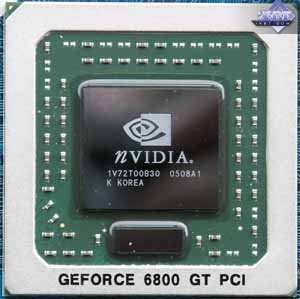

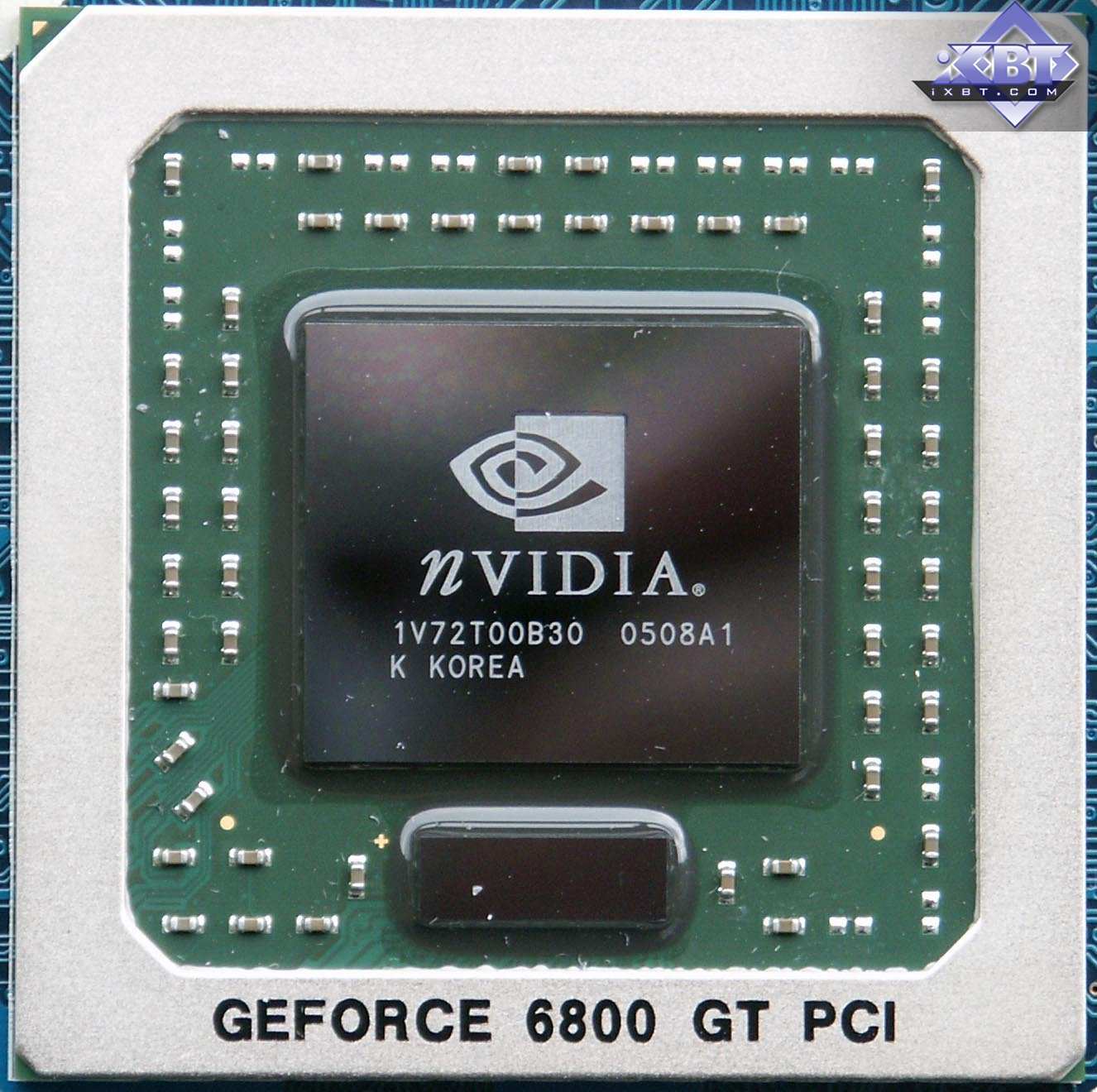

На плате установлено два GPU GeForce 6800 GT:

Как покажет практика, с таким мощным кулером оба графических ядра могут спокойно работать и на частотах 6800 Ultra (425 MHz), а память сам Бог велел разгонять до 550 (1100) МГц, учитывая, что она 1.6ns. Поэтому данный продукт может демонстрировать нам, по сути, и Dual 6800 Ultra.

Также стоит упомянуть, что карта снабжена парой гнезд DVI.

Поскольку это образец, поэтому разговора о комплекте поставки и упаковке пока просто быть не может: плата приехала в серой коробке без названий и в комплекте были лишь диск с драйверами и кабели-переходники.

Установка и драйверы

Конфигурации тестовых стендов:

  • Компьютер на базе Athlon 64 (939Socket)
    • процессор AMD Athlon 4000+ (2400MHz) (L2=1024K);
    • системная плата ASUS A8N SLI Deluxe на чипсете NVIDIA nForce4 SLI;
    • оперативная память 1 GB DDR SDRAM 400MHz;
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
  • Компьютер на базе Athlon 64 (754Socket):
    • процессор AMD Athlon 64 3700+ (2400MHz) (L2=1024K);
    • системная плата ASUS K8V SE Deluxe на чипсете VIA K8T800;
    • оперативная память 1 GB DDR SDRAM PC3200;
    • жесткий диск Seagate Barracuda 7200.7 80GB SATA.
  • операционная система Windows XP SP2; DirectX 9.0c;
  • мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
  • драйверы ATI версии 6.542 (CATALYST 5.6); NVIDIA версии 77.72 WHQL.

VSync отключен.

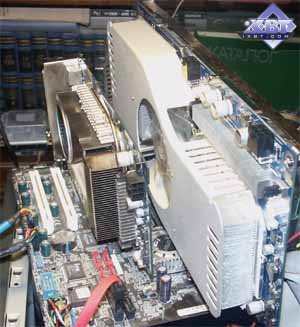

Скажу сразу, что из-за того, что плата не уместилась в корпус Chiftek, в котором установлен тестовый стенд, системную плату со всем оборудованием пришлось вынимать из корпуса и поднимать выше.

Результаты тестов: сравнение производительности

Всем опытным читателям понятно, что перед нами 6800 GT SLI, но в виде одной платы, и потому сильного различия по скорости между ней и названным тандемом быть не должно, тем более что частоты одинаковые. Поэтому, несмотря на то, что я протестировал карту по всем обычным принятым нами играм, приведу лишь результаты по

Ибо они в целом прекрасно отражают картину сопоставлений ускорителей с исследуемой картой, и по другим тестам ситуация почти такая же (в плане соотношения ASUS Dual 6800GT 2x256MB PCI-E с 6800GT SLI).

Игровые тесты, сильно нагружающие блоки вершинных шейдеров, смешанно блоки пиксельных шейдеров 1.1 и 2.0, активное мультитекстурирование.

FarCry, Research

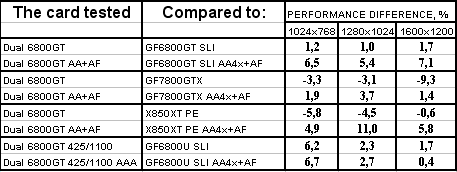

Результаты тестов: FarCry Research



FarCry, Regulator

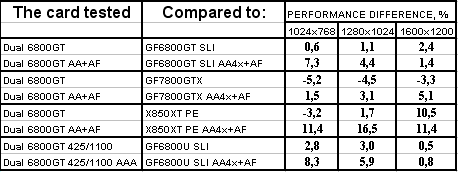

Результаты тестов: FarCry Regulator



FarCry, Pier



Результаты тестов: FarCry Pier

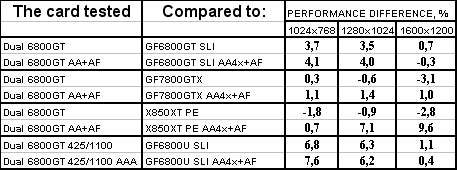

Мы видим, что исследуемая карта почти везде показала результат чуть более высокий, нежели два GeForce 6800 GT в режиме SLI. Аналогичная ситуация и при разгоне ASUS Dual 6800GT 2x256MB PCI-E до частот 6800 Ultra (при сравнении уже с 6800 Ultra SLI).

Остальное — в выводах ниже.





Выводы

Итак: ASUS Dual 6800GT 2x256MB PCI-E — имиджевый продукт, для фанатов и заядлых любителей всего нового и экстремального. Представляет собой два 6800 GT на одной плате в режиме SLI. Выйти чуть вперед относительно аналогичного тандема из двух карт наверняка позволила особая реализация адаптера SLI внутри самой PCB. Ответить на вопрос: можно ли поставить две такие карты и объединить в SLI, пока нельзя, так как и двух плат нет таких, и нет кабеля соединителя их между собой, хотя в принципе, SLI должен по идее работать и так, но с меньшей эффективностью.

Если учитывать, что суммарная стоимость двух 6800 GT на сегодня (середина июня) составляет 740 долларов США, то при цене ASUS Dual 6800GT 2x256MB PCI-E до 800 долларов в розницу — наверно хоть какой-то есть смысл в таком приобретении. Хотя подчеркну, что ранее мы показали, что в ряде современных игр GeForce 7800 GTX обходит даже GeForce 6800 Ultra SLI, не говоря про 6800 GT SLI, обладая при этом более низкой ценой, которая пока даже сильно завышена из-за новизны продукта.

Для тех читателей, которым явно мало одной игры Far Cry для оценки этой карты я советую обратиться к нашим 3DGiТогам, где есть сравнения 6800 GT SLI с массой других продуктов, плюс накинуть 3-5% сверх. Все легко и просто.

Минусы у ASUS Dual 6800GT 2x256MB PCI-E есть, и они существенные: это и огромные размеры, и требование системной платы только на чипсете nForce4 SLI (на сегодня), и даже материнки именно от ASUS. Не говорю уж о цене. Но повторю, что продукт НЕ ДЛЯ ПОВСЕДНЕВНОГО СПРОСА, а коллекционный, где-то даже эксклюзив. Плюс компания на таких картах отладит окончательно выпуск PCB с тем, чтобы в дальнейшем на этой же основе выпускать Dual 7800 GTX.



Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

По результатам исследования ASUS Dual 6800GT 2x256MB PCI-E
получает награду в номинации «Оригинальный дизайн» (за июль).
