ASUS EN7600GS TOP Silent (GeForce 7600 GS) 512MB PCI-E




СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарты
  3. Конфигурация стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Осень... Пора новинок, и они уже начинают появляться. А мы вернемся ненадолго к ранее выпущенным GPU — GeForce 7600 GS. Сегодня изучим нестандартное решение на базе этого процессора (наконец-то, что-то интересное и уникальное).

Компания ASUS, следуя традиции оснащения многих ускорителей бесшумными кулерами собственной уникальной разработки, ныне представила подобное решение и на базе GeForce 7600 GS, оснастив видеокарту 512 мегабайтами памяти DDR2, и весьма сильно подняв частоты работы, как GPU, так и памяти.

Некоторое время назад мы изучали новацию компании, которая размещает микросхемы памяти и процессор не с лицевой, а с оборотной стороны, сегодня мы увидим нечто подобное.

Надо сказать, что 7600 GS очень популярны на рынке, и потому нам весьма интересно было изучить некий гибрид между GeForce 7600 GS и 7600 GT (из-за повышенных частот).

Плата

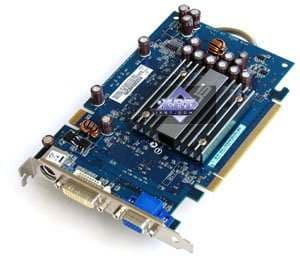

ASUS EN7600GS TOP Silent (GeForce 7600 GS) 512MB PCI-E
GPU: GeForce 7600 GS (G73)

Интерфейс: PCI-Express x16

Частоты работы GPU: 550/550/550 MHz (номинал — 400/400/400 МГц)

Частоты работы памяти (физическая (эффективная)): 475 (950) MHz (номинал — 400 (800) МГц)

Ширина шины обмена с памятью: 128bit

Число шейдерных вершинных процессоров: 5

Число шейдерных пиксельных процессоров: 12

Число текстурных процессоров: 12

Число ROPs: 8

Размеры: 170x100x33 мм (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: синий.

Выходные гнезда: 1 x VGA (d-Sub); 1 x DVI (Dual-Link), TV-выход.

VIVO: нет

TV-out: интегрирован в GPU.

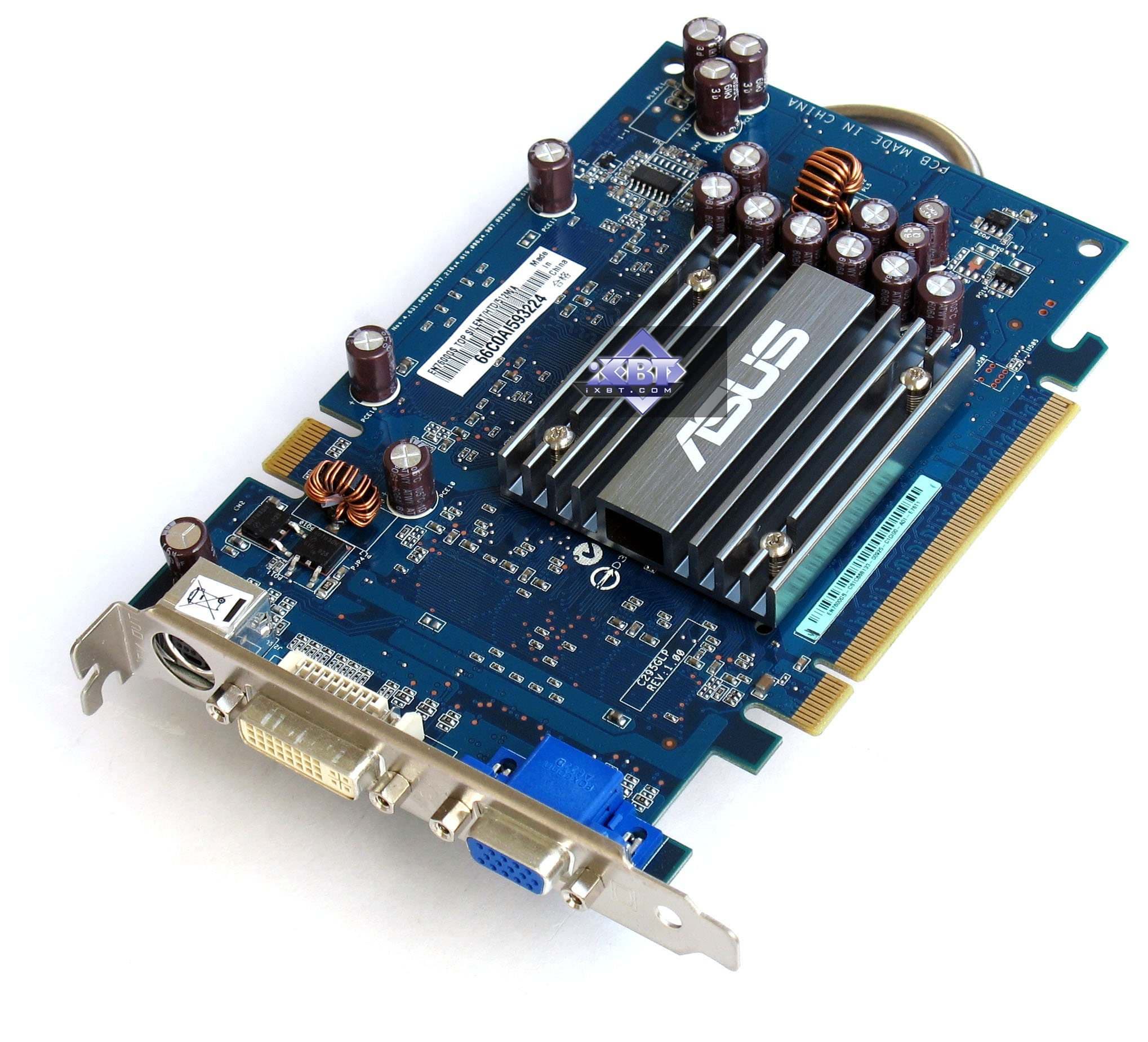

ASUS EN7600GS TOP Silent (GeForce 7600 GS) 512MB PCI-E

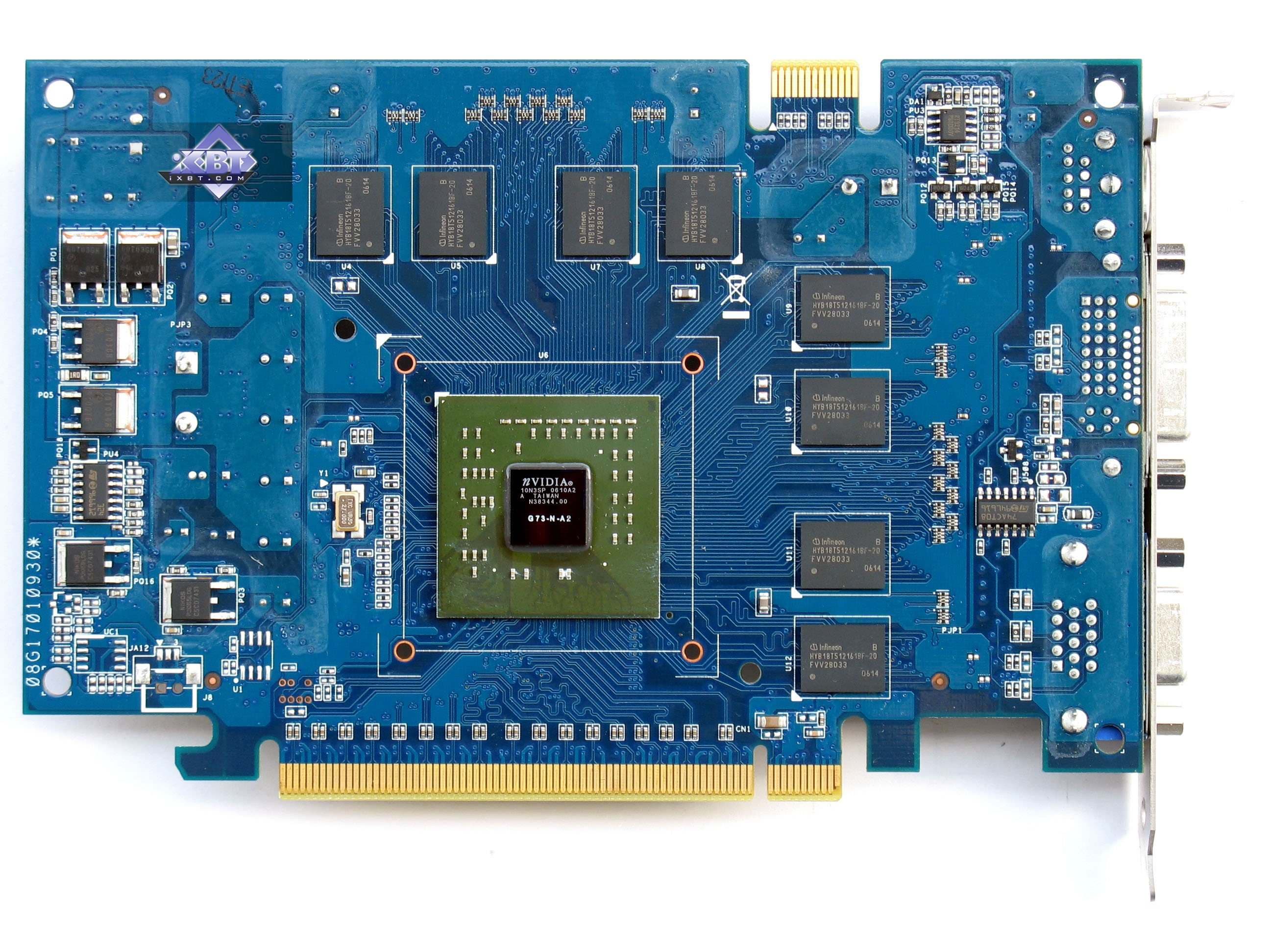

Каждая карта имеет 512 МБ памяти GDDR2 SDRAM, размещенной в 8-ми микросхемах на обратной стороне PCB.

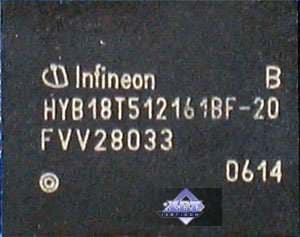

Микросхемы памяти Infineon (GDDR2). Время выборки у микросхем памяти 2,0 ns, что соответствует частоте работы 500 (1000) МГц.

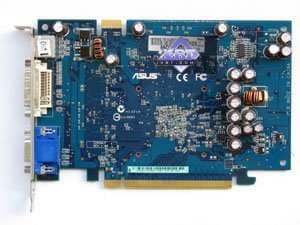

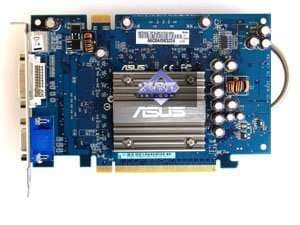

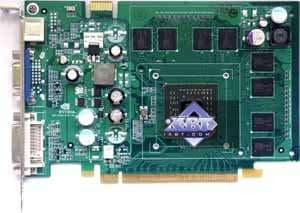

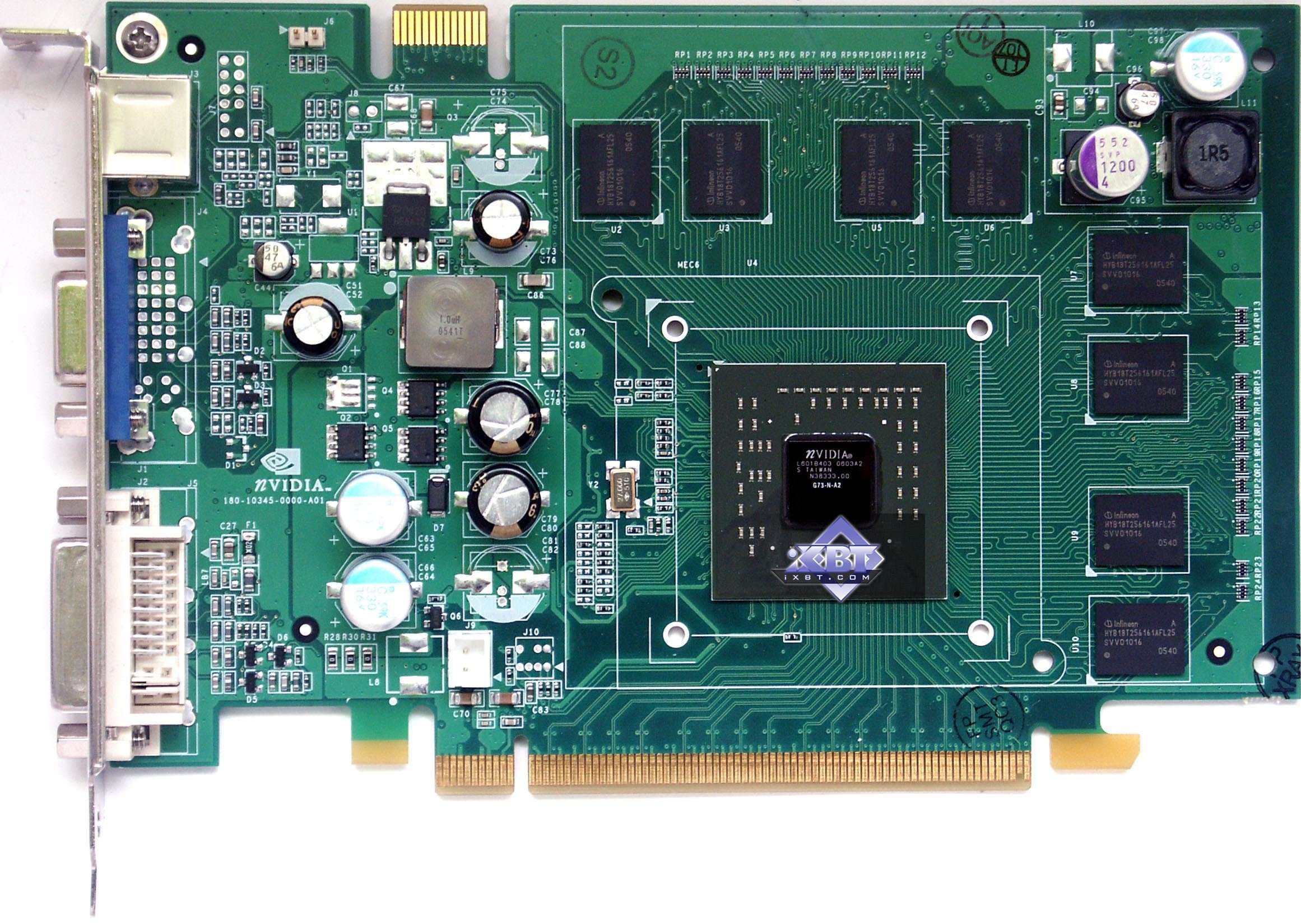

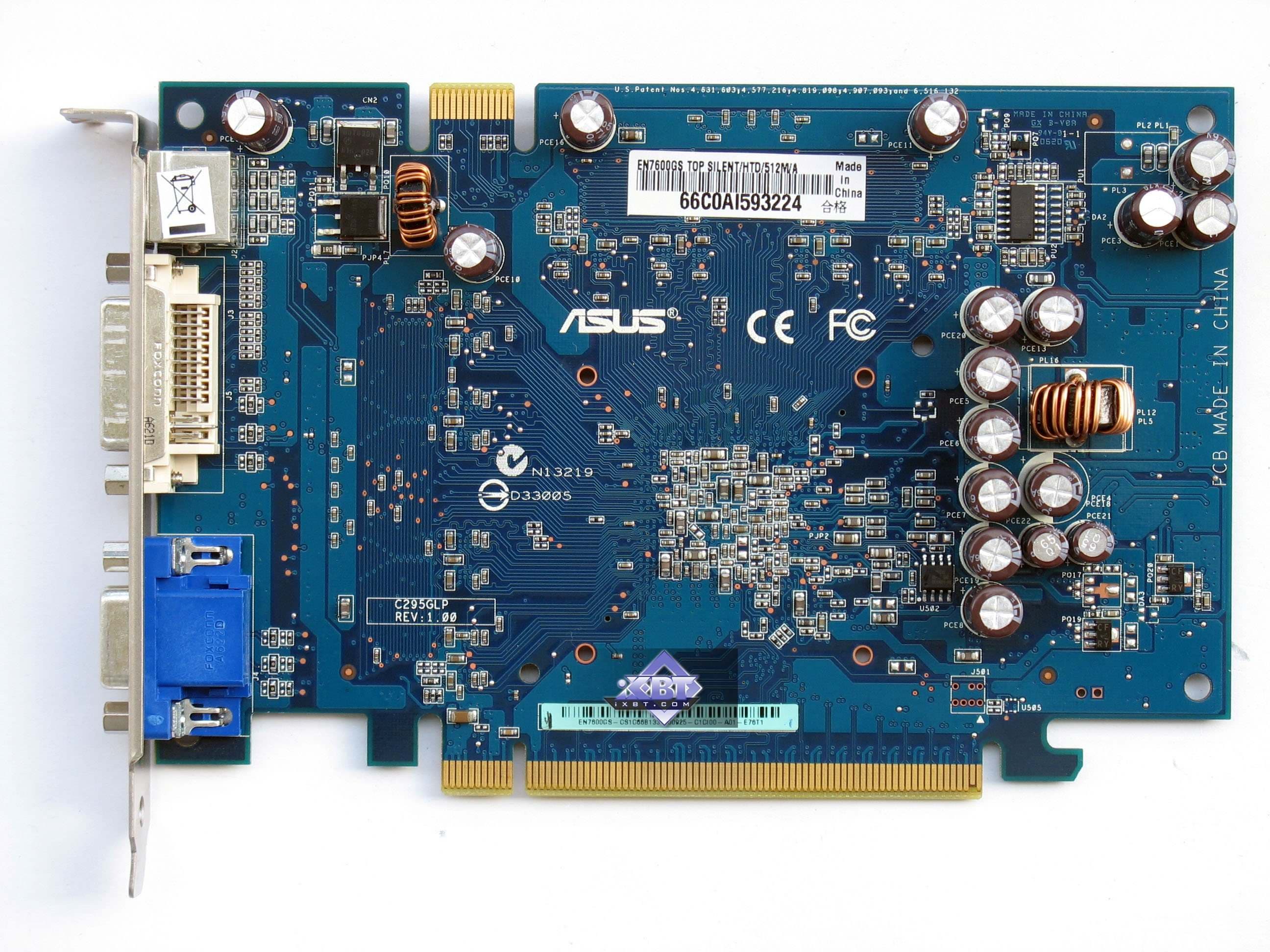

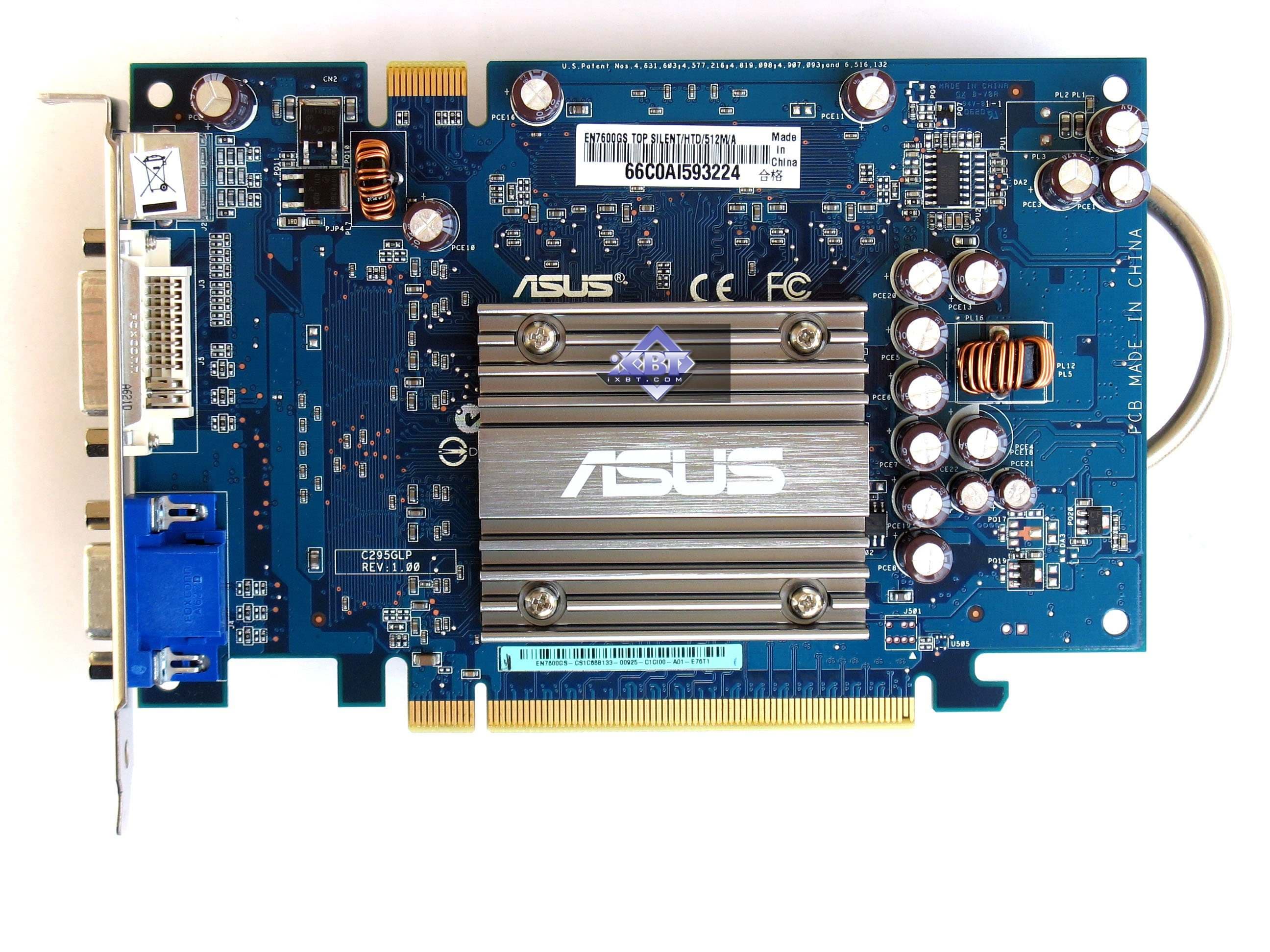

Сравнение с эталонным дизайном, вид спереди
ASUS EN7600GS TOP Silent (GeForce 7600 GS) 512MB PCI-E Reference card NVIDIA GeForce 7600 GS

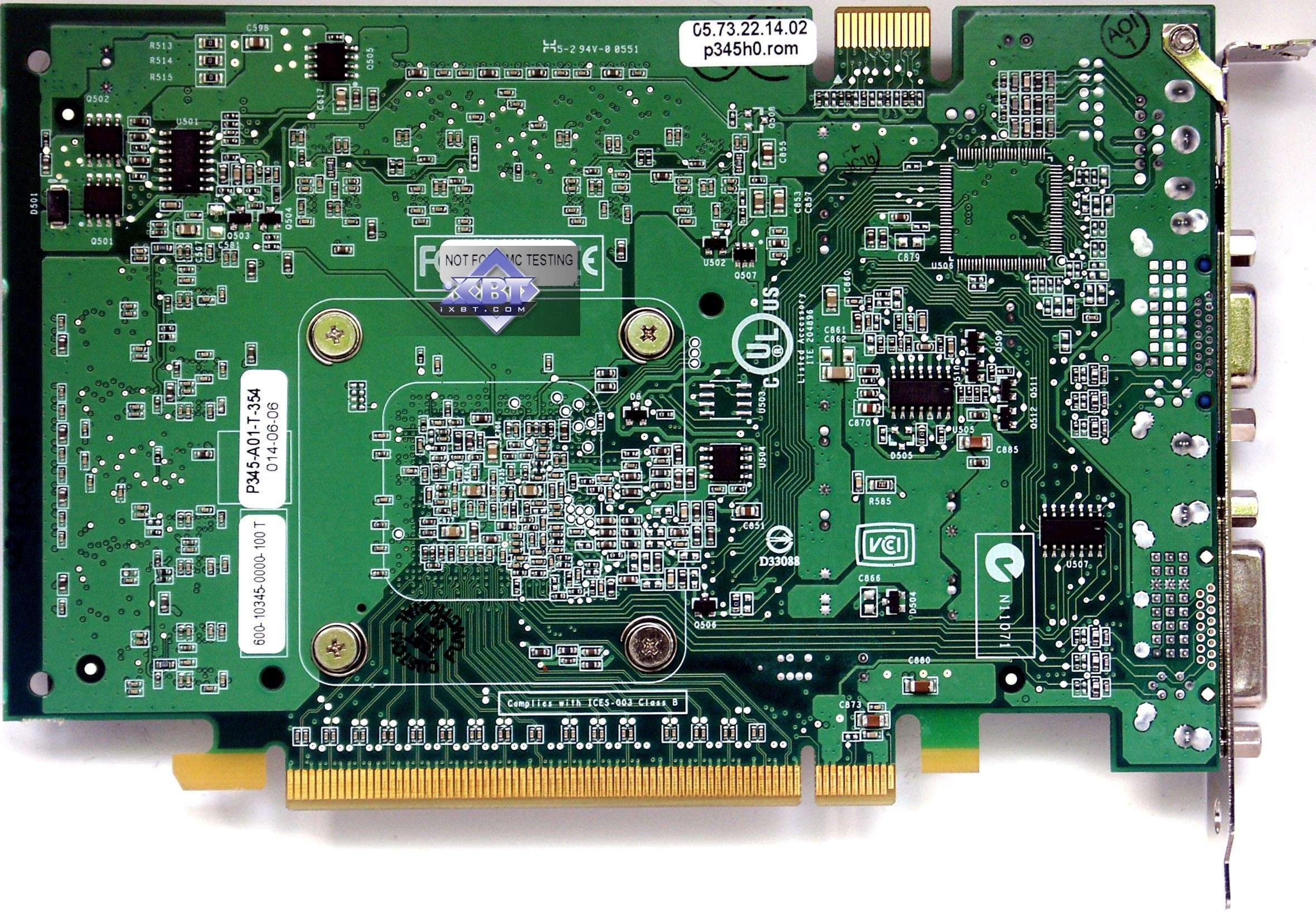

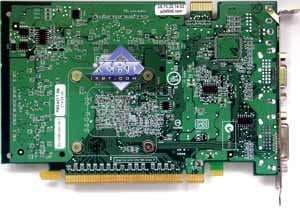

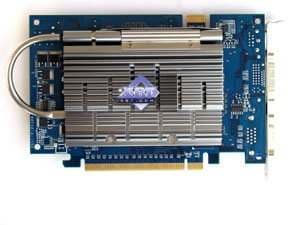

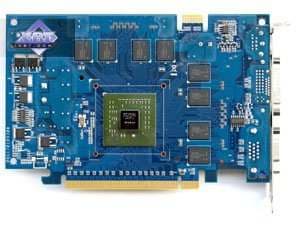

Сравнение с эталонным дизайном, вид сзади
ASUS EN7600GS TOP Silent (GeForce 7600 GS) 512MB PCI-E Reference card NVIDIA GeForce 7600 GS

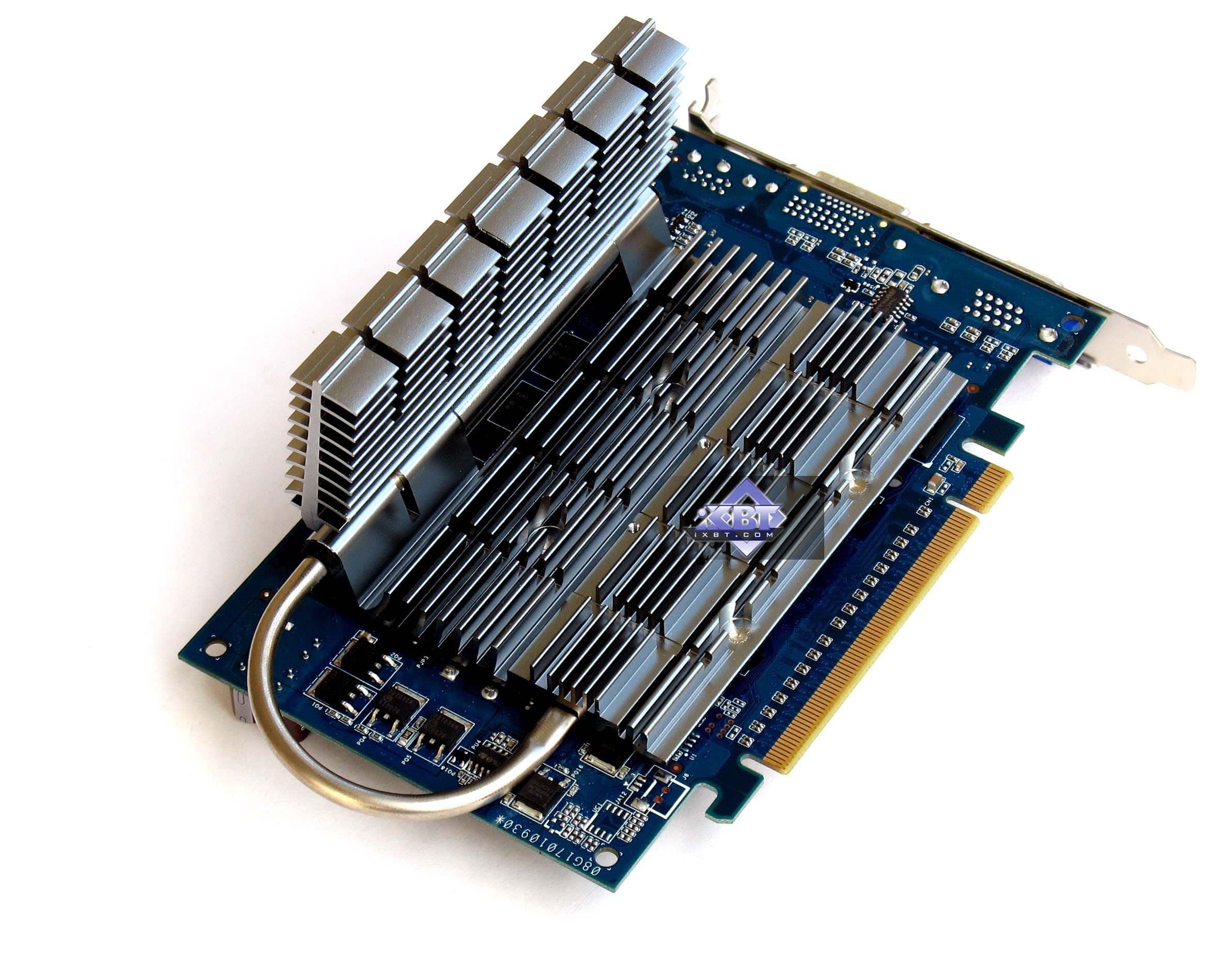

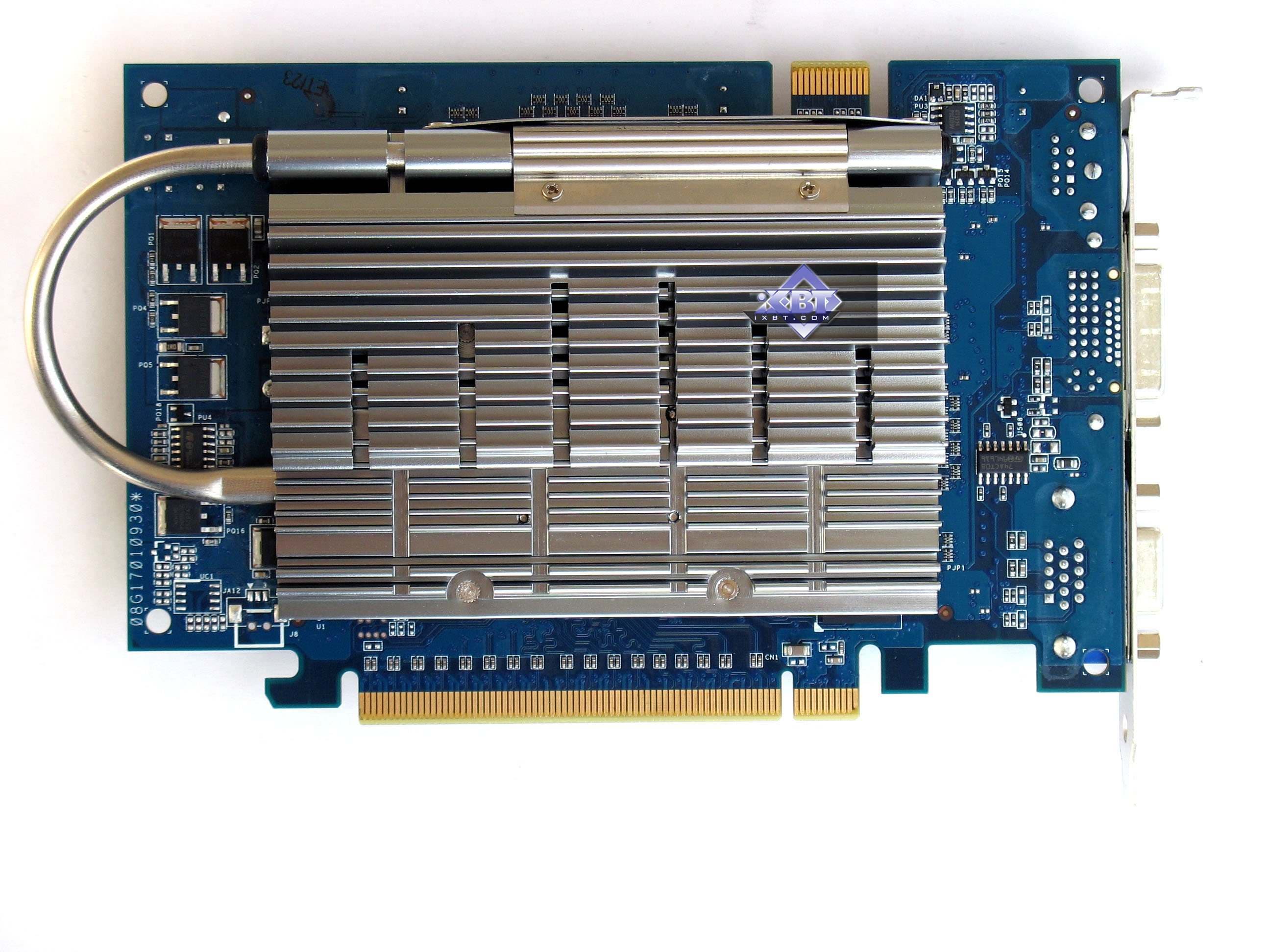

Видим, что с переносом всех микросхем на оборотную сторону, туда же перекочевал и основной радиатор. На лицевой стороне осталась лишь деталь крепежа всей конструкции, которая заодно играет роль и небольшого радиатора. Зачем все это переносить на другую сторону карты? Возможно, разработчики посчитали, что так уменьшится нагрев самой PCB, тепло от верхнего радиатора будет уходить вверх (вентилятора-то нет). Может быть, решающим было сделать карту, занимающую 1 слот, не перекрывающую своим кулером соседний слот? Однако мы видели пассивные кулеры на тепловых трубках, которые удовлетворяют и этим условиям. Пока трудно объяснить смысл такого перевертыша, на который даже странно смотреть опытному глазу эксперта :).

У карты имеется гнездо TV-выхода, которое уникально по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходники, поставляемые вместе с картами. Более подробно о ТВ-выходе можно почитать здесь. К сожалению, VIVO нет.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Максимальные разрешения и частоты:

  • 240 Hz Max Refresh Rate
  • 2048 × 1536 × 32bit x85Hz Max — по аналоговому интерфейсу
  • 2560 × 1600 @ 60Hz Max — по цифровому интерфейсу

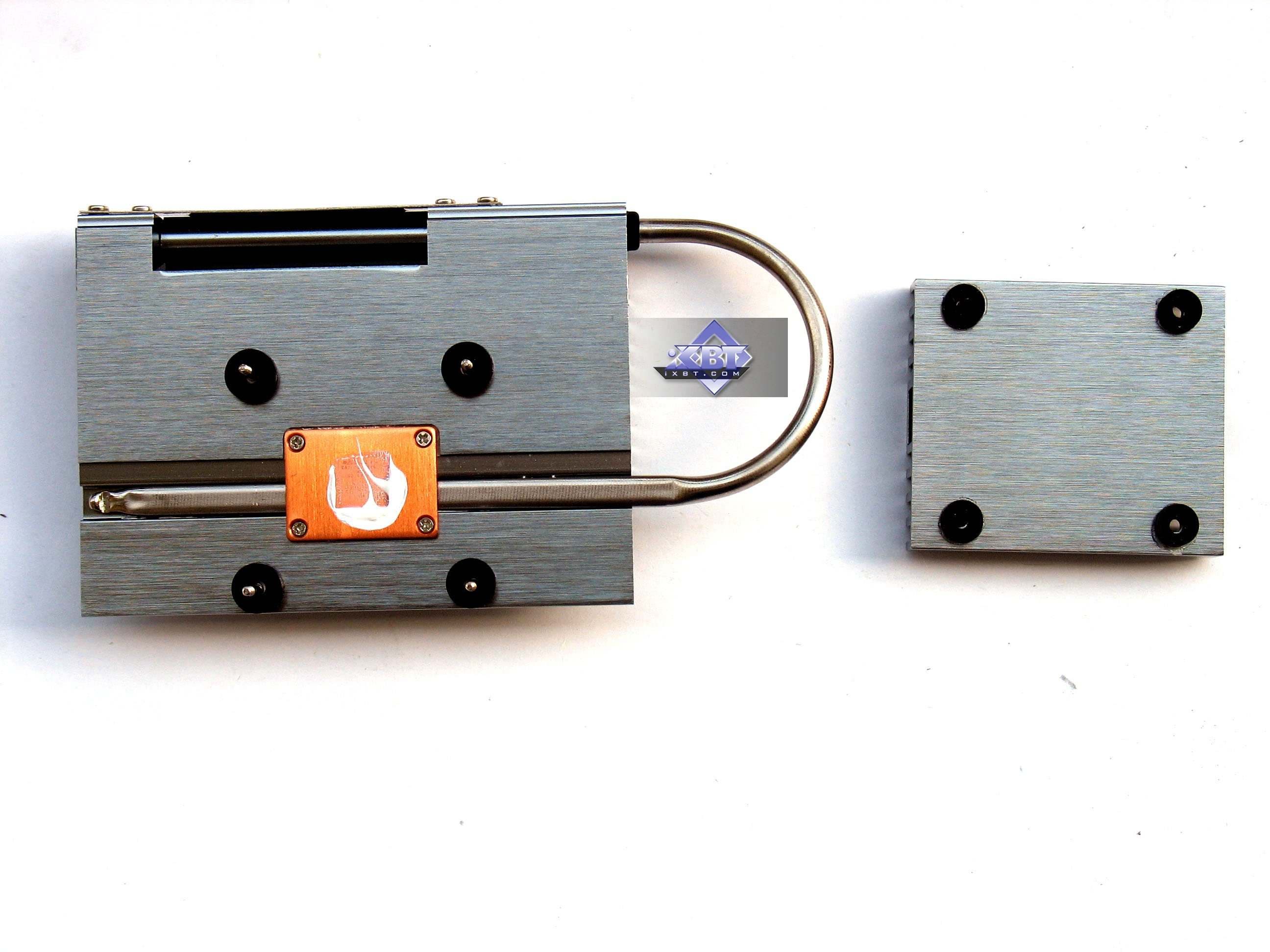

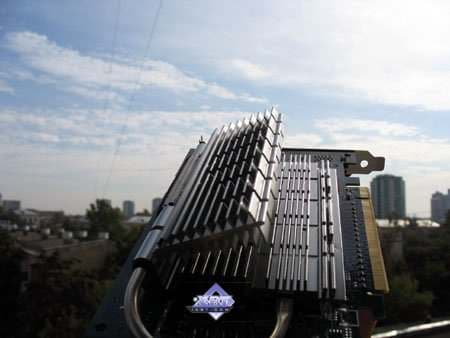

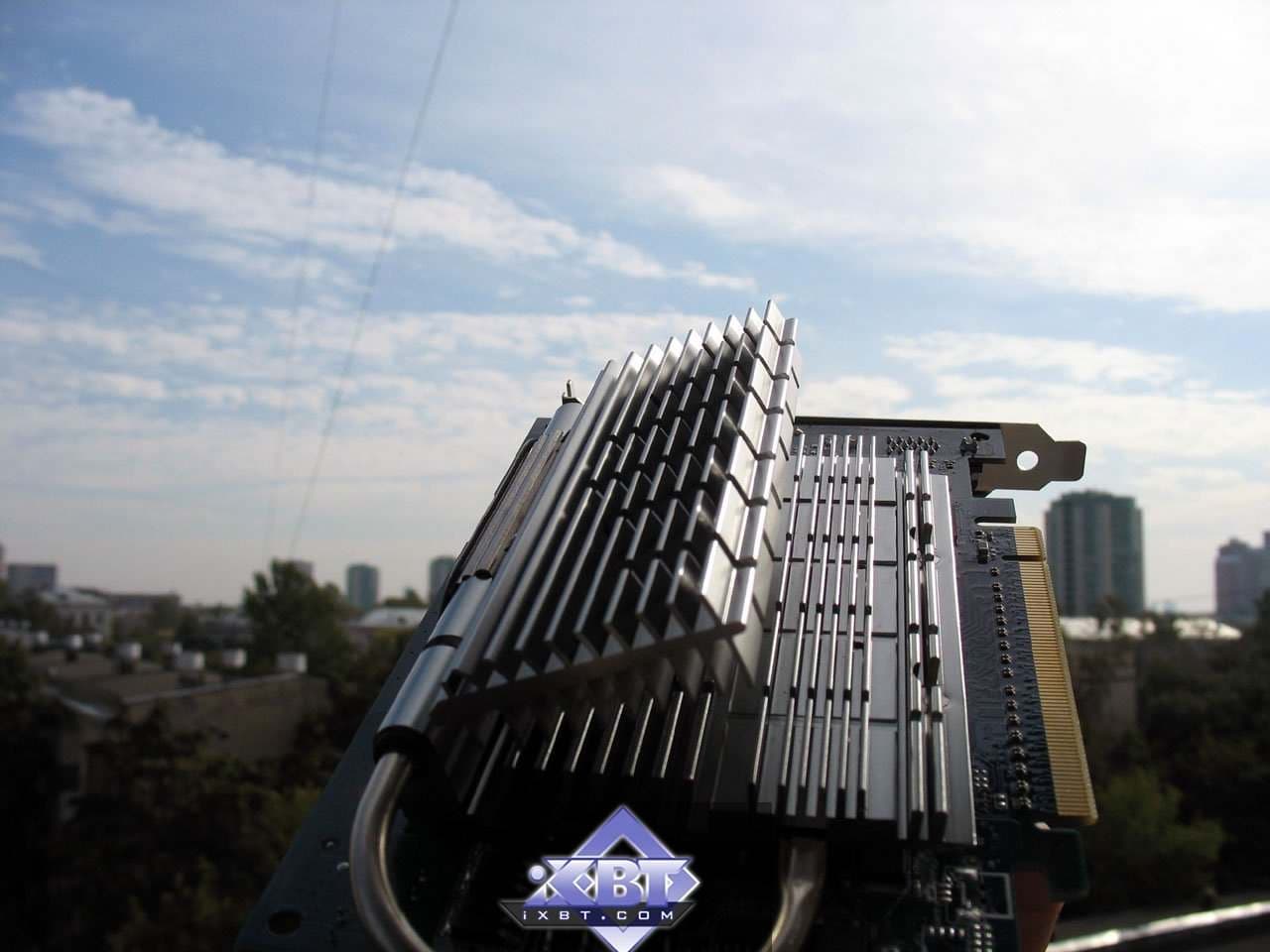

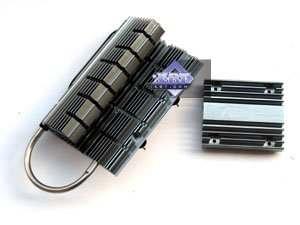

Система охлаждения у карты уникальна.

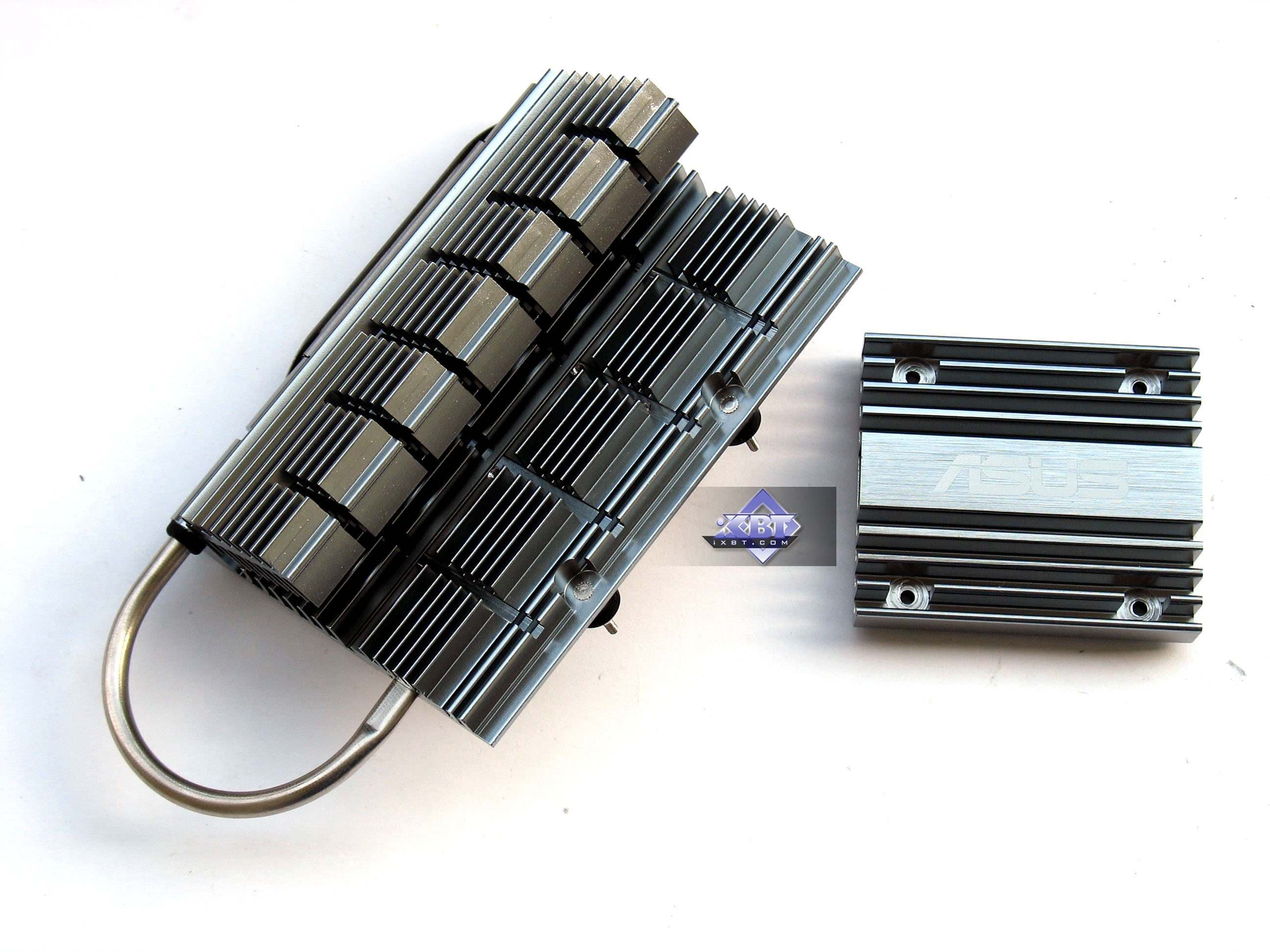

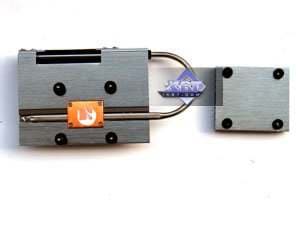

Устройство представляет собой раскладывающийся радиатор, который установлен на обороте карты на GPU. Микросхемы памяти, которые работают на частоте ниже штатной, не нуждаются в охлаждении, поэтому радиатор к ним не прижимается. Для усиления теплоотвода внутри заднего радиатора имеются тепловые трубки.

В принципе GeForce 7600 GS на штатных частотах прекрасно охлаждается и более скромными и простыми кулерами, и затевать такую переделку карты, ставить раскладывающийся дорогой радиатор — нет нужды. Однако не будем забывать, что частота работы GPU поднята с 400 до 550 МГц и почти сравнялась с 7600 GT.

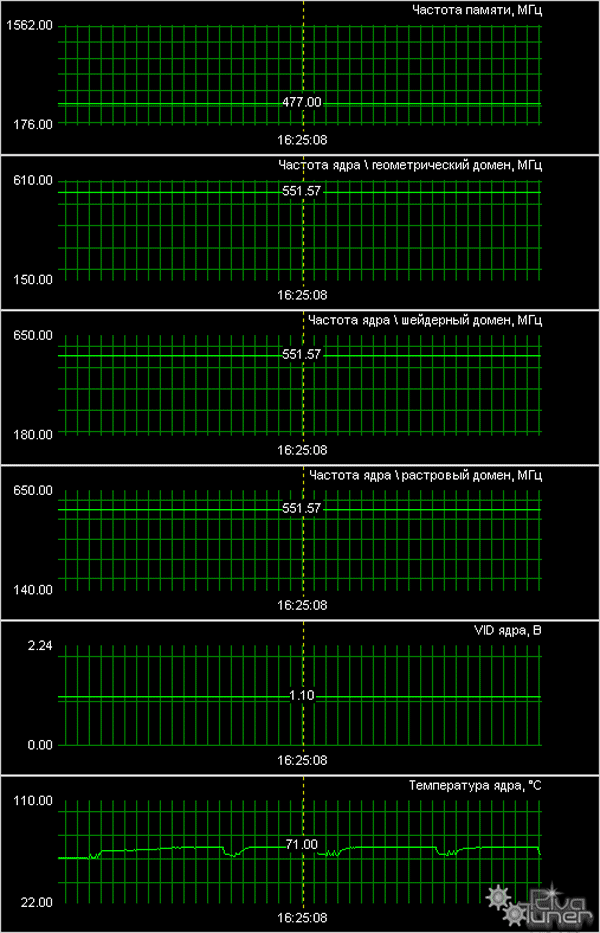

Устройство позволяет при сохранении бесшумной работы надежно охлаждать ядро ускорителя на повышенных частотах:

Нагрев до 71 градусов — это норма. Замечу, что испытания проводились в закрытом корпусе, обдуваемом двумя стандартными вентиляторами (вдув с лицевой стороны, выдув с задней) при разложенном радиаторе карты.

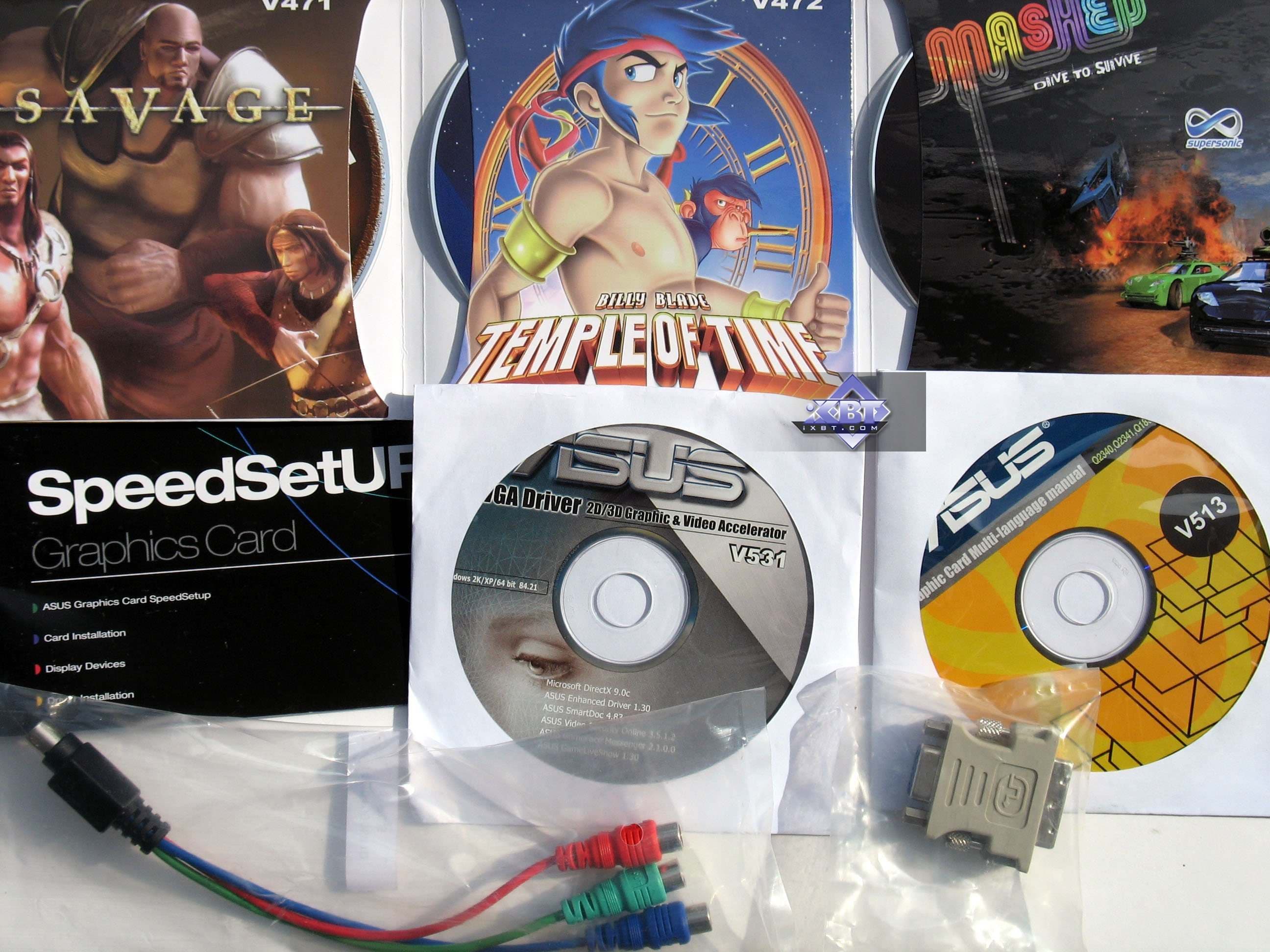

Комплектация.

ASUS EN7600GS TOP Silent (GeForce 7600 GS) 512MB PCI-E

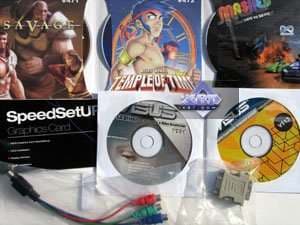

Руководство пользователя, CD с драйверами и утилитами и др. ПО, переходники DVI-to-d-Sub и адаптер композитного вывода. А также набор несколько устаревших игр.


ASUS EN7600GS TOP Silent (GeForce 7600 GS) 512MB PCI-E

Коробка достаточно простая, сделана из толстого картона без всяких суперов, внутри все разложено в отсеках из папье-маше.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Athlon 64 (Socket AM2)
    • процессор AMD Athlon 64 X2 5000+ (2600MHz) (L2=2x512K);
    • системная плата Foxconn C51XEM2AA-8EKRS2H на чипсете NVIDIA nForce590 SLI;
    • оперативная память 2 GB DDR2 SDRAM 667MHz (CAS (tCL)=3; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
  • операционная система Windows XP SP2; DirectX 9.0c;
  • монитор Mitsubishi Diamond Pro 2070sb (21").
  • драйверы ATI версии CATALYST 6.9; NVIDIA версии 91.47.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Splinter Cell Chaos Theory v.1.04 (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 3.0 (for NVIDIA cards)/shaders 2.0 (for ATI cards); HDR OFF!

  • Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.

  • FarCry 1.33 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, demo из уровня Research (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.

  • DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг). (НЕ ПУГАТЬСЯ черного экрана после первого меню, так и должно быть! Он будет секунд 5-10, а потом должна пойти демка)

  • 3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • 3DMark06 1.02 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • The Chronicles Of Riddick: Escape From Butcher Bay 1.10 (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0.

    Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь

  • F.E.A.R. v.1.02 (Multiplayer) (Monolith/Sierra) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, Soft shadows выключены.

  • Call Of Duty 2 DEMO (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 2.0, тестирование с помощью Benchemall, demo и скрипт для запуска, в readme есть инструкция

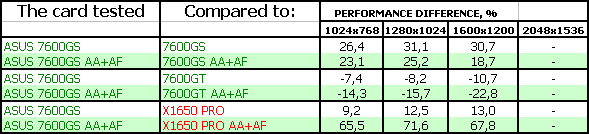

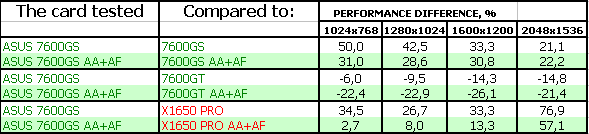

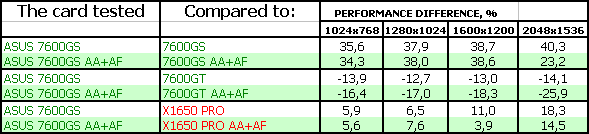

Сводные диаграммы производительности видеокарт

Отмечу, что мы провели два тестирования: одиночной карты и в режиме SLI (два акселератора).

Игровые тесты, сильно нагружающие блоки вершинных шейдеров, смешанно блоки пиксельных шейдеров 1.1 и 2.0, активное мультитекстурирование.

FarCry, Research

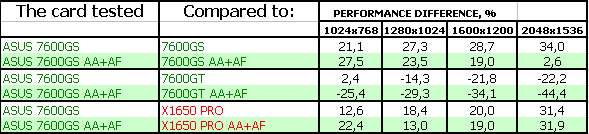

Результаты тестов: FarCry Research

Игровые тесты, сильно нагружающие блоки вершинных шейдеров, блоки пиксельных шейдеров 2.0, активное мультитекстурирование.

F.E.A.R.



Результаты тестов: F.E.A.R

Splinter Cell Chaos Theory



Результаты тестов: SCCT

Call Of Duty 2 DEMO



Результаты тестов: COD2

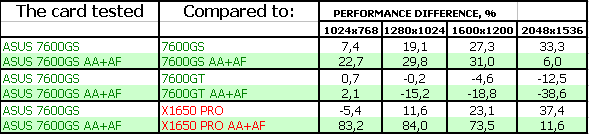

Half-Life2: ixbt01 demo



Результаты тестов: Half-Life2, ixbt01



Игровые тесты, сильно нагружающие пиксельный конвейер текстурированием, активная работа стенсиль-буфера, блоков шейдеров

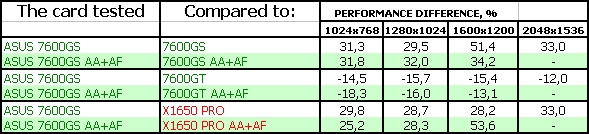

DOOM III High mode



Результаты тестов: DOOM III



Chronicles of Riddick, demo 44



Результаты тестов: Chronicles of Riddick, demo 44



Синтетические тесты, сильно нагружающие шейдерные блоки

3DMark05: MARKS



Результаты тестов: 3DMark05 MARKS

3DMark06: Shader 2.0 MARKS

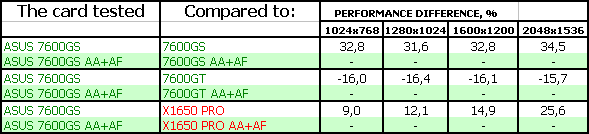

Результаты тестов: 3DMark06 Shader 2.0 MARKS

3DMark06: Shader 3.0 MARKS



Результаты тестов: 3DMark06 Shader 3.0 MARKS

Комментарии в выводах.

Выводы

ASUS EN7600GS TOP Silent (GeForce 7600 GS) 512MB PCI-E. Тесты показали, что продукт действительно находится прямо посередине между GeForce 7600 GS (штатным) и GeForce 7600 GT, несмотря на близость по частоте ядра к последнему. Все же память работает на 950 МГц, когда как у 7600 GT — на 1400 МГц, это играет существенную роль при 128битной шине, по сути, изделие ASUS снова столкнулось с этим пресловутым бутылочным горлышком в виде недостаточной ПСП. Потому и скорость находится примерно посередине. Где больше нагрузка на само ядро — там результаты ближе к GeForce 7600 GT.

В соперничестве с X1650 PRO новинка показала себя очень хорошо, но надо смотреть на цены. Не забываем, что ATI декларирует их снижение у 1650 PRO до 100 долларов США.

В целом осталось очень благоприятное впечатление от тихой и не сильно греющейся карты среднего звена (разумеется, на современном уровне, который предусматривает, что такие середнячки легко побеждают бывших Hi-End представителей уровня 6800 GT и даже 6800 Ultra).

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

Присуждаем награду (за октябрь) ASUS EN7600GS TOP Silent (GeForce 7600 GS) 512MB PCI-E.
