Foxconn C51XEM2AA-8EKRS2H — системная плата на базе чипсета NVIDIA nForce 590 SLI (Socket AM2)


  • Чипсет NVIDIA nForce 590 SLI (северный мост nForce 190 SPP и южный nForce 590 SLI MCP)

Хотя компания Foxconn и заявляет в качестве приоритетной задачи активное вторжение на розничный рынок, сотрудничество с системными интеграторами и прочими OEM-потребителями, определенно, является для нее более развитым (и, если угодно — привычным) направлением деятельности. Общеизвестно, что сама компания изначально была ориентирована на производство, нежели «придумывание» способов привлечения конечных потребителей. В отношении системных плат, сразу после «легализации» бренда, это обстоятельство проявлялось в очень скромной и невзрачной на фоне конкурентов комплектации плат, минимальном выборе дополнительных настроек в BIOS и почти полном отсутствии фирменных особенностей. Ситуация постепенно меняется и уже сейчас, рассматривая недорогие платы, нет объективных причин жаловаться на отсутствие «полагающегося по статусу» количества изюминок.

Но сможет ли Foxconn на равных с традиционными грандами выступить в классе моделей на дорогих чипсетах? Впрочем, и среди розничных потребителей есть весьма заметная категория, не столько интересующаяся опциями, сколько желающая получить стабильно работающий продукт без лишних украшательств, с полноценно реализованными функциями, заложенными в чипсет. И, как минимум, на их внимание Foxconn может вполне рассчитывать. А крупных сборщиков, наверняка, положительно заинтересует то обстоятельство, что рекламой модели Foxconn на чипсете nForce 590 SLI занимается сама NVIDIA. Платы Foxconn неизменно фигурируют на презентациях чипсетов NVIDIA с момента представления 500-серии на весеннем CeBIT вплоть до летнего nForce Summer Camp (за снимки с которого отдельное спасибо Андрею Воробьеву).

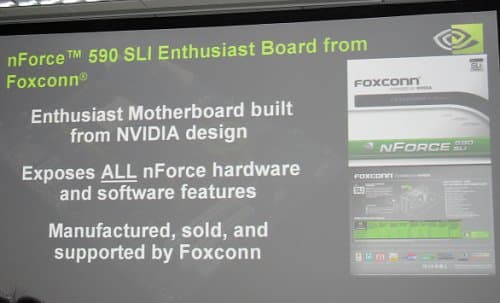

Причина такого предпочтения состоит в том, что Foxconn выступил в качестве партнера по выпуску эталонного дизайна для плат на чипсете nForce 590 SLI.

Что же, забегая вперед, отметим, что функции чипсета реализованы, действительно, в полном объеме, причем из внешних дополнений наличествует лишь контроллер FireWire, без которого заглавной модели обходиться уже просто несолидно.

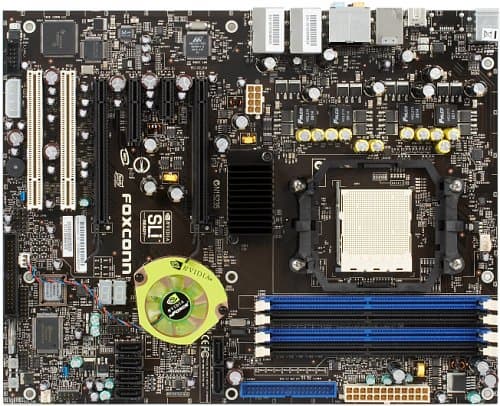

Для референсной платы наличие системы охлаждения на тепловых трубках и нестандартных схемотехнических решений нетипично, а вот дизайн должен быть максимально универсальным и удобным для установки и сборки. И с этой задачей инженеры Foxconn вполне справились. Отдельно обращает на себя внимание установка разъемов SATA, она явно сделана с учетом возможного размещения длинных видеокарт в обоих графических портах, что похвально. А вот разъем дополнительного питания для видеокарт, помещенный на традиционное место рядом с крайним PCI-слотом, вызывает столь же традиционные нарекания. Тем более что в случае установки пары видеокарт с двухэтажной системой охлаждения, этот порт остается единственным средством для установки плат расширения и, скорее всего, окажется востребованным. Впрочем, практической потребности в подключении питания к этому разъему, если карты имеют собственные разъемы для «подпитки» напрямую от блока питания, нет.

Также вплотную к тому же крайнему PCI-слоту помещается перемычка, упоминание которой отсутствует в руководстве, а и из краткого описания, имеющегося на плате, можно сделать вывод, что она заведует опцией защиты BIOS от перезаписи. И практические тесты это подтверждают.

Система охлаждения рассчитана на установку платы в разных условиях, в том числе и в корпуса с не самым лучшим образом организованной вентиляцией. Высокий алюминиевый радиатор на северном мосту (имеющем, как уже отмечалось, меньший нагрев по сравнению с южным) ориентирован так, чтобы продуваться за счет потока воздуха от процессорного вентилятора. Активный кулер с компактным радиатором на южном мосту, на первый взгляд, не впечатляет (оребрение обеспечивается припаянной к основанию «гармошкой», расположенной лишь с одного края), но работает на удивление эффективно. Даже в длительных тестах радиатор остается лишь слегка теплым, тогда как пассивные радиаторы на ранее протестированных платах на данном чипсете разогревались весьма чувствительно, несмотря на большие габариты. Плата за компактность — известна, шум чипсетного вентилятора едва ли станет солирующем в закрытом корпусе, но он отчетливо слышен в условиях открытого стенда. Кроме того, установка видеокарты с громоздкой системой охлаждения может сказаться на эффективности работы, что в особо «клинических» случаях приводит к заметному повышению шума (кулер вынужден вращаться на максимальных оборотах, а поток воздуха создает дополнительный шум из-за того, что ему приходится огибать кожух системы охлаждения видеокарты).

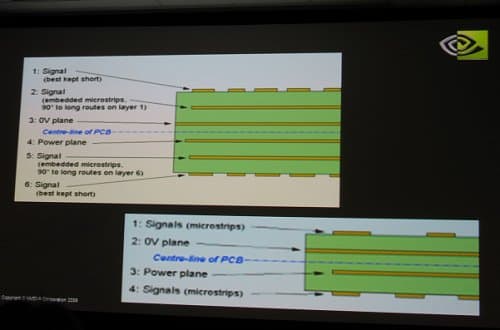

Презентация упоминает об использовании шестислойного дизайна вместо четырехслойного, что для дорогих плат — вполне оправданное решение, учитывая необходимость разводки такого количества периферийных линий.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены по 4 полевых транзистора на канал, 11 конденсаторов по 560 мкФ неизвестного производителя (но явно не принадлежащего к элитной категории) и 8 — по 1800 мкФ от Rubycon. Размер платы — стандартный ATX (305×245 мм), крепление к корпусу девятью винтами с надежным креплением всех углов.

Системный мониторинг (Winbond W83627EHG, по данным BIOS Setup)

  • Напряжение процессорного ядра, памяти, +3,3 (для каждой из двух имеющихся линий питания), +5 В, северного и южного моста чипсета, шины HT между процессором и северным мостом чипсета и батарейки;
  • Частота вращения 3 вентиляторов (в том числе — на южном мосту чипсета);
  • Температура процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и системная (установленным на плате датчиком, измеряющем температуру окружающего воздуха);
  • Smart Fan — режим полностью автоматического управления частотой вращения процессорного кулера. В нынешней версии BIOS отсутствует даже возможность его отключить, однако в последующих версиях обещают добавить не только отключение, но и настройку параметров автоматического управления. По умолчанию, схема управления предусматривает работу вентилятора на частоте 80 % от максимальной в диапазоне температуры от 0 до 55 градусов, 87 % — до 65 градусов, 94 % — до 75 градусов, при дальнейшем возрастании температуры обороты возрастают до максимальных. Необходим вентилятор с 4-ех контактным разъемом (по официальной версии), но в нашем тестировании обнаружилась совместимость и с 3-ех контактным.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей (оба постоянно работают в режиме x16);
  • 1 слот PCIEx1;
  • 1 слот PCIEx4;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 8-контактный ATX12V для питания процессора и 4-контактный «периферийный» для дополнительного питания PCI-E видеокарт;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и JBOD;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения планки с 1 дополнительным портом FireWire;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с COM-портом;
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, а для процессорного (4-контактного) доступно «интеллектуальное» управление частотой вращения.

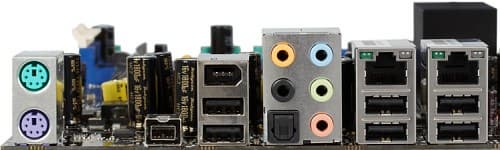

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 FireWire 800 (IEEE1394b, 9-контактный);
  • 2 порта USB, 1 FireWire 400 (IEEE1394a, 6-контактный);
  • 5 аналоговых аудиоразъемов (Center/Sub, Rear-Out, Line-In, Front-Out, Mic-In/Side-Out) и 1 оптический S/PDIF-Out;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet).

Комплект поставки

  • Упаковка: коробка внушительных размеров и веса, но оформленная достаточно скромно, хотя дизайн разрабатывался специально для данной модели;
  • Документация: подробная брошюра-руководство и отдельная инструкция по сборке;
  • Кабели: 6 SATA, 3 разветвителя питания на 6 устройств SATA, 1 ATA66 и шлейф для подключения дисковода;
  • Планка с 4 портами USB для вывода на заднюю панель;
  • Планка с 2 портами FireWire 400 (4-ех и 6-ти контактными) для вывода на заднюю панель;
  • Планка для вывода COM-порта на заднюю панель;
  • SLI Bridge для соединения видеокарт в режиме SLI;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами Foxconn. Набор фирменных утилит включает:
    • Tiger One — утилита для мониторинга системных параметров (с возможностью сигнализации о выходе параметров из заданных диапазонов), разгон (помимо доступных в BIOS, имеется настройка частоты шины PCI Express), ручное управление скоростью процессорного вентилятора;
    • Fox LiveUpdate — утилита для автоматического обновления BIOS с возможностью поиска свежей версии на сайте производителя;
    • SupeLogo — утилита для редактирования загрузочной заставки.
    Также в комплекте имеется антивирусный пакет Norton Internet Security 2006.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC882D, с возможностью подключения аудиосистем 7.1 и отдельным HDA-стереовыходом, доступным при подключении фронтальной панели, а также функцией кодирования «исходящего» цифрового аудиопотока в формате Dolby Digital для удобства подключения к системам «домашнего кинотеатра» и т.п.;
  • 2 cетевых Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с, на базе чипсета (с поддержкой аппаратного брандмауэра, приоритезации трафика и прочих фирменных опций (подробнее см. в описании чипсета) и собственным высокоскоростным интерфейсом) и PHY-контроллера Marvell 88E1121-TFE1;
  • FireWire, на базе микросхем Texas Instruments TSB82AA2 и TSB81BA3, с поддержкой 3 портов FireWire, из которых единственный, установленный на задней панели — FireWire 800, а выводимые с помощью планок — FireWire 400, поддерживается совместимость со стандартами IEEE1394a и IEEE1394b.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.06Отлично
Уровень шума, дБ (А): -81.5Хорошо
Динамический диапазон, дБ (А): 79.5Средне
Гармонические искажения, %: 0.0034Очень хорошо
Интермодуляционные искажения + шум, %: 0.022Хорошо
Взаимопроникновение каналов, дБ: -77.3Очень хорошо
Интермодуляции на 10 кГц, %: 0.019Очень хорошо

Общая оценка: Хорошо (подробнее). Уже не в первый раз мы наблюдаем не слишком высокий уровень реализации интегрированного звука для связки из MCP nForce 590 SLI и аудиокодека от Realtek. Конечно, пользователи системных плат на старших чипсетах не являются целевой аудиторией интегрированных аудиорешений. Но коль скоро такая поддержка имеется, хотелось бы видеть показатели динамического диапазона, по меньшей мере, не хуже существующего уровня для HDA-кодеков, интегрированных на системные платы. Или нас таким ненавязчивым способом хотят «пересадить» на цифровой способ подключения акустики?

Фирменные технологии и особенности

  • SuperBoot — ускорение загрузки ПК: запоминаются текущие параметры системы и при старте вместо инициализации устройств и выполнения самодиагностики управление фактически немедленно передается загрузчику ОС; при изменении конфигурации системы (и вообще любой ошибке загрузки) происходит автоматическое выполнение POST с запоминанием новых параметров;
  • SuperRecovery — создание резервной копии данных в скрытой области жесткого диска и последующее восстановление этих данных;
  • SuperLogo — возможность редактирования загрузочной заставки BIOS;
  • SuperBios-protect — защита BIOS от несанкционированной перезаписи;
  • Индикатор POST-кодов, установленный на плате.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Перемычка для защиты параметров CMOS от изменения
Из BIOS, основанного на версии AWARD 6.00PGВозможность управления специфическими функциями платформы+SSE/SSE2
K8 Cool’n’Quiet
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Async Latency, Row to Row Delay, Write Recovery Time, Row Cycle Time, Read-To-Write Time, Write-To-Read Time
Выбор частоты работы памяти+Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT)
Настройка работы шины HT+Для обеих шин множитель (1x—5x с целым шагом), причем для шины от северного до южного моста отдельно для обоих направлений данных, и разрядность: 8 или 16 бит. Опорная частота для шины между северным мостом и южным: 200—500 МГц с шагом 2 МГц
Возможность задания частоты для периферийных шин+PCIEx16 = 100—200 МГц с шагом 1 МГц (отдельно для обоих графических портов)
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 200—500 МГц с шагом 2 МГц
Изменение коэффициента умножения процессора+ от ×4, с целым шагом
Изменение напряжения ядра процессора+0,875—1,850 с шагом 0,025 В
Изменение напряжения памяти+ 1,825—2,500 В с шагом 0,025 В, в отдельном разделе Drive Strength доступны параметры управления силой управляющих сигналов, передаваемых по шине памяти
Изменение напряжения чипсета+ 1,20—1,40 В с шагом 0,05 В для северного моста и 1,525—1,700 В с шагом 0,025 В для южного моста, также для настройки доступно напряжение питания южного моста в режиме Standby (1,5—1,7 В с шагом 0,1 В)
Изменение напряжения шин HT + 1,200—1,400 В с шагом 0,025 В для шины от процессора до северного моста и 1,300—1,500 В с шагом 0,025 В для шины между северным мостом и южным

Использовалась версия 612W1P20 от 05/24/2006, предоставленная производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Разгонные настройки присутствуют в необходимом, для платы такого уровня, количестве и практически их должно быть достаточно для извлечения потенциала даже из наиболее «талантливых» экземпляров процессоров и памяти. Новомодная опция сохранения нескольких вариантов настроек затронула и платы Foxconn — имеется возможность сохранения до 5 профилей, но только в CMOS, запись на внешний диск не предусматривается.

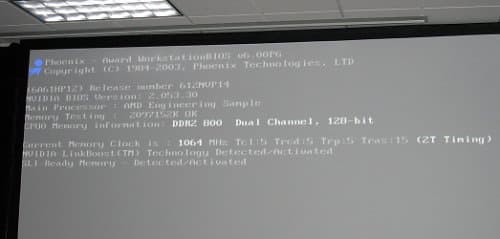

Поддержка автоматического выбора повышенной частоты для памяти по информации из EPP работает, и в нашем случае в точности подтвердился результат, продемонстрированный на презентации. Но как мы уже выяснили в тестировании плат ASUS и Gigabyte на данном чипсете, 1064 МГц — не предел для наших модулей, оба конкурента единодушно выставили для них 1072 МГц. Впрочем, это не самая огорчительная особенность, гораздо серьезнее настойчивое стремление платы работать с памятью только с установленным таймингом 2T. Причем даже на штатных частоте и основных таймингах, попытки вручную утвердить значение 1T приводили к нестабильной работе, и даже повышение напряжения памяти не устраняло эту, мягко говоря, странность. Возможно, ручным подбором значений Drive Strength добиться устойчивой работы и удалось бы, но ясно, что программистам BIOS из Foxconn есть над чем задуматься.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Corsair TWIN2X2048-8500C5 (DDR1066, 5-5-5-15)
  • Внешнее видео: ATI Radeon X1900 XTX, 512 МБ GDDR3
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята ранее протестированная нами плата на таком же чипсете ASUS M2N32-SLI Deluxe.

Тест ASUS M2N32-SLI Deluxe, тайминги памяти 5-5-5-15-1T Foxconn C51XEM2AA-8EKRS2H, тайминги памяти 5-5-5-15-2T
Архивирование в 7-Zip, мин:сек 6:34 6:39
Кодирование MPEG4 (XviD), мин:сек 6:04 6:03
Unreal Tournament 2004 (Low@640×480), fps 77,7 77,8
Unreal Tournament 2004 (Highest@1600×1200), fps 73,5 73,7
FarCry (Low@640×480), fps 174 161
FarCry (Highest@1600×1200), fps 130 121

Результаты достаточно неожиданные, мы ожидали более серьезного отставания продукта Foxconn по вине завышенного параметра 1T/2T. Но на практике разница едва заметна. В качестве объяснения напрашиваются две версии. Либо плата ASUS также работала с параметром 2T, рапортуя о якобы установленном 1T. Но в таком случае, чем объяснить падение производительности для нее, в случае если параметр 2T в BIOS устанавливался вручную (а оно наблюдалось)? И чем объяснить явно превышающее погрешность измерения снижение производительности в игре FarCry для платы Foxconn? Таким образом, более вероятным представляется объяснение, что контроллер DDR2-памяти в процессорах для Socket AM2, вообще, менее чувствителен к изменению данного параметра. Вернее, обеспечивает запросы пользовательских программ в оптимальном темпе в обоих случаях. Хотя, по-прежнему, можно найти программы, чувствительные к величине данной задержки.

Итог

Если успех данной модели среди OEM-потребителей решит в первую очередь цена (она располагает всей необходимой функциональностью и достаточным набором разгонных и «рекламно-завлекательных» настроек, которые могут быть практически востребованы покупателем готового компьютера, пусть и принадлежащего к привилегированному классу «энтузиастов»). То самостоятельные сборщики, выбирая модель на ультимативном чипсете, не исключено, предпочтут переплатить за функционально более насыщенные модели ASUS M2N32-SLI Deluxe (польстившись на исключительно широкий выбор настроек в BIOS и длинный список фирменных опций, включая пассивную систему охлаждения чипсета и 8-канальный стабилизатор напряжения) или Gigabyte M59SLI-S5 (предвосхищая возможное использование третьего графического порта). Впрочем, и в данном случае, если цена будет привлекательна, у платы найдутся сторонники, к тому же она менее требовательна к организации вентиляции внутри корпуса по сравнению с моделями, оснащенными пассивным охлаждением.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
