Компактный сетевой накопитель
Thecus N0204


Сегодня сетевые накопители представляют собой многофункциональные устройства, которые кроме непосредственного хранения файлов пользователя также обеспечивают его и большим количеством дополнительных функций. Для домашних моделей это конечно медиасерверы и автономные системы загрузки файлов. В бизнес-применениях более интересны возможности резервного копирования и поддержка различных протоколов.

Развитие систем идет по проторенной дорожке увеличения производительности и функционала. Что касается одного из основных параметров — максимального объема хранимой информации — он зависит скорее от производителей жестких дисков. А сами сетевые накопители в этом случае разбиваются на классы по количеству отсеков для винчестеров — один, два, четыре или более.

Несмотря на общее упрощение и удешевление электронной начинки, у пользователей часто возникают обоснованные претензии к стоимости — однодисковый накопитель сильно ограничен по объему (можно и просто винчестер второй в компьютер добавить) и получается относительно дорог, а у многодисковых стоимость часто сравнима с готовой системой на базе стандартных комплектующих. Ценник высокоскоростных моделей поднимается еще выше. И реальными преимуществами готовых решений NAS остаются только простота установки и настройки, небольшой занимаемый объем и низкое энергопотребление. В то время как по формальным параметрам скорости и стоимости они продолжают проигрывать компьютерам. Коэффициент перевода времени на настройку в деньги и важность компактности конечно у всех пользователей разные. Так что даже в этих условиях сетевые накопители все чаще находят место в домах и офисах.

Известный в рассматриваемой области производитель — компания Thecus — решил еще дальше пойти в улучшении второго из упомянутых плюсов NAS — компактности. Он выбрал единственно возможное кардинальное решение — заменить 3,5″ жесткие диски на 2,5″. Прямо скажем, сначала мы достаточно скептически отнеслись к данному варианту. Ведь он заметно ухудшает другие характеристики — объем у дисков такого формата меньше (сегодня наблюдается отставание в четыре раза), производительность ниже, а стоимость — наоборот выше. Так что компактность остается по-сути единственной особенностью по сравнению с «обычными» сетевыми накопителями. Конечно есть еще два «улучшенных» параметра — шумность и энергопотребление. Однако их значимость обычно ниже.

Тем не менее, любопытство пересилило и мы решили протестировать модель N0204, рассчитанную на установку двух 2,5″ винчестеров. Учитывая большой опыт по работе с другими моделями, будет интересно сравнить новинку с ними.

Комплект поставки

Коробка в этот раз совсем небольшая — около 19×19×13 см. Оформлена как красивый подарок — стенки из плотного картона, пластиковая оболочка с окошком и все такое…Число «умных надписей» и спецификаций значительно сокращено, оставшиеся заменены на две картинки — варианты использования устройства и процесс быстрой установки. В общем производитель явно пытается ориентироваться на не очень специализированную аудиторию.

Комплект поставки обычный: устройство, блок питания и кабель, сетевой патч-корд, болты для крепления дисков, листовка по быстрой установке, компакт-диск. Отметим только интересный дизайн сетевого кабеля — гигабитный провод в «плоском» варианте смотрится по меньшей мере оригинально. И для подобного компактного устройства подходит великолепно. Чего к большому сожалению сказать про кабель блока питания. Последний выполнен в виде «ноутбучной» импульсной модели с выходными параметрами 5 В 3 А и обычным компьютерным кабелем, которым питают блоки питания настольных систем. Более удачно смотрелся бы тонкий «бытовой» провод или вообще не «розеточный» блок питания. Хотя конечно «на скорость не влияет».

Внешний вид

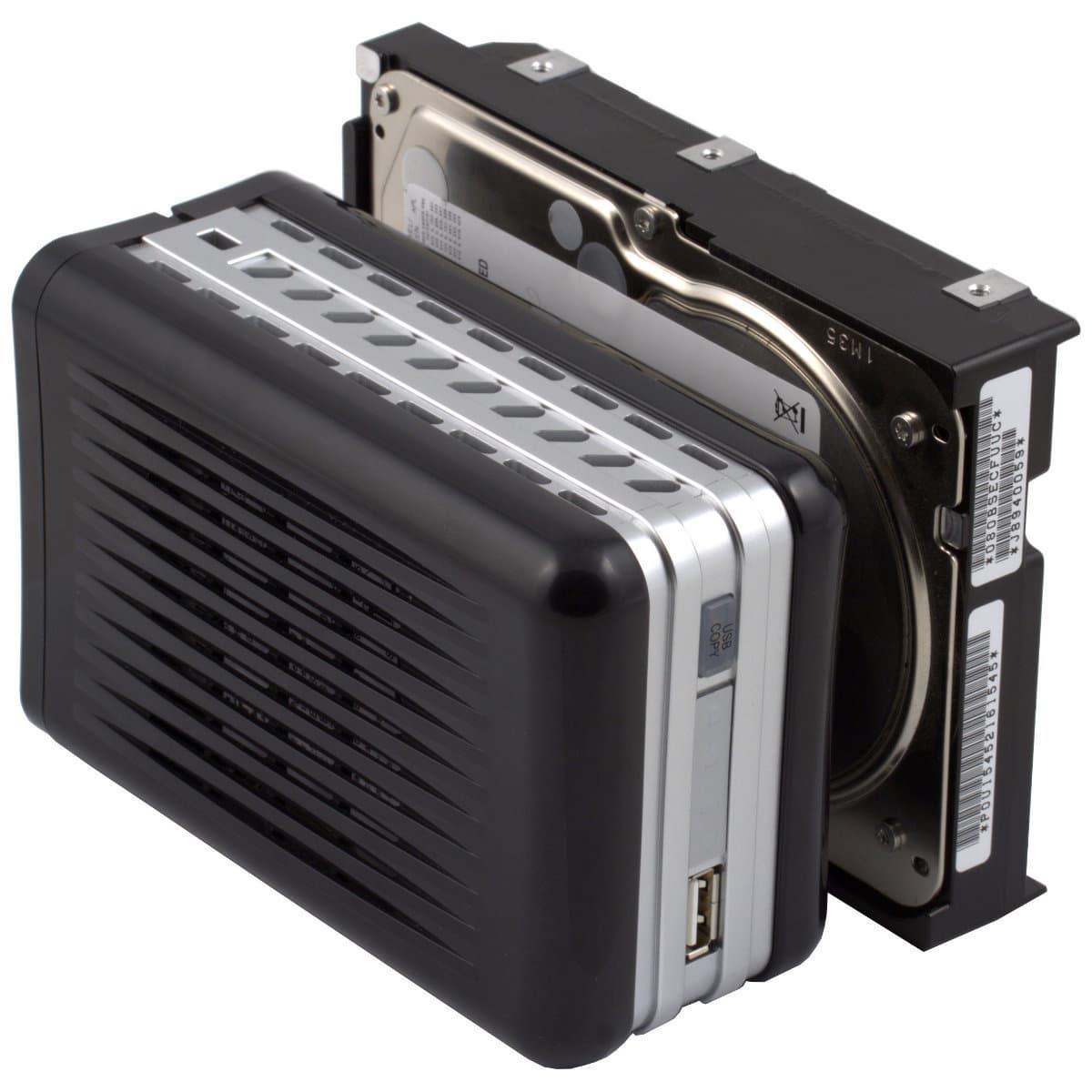

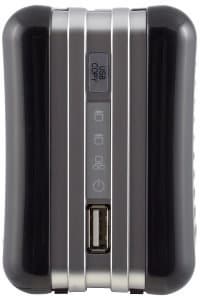

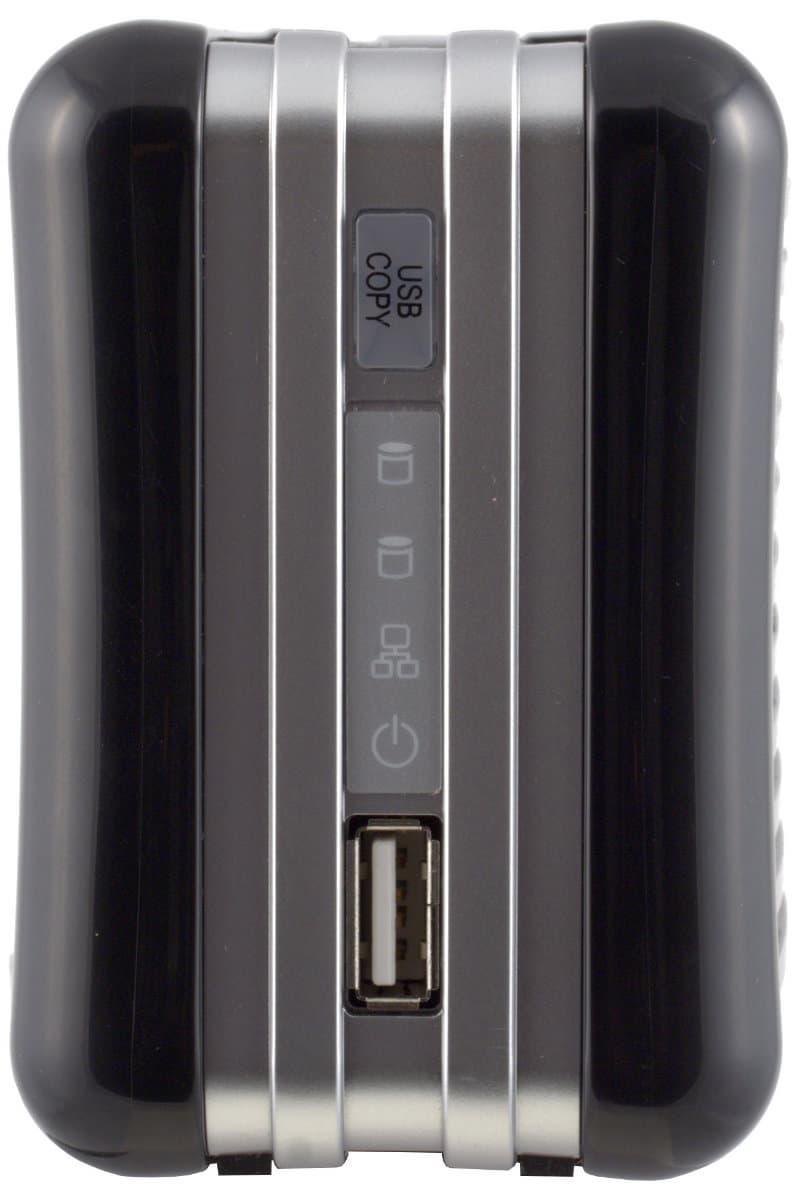

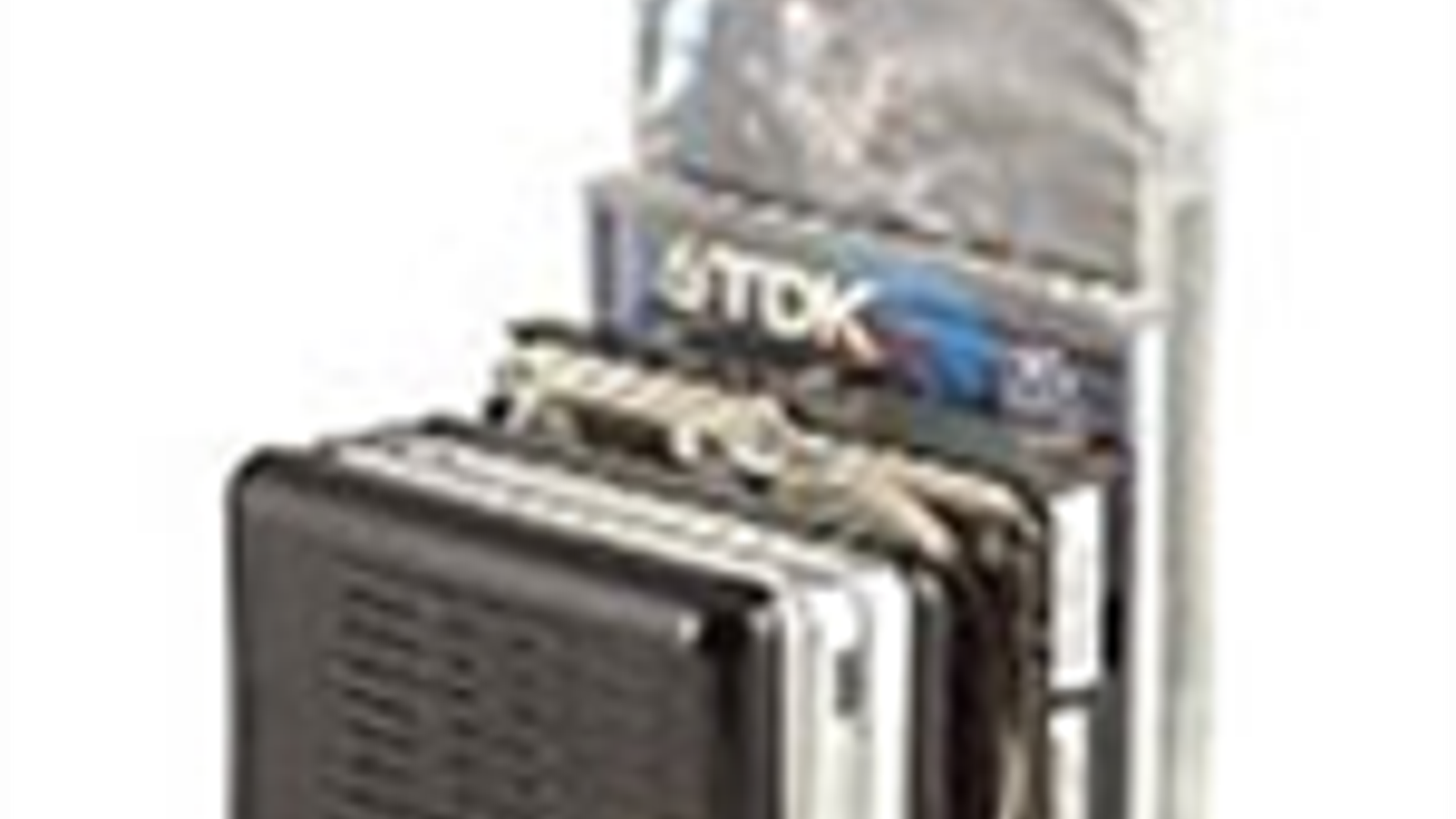

Первое впечатления от накопителя — «какой же он маленький!». Но пока не достанешь его из коробки, полностью осознать это невозможно, поскольку более практичные китайцы могли бы и четыре устройства в нее упаковать. Даже хочется сказать «palm-size», как бы это не звучало странно для сетевого накопителя. Реальные размеры — 13,3×8,7×5,8 сантиметра. Всего лишь немного больше самих 2,5'' жестких дисков. И уж точно меньше 3,5″ винчестера. Для примера на фотографии выше он показан рядом с N0204.

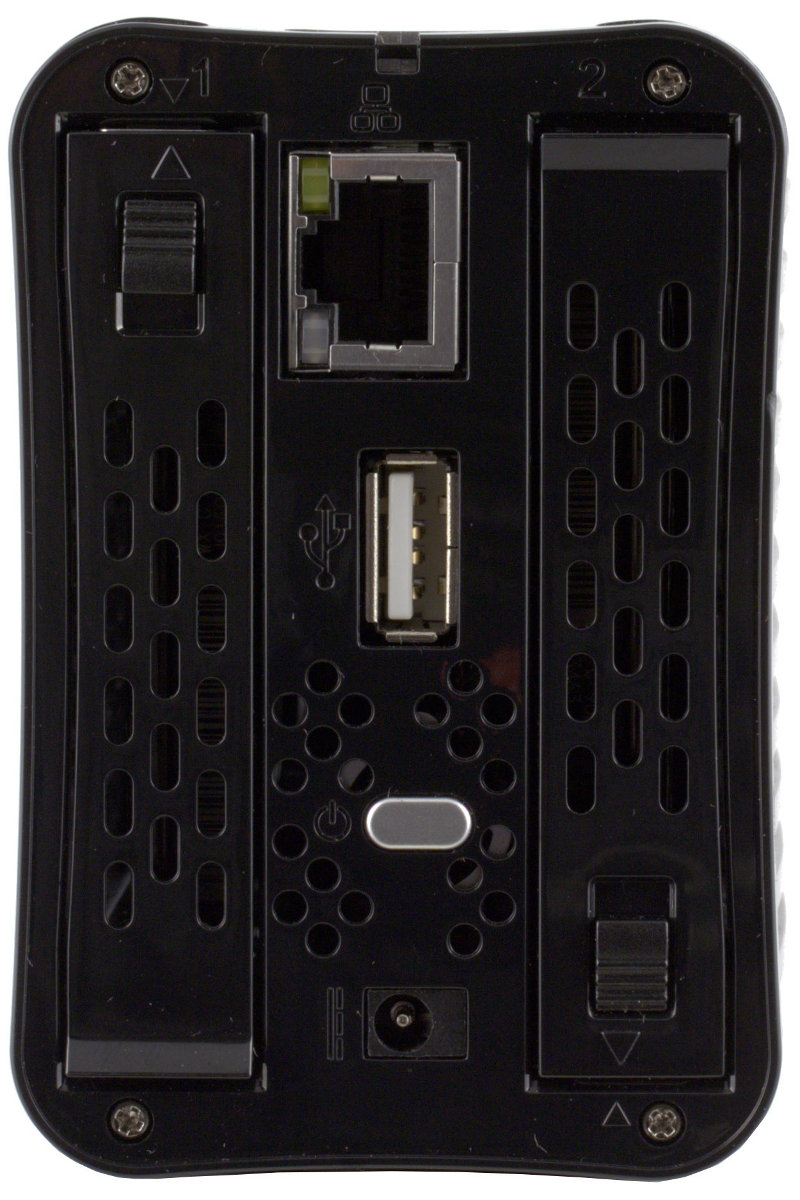

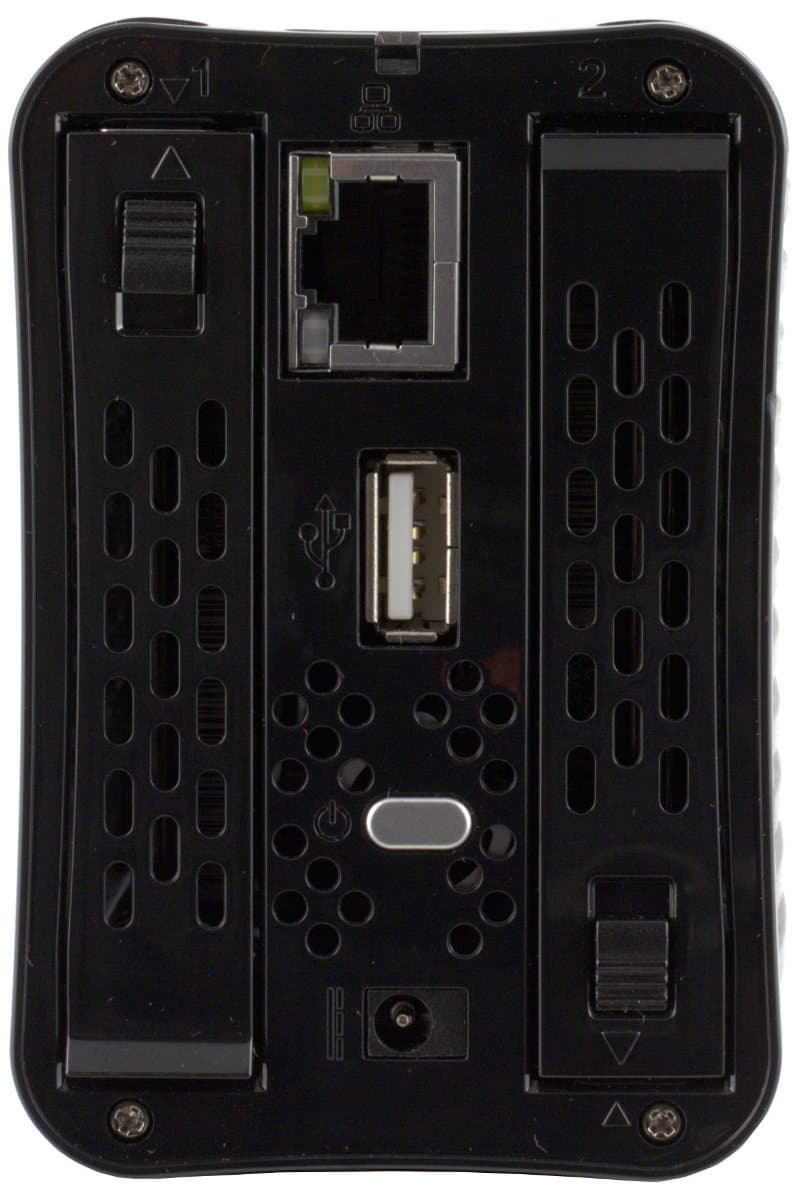

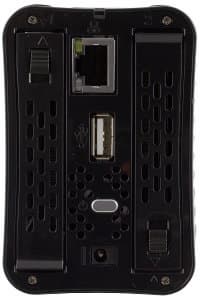

Собственно корпус выполнен полностью из пластика — черные боковые стенки и серебристая рамка между ними. Устройство практически полностью покрыто вентиляционными решетками — активного охлаждения не предусмотрено, так что это вполне логично. На передней панели привычные индикаторы (активность дисков, активность сети, состояние устройства), порт USB и кнопка с подсветкой для копирования данных с подключенного накопителя. Сзади — слоты для установки дисков, вход питания, сетевой порт, второй порт USB, кнопка включения. Интересно, что несмотря на компактный размер, устройство имеет отсеки для дисков с возможностью горячей замены.

Аппаратная конфигурация

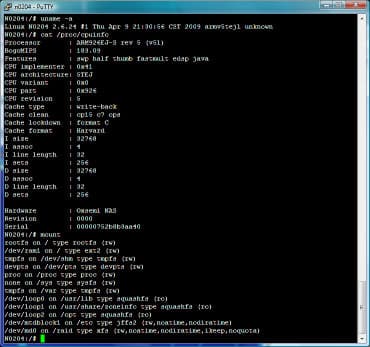

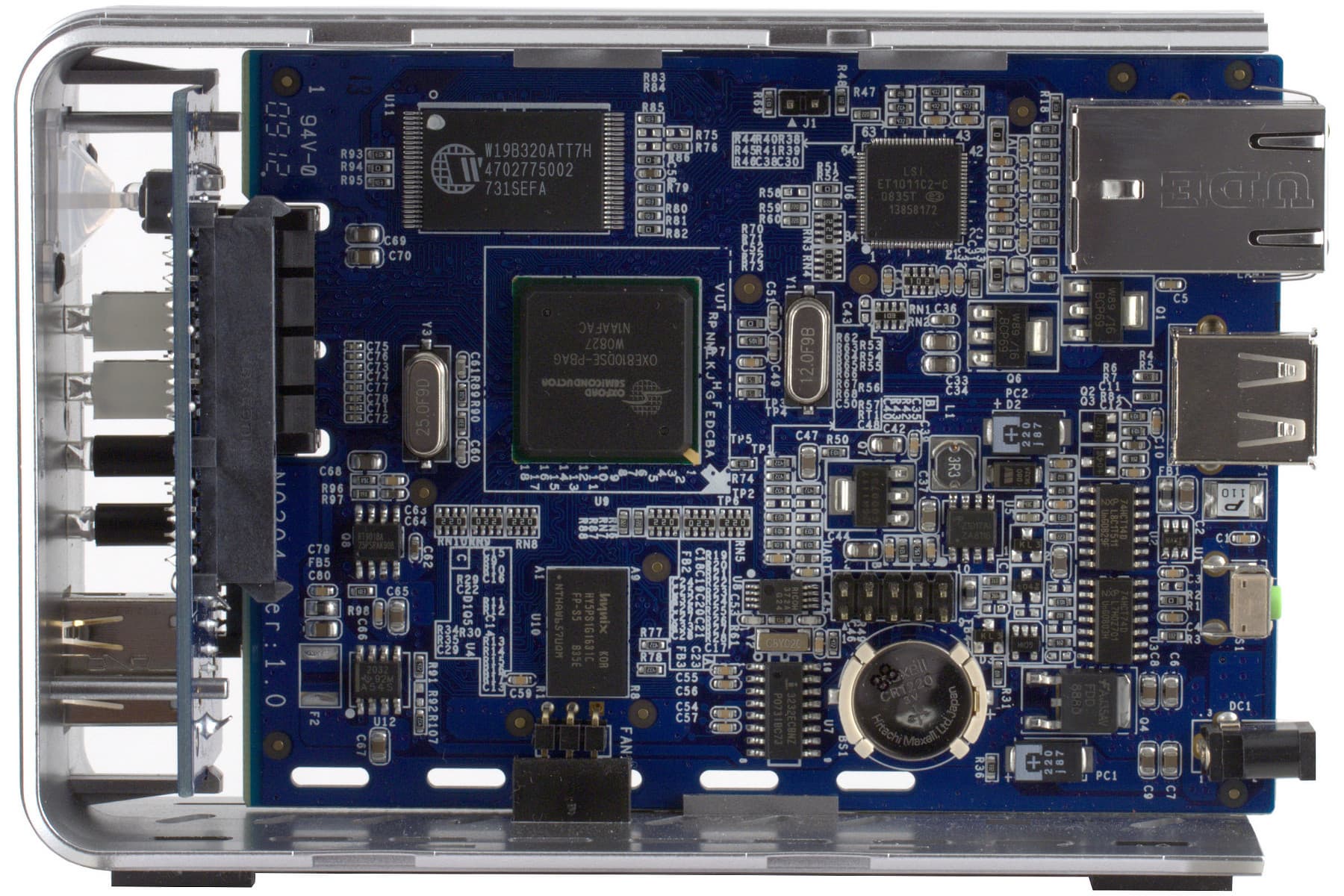

Вся начинка собрана на одной печатной плате, которая располагается в центре устройства между винчестерами. Основой системы является чип OXE810DSE-PBAG от компании Oxford Semiconductor входящей в состав PLX Technology. Эта микросхема объединяет в себе вычислительное ядро ARM и контроллеры SATA, Gigabit Ethernet и USB. Данный чип можно встретить и в других недорогих моделях сетевых накопителей.

Оперативная память представлена одной микросхемой от Hynix на 128 МБ, а флеш памяти всего 4 МБ (производство Winbond). Практически единственной дополнительной микросхемой является гигабитный сетевой передатчик от LSI. Неустановленных элементов нет, присутствует разъем для подключения внешнего вентилятора, один с подписью UART (видимо речь о консоли) на восемь контактов и еще один двухконтактный без подписи.

Завершает конструкцию небольшая плата с разъемами для дисков, фронтальными индикаторами, кнопкой и USB-портом.

Интересно, что порты USB в описании указаны неравнозначными — передний стандарта 2.0, тогда как расположенный сзади — только 1.1. Проверка путем измерения скорости показала, что это действительно так. Похоже на ограничения основного чипа. А на установку дополнительного USB-контроллера не нашлось места или денег.

Как уже можно было понять из параметров блока питания, устройство потребляет не более 15 Вт. При этом без нагрузки и с отключенными дисками этот параметр составляет не более 5 Вт. Безусловно это самая экономная модель из рассмотренных нами. Но нужно учесть, что основной эффект в это вносят конечно мало потребляющие жесткие диски.

Что касается шума, то отсутствие активного охлаждения означает что все будет определяться выбранными винчестерами. Использованные нами в тестах модели достаточно назойливо и звонко любят парковать головки. Эффект можно насколько уменьшить, перепрограммировав внутренние таймеры дисков. Ну а по уровню шума во время работы большинство современных 2,5″ винчестеров можно назвать очень тихими.

Сборка и настройка

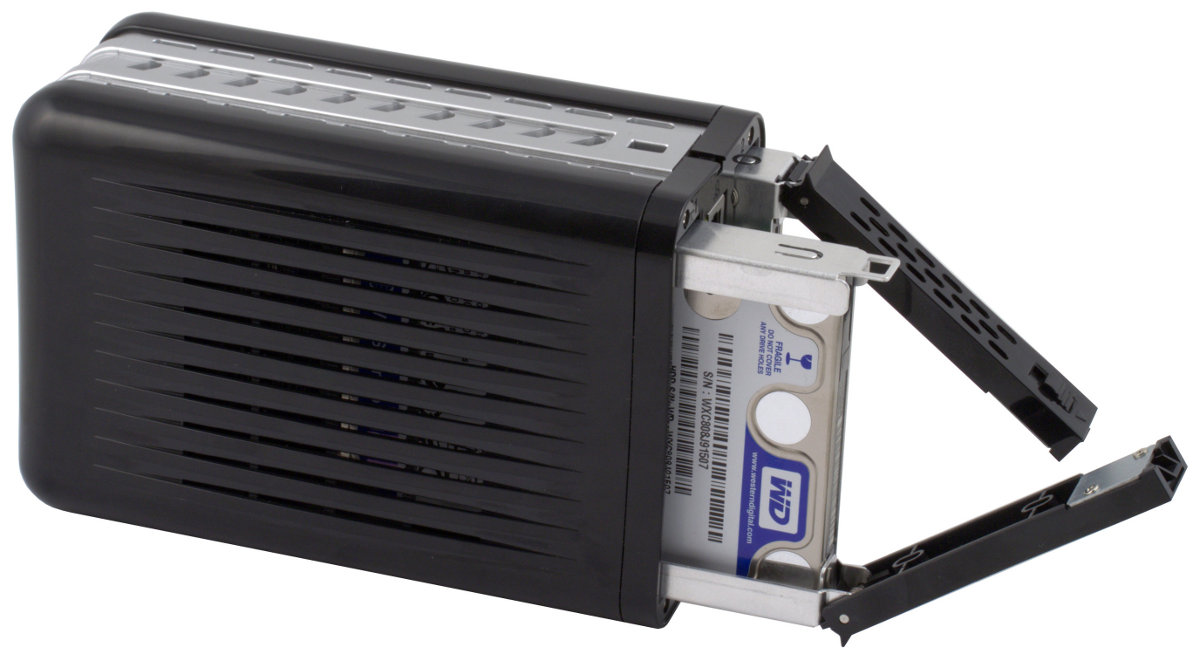

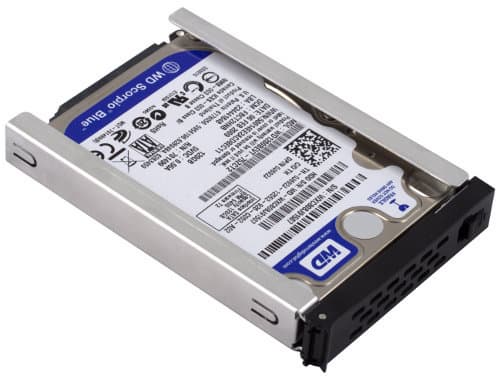

Устройство поставляется без жестких дисков, так что для запуска пользователю потребуется приобрести один или два 2,5″ SATA винчестера. Они крепятся на алюминиевые рамки, которые устанавливаются в корпус накопителя. В официальном списке совместимости представлены модели серий Seagate Momentus и WD Scorpio Blue объемом от 80 до 500 ГБ. Скорее всего будут работать и любые другие диски, однако мы рекомендуем выбирать именно из этого списка. На производительность выбор влияет мало, так что в этой ситуации гарантированная совместимость важнее.

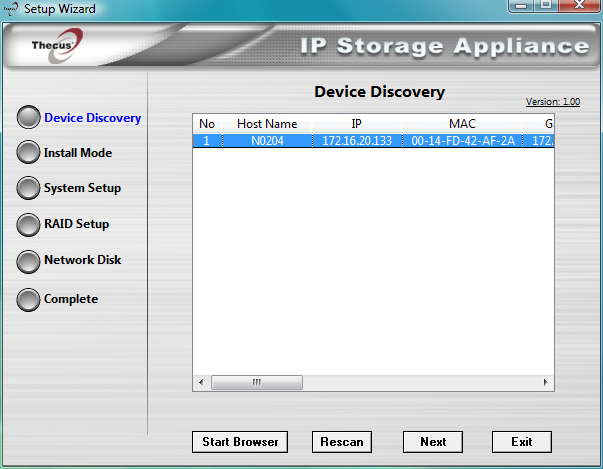

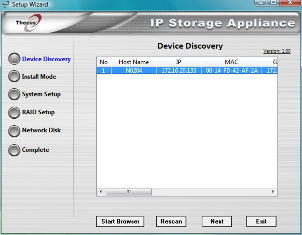

Дальше все обычно — подключаем питания и сеть, включаем устройство и запускаем программу Thecus Setup Wizard. Отметим, что для N0204 используется ее специальная версия, а не общая для большинства других устройств компании. Причина этого — в конфигурации накопителя и организации хранения прошивки. Дело в том, что у N0204 часть прошивки находится на самих винчестерах. Кроме того, их конфигурацию (в случае если установлено два диска) можно поменять только из этой программы. Web-интерфейс настроек такой возможности не имеет. Хотя первый этап «перенастройки» — удаление массива — осуществляется именно через него. Это достаточно существенный момент и необходимо обратить на него внимание при начальном конфигурации устройства. Особенно пользователеи операционных систем семейства Linux — программа настройки работает только под Windows и Mac OS.

Никаких других интересных возможностей у Setup Wizard не предусмотрено (например настройки IP-адресов, времени и пароля администратора). Но есть страница для подключения сетевых дисков.

Дальнейшее управление накопителем осуществляется через Web-интерфейс, для которого поддерживается несколько языков, включая русский. Во время написания статьи использовалась прошивка версии 1.00.00, единственно доступная на момент проведения тестирования.

Настройки и возможности

Весь функционал непосредственно вытекает из настроек и параметров накопителя. Так что описание Web-интерфейса даст вполне однозначное впечатление о устройстве. А в некоторых местах мы будем оперативно отвлекаться на тонкости реализации некоторых функций.

Итак, вход в настройки привычный — открываем браузер, вводим адрес или имя устройства и видим пару полей для ввода имени и пароля пользователя. Администратор автоматически попадает на страницы настроек, а вот если указать параметры пользователя, то он увидит файловый менеджер, фотоальбом и страницу изменения пароля.

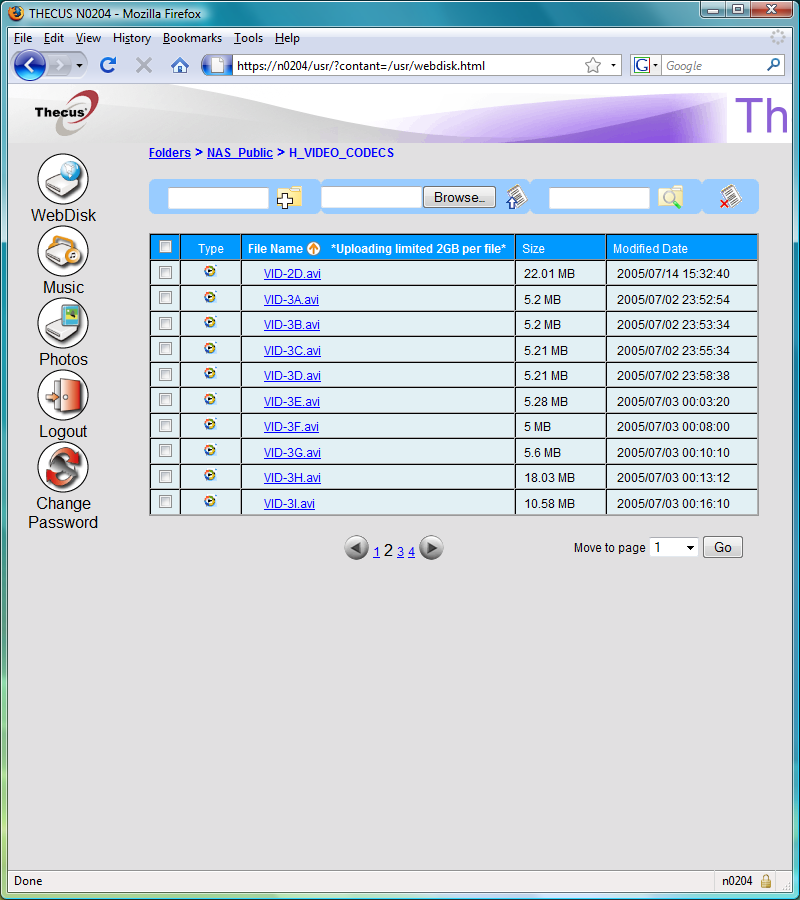

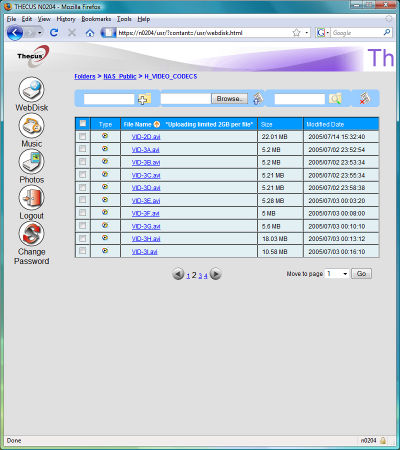

Доступ к файлам через браузер безусловно является одной из полезных функций, поскольку позволяет легко работать с ними из любой точки мира без каких-либо специальных программ или настроек. Актуальных требований здесь два — обеспечение безопасности и широкий набор возможностей по управлению данными. С первым проблем нет — устройство поддерживает SSL с самоподписанным сертификатом, так что данные при передаче через Интернет будут шифроваться. А вот по второму критерию — не более чем «хорошо»: только просмотр директорий, скачивание и загрузка файлов (до 2 ГБ), создание директорий, удаление директорий и файлов. Нет таких полезных функций как копирование или перемещение данных.

Про фотоальбом сказать особо нечего — грустная и не очень понятная функция. Каждый пользователь может создать несколько папок с графическими файлами и потом просматривать их (и показывать другим) в браузере. Сохраняются все файлы (вместе с автоматически создаваемыми «превьюшками» в общей папке Pictures. Ограничений доступа никаких не предусмотрено, возможности комментирования или редактирования фотографий тоже нет. В общем, на наш взгляд малоинтересная функция.

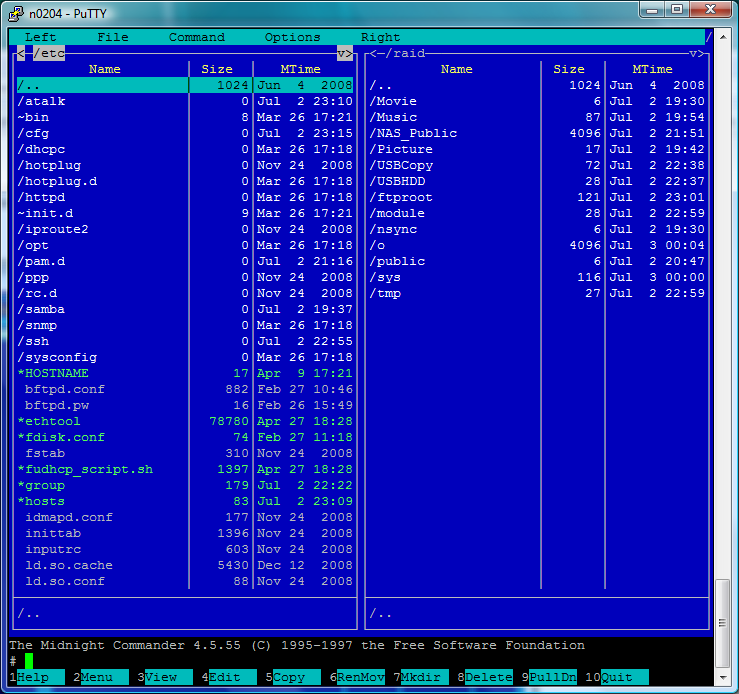

Но вернемся к администратору (кстати как вы обратили внимание, он обделен доступом к файловому менеджеру, что может быть неудобно). Кстати и по FTP система его тоже не пускает.

Традиционное меню от компании Thecus оформлено в стандартном виде — в верхней части окна список с раскрывающимися пунктами, а центральную часть окна занимает непосредственно информация страницы и поля ввода.

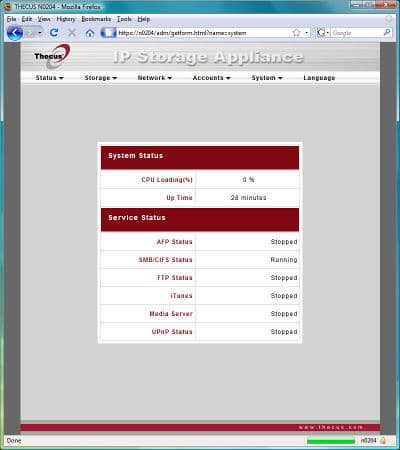

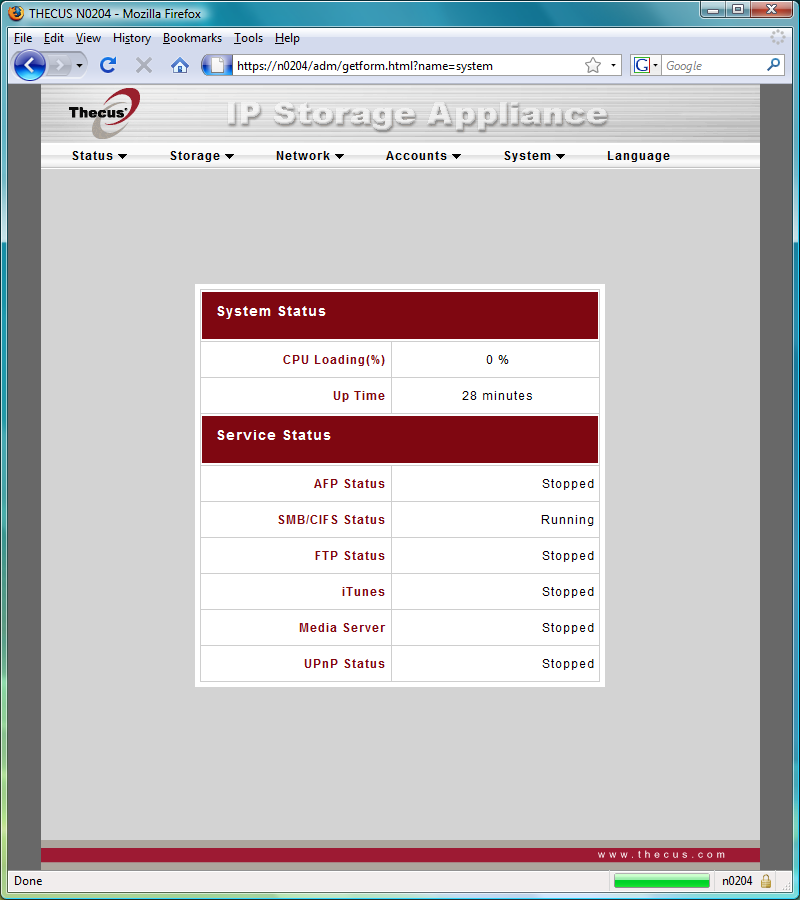

Первая группа («Status») информационная: название модели, версия прошивки, время работы, статус сервисов, загрузка процессора, информация о принтере и Web-камере. С принтером все обычно — обеспечивается сетевой доступ к подключенному по USB устройству. Связь односторонняя, то есть узнать состояние принтера (например текущую емкость картриджа) нельзя. Но в целом может быть полезно, особенно если нет возможности установить принтер около ПК или же в доме принципиально используются только ноутбуки. Работу Web-камеры проверить не удалось, поскольку не нашлось совместимой модели. Если же вам повезло больше, то накопитель может сам записывать картинки с нее с заданным интервалом с учетом расписания.

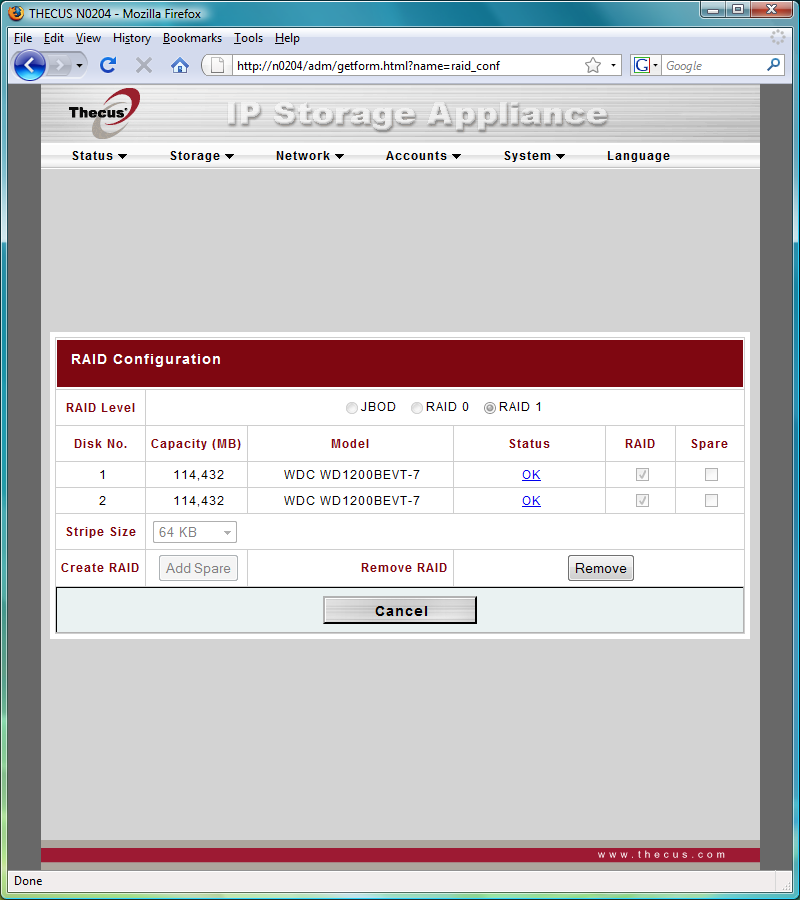

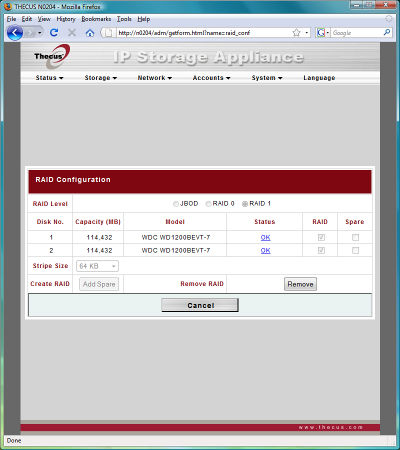

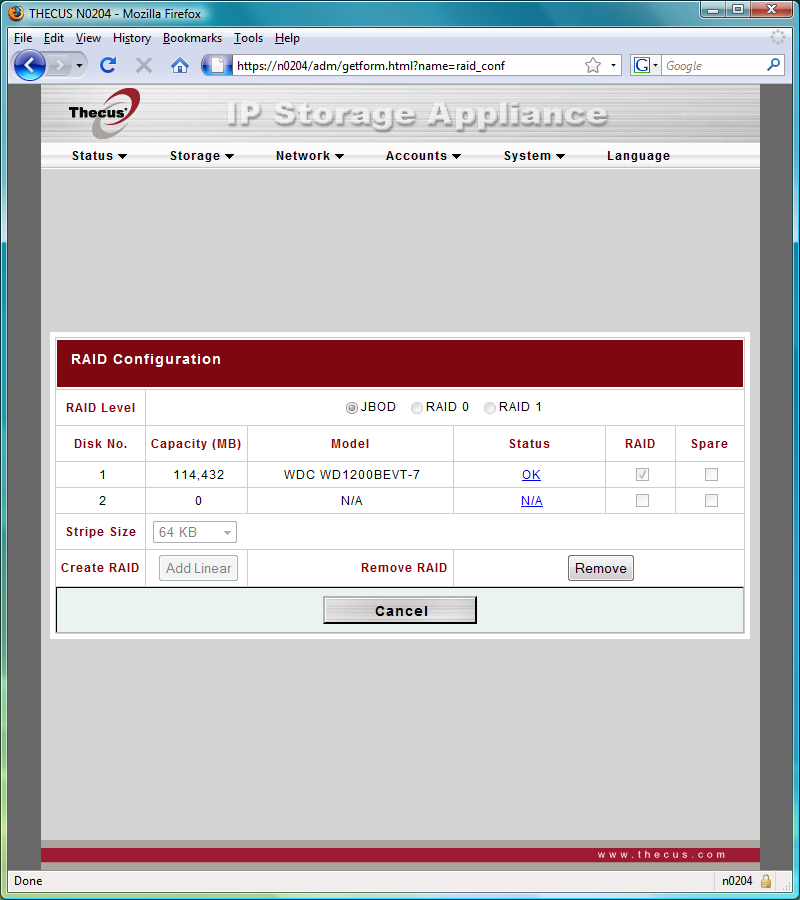

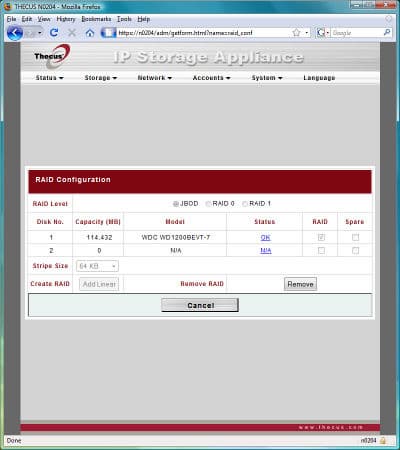

Следующий пункт более интересен — в «Storage» находятся страницы по управлению дисками, массивом, общими папками и внешними накопителями. Для SATA винчестеров можно посмотреть название модели, емкость, версию прошивки, состояние SMART (несколько параметров, включая температуру). Есть возможность указать время отключения дисков при отсутствии активности (30-120 минут). Про RAID-массив мы уже упоминали — в Web-интерфейсе можно узнать его состояние и полностью удалить (с дальнейшей конфигурацией с использованием специальной утилиты). Это не очень удобно, если речь идет об удаленном управлении. Другие производители, которые также сохраняют системный раздел на самих дисках, проблем с этим не испытывают. Так что возможно в следующих прошивках ситуация исправится. Если дисков два, то вариантов конфигурации три: JBOD, RAID0, RAID1. На жестких дисках, кроме массива с данными с файловой системой XFS, резервируется 2 ГБ на файл подкачки и еще один раздел на 500 МБ хранит образ диска с операционной системой. Не очень понятно, зачем был выбран именно такой вариант организации корневой файловой системы, тем более что занимает архив менее десяти процентов от этих 500 МБ. Но возможно у производителя были свои соображения по этому поводу (схожесть варианта с другими ранее разработанными системами или более высокая устойчивость к вмешательству пользователя).

Если в режиме RAID1 произойдет отказ одного из дисков, то в логфайле появляется пара сообщений, они же приходят на электронную почту, а индикатор неисправного диска будет мигать красным цветом. Звуковых сигналов неисправности не предусмотрено. Система остается полностью работоспособной. После установки нового диска процесс ресинхронизации запускается автоматически. Сообщения об этом администратор также получает. Для тестовых винчестеров объемом 120 ГБ восстановление занимает около 50 минут. Сетевые сервисы в это время не работают. После окончания процесса администратор получает еще одно сообщение по электронной почте. Но для окончательного введения накопителя в работу требуется ручная перезагрузка.

В описании также упоминается процедура, позволяющая перевести накопитель в специальный режим для проверки файловой системы или сброса сетевых настроек. Однако указанного в ней файла, необходимого для проведения операции, на комплектном компакт-диске не оказалось.

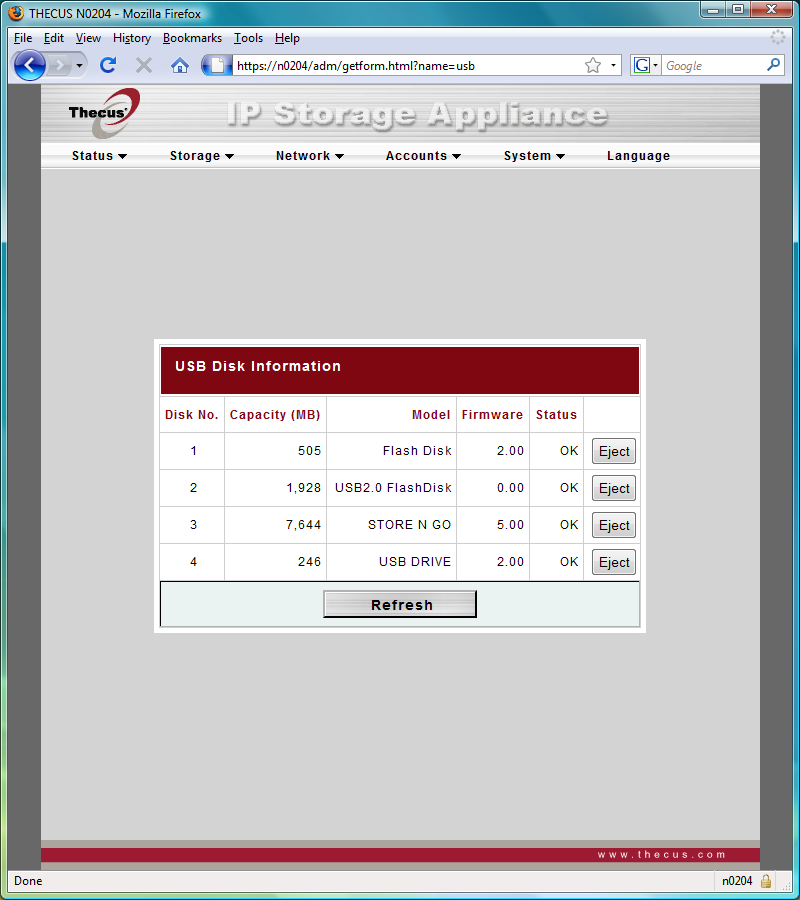

USB-портов у N0204 всего два. Однако при подключении накопителей можно использовать USB-хаб, что практически полностью исключает возможные ограничения. Но тут возникает другая проблема — работа только с файловыми системами FAT32 и EXT2/3. NTFS нельзя даже прочитать. Форматирование средствами накопителя не предусмотрено. Собственно диски монтируются под своими номерами в общую директорию USBHDD, права доступа к которой пользователь может поменять. Для жестких дисков можно использовать даже вариант с несколькими разделами — все совместимые с указанными файловыми системами будут подключены. После завершения работы с USB-накопителями можно их безопасно отключить через Web-интерфейс. Скорость работы с флешками по сети средняя — около 6 МБ/с на запись и 12 МБ/с на чтение (проверялось с файловой системой FAT32).

Упомянутая кнопка со встроенным индикатором, расположенная на лицевой панели устройства, используется для копирования данных USB-накопителей в общую папку USBCopy. Для каждой операции создается собственная директория с именем, составленным из даты и времени, и в нее переписываются все файлы с флешек. Небольшим неудобством (или может быть достоинством) является то, что копируются последовательно все подключенные устройства, а не только находящееся во фронтальном порту.

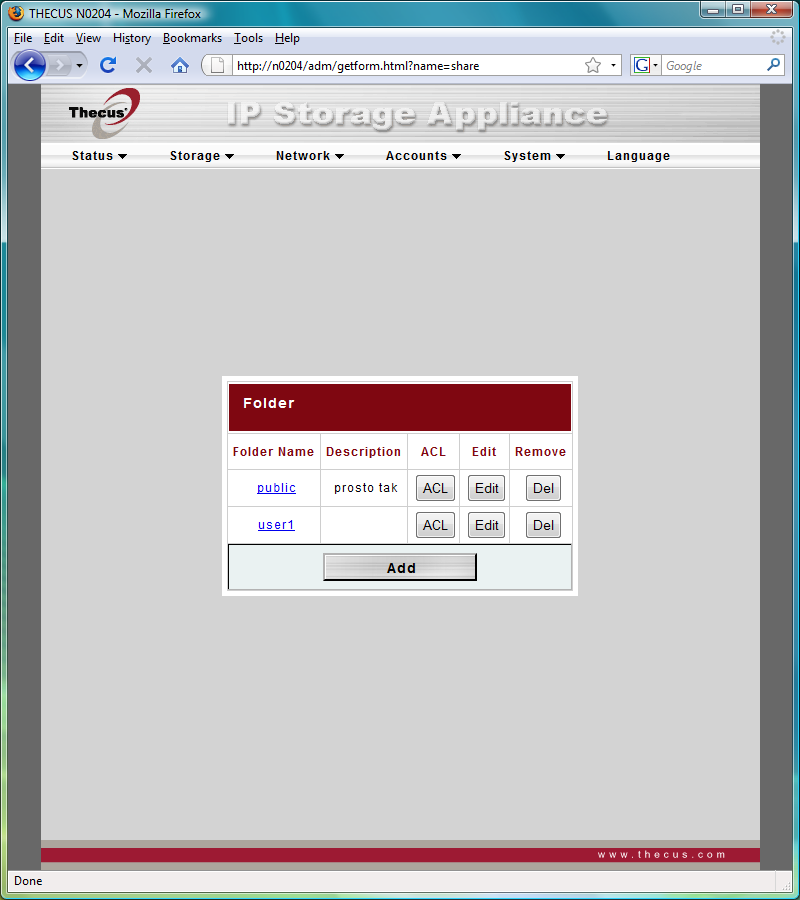

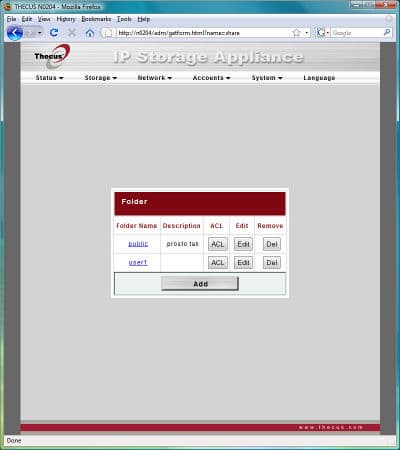

В системе есть несколько автоматически созданных общих папок — упомянутая выше USBHDD для внешних устройств, Picture — для фотоальбома, Music — для хранения аудиозаписей, Movie — для видео, nsync — для сетевого резервного копирования с других устройств, USBCopy — для хранения копий подключаемых накопителей и NAS_Public — общедоступная директория без специфического назначения. Все эти директории нельзя удалить, но можно управлять правами доступа к ним. И конечно надо учесть, что деление на фото/аудио/видео достаточно условно — записывать в них можно абсолютно любые файлы. Если же этих директорий недостаточно, то можно создать и свои собственные. При этом указывается имя, описание и права доступа для пользователей и групп из обычных вариантов нет доступа, только чтение, чтение и запись. Также можно сделать директории скрытыми в браузере сети и публичными (права проверяться не будут, полный доступ у всех).

Традиционно у Thecus есть система монтирования ISO-образов дисков в поддиректории общих папок. Это может быть полезно тем, кто не хочет устанавливать на компьютер эмулятор оптического накопителя или для инсталляции программ.

В этой же группе расположена страница, с использованием которой пользователь (точнее администратор) может копировать данные между общими папками и USB-накопителями, например для резервного копирования самого накопителя.

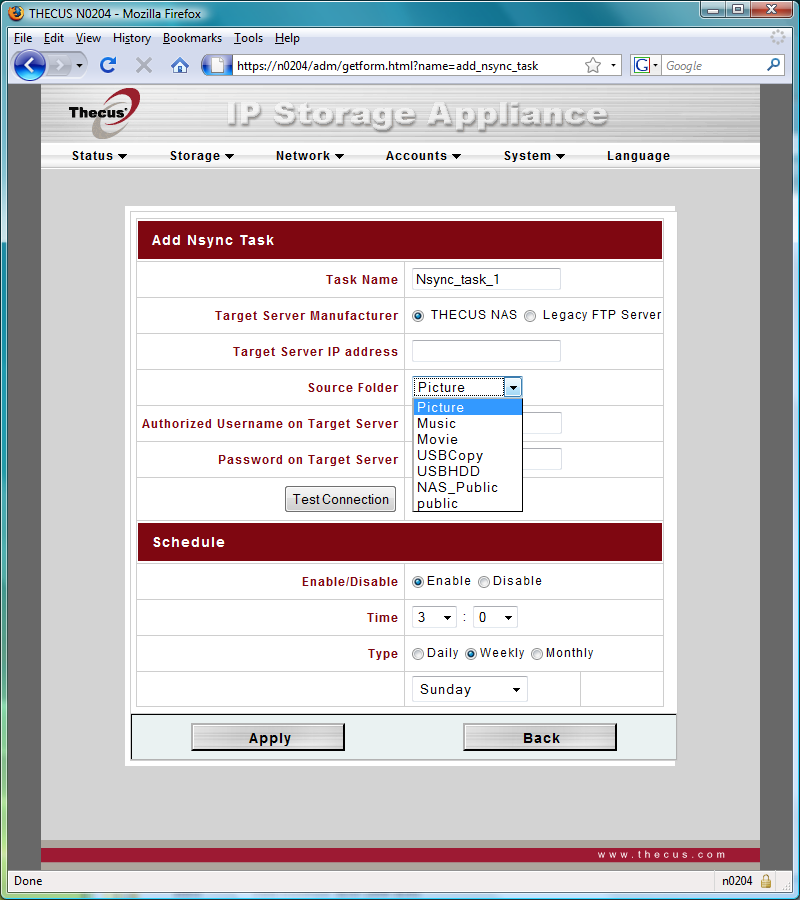

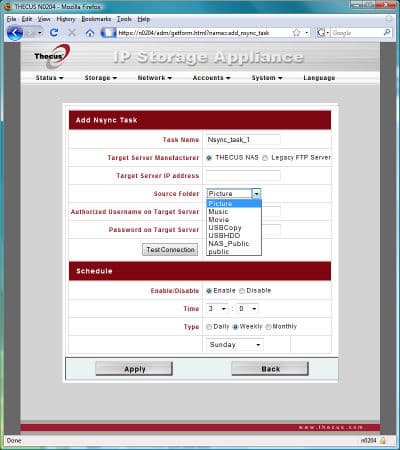

Второй возможностью повышения надежности хранения данных методом бекапа на другое устройство является сетевое копирование. Для него можно использовать как устройства от Thecus, так и любой FTP-сервер. Первый вариант может быть более безопасен, поскольку работает через шифрованный VPN-канал между накопителями. С другой стороны, FTP более универсален, так как не требует именно устройства от Thecus в качестве сервера. Система работает по расписанию, поддерживает несколько заданий и копирует общие папки только целиком. Возможность работы сервером для Nsync (так это все называется) включается в последнем пункте третьей группы страниц Web-интерфейса.

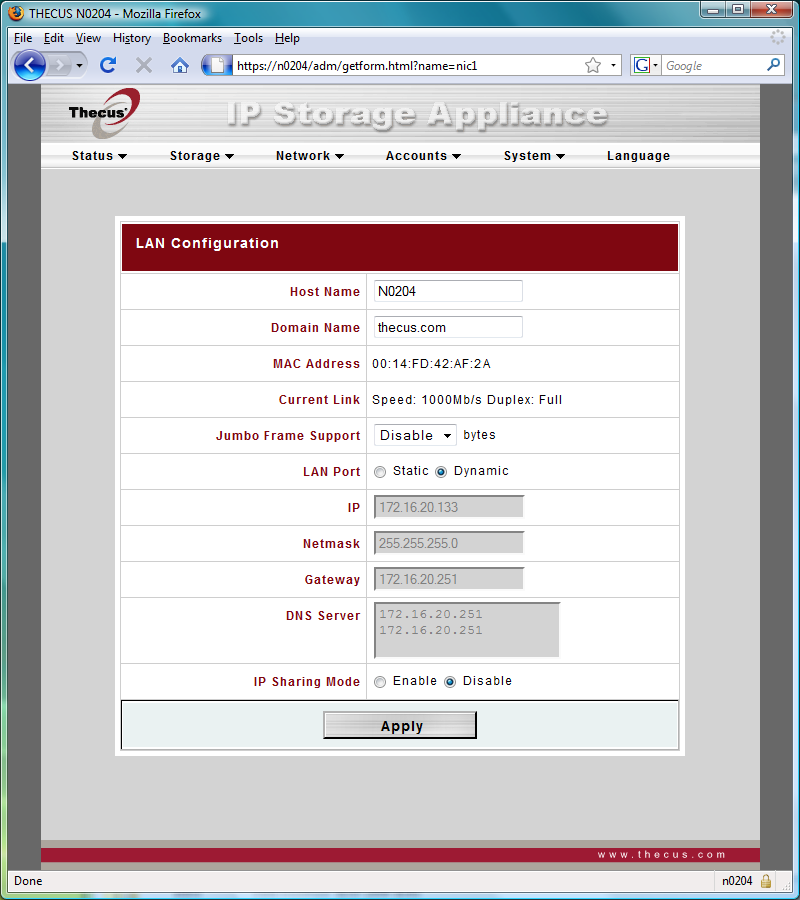

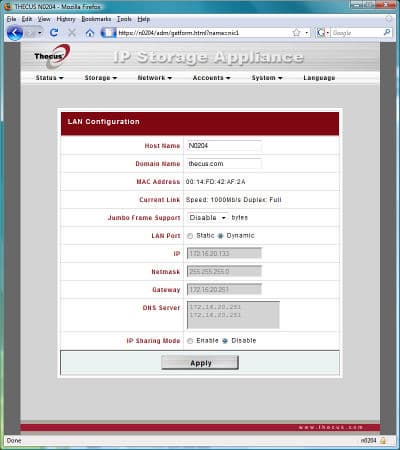

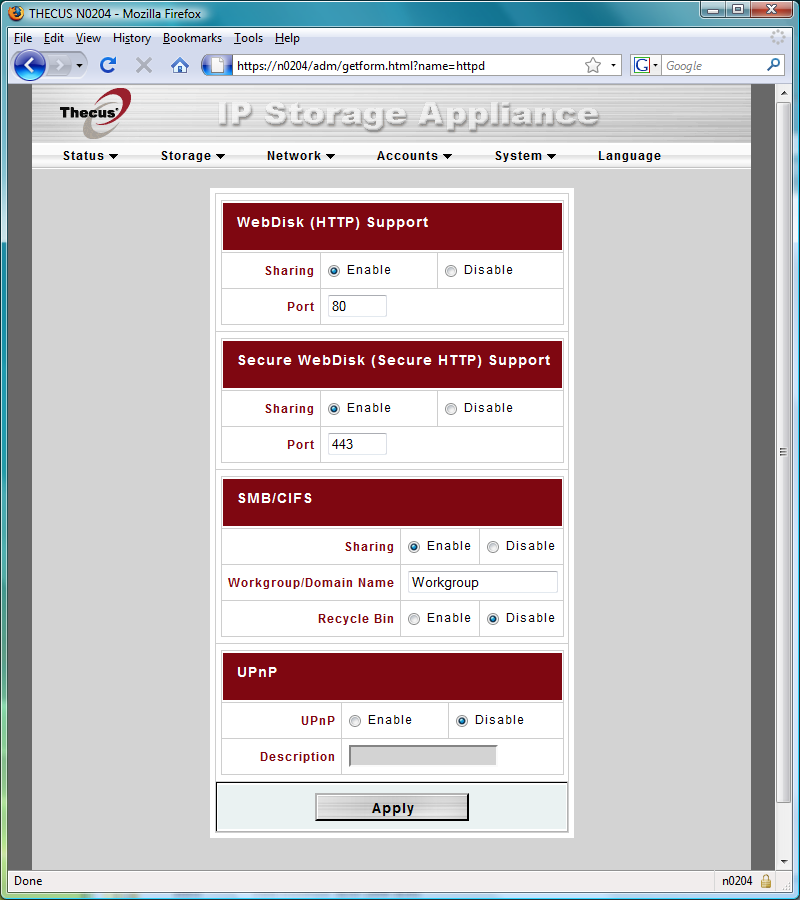

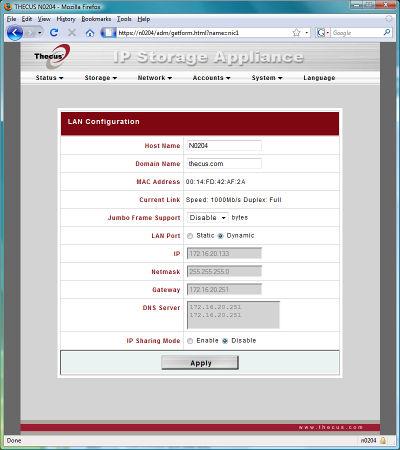

Но основное ее назначение — управление сетевыми параметрами и протоколами. В частности здесь находятся настройки сетевого интерфейса (IP-адрес, Jumbo Frames (4000 или 8000 байт)), данные сервиса DynDNS (три предустановленных провайдера), порты для Web-интерфейса (обычный и для SSL).

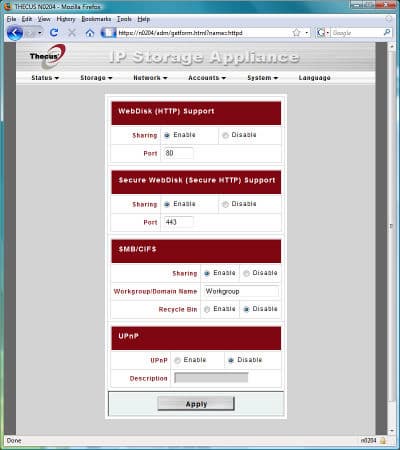

Сетевые протоколы представлены SMB/CIFS, FTP и AFP. Для первого из них можно указать имя рабочей группы и включить сетевую корзину для удаленных файлов. Это очень полезная возможность для невнимательных пользователей — при удалении данных, расположенных на сетевом диске, файлы переносятся в поддиректорию Recycle и находятся там, пока их не удалить окончательно.

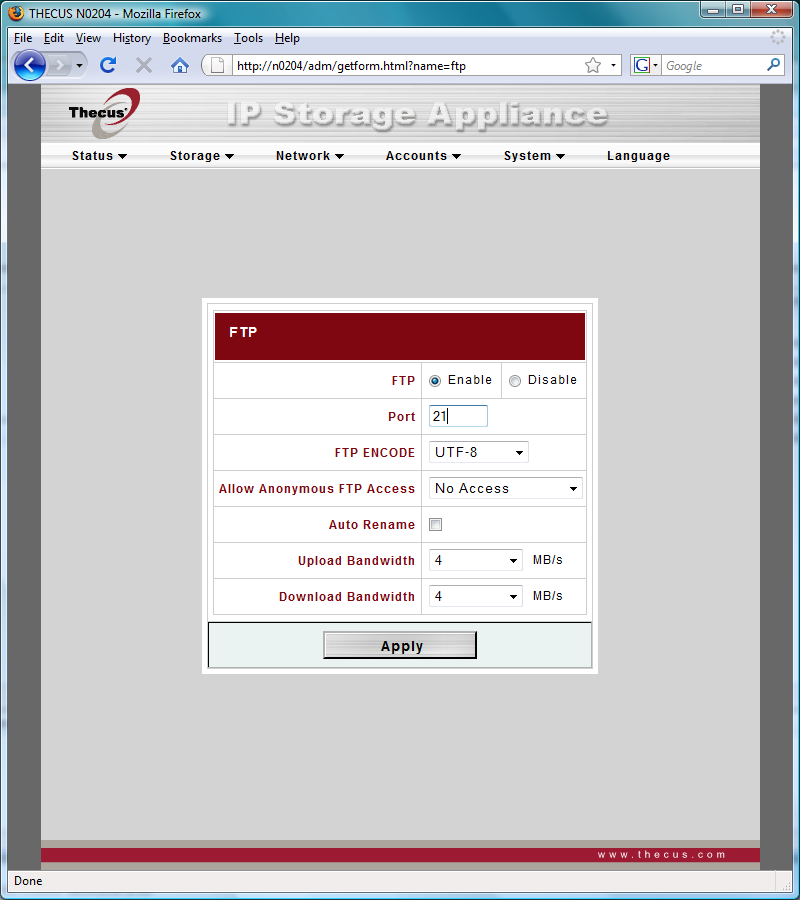

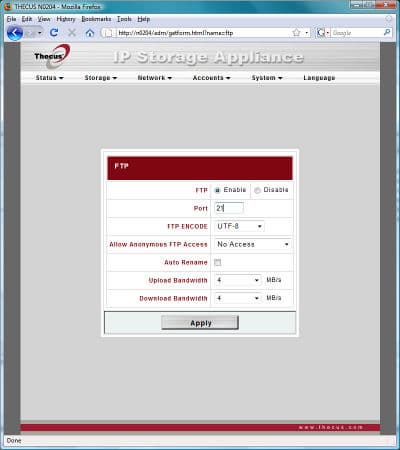

У FTP можно поменять порт управления, кодировку имен файлов, предоставить доступ анонимному пользователю, ограничить скорости загрузки и скачивания. Российским пользователям будет интересно узнать, что русские имена файлов работают корректно с Unicode-совместимыми клиентами. А вот поклонников файлового менеджера Far придется огорчить — настройки сервера не позволяют работать со встроенным в него FTP-клиентом.

Пользователи Mac OS могут общаться с N0204 на «родном» протоколе этой платформы. В частности это позволяет копировать на NAS файлы, в именах которых содержатся знаки ? * / \ “ > < |. К сожалению, как и у многих других устройств, Time Machine «из коробки» не работает, но после нескольких простых операций по созданию первоначального архива, проблем с ней не будет. Единственным замечанием здесь может быть меньшая, по сравнению с CIFS/SMB, скорость — всего около 16 МБ/с на чтение и 9 МБ/с на запись.

Все три протокола можно независимо друг от друга отключать. А права доступа пользователей к общим ресурсам задаются для них одинаковым образом.

Хотелось бы обратить внимание на отсутствие поддержки протокола NFS. Это одно из наиболее заметных отличий от более производительных моделей. Вторым является невозможность интеграции в домены Windows. Впрочем, для основной целевой аудитории данной модели эти моменты не являются существенными.

Также в третьей группе страниц можно найти такие сервисы как сервер iTunes, медиасервер UPnP AV/DLNA и станцию автономной загрузки файлов. Это стандартный минимальный набор, который сегодня реализуется большинством производителей в ориентированных на домашнее использование моделях.

iTunes работает на базе программы mt-daapt. Может индексировать файлы mp3, ogg, wav, m4a в общей папке Music. Что касается русских тегов, то можно выбрать в настройках кодовую страницу cp1251, тогда для mp3 будут работать и восьмибитные варианты и Unicode.

Медиасервер использует программное обеспечение от компании Mediabolic, которая сегодня входит в состав Macrovision. Индексируются файлы форматов: изображения — jpeg и bmp (сортировка только по директориям), музыка — mp3 и wma (сортировка по тегам и директориям, русские теги в mp3 воспринимаются в Unicode), видео — avi, mpeg, wmv, mp4, mkv (сортировка по директориям). В тестах медиасервер иногда «отключался» во время сканирования, видимо из-за несовместимых или некорректно оформленных файлов. Так что если у вас в форматах «полный зоопарк», стоит обратить на это внимание. Стандартные файлы jpg, mp3 и avi проблем не вызывали. Еще одним неудобством является настойчивость в замене имени аудиофайла на название композиции во время просмотра списков, что приводит к некоторым проблемам если есть русские теги не в Unicode.

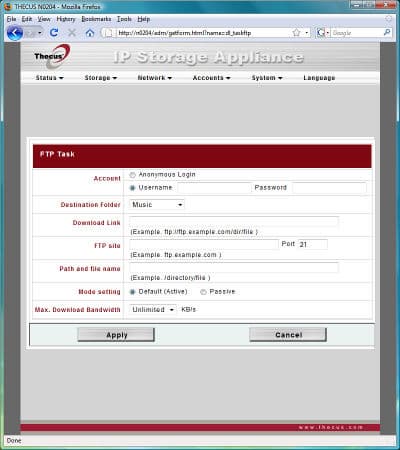

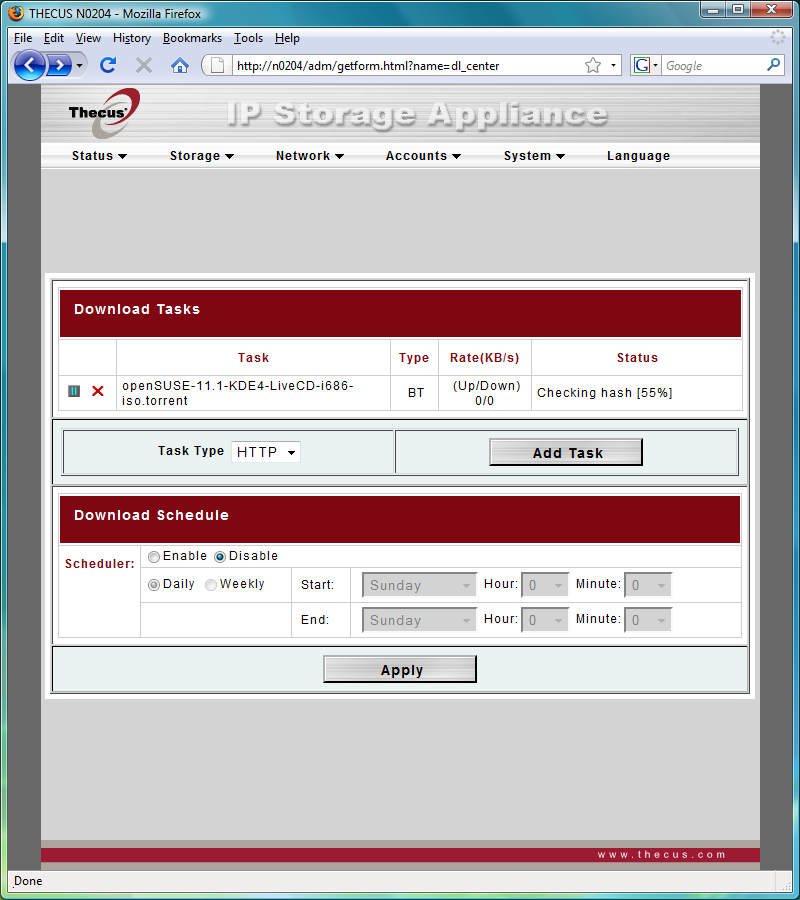

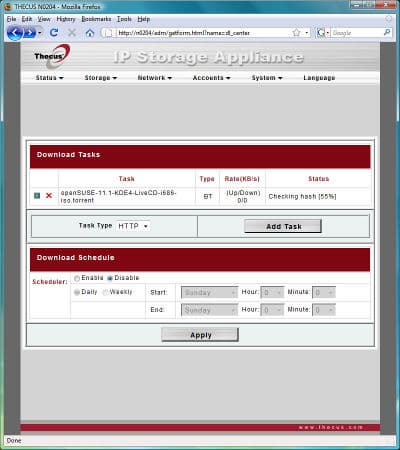

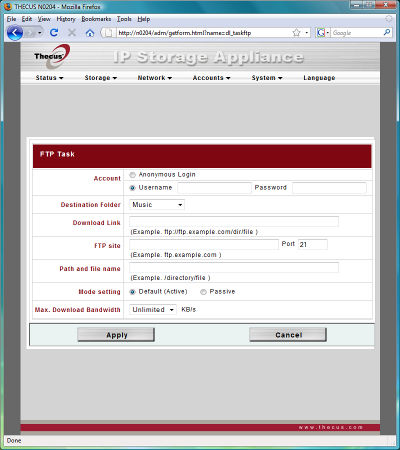

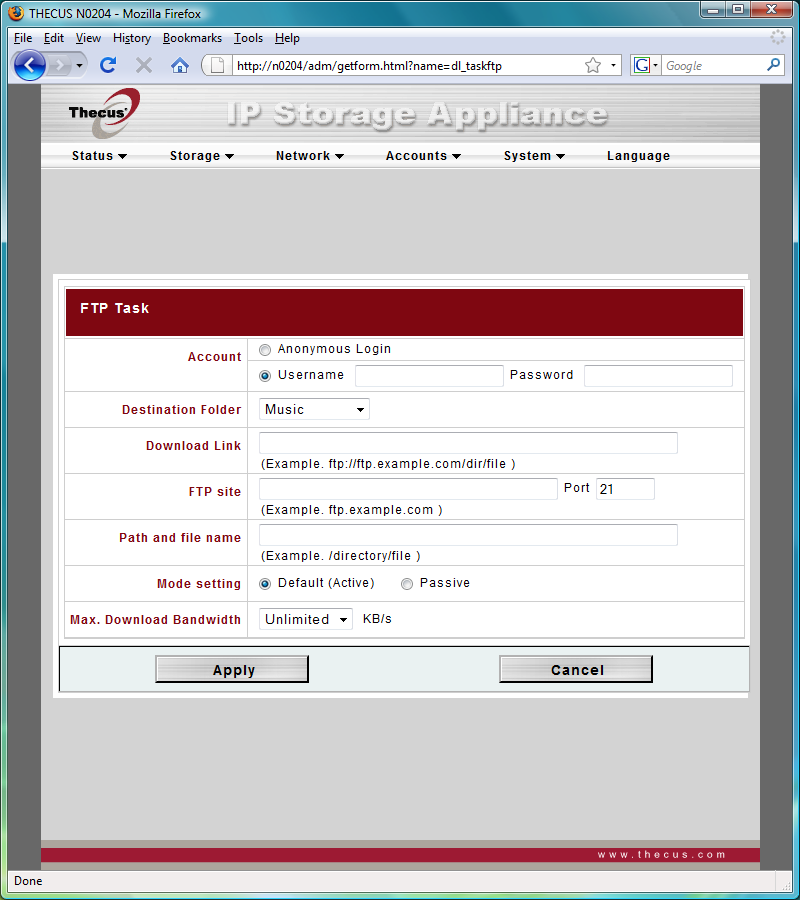

Станция загрузки файлов справляется с протоколами HTTP, FTP и BitTorrent. Для ее работы используются утилиты wget и rtorrent. Первый вполне удобен и управляем — можно задавать ограничения на скорость скачивания, имя и пароль пользователя (для FTP). А вот работа с торрентами выглядит грустно — мало того, что нельзя выбрать порты работы, так они еще и неизвестны (их можно найти в документации на программу). Кроме того, нет возможности раздачи после загрузки, а максимальное число всех активных задач составляет пять. Хотя последний момент конечно характерен для подобных низкопроизводительных платформ. Так что единственными плюсами можно назвать выбор директории для загрузки для каждого задания индивидуально и работу по расписанию.

Две страницы по управлению пользователями и группами собраны под заголовком «Accounts». Ничего неожиданного здесь нет — создать/удалить/редактировать для пользователей и групп. Отметим только возможность автоматического создания персональной сетевой директории для пользователя.

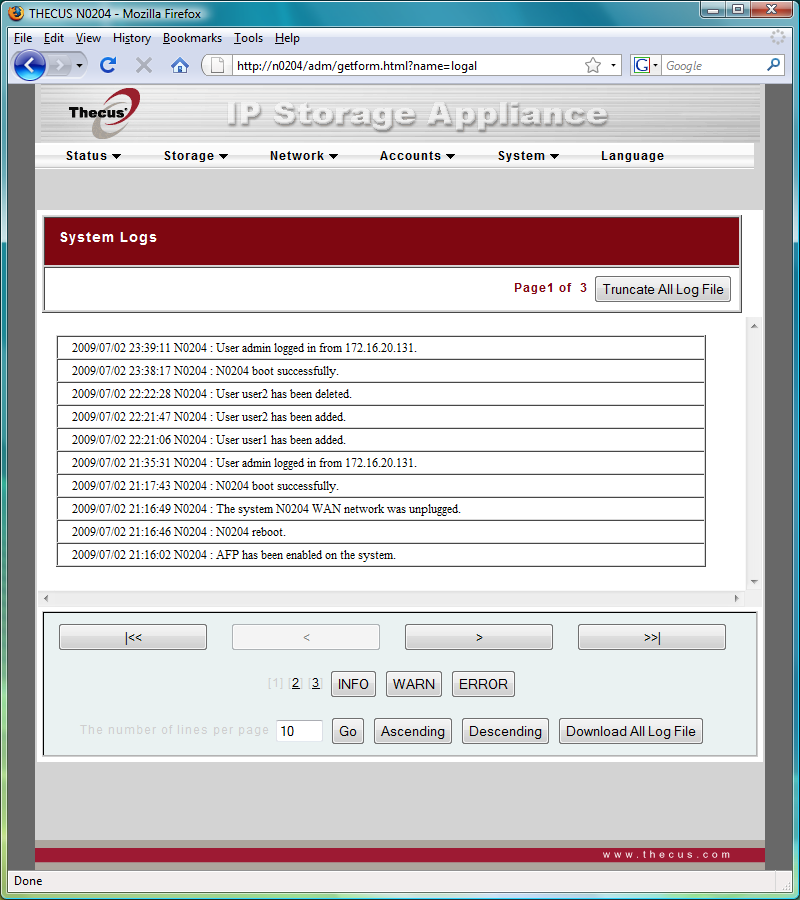

Последняя группа страниц посвящена системным настройкам. Здесь находится список событий, настройки отправки оповещений по электронной почте (поддерживаются SMTP-серверы с авторизацией, отправка на четыре адреса максимум, есть проверка настроек тестовым сообщением), установка внутренних часов (есть синхронизация через Интернет), сохранение/восстановление/сброс конфигурации, обновление прошивки, изменение пароля администратора, перезагрузка и выключение сервера. Также предусмотрено удобное в некоторых ситуациях расписание работы — максимум по два события на каждый день недели.

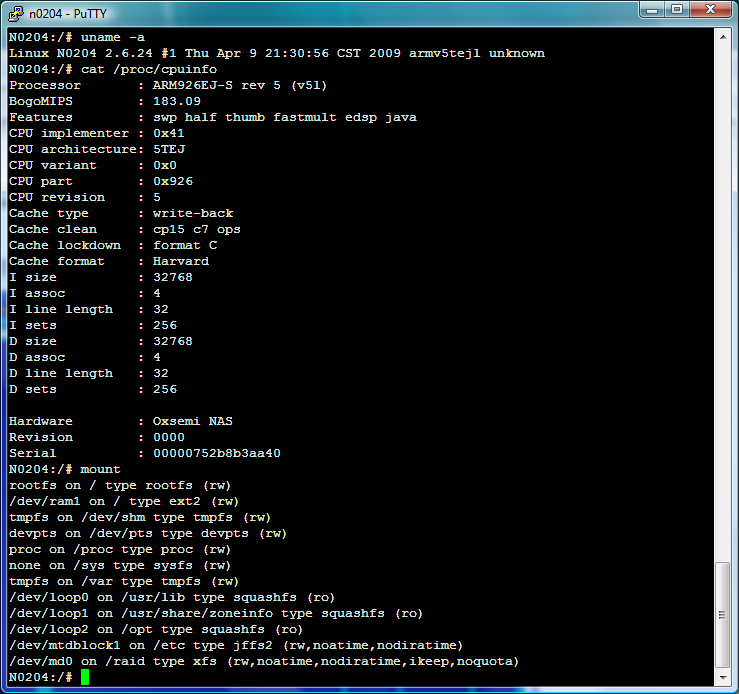

Здесь же можно найти пункт по управлению дополнительно устанавливаемыми модулями. Они могут использоваться для расширения функционала сетевого накопителя. На момент написания статьи никаких модулей представлено не было. Однако техническая возможность по «открытию» доступа по SSH у накопителя есть. Если ей воспользоваться, то можно узнать указанные выше технические характеристики и особенности организации устройства. Поскольку использованная платформа встречается достаточно часто, то и до установки своих программ недалеко.

После подробного описания возможностей сетевого накопителя пора перейти к исследованию скоростных характеристик.

Производительность

По понятным причинам нам в этот раз пришлось использовать другие винчестеры. Ими стала пара Western Digital WD1200BEVT — модели на 120 ГБ из серии WD Scorpio Blue. Характеристики дисков: интерфейс SATA, скорость вращения 5400 RPM, объем буфера 8 МБ. Исследовались три варианта конфигурации: одиночный диск, два в RAID0 и два в RAID1. Настройка накопителя включала в себя создание общей папки, пользователя с правами доступа на запись для нее и включение Jumbo Frames. Остальные настройки не менялись.

Результаты показали, что уменьшение физических размеров не сказалось на производительности. Максимальная скорость чтения составляет почти 40 МБ/с — этот показатель для двухдисковых моделей выглядит вполне современно. Запись заметно медленнее — менее 20 МБ/с. Зависимость от типа массива заметна по большей части в шаблонах чтения. В частности, хорошо выступил RAID1 при одновременном чтении двух больших файлов, резко оторвавшись не только от одиночного диска, но и от массива RAID0.

В целом результаты очень неплохие, честно говоря мы не ожидали такой прыти от рассматриваемой модели.

Выводы

Thecus N0204 безусловно выделяется из массы современных сетевых накопителей. Использование дисков формата 2,5″ позволило существенно сократить размер устройства. При этом на функциональность это практически не повлияло — поддерживаются все основные сетевые протоколы, за исключением NFS. Также не пострадала и производительность — по скорости работы устройство опережает многие недорогие двухдисковые модели других компаний. А вот к дополнительной функции в виде автономной системы загрузки файлов есть существенные замечания по возможностям и удобству работы. Но нужно отметить, что аналогичные программы используются и в других моделях компании, так что непосредственно N0204 в этом не виноват. Скорее всего, с распространением данной модели появится возможность установки альтернативных утилит путем инсталляции дополнительных модулей.

Рекомендована стоимость модели составляет 6600 руб, что меньше чем для многих устройств для пары 3,5″ винчестеров. Приятно что в этот раз за компактность лишнего не берут.

В целом, на наш взгляд, у сетевых накопителей для 2,5″ дисков есть определенная ниша. Однако маловероятно, что они будут пользоваться массовым спросом. Более привлекательные параметры размера, уровня шума и энергопотребления в общем случае не перевешивают заметно меньшего максимального объема хранения данных. Тем не менее, ситуации, когда именно компактность будет основным критерием, вполне возможны. Все зависит от требований и приоритетов пользователя. И это всегда хорошо, когда у него есть выбор.
