Сетевой накопитель QNAP TS-412


Современные высокопроизводительные сетевые накопители обычно основаны на платформе x86. Это позволяет обеспечить хорошую скорость сетевого доступа и запас для дополнительных сервисов. Минусом решения, особенно важным для домашних пользователей, является высокая стоимость продуктов. Так что в массовом сегменте чаще встречаются устройства на ARM-процессоре компании Marvell.

Один из лидеров рынка сетевых накопителей, компания QNAP, имеет в своем арсенале почти полсотни моделей, разобраться среди которых бывает непросто. В частности, линейка четырехдисковых накопителей для домашнего сегмента и SOHO у QNAP состоит из четырех устройств, которые отличаются частотой ARM-процессора, типом и объемом оперативной памяти. Что приятно, другие характеристики у них совпадают – все они имеют два гигабитных сетевых порта, четыре порта USB 2.0 и два eSATA. Мало какой другой производитель может похвастаться таким количеством интерфейсов в недорогих устройствах.

В этой статье мы рассмотрим модель TS-412, которая по старшинству идет второй после самой младшей TS-410 и отличается от нее только более быстрым процессором (1,2 ГГц против 800 МГц) при одинаковом объеме оперативной памяти DDR2 — 256 МБ. Следующие устройства – TS-419P+ и TS-419P II имеют уже 512 МБ оперативной памяти DDR3 и процессоры с частотой 1,6 и 2 ГГц соответственно. Кроме того, на них установлен матричный экран для проверки состояния и установки некоторых параметров накопителя. Но и стоимость у них существенно выше, чем у младшей пары. Так что именно TS-412 представляется оптимальным выбором для домашнего использования при необходимости работы с большим объемом данных на четырех винчестерах. Насколько он может быть интересен в этой роли, мы попробуем разобраться.

Комплект поставки и внешний вид

Несмотря на принадлежность системы к начальному уровню, на размерах коробки решили не экономить – они составляют 30,5×25×32 сантиметра. Жаль, что в этот раз не стали использовать пластиковую ручку для переноски, так что придется позаботиться об очень крупном пакете или сразу грузить все в машину. Упаковка оформлена специально для этой модели: с фотографией, техническими характеристиками и вариантами использования. Маловероятно, что кто-то будет дотошно изучать поддерживаемые социальные сети перед покупкой, но, по крайней мере, будет что почитать по дороге домой.

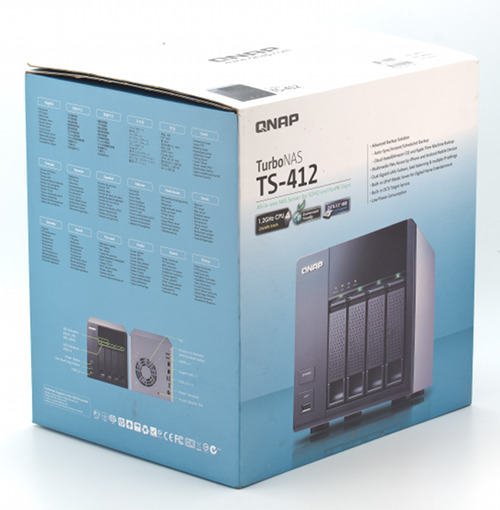

Упаковка QNAP TS-412

Комплект поставки включает в себя внешний блок питания (12 В 10 А) с кабелем, сетевой патч-корд, винты для крепления дисков 3,5″ и 2,5″, листовку по быстрой установке и компакт-диск с ПО.

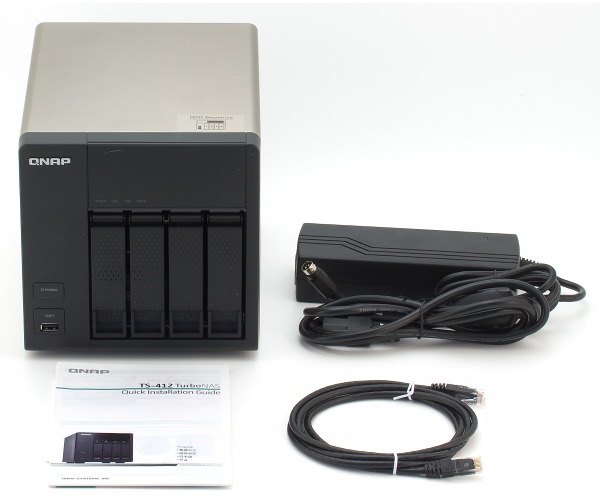

Комплект поставки QNAP TS-412

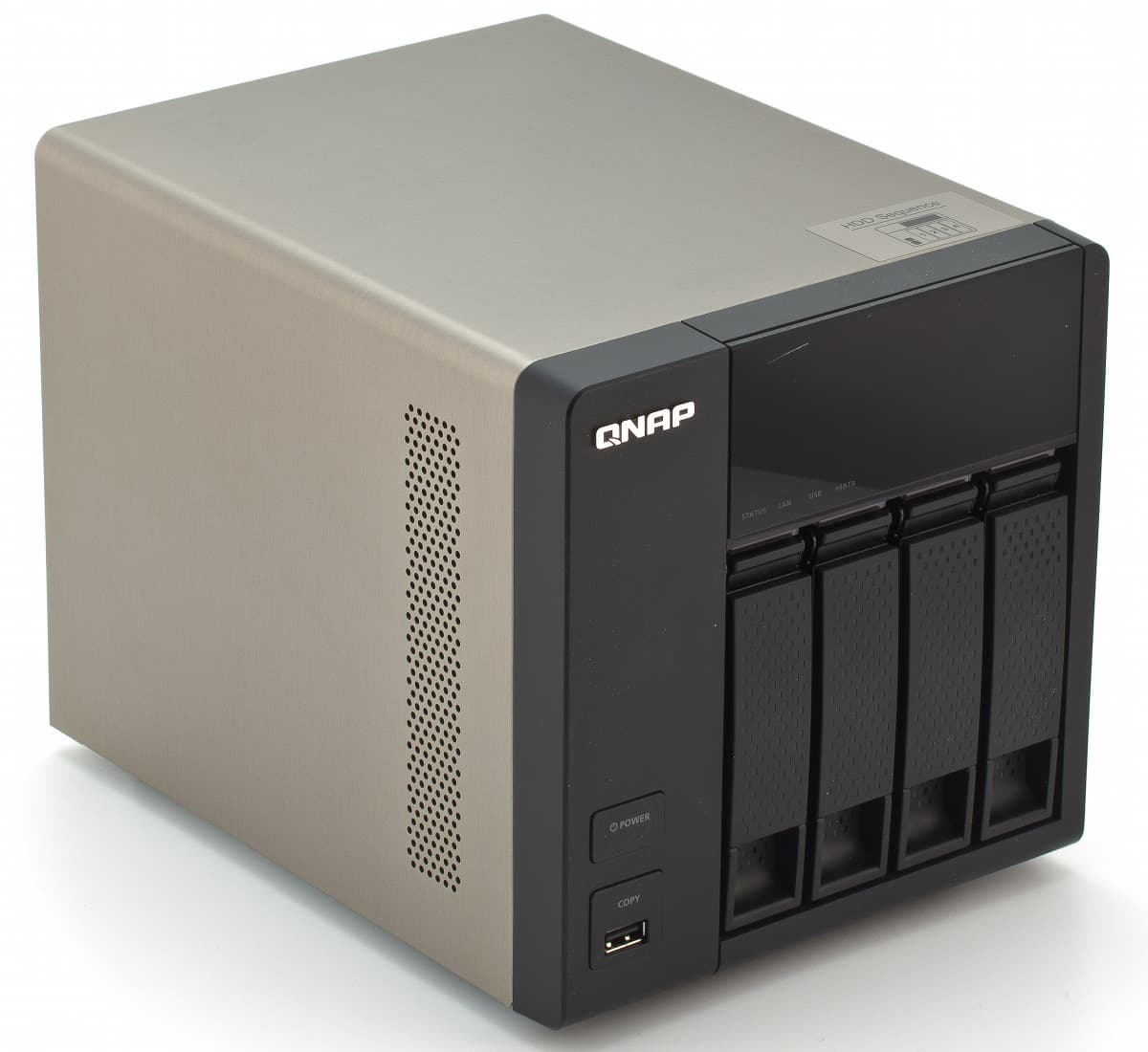

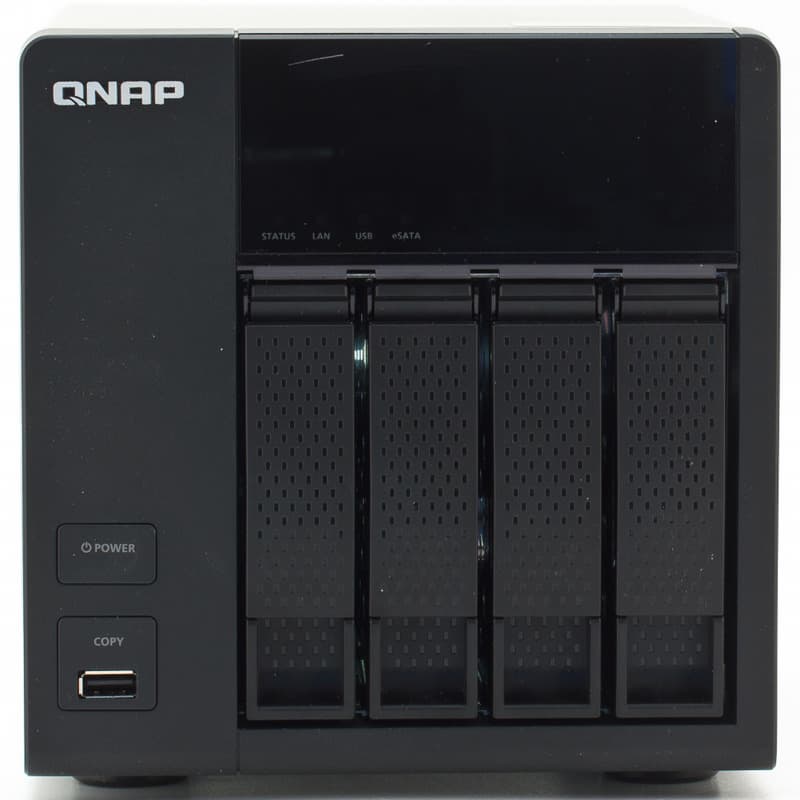

По внешнему виду накопителя можно сразу определить производителя, даже если заклеить логотип. Разработанный много лет назад дизайн устройств QNAP оказался удачным и с незначительными изменениями используется и сегодня. Компания приняла решение использовать отсеки для горячей замены даже на моделях начального уровня. Так что на передней панели вы как раз их и найдете. Отметим, что на ключ они не закрываются, как у более дорогих накопителей.

За состоянием дисков можно следить по светодиодам в верхней части каждого отсека. Над ними, под глянцевой панелью, находятся четыре индикатора статуса сетевого накопителя. В левом нижнем углу можно найти кнопку включения устройства и порт USB с окружающей его клавишей запуска копирования. Последнее решение несколько спорное, но это фирменная особенность QNAP. Основной цвет панели – черный. Верхний кожух бронзового цвета выполнен из алюминия. Основной путь поступления воздуха для системы охлаждения – отсеки для дисков, но есть и пара небольших решеток на боковых сторонах.

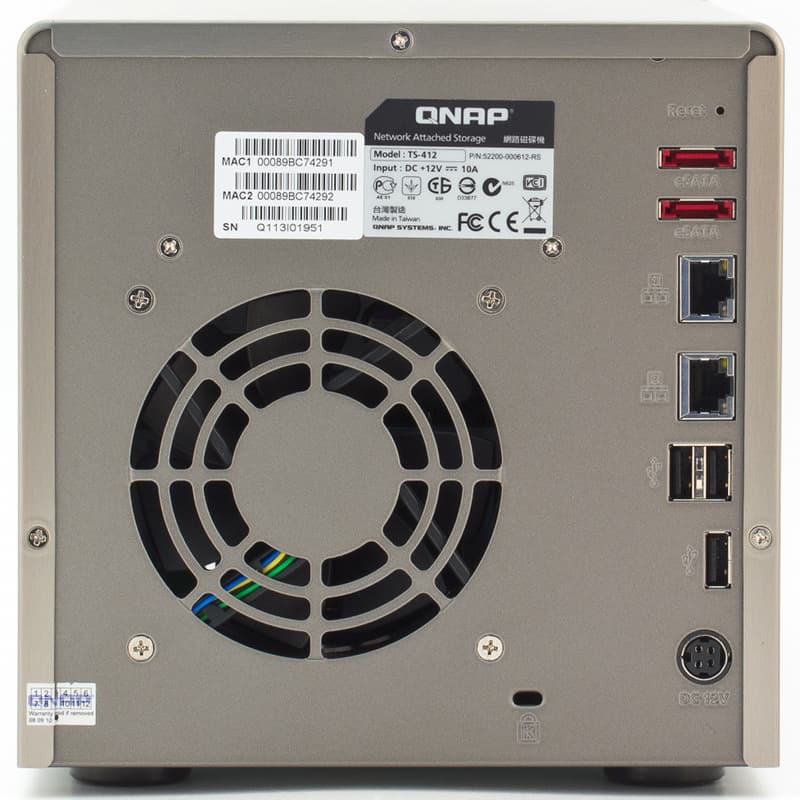

Сзади больше всего места традиционно занимает вентилятор. В этот раз он имеет формат 92×25 мм и работает достаточно тихо для установки накопителя в жилом помещении. По правому краю находятся разъемы – два порта eSATA, два гигиабитных сетевых порта, три порта USB, вход для блока питания. В верхнем правом углу – скрытая кнопка сброса.

Конструкция и аппаратные характеристики

Схожесть внешнего вида разных поколений соответствует и одинаковой внутренней конструкции. Ее основной служит стальная рама, на которой закреплены основная печатная плата и три дополнительных с разъемами и индикаторами. Не очень понятно упорство по использованию именно внешних блоков питания в этой серии. Корпус допускает установку внутреннего БП, а внешняя модель на 120 Вт является уж очень крупной. Но надо признать, что таким образом можно обеспечить меньший уровень шума, исключив обязательный для встроенных БП вентилятор небольшого размера.

Печатная плата выглядит пустой и грустной. На ней находится процессор Marvell 6281 (ARM 1,2 ГГц), две микросхемы оперативной памяти общим объемом 256 МБ, флэш на 16 МБ для загрузчика и миниОС, два сетевых чипа, USB-хаб GL850G. Четырехканальный дисковый контроллер Marvell 88SX7042 установлен на плату с разъемами для винчестеров. Внешние порты eSATA подключаются к установленному в процессоре контроллеру.

Сама печатная плата, видимо, универсальная и используется в других моделях – на ней пустуют места для еще одного контроллера SATA, соответствующих разъемов и пары микросхем оперативной памяти.

Конфигурация процессора и оперативной памяти соответствует современному среднему уровню, а вот по набору портов TS-412 может соперничать и со старшими моделями. Два порта eSATA и два сетевых контроллера являются явным преимуществом перед аналогичными по классу устройствами конкурентов.

Тестирование накопителя осуществлялось с прошивкой версии 3.6.1 Build0302, доступной на сайте производителя.

Сборка и настройка

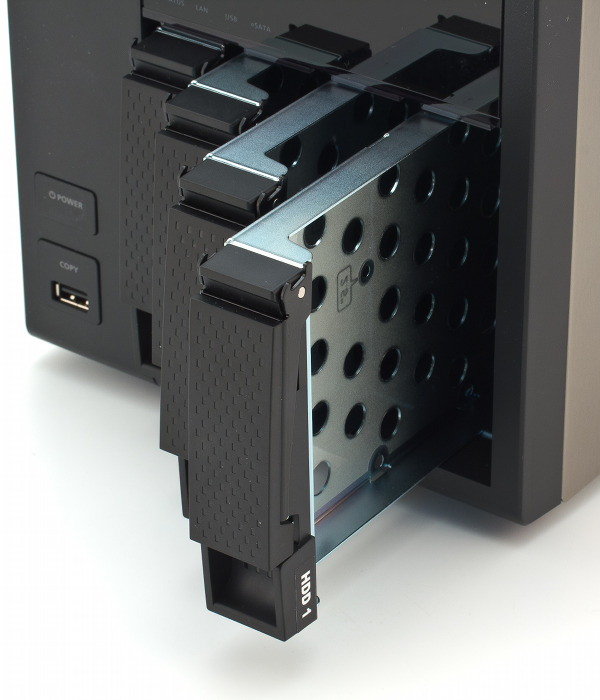

Диски устанавливаются в данную модель на металлических рамках. Причем на них есть отверстия для крепления как 3,5″ винчестеров, так и 2,5″. Основная прошивка накопителя находится на выделенном разделе винчестеров. Так что после установки дисков нужно перейти к этапу инсталляции операционной системы. Эта операция осуществляется с помощью миниОС, находящейся во флэше. Она реализует простейший web-интерфейс, в который вы загружаете образ прошивки. Эта особенность позволяет инсталлировать накопитель из любой операционной системы на ПК. После ее установки предлагается пройти шесть шагов по начальной настройке устройства – выбрать имя, изменить пароль администратора, настроить часы и сетевые адреса, включить необходимые сервисы, создать дисковый том.

Отсеки для дисков QNAP TS-412

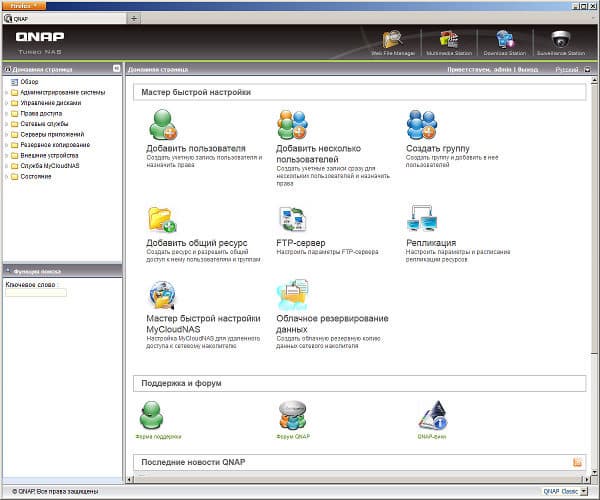

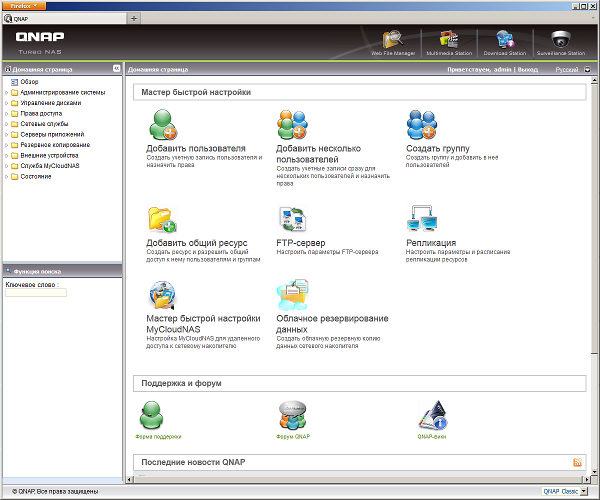

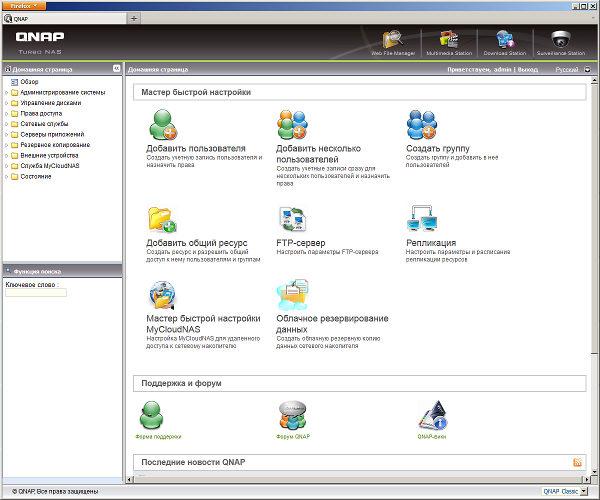

Прошивка устройств QNAP практически не отличается у разных моделей и мало изменилась за последнее время, так что описание в этом материале будет не очень подробным. Для получения дополнительной информации можно обратиться к прошлым публикациям или ознакомиться с демонстрационной версией интерфейса на сайте производителя.

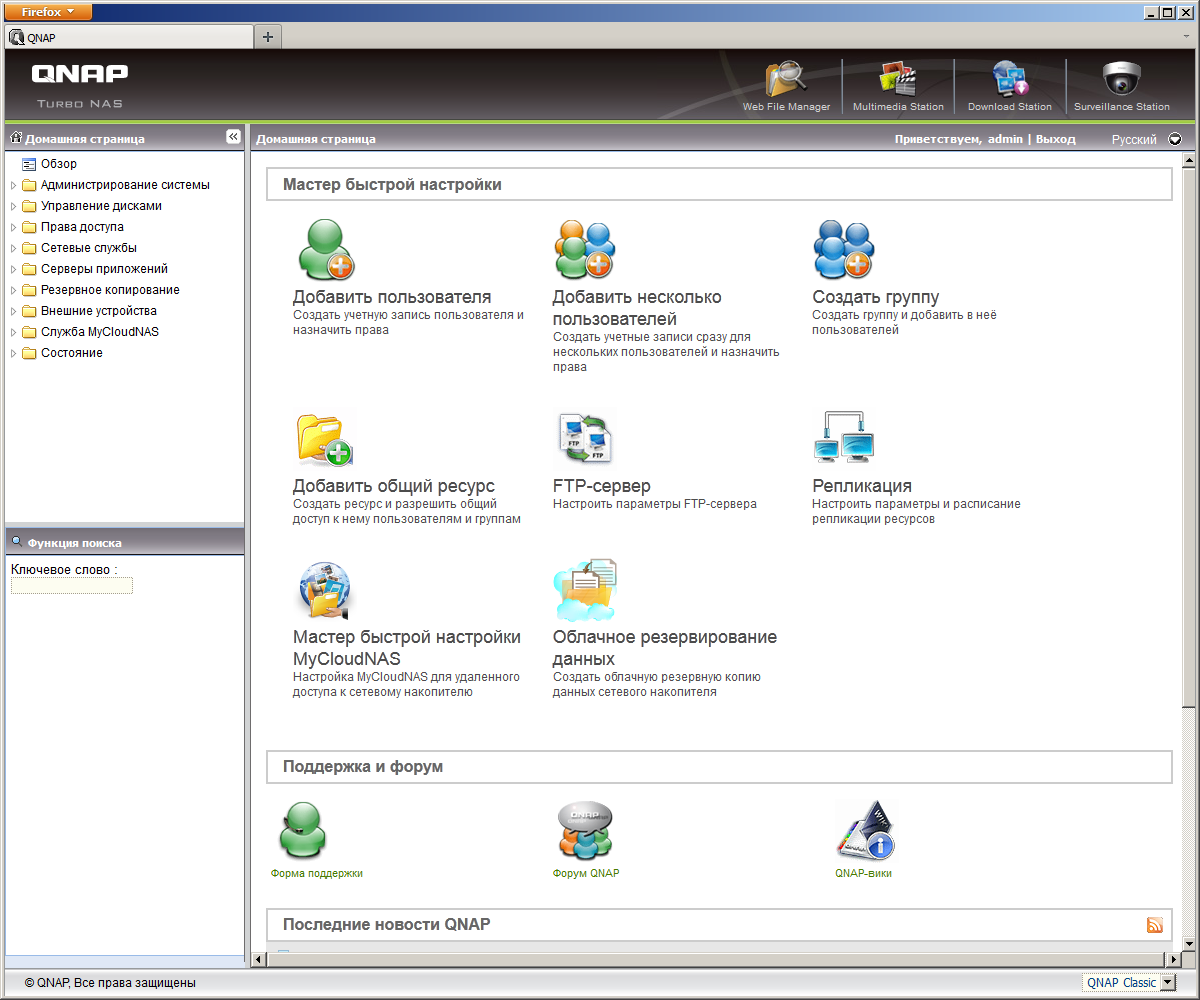

Интерфейс настройки устройства поддерживает несколько языков, включая русский, может использовать шифрованное соединение HTTPS, что удобно для удаленного управления через интернет. Номера портов интерфейса можно изменить. Его внешний вид простой и понятный – дерево меню в левой части окна и страница с параметрами в центре. Предусмотрен встроенный быстрый поиск настроек и справочная система. Учитывая, что страниц настроек более полусотни, это явно пригодится начинающим пользователям. На первой странице – «Обзор» – собраны ссылки на все страницы, что поможет получить общее представление о возможностях и быстро перейти к нужным настройкам.

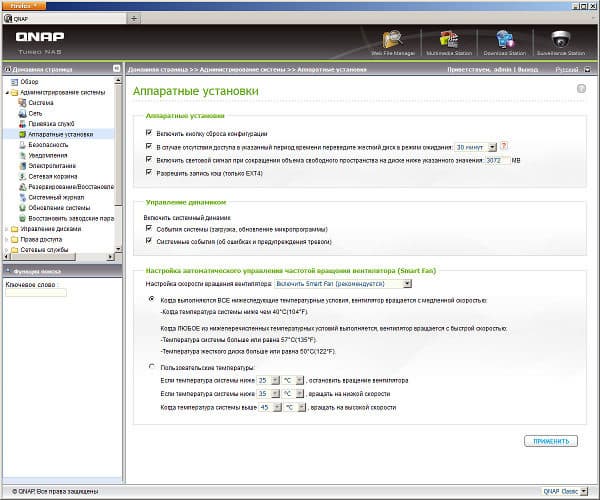

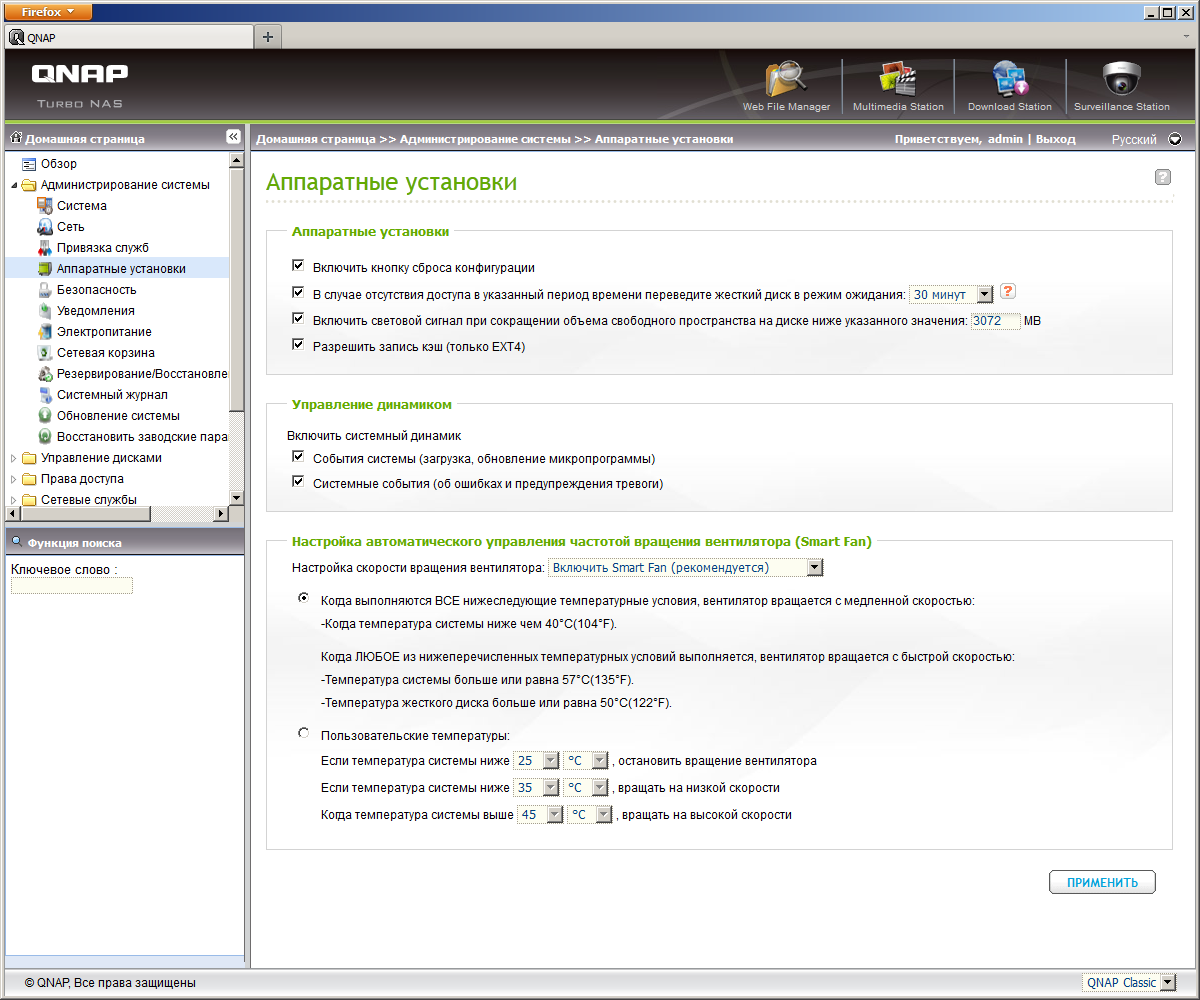

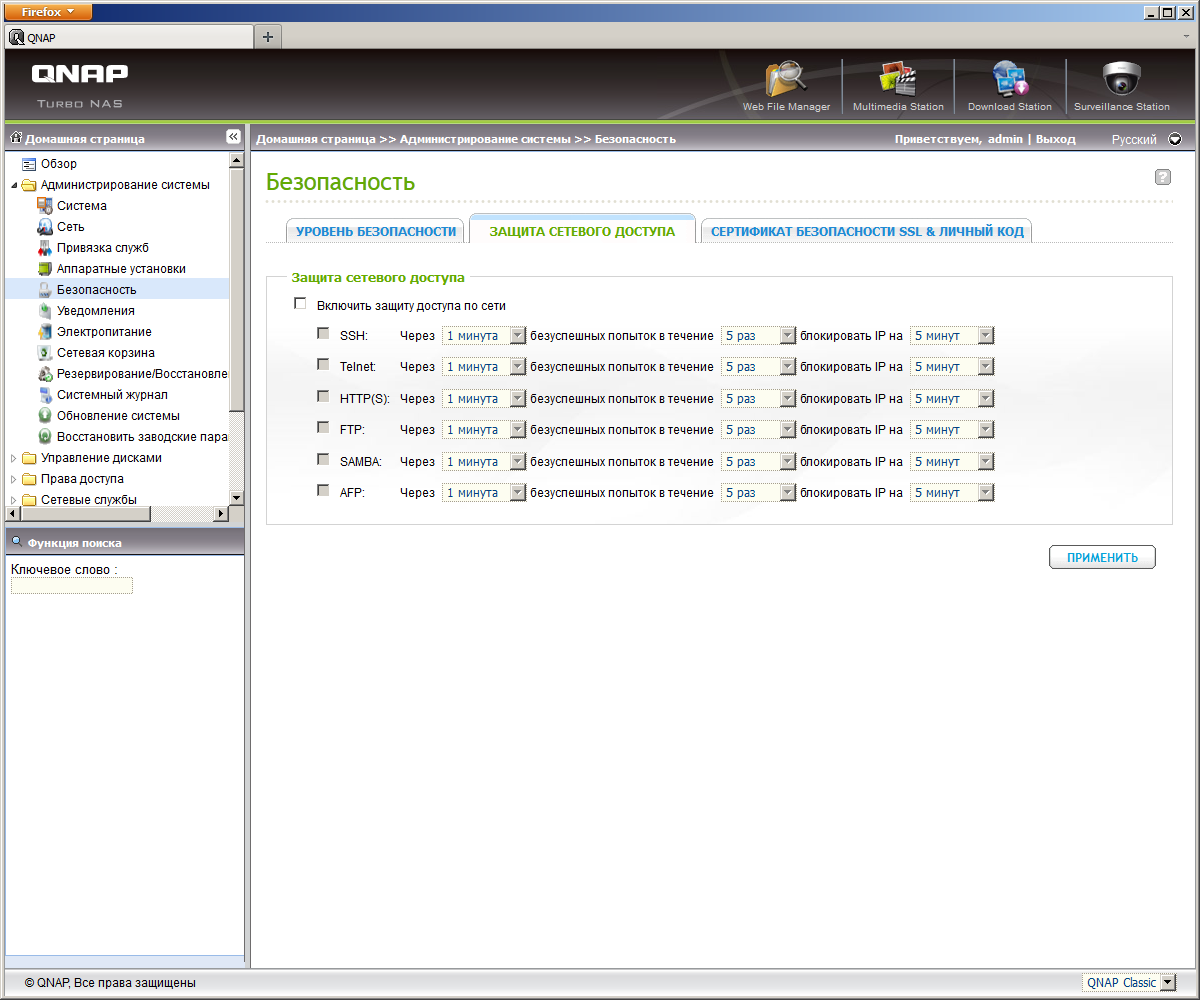

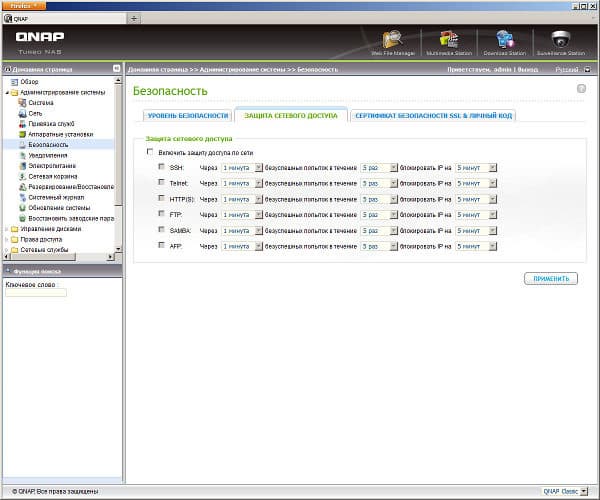

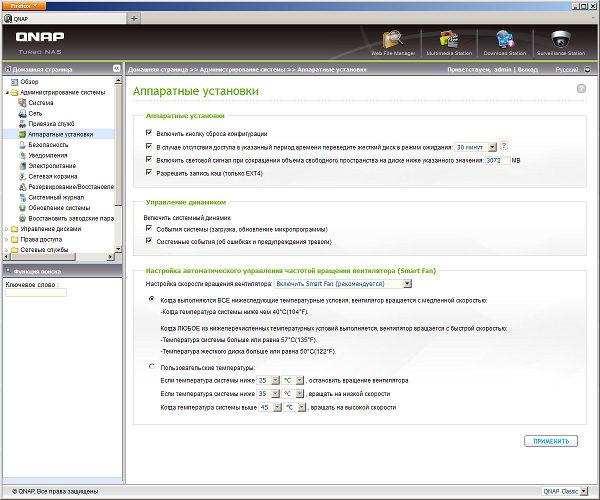

В группе «Администрирование» можно изменить сетевое имя устройства, установить дату и время, отключить кнопку сброса, включить спящий режим для дисков, настроить режим работы вентилятора, уведомления по электронной почте, Windows Live Messenger и SMS, сохранить/восстановить/сбросить настройки, обновить прошивку.

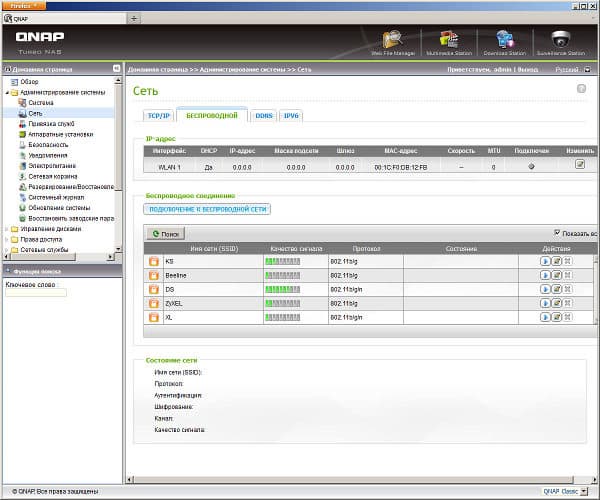

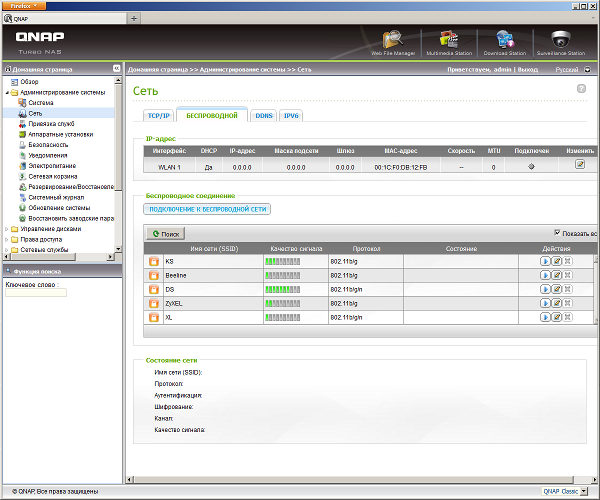

В ней же настраиваются сетевые подключения – параметры двух гигабитных портов и опционального Wi-Fi-контроллера на USB. Проводные подключения можно объединять, реализована технология Jumbo Frames с размерами кадра до 9000 байт. Есть поддержка IPv6 и встроенный клиент DDNS. При одновременной работе нескольких сетевых интерфейсов возможна индивидуальная привязка к ним служб. Повышение уровня безопасности обеспечивается функцией автоблокировки при обнаружении попытки подбора паролей и дополнительным фильтром IP-адресов клиентов. Система имеет возможность работы по расписанию, поддерживает выключение и перезагрузку через web-интерфейс.

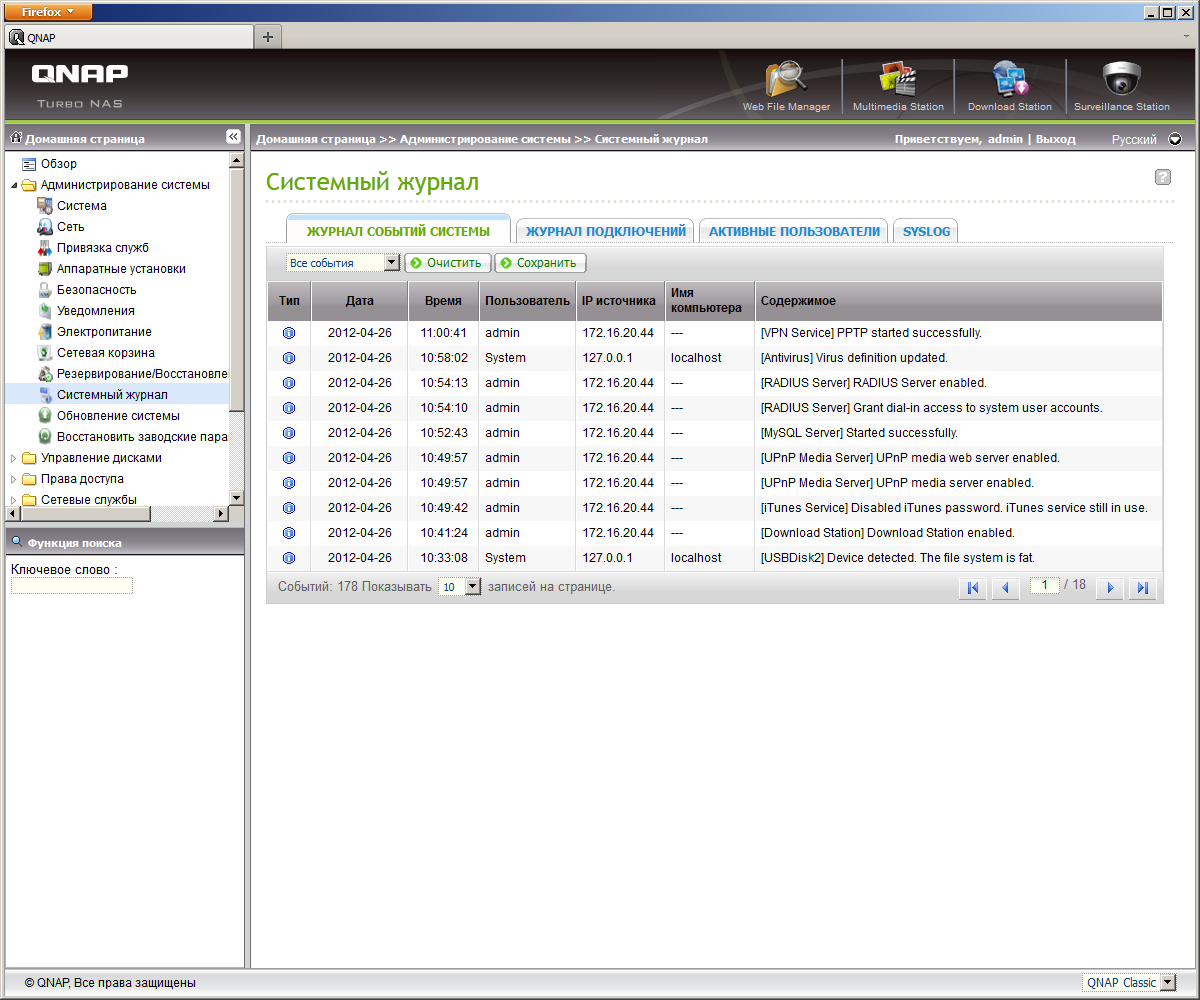

Системный журнал позволяет просматривать списки событий, текущих пользователей и данные по подключениям для каждого протокола в отдельности. В списке поддерживаемых сетевых протоколов можно также найти UPnP, Bonjour и SNMP.

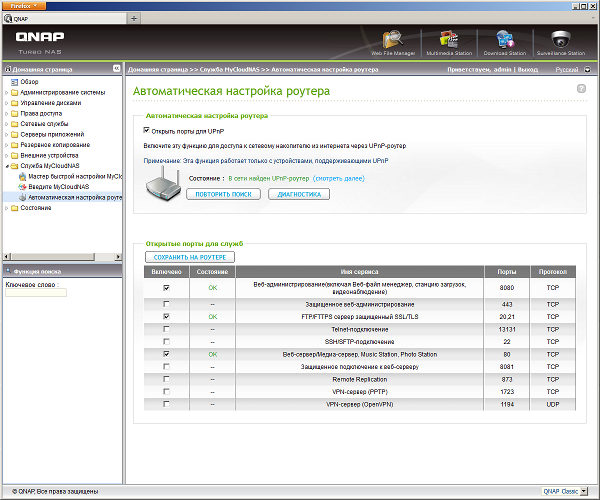

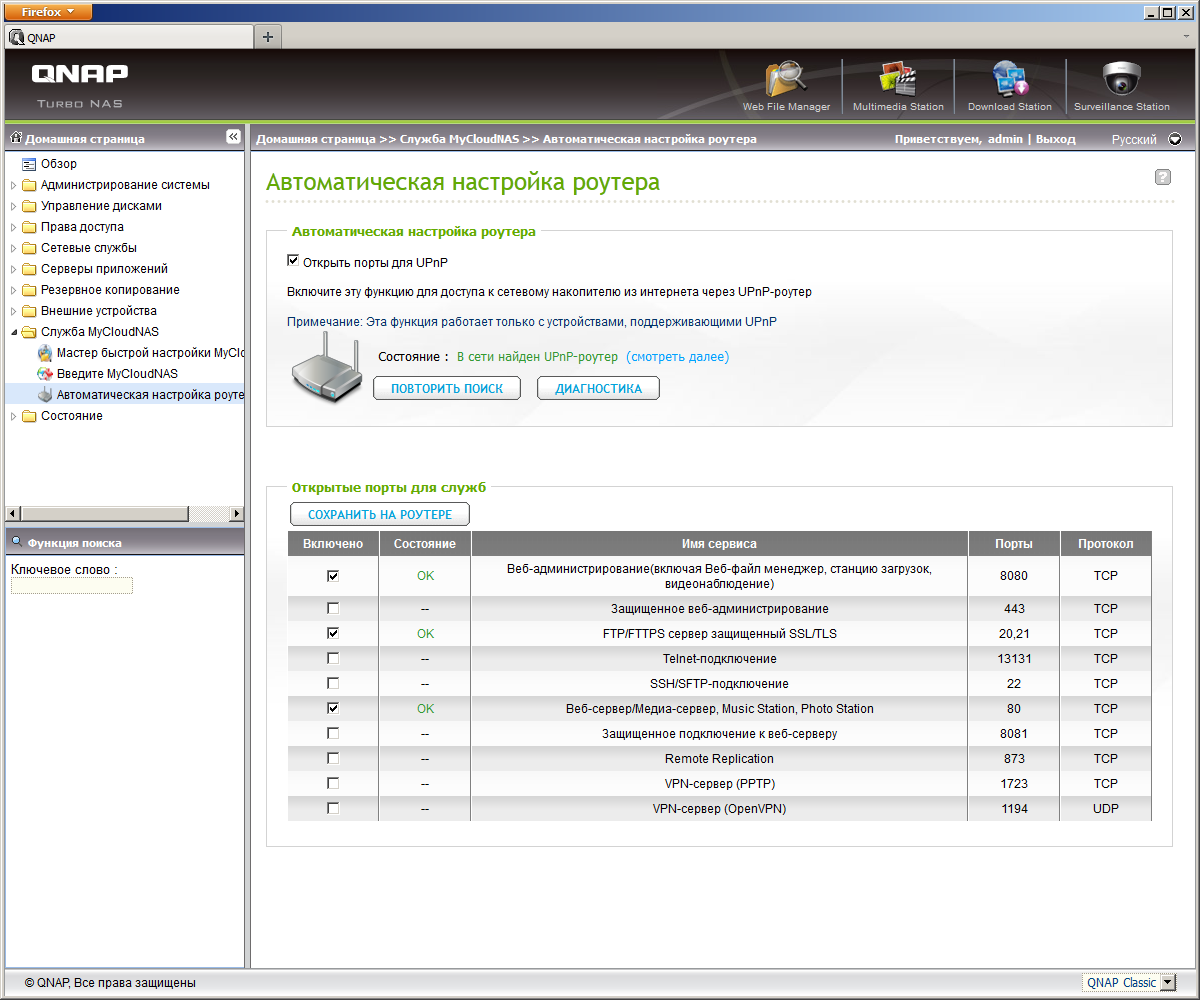

Технология «MyCloudNAS» поможет быстро и просто организовать удаленный доступ к накопителю и его сервисам. Для этого будет использован собственный сервис DDNS от QNAP, не требующий регистраций, и настройка UPnP-совместимого роутера для трансляции портов.

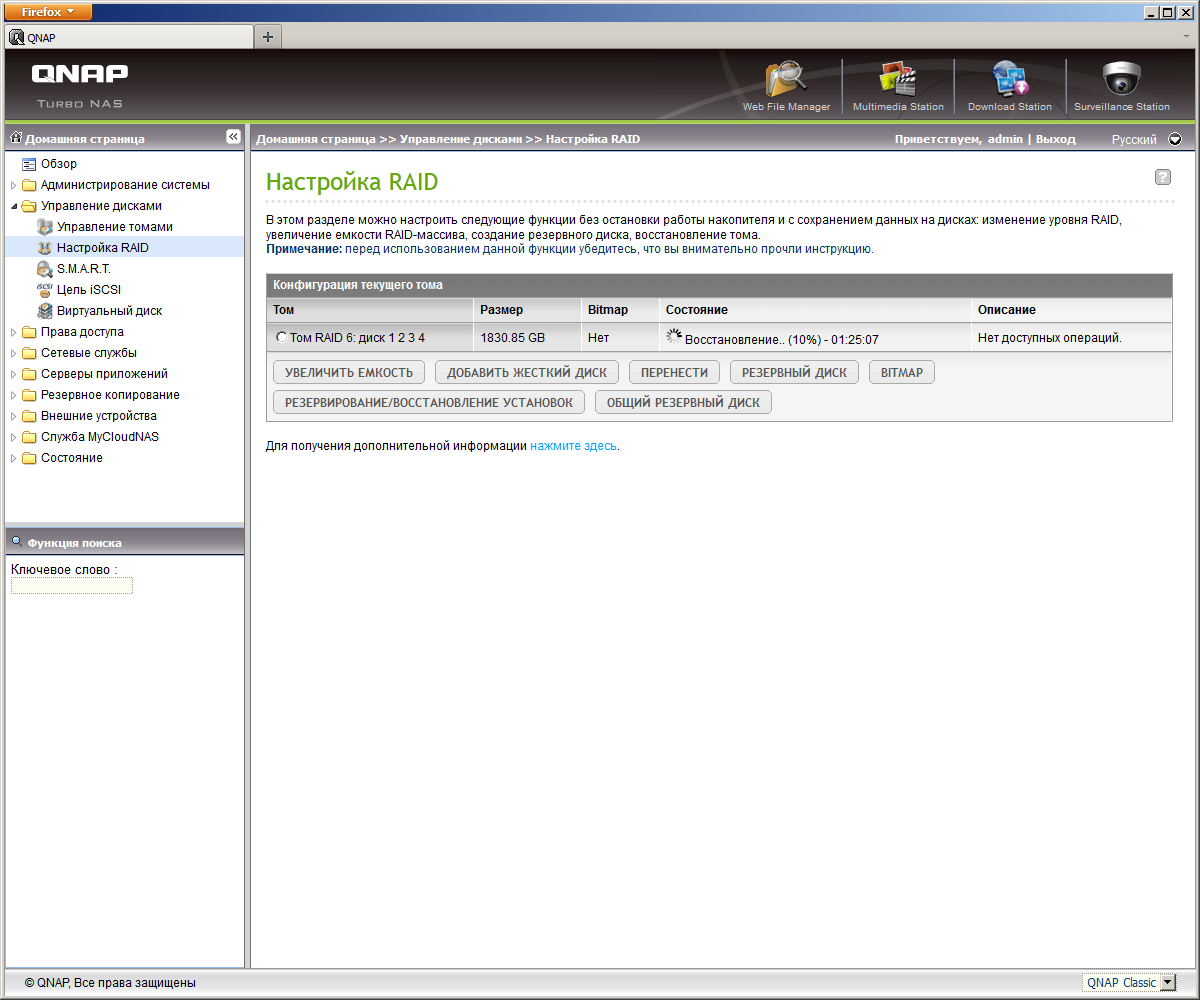

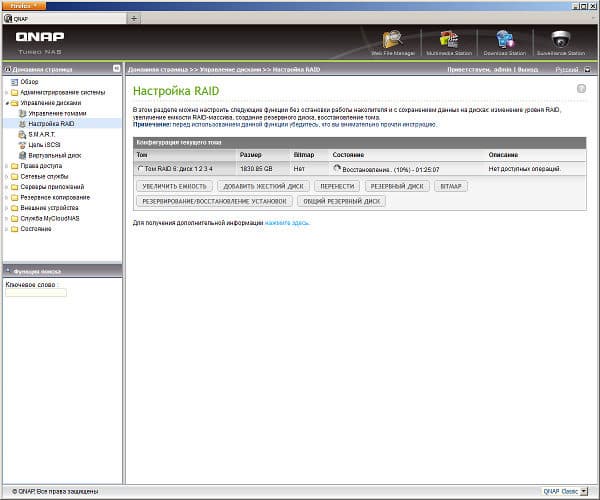

Наличие четырех отсеков для винчестеров позволяет организовать гибкое управление дисковыми массивами. Устройство поддерживает работу в режиме одиночных дисков, JBOD, RAID0/1/10/5/6. Как и в других своих моделях, производитель реализовал здесь возможность изменения типов массивов и замены дисков в них без потери данных.

Не забыли и про работу с томами iSCSI. Их конфигурация поддерживает Thin Provisioning, авторизацию CHAP, списки контроля доступа и резервное копирование LUN на локальные диски и по сети. Возможно подключение удаленных целей iSCSI к данному устройству.

За мониторинг состояния винчестеров отвечает технология S.M.A.R.T. Можно запрограммировать регулярные проверки и посмотреть текущее состояние параметров. Производится контроль и температуры дисков с возможностью уведомления о превышении порога.

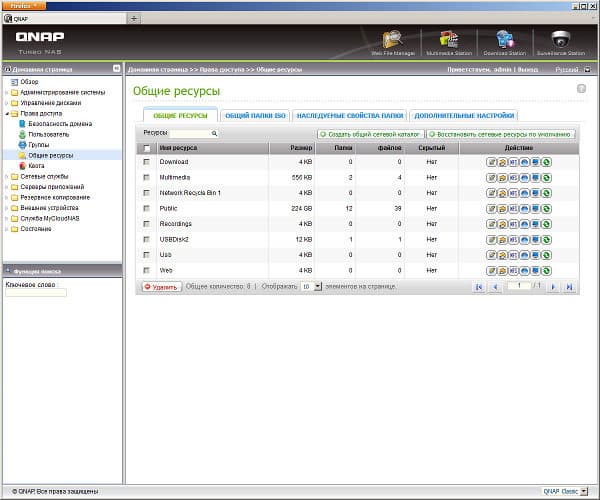

Работа с сетевыми ресурсами организована стандартным образом – после создания дискового тома, нужно сделать на нем общую папку и указать права доступа пользователей и групп. Поддерживается использование локальной база данных с хранением в самом накопителе и подключение к сервисам Windows AD или LDAP. Кстати, накопитель имеет возможность выступать в роли сервера LDAP. Отметим, что устройство может работать с дисковыми квотами для пользователей, но не групп.

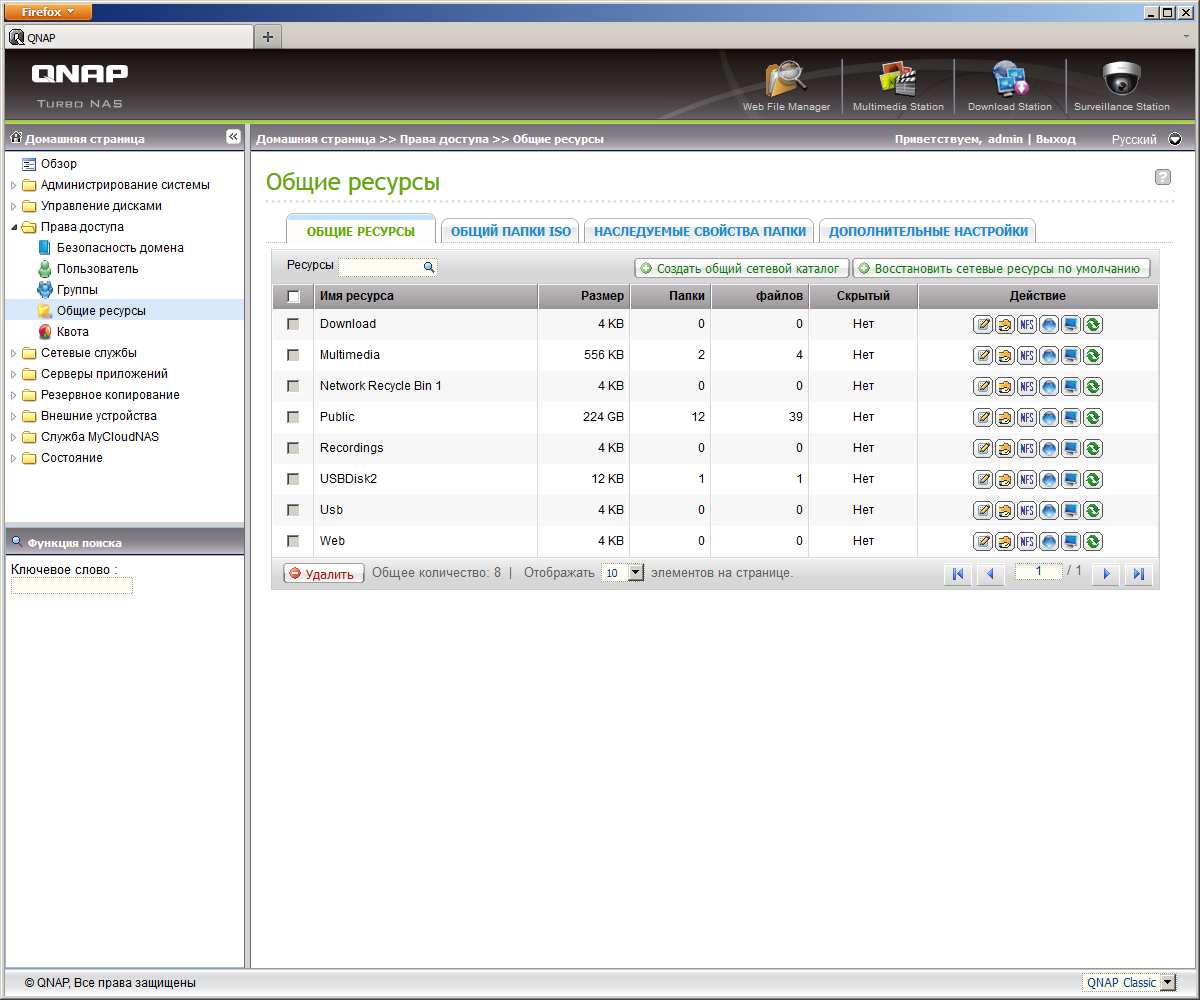

В таблице с указанием списка общих ресурсов приводится также объем каждой папки, что может пригодиться. Установка прав стандартна – выбираются пользователи и/или группы и назначается допуск для SMB/CIFS/AFP/FTP. Права для протоколов NFS и WebDAV назначаются отдельно. Предусмотрен дополнительный список IP-адресов, с которых можно получить доступ к папкам.

Кроме обычных общих ресурсов есть возможность монтирования образов ISO. Для каждого такого файла создается собственная сетевая папка. Еще одна интересная функция – агрегация сетевых ресурсов: вы создаете новую директорию, а уже в нее монтируются находящиеся на других сетевых накопителях папки, при этом имена и пароли пользователей транслируются на целевой ресурс.

Накопитель поддерживает широкий набор протоколов, что позволяет эффективно использовать его с любыми операционными системами: SMB/CIFS, AFP, FTP, NFS. В сетях Windows и Mac OS можно использовать сетевую корзину – когда удаляемые по сети документы пропадают не сразу. Также отметим поддержку режима сервера WINS и мастера сети, что помогает более удобно пользоваться сетевым окружением в небольших сетях.

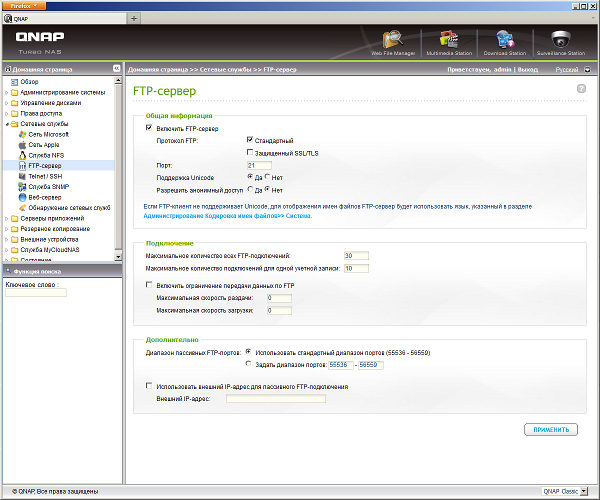

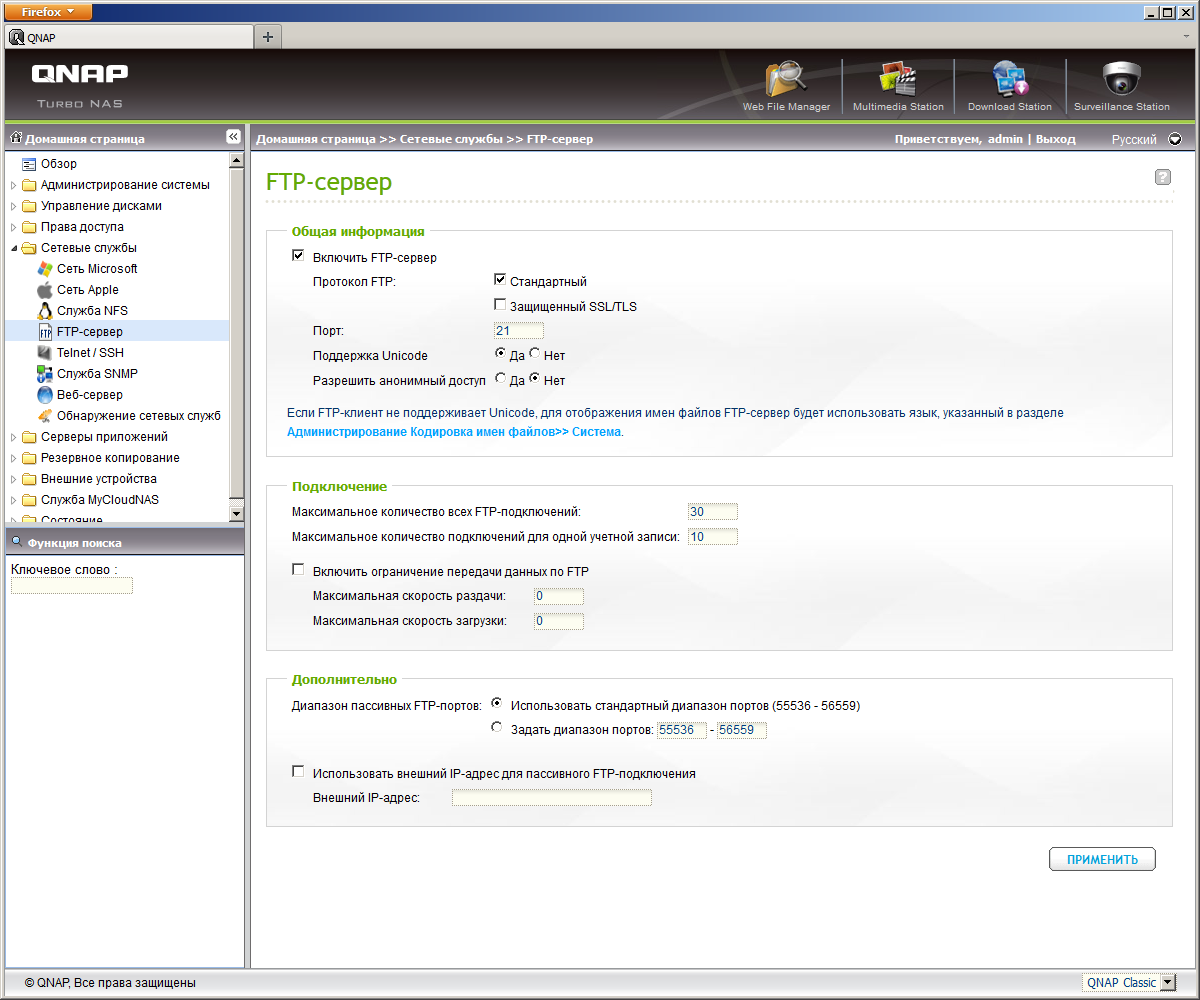

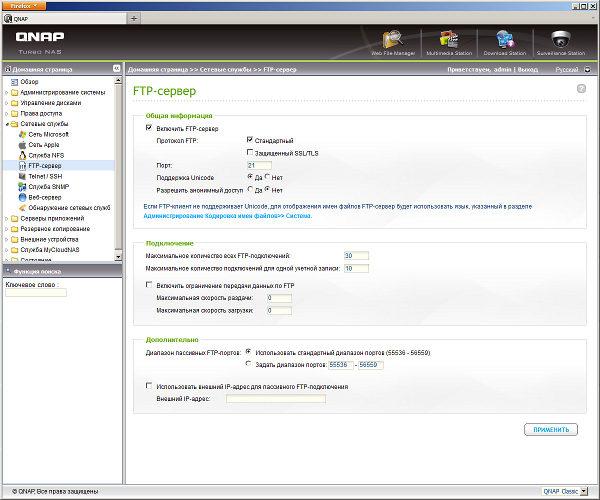

В опциях сервера FTP можно найти поддержку шифрования, пассивного режима, Unicode, анонимного доступа, ограничение числа одновременных подключений и скоростей.

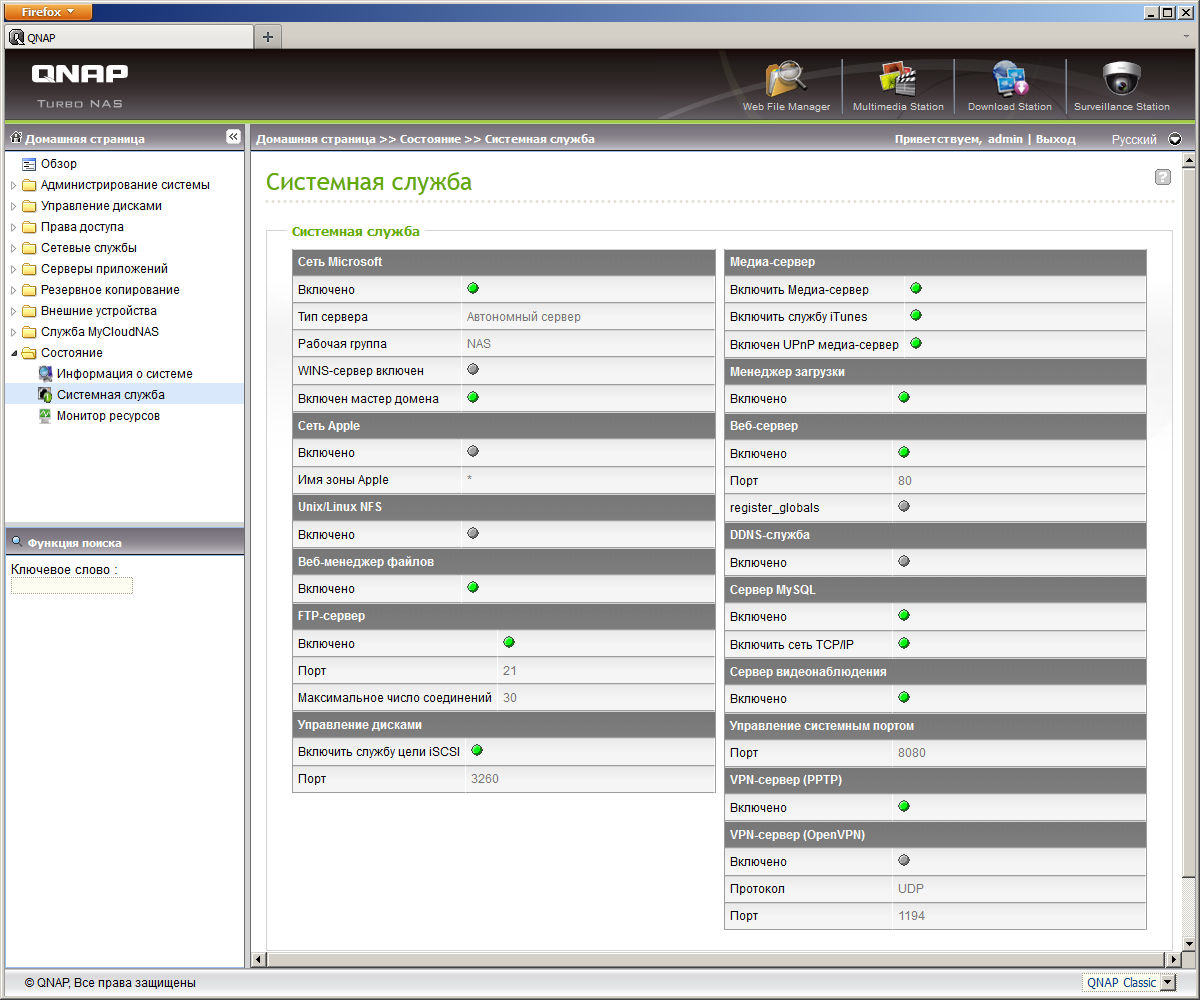

Получить подробную информацию о текущей работе устройства можно на страницах группы «Состояние». В частности, приводятся данные о сетевых интерфейсах, температурах, времени работы, версии прошивки, статусе служб. Также может пригодиться монитор ресурсов – загрузки процессора и оперативной памяти, использования сети и дисков. Есть и страничка с таблицей работающих процессов и потребляемых ими ресурсах.

Внешние устройства

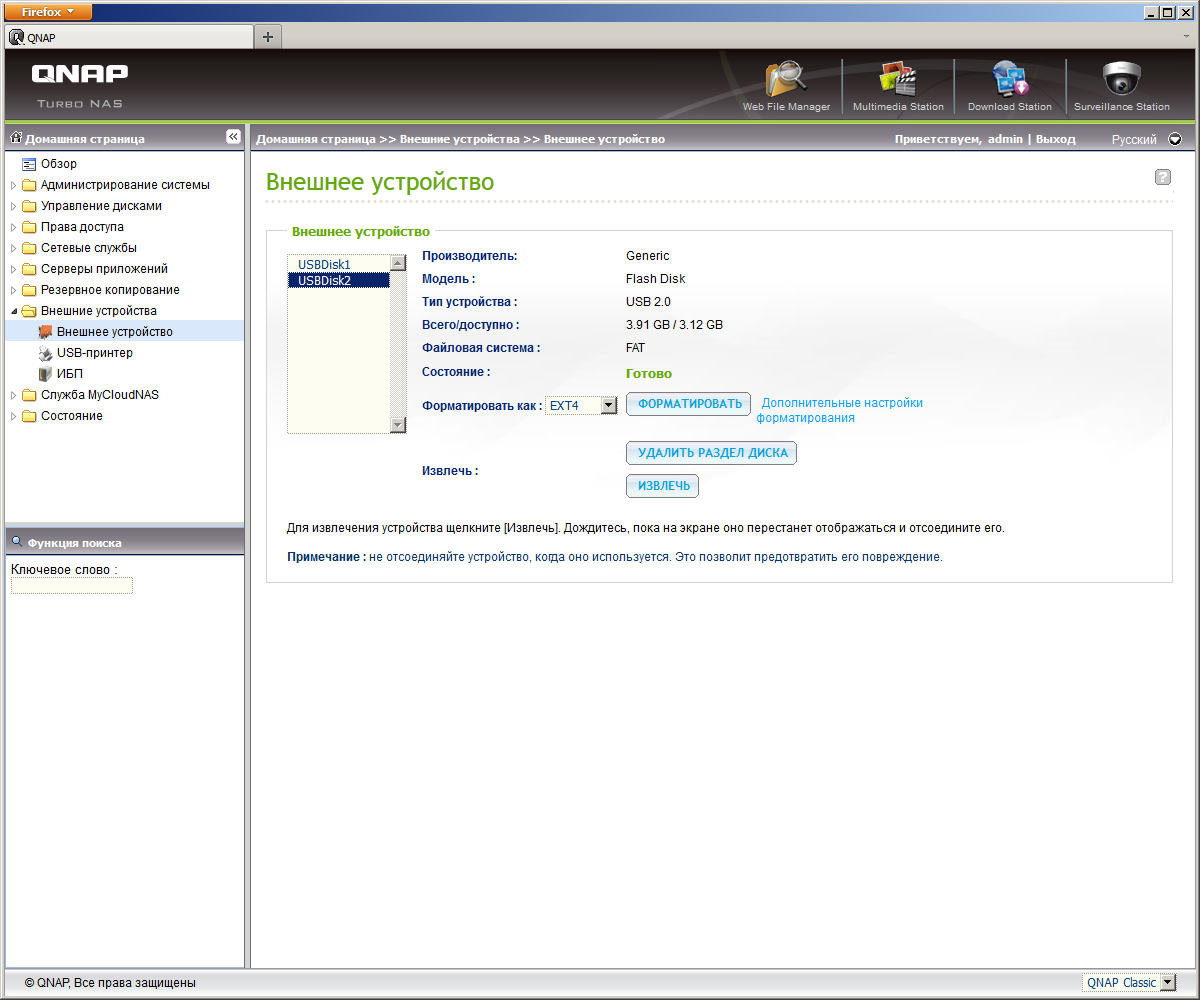

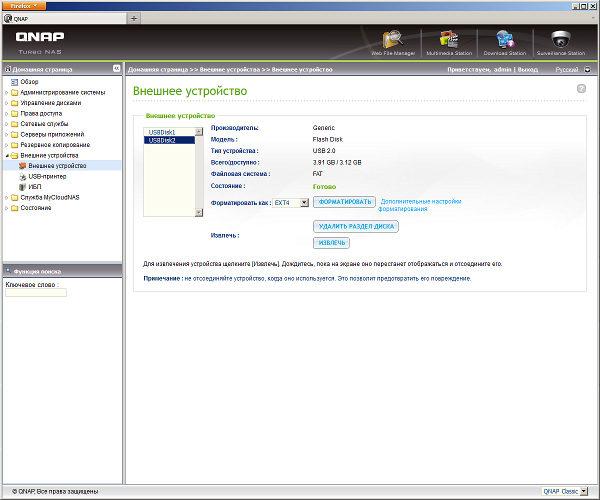

Несмотря на принадлежность к бюджетному сегменту, у TS-412 установлено четыре порта USB 2.0 и два eSATA. Также поддерживаются USB-хабы. К портам можно подключать внешние диски и флэш-накопители. В этом случае поддерживается работа с несколькими разделами и файловыми системами EXT2/3/4, FAT32, NTFS и HFS+. Каждый раздел будет представлен в виде отдельного сетевого ресурса, права доступа к которому можно изменить. Фронтальный порт USB и кнопку около него можно использовать для быстрого копирования данных с внешнего устройства или на него.

Второй вариант использования порта USB – организация сетевого принтера. К сожалению, поддерживается только функция печати.

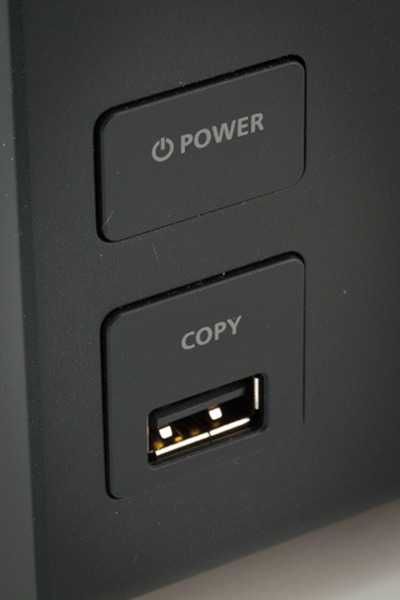

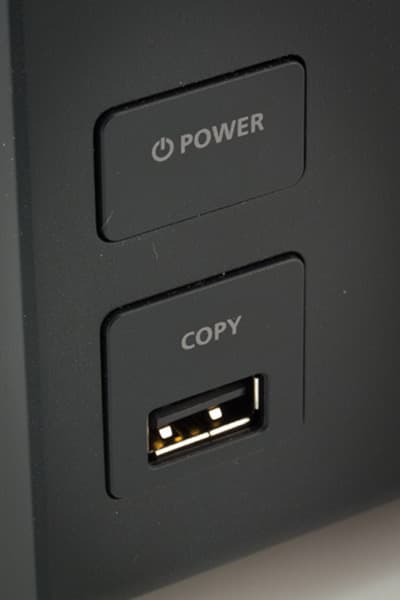

Порт USB у QNAP TS-412

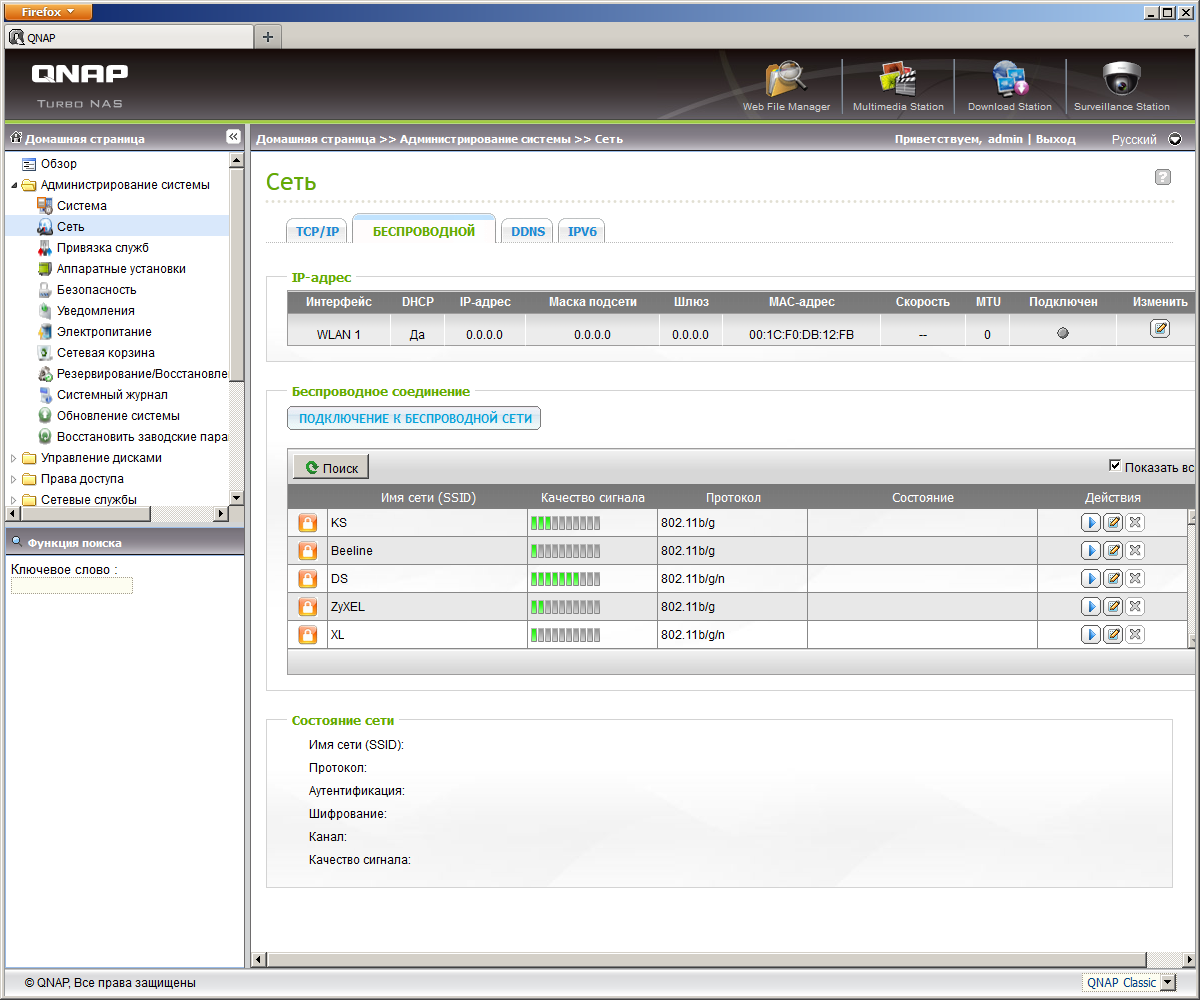

Про поддержку Wi-Fi-контроллеров мы уже писали выше. С их использованием можно подключить сетевой накопитель к беспроводной сети. Хотя, конечно, надо отдавать себе отчет, что проводное гигабитное соединение гораздо быстрее.

Последний традиционный вариант использования порта USB – создание связи с ИБП для управления и безопасного отключения накопителя при пропадании питания. Возможно использование встроенного сервиса для управления несколькими накопителями от одного ИБП.

Один из новых сервисов также поддерживает работу с USB-аудиокартами/колонками для проигрывания музыкальных композиций.

Дополнительные функции и расширение возможностей

Как и подобает продукту одной из ведущих компаний данного рынка, TS-412 позволяет не только хранить документы и обеспечивать доступ к ним. В штатной прошивке реализовано около двух десятков дополнительных сервисов, а еще столько же и даже больше доступно для загрузки в виде готовых пакетов из центра QPKG. Детальное рассмотрение этих приложений выходит за рамки статьи, поэтому мы ограничимся только краткими описаниями.

  • Веб-сервер: хостинг одного или нескольких web-сайтов, есть поддержка SSL и PHP;

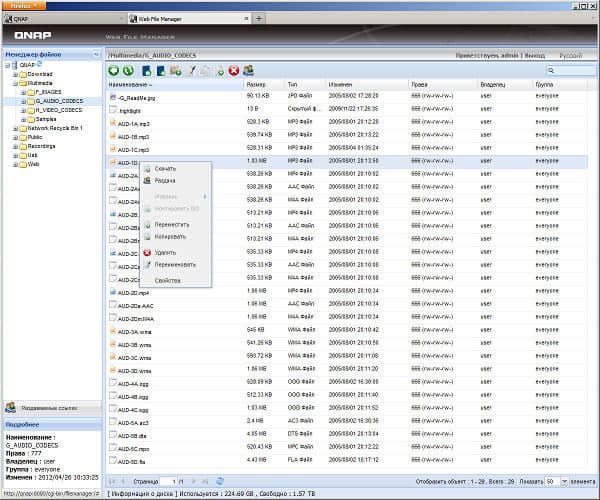

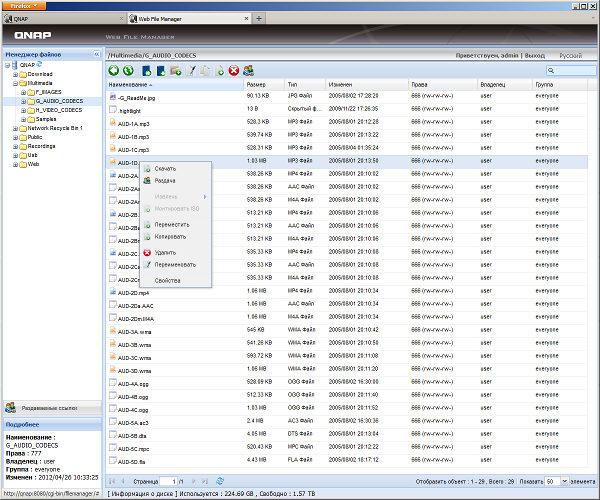

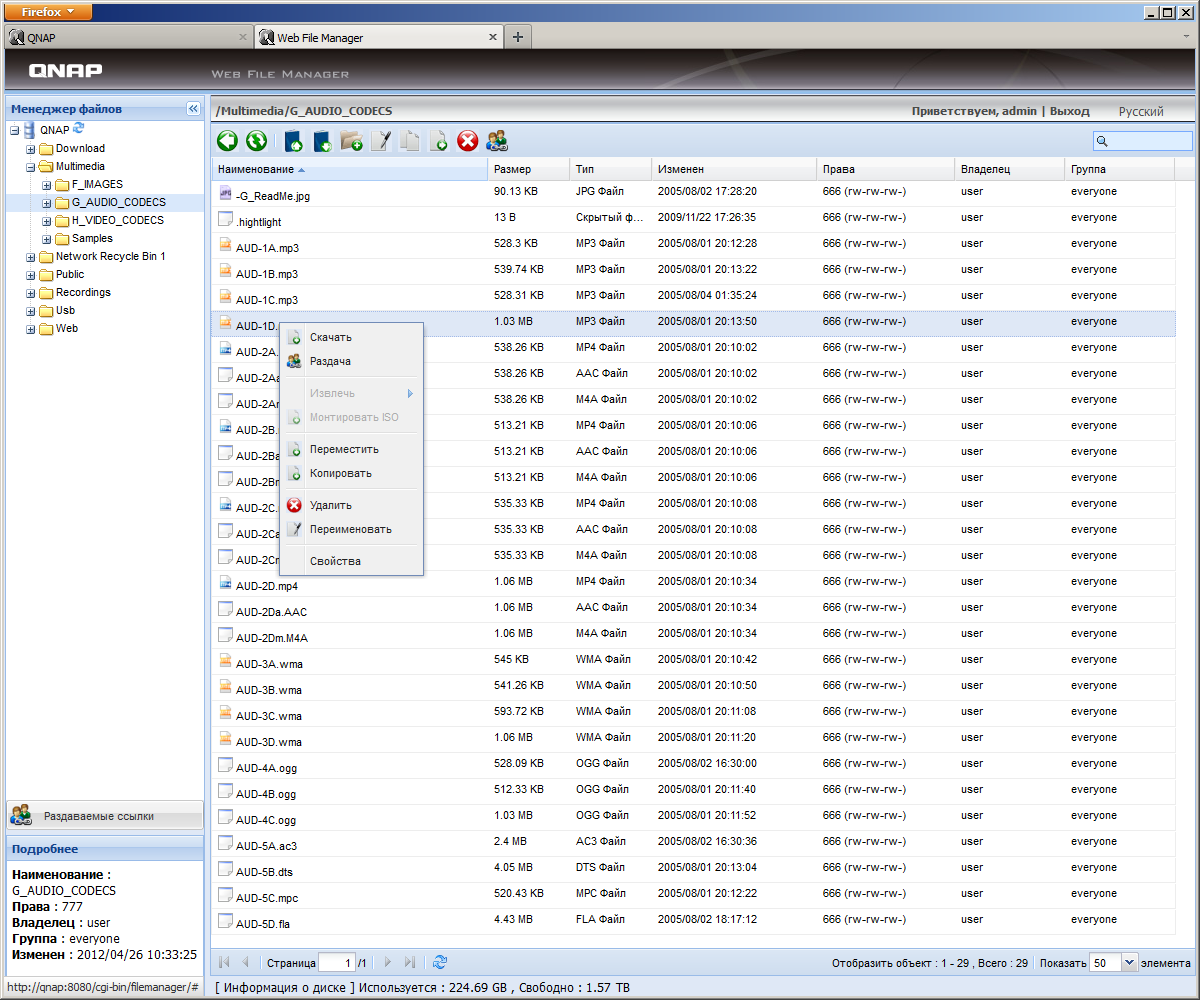

  • Веб-менеджер файлов: полноценное локальное и удаленное управление документами через браузер, возможно осуществление операций по копированию, перемещению, удалению, созданию директорий, загрузка и скачивание файлов, поддерживается работа по HTTPS, возможно монтирование образов ISO, реализован простой и быстрый способ предоставлять удаленный доступ к файлам по автоматически создаваемой «одноразовой» ссылке (file sharing);
  • Медиасервер: наследованная из прошлых прошивок версия web-менеджера файлов для работы с мультимедиа (фотографиями, музыкой, видео), имеет собственную базу пользователей, поддерживает просмотр видео в браузере;

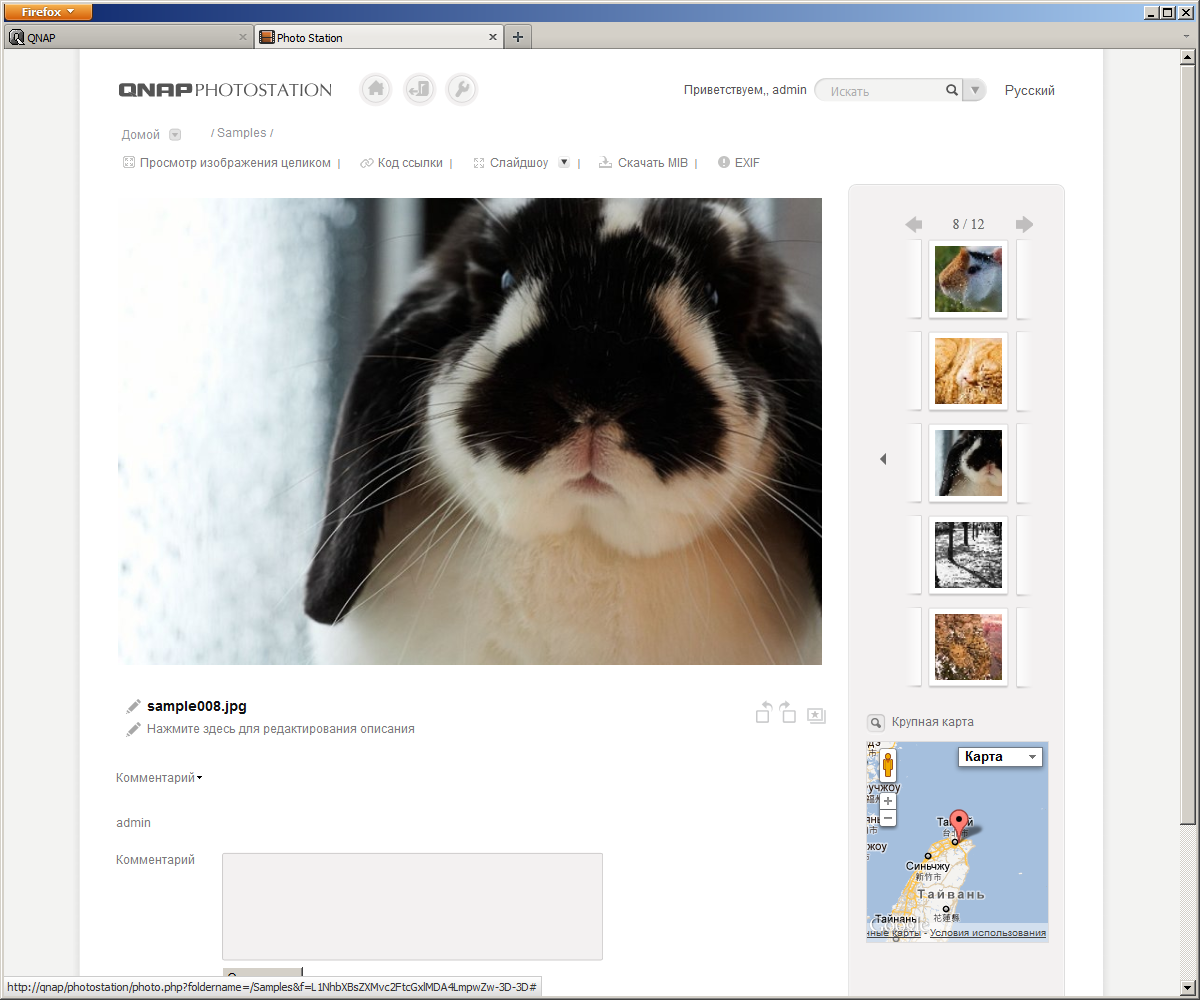

  • Photo Station: создание и управление фотоальбомами, возможна работа и с видеороликами, поддерживается собственная база пользователей, к фотографиям можно добавлять комментарии, просматривать их в режиме слайд-шоу, возможна публикация фотографий в социальных сетях и публичных фотохостингах;

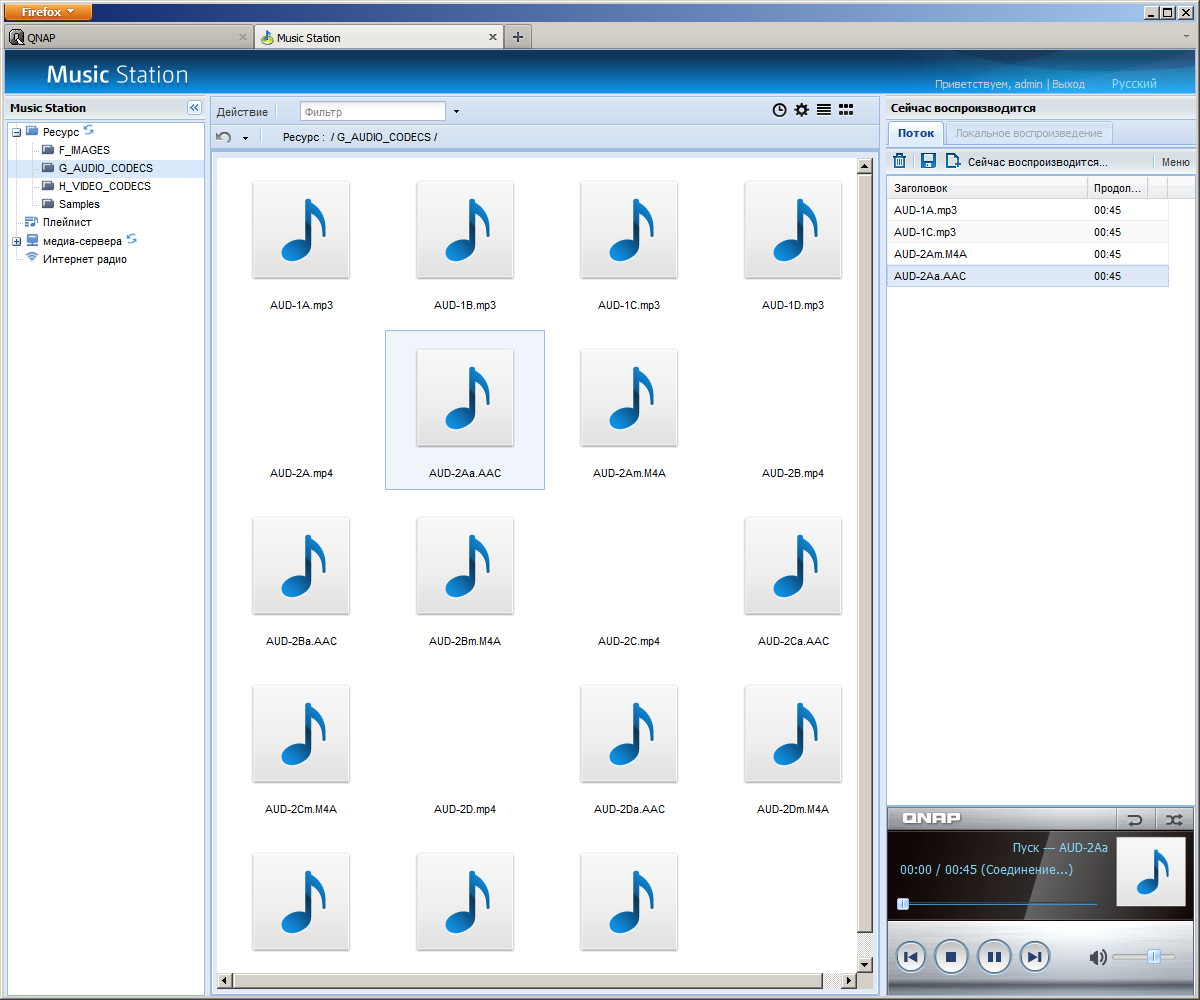

  • Music Station: система прослушивания музыки и интернет-радио через браузер или USB-аудиокарту на сетевом накопителе, источником могут быть как локальные файлы, так и документы на DLNA-серверах в локальной сети;

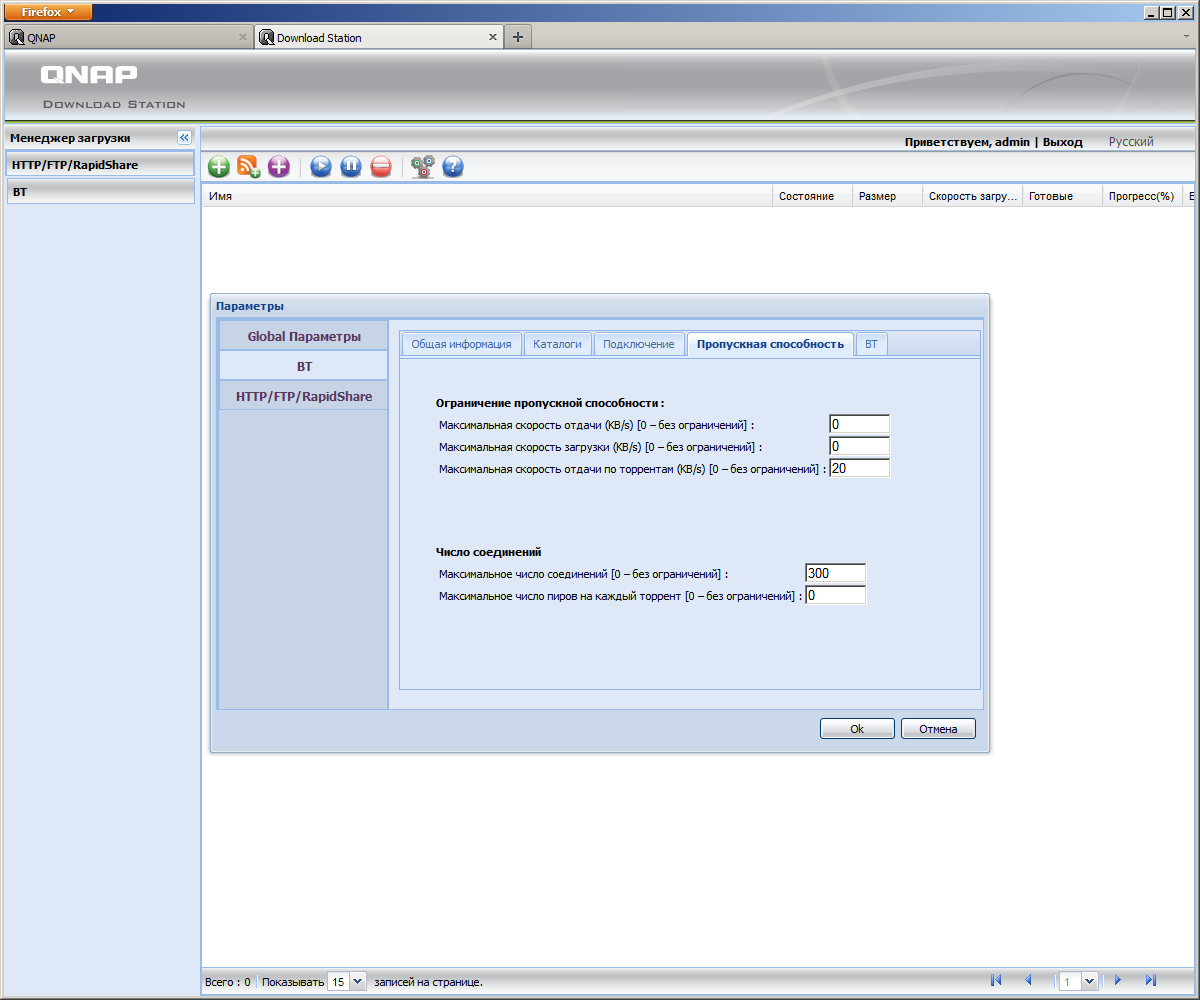

  • Менеджер загрузки: система автономной загрузки файлов по протоколам HTTP, FTP и BitTorrent, поддерживает работу с премиум-сервисом rapidshare, в настройках BitTorrent предусмотрено изменение портов, ограничение скоростей и числа подключений, максимальное число одновременных задач для рассматриваемой модели – десять, допускается раздача после загрузки до достижения указанного коэффициента, можно указать расписание работы, поддерживается загрузка из RSS;
  • Сервер видеонаблюдения: совместно с IP-видеркамерами (до четырех в этой модели) позволяет реализовать систему видеонаблюдения, управление через браузер, возможно использование нескольких режимов записи, включая вариант по детектору движения, все возможности обеспечиваются только в Internet Explorer;
  • Служба iTunes: организация сетевой медиабиблиотеки для программы iTunes на ПК, поддерживаются совместимые с Mac форматы аудио- и видеозаписей;
  • Медиасервер UPnP: реализация медиасервера UPnP AV/DLNA для потоковой трансляции на совместимые плееры, поддерживает большинство современных медиаформатов, основан на продукте TwonkyMedia, позволяет выбрать любые общие папки для хранения файлов;
  • Сервер MySQL: сервер базы данных, может быть полезен при создании web-сайтов, может управляться через пакет phpMyAdmin;

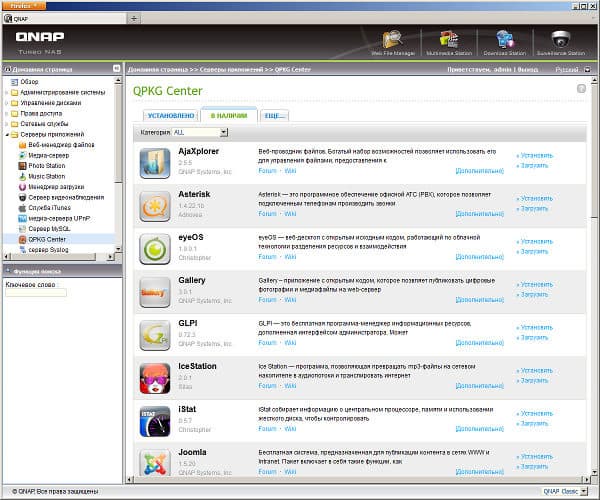

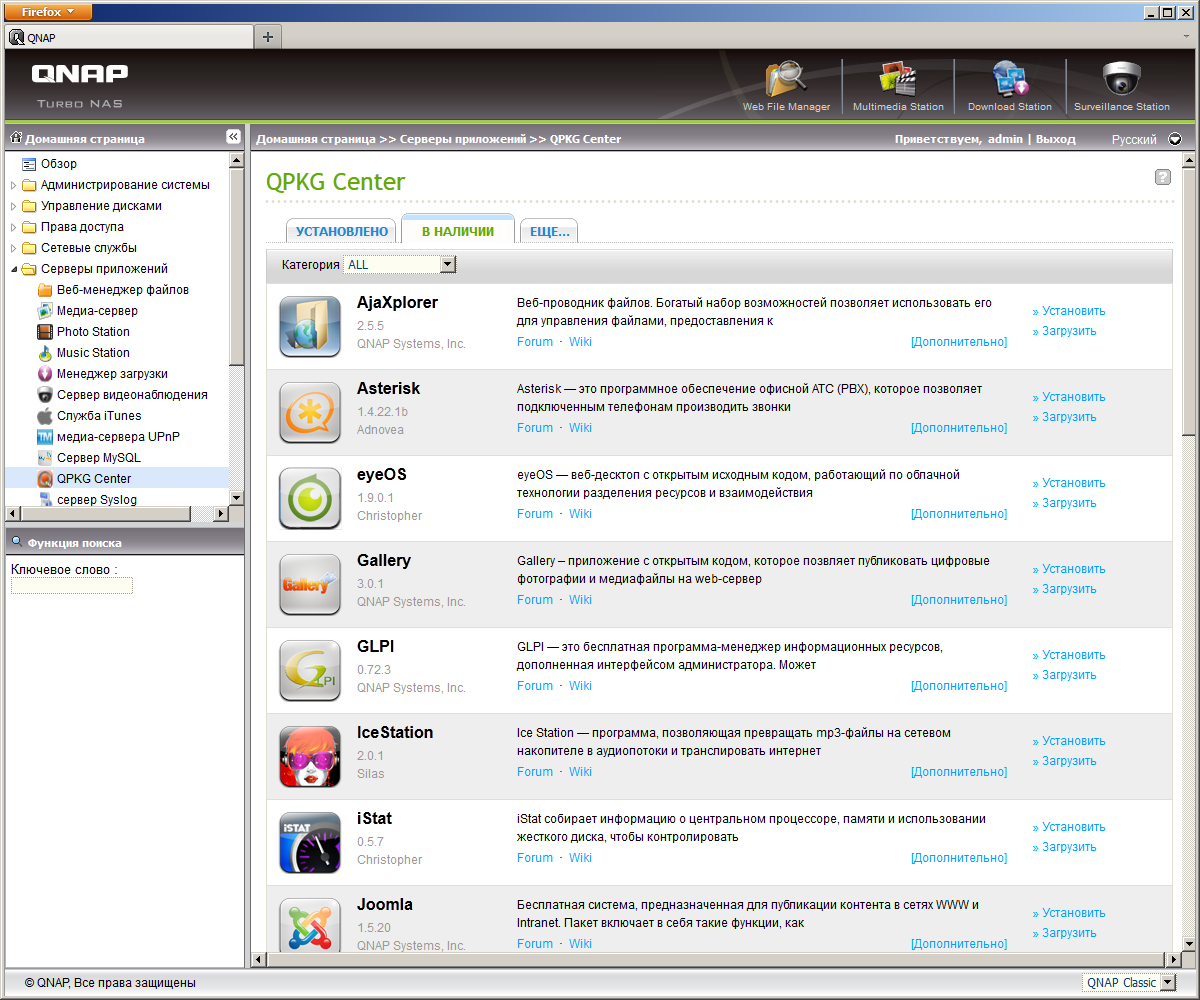

  • QPKG Center: модуль для загрузки и установки новых программ в формате готовых пакетов из фирменного каталога;
  • Сервер Syslog: сервер хранения и просмотра записей журналов с сетевых устройств;
  • Сервер RADIUS: сервер контроля доступа;
  • Сервер резервного копирования: реализация протоколов Rsync для резервного копирования по сети, возможность репликации данных в режиме реального времени (RTRR) совместно с другими сетевыми накопителями, серверами FTP, внешними винчестерами;
  • Антивирус: антивирус с возможностью запуска проверок по расписанию, поддерживается обновление баз через интернет и режим карантина для зараженных файлов;
  • TFTP-сервер: сервер загрузки файлов по протоколу TFTP;

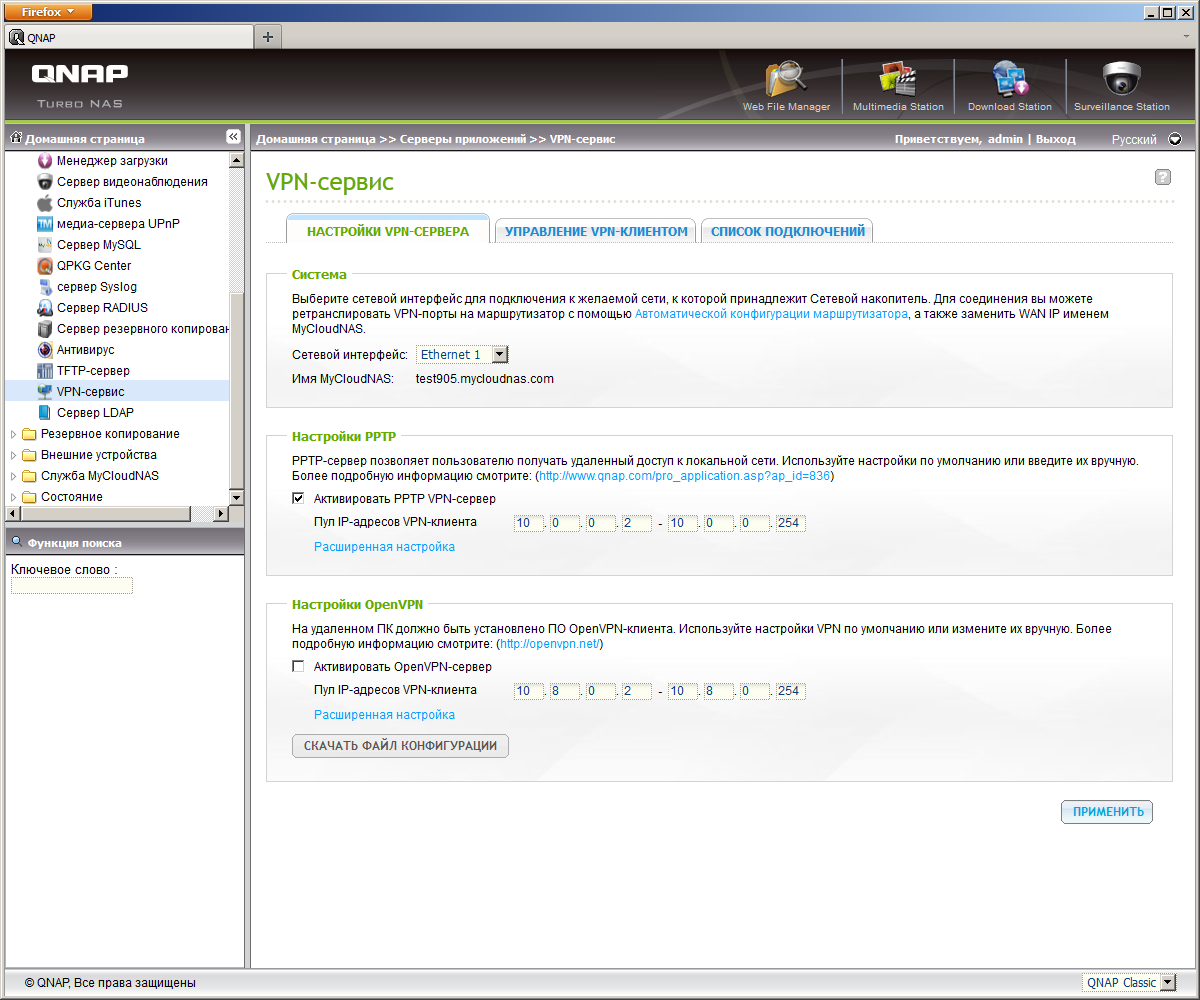

  • VPN-сервис: сервер удаленного доступа с поддержкой PPTP и OpenVPN, позволяет выбрать пользователей, настроить предоставляемые клиентам IP-адреса и другие параметры протоколов, позволяет удаленным клиентам получить полный доступ к локальному сегменту сети, поддерживает до 15 одновременных подключений;
  • Сервер LDAP: служба централизованного управления каталогом пользователей и групп;
  • Резервное копирование: встроенные средства резервного копирования позволяют работать с локальными (включая внешние диски) и сетевыми (RSync, RTRR, FTP) ресурсами, есть поддержка программы Time Machine, возможна работа с облачными сервисами Amazon S3, Elephan Drive и Symform.

Из доступных в формате QPKG пакетов упомянем только несколько самых интересных, на наш взгляд: Asterisk, Joomla, Optware IPKG, QUSBCam, SqueezeBox Server, Squid, Transmission, WorkPress, XMail.

Традиционно не забыли про доступ к консоли по протоколам telnet и SSH.

Производительность

В этом году мы решили заменить ранее используемые винчестеры Seagate Barracuda 7200.11 (ST3500320AS) на более современные модели. Конечно, речь идет скорее о моральном устаревании, чем реальных ограничениях для производительности устройств в тестах. Так что в этом материале будут участвовать для сравнения как «старые» диски, так и «новые», в качестве которых были выбраны Western Digital WD1002FAEX. Для большинства устройств в этом году будут использоваться и новые, представленные нами в прошлом апреле, шаблоны для теста Intel NASPT, поскольку комплектные мало актуальны для современных конфигураций ПК и мощных сетевых накопителей, хотя сам тест достаточно интересен и удобен по сей день.

Настройка накопителем перед тестом включает в себя создание дискового тома, пользователя и общей папки. По возможности включается также технология Jumbo Frames. Никакие дополнительные сервисы не запускаются.

На первой паре графиков приводятся результаты не отказоустойчивых массивов – одиночного диска, RAID0 и JBOD.

Существенных отличий в показателях с разными дисками здесь не наблюдается, хотя WD в основном немного медленнее. Максимальные скорости чтения и записи составляют 60-70 МБ/с, что является хорошим показателем для недорогого ARM-устройства.

Что касается поведения разных типов массивов в использованных шаблонах, то можно отметить негативное влияние многопоточности в режиме чтения и отсутствие какой-либо зависимости в режиме записи. Заметный эффект от массива с чередованием заметен только при случайной записи – здесь показатели у этого типа массива выросли в два раза.

Следующая пара показывает скорость работы с отказоустойчивыми массивами RAID1/5/6 и 10.

Операции чтения даются им всем одинаково неплохо – до 70 МБ/с, а вот запись является уже более ресурсоемкой операцией. Особенно это заметно на RAID5 и 6, которые требуют вычисления контрольных сумм. В данном случае мы видим влияние относительно слабой платформы. С другой стороны, для домашнего использования в большинстве случаев можно не использовать эти типы массивов, а реализовать дублирование важной информации на несколько дисков.

Как мы уже говорили, наличие интерфейса eSATA может пригодиться для увеличения общего объема хранения. Учитывая, что поддерживается широкий набор файловых систем, мы провели дополнительные тесты этого режима.

Интересно, что в этом случае диск от Seagate оказался в целом чуть быстрее, чем WD. Последний может поспорить с ним только на мультипоточном чтении. Возможно, что на эти показатели влияет и установленный в процессоре контроллер SATA. Работа с внешними дисками позволяет получить скорости на чтения и записи на уровне 60 МБ/с. Это достаточно неплохой результат, мало отличающийся от работы с установленным в накопитель винчестером.

Выводы

Рассмотренный в этом материале сетевой накопитель QNAP TS-412 является неплохим выбором для экономных домашних пользователей, которым требуется большой объем хранилища. По своим аппаратным характеристикам он представляет средний класс на процессорах ARM, но отличается от конкурентов наличием двух портов LAN и парой eSATA, что позволяет использовать его в большем числе сценариев и эффективно увеличить общее дисковое пространство. К качеству изготовления и комплекту поставки никаких замечаний нет, что и ожидалось от одного из лидеров рынка.

Что касается программной поддержки, то стоит отметить широкий набор протоколов сетевого доступа, благодаря чему устройство может быть использовано с любыми версиями операционных систем. Упомянем и реализованные в прошивке функции корпоративного уровня. В частности, возможность интеграции в домен, развитые средства мониторинга, видеонаблюдение, поддержку резервного копирования, VPN-сервер, протоколы iSCSI и rsync.

В новой версии ПО появилось несколько интересных домашнему потребителю функций – новый фотоальбом и работа с аудиозаписями в браузере. Жаль, что поддержка мобильных устройств немного запаздывает. Также не хватает возможности работы со сканером в современных МФУ. Но многие из них сегодня имеют собственный интерфейс Wi-Fi, так что замечание не очень существенно.

Рекомендованная стоимость QNAP TS-412 составляет 16499 рублей. Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: $649(4).



Благодарим компанию OLDI,
официального дистрибьютора QNAP, за предоставленное на тестирование оборудование


Благодарим компанию ELKO
за предоставленные для проведения тестирования жесткие диски


Благодарим компанию Western Digital
и агентство 2L за предоставленные для проведения тестирования жесткие диски
