iSCSI и другие


Вступление

С появлением Fibre Channel и SAN, построенных на нем, мир storage сделал ставку на сетевой доступ к системам хранения. Практически все в один голос заявили, что за сетями хранения данных — будущее. На протяжении нескольких лет FC интерфейс оставался безальтернативным стандартом для их построения, но уже сегодня многие понимают, что наступает время перемен. В SAN на основе FC есть пара серьёзных недостатков — это цена и проблемы доступа к географически (на расстоянии больше сотен км) отдаленным устройствам. В последнее время возник ряд инициатив, которые находятся на этапе стандартизации и призваны решить или же обойти указанные проблемы. Интереснейшая из них — iSCSI.

Буквосочетание iSCSI все чаще попадает на страницы газет и проспекты ведущих производителей систем хранение данных. Загляните на ресурсы, посвященные storage, и вы обязательно его увидите. Но, просмотрев статьи и новости, вы скорее всего найдете массу абсолютно противоположных утверждений: одни преподносят iSCSI как неопровержимого лидера для сетей хранения данных уже в недалеком будущем, другие поставили на нем крест еще до его рождения.

Sun стала в оппозицию к ІP Storage

Sun стала в оппозицию к IP Storage. Sun Microsystems не будет выпускать систем хранения данных с доступом по IP. Марк Канепа, вице-президент Sun, ответственный за производство всех систем хранения данных, заявил на днях, что IP Storage был всего лишь «мечтой», сообщает Byte and Switch.

Канепа сказал, что «непрактично применять TCP/IP для организации SAN из-за большей задержки в таких сетях. Даже если у сетей хранения на основе IP есть будущее, то наступит оно через три-пять лет, а возможно, не наступит никогда. Поток от систем хранения данных не может работать поверх стека протоколов общего назначения, у него есть особые потребности. Технологические трудности внедрения TCP/IP намного более велики, чем многие думают. Именно поэтому мы в Sun делаем ставку на Fibre Channel», сказал он. До сих пор никто из производителей систем хранения данных не занимал столь четкой позиции против IP Storage. Конкуренты Sun, компании Hewlett-Packard и IBM, более или менее активно поддерживают эти технологии.

17 декабря, 2001: www.ustar.kiev.ua

HP обещает поддержку iSCSI

«Окончательная версия новой технологии должна появиться в первом квартале 2002 года, — сообщил руководитель подразделения систем сетевого хранения HP Марк Томпсон. Корпорация намеревается представить широкий спектр продуктов, которые поддерживают стандарт, іSCSI, предназначенный для объединения систем хранения в ІP-сетях…»

В HP признают, что пользователи систем Fibre Channel чувствуют себя достаточно комфортно и большее тяготеют к модернизованной технологии FCIP, чем к іSCSI. Но, в то же время, в HP верят, что опыт работы с решениями, основанными на протоколе ІP, и в особенности с Ethernet, сделает продукты іSCSI привлекательными для многих заказчиков.

Computerworld, #35/2001: «Федеративные системы хранения»

IBM выпускает продукт на базе iSCSI

IBM TotalStorage IP Storage 200i обеспечивает прямое подключение накопителей Ethernet LAN. Эта высокоскоростная система хранения данных поддерживает новый промышленный стандарт iSCSI, что обеспечивает передачу SCSI протокола поверх IP.

Ну что ж, столь противоречивые сообщения не оставляют нам другого выбора кроме как разобраться самим и самостоятельно взвесить все «ЗА» или «ПРОТИВ».

iSCSI

«iSCSI (Internet Small Computer System Interface) — это протокол, который базируется на TCP/IP и разработан для установления взаимодействия и управления системами хранения данных, серверами и клиентами».

Определение SNIA — IP Storage Forum: www.snia.org

iSCSI описывает:

  • Транспортный протокол для SCSI, который работает поверх TCP
  • Новый механизм инкапсуляции SCSI команд в IP сети
  • Протокол для новой генерации систем хранения данных, которые будут использовать «родной» TCP/IP

Сразу возникает негодование, хочется все разложить по отдельным кучкам. Как говорил один мой преподаватель: «Котлеты отдельно, мухи отдельно». Дело в том, что правила доставки пакетов в IP и SCSI абсолютно противоположные. В IP пакеты доставляются получателю без соблюдения строгой последовательности, он же и восстанавливает данные, на что затрачиваются определенные ресурсы. В то же время, по спецификации SCSI, как канального интерфейса, все пакеты должны передаваться один за другим без задержки, а нарушение этого порядка приводит к потере данных. Несмотря на то, что, по мнению некоторых специалистов, эта проблема вносит неоднозначность в практическое использование технологии iSCSI, на сегодня уже реализован ряд устройств, которые подтверждают ее жизнеспособность. Инженеры, которые работали над iSCSI, смогли определенным образом решить эту проблему. Спецификация iSCSI требует увеличения размеров заголовка пакета. В заголовок включается дополнительная информация, которая значительно ускоряет сборку пакетов.

По мнению одного из болельщиков iSCSI, Хеймора, старшего системного инженера университета штата Юта, основным препятствием для распространения Ethernet как базовой технологии построения сетей хранения данных является относительно большое время задержки (близкое к 75 микросекундам), которое возникает из-за особенностей стека TCP/ІР. В High-End системах при одновременном обращении к тысячам файлов это может стать серьезной проблемой.

Специалисты, которые работают над iSCSI, осознают значение проблемы задержки. И несмотря на то, что разрабатывается масса средств для уменьшения влияния параметров, которые служат причиной задержки при обработке IP пакетов, технология iSCSI позиционируется для построения систем среднего уровня.

iSCSI развивается очень быстро. Потребность в новом стандарте ощущалась так сильно, что буквально за 14 месяцев с момента предложения по созданию iSCSI, с которым в феврале 2000 года выступила IETF, появилось достаточно много устройств, чтобы продемонстрировать возможности по их взаимодействию. В июле 2000-го был опубликован Draft 0 по iSCSI, который стал началом работ по реализации технологии. В январе 2001 года в рамках SNIA (Storage Networking Industry Association) был создан IP Storage форум, который через полгода уже насчитывал 50 членов, а в апреле этого же года был представлен продукт, который в скором времени выиграл награду «Enterprise Networking Product».

Что же такого замечательного в iSCSI, что он находит поддержку среди грандов компьютерной индустрии, не считаясь с существующими внутри стандартам противоречиями.

Некоторые из важнейших прикладных задач и функций, реализуемые с использованием систем хранения данных, это:

Задачи, которые эффективно реализуются современными методами:

    · Консолидация систем хранения данных · Резервирование данных · Кластеризация серверов · Репликация (дублирование) · Восстановление в аварийных ситуациях

Новые возможности, которые эффективно реализуются с использованием IP Storage:

    · Географическое распределение SAN · QoS · Безопасность

Вместе с этим, новые системы хранения данных, для которых iSCSI будет родным протоколом, сформируют еще массу преимуществ:

    · Обеспечивается единая технология для подсоединения систем хранения, серверов и клиентов в рамках LAN, WAN, SAN · Наличие значительного опыта индустрии в Ethernet и SCSI технологиях · Возможность значительного географического отдаления систем хранения · Возможность использовать средства управления TCP/IP сетями

Причем, для передачи данных на storage с интерфейсом iSCSI можно использовать не только носители, коммутаторы и маршрутизаторы существующих сетей LAN/WAN, но и обычные сетевые карточки на стороне клиента. Правда, при этом возникают значительные накладные расходы процессорной мощности на стороне клиента, который использует такую карточку. По утверждению разработчиков, программная реализация iSCSI может достичь скоростей среды передачи данных Gigabit Ethernet при значительной, до 100% загрузке современных CPU. В связи с чем, рекомендуется использование специальных сетевых карточек, которые будут поддерживать механизмы разгрузки CPU от обработки стека TCP. На момент написания статьи (Июнь 2002 года), такие карточки производила компания Intel.

Intel PRO/1000T IP Storage Adapter предлагается компанией Intel по цене 700USD за штуку. Это устройство содержит мощный процессор Xscale, 32M памяти и осуществляет передачу вычислений, связанных с протоколами iSCSI и TCP/IP, а также расчет контрольных сумм кадров TCP, IP на интегрированный процессор. Его быстродействие, согласно внутренним тестам компании, может достигать 500Mbit/s при 3-5% загрузке CPU host системы.

Давайте рассмотрим iSCSI повнимательней

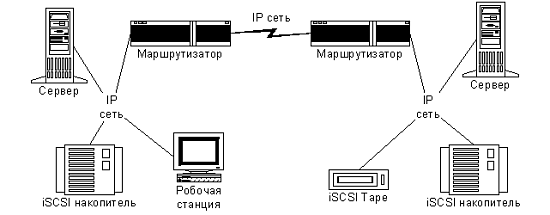

Рисунок 1. IP сеть с использованием iSCSI устройств

В примере, изображенном на рисунке 1, каждый сервер, рабочая станция и накопитель поддерживают Ethernet интерфейс и стек протокола iSCSI. Для организации сетевых соединений используются IP маршрутизаторы и Ethernet коммутаторы.

С внедрением SAN мы получили возможность использовать SCSI протокол в сетевых инфраструктурах, обеспечивая высокоскоростную передачу данных на уровне блоков между множественными элементами сети хранения данных.

Internet Small Computer System Interface тоже обеспечивает блочный доступ к данным, но не самостоятельно, а поверх сетей TCP/IP.

Архитектура обычного SCSI базируется на «клиент»/«серверной» модели. «Клиент», например сервер, или рабочая станция, инициирует запросы на считывание или запись данных с исполнителя — «сервера», например системы хранения данных. Команды, которые выдает «клиент» и обрабатывает «сервер» помещаются в Command Descriptor Block (CDB). «Сервер» выполняет команду, а окончание ее выполнения обозначается специальным сигналом. Инкапсуляция и надежная доставка CDB транзакций между инициаторами и исполнителями через TCP/IP сеть и есть главная задача iSCSI, причем ее приходится осуществлять в нетрадиционной для SCSI, потенциально ненадежной среде IP сетей.

Перед вами модель уровней протокола iSCSI, которая дает возможность понять порядок инкапсуляции SCSI команд для передачи их через физический носитель.

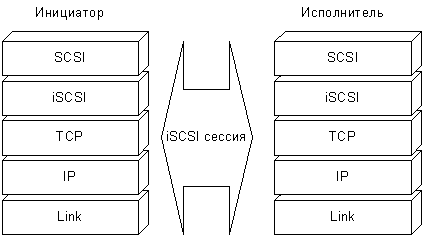

Рисунок 2. Модель нижних уровней протокола iSCSI

iSCSI протокол осуществляет контроль передачи блоков данных и обеспечивает подтверждение достоверности завершения операции ввода/вывода. Что, в свою очередь, обеспечивается через одно или несколько TCP соединений.

іSCSI имеет четыре составляющие:

  • Управление именами и адресами (iSCSI Address and Naming Conventions).
  • Управление сеансом (iSCSI Session Management).
  • Обработка ошибок (iSCSI Error Handling).
  • Безопасность (iSCSI Security).

Управление именами и адресами

Так как iSCSI устройства являются участниками IP сети, они имеют индивидуальные Сетевые Сущности (Network Entity). Сетевая Сущность может содержать одних или несколько iSCSI Узлов.

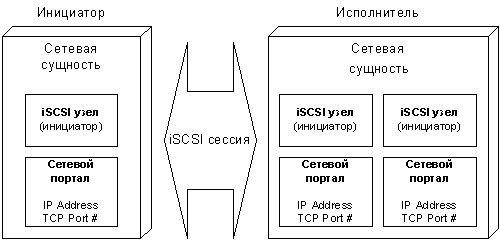

Рисунок 3. Модель сетевых сущностей

iSCSI узел является идентификатором SCSI устройств (в Сетевой Сущности), доступных через сеть. Каждый iSCSI узел имеет уникальное iSCSI имя (длиной до 255 байт), которое формируется по правилам, принятым для обозначения узлов в Internet. Например: «fqn.com.ustar.storage.itdepartment.161». Такое название имеет удобную для восприятия человеком форму и может обрабатываться Сервером Доменных Имен (DNS). Таким образом, iSCSI имя обеспечивает корректную идентификацию iSCSI устройства вне зависимости от его физического местонахождения. В то же время, в процессе контроля и передачи данных между устройствами удобнее пользоваться комбинацией IP адреса и TCP порта, которые обеспечиваются Сетевым порталом (Network Portal). iSCSI протокол дополнительно к iSCSI именам обеспечивает поддержку псевдонимов, которые, как правило, отображаются в системах администрирования для удобства идентификации и управления администраторами системы.

Управление сеансом

iSCSI сессия состоит из фаз аутентификации (Login Phase) и фазы обмена (Full Feature Phase), которая звершается специальной командой.

Фаза аутентификации iSCSI аналогична процессу Fibre Channel Port Login (PLOGI). Она используется для того, чтобы согласовать разнообразные параметры между двумя Сетевыми Сущностями и подтвердить право доступа инициатора. Если фаза аутентификации iSCSI завершается успешно, исполнитель подтверждает login инициатору, иначе логин не подтверждается, а TCP соединение закрывается.

Как только login подтвердится, iSCSI сессия переходит к фазе обмена. Если было установлено более одного соединения TCP, iSCSI требует, чтобы каждая пара команда/ответ проходила через одно TCP соединение. Такая процедура гарантирует, что каждая отдельная команда считывания или записи будет осуществляться без необходимости дополнительно отслеживать каждый запрос по поводу его прохождения по разным потокам. Однако разные транзакции могут одновременно передаваться через разные TCP соединения в рамках одной сессии.

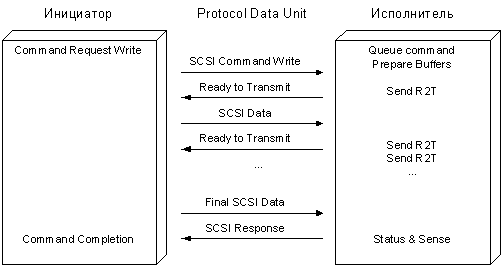

Рисунок 4. Пример iSCSI Write

В завершение транзакции инициатор передает/принимает последние данные, а исполнитель отправляет ответ, который подтверждает успешную передачу данных.

В случае необходимости закрыть сессию, используется команда iSCSI logout, которая передает информацию о причинах завершения сессии. Она также может передать информацию о том, какое соединение следует закрыть в случае возникновения ошибки соединения, чтобы закрыть проблемные TCP связи.

Обработка ошибок

В связи с высокой вероятностью возникновения ошибок при передаче данных в некоторых типах IP сетей, в особенности WAN реализациях, в которых может функционировать iSCSI, протокол предусматривает массу мероприятий по обработке ошибок.

Для того, чтобы обработка ошибок и восстановление после сбоев функционировали корректно, как инициатор, так и исполнитель должны иметь возможность буферизации команд до момента их подтверждения. Каждое конечное устройство должно иметь возможность выборочно восстановить утраченный или испорченный PDU в рамках транзакции для восстановления передачи данных.

Иерархия системы обработки ошибок и восстановление после сбоев в iSCSI включает:

  1. На наиболее низком уровне — определение ошибки и восстановление данных на уровне SCSI задачи, например, повторение передачи утраченного или поврежденного PDU.


  2. На следующем уровне — в TCP соединении, которое передает SCSI задачу, может произойти ошибка, а именно, TCP соединение может повредиться. В этом случае осуществляется попытка восстановить соединение.


  3. И наконец, сама iSCSI сессия может испортиться. Терминация и восстановление сессии, как правило, не требуется, если восстановление корректно отрабатывается на других уровнях, однако может произойти обратное. Такая ситуация требует закрытия всех TCP соединений, завершения всех задач, недовыполненных SCSI команд и перезапуска сессии через повторный login.

Безопасность

В связи с использованием iSCSI в сетях, где возможен несанкционированный доступ к данным, спецификация предусматривает возможность использования разнообразных методов для повышения безопасности. Такие средства шифрования, как IPSec, которые используют нижние уровни, не требуют дополнительного согласования, так как являются прозрачными для верхних уровней, в том числе для iSCSI. Для аутентификации могут использоваться разнообразные решения, например такие, как Kerberos, или обмен Частными Ключами, в качестве репозитария ключей может использоваться iSNS сервер.

Другие (iFCP, FCIP)

В рамках работы над сетевыми технологиями хранения данных в Internet Engineering Task Force (IETF) была создана рабочая группа IP Storage (IPS) по направлениям:

  • iSCSI (Internet Small Computer Systems Interface)
  • FCIP (Fibre Channel over TCP/IP)
  • iFCP (Internet Fibre Channel Protocol)
  • iSNS (Internet Storage Name Service)

А также, как уже отмечалось, в январе 2001 в рамках SNIA (Storage Networking Industry Association) был организован IP Storage форум. Сегодня форум включает три подгруппы: FCIP, iFCP, iSCSI. Каждая из которых представляет протокол, который находится под протекцией IETF.

FCIP — созданный на базе TCP/IP туннельный протокол, функцией которого является соединение географически отдаленных FC SAN без какого-либо влияния на FC и IP протоколы.

iFCP — созданный на базе TCP/IP протокол для соединения FC систем хранения данных FC сетей хранение данных, используя IP инфраструктуру совместно или вместо FC коммутационных и маршрутизирующих элементов.

iSCSI — рассматривается выше…

Для лучшего понимания позиционирования этих трёх протоколов приведем структурную схему сетей, построенных с их использованием.

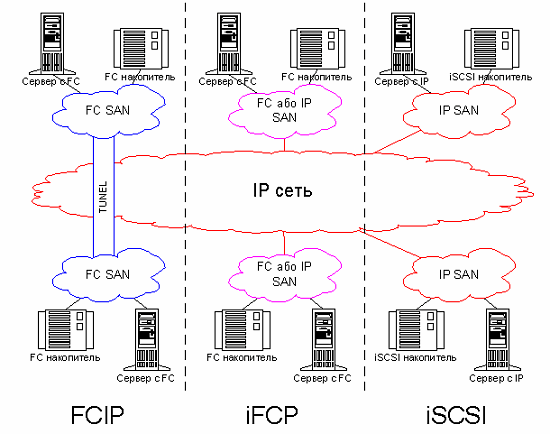

Рисунок 5. Блок-схема IP Storage сетей

Fibre Channel over IP

Наименее революционным из трех названых выше является протокол Fibre Channel over IP. Он не вносит практически никаких изменений в структуру SAN и в организацию самых систем хранения данных. Главная идея этого протокола — реализация возможности объединения географически отдаленных сетей хранения данных.

Вот так выглядит стек протокола FCIP:


Рисунок 6. Нижние уровни протокола FCIP

FCIP помогает эффективно решить задачу территориального распределения, и объединения SAN на больших расстояниях. Его основными преимуществами является то, что этот протокол полностью прозрачен для существующих FC SAN сетей и ориентирован на использование инфраструктуры современных MAN/WAN сетей. Таким образом, для обеспечения новой функциональности пользователям, которые ищут возможности связать между собою географически отдаленные FC SAN, будет нужен всего лишь FCIP шлюз и подключение к MAN/WAN сети. Географически распределенная SAN, построенная с помощью FCIP, воспринимается SAN устройствами как обычная FC сеть, а для MAN/WAN сети, к которой она подключенная, она представляет обычный IP трафик.

Draft стандарт рабочей группы IETF IPS — FCIP определяет:

  • правила инкапсуляции FC кадров для передачи через TCP/IP;
  • правила использования инкапсуляции для создания виртуальной связи между FC устройствами и элементами FC сети;
  • окружение TCP/IP для поддержки создания виртуальной связи и обеспечение тунелирования FC трафика через IP сеть, включая безопасность, целостность данных и вопрос скорости передачи данных.

Среди прикладных задач, которые можно качественно решить с использованием FCIP протокола: удаленное резервирование, восстановление данных и общий доступ к данным. При использовании высокоскоростных MAN/WAN коммуникаций можно также с успехом применять: синхронное дублирование данных и общий распределенный доступ к системам хранения данных.

iFCP

Internet Fibre Channel Protocol — это протокол, который обеспечивает передачу FC трафика поверх TCP/IP транспорта между шлюзами iFCP. В этом протоколе, транспортный уровень FC замещается транспортом IP сети, трафик между FC устройствами маршрутизируется и коммутируется средствами TCP/IP. Протокол iFCP предоставляет возможность подключать существующие FC системы хранения данных к IP сети с поддержкой сетевых сервисов, которые нужны этим устройствам.

Стек протокола iFCP имеет такой вид:


Рисунок 7. Нижние уровни протокола iFCP

iFCP, согласно спецификации:

  • накладывает кадры FC для их транспортирования на предварительно определенное TCP соединение;
  • FC сервисы передачи сообщений и маршрутизации перекрываются в шлюзовом устройстве iFCP, таким образом, сетевые структуры и компоненты FC не сливаются в общую FC SAN, а управляются средствами TCP/IP;
  • динамично создает IP туннели для FC кадров

Важной особенностью iFCP является то, что этот протокол обеспечивает FC device-to-device связь (связь между устройствами) через IP сеть, которая является значительно более гибкой схемой, если сравнивать ее со связью SAN-to-SAN. Так, например, если iFCP имеет TCP связь между парами портов N_Port двух FC устройств, такая связь может иметь свой собственный уровень QoS, который будет отличаться от уровня QoS другой пары FC устройств.

Заключение

Подводя итоги, хочется выразить свою твёрдую уверенность в том, что Fibre Channel в ближайшее время никуда не исчезнет, рынок FC SAN будет расти и развиваться. В то же время, IP Storage протоколы предоставят возможность эффективно использовать сети хранения данных в тех прикладных задачах, для которых FC не может обеспечить эффективной реализации. Используя протоколы FCIP и iFCP, сети хранения данных станут географически распределенными. А внедрение iSCSI в свою очередь, даст возможность использования преимуществ SAN в сферах, которые до сих пор остаются нереализованными, или реализуются неэффективно в рамках распространенных сегодня технологий.

P.S.

Бурное развитие сетей хранения данных стало основой формирования концепции World Wide Strorage Area Network. WWSAN — всемирная сеть хранения данных и предусматривает создание инфраструктуры, которая обеспечит высокоскоростной доступ и хранение данных, распределенных по всему миру. Концепция очень близкая к существующей сегодня WWW, но имеет в своей основе другие сервисы. Одним из оригинальных примеров является обслуживание «менеджера», который ездит по всему миру с презентациями. WWWSAN предусматривает прозрачное перемещение «мобильных» данных вслед за персональным перемещением их собственника по всему миру. Таким образом, где бы ни находился «менеджер», он всегда будет иметь возможность получить высокоскоростной доступ к нужным ему данным, работа с которыми не будет требовать сложной, временами очень неэффективной синхронизации через WWW.

Можно с уверенностью утверждать, что концепция построения всемирной сети хранения данных идеально вписывается в развитие современных технологий IP Storage.

Термины и сокращения:

  • SAN — Storage Area Network, Сеть Хранения Данных
  • CDB — command descriptor block, протокол дескриптора (описания) команды.
  • PDU — Protocol Data Unit протокольная единица обмена, модуль данных протокола.
  • QoS — сокр. от Quality of Service качество и класс предоставляемых услуг передачи данных (обычно описывает сеть в терминах задержки и полосы сигнала).
  • SNIA — Storage Networking Industry Association, ассоциация индустрии сетевых систем хранения данных.
  • DNS — Domain Name Server, сервер доменных имен.
  • PLOGI — Fibre Channel Port Login.
  • iSCSI — Internet Small Computer Systems Interface
  • FCIP — Fibre Channel over TCP/IP
  • iFCP — Internet Fibre Channel Protocol
  • iSNS — Internet Storage Name Service
  • WWSAN — World Wide Strorage Area Network, всемирная сеть хранения данных

Литература:

  • «SAN после Fibre Channel», — Лукас Мериан. 12.02.2002: Computerworld, #05/2002;
  • IP Storage Tutorial, — SNIA;
  • iSCSI Technical White Paper, — SNIA;
  • Internet Fibre Channel Protocol (iFCP) — A Technical Overview, — SNIA;
  • Storage Forum, — HP EMEA, 12-13 июня 2002 года.


Данную статью можно также прочитать в журнале «Сети и Телекоммуникации» №6, 2002
