Активные студийные мониторы
ближнего поля
EVENT ALP5

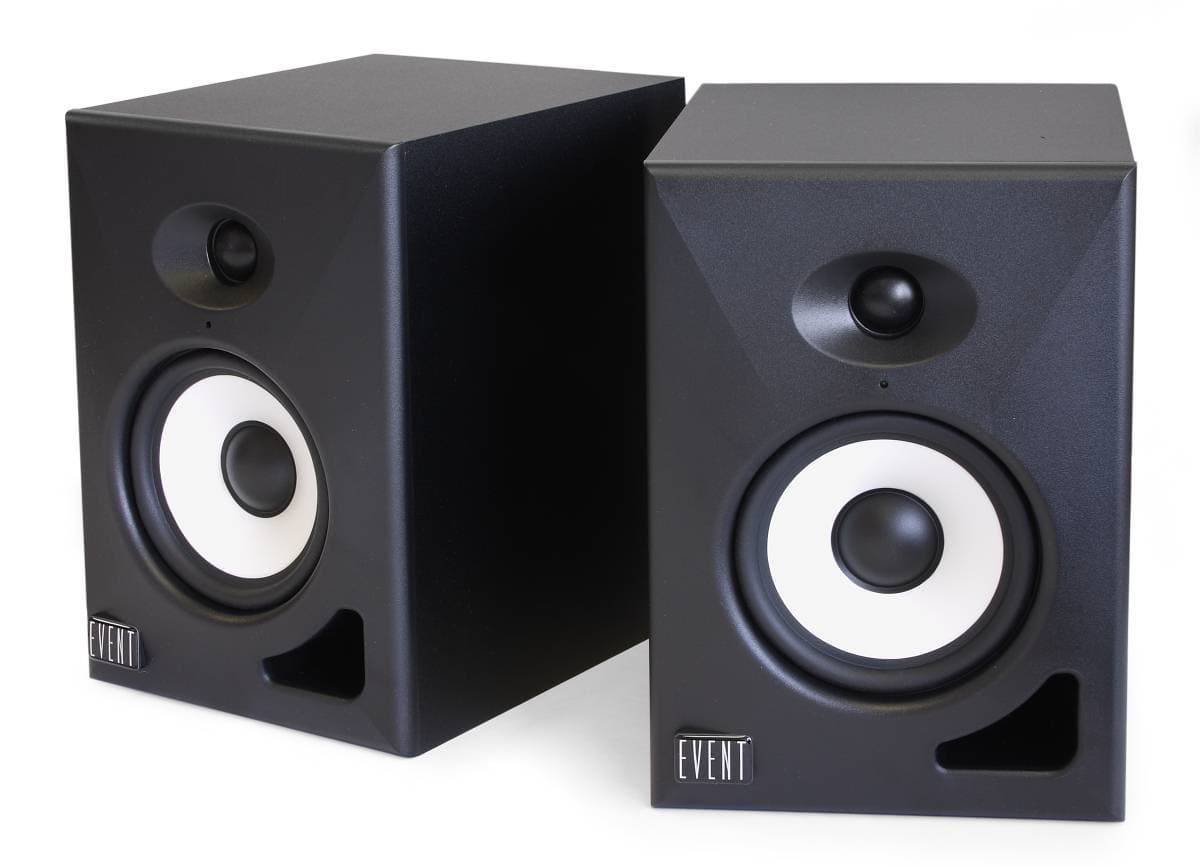

ALP5 — новейшие мониторы американской компании EVENT. Название модели представляет собой аббревиатуру Active Linear Phase — активные мониторы с линейной фазой. Цифра 5 означает пятидюймовый диффузор динамика.

По словам производителя, специальная форма передней панели обеспечивает линейную фазу, то есть согласование звучания ВЧ и СЧ динамика по времени, для четких средних частот и хорошей стереопанорамы.



Акустическим оформлением мониторов является схема с фазоинвертором. Порт фазоинвертора выведен на переднюю панель. Корпус колонок изготовлен из фибролита. Внутри корпуса расположен звукопоглощающий материал.

Передняя панель у мониторов традиционно изготовлена из дерева. Однако у EVENT ALP5 передняя панель полностью выполнена из пластика.

В качестве пищалки производитель использует купольный (Soft Dome) твиттер, акустически нагруженный на рупор. Диаметр купола составляет 26 мм. Диаметр диффузора среднечастотной головки, включая подвес, составляет 12 см. Гибкий подвес выполнен из резины и тактильно мягкий. Магнитные системы обоих динамиков имеют магнитное экранирование.

На лицевой стороне монитора также расположен индикатор питания, который в режиме работы горит зеленым цветом.

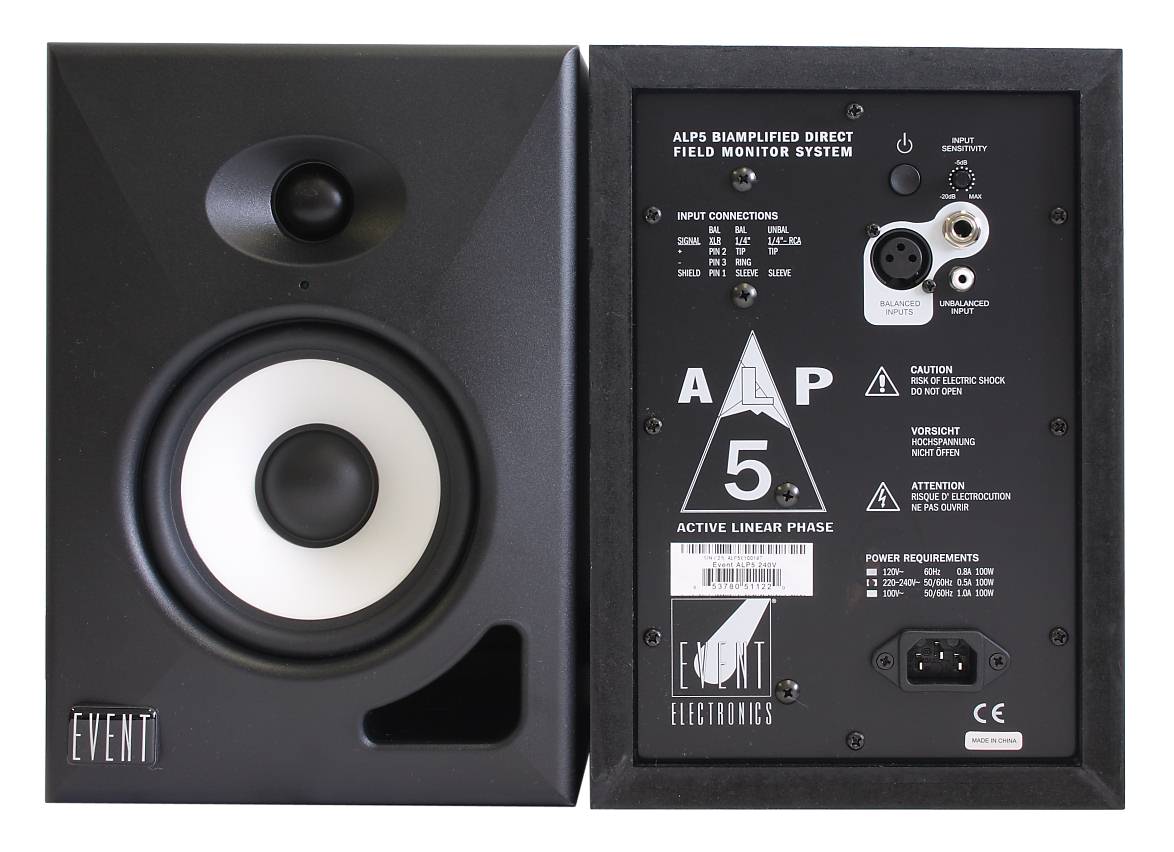

Задняя панель представляет собой металлическую пластину. Здесь расположено: разъем питания; балансные входы с разъемами ХLR и TRS-джек; небалансный вход с разъемом RCA; регулятор чувствительности и выключатель питания.

В усилительном тракте используется Ш-образный трансформатор. Измерив питание осциллографом EZ Digital OS-310M, мы получили среднеквадратичное значение переменного напряжения 17В.

В качестве усилительных микросхем производитель использует две мономикросхемы LM3886 от National Semiconductor. Мы измерили напряжение питания на соответствующих выводах микросхемы и получили значения ±21,7 В.

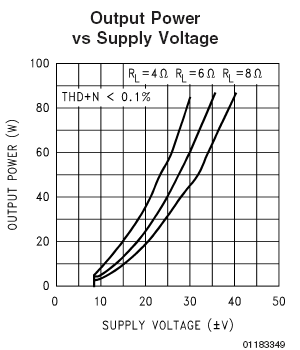

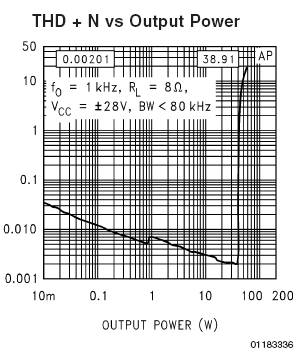

Давайте взглянем на графики зависимости искажений от мощности, и мощности от напряжения, взятые из спецификации на микросхему.

Из приведенных графиков следует, что при напряжении питания ±28В LM3886 развивает мощность до 20 Вт при менее 0,1% искажений. Для своих габаритов акустики такие показатели мощности можно считать нормальными.

Измерения в RMAA

Для большей точности при анализе мы используем объективные параметры — основные показатели, которые можно получить в результате измерений. Это неравномерность амлитудно-частотной характеристики (АЧХ), осевые и внеосевые показатели, гармонические искажения в рабочей полосе частот, анализ отдельно 2-й и 3-й гармоники, скриншоты спектра на контрольных частотах. Измерения производятся специально разработанным программно-аппаратным комплексом RMAA.

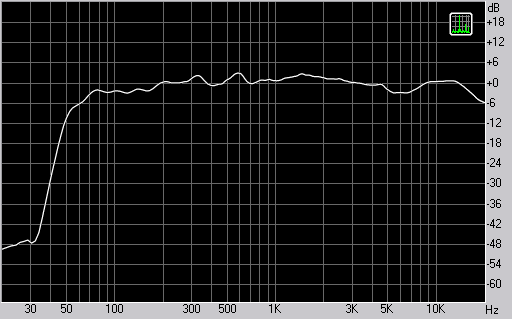

АЧХ монитора EVENT ALP5,
измеренная на оси ВЧ-динамика в ближнем поле

Неравномерность АЧХ мониторов EVENT ALP5 составляет ±4 дБ в диапазоне 60-20000 Гц. Для бюджетной категории мониторов график достаточно ровный.

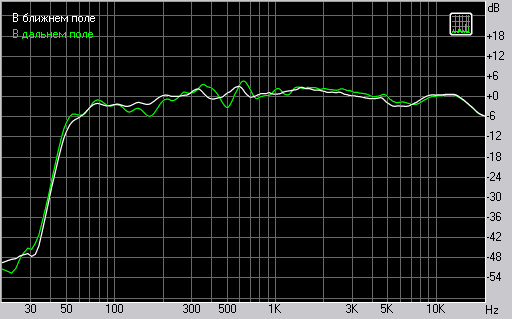

АЧХ монитора EVENT ALP5,
измеренная в разных точках

Сравнивая АЧХ, измеренную в дальнем поле, можно видеть, что различия наблюдаются в среднечастотной области, однако не они значительны.

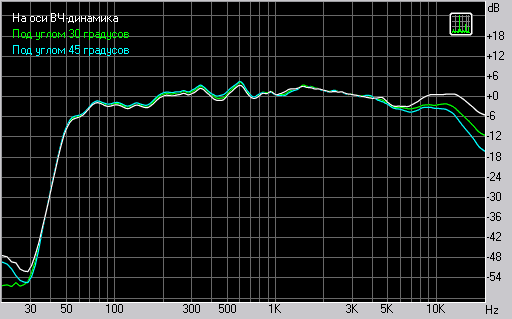

АЧХ монитора EVENT ALP5,
измеренная под разным углом к оси ВЧ-динамика

На измерениях АЧХ, произведенных под разным углом, можно видеть, что при отклонении измерительного микрофона на 45 градусов, падение амплитуды на 15 кГц составляет 6 дБ, при 30 градусах — 4 дБ. Таким образом, при использовании желательно ориентировать твиттер строго на ухо.

Уровень гармоник показывает слышимую составляющую гармонических искажений. Данный весьма полезный параметр не регистрируется большинством измерительных лабораторий. При измерении коэффициента гармоник (2+3 гармоники) используется собственная уникальная методика плавно нарастающих некратных логарифмических синусоид фиксированной частоты с музыкальным интервалом. Приведем здесь же шкалу пересчета дБ в проценты.

-60 дБ = 0,1%
-54 дБ = 0,2%
-46 дБ = 0,5%
-40 дБ = 1%
-34 дБ = 2%
-24 дБ = 6%
-20 дБ = 10%

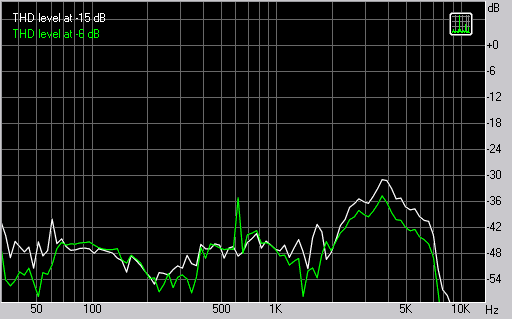

Гармонические искажения (2+3 гармоники) EVENT ALP5

Судя по нашим измерениям, уровень искажений на низких и средних частотах не превышает 1%, однако в высокочастотной области в районе 4 кГц наблюдается подъем до 2%.

Для более точного представления о характере искажений мы приводим спектр сигнала на контрольных частотах.

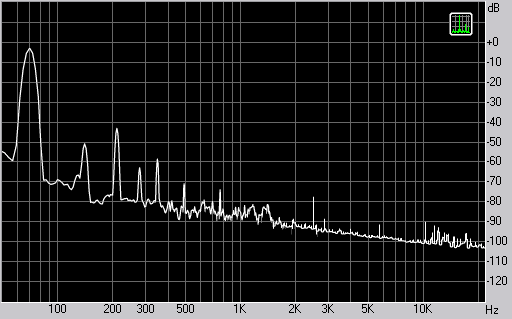

Спектр сигнала, воспроизводимого EVENT ALP5
при подаче частоты 70 Гц

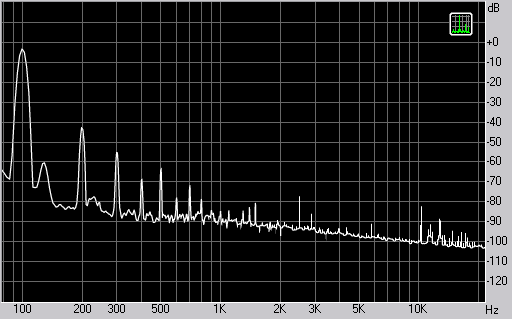

Спектр сигнала, воспроизводимого EVENT ALP5
при подаче частоты 100 Гц

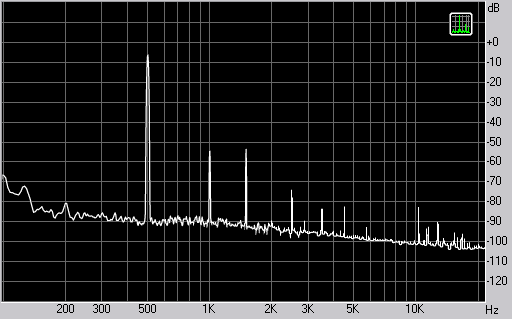

Спектр сигнала, воспроизводимого EVENT ALP5
при подаче частоты 500 Гц

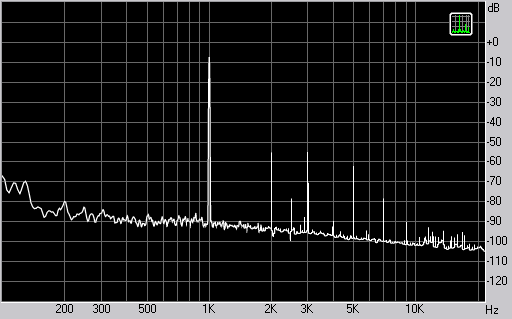

Спектр сигнала, воспроизводимого EVENT ALP5
при подаче частоты 1 кГц

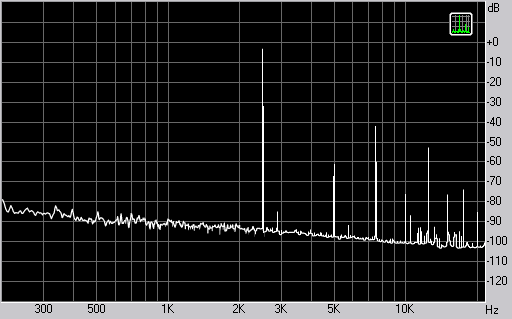

Спектр сигнала, воспроизводимого EVENT ALP5
при подаче частоты 2,5 кГц

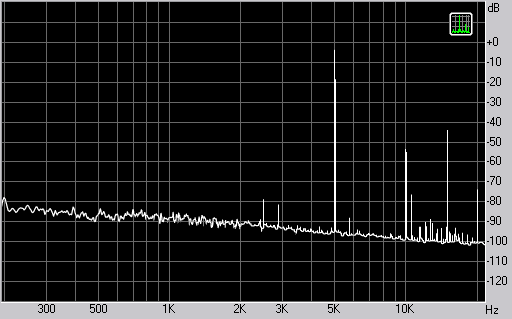

Спектр сигнала, воспроизводимого EVENT ALP5
при подаче частоты 5 кГц

На низких и средних частотах уровень искажений приемлемый, однако, на высоких частотах можно видеть спектр, насыщенный паразитными гармониками.

Звучание

Звучание EVENT ALP5 для бюджетной категории в целом неплохое. Из наиболее заметных недостатков звучания стоит отметить нехватку высоких частот. Жаль, что мониторы не имеют регуляторов коррекции АЧХ. При прибавлении высоких частот программным способом с 1 кГц ориентировочно на 6 дб звучание выравнивается. Тембры инструментов звучат более натурально, однако при этом возрастает и количество искажений.

К средним и низким частотам особенных претензий нет. Звучание в среднечастотной области имеет открытый и яркий характер. Тембральной окраски не наблюдается, хотя средние звучат подчеркнуто и несколько плосковато. Возможно, более глубокий бас скрыл бы этот недостаток. Однако от бюджетных мониторов не стоит требовать многого, да и для своего форм-фактора количества низких достаточно. Важнее, что в нижнем регистре нет гулообразного оттенка, и он не доминирует над средними частотами.

Прямым конкурентом EVENT ALP5 являются мониторы Yamaha HS50M. На наш взгляд, звучание ALP5 выгодно отличается большей насыщенностью низкими частотами. В то же время недостатки в высокочастотной области не позволяют говорить о полном преимуществе над HS50M.

Выводы

Мониторы EVENT ALP5 представляют собой студийную акустику начального уровня. Акцент производителя на линейность фазы и специальную форму передней панели носит явно маркетинговый характер. В акустике данной ценовой категории качество упирается, прежде всего, в применённые динамические головки. Наличие дополнительного входа с RCA разъемом и симпатичный внешний вид подтверждают мысль о том, что данная модель отличается направленностью на потребительский рынок. ALP5 больше подойдут в качестве активной акустики для компьютера, подзвучки синтезатора, для видеопродакшена и т. п.

Плюсы

  • симпатичный внешний вид;
  • невысокая стоимость;
  • наличие доп. входа с разъемом RCA.

Минусы

  • нет регуляторов коррекции АЧХ.



Cредняя цена по Москве на монитор EVENT ALP5 (1 шт.) составляет Н/Д(0)




Мониторы EVENT ALP5 предоставлены на тестирование
дистрибуторским центром PROAUDIO.RU
