ESI MAYA 44e —
бюджетная полупрофессиональная карта, теперь с шиной PCI Express


С картой ESI MAYA 44 читатели уже знакомы из нашего обзора двухлетней давности.

Чем отличается старая карта и новинка, ESI MAYA 44e? Самое важное, конечно, у карт разные разъемы. Буква «e» в названии новой карты, как нетрудно догадаться, означает шину PCI Express. Преобразователи у карт одинаковые, начинка тоже схожа. Из полезных нововведений — теперь MIDI и цифровые RCA входы/выходы доступны сразу, через переходник как у ESI Juli@. Раньше нужно было докупать отдельную опцию. Также появился гитарный вход на разъемах 3/4. Буфер для наушников теперь можно задействовать на обоих стереовыходах. Все хорошее, что было у карты — осталось, а именно очень доступная цена и высокая функциональность.

Карта по прежнему позиционируется для домашней звукозаписи и диджеев. Она также хорошо подойдет, например, для создания подкастов, так как не требует дополнительного микшерного пульта для записи с качественного конденсаторного микрофона.

На момент публикации статьи имелись драйвера для Windows XP, Vista 32-bit, Vista 64-bit. Драйвера выходят регулярно, но что в них меняется - производитель не сообщает.

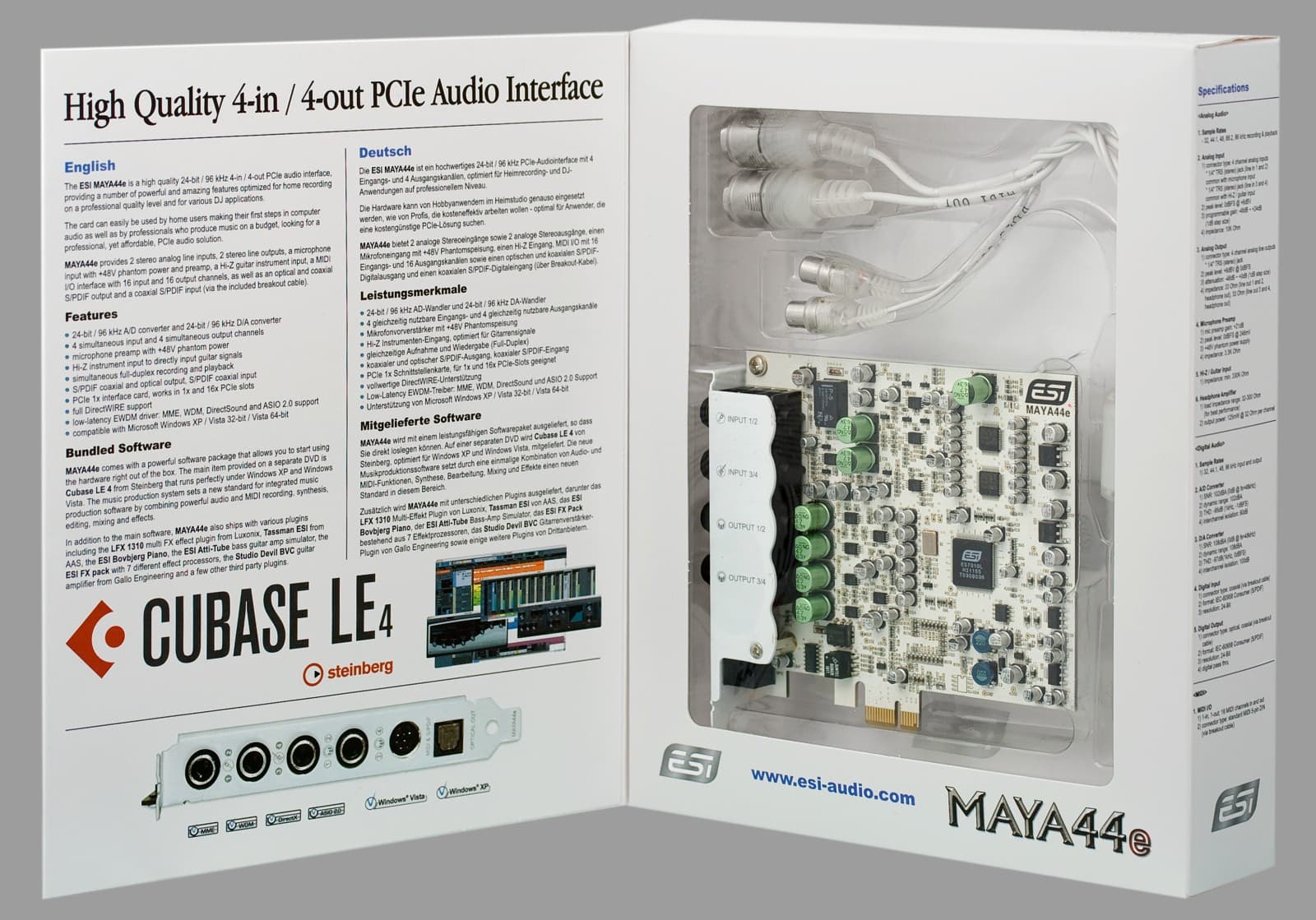

Упаковка выполнена в стиле карты ESI Juli@. Здесь же красуется реклама входящего в комплект современного секвенсора Cubase LE4. Для начинающих музыкантов его возможностей вполне хватает.

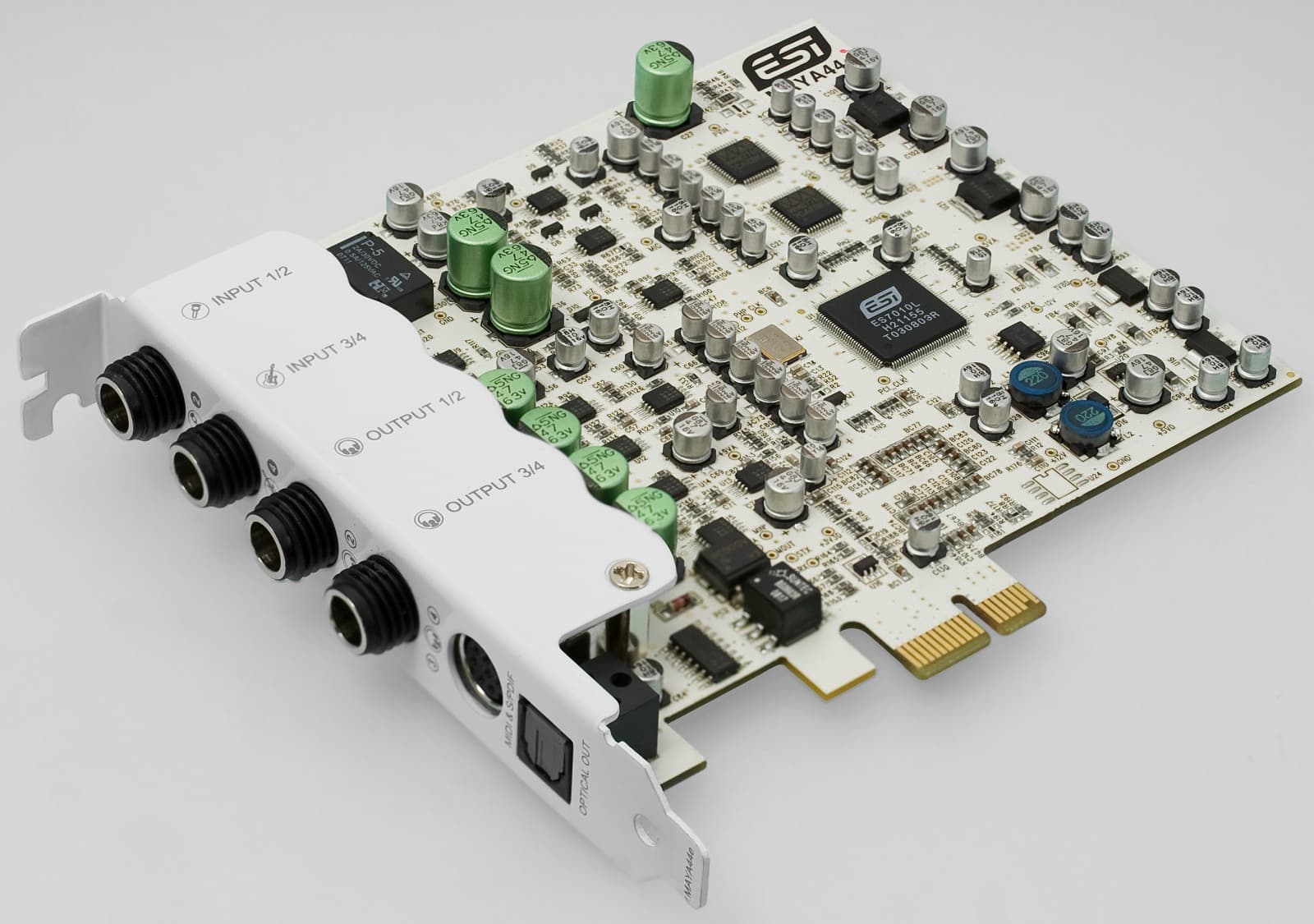

Сама карта имеет мощный металлический кожух, способный вызвать ощущение надежности.



Преобразователи (паспортные данные)

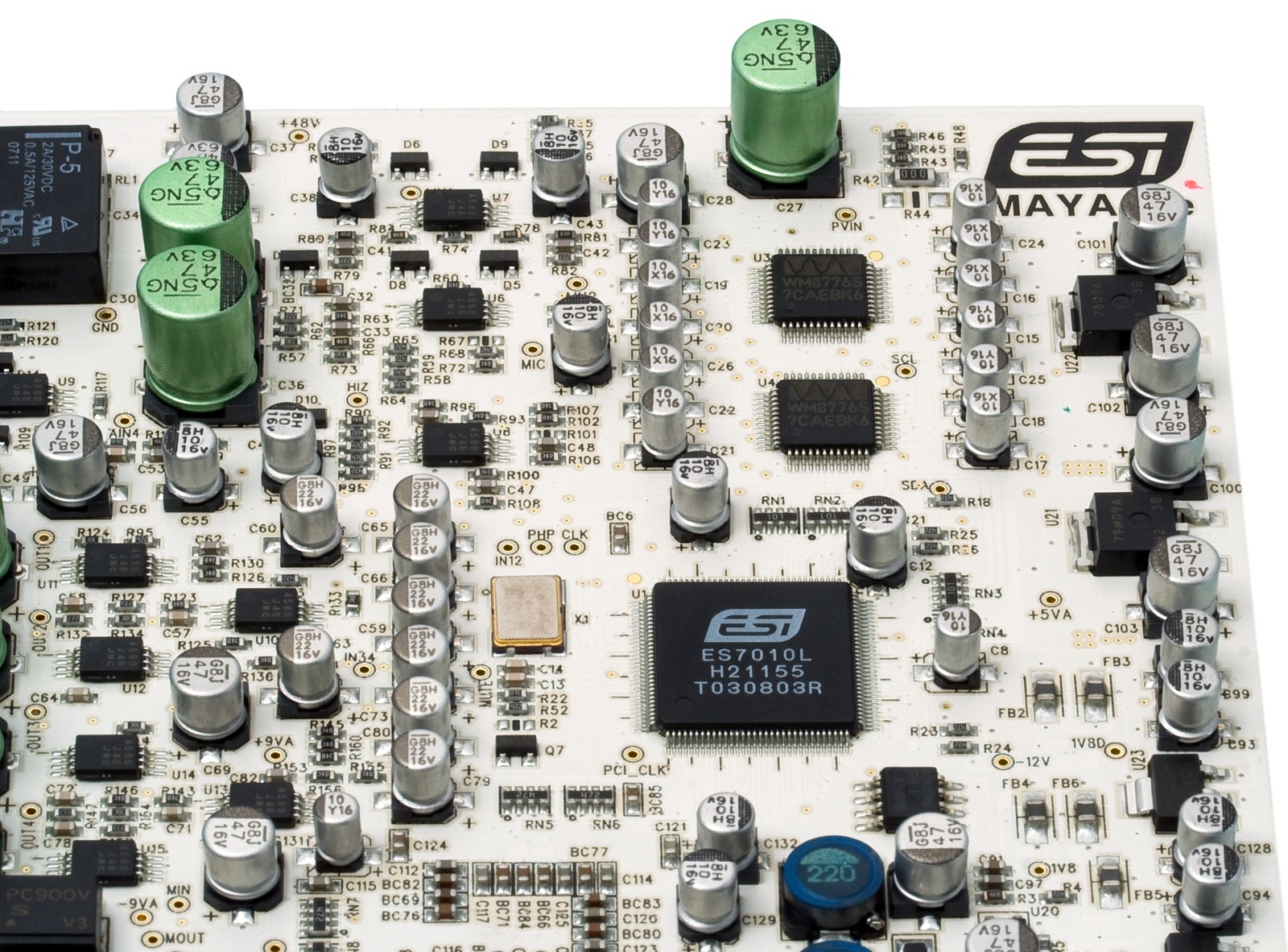

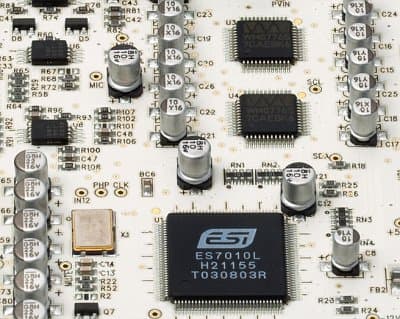

2 стереокодека Wolfson Microelectronics WM8776S

стерео АЦП 24 бит 96 кГц, DR 102 дБ

стерео ЦАП 24 бит 192 кГц DR 108 дБ

Плюсы применения кодеков Wolfson — встроенный аналоговый предусилитель до АЦП, возможность включения буфера для наушников. Сами преобразователи хотя и недорогие, но современной архитектуры — мультибитные сигма-дельта. Хотя ЦАП аппаратно поддерживает вывод 192 кГц, карта ограничена форматом 96 кГц. Если многих пользователей устраивал звук Audiotrak Prodigy 7.1/Terratec Aureon Space 7.1, с кодеком 8770, то и эта карта, с более современными преобразователями того же класса, вероятно, устроит.

На коробке с картой и в паспорте указаны данные кодека, реальные показатели карты будут чуть ниже.

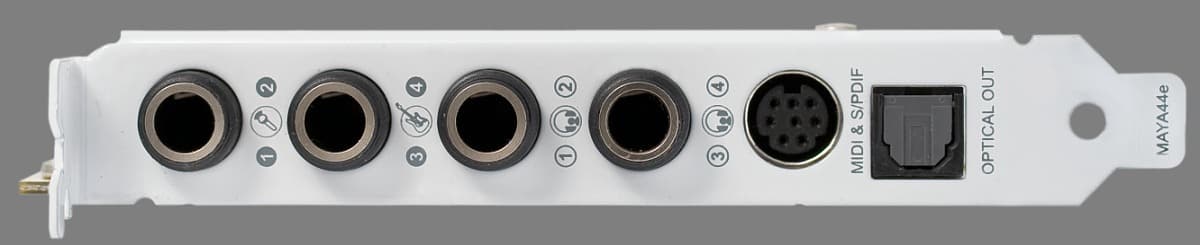

Входы

небалансные, 2 × TRS, 4 входных канала

1/2 могут работать как линейные либо как микрофонный с возможностью подключения конденсаторных микрофонов (+48 В)

3/4 могут работать как линейные либо как гитарный

RCA SPDIF in, MIDI вход



Выходы

небалансные, 2 × TRS, 4 выходных канала

1/2 могут работать как линейные либо как выход на наушники

3/4 могут работать как линейные либо как выход на наушники

SPDIF RCA, RCA Toslink, MIDI выход

Карта имеет конфигурацию 4×4 небалансных канала (2 стереовхода, 2 стереовыхода).







Диагностика ASIO возможностей

Device: ASIO 2.0 — ESI MAYA44e

Features:
Input channels: 4
Output channels: 4
Input latency: 256
Output latency: 256
Min buffer size: 256
Max buffer size: 256
Preferred buffer size: 256
Granularity: 0
ASIOOutputReady - supported
Sample rate:
8000 Hz - not supported
11025 Hz - not supported
16000 Hz - not supported
22050 Hz - not supported
32000 Hz - supported
44100 Hz - supported
48000 Hz - supported
88200 Hz - supported
96000 Hz - supported

176400 Hz - not supported
192000 Hz - not supported
Input channels:
channel: 0 (L:ESI MAYA44e 1/2) - Int32LSB
channel: 1 (R:ESI MAYA44e 1/2) - Int32LSB
channel: 2 (L:ESI MAYA44e 3/4) - Int32LSB
channel: 3 (R:ESI MAYA44e 3/4) - Int32LSB
Output channels:
channel: 0 (L:ESI MAYA44e 1/2) - Int32LSB
channel: 1 (R:ESI MAYA44e 1/2) - Int32LSB
channel: 2 (L:ESI MAYA44e 3/4) - Int32LSB
channel: 3 (R:ESI MAYA44e 3/4) - Int32LSB

Как видно, карта поддерживает режимы до 96 кГц включительно. PCI карта поддерживала 192 кГц на воспроизведение. Но для такой бюджетной карты никакого смысла этот режим не имеет.

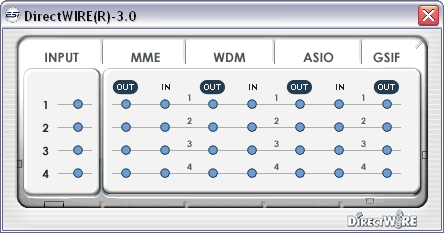

Тест latency показывает накладные расходы, обусловленные контроллером PCIe или мостом PCIe-PCI. Чем бы это не было вызвано, при значении буфера 128 семплов, RMAA PRO показывает для ASIO 12 мс или 578 семплов. Теоретическая задержка для этого случая должна составить 2*128/48 = 5,3 мс. Получаем разницу для аналога 6,7 мс. Для остальных режимов абсолютные значения разные, но разница сохраняется, так как она обусловлена аппаратной частью карты. 1-2 мс дают преобразователи. Если соединить входы в панели DirectWire, то задержка практически отсутствует — тест показывает разницу 10 семплов или 0,2 мс.

Тестируемое устройство ESI MAYA44e
Режим работы 24-bit, 44 kHz
Звуковой интерфейс ASIO
Маршрут сигнала External loopback (line-out - line-in)
Версия RMAA 6.2.3 PRO

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.3 дБ / -0.2 дБ
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.04, -0.07
Отлично

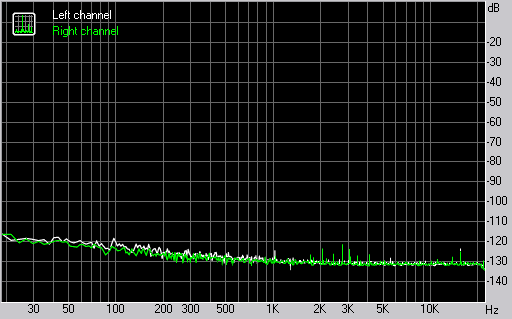

Уровень шума, дБ (А)
-98.1
Отлично
Динамические диапазон, дБ (А)
98.1
Отлично

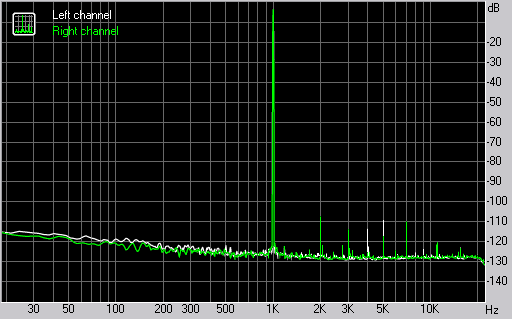

Гармонические искажения, %
0.0009
Отлично
Гармонические искажения + шум, дБ(A)
-90.4
Очень хорошо
Интермодуляционные искажения + шум, %
0.0041
Отлично
Взаимопроникновение каналов, дБ
-95.0
Отлично
Интермодуляции на 10 кГц, %
0.0039
Отлично
Общая оценка

Отлично






Результаты тестов в RMAA полностью аналогичны предыдущей карте MAYA 44.

Измерения и впечатления от прослушивания предыдущей PCI версии карты можно прочесть в обзоре MAYA44 авторства Романа Кузнецова.

Выводы

ESI MAYA 44e продолжает традиции одноименной предыдущей модели. За $150 пользователь получает полностью готовую к работе карту, куда можно подключить требующий фантомного питания микрофон или гитару, подать исполнителю фонограмму в наушники, а самому спокойно мониторить через студийную акустику. Все это без задержек и нестабильной работы, свойственной внешним USB интерфейсам.


Cредняя цена по Москве
на ESI MAYA 44e составляет Н/Д(0)


ESI MAYA 44e предоставлена на тестирование
дистрибуторским центром PROAUDIO.RU
