Активная 2.1-акустика Logitech S3-30

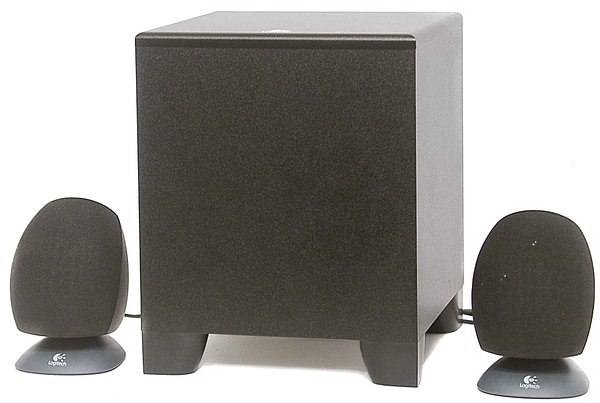

Не так давно мы с вами познакомились с дорогим топовым 5.1-набором акустики Logitech Z-680 с внешним DolbyDigital5.1/DTS-декодером и сертификацией THX. На этот раз мы рассмотрим модель акустики начального уровня от того же производителя. Комплект 2.1-акустики S3-30 интересен прежде всего небольшими габаритами и весьма доступной ценой, порядка $30.

Надо сказать, что данный набор относится к продукции, идущей под логотипом OEM Logitech — "черное лого", ориентированной на начальный уровень, а не как Retail Logitech — "цветное лого", ориентированный на рынки Middle-End и High-End.

Комплектация

В состав комплекта входят:

  • два сателлита;
  • сабвуфер;
  • блок питания;
  • руководство пользователя.

Описание

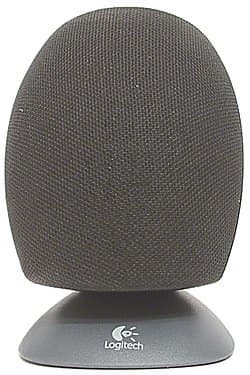

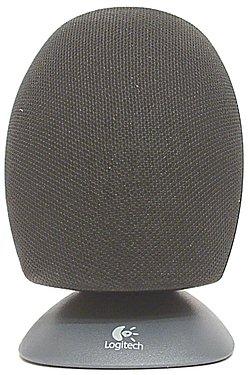

Оригинальность внешнему виду набора придают сателлиты, корпуса которых выполнены в своеобразном стиле. Габариты колоночек совсем небольшие и вместе с подставкой составляют 8 × 11 × 9 сантиметров.

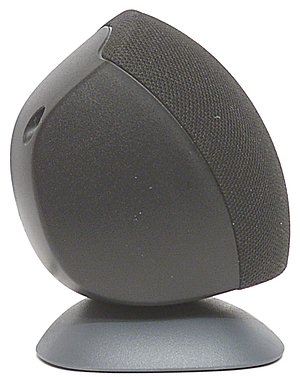

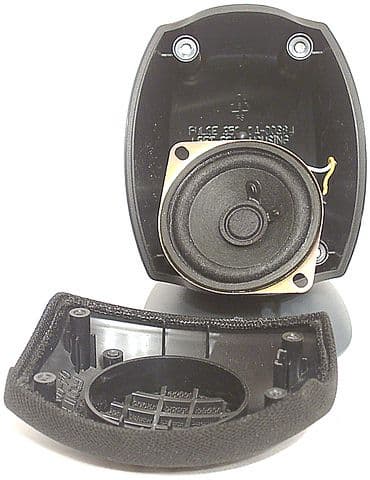

Корпус сателлита состоит из двух полусферических основ, изготовленных из трехмиллиметрового черного пластика. Внутри корпуса колночек никакого наполнителя не наблюдается. К передней панели приворачивается динамическая головка, имеющая магнитное экранирование. Диаметр диффузора, выполненного из бумаги, составляет 4,5 сантиметра. Гибкий подвес изготовлен из пропитанной ткани и тактильно достаточно мягкий.

Сателлит устанавливается на специальную подставочку, которая имеет четыре ножки с резиновыми прокладочками на основаниях. Проводного пульта ДУ в этом наборе не предусмотрено, но все же на макушке одного из сателлитов располагается регулятор общей громкости. Длина провода, соединяющего колоночки и сабвуфер, составляет три метра.

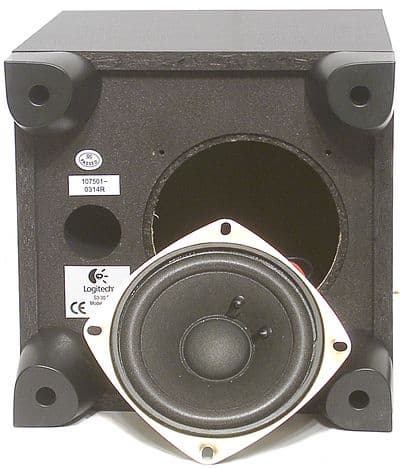

Сабвуфер под стать размерам сателлитов. Габариты саба составляют 18,5 × 23 × 18,5 сантиметров. Корпус сабвуфера деревянный, выполнен из ДСП. Толщина стенок равна девяти миллиметрам. Внутри корпуса также никакого наполнителя нет. Акустическим оформлением сабвуфера является схема с фазоинвертором. Диффузор динамической головки и отверстие фазоинвертора выведены на нижнюю панель. Диаметр бумажного диффузора составляет 93 миллиметра, гибкий подвес изготовлен из вспененного полимера.

Миниатюрному набору — миниатюрные размеры НЧ-головки. Конечно, в другом наборе бОльших размеров динамик таких габаритов мы назвали бы среднечастотным.

Сабвуфер устанавливается на четыре крупные пластиковые ножки высотой три сантиметра.

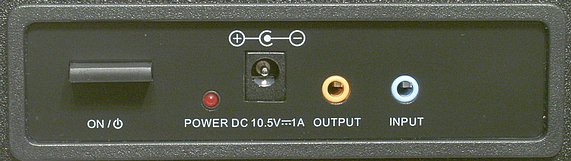

На задней стороне сабвуфера расположены:

  • кнопка выключения питания;
  • индикатор питания;
  • разъем для подключения питания;
  • выход (разъем миниджек) для подключения колонок;
  • линейный вход (разъем миниджек).

Как вы видите из фотографии, для подключения колонок на сабе присутствует лишь один разъем. Дело в том, что провода от колонок соединены в один разъем мини-джек. Но это ещё не все: сигнал с внешнего источника подаётся сначала в сателлит, где происходит регулировка уровня, а затем уже сигнал идет на усилитель. Таким образом, из корпуса сателлита, имеющего регулятор, выходят аж три провода. Такое обилие проводов выглядит на столе вместе с маленькими колоночками несколько неэстетично.

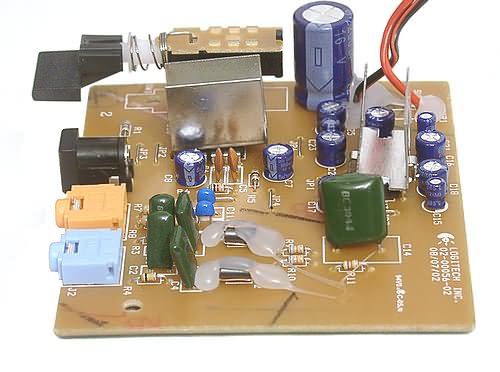

Усилитель в этом наборе представляет собой вот такую маленькую плату с двумя усилительными микросхемами TEA2025B и TDA2822M от ST. Радиаторами являются две металические скобы, прижатые к микросхемам через термопасту. Что же, посмотрим на графики зависимости THD от мощности, взятые из спецификаций на используемые микросхемы.

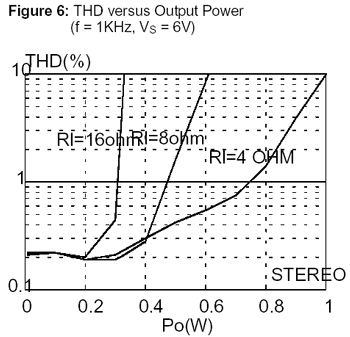

График зависимости THD от мощности микросхемы TEA2025

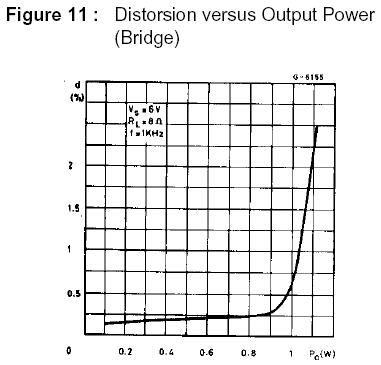

График зависимости THD от мощности микросхемы TDA2822

Первая стереомикросхема TEA2025B предназначена для усиления сигнала на сателлиты. Вторая стереомикросхема TDA2822M, работающая по мостовой схеме, для сабвуфера. На графиках мы можем наблюдать весьма низкие значения мощности даже при очень высоких уровнях искажений. Здесь же стоит отметить, что область применения использующихся в тестируемом комплекте микросхем — исключительно в портативных устройствах, типа кассетного плеера. Очень странно видеть несколько пренебрежительное отношение производителя к усилительному тракту. На наш взгляд, даже в таком наборе компьютерной акустики следовало использовать более мощные микросхемы. При существующем же положении вещей усилитель перегружается даже при 50% положении регулятора громкости.

Измерения в RMAA

Графики АЧХ и КНИ сателлита набора Logitech S3-30,
измеренные на оси динамика

На графиках КНИ мы можем наблюдать достаточно высокий уровень искажений во всем диапазоне воспроизводимых частот. Хотя АЧХ изрезана незначительно, все же рабочий диапазон — только от 300 Гц до 15 кГЦ.

Графики АЧХ и КНИ сабвуфера набора Logitech S3-30,
измеренные на оси НЧ-динамика

Глядя на эти графики, можно для себя отметить, что сабвуфер играет довольно в среднем регистре. Основная частота находится в районе 100 Гц. Уровень искажений также высоковат, особенно в нижней области низких частот до 50 Гц. В принципе, проведенные измерения вполне адекватны качеству услилителя и размерам использующихся в наборе динамических головок.

Субъективное тестирование

В субъективном тестировании использовалась звуковая карта Creative Audigy2 Platinum.

В целом комплект звучит не так плохо, как можно было ожидать после проведения части тестирования. Далеко не секрет, что существуют различные пластиковые колонки с неприятным на слух звучанием. Так вот, звучание тестируемого комплекта Logitech S3-30 на относительно невысоком уровне громкости более-менее терпимое. При увеличении уровня в звучании сабвуфера появляются резонансы и различные призвуки, а сателлиты начинают играть утомляюще.

Понятно, что полноценных средних и низких частот от набора ожидать не стоит. Однако после тестирования акустики JBL Creature мы с вами уже знаем, как могут играть миниатюрные колоночки. Сравнивать звучание этих двух комплектов смысла не имеет, так как стоимость Logitech S3-30 составляет всего порядка $30.

Выводы

Таким образом, на протяжении всего цикла тестирования мы выяснили, что набор активной 2.1-акустики Logitech S3-30 не делает революции, но вполне соответствует своей стоимости. Набор нас удивил наличием деревянного сабвуфера и удобным расположением регулятора громкости на сателлите.

Плюсы

  • оригинальный внешний вид;
  • невысокая стоимость;
  • деревянный корпус сабвуфера;
  • регулятор громкости на сателлитах.

Минусы

  • отсутствие разъёма для наушников;
  • маломощные усилительные микросхемы.



Акустика Logitech S3-30 предоставлена на тестирование компанией Аlion
