Активная 5.1-акустика Logitech Z-680 с внешним DolbyDigital5.1/DTS-декодером и сертификацией THX



Для постоянных наших читателей сертификация THX для компьютерной акустики — далеко не новшество. В статье, посвященной активной 5.1-акустике Creative MegaWorks 5.1 THX 550, мы уже расказывали в чем основная суть сертификации THX Multimedia. Сегодня мы возвращаеться к этому не будем. Тем более, что в условиях суровой действительности качество звучания и логотип THX имеют мало общего.

Производитель в линейке акустики для компьютера представляет пять различных наборов компьютерной акустики. Все эти комплекты между собой очень схожи и представлят фактически один и тот же набор, но с разным количесвом сателлитов. Сегодняшний комплект является в линейке акустики топовым, и только он имеет DolbyDigital5.1/DTS-декодер. Производитель позиционирует набор в качестве акустики для домашнего кинотеатра, компьютера, игровых консолей и прослушивания CD.

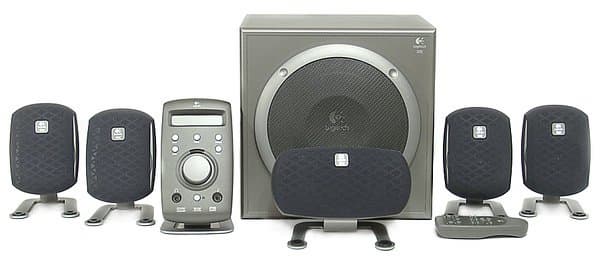

Общий вид набора Logitech Z-680

Комплектация

Комплект колоночек Logitech Z-680 поставляется в двадцатичетырехкилограммовой упаковочной коробке больших размеров. Её габариты составляют 45×40×75 сантиметров. В комплект поставки входит следующее:

  • пять сателлитов;
  • сабвуфер;
  • пульт ДУ и две батареи типа AAA;
  • внешний декодер;
  • соединительные провода;
  • провода для подключения;
  • руководство пользователя.

Руководство пользователя написано на многих языках, в том числе и русский. Мануал включает в себя перечисление технических характеристик, подробное и пошаговое описание по установке и подключении набора к различным источникам на очень доступном языке.

Внешний вид

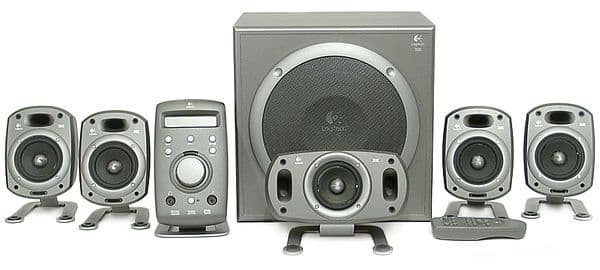

Общий вид набора Logitech Z-680 со снятыми сетками

Дизайну этого набора, пожалуй, позавидуют многие конкурирующие производители компьютерных 5.1-комплектов. Logitech отнесся к внешнему виду колоночек отнюдь не в последнюю очередь и не прогадал. По внешним признакам этот набор можно отнести к разряду дорогой и качественной акустики. Несомненно, дизайн некоторых компонентов, к примеру, декодера все же не дотягивает до уровня Hi Fi, тем не менее этот комплект — безусловно, заявка на лидерство в категории дизайна колонок. Что же, давайте перейдем к детальному рассмотрению непосредственно каждого из компонентов.

Сателлиты

Первое, что бросается в глаза, это качественные и дорогостоящие динамики. Это вы можете видеть и сами на приведенных фотографиях. Динамические головки использующиеся во всех сателлитах одинаковые. Абсолютно в се имеют магнитное экранирование. Диаметр бумажного диффузора составляет 7 сантиметров. Гибкий подвес выполнен из мягкой резины (а не пропитанной ткани или вспененного полимера), что придает динамикам бОльшую чувствительность.

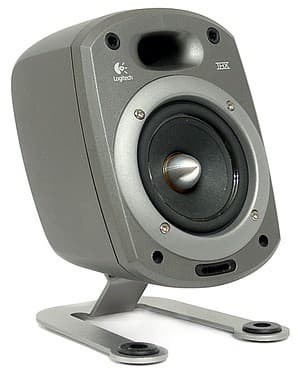

Фронтальный/тыловой сателлит

Корпуса всех сателлитов выполнены из пластика толщиной три миллиметра. Внутри корпуса никакого звукопоглотителя не наблюдается. Фронтальные и тыловый колонки имеют фазоинвертор, он расположен чуть выше динамической головки и выведен вперед. Центр не имеет фазоинвертора, а два расположенных бо бокам отверстия, что вы видите на фотографии выполнены для красоты. Габариты фронтальных и тыловых сателлитов с подставками составляют 10×18×15 сантиметров, центрального — 21×14×8 сантиметров.

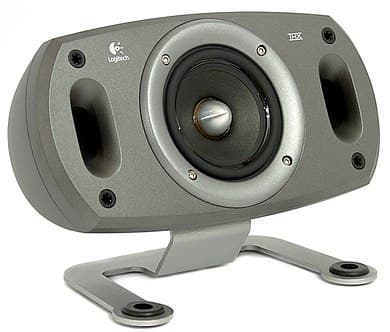

Центральный сателлит набора Logitech Z-680

Подставки на которые устанавливаются сателлиты являются съемными. Они изготовлены из легкого аллюминиевого сплава. Фронтальные и тыловые колоночки имеют два варианта крепления. Первый предполагает обычное положение сателлитов на столе, альтернативный второй — крепление к стенам. Центральная колоночка имеет три варианта. Находящаяся на столе — чуть повернутая вверх, на макушке монитора/теливизора и соответсвенно на стене повернутая вниз. Все подставки имеют резиновые прокладочки и крепятся к колонкам довольно уверенно.

Декодер

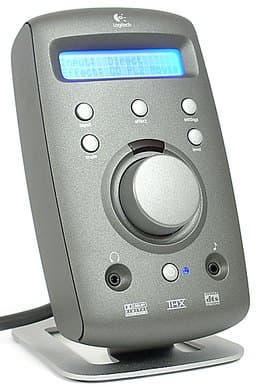

Внешний декодер

В отличие от прекрасного дизайна сателлитов внешний вид декодера выглядит несколько несуразно. ЖК-экран больших размеров, но бестолковый. Во-первых он постоянно светится, что раздражает, когда смотришь DVD в затемнённой комнате. Во-вторых отображает только буквы. О качестве его исполнения вы можете судить сами по приведенной фотографии.

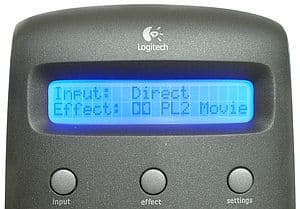

Жк-экран внешнего декодера

На передней панели расположено так же шесть кнопок, регулятор громкости и два разъема миниджек. Все кнопки на декодере нажимаются с характерными звуками сопровождающимися неприятными щелчками в колоночках. Разъемы ни что иное как выход на наушники и дополнительный вход. При подаче сигнала на дополнительный вход, он будет смешиваться с текущим выбранным. На задней части декодера расположено три аналоговых входа с разъемами миниджек и два цифровых входа (оптический и коаксиальный).

Функциональность кнопок:

  • Input — установка вариантов подключения (аналоговое 6-канальное, цифровое коаксиальное или оптическое);
  • Effect — регулировка режимов работы декодера (Stereo, Stereo х2, ProLogic II Movie, ProLogic II Music, 6 ch Direct, Dolby Digital, DTS);
  • Settings — регулировка таких параметров как панорама, задержка тыловых каналов и т.п. (доступна только в режимах ProLogic II Movie и ProLogic II Music);
  • Mute — отключение звука;
  • Level — регулировка общей громкости и отдельно выбранных каналов (центрального, тыловых каналов и сабвуфера).

Существующие режимы ProLogic II Movie, ProLogic II Music раскладывают стерео сигнал на шесть каналов.

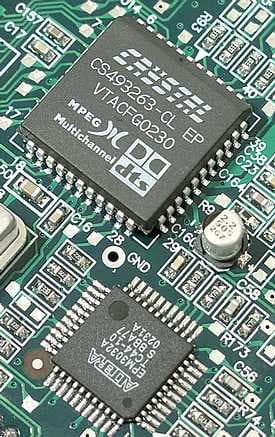

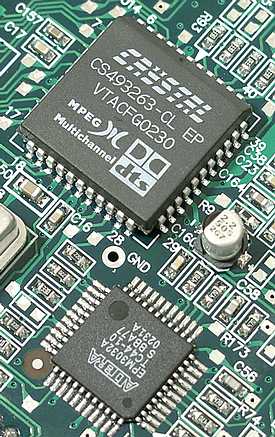

В декодере используются преобразователи от Cirrus Logic. Это Dolby Digital DTS декодер CS493263-CL, АЦП CS5333KZ, ЦАП CS4360KZ (динамический диапазон 102 дБ, сигнал/шум и искажения 90 дБ) и цифровой приемник CS8415A.

Пульт ДУ

Пульт дистанционного управления в этом наборе небольших размеров. Его габариты составляют 5 × 2,5 × 14 сантиметров. Питание производится от двух батарей типа AAA.

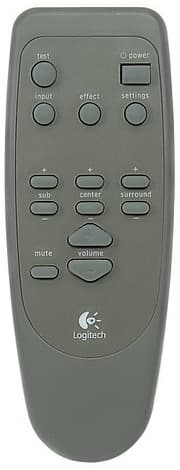

Пульт ДУ

Почти все кнопки на пульте ДУ копируют находящиеся на декодере. Но, к примеру, функция TEST доступна только с пульта. При нажатии на кнопку TEST поочередно подаётся шумовой сигнал во все пять сателлитов. Оставшиеся кнопки в разъяснении не нуждаются.

Сабвуфер

Корпус сабвуфера выполнен из дерева, его габариты составляют 31 × 31 × 40 сантиметров. Саб устанавливается на четыре резиновые прокладочки расположенные по углам.

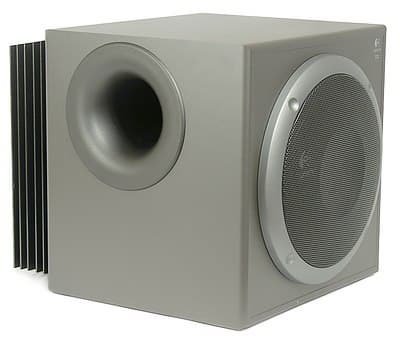

Сабвуфер набора Logitech Z-680

Акустическим оформлением сабвуфера является схема с фазоинвертором. Диффузор низкочастотной динамической головки выведен на переднюю панель и закрыт металической защитной сеткой. Отверстие фазоинвертора выведено на боковую панель. Диаметр диффузора НЧ-динамика составляет 18,5 сантиметров, гибкий подвес выполнен из вспененного полимера.

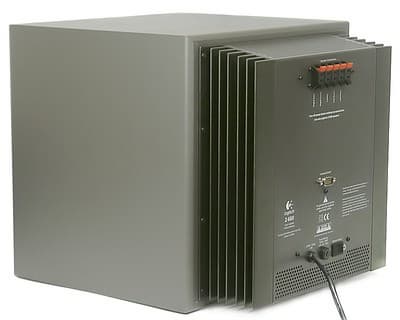

Задняя сторона сабвуфера

На задней стороне саба расположены зажимы для подключения сателлитов, кнопка выключения питания и разъем для подключения декодера. Надо обязательно отметить очень правильный шаг производителя — разместить усилительную часть за пределами корпуса сабвуфера. Как вы можете видеть из фотографии, на задней стороне саба расположен корпус усилителя и по его бокам пластины радиатора.

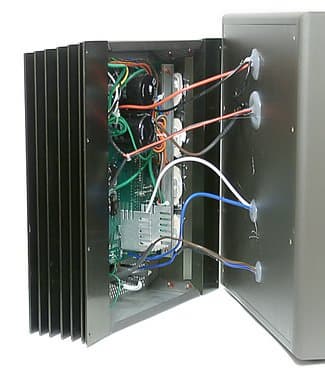

Усилительный блок

В усилительном тракте производитель использует шесть одинаковых моно микросхем TDA 7293 от ST. Что ж, давай взглянем на график зависимости THD от мощности используемой усилитльеной микросхемы.

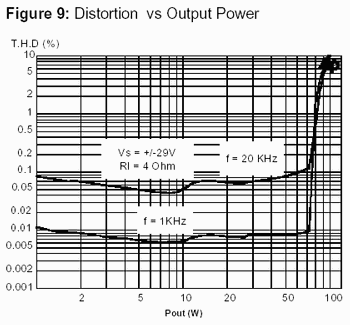

График зависимости THD от мощности микросхемы TDA7293

Как можно наблюдать из графика показатели уровня мощности замечательные при очень низком уровне искажений. Таким образом мы выяснили, что усилительные микросхемы в этом наборе используются очень качественные и имеют хороший потенциал.

Субъективное тестирование

При субъективном тестировании набор акустики подключался к звуковым картам Creative Audigy2 и Revolution 7.1. Набор акустики тестировался с прошивкой версии 1.1.2.

Сразу же хотим предупредить и отметить следующее. Обязательно, в случае покупки или при прослушивании обратите свое внимание на номер прошивки декодера. Узнать номер версии можно зажав на декодере в режиме энергосбережения (Stand by) одновременно две кнопки «Input» и «Settings» и удерживая их около 4 секунд. Остерегаейтесь прошивок ниже 1.1.2. Дело в том, что все комплекты со старыми прошивками имеют неприятный высокий уровень шума, доносящегося из всех сателлитов. Поначалу никакого дискомфорта не испытываешь, но по истечению пары минут эксплуатировать колонки при постоянном шипе невыносимо. К логотипу THX в этом случае возникает много вопросов…

Музыка

Музыка на тестируемом комплекте акустики звучит хорошо, однако за свои немаленькие деньги, порядка $400 хотелось бы и лучше. Вообще, для компьютерных колоночек — звучание отличное, но по абсолютной шкале — хотелось бы чуть получше.

В основном причина недостатка кроется в высоких частотах. Так как твитера в сателлитах нет, самые верхние высокие прослушиваются плохо. Отсюда возникает характерное недостаточно детальное звучание. Кроме этого, во всем воспроизводимом динамиком диапазоне высоких частот присутствуют ощутимые искажения, которые придают звучанию некоторую тусклость и даже ощущение песка в звуке. Что касается среднего регистра, то можно отметить довольно ровный и не кричащий оттенок. Как вы знаете в дешевых динамических головках гибкий подвес обычно изготовлен из вспененного полимера и очень жесткий. Здесь же он выполнен из резины и достаточно мягкий. Тем не менее, звучание сателлитов остается в категории «специфичное». И даже не по причине отсутствия высоких. Просто применяемый динамик полноценных средних выдать, к сожалению, также не может.

Звучание сабвуфера нас порадовало больше — очень чистое, без искажений, посторонних призвуков и дребезжания. От того, что усилительный тракт вынесен за пределы корпуса, звук явно выиграл в качестве. При прослушивании тестового материала складываются ощущения, что запас по громкости не имеет предела. Для комфортного прослушивания музыки саба хватает уже при его уровне громкости в 10-20%. Пожалуй единственный недостаток выражен в том, что в его общем звучании уровень инфранизких частот все же превалирует, хотя диффузор НЧ-динамика и выведен на переднюю панель. Но, очевидно, что этот недостаток в следующем тесте как таковой не проявится.

Слуховые тесты также выявили, что режимы ProLogic II Movie и ProLogic II Music в звучание некоторых каналов добавляют эффект реверберации. Хочется отметить, что реализованы они довольно качественно, но музыку предпочтительнее все же слушать в режиме стерео.

Игры и фильмы

В целом можно считать, что комплект акустики проявил себя замечательно. Претензии к звучанию набора посути такие же как и в предыдущем пункте тестирования, но выражены гораздо в меньшей степени.

Все игровые моменты озвучиваются набором на ура. Так как качество используемых в играх семплов, не высокое и зачастую пережатое с достаточным уровнем искажений можно сказать, что качество 3D-позиционирования отходит на второй план. Однако даже при существующем положении дел хорошие и чистые высокие частоты колоночкам все же необходимы.

В фильмах, при озвучивании центром диалогов ощущается специфичный оттенок звучания. Этот оттенок характерен колоночке с одним динамиком небольших размеров, озвучивающей весь спектр воспроизводимых частот. На большой громкости сателлиты все таки немного запираются. Хотя, для индивидуального просмотра DVD-фильмов высокий уровень громкости не к чему.

К звучанию сабвуфера, как в играх, так и в фильмах, претензий нет. Напротив — звук полный и мощный, как и подобает театральному звучанию.

Измерения в RMAA 5.0


Графики АЧХ и КГИ сателлита Logitech Z-680, измеренные на оси динамика

Приведенный график АЧХ сателлита демонстрирует нам неприятную изрезанность особенно в диапазоне от 2 кГц до 20 кГц. График КГИ имеет тоже не лучшие показатели. Во всем диапазоне воспроизводимых частот имеется довольно высокий уровень искажений, наиболее неприятен на слух подъем на 15 кГц.


Сравнительные графики АЧХ сателлита Logitech Z-680, измеренные под 0 и 30 градусов к оси динамика

Сравнительные графики АЧХ демонстрируют ярко выраженную направленность звукового поля динамиков. В АЧХ наблюдается спад уже начиная с 6 кГц.


Графики АЧХ и КГИ сабвуфера Logitech Z-680, измеренные на оси НЧ-динамика

Из измеренных графиков сабвуфера мы можем отметить низкий уровень искажений и довольно ровную АЧХ, уверенно начинающуюся от 60 Гц до 120 Гц. Однако по сравнению с низким уровнем искажений, неравномерность АЧХ для сабвуфера — это менее важно.


Графики АЧХ и КГИ сабвуфера Logitech Z-680, измеренные перед отверстием фазоинвертора

Фазоинвертор начинает уверенно работать уже с 40 Гц, а если дополнить АЧХ НЧ-динамика, мы получим замечательный результат!

Выводы

В целом комплект акустики Logitech Z-680 произвел на нас очень хорошее впечатление. Набор имеет стильный и дорогой внешний вид, под стать дизайну дорогих колонок из «кинотеатра в одной коробке». Общее звучание комплекта — на высоком уровне и соответствует одному из лучших. Но, к сожалению, высокая стоимость в $400 популярным комплекту стать не позволит.

Плюсы

  • замечательный внешний вид;
  • шестиканальное аналоговое подключение;
  • дискретный регулятор громкости;
  • хорошее звучание;
  • пульт ДУ.

Минусы

  • при покупке обязательно смотрите номер прошивки;
  • шум в паузе из динамиков сателлитов;
  • высокая стоимость.



Акустика Logitech Z-680 предоставлена на тестирование компанией «Аlion»
