IconBiT HDR11L


Не так давно мы изучили довольно серьёзный аппарат со своеобразным дизайном: IconBIT HD400DVD. Он представлял собой верхнее звено линейки плееров под торговой маркой IconBiT, построенных на чипе Sigma Designs 863x. Нынешнее устройство имеет другую начинку: Realtek RTD1283DD.

  1. Комплектность, конструкция
  2. Подключение, настройки
  3. Проигрывание
  4. Запись
  5. Выводы

Однако с чего это мы называем этот аппарат "плеером"? Правильнее будет сказать плеер-рекордер, поскольку он умеет ещё и захватывать видео. Поэтому, с позволения читателя, в ходе обзора аппарат будет попеременно называться обоими терминами.

1. Комплектность, конструкция

Устройство поставляется в компактной коробке, на которой, кроме фото аппарата, перечислены все его характеристики: форматы и контейнеры проигрываемых файлов, имеющиеся интерфейсы и даже сетевые протоколы. Редкий случай: обычно на упаковке подобной техники покупатель видит лишь информацию, больше смахивающую на зазывную рекламу.

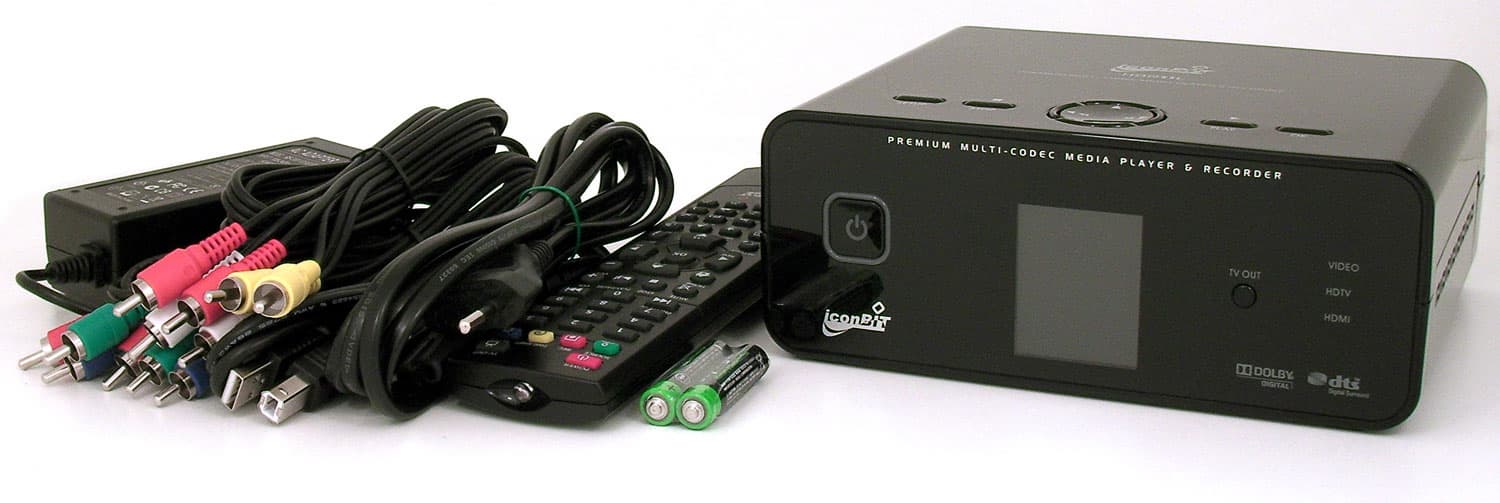

Комплектность рекордера вполне стандартна:

  • плеер;
  • внешний блок питания с кабелями;
  • ИК-пульт с двумя AAA-батарейками к нему;
  • USB-кабель, композитный и компонентный видеокабели;
  • краткая инструкция.

По недоброй традиции, поддерживаемой большинством производителей, кабель HDMI в комплект не входит (лишь один из плееров модельного ряда IconBiT имел в комплекте вожделенный HDMI-кабель — это HD40NMT).

Корпус плеера-рекордера выполнен из чёрного глянцевого пластика; передать этот лоск на фото чрезвычайно трудно. Вы когда-нибудь пытались сфотографировать чёрное зеркало? Здесь похожий случай. Минусы у этого глянца, конечно, имеются: каждое прикосновение пальца оставляет след, который при определённом освещении отчётливо виден, словно муха на тарелке. Да и пыль, которая без спросу притягивается к любой технике, тоже не добавляет гламура. Впрочем... Может, просто почаще уборку делать?

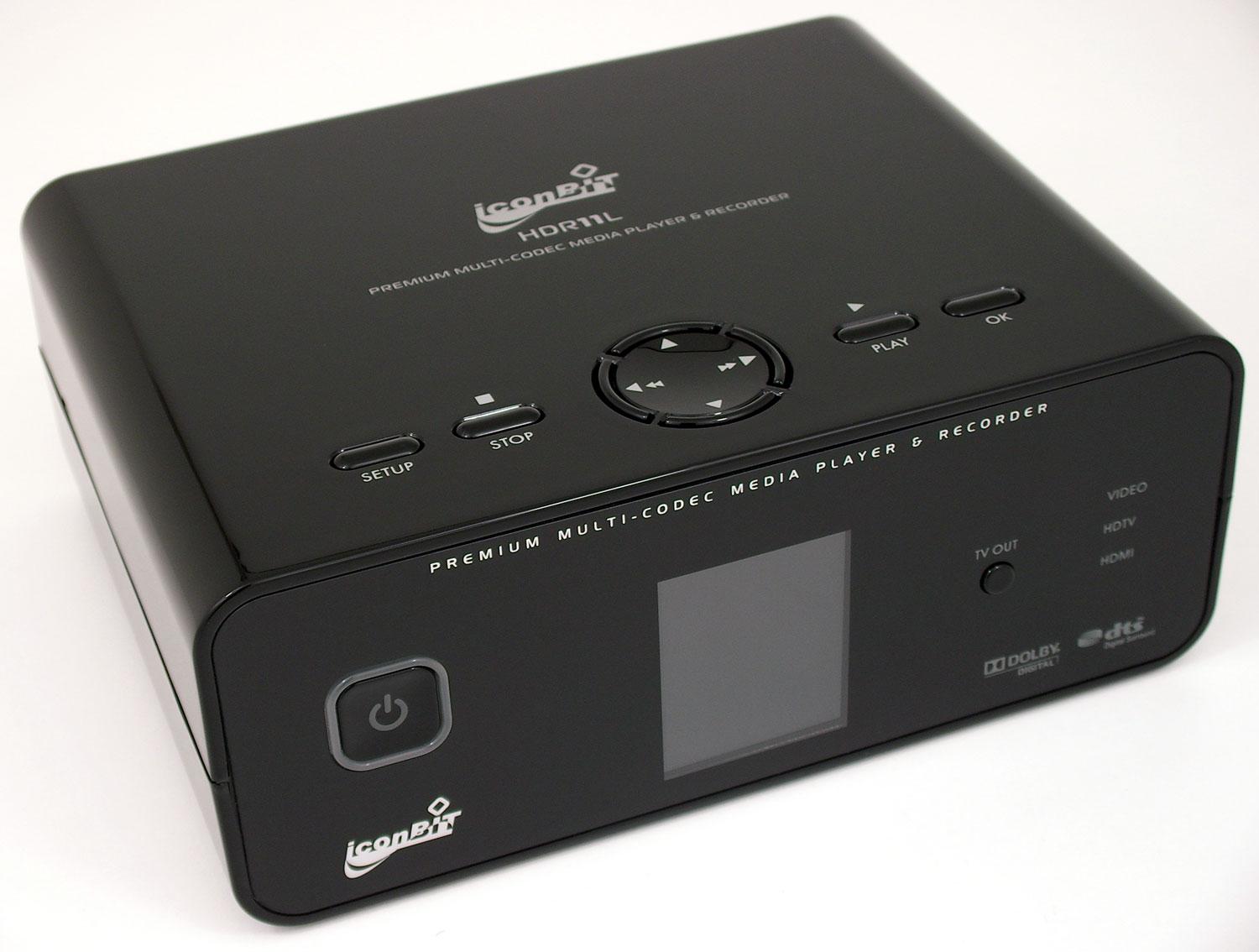

Основные органы управления вынесены на верхнюю крышку прибора. Такой подход насколько верен, настолько и спорен. С одной стороны, подобное размещение кнопок неудобно пользователям, содержащим бытовую технику в стойках (хотя непонятно, как в стойке обустроить качественное охлаждение, да и вообще — для чего тогда ИК-пульт?). С другой стороны — гораздо удобнее управлять чем-то, нажимая кнопки, а не вдавливая их вперёд. Впрочем, на любой подход найдутся как недовольные, так и умиротворённые.

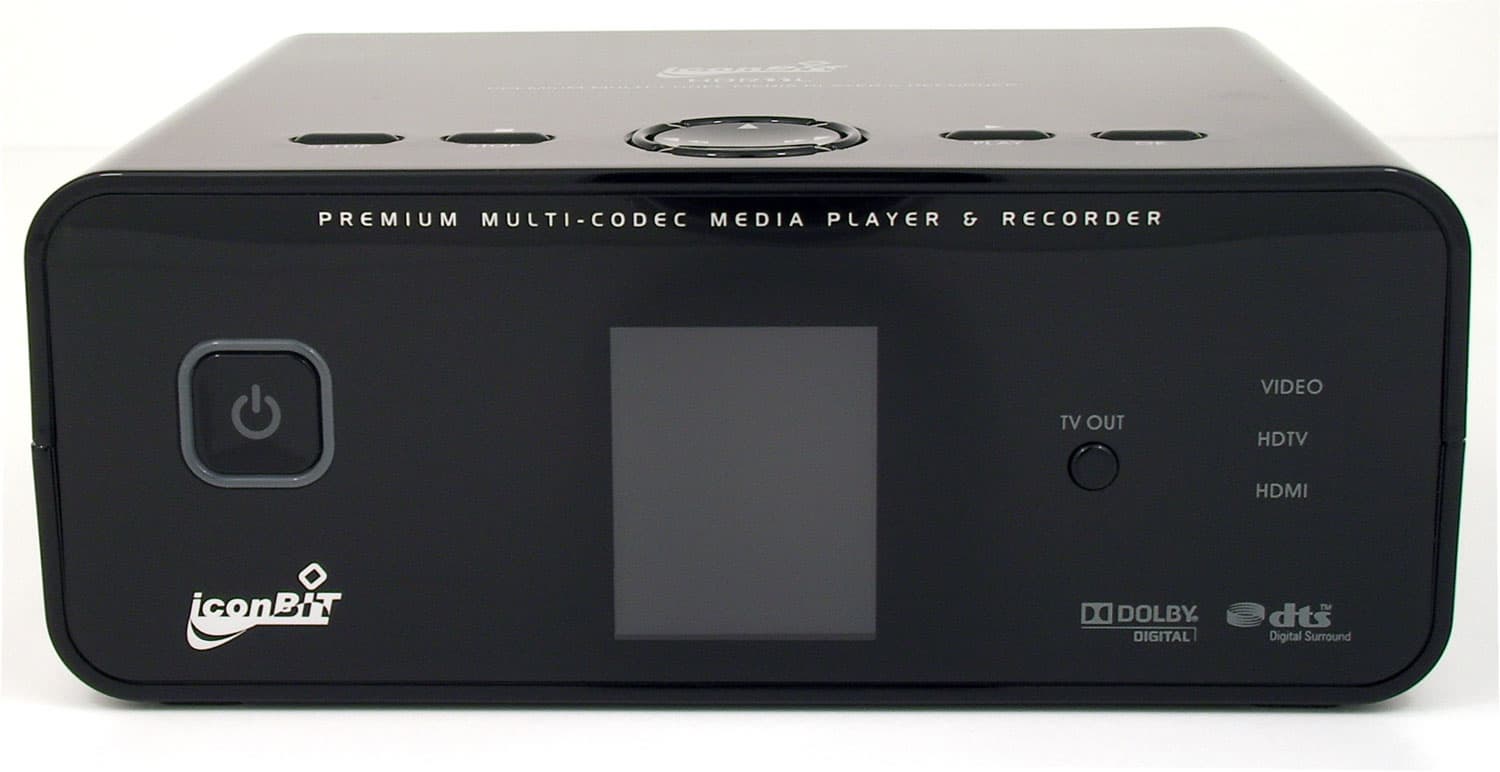

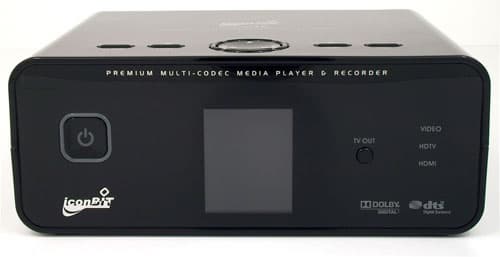

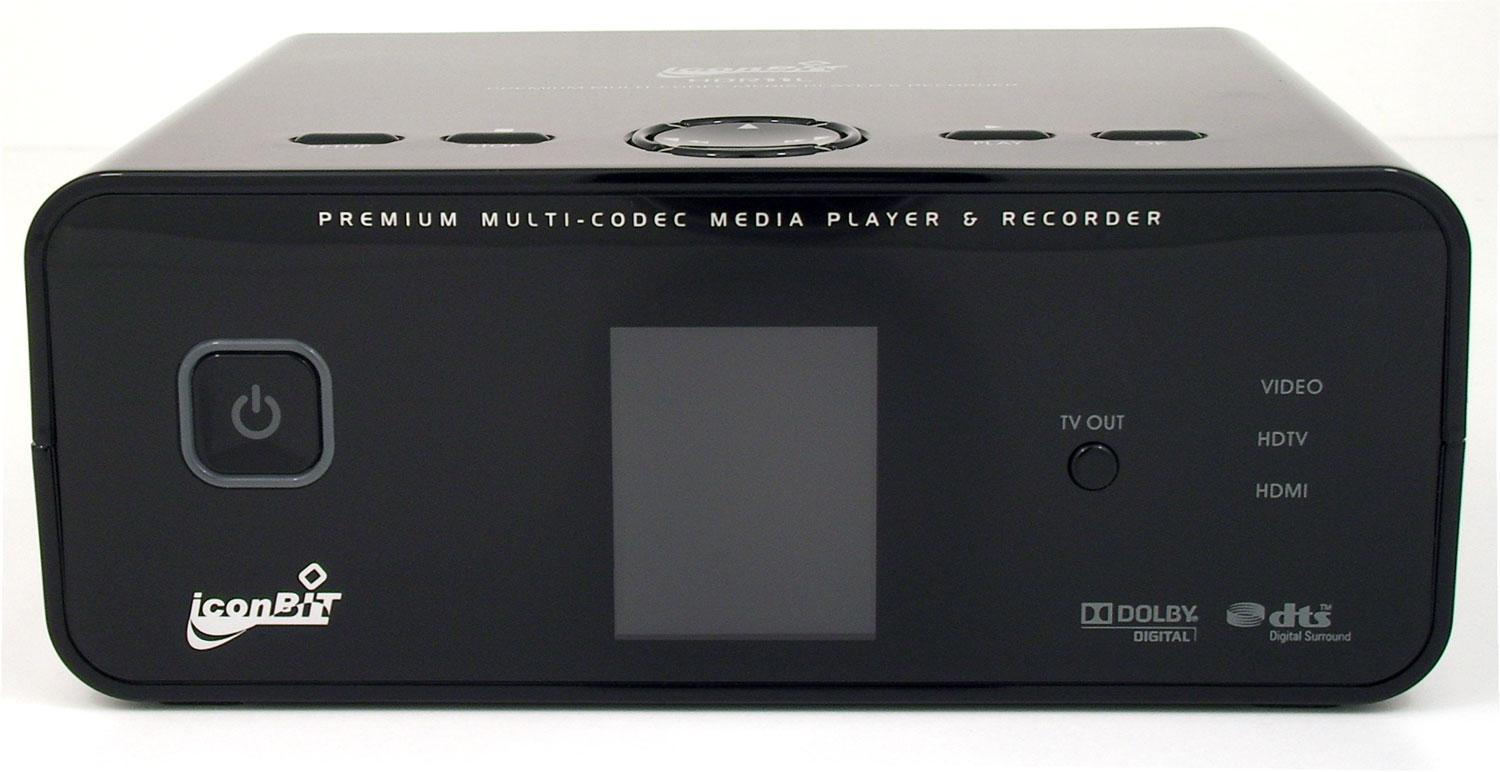

Лицевая часть плеера представляет собой стекло, под которым — всё тот же чёрный зеркальный пластик. Цветной LCD дисплей с диагональю 2 дюйма (демонстрацию его работы можно увидеть ниже) расположен строго по центру, справа от него — индикаторы текущего режима вывода видео.

А вот и ещё один повод побрюзжать: на передней панели отсутствует порт USB. Недочёт? Снова не забывайте — плеер-то зеркальный. Если к нему и притрагиваться, то желательно лишь мягкой тряпочкой. Куда проще обзавестись коротким USB-удлинителем — и глянец не заляпаешь, и порты плеера не расшатаются раньше времени.

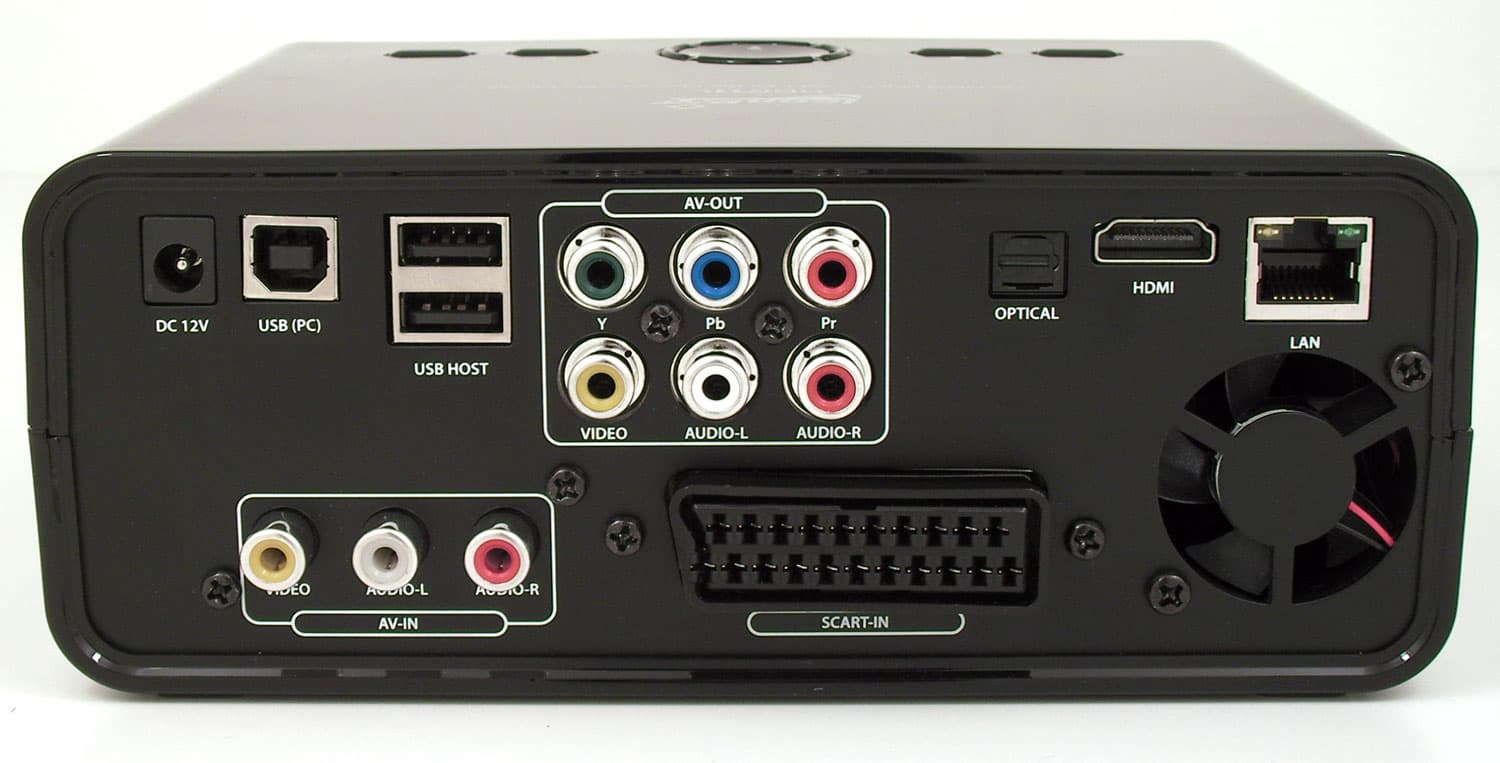

Все до единого интерфейса плеера расположены на задней его стенке (слева-направо):

  • верхний ряд:
    • вход питания;
    • USB для подключения ПК;
    • два USB-порта для подключения внешних устройств;
    • компонентный видеовыход;
    • композитный видеовыход;
    • цифровой оптический выход;
    • HDMI 1.3 выход;
    • LAN порт (RJ-45);
  • нижний ряд:
    • композитный видеовход;
    • SCART видеовход.

Вентилятор, выдувающий из корпуса нагретый воздух, имеет размеры 35x35x10 мм и практически не слышен в работе.

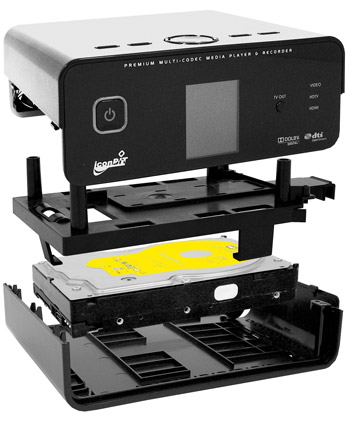

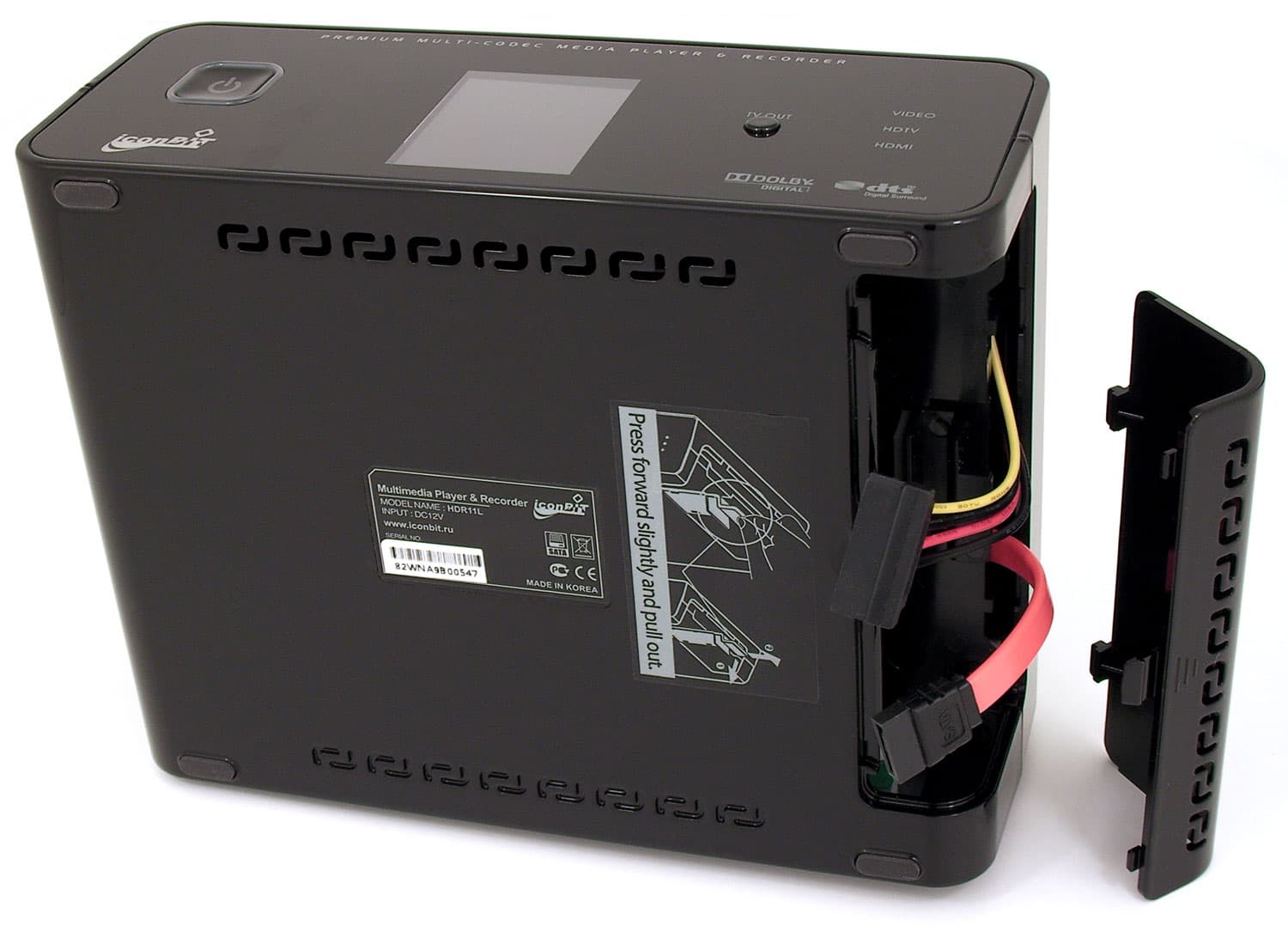

Ножки из мягкой резины делают плеер устойчивым на гладких поверхностях. 3.5" HDD с интерфейсом SATA II легко монтируется внутрь корпуса в специальный съёмный отсек в положении электроникой вниз, и фиксируется выдвижным стопором с резиновой подкладкой.

Плеер поддерживает диски ёмкостью до 2 ТБ, а в связи с отсутствием в нём активного охлаждения диска, следует подыскать модель HDD "похолоднее". Впрочем, большая часть имеющихся в корпусе отверстий, через которые поступает "забортный" воздух, расположена в нижней части аппарата, благодаря чему охлаждающий поток омывает HDD с двух сторон и выбрасывается наружу вентилятором — таким образом, можно надеяться, что значительного перегрева диска не произойдёт.

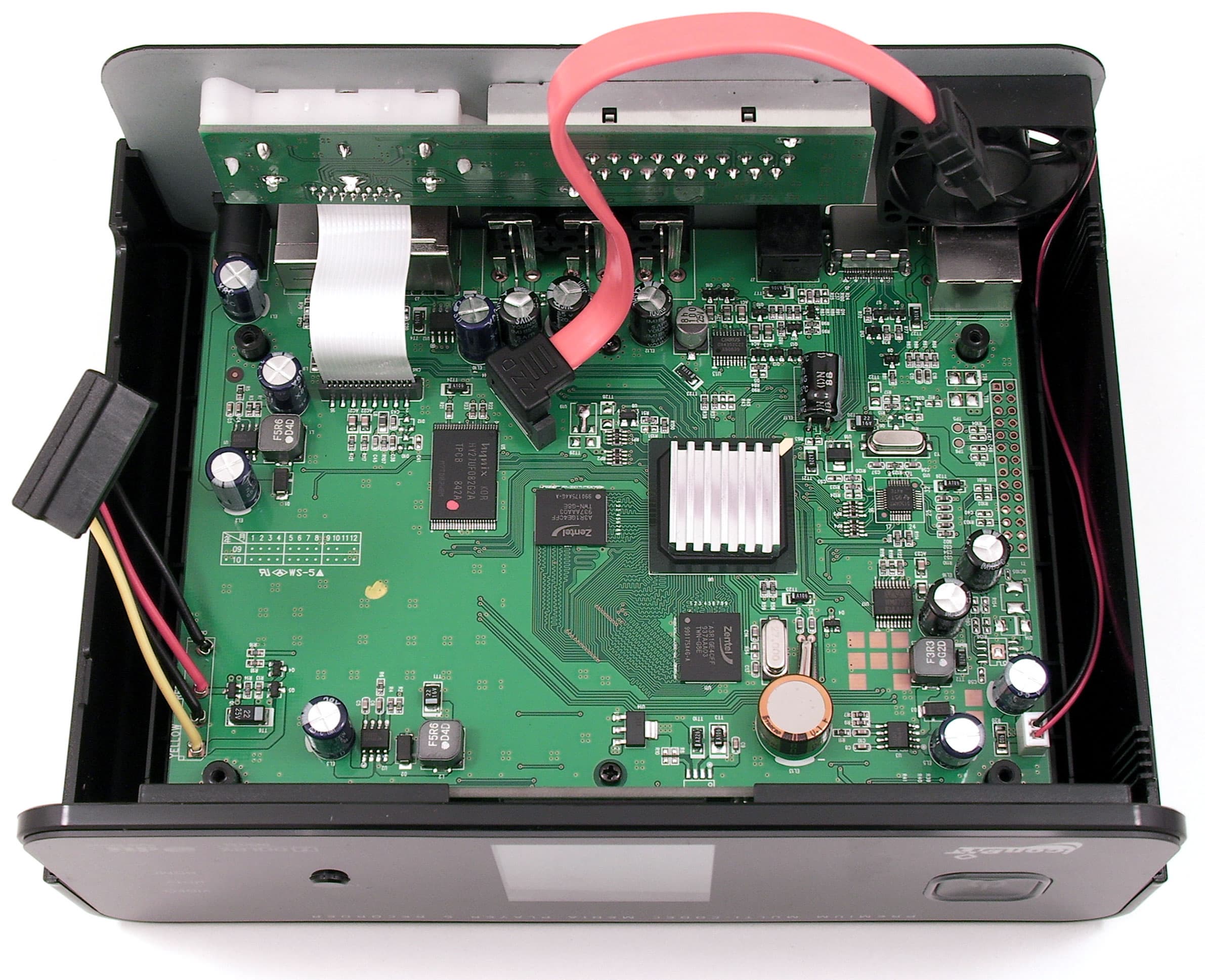

Рассмотрим электронную начинку этого бутерброда:

  • SoC (System on a Chip) чип: Realtek RTD1283DD (в плеере закрыт радиатором, фото чипа без радиатора — справа);
  • ROM (Read Only Memory): Hynix HY27UF082G2A Корея (256 МБ);
  • RAM (Random Access Memory): 2xZentel A3R1GE4CFF Taiwan (256 МБ);
  • DAC (Digital-to-Analog converter): Cirrus Logic CS4352;
  • Audio ADC (Analog-to-digital converter): Wolfson WM8782S;
  • Video ADC (Analog-to-digital converter): Texas Instuments TVP5150AM1.

Во время работы верхняя часть плеера немного нагревается — совсем чуть-чуть, ведь печатная плата прилегает непосредственно к верхней крышке. Впрочем, такой слабый нагрев свойственен любой бытовой технике.

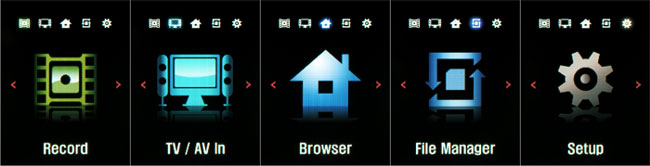

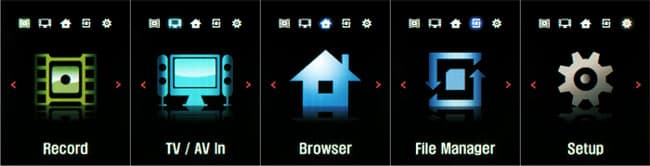

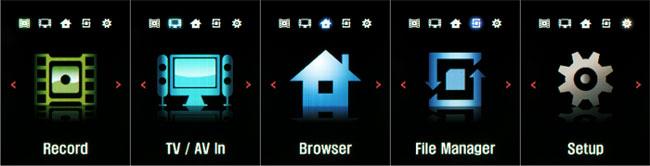

Уделим немного внимания ЖК-экрану: он тут не для одной лишь красоты, на него во время работы выводится довольно много полезных сведений. Впрочем, подробно рассказать о его информативности повод ещё найдётся.

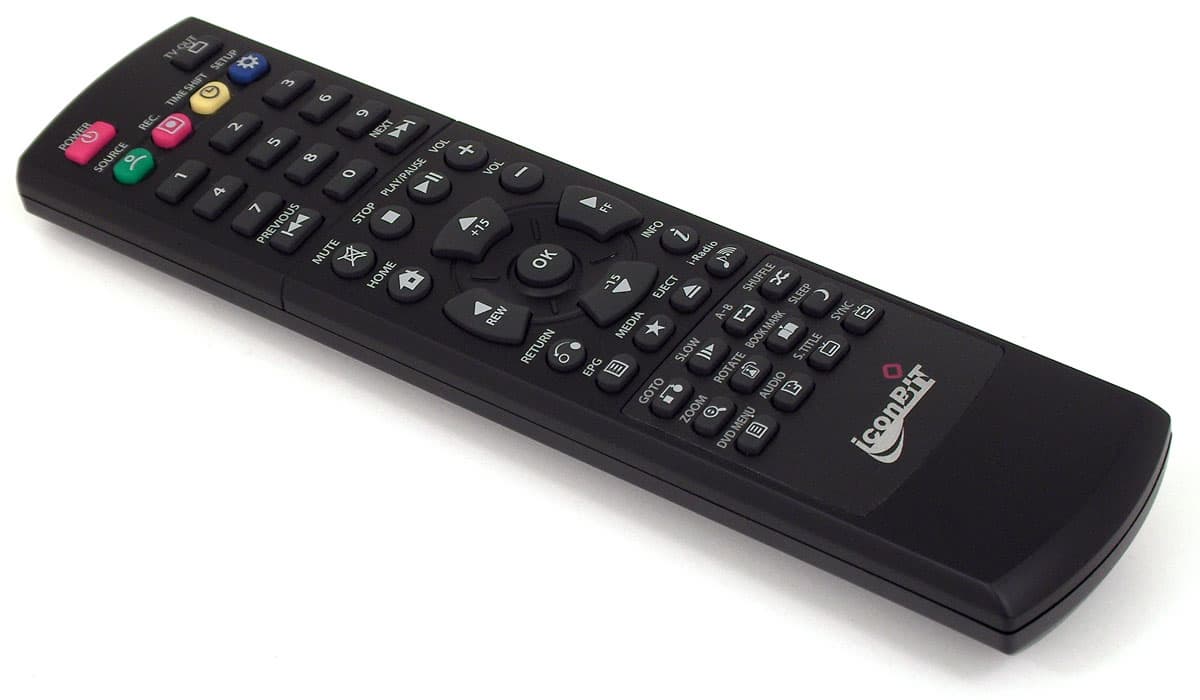

О пульте ДУ говорить особо нечего — обыкновенный пульт. Пластик, резиновые кнопки (не подсвечиваются и не фосфоресцируют). Зато здесь вполне достаточно кнопок, чтобы охватить весь возможный функционал плеера.

Подробную техническую информацию о плеере, включая информацию о поддерживаемых форматах, можно увидеть на страничке продукта.

2. Подключение, настройки

Первое включение плеера может не получиться — на экране ТВ будет чёрная пустота. В таком случае требуется понажимать кнопку TV OUT, расположенную на лицевой стороне плеера или на пульте ДУ. При каждом нажатии этой кнопки аппарат будет последовательно менять режимы вывода, до тех пор, пока выбранный режим не совпадёт с текущим способом подключения.

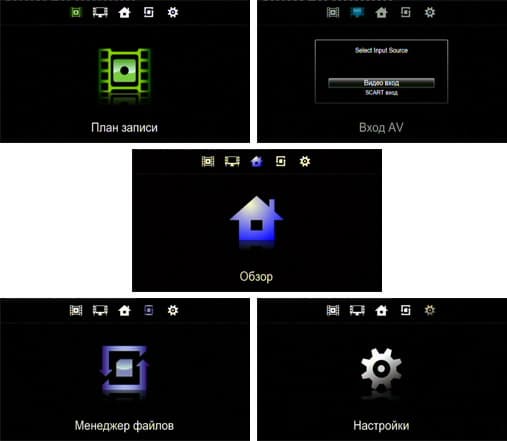

Главное меню плеера состоит из пяти пунктов:

  1. План записи
  2. Вход AV
  3. Обзор
  4. Менеджер файлов
  5. Настройки

Разберём эти пункты подробнее.

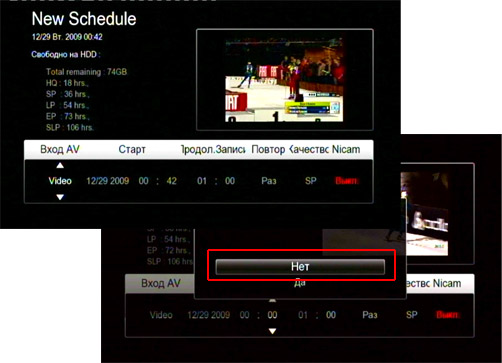

Пункт План записи напоминает старые добрые времена царствования бытовых VHS-магнитофонов — кто не записывал с эфира по таймеру? Пожалуй, лишь тот, у кого и магнитофона-то не было...

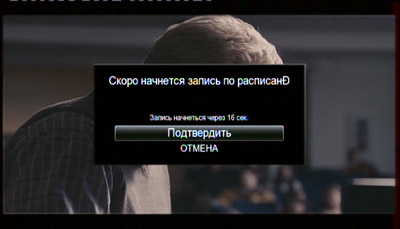

Здесь следует предупредить возможного пользователя о некоторых ошибках в текущей версии прошивки аппарата. В момент, когда пользователь сохраняет созданное задание, нужно нажать не "Да", а "Нет", как это ни странно. По всей видимости, здесь сыграли роль пресловутые трудности перевода. Похоже на такую мизансцену:

- Не желаете ли кофе?
- Да.
- Что — "да"?
- Не желаю.

Надеемся, в следующей прошивке это досадную оплошность исправят.

К сожалению, план записи работает только при включённом аппарате. Если питание плеера выключено — не надейтесь, он не "проснётся", дабы записать нужную передачу. Возможно, данный недостаток также исправит будущая прошивка — кто знает...

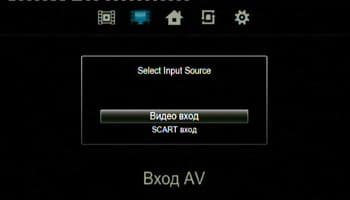

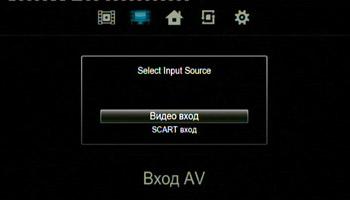

Второй пункт — Вход AVI. Для чего он нужен? Собственно, для перевода плеера в режим отображения входящего сигнала (источник выбирается тут же — AV либо SCART). Таким образом плеер будет играть роль обыкновенного транслятора (если данное определение в данном случае вообще уместно). Возможно, назначение этого пункта может показаться непонятным, однако вдумайтесь: ведь перед вами ещё и рекордер. Как начать запись того, чего не видишь?

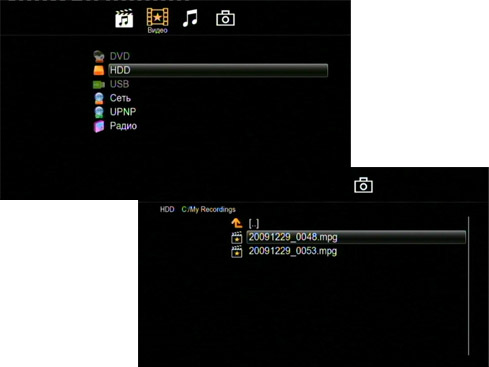

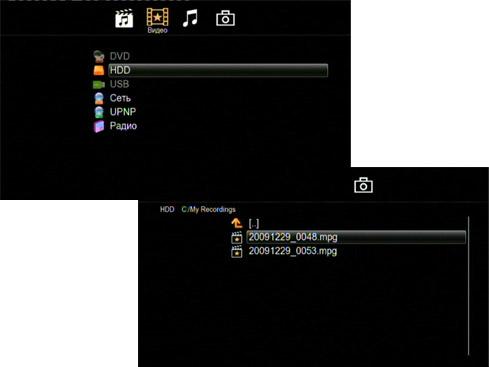

Пункт Обзор является основным, активирующимся по умолчанию при включении плеера. Здесь, как несложно догадаться, находится "главный" браузер, позволяющий производить навигацию как по файлам и папкам, так и пользуясь разбивкой файлов на виртуальные категории: видео, аудио, фото. Всё просто: как только нужный файл найден, кнопкой OK запускается его просмотр или проигрывание. Иные операции здесь не предусмотрены.

Они припасены для следующей иконки — Менеджер файлов. Этот менеджер позволяет найти на диске или по сети нужный файл (файлы) и провести с ним какие-либо операции: скопировать или переместить. Возникает вопрос: почему нельзя было эти же функции копирования или перемещения добавить к уже существующему менеджеру файлов? Может, оттого, что разработчик не захотел перегружать опциями основной браузер? Или это — своеобразная защита от случайного удаления материала? Ведь в основном браузере пользователь находится постоянно — а ну вдруг сотворит что-то случайно...

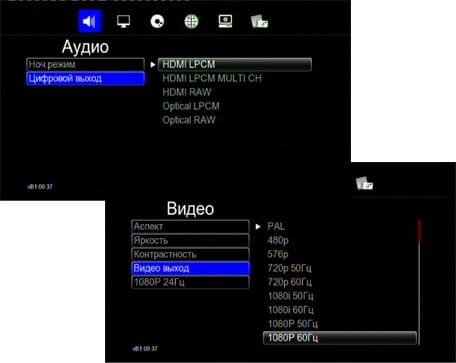

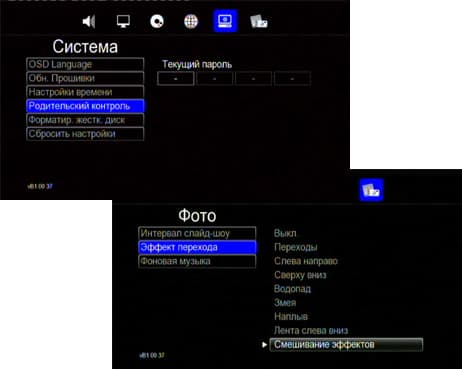

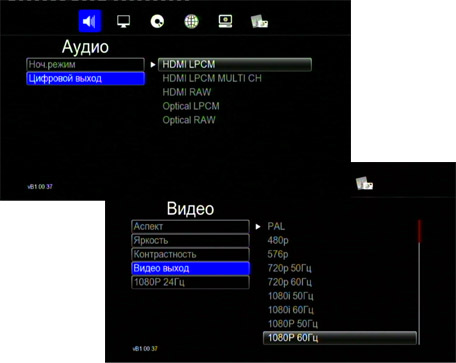

Наконец, последний пункт — Настройки. Они, в свою очередь, состоят из нескольких подпунктов: настройки звука, видео и т.д. Полюбоваться на количество поддерживаемых плеером режимов вывода можно на следующих скриншотах:

Присутствует в аппарате и защита от вездесущих детей — пароль, хоть и четырёхзначный, подобрать не так-то просто. Остальные опции очевидны и стандартны. Следует отметить довольно большой выбор переходов и возможность проигрывания музыки во время просмотра фотослайдшоу.

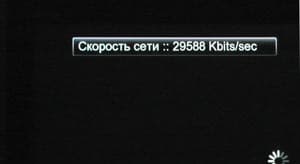

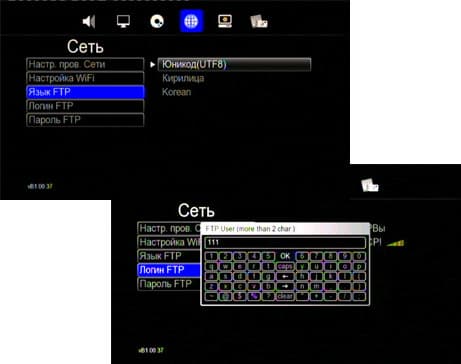

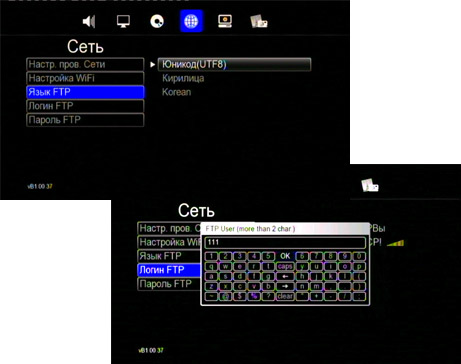

Сетевые настройки плеера не блещут особым богатством. Здесь можно прописать IP, маску, шлюз, DNS. После чего смело можно подключаться к аппарату по FTP, набрав его IP-адрес. При этом "умолчальным" логином является слово "guest", а паролем — "0000" (четыре нуля). К великому сожалению, с текущей версией прошивки встроенного SAMBA-сервера в плеере не имеется — подсоединиться с ПК можно либо по FTP, либо по USB (в последнем случае функции плеера отключаются — аппарат становится обычным внешним жёстким диском).

Скорость FTP-соединения — 2,5-3 МБ/сек при записи на плеер, а при копировании с жёсткого диска плеера на ПК — 10 МБ/сек.

Опять "к сожалению": в базовом варианте аппарата торрент-клиент отсутствует, однако существует возможность его добавления в будущей версии прошивки. И не только его — функционал плеера планируется расширить также за счёт добавления способности просмотра webtv.

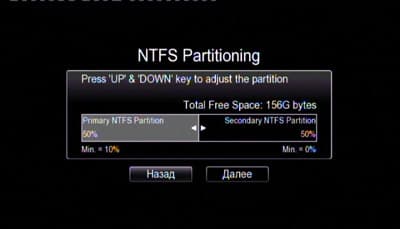

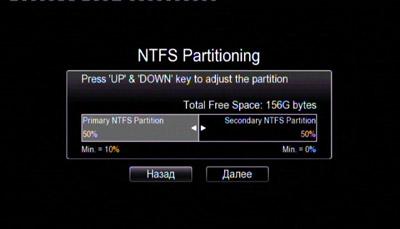

Для использования плеера в качестве рекордера, желательно отформатировать винчестер самим аппаратом. Форматирует он в NTFS, на две области: для записи и хранения готового контента. Размеры при этом выбираются вручную.

Снова загвоздка: обнаружилось, по FTP нельзя скопировать на плеер файлы, объём которых превышает 2 ГБ. Однако при копировании средствами встроенного менеджера подобных проблем не возникает. Наверно, опять недоделки прошивки?

Кстати говоря, у многих может воззникнуть вопрос: да как же к ним подключиться, этим самым "расшаренным" папкам, из Менеджера файлов плеера? Своим решением поделился участник Конференции iXBT.com sergeich27 (справедливо для Windows 7):

1. Зайдите в Панель управления -> Центр управления сетями и общим доступом -> Изменить дополнительные параметры общего доступа
2. Выберите настройку текущего профиля, нажав значок направленной вниз стрелочки и установите параметры:
Сетевое обнаружение — включить
Общий доступ к файлам и принтерам — включить
Доступ к общим папкам — отключить
Общий доступ с парольной защитой — отключить
Запустите редактор реестра.
1. Найдите ветку HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Lsa\
2. Впечатайте 1 в значение параметра everyoneincludesanonymous
3. Впечатайте 0 в значение параметра NoLmHash
4. Перейдите в ветку MACHINE\System\CurrentControlSet\Services\LanManServer\Parameters
5. Впечатайте 0 в значение параметра restrictnullsessaccess
Закройте редактор реестра и перезагрузите компьютер. Сконфигурируйте папку, которую вы хотите сделать общей:
1. Выберите папку
2. Нажмите правой кнопкой мыши на папку и выберите: Общий доступ -> Конкретные пользователи
3. Из выпадающего списка пользователей для доступа к этой папки выберите: Все
4. Нажмите кнопку Добавить, установите права для всех пользователей этой папки (чтение или чтение и запись), затем нажмите кнопку Общий доступ

После такой настройки пользователь сумеет зайти в "расшаренную" папку жёсткого диска компьютера, включённого в домашнюю сеть, при этом не потребуется ввод логина и пароля со стороны плеера.

Просмотр видео таким способом с внешнего хранилища не должен составить проблем. Для проверки этого тезиса и скорости сети мы изготовили несколько тестовых видеофайлов с битрейтами 40, 35, 30, 25 и 20 Мбит/сек. Перед просмотром каждого файла в верхнем левом углу экрана на короткое время появляется надпись, информирующая о текущей скорости сети, после чего начинается проигрывание файла. Впрочем, не стоит обращать особого внимания на эту надпись - она почти не имеет отношения к действительности, плеер получает её в момент первого обращения к файлу.

Наш аппарат "споткнулся" лишь на видео, имеющем битрейт 40 Мбит/сек. Оно хоть и проигрывалось, но с заметным дёрганием. Все остальные видеофайлы с меньшими битрейтами проигрывались совершенно адекватно.

3. Проигрывание

Плеер загружается чрезвычайно быстро — 10-15 секунд. Этот факт настолько ценен, что мы обязательно запишем его в плюсы аппарата.

Начнём с проигрывания музыки. Вот тут-то настала пора вспомнить о ЖК-экране, украшающем лицевую панель плеера. Как видим, его информативность вполне позволяет обойтись без подключённого телевизора (речь, конечно, только о прослушивании музыки).

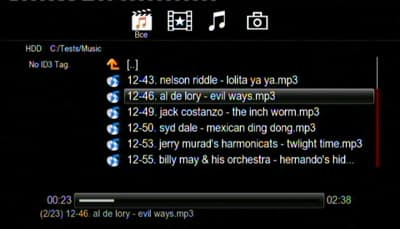

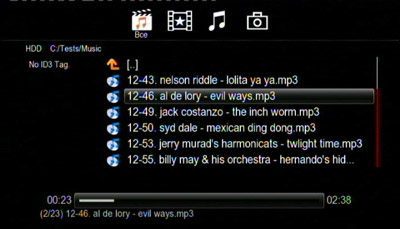

"Большой" экран, конечно, ещё более информативен: во время проигрывания музыки на телевизоре видны не только названия следующих композиций, но и полоска прогресса с текущим временем проигрываемой композиции.

Однако есть у "малого" экрана один существенный недостаток: русскому языку он не обучен. Вместо кириллицы на ЖК-экране отображаются какие-то игреки.

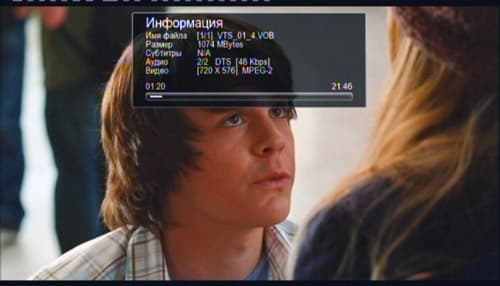

Если читателя беспокоит наличие/отсутствие в плеере декодера DTS-звука, то можем успокоить: таковой имеется.

Плеер успешно прочитал всё, что было ему скормлено (от банальных avi-шек до тяжеленных ремуксов и Blu-ray образов, включая, конечно же, контейнер mkv). Образы ISO также проигрались без малейших всяких затруднений. Титры могут "подхватываться" из отдельных файлов, при этом размер и положение этих титров регулируются с пульта.

Перемотка видео возможна на скоростях от -32х до +32х (регулируется кнопками REW и FF соответственно). Присутствует и мгновенный прыжок вперёд-назад на 15 секунд, а также функция GoTo, с помощью которой можно перейти в любой момент фильма, набрав нужное время. Во время проигрывания ЖК-экран плеера не простаивает вхолостую, а отображает название файла и прогресс просмотра.

Плеер запоминает место остановки при просмотре каждого файла и предлагает возобновить просмотр с "последнего сохранения", но, если лишить аппарат питания, выключив его из розетки, данная информация испаряется. Отдельно упомянем функцию TimeShift, давно известную как безусловно полезную во время просмотра с некоторыми отвлечениями. При активации TimeShift картинка на большом экране замирает, в то время как ЖК-экранчик начинает отображать соответствующую иконку, а заодно время начала и текущую длительность "сдвига во времени".

Просмотр фото-слайшоу может сопровождаться музыкой. Для этого необходимо поместить в папку с фотографиями хотя бы один музыкальный файл, и плеер подхватит его самостоятельно.

4. Запись

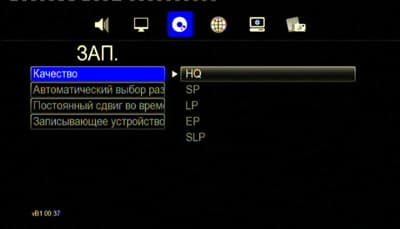

Любая запись начинается с настроек. Как видим, в плеере имеется пять заготовок качества записи.

Запись можно начать, включив видео с источника (вторая иконка в главном меню), и нажав кнопку REC на пульте управления. Второй способ произвести запись — заблаговременно создать в Планировщике задание. Если здание активно, а пользователь в это время просматривает какое-то видео, то за 20 секунд до срабатывания таймера записи плеер выводит следующее сообщение:

Снова недоработки прошивки: два последних пресета качества EP и SLP не работают. Если выбрать эти злосчастные предустановки и начать запись, рекордер просто зависает. С первыми тремя режимами также не всё ясно; хоть они и различаются (судя по названиям), но какой режим ни выбери, видео получается с одинаковыми характеристиками: MPEG-2 720x576 4:3 25 кадр/сек с максимальным битрейтом 9800 Кбит/сек. Фактический битрейт, как и положено, всегда и во всех случаях разный, ведь он зависит от оцифровываемой картинки. Ну а качество сжатия — оно безупречно. И немудрено, с таким-то битрейтом!

Рекордер великолепно отработал на запись в течение шести часов (записав всю, в общем-то, новогоднюю ночь), создав MPEG-2 файл объёмом 19,7 ГБ. Из минусов: во время записи ни на экране ТВ, ни на ЖК-экране аппарата не выводится никакой информации о времени записи или объёме получающегося файла. На ТВ отображается записываемая картинка, а на ЖК-экранчике — красивая пиктограмма REC с замершими ноликами по краям статус-бара (почему-то до отказа заполненного красной полосой). Можно подумать, что запись не производится, но это не так — рекордер в действии.

Плеер имеет сквозной канал, т.е. во время записи при подключении по скарту или композитному входу можно вести просмотр записываемого видео прямо на этом же телевизоре, с которого и производится запись.

5. Выводы

Аппарат тестировался на заводской прошивке vB1.00.37, поэтому с течением времени могут появиться довольно значительные расхождения в настоящем описании его характеристик и функций с существующими на конкретный момент времени (как сообщил разработчик, новая прошивка, включающая в себя SAMBA-сервер и торрент-клиент, сегодня уже почти готова).

***

Порадуем добровольных техномучеников: имеется возможность сравнить работу двух чипов. А конкретно — сегодняшний Realtek RTD1283DD, и Sigma Designs 8634, на котором построен плеер IconBiT HD400DVD. Ведь всегда с появлением новых устройств оцифровки или декодирования сигнала тут же находятся любители посудачить на тему "что лучше".

Впрочем, по мере углубления в данную тему исследование получилось достаточно объёмным, чтобы появились причины вынести его на отдельную страницу. Во-первых, не всякий читатель проявляет интерес ко всякого рода пустым (с его точки зрения), ничего не значащим исследованиям. Ну а во-вторых... Ведь у нас получилось нечто вроде методики, и теперь любой владелец двух и более бытовых проигрывателей сумеет провести точно такое же исследование умений своих железячек (а, возможно, и поделиться результатами с такими же, как он, пользователями).

Вкратце о результатах проведённого сравнения: как оказалось, чипы всё-таки по-разному декодируют одно и то же видео. Трудно говорить определённо, ведь в точных науках нет понятий "лучше" или "хуже" (эта вечная боязнь навязывания субъективного мнения). Если применять "научные" величины, то плеер IconBiT HD400DVD на базе процессора Sigma Designs 8634 декодирует видео, не внося в него практически никаких изменений, т.е. выдаёт его на экран телевизора as is. Второй же плеер, герой сегодняшнего обзора, оснащённый чипом Realtek RTD1283DD, выдаёт более гладкое, яркое и сочное изображение, но видео при этом немного теряет первоначальную чёткость. Возможно, дело тут в настройках прошивки: не исключено, что все эти улучшатели можно отключить программно. Однако в существующей прошивке плеера мы таких пунктов не обнаружили.

***

Итак, устаканим роящиеся в голове мысли, и перечислим плюсы и минусы аппарата, ставшие нам известными в результате долгих тщательных копаний:

Минусы:

  • сырость прошивки (отсутствие некоторых функций, ошибки перевода)
  • отсутствие USB-порта на лицевой стороне плеера
  • особенности чипа, используемого в данном плеере, таковы, что поддержку APE+CUE встроить оказалось невозможно — этот факт наверняка расстроит гурманов от звука

Плюсы:

  • исключительно быстрая готовность к работе после включения
  • бесшумность работы
  • высокое качество кодирования в MPEG-2 (хотя это достигается не в последнюю очередь за счёт использования большого битрейта, приближающегося к максимуму по DVD-спецификациям)

Особенности качества воспроизведения видео, выявленные в результате небольшого, но безусловно любопытного исследования, мы намеренно не включили ни в минусы, ни в плюсы. Пусть каждый пользователь решает самостоятельно, в какую из категорий отнести эту особенность чипа.
