Внешнее звуковое USB-устройство Audiotrak Maya EX5 CE




Компания Audiotrak выпустила внешнее USB устройство Maya EX5 CE, представляющее собой прежний вариант карты Maya EX5 в новом цветовом оформлении. В названии новинки добавились две буквы CE, которые являются условным сокращением от Crystal Edition. К нашему сожалению, столь красивое обозначение ни как не отразилось на технических характеристиках устройства, так как все заявленные параметры остались без изменения. Таким образом, Crystal Edition предполагает лишь светлый вариант оформления карты.

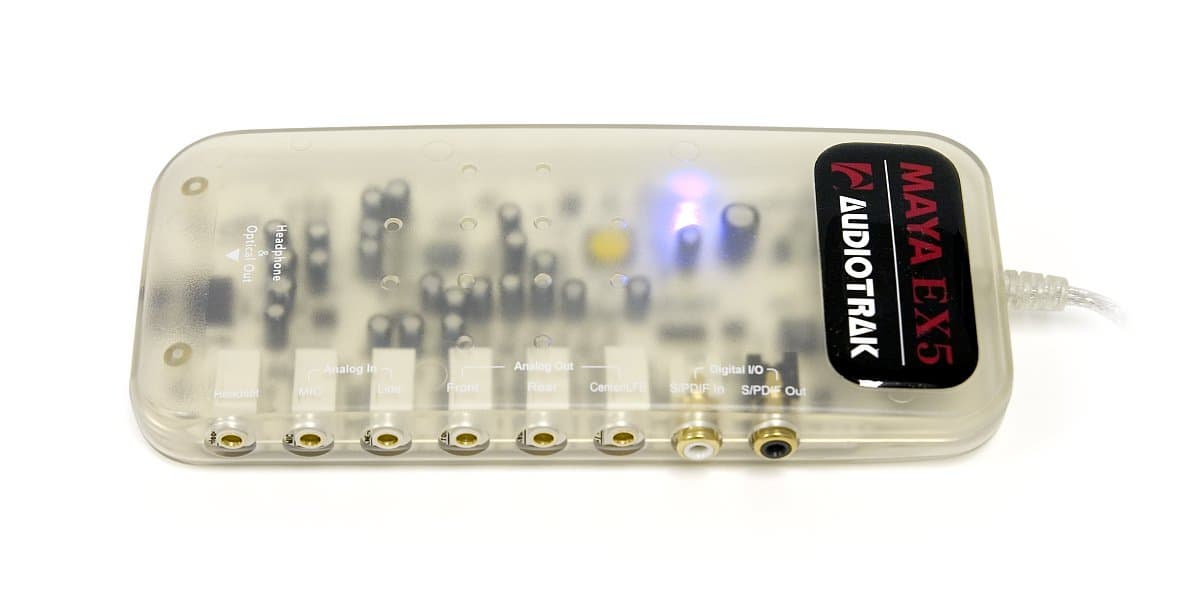

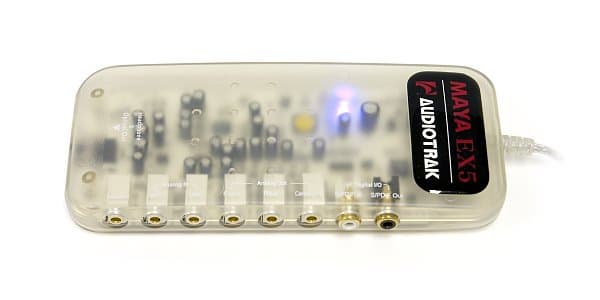

В прозрачном корпусе устройства заключена плата, изготовленная из белого текстолита. Все имеющиеся разъемы выполнены также в белом оформлении.

Технические характеристики Аудиоинтерфейса Audiotrak Maya EX5 CE:

  • full speed USB audio interface (USB 1.1 compatible)
  • 2 channel analog line inputs, 3.5 mm jack, -10dBV unbalanced level
  • 6 channel analog line outputs, 3.5 mm jack, -10dBV unbalanced level
  • microphone preamplifier, +40dB fixed gain, 10K ohm
  • headphone output, 3.5 mm mini phone jack, 60mW max. output
  • headset connector, 3.5 mm jack
  • nativly supported samplerate: 48kHz
  • resolution: 16-bit — digital I/O with coaxial input, coaxial output, mini optical output connector
  • digital I/O format: 16-bit, 48kHz, S/PDIF (IEC-958)
  • A/D converter: 91dB(a) dynamic range, frequency response: 20 Hz ~ 20 kHz, 18-bit resolution
  • D/A converter: 88dB(a) dynamic range, frequency response: 20 Hz ~ 20 kHz, 18-bit resolution
  • QSound driver engine supporting EAX1.0/2.0, A3D, Direct Sound 3D, QMSS, QExpander, QRumble, QSizzle, QEQ
  • MME/WDM/ASIO compatible driver engine
  • for Windows 2000/XP/2003

Питание Audiotrak Maya EX5 осуществлено от шины USB. Подключение осуществляется полтораметровым USB проводом вмонтированным в корпус устройства. Выключателя питания на карте не предусмотрено, но о подключении интерфейса пользователя оповещает загорающийся синим цветом индикатор. Никаких органов управления на корпусе устройства нет, все настройки осуществляются в софте.

В комплекте с картой идет руководство пользователя, диск с драйверами и переходник для использования выхода на наушники в режиме оптического выхода.

В качестве преобразователя используется AC’97-кодек VIA VT1616.

Измерения в RMAA

Device: ASIO 2.0 — MAYA EX5 CE

Features:
Input channels: 2
Output channels: 6
Input latency: 541
Output latency: 541
Min buffer size: 128
Max buffer size: 2048
Preferred buffer size: 256
Granularity: -1
ASIOOutputReady — supported

Sample rate:
8000 Hz — not supported
11025 Hz — not supported
16000 Hz — not supported
22050 Hz — not supported
32000 Hz — not supported
44100 Hz — supported
48000 Hz — supported
88200 Hz — not supported
96000 Hz — not supported
176400 Hz — not supported
192000 Hz — not supported

Input channels:
channel: 0 (Аудио устройства USB 1) — Int32LSB
channel: 1 (Аудио устройства USB 2) — Int32LSB
Output channels:
channel: 0 (Аудио устройства USB 1) — Int32LSB
channel: 1 (Аудио устройства USB 2) — Int32LSB
channel: 2 (Аудио устройства USB 3) — Int32LSB
channel: 3 (Аудио устройства USB 4) — Int32LSB
channel: 4 (Аудио устройства USB 5) — Int32LSB
channel: 5 (Аудио устройства USB 6) — Int32LSB

Аналоговый выход

16 бит 44.1 кГц

Audiotrak Maya EX5 CE -> Audiotrak Maya EX5 CE

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ +0.03, -0.26 Очень хорошо
Уровень шума, дБ (А) -79.6 Средне
Динамические диапазон, дБ (А) 79.6 Средне
Гармонические искажения, % 0.013 Хорошо
Гармонические искажения + шум, дБ(A) -71.1 Средне
Интермодуляционные искажения + шум, % 0.031 Хорошо
Взаимопроникновение каналов, дБ -67.4 Хорошо
Интермодуляции на 10 кГц, % 0.033 Хорошо
Общая оценка   Хорошо

Общая оценка: Хорошо (подробнее)

Наши измерения заявленные производителем параметры устройства.

Панель управления

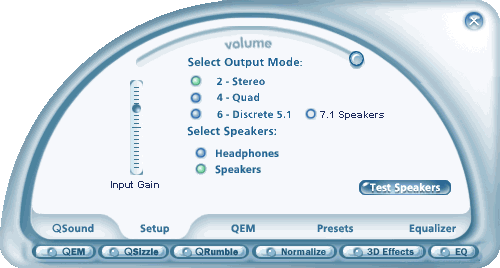

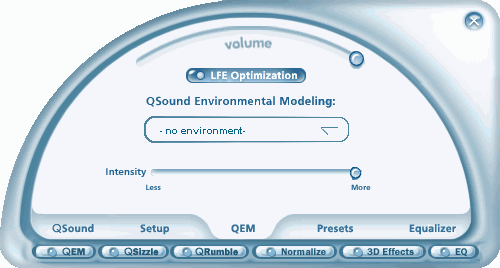

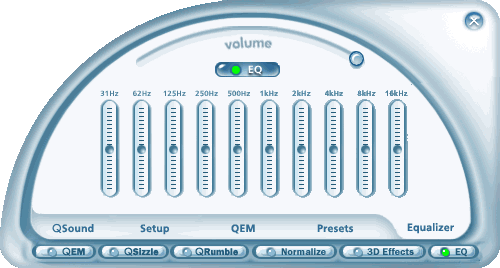

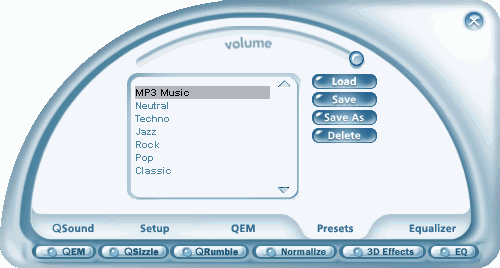

Панель управления картой выполнена в одном окне причудливой формы и включает в себя пять вкладок с различными настройками.

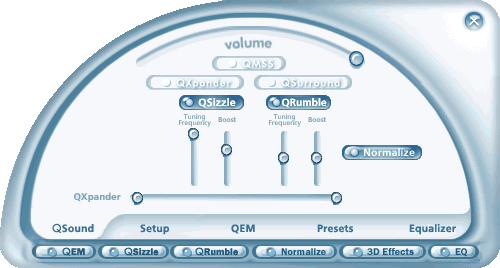

Стоит отметить, что в таком достаточно специфическом устройстве производитель использует полноценную програмную поддержку QSound.

Диагностика в RightMark3DSound v2.3

Device: QVE for MAYA EX5 (qveEX5.sys)

Features:
DirectSound 2D Hardware: Yes
DirectSound 3D Hardware: Yes
EAX 1.0: Available
EAX 2.0: Available
EAX 3.0: N/A
EAX 4.0: N/A
EAX 5.0: N/A

Rates:
dwMinSecondarySampleRate 5000
dwMaxSecondarySampleRate 48000

Free buffers stats:
dwFreeHw3DAllBuffers 63
dwFreeHw3DStaticBuffers 63
dwFreeHw3DStreamingBuffers 63
dwFreeHwMixingAllBuffers 63
dwFreeHwMixingStaticBuffers 63
dwFreeHwMixingStreamingBuffers 63

Max buffers stats:
dwMaxHwMixingAllBuffers 64
dwMaxHwMixingStaticBuffers 64
dwMaxHwMixingStreamingBuffers 64
dwMaxHw3DAllBuffers 64
dwMaxHw3DStaticBuffers 64
dwMaxHw3DStreamingBuffers 64

Misc stats:
dwFreeHwMemBytes 0
dwTotalHwMemBytes 0
dwMaxContigFreeHwMemBytes 0
dwUnlockTransferRateHwBuffers 0
dwPlayCpuOverheadSwBuffers 0

При работе под интерфейсом ASIO драйвера автоматически определяют и устанавливают требуемую частоту дискретизации. Смена размера ASIO-буфера также происходит без проблем, однако это можно проделать только через ASIO Control Panel.

В целом, звучание Audiotrak Maya EX5 CE по качеству сравнимо с звуковыми картами Creative Audigy2. Произведенное сравнение звучания в наушниках Beyerdynamic DT250 и на акустике Microlab SOLO-6 не выявило заметного преимущества карты Audigy2. Таким образом, устройство Audiotrak Maya EX5 CE можно вполне рассматривать как альтернативу интегрированному звуку на базе AC’97-кодека. Вместе с тем, очевидным преимуществом Maya EX5 CE является удобство использования. Все разъемы расположены удобно на виду. Разъем для наушников выполнен отдельно, что позволяет не производить дополнительную перекоммутацию при подключении наушников. Карта одновременно поддерживает профессиональный интерфейс ASIO и имеет полноценную программную поддержку QSound.



Cредняя цена по Москве на Audiotrak Maya EX5 CE составляет Н/Д(0)



Внешнее звуковое USB-устройство Audiotrak Maya EX5 предоставлено на тестирование дистрибуторским центром PROAUDIO.RU
