Исследование чувствительности компьютерных TV-тюнеров (часть 16)

Compro VideoMate P350, Compro VideoMate T750, Items ITV500 и Leadtek WinFast TV2000XP Global


Всякий прогресс идет извилистым путем.
Лион Фейхтвангер

Отрицательное отношение к полупроводниковым ВЧ-блокам, бытовавшее ещё год-два назад, постепенно сменилось настороженным любопытством, за которым последовало закономерное безразличие к типу приёмника. Индустрия признала нововведение, поставив селекторы этого типа в один ряд с ВЧ-блоками классической компоновки. Несмотря на то, что лавры первопроходцев достались другим, заслуги калифорнийской компании Xceive Inc. в популяризации полупроводниковых приёмников трудно переоценить, ВЧ-блоки этого производителя сначала позволили заговорить о реальной конкуренции с классическими, а затем стали уверенно вытеснять последние. Доказательством этому служит то, что уже в пятой статье нашего цикла тюнеры на их базе составляют три четверти (!) всех устройств, участвующих в тестах.

Познакомимся с участниками сегодняшнего тестирования.

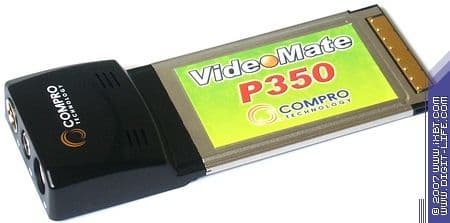

Compro VideoMate P350 представляет собой TV- и FM-тюнер с интерфейсом PCMCIA. Полупроводниковый ВЧ-блок Xceive XC2028, 9-битный АЦП Philips SAA7135HL/203.

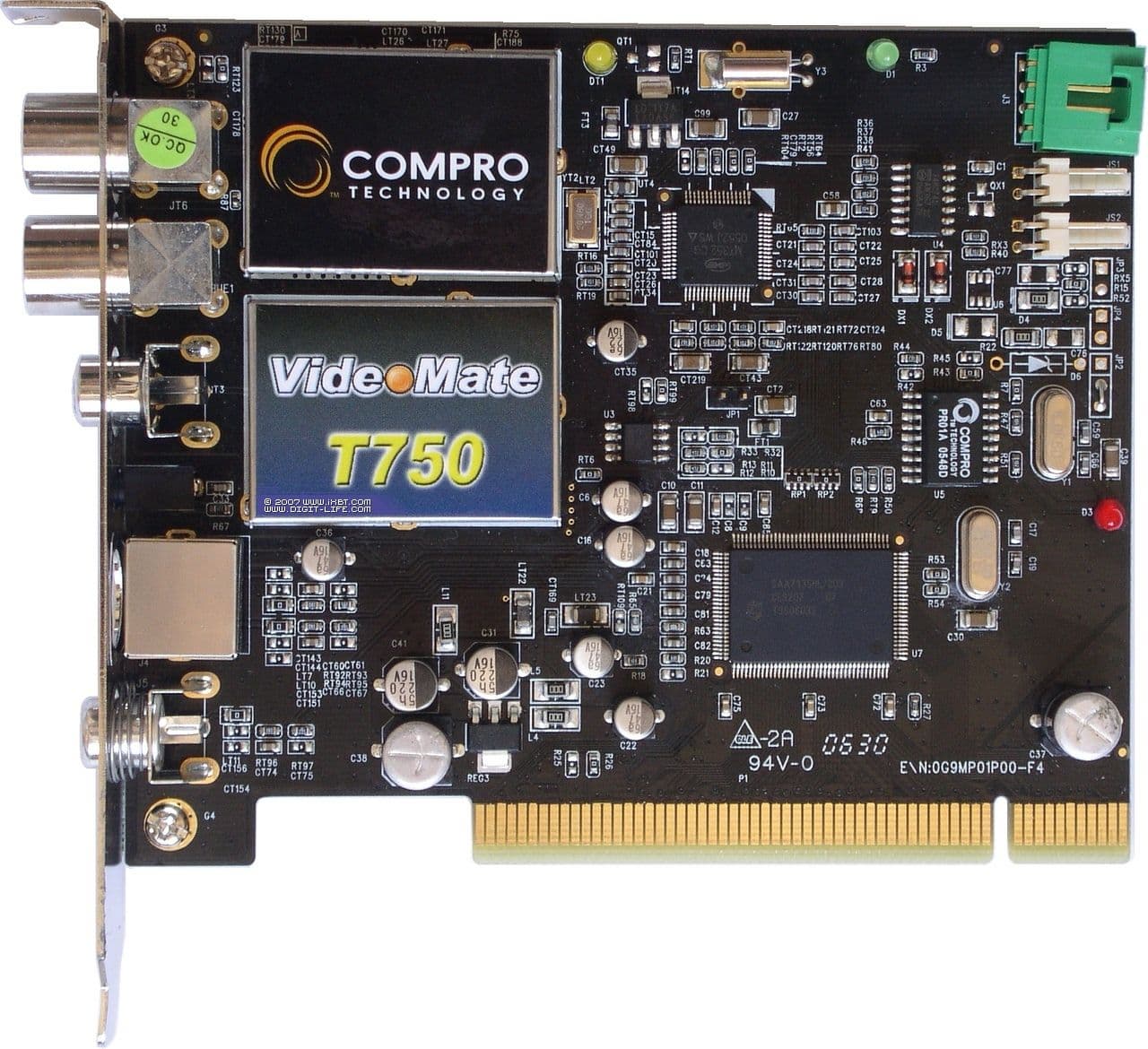

Compro VideoMate T750 — гибридный TV- и FM-тюнер с двумя независимыми приёмниками. Аналоговый селектор Xceive XC2028, цифровой Quantek QT1010, 9-битный АЦП Philips SAA7135HL/203, COFDM демодулятор Zarlink MT352.

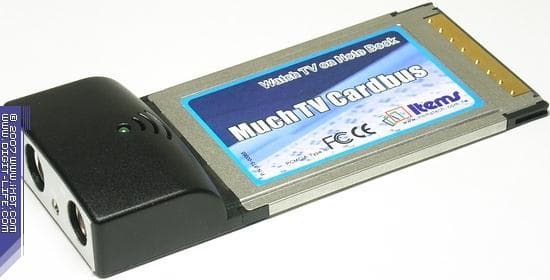

Items ITV500 — TV- и FM-тюнер начального уровня с интерфейсом PCMCIA. Полупроводниковый селектор Philips TDA8275AC1 + демодулятор Philips TDA8290, 9-битный АЦП Philips SAA7135HL/101.

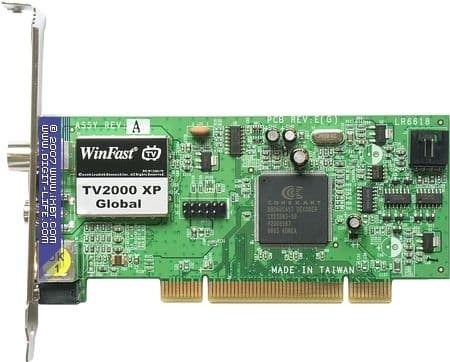

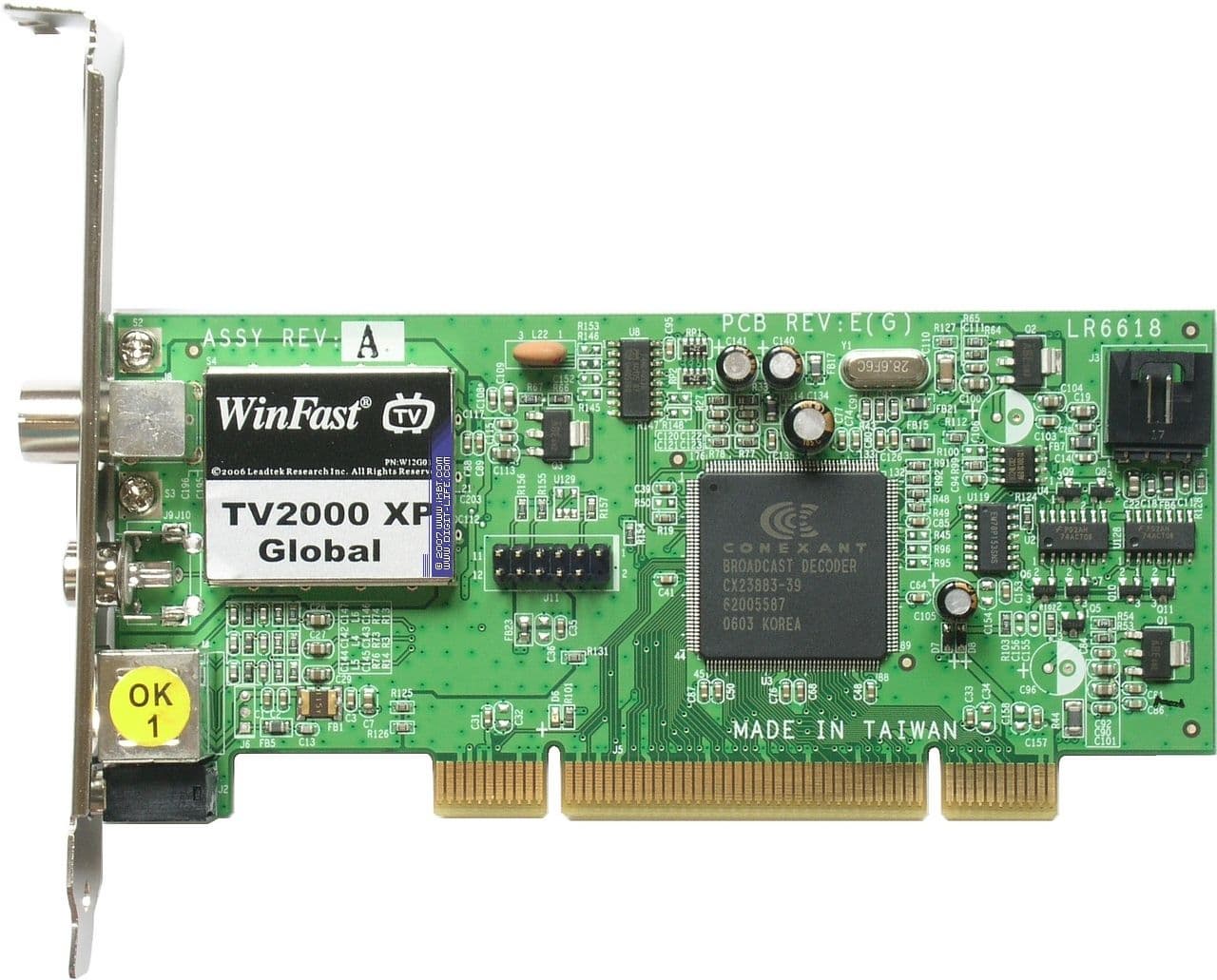

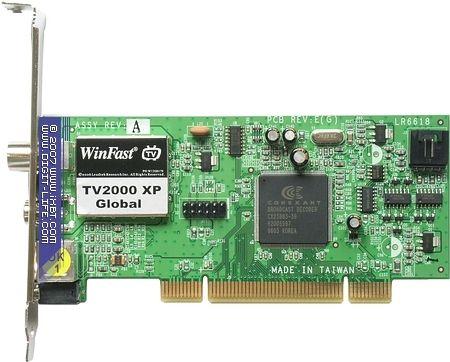

Leadtek WinFast TV2000XP Global — низкопрофильный TV- и FM-тюнер, младшая модель в линейке. Полупроводниковый селектор Xceive XC2028, 10-битный АЦП Conexant CX23883-39.

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвященными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестовых компьютеров

  • Процессор Intel Core 2 Duo E6420
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

  • Ноутбук Asus A6J
  • Intel Core Duo Processor T2300 (1.66 GHz)
  • Mobile Intel 945 PM Express Chipset
  • ATI Mobility Radeon X1600 128 МБ VRAM
  • 80 ГБ HDD
  • 512 МБ DDR2 RAM
  • Операционная система Windows XP Home (SP2) RUS

Информацию о возможном влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

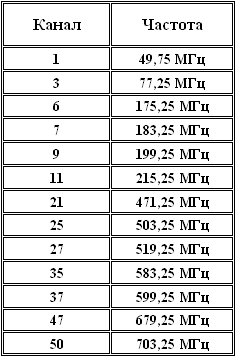

Список эфирных каналов, теоретически способных влиять на результаты измерений



Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами, на основании представленных далее данных.

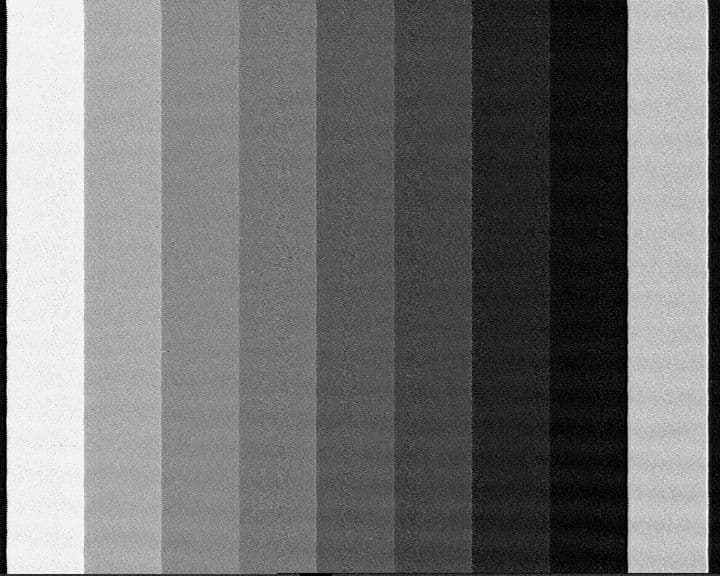

Традиционно приведем несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнем с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ).









Редкостное единодушие. За пределы приемлемых значений ОСШ не выбивается ни один из участников, разве что, результаты Items ITV500 в дециметровом диапазоне находятся в опасной близости от границы комфортного просмотра, что не оставляет свободы маневра для тестирования в условиях ослабленного сигнала.

Отсутствие на графике этого тюнера значений на последних каналах дециметрового диапазона обусловлено неустойчивой работой ВЧ-блоков от Philips и некоторых других производителей в этих условиях. На приёмниках от Xceive этот эффект проявляется крайне редко.

Ослабляем сигнал на 20 дБ при помощи переходника-аттенюатора соответствующего номинала.









Ослабление сигнала вносит разброд и шатания в стройные ряды. В полном соответствии с предварительными результатами, сформулированными в соответствующем обзоре, Items ITV500 пересекает границу комфортного просмотра. При этом в дециметровом диапазоне разрыв ОСШ с остальными участниками, продемонстрировавшими не слишком отличающиеся друг от друга неплохие, в целом, показатели, превышает 10 дБ (!). На метровых каналах неожиданно спотыкается Compro VideoMate T750, отличившийся провалами на 111,25 МГц, 196,25 МГц и 231,25 МГц, возможно, вызванными влиянием системных параметров.

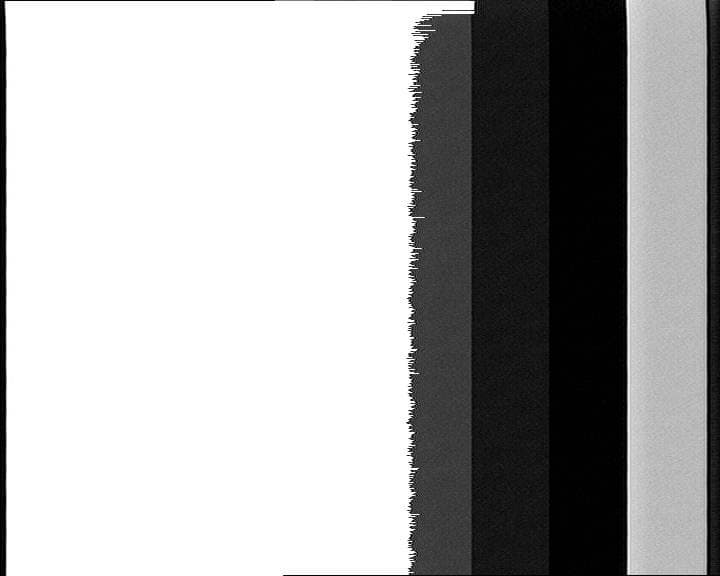

Compro VideoMate P350 стал единственным из присутствующих тюнеров, оснащённых АЦП от Philips, воздержавшимся от демонстрации эффекта «вертикальных полос», свойственного этим микросхемам.

Интересно, что, несмотря на абсолютные значения ОСШ, каналов с этим эффектом у Compro VideoMate T750 оказалось больше, нежели у Items ITV500.

Выводы

Объективно лучшим по результатам этого теста становится Compro VideoMate P350, но отставание Leadtek WinFast TV2000XP Global не является существенным. Несмотря на ряд шероховатостей, работу Compro VideoMate T750 можно признать удовлетворительной. Что же касается Items ITV500, то выводы, изложенные в обзоре, получили ещё одно подтверждение, так что, эта модель, по-прежнему, не рекомендуется к приобретению.

Согласно устоявшейся традиции, приведём список выводов и рекомендаций:

  • Современные полупроводниковые ВЧ-блоки способны обеспечить качество работы, как минимум, сравнимое с классическими приёмниками
  • Хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера
  • Вероятность столкнуться со «слабым местом» того или иного тюнера невелика, учитывая достаточно слабую насыщенность нашего эфира, тем не менее, при покупке тюнера, лучше это учитывать
  • Дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала
  • Тюнеры на базе АЦП от Philips значительно более склонны к эффекту «вертикальных полос», по сравнению с решениями от других производителей
  • Аппаратные средства борьбы с шумом, реализованные в некоторых микросхемах, могут существенно влиять на ОСШ
  • При наличии нестандартного антенного разъёма, используемый переходник способен оказать влияние на качество приёма
  • Параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала
  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Качественный блок питания является одним из параметров, от которых зависит работа TV-тюнера
  • Чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями


Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker
