Цифровой телевизионный DVB-T2-ресивер Mezzo M7802T2

с оригинальной локализацией и обучаемым пультом ДУ
«Владею русским со словарем, французским, хинди, испанским, банту и другими с переводчиком»
Владимир Колечицкий

Переход с аналогового телевизионного вещания на цифровое стандарта DVB-T2 стал причиной спроса на автономные TV-тюнеры (в дальнейшем будем пользоваться устоявшимся термином «ресиверы»), подключаемые к телевизорам или мониторам посредством HDMI или композитного интерфейса (в некоторых моделях реализованы SCART и/или компонентный YPbPr-выходы). Кроме парка телевизоров либо без поддержки цифрового эфирного вещания, либо с поддержкой первой версии DVB-T, в число которых входят и актуальные с точки зрения диагоналей и разрешений модели, причиной для покупки устройств этого класса является возможность записи, в том числе по расписанию, и воспроизведения телевизионных передач.

Ранее мы уже рассмотрели некоторые модели, в частности, BBK SMP137HDT2, Kaskad VA2206HD, Openbox T2-02HD mini, Openbox T2-02M HD и World Vision T37. Некоторые из них имеют уникальные особенности (в частности, можно отметить программную поддержку ресиверов Openbox), однако устройство под названием Mezzo M7802T2, разработанное при непосредственном участии ООО «Новекс» из Новосибирска, о котором пойдет речь в этом обзоре, выделяется и среди таких конкурентов.

Комплект поставки

Синяя коробка с изображением ресивера снабжена пояснительными надписями на русском языке и логотипами поддерживаемых стандартов.

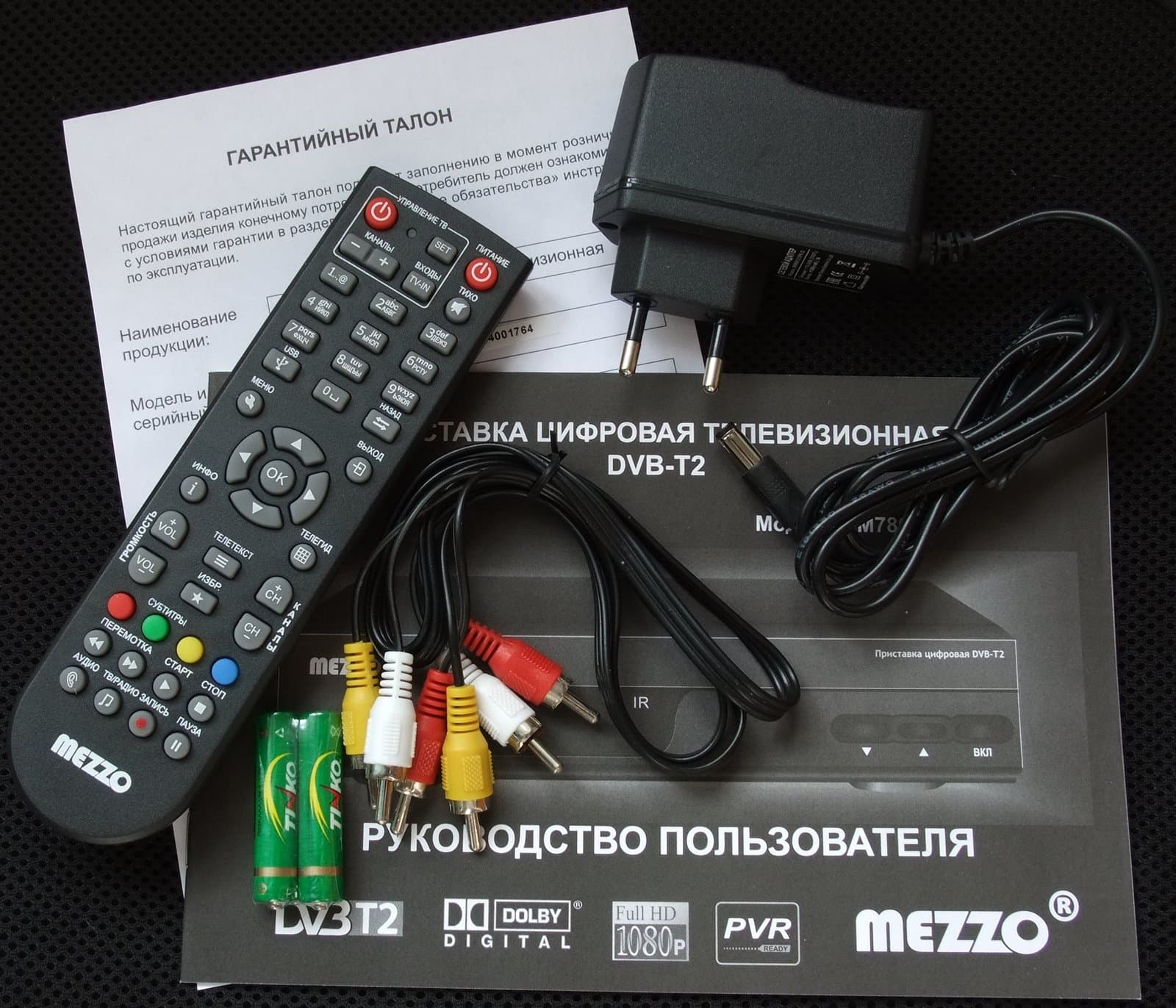

Кроме самого приемника в комплект входят:

  • пульт ДУ;
  • адаптер питания с выходными параметрами 12 В (стаб.) 1 А;
  • композитный кабель 3 RCA — 3 RCA для аналогового подключения видео- и аудиосигнала;
  • руководство пользователя;
  • гарантийный талон.

Конструкция и спецификации

Производителем заявлены следующие особенности Mezzo M7802T2:

  • поддержка стандарта DVB-T2;
  • поддержка работы режимов Single PLP и Multi PLP;
  • диапазон принимаемых частот: 174—230 МГц, 470—862 МГц;
  • чувствительность: −80...−20 дБм;
  • видеодекодер — ISO/IEC 13818-2 MPEG-2, T2MI;
  • профили — MPEG-2: MP@HL, MP@ML H.264 ISO/IEC14496-10: HP@L4.1, MP@L3.0 для SD и HD VC-1 WMV-9: AP@L3, AP@L1 для SD и HD;
  • соотношение сторон кадра — 4:3, 16:9;
  • разрешение — 480i/480p/576i/576p/720p/1080i/1080p;
  • аудиодекодер — MPEG-1 (Layer I/II/III), MPEG-2 (LayerI/II) , AAC LC, HEAAC v1, v2, AC3. 32, 44,1, 48 кГц
  • режимы каналов — стерео, левый на оба выхода, правый на оба выхода;
  • HDMI 1.3a HDCP;
  • размах аудиосигнала — 1 В пиковое на нагрузке 600 Ом;
  • цифровая скорость S/PDIF — 115,2 Кбит/с;
  • питание — 12 В, 1 А (возможно питание от автомобильной бортовой сети 11,7—14,5 В);
  • потребляемая мощность: не более 10 Вт, в дежурном режиме не более 0,8 Вт;
  • встроенный медиаплеер с полным комплектом кодеков, включая MKV, Dolby AC3;
  • поддержка накопителей USB 2.0 до 2 ТБ;
  • форматы изображений — jpg bmp png, tif, tiff, gif (non interlaced);
  • форматы видео — mpg, mpa, mpe, mp2, vob, dat, mjpeg, ts, mts, m2ts, avi, vid, xvid, divx, mp4, m4a, mov, mkv, asf, wmv, wma, mp4s, rm, rmv, rmvb, ogg;
  • форматы аудио: mp3, ogg, ac3, eac3, aac, flac, wma, wma pro, dmp, lpcm, ima-adpcm, ms-adpcm, lbr.

Размеры устройства составляют 168×90×36 мм, вес 245 г.

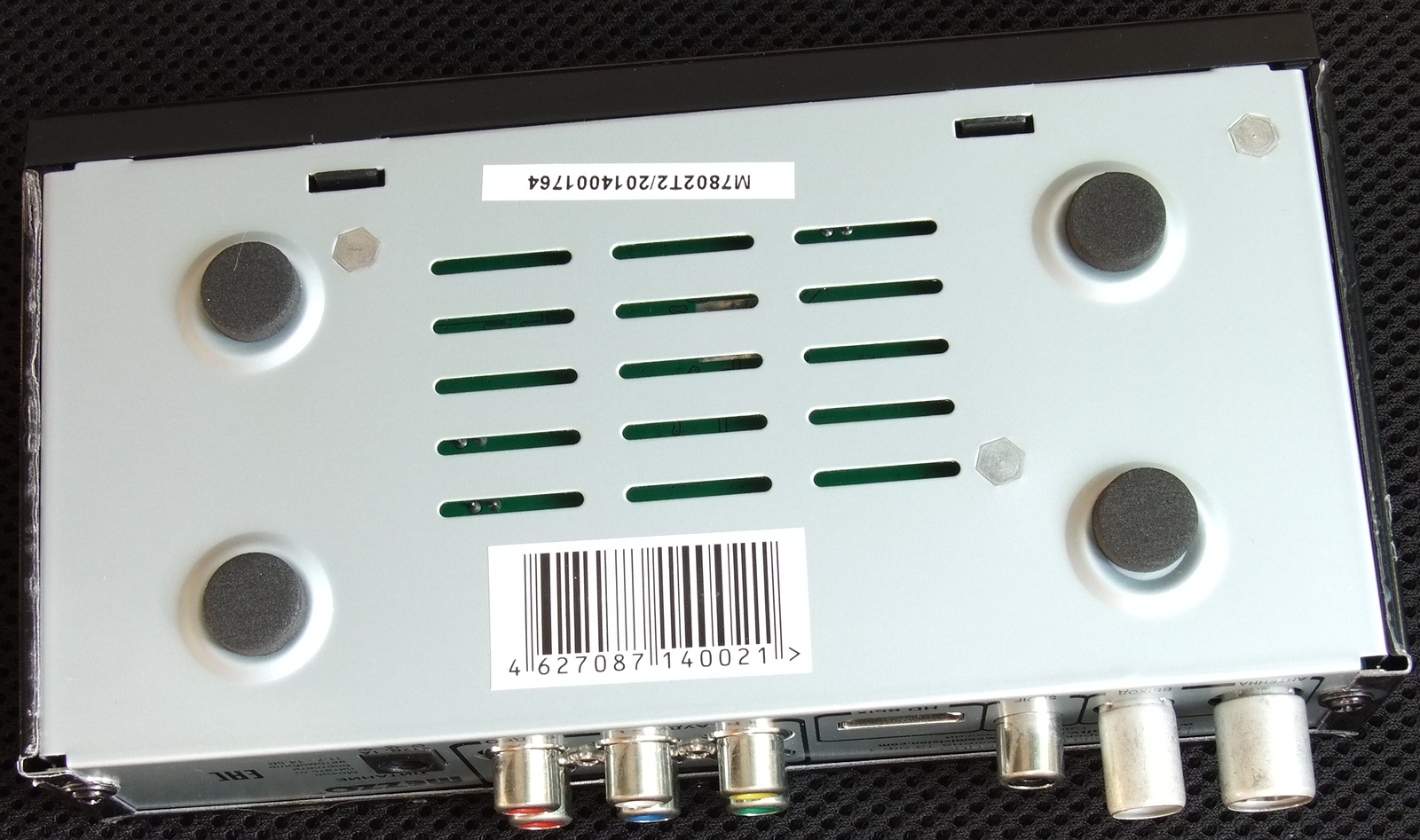

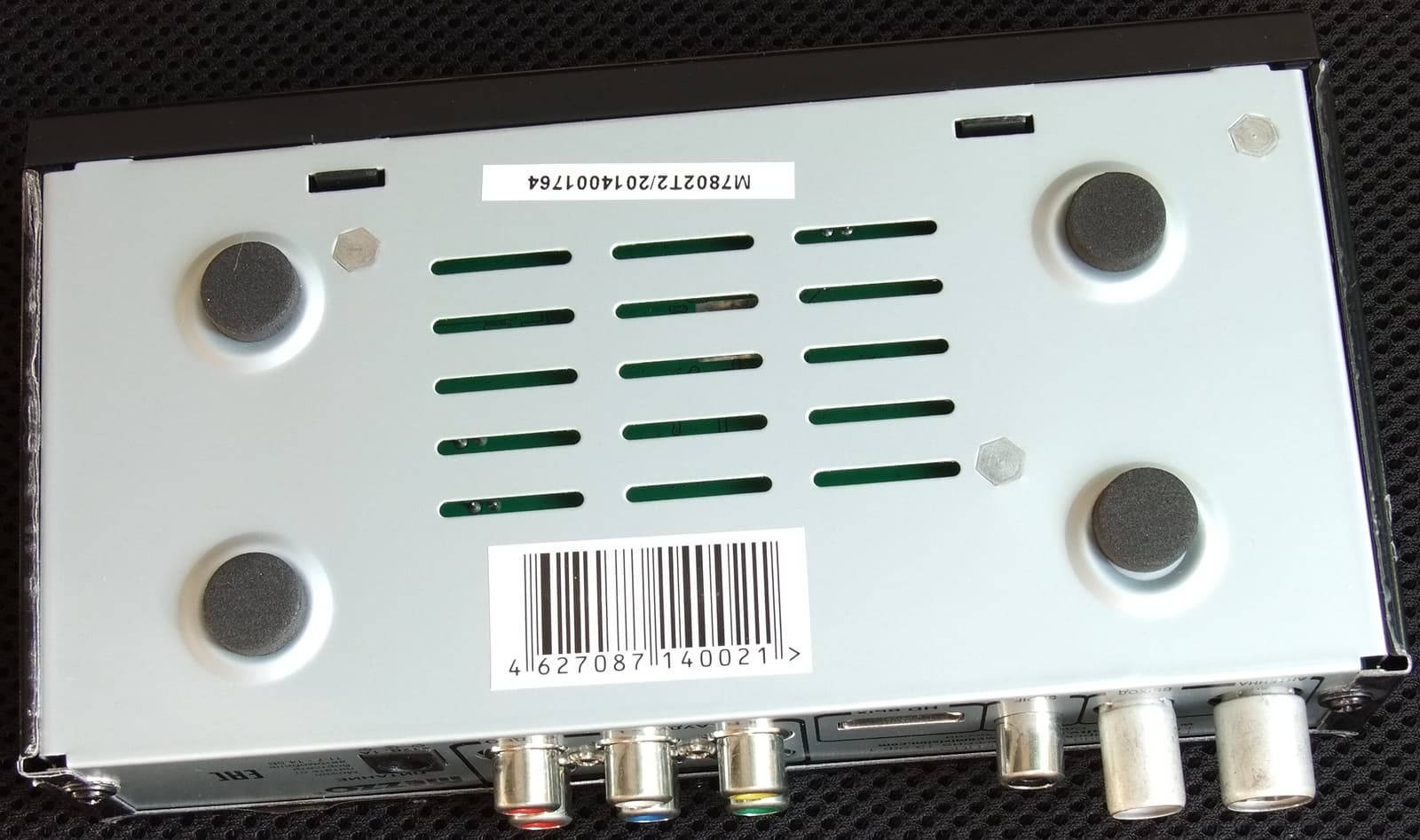

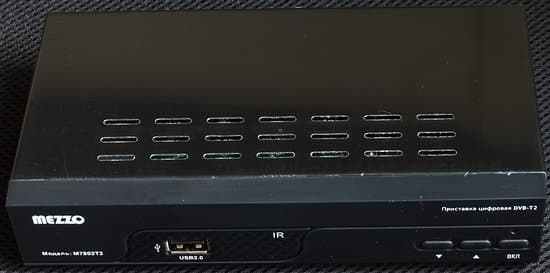

Mezzo M7802T2 имеет металлический корпус, снабженный крупными отверстиями для вентиляции сверху и снизу.


Верхняя крышка покрыта защитной пленкой, не перекрывающей доступ к вентиляционным отверстиям, в нижней части находятся 4 круглые прорезиненные ножки.

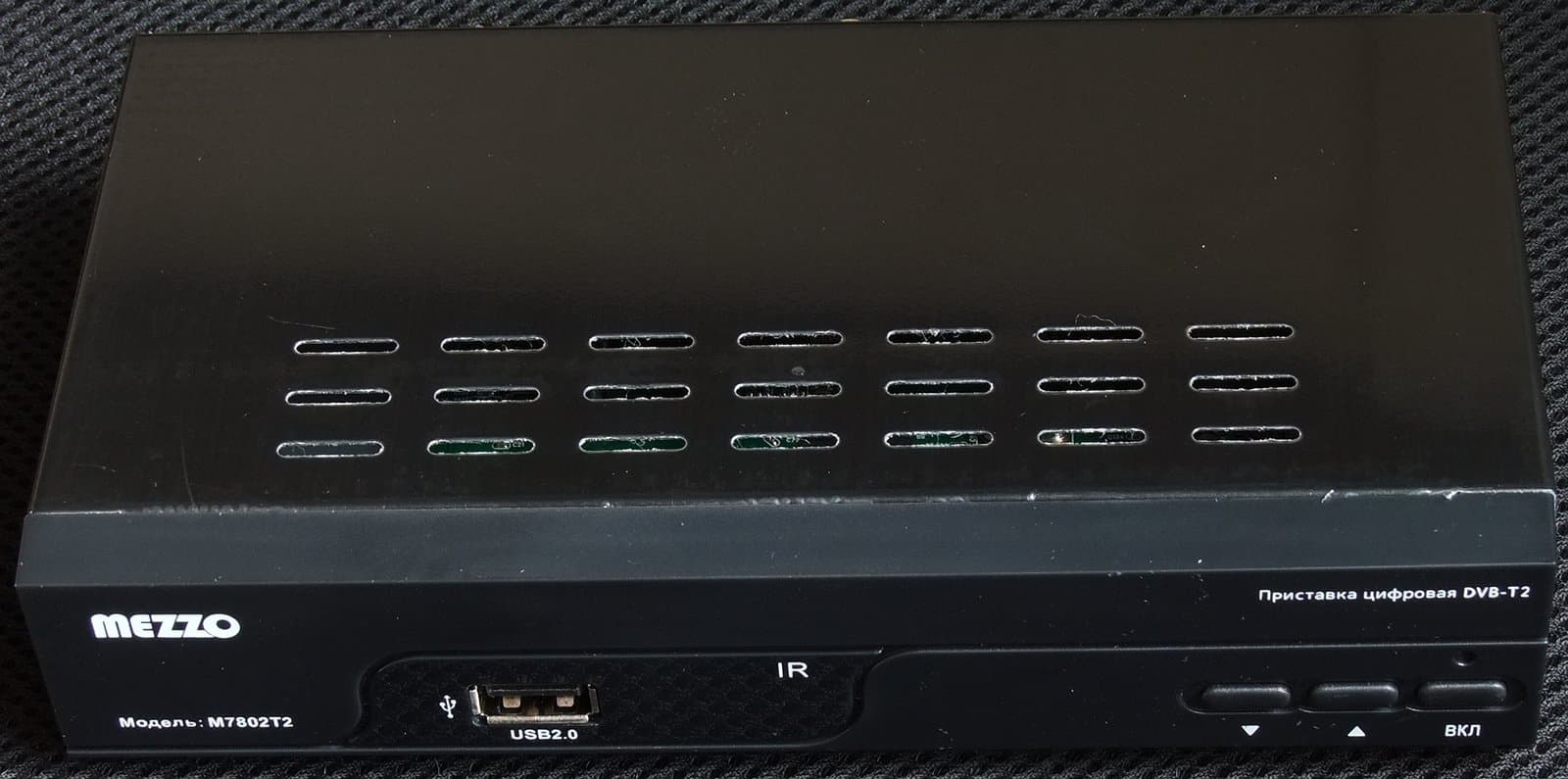

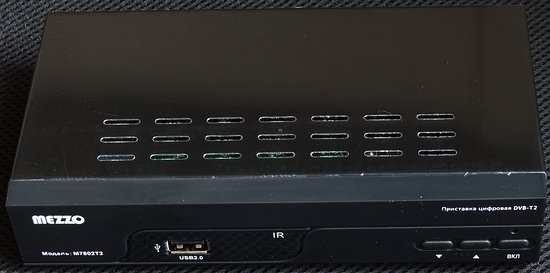

Передняя панель выполнена из маркого глянцевого пластика, на ней расположены разъем USB, ИК-датчик, светодиодный индикатор (красный в режиме ожидания, зеленый во время работы), а также кнопки переключения каналов и включения ресивера.

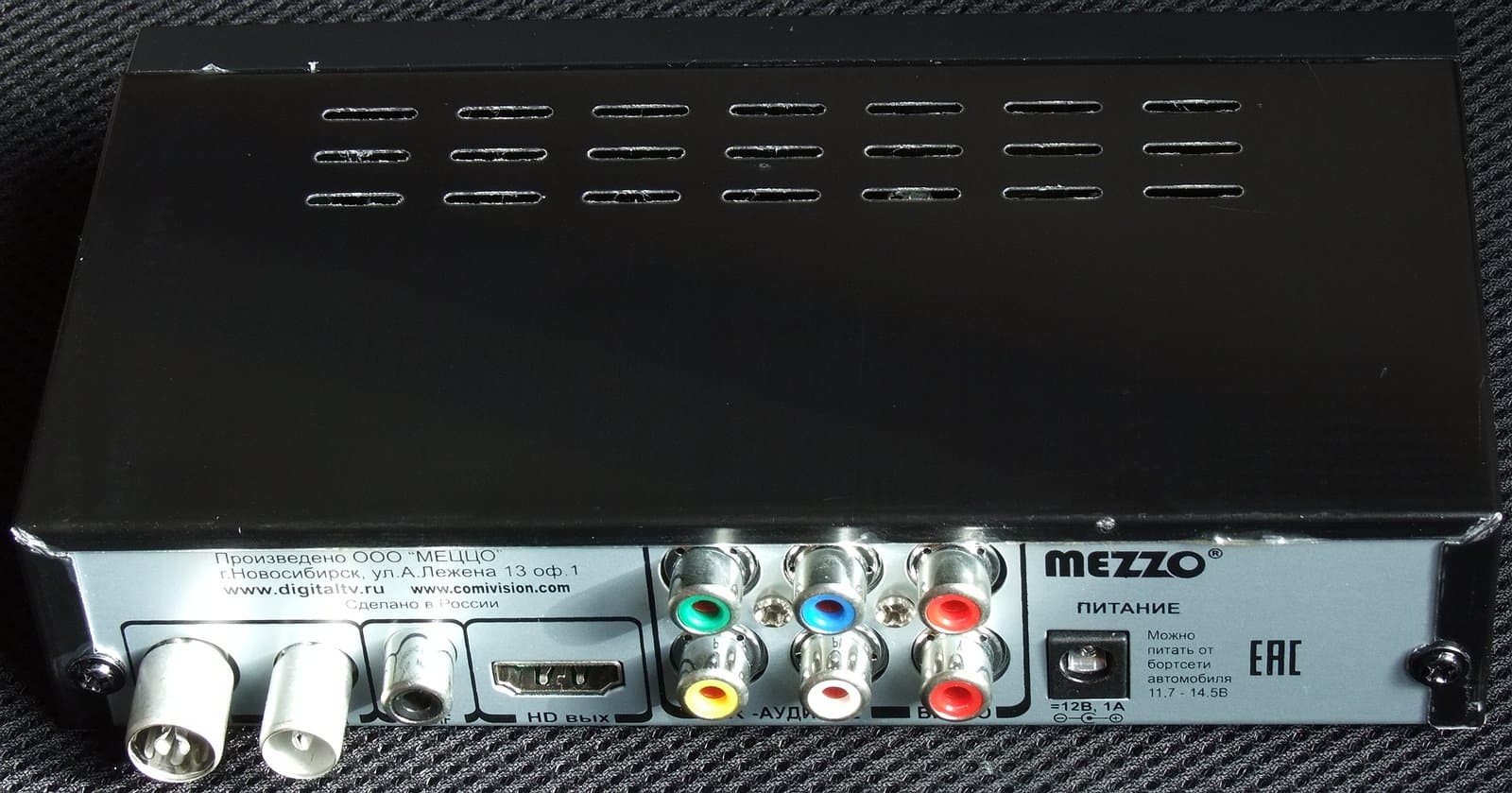

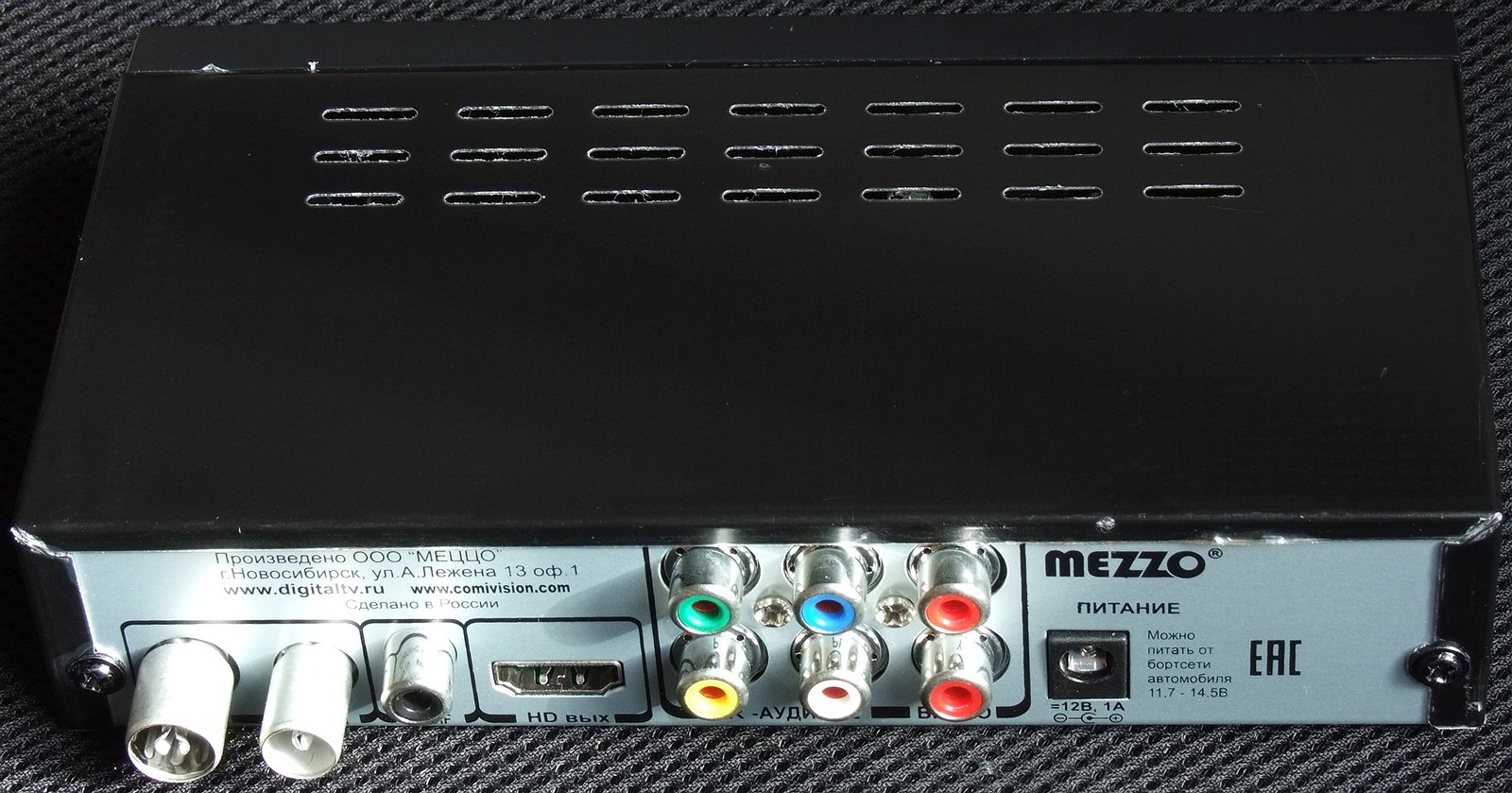

На задней панели находятся входной и выходной антенные разъемы IEC (ресивер поддерживает сквозное подключение), разъем RCA коаксиального аудиовыхода, разъем HDMI, три разъема RCA компонентного YPrPb-видеовыхода и три разъема RCA для передачи композитного видеосигнала и стереозвука (у тестового экземпляра перепутаны маркировки видеоразъёма и одного из аудиоразъёмов, потому при подключении следует ориентироваться по цвету).

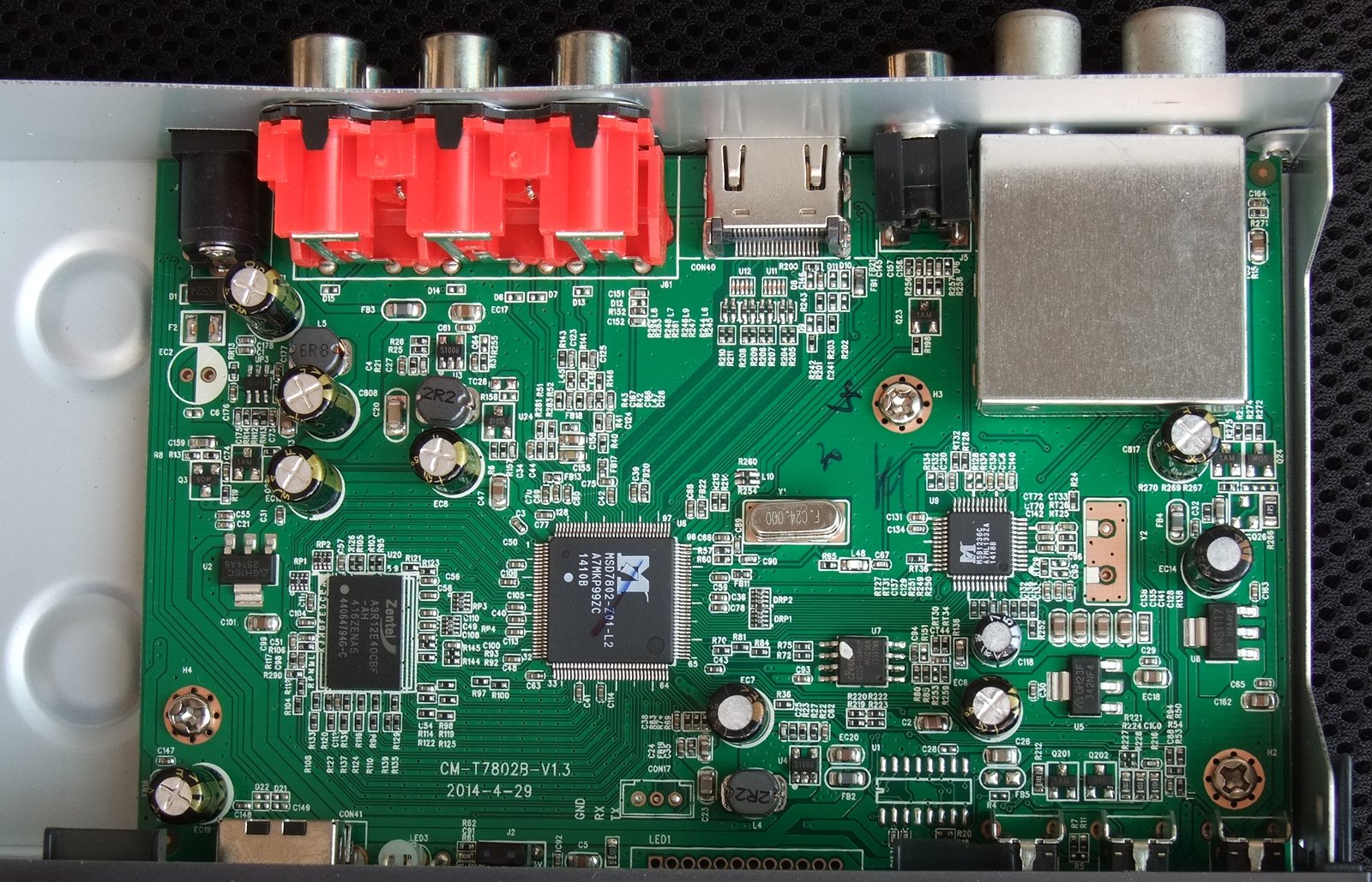

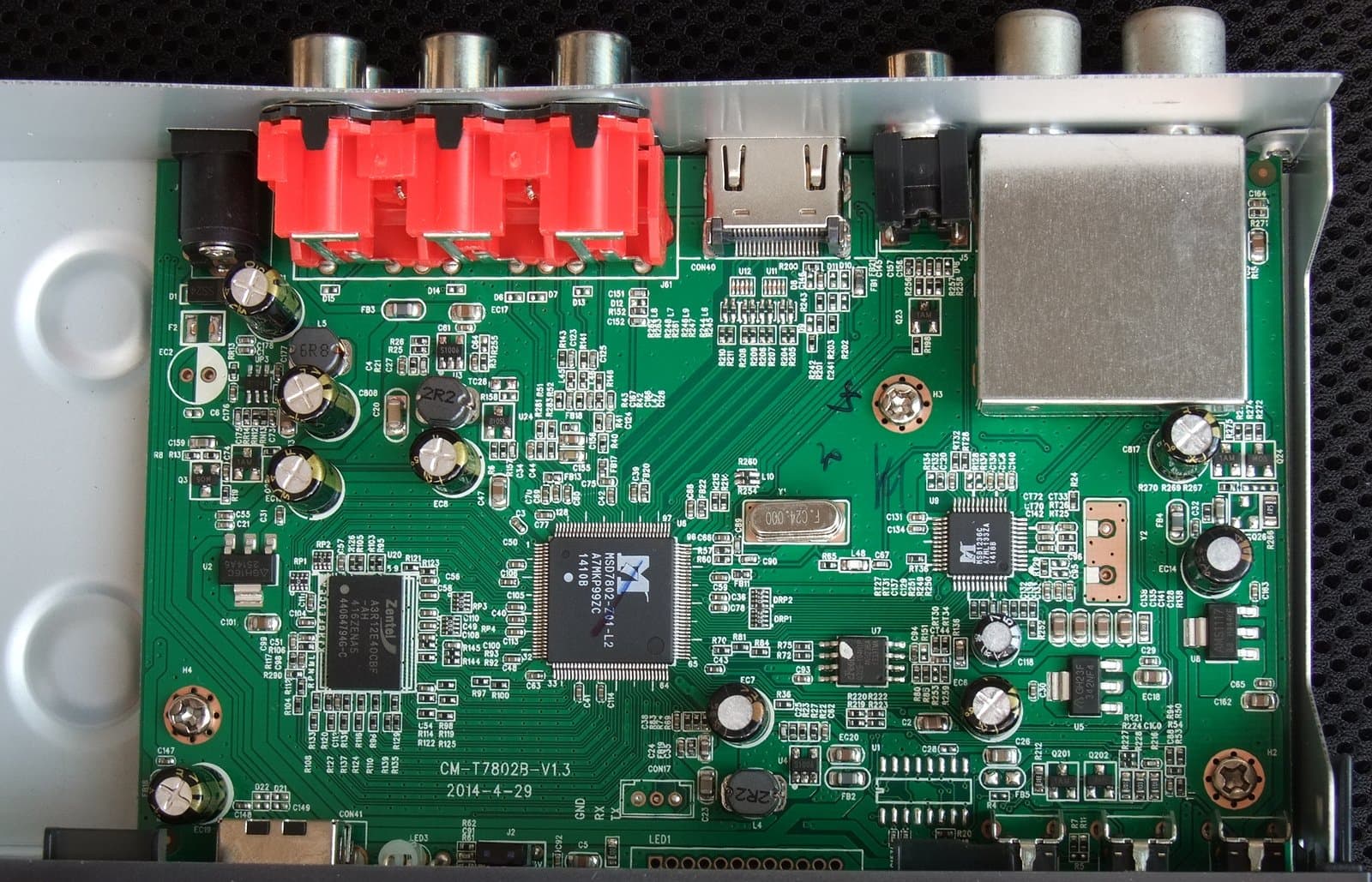

Печатная плата занимает примерно две трети корпуса. Кроме определенного внешнего сходства с Kaskad VA2206HD, Mezzo M7802T2 с этой моделью объединяет использование аппаратной базы одних и тех же производителей.

Однако вместо однокристальной системы (system-on-a-chip, SoC) MSD7T01 с интегрированными демодулятором и памятью в Mezzo M7802T2 установлены микросхемы предыдущего поколения MStar Semiconductor — процессор MStar MSD7802 и демодулятор MStar MSB1236C, обслуживаемые отдельным модулем DDR2-памяти емкостью 64 МБ производства Zentel Electronics.

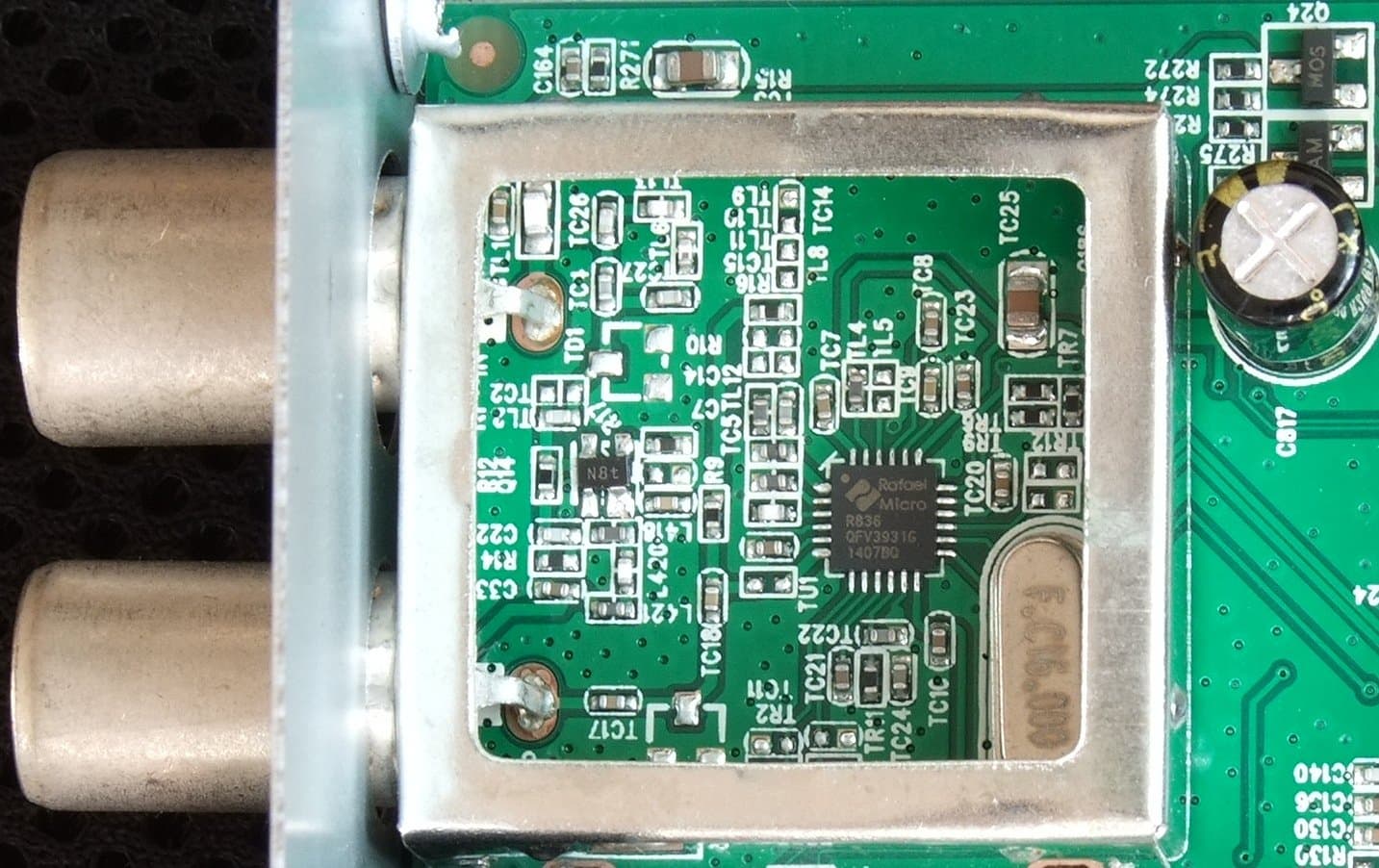

Прием сигнала обеспечивает ВЧ-блок Rafael Micro R836 производства Rafael Microelectronics, закрытый экранирующим кожухом.

Ресивер тестировался с телевизором Samsung LE40B530P7W, для захвата использовались карта AVerMedia Live Gamer HD и композитный вход TV-тюнера AVerTV Express 009 (M798B).

Пульт ДУ

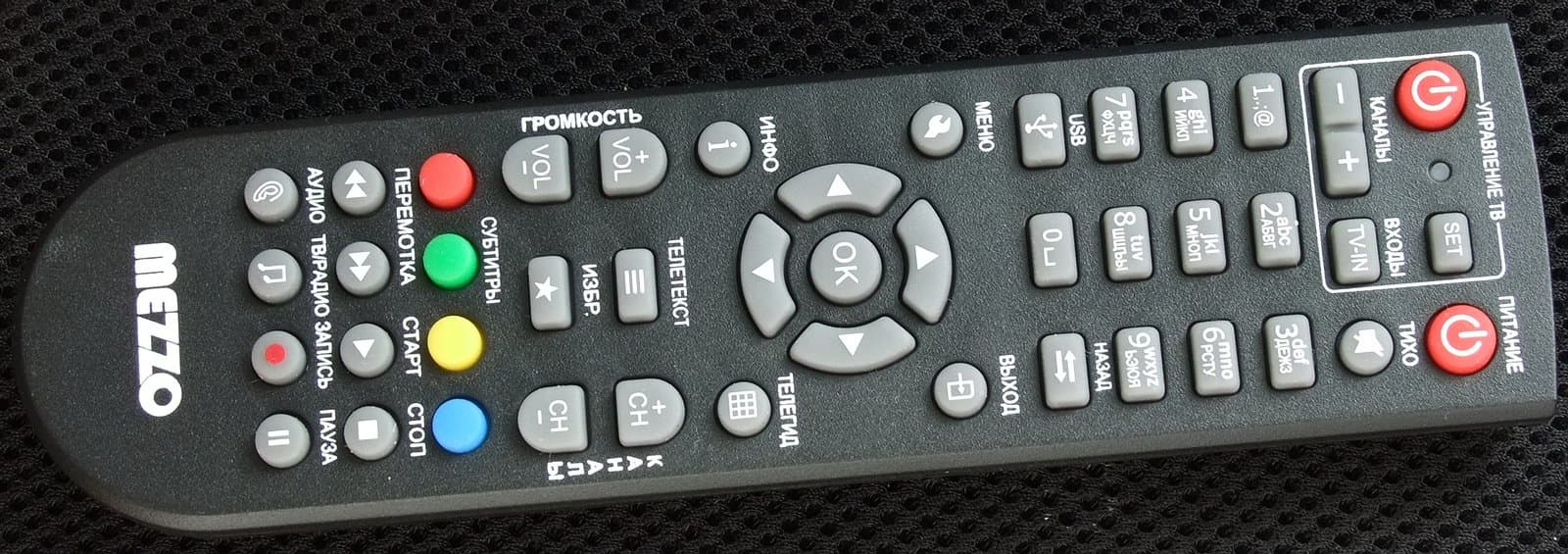

Mezzo M7802T2 комплектуется 46-кнопочным пультом ДУ, 4 кнопки которого являются обучаемыми, что позволяет использовать пульт и для управления телевизором.

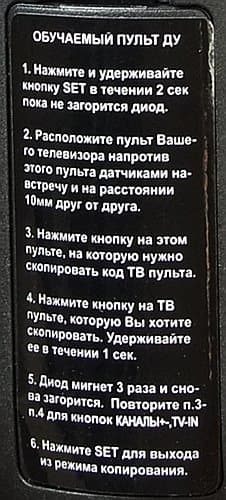

Инструкция по настройке кнопок находится на обратной стороне пульта.

Еще одной уникальной особенностью пульта является полная локализация пояснительных надписей.

В руке пульт лежит удобно, нажатие кнопок информативно, можно отметить оперативный доступ к большинству функций, включая недокументированные: в частности, с актуальными версиями микропрограммного обеспечения красная кнопка переключает режимы соотношения сторон, а синяя вызывает список таймеров.

Пульт работает от двух батареек типоразмера AAA, входящих в комплект поставки.

Настройка дополнительных кнопок для управления телевизором прошла корректно. Память пульта не является энергонезависимой — 15 минут на время замены батареек более чем достаточно, но 30 минут без питания сбрасывают пользовательские настройки, так что резервный комплект не помешает.

Список эфирных каналов при тестировании

Цифровое вещание в Самаре ведется на частотах 522 МГц (первый мультиплекс) и 762 МГц (второй мультиплекс) с технологией MPLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2-сигнале.

Подключение

В устройстве реализовано сквозное подключение антенны, для телевизоров со входом HDMI достаточно соответствующего кабеля, приобретаемого отдельно, в комплект поставки кабель не входит.

Компонентный видеовыход YPrPb поддерживает 1080P (!) при 50 и 60 Гц, что может оказаться полезным при отсутствии свободного HDMI-входа на телевизоре.

Композитный видеовыход и аналоговые аудиовыходы работают одновременно с HDMI, видеорежимы с 50 кадрами в секунду в настройках соответствуют стандарту PAL, с 60 кадрами в секунду — стандарту NTSC.

Настройка

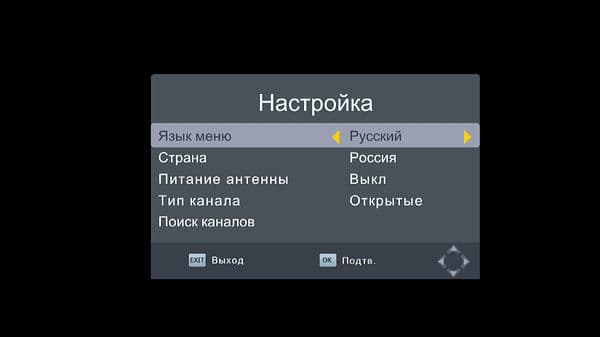

При первом запуске пользователю предлагается выбрать язык меню, регион, задействовать дополнительное питание антенны и начать поиск программ.

Основной графический интерфейс ресивера реализован на базе стандартного интерфейса MStar Semiconductor.

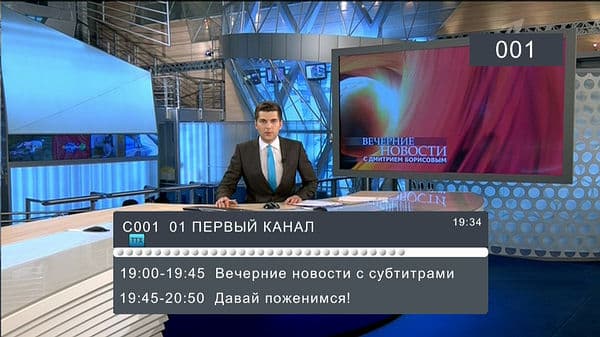

Повторное нажатие на кнопку Инфо выводит дополнительную информацию о передаче и технические параметры, в актуальных прошивках отсутствует шкала уровня сигнала, впрочем, шкалы качества сигнала достаточно для определения условий приема.

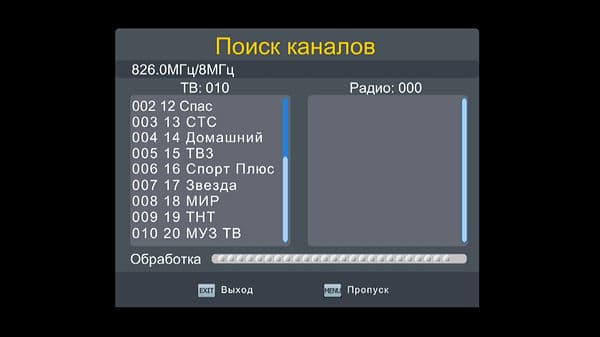

В процессе поиска телевизионные и радиоканалы выводятся на экран отдельными списками, переключение между режимами осуществляется выделенной кнопкой ТВ/Радио на пульте ДУ.

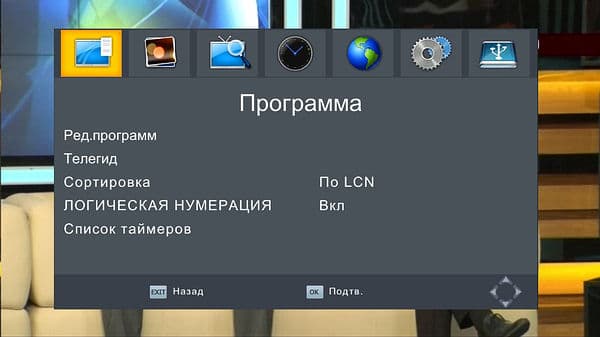

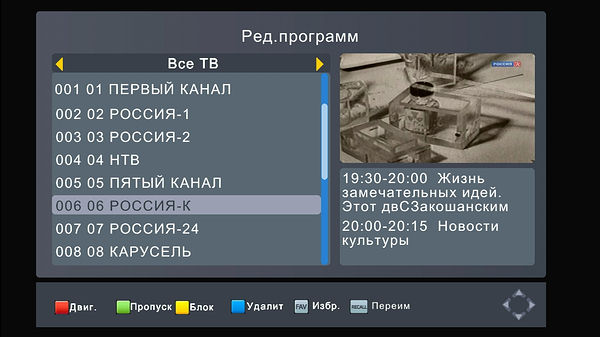

Раздел «Программы» предоставляет доступ к редактору каналов, электронной программе передач (EPG) и к списку таймеров.

Здесь же находится сортировка по уникальным присвоенным номерам LCN с возможностью отключения логической нумерации, по названию, по ServiceID и по частотам.

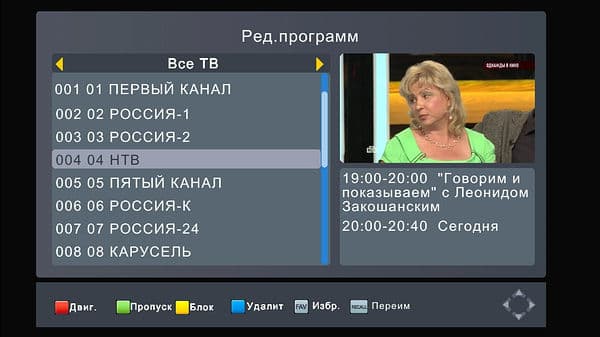

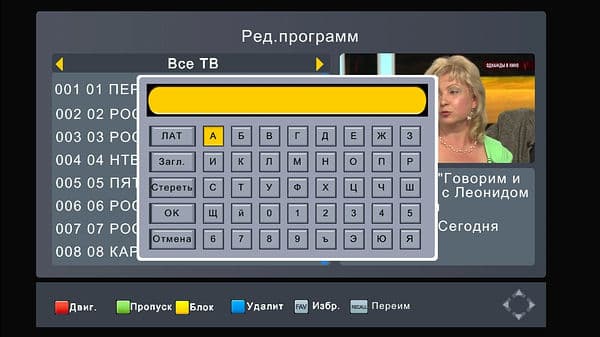

Редактор по умолчанию заблокирован паролем 000000, каналы можно перемещать, пропускать, блокировать, удалять, добавлять в пользовательский список и переименовывать. Реализована экранная клавиатура.

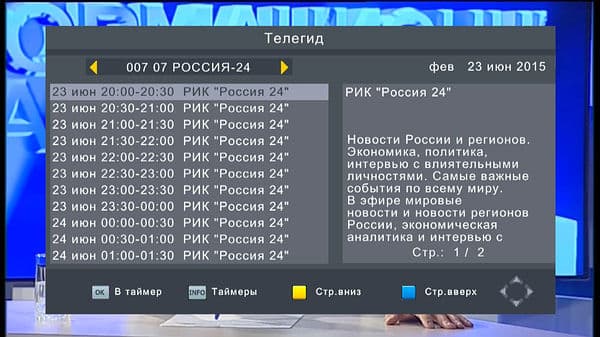

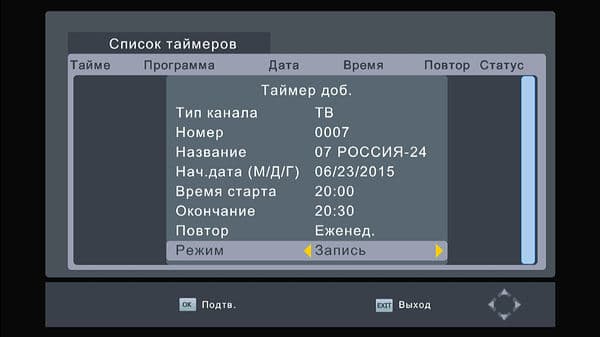

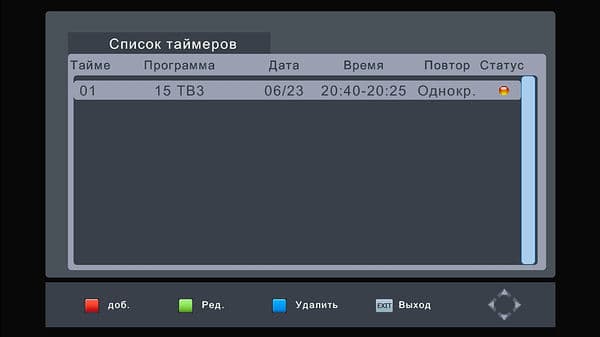

Из расписания возможен переход в планировщик, сравнение с Kaskad VA2206 позволяет отметить хорошее качество локализации.

Поддерживаются однократное, ежедневное и еженедельное задания, запланировать можно как запись, так и просмотр. Во время тестирования устройство стабильно выводилось из режима ожидания и переходило в режим ожидания по завершении активного задания.

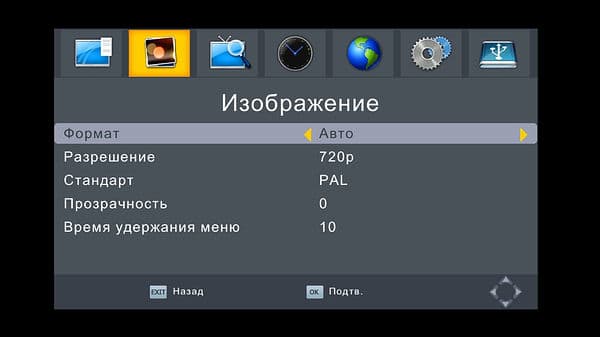

Раздел «Изображение» содержит настройки пропорций экрана, разрешения и телевизионного стандарта (PAL и NTSC), при цифровом подключении поддерживаются режимы только с 50 (PAL) и 60 (NTSC) кадрами в секунду.

Снова отметим локализацию, продвинутого пользователя выбор между режимами «Авто», «16:9 полосы по бокам», «16:9 заполнение», «4:3 конверт», «4:3 заполнение», «4:3 во весь экран», «16:9 широкий» поначалу несколько озадачивает, однако в целом такой перевод является достаточно корректным.

Автоматический режим традиционно не справляется с корректным отображением пропорций, в тестовых условиях наилучшие результаты при цифровом подключении получены в режиме «16:9 полосы по бокам».

Здесь же настраиваются прозрачность и время отображения меню.

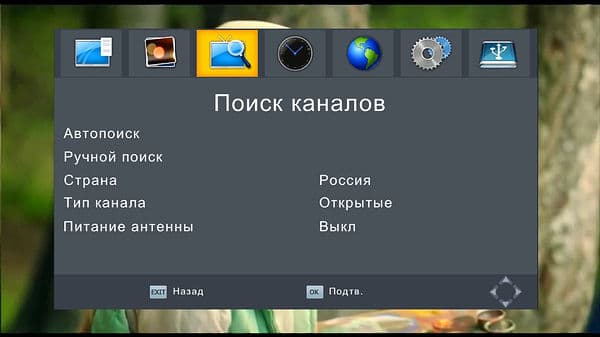

В разделе «Поиск каналов» можно повторить автоматический поиск, сменить регион, включить или выключить дополнительное питание антенны. Фильтрация закодированных каналов в условиях открытого отечественного вещания практического смысла не имеет.

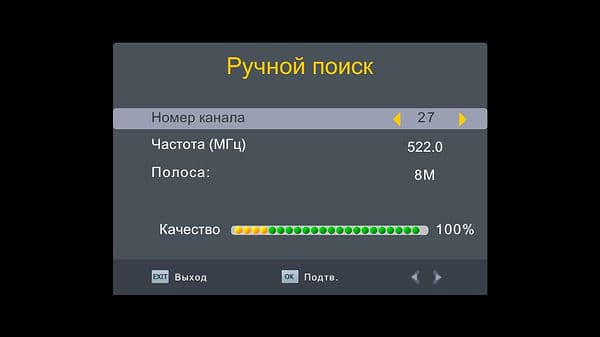

Можно воспользоваться ручным поиском. Значение качества сигнала в процентах отображается сразу после ввода частоты.

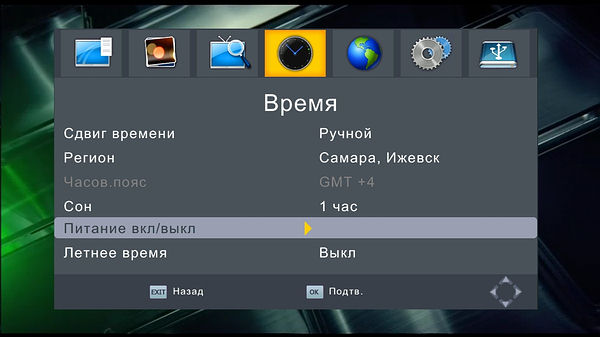

Стандарт DVB-T2 поддерживает передачу времени, в одноименном разделе можно выбрать часовой пояс (в актуальных прошивках корректно отображается часовой пояс Самарского региона, чего не наблюдалось ни у одной из протестированных ранее моделей), регион, а также настроить таймер сна (от 1 до 12 часов с интервалом в 1 час) и время включения/выключения устройства.

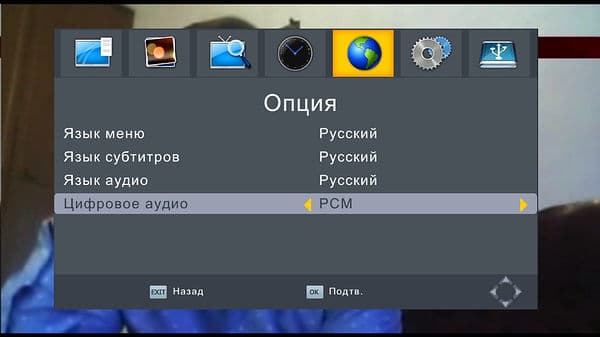

В разделе «Опция» (единственное число выглядит неточностью перевода) находятся языковые настройки меню, субтитров, звуковой дорожки и выбор режима цифрового звука (PCM, RAW, выкл). Mezzo M7802T2 поддерживает декодирование Dolby Digital (AC-3), однако наличие коаксиального аудиовыхода позволяет использовать устройство в качестве медиапроигрывателя и с внешним декодером, не имеющим поддержки HDMI.

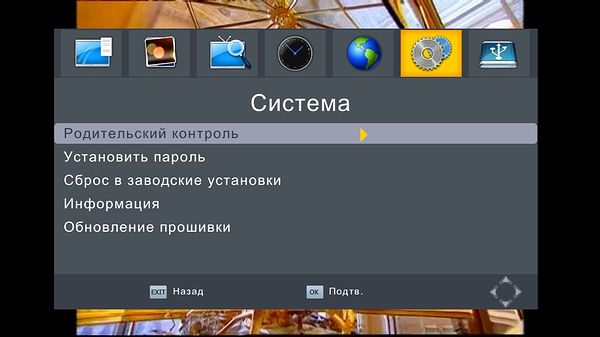

Системные настройки позволяют активировать родительский контроль (от 4 до 18 лет с интервалом в 1 год), установить пароль, восстановить заводские настройки и обновить программное обеспечение.

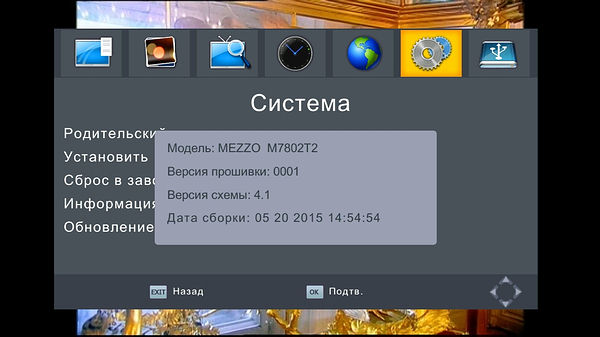

Информация о прошивке нашего экземпляра представлена ниже.

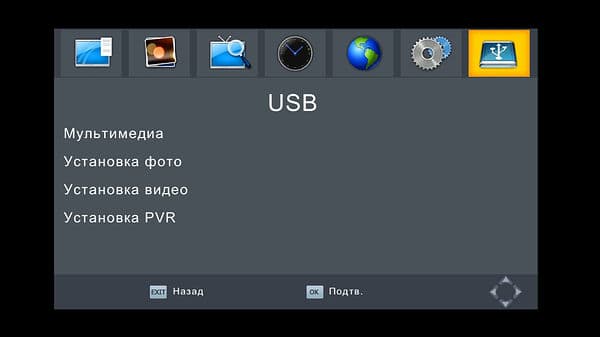

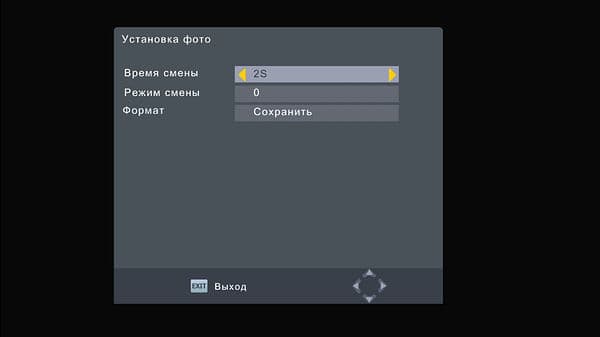

Раздел «USB» включает в себя настройки отображения графических файлов (время смены, режим смены, формат), подраздел «Установка видео» отвечает за параметры субтитров при воспроизведении, состоящие из выбора одного из трех размеров, цвета фона (серый, желто-зеленый, белый, прозрачный) и цвета шрифта (белый, черный, красный, синий, зеленый).

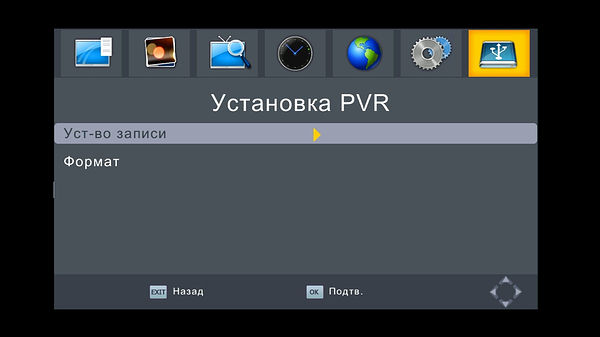

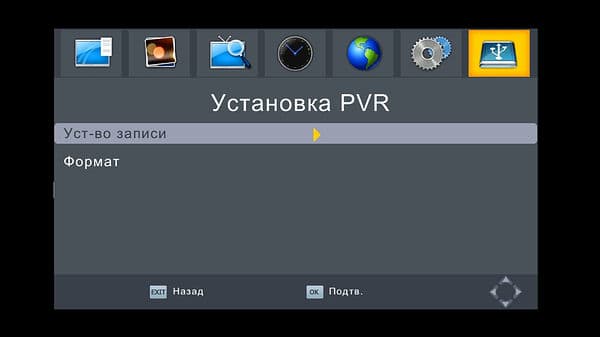

Пункт «Настройка PVR» отвечает за выбор места для функции отложенного просмотра на подключенном накопителе (может быть отформатирован в FAT32 или NTFS средствами устройства) от 0,5 ГБ с интервалом в 0,5 ГБ, файл timeshift.ts остается до следующей активации режима.

Для записи передач и работы режима отложенного просмотра Timeshift требуется подключенный к порту USB накопитель. С доступными флэш-накопителями разного объема, отформатированными в NTFS, включая жесткий диск Seagate Expansion Portable STBX2000401 емкостью 2 TB, вызвавший затруднения у Kaskad VA2206HD, устройство во время тестирования работало корректно.

На подключенном накопителе создается папка HBPVR, подпапок для записанных фрагментов не создается, запись осуществляется в формате MTS, при этом создается служебный файл с расширением *.meta.

В режиме ожидания питание на подключенный накопитель не подается.

Нажатие кнопки воспроизведения во время записи открывает доступ к паузе и перемотке в пределах записываемого фрагмента.

Окончание записи кнопкой остановки требует подтверждения, что исключает случайное прерывание. Записанные фрагменты можно переименовать и удалить.

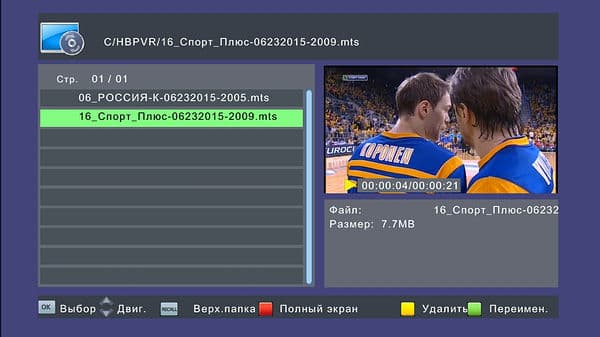

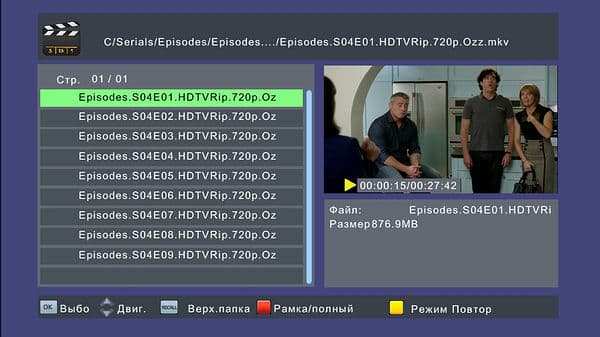

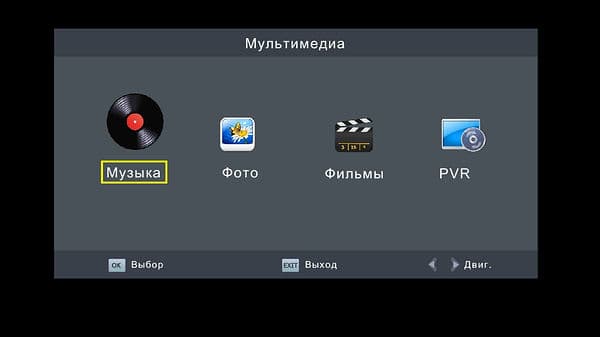

Встроенный медиаплеер, вызываемый кнопкой USB, способен отображать записанные файлы, видеофайлы, звуковые файлы и файлы изображений.

Встроенный медиаплеер способен отображать записанные файлы, видеофайлы, звуковые файлы и файлы изображений.

Во время тестирования ресивер смог воспроизвести все файлы наиболее распространенных форматов, справившись и с отдельными файлами субтитров. Поддержка Dolby Digital и запоминание позиции даже после отключения устройства (на накопителе создается файл MM_PLAY_TIME.ini) позволяют рекомендовать Mezzo M7802T2 в качестве проигрывателя с одной оговоркой — в актуальных на момент тестирования прошивках отсутствует возможность отключения субтитров.

В режиме проигрывателя красная кнопка на пульте ДУ переключает экранный и оконный режимы, поэтому для изменения пропорций изображения следует обратиться к основным настройкам.

Устройства этого класса не обладают абсолютно корректной поддержкой воспроизведения видеоматериалов 24р (23,976 и 24 кадров/с), однако негативный эффект можно минимизировать до комфортного уровня подбором видеорежима.

Качество

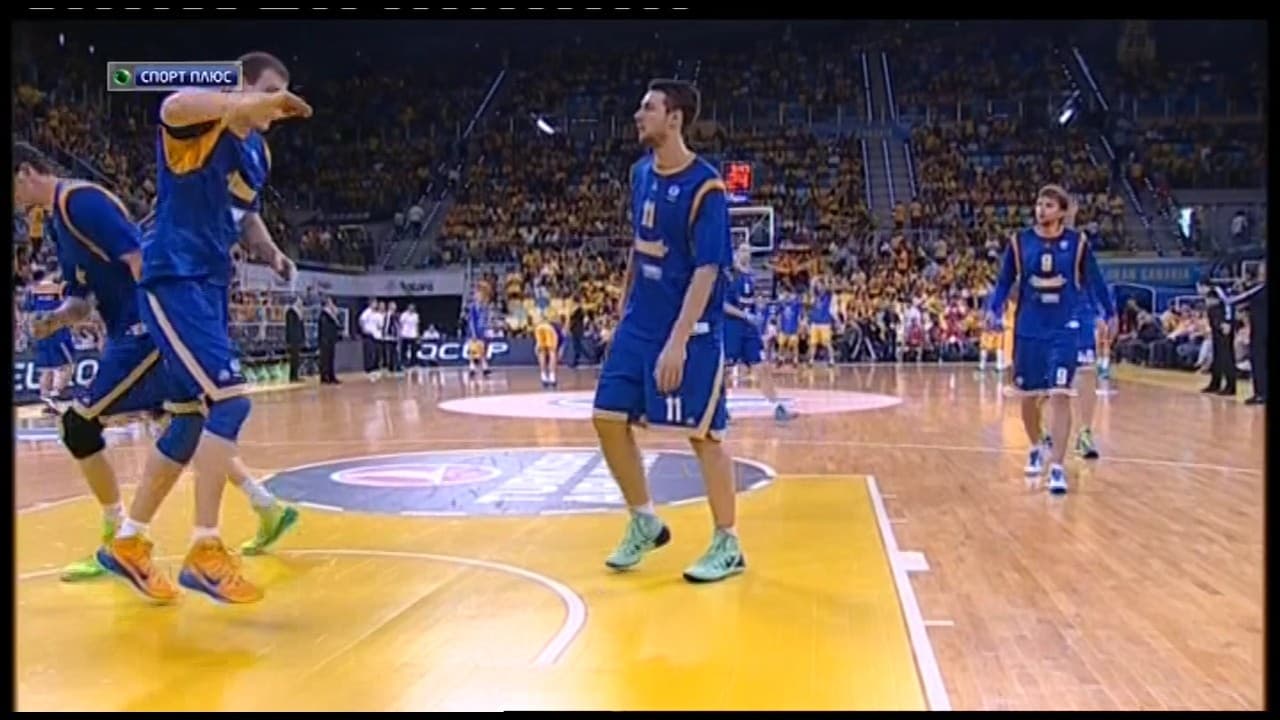

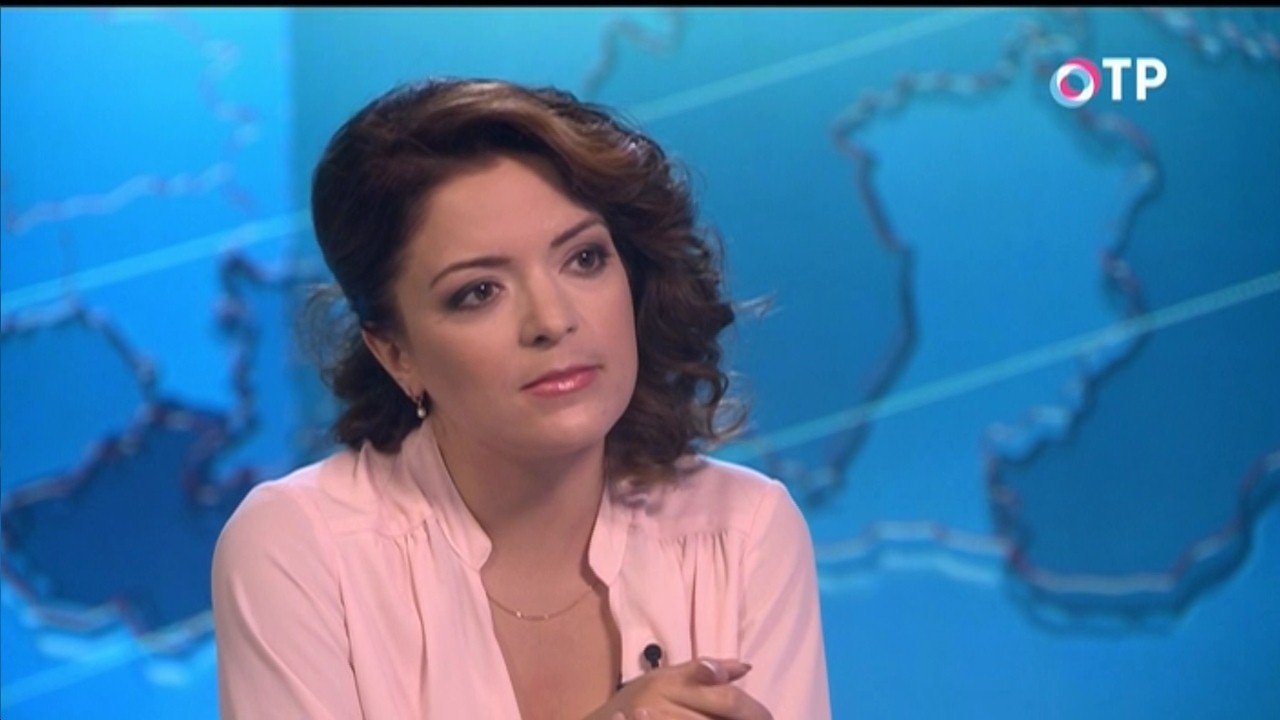

Качество изображения при работе с DVB-T и DVB-T2 определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.

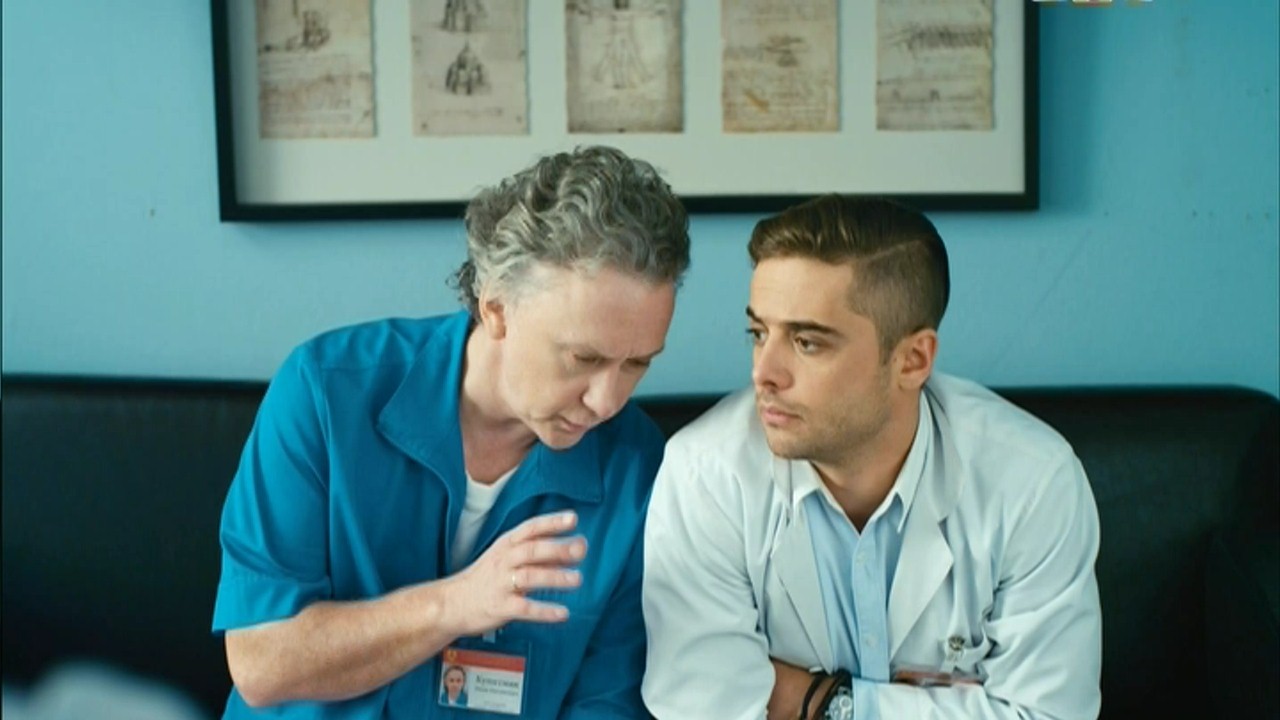

HDMI

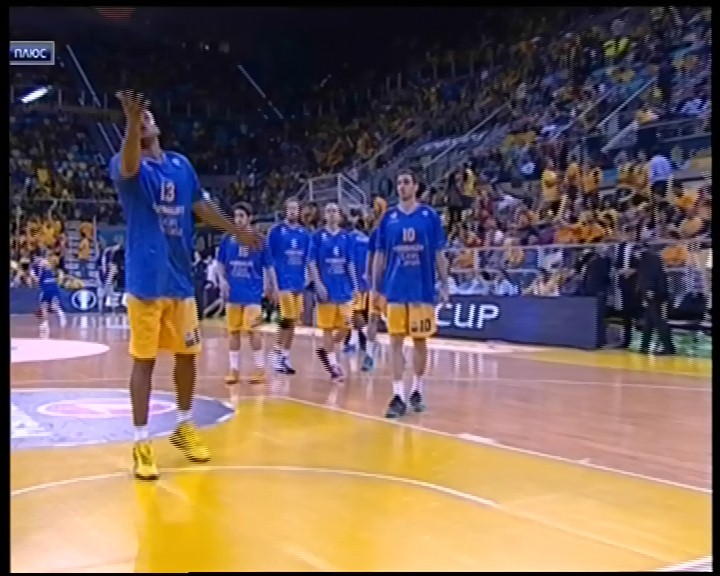

Композитный выход

Записанные фрагменты можно скачать здесь: фрагмент 1, фрагмент 2.

Mezzo M7802T2 своеобразно обращается с датами записанных файлов, 01.01.70 или 01.01.80 явно не совпадают с календарными.

В процессе работы иногда наблюдается наложение надписей, оставшихся от предыдущих обращений к экранному меню.



По информации от производителя, работы над исправлением уже ведутся.

Время от включения устройства до появления изображения составляет около 17 секунд.

Нагрев ресивера при работе умеренный, но габариты вентиляционных отверстий на верхней крышке могут способствовать попаданию пыли внутрь устройства.

Устройство тестировалось при +30 градусах Цельсия, отсутствие радиаторов на микросхемах не повлияло на качество работы.

Выводы

Плюсы

  • локализованный пульт ДУ с 4 настраиваемыми кнопками;
  • корректная работа с M-PLP;
  • металлический корпус;
  • наличие кнопок на передней панели;
  • режим отложенного просмотра Timeshift (при наличии подключенного накопителя);
  • поддержка энергосберегающего режима для запланированных заданий;
  • компонентный YPbPr-выход с поддержкой Full HD;
  • коаксиальный аудиовыход S/PDIF;
  • таймеры включения и выключения;
  • поддержка декодирования Dolby Digital (AC-3);
  • возможность работы от автомобильной бортовой электросети;
  • качественная локализация.

Минусы

  • большое время переключения между каналами в разных PLP;
  • отсутствие дисплея;
  • неотключаемые субтитры при воспроизведении видеофайлов (возможно, будет исправлено в обновлениях прошивки).

Пульт с возможностью обучения и возможность работы от бортовой автомобильной сети обеспечивают Mezzo M7802T2 место в стороне от конкурентной борьбы и позволяют наградить ресивер за комплектацию.

Excellent Package - награда за комплектацию

Если добавить к этому компонентный видеовыход, хорошую локализацию, желание производителя поддерживать устройство и демократичную цену, устройство как минимум стоит того, чтобы обратить на него внимание.
