Фильтрация помех от видеокарты


Практическое исследование работы HIS iClear

Заграница нам поможет!
К/ф «Двенадцать стульев»

Не секрет, что на функционирование устройств, предназначенных для установки внутрь системного блока, не могут не влиять окружающие условия. Зависимость работы TV-тюнеров от таких системных параметров, как частоты и качество блока питания была подтверждена экспериментальным путём в одном из наших материалов ещё три года назад. Неумолимая поступь технического прогресса привела к тому, что энергопотребление одной видеокарты сравнялось с энергопотреблением системного блока тех времён. Ничего удивительного, что этот аспект не остался без внимания производителей, задумавшихся о минимизации влияния возможных помех на устройства, расположенные в соседних разъёмах.

Гонконгская компания Hightech Information Systems (HIS) хорошо знакома постоянным читателям раздела, посвящённого видеокартам. В отличие от конкурентов, строго придерживающихся эталонного дизайна, этот производитель предлагает видеокарты, отличающиеся, например, оригинальными системами охлаждения. Устройство, о котором пойдёт речь, впервые было представлено летом 2007 года на Computex'2007 как дополнение к видеоадаптерам, устанавливаемым в мультимедийные компьютеры (Home Theatre PC) под рабочим названием iFilter, вопрос о его существовании в качестве самостоятельного продукта тогда ещё только рассматривался. Впрочем, источник его появления у конечного пользователя не имеет значения, когда речь идёт о технических характеристиках.

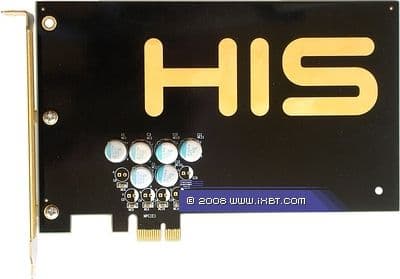

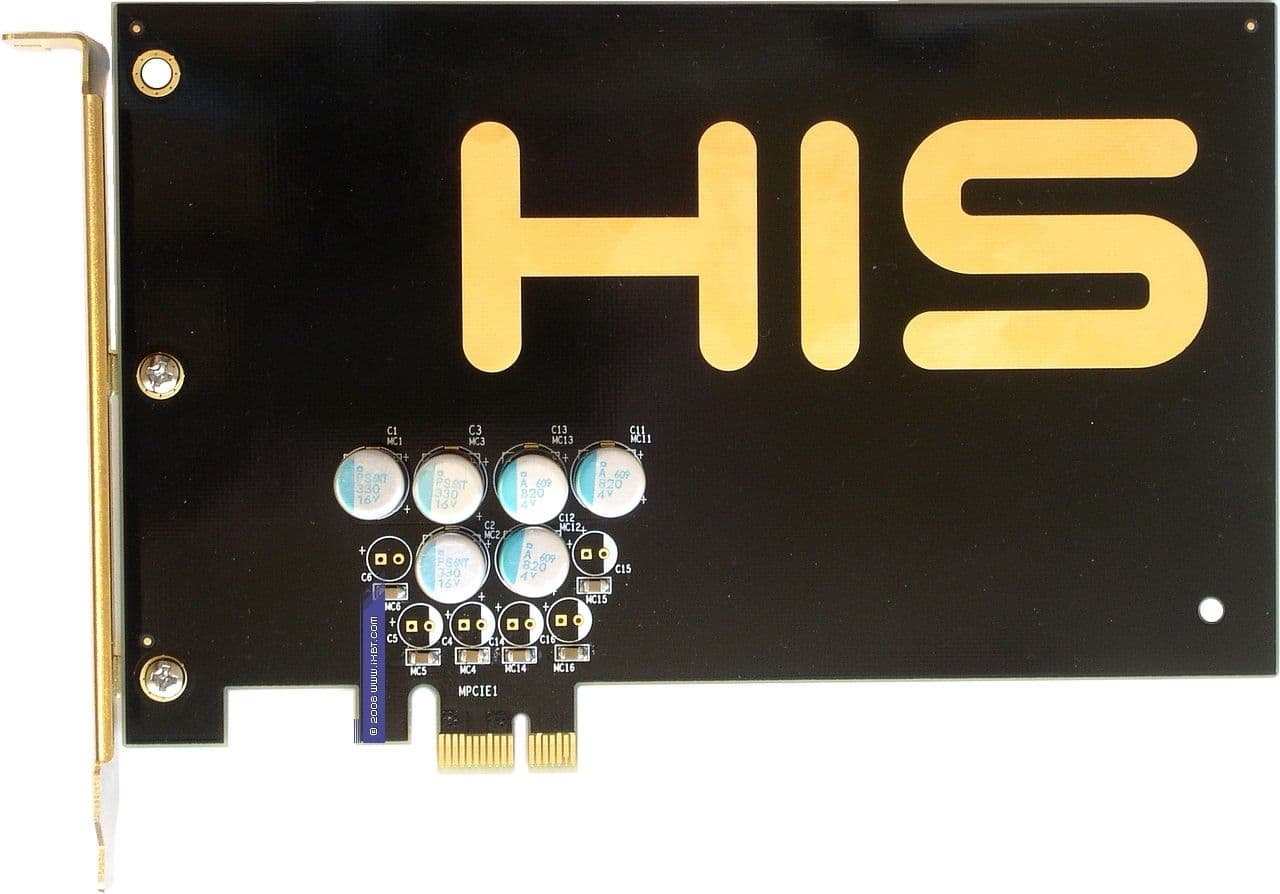

HIS iClear представляет собой плату, устанавливаемую в разъём PCI-Express любого формата (1x, 4x, 16x). Производитель рекомендует использовать фильтр в разъёме между видеокартой и защищаемым устройством. Несмотря на внешнюю простоту (в самом деле, кого можно удивить текстолитом и группой конденсаторов), чёрный цвет, позолоченная планка и просто огромный логотип компании создают впечатление дорогого продукта.

Попробуем оценить эффективность этого решения экспериментальным путём.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестовых компьютеров

  • Процессор Intel Core 2 Duo E6420
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

В силу расположения разъёмов на системной плате, затрудняющего использование iClear с видеокартой, имеющей двухслотовую систему охлаждения, и PCI-Express устройством, использовались две комбинации TV-тюнера и видеокарты:

Выбор тюнеров обусловлен использованием в их конструкции полупроводниковых ВЧ-блоков Philips TDAA8275AC1, уступающих основным конкурентам. Так как целью нашего исследования является оценка работы в некомфортных для TV-тюнера условиях, тестирование проводилось при ослабленном до 53-55 дБ (мкВ) сигнале.

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных далее данных.

Традиционно приведем несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнем с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Результаты KWorld Plus TV Hybrid PCI и NVIDIA GeForce 8800GTX









Чуда не произошло, показатели ОСШ на большинстве каналов остались без изменения. Тем не менее, влияние фильтра на работу тюнера всё-таки прослеживается, несмотря на то, что абсолютная разница ОСШ, не превышающая 2 дБ, не позволяет говорить об очевидности положительного эффекта.

Результаты KWorld PlusTV Dual Hybrid PCI Express и ATI RADEON X1300XT









Сюрприз, что называется, подкрался незаметно. Несмотря на разницу в мощности видеокарт, в такой комбинации iClear продемонстрировал лучшую эффективность. Возможно, это связано с интерфейсом тюнера или разводкой системной платы, но отмахнуться от полученного результата уже не получается. Если 9% в случае 38 и 34,8 дБ не приведут к визуально ощутимым отличиям, то этот же показатель при меньших значениях ОСШ уже способен оказать заметное влияние.

Выводы

Безусловно, HIS iClear сложно считать необходимым для нормального функционирования системы устройством. Идеологически его уместнее отнести, скорее, к разряду компонентов для моддинга, однако в отличие от разного рода подсветок и прозрачных вставок, фильтр действительно способен оказать положительное влияние на работу окружения, сколь бы малым оно не оказалось в условиях конкретной конфигурации. Дальнейшая судьба iClear и возможных аналогов будет зависеть от многих факторов, в том числе от розничных цен (себестоимость такой конструкции должна быть, мягко говоря, не слишком большой), но одно можно сказать определенно — комплектация видеокарт подобным бонусом вполне способна повысить их привлекательность для потенциальных покупателей.

Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker
