Автономный TV-тюнер Compro VideoMate V200


нескромное бюджетное обаяние

«...для Атоса это слишком много, а для графа де Ла Фер слишком мало...

К/ф «Д'Артаньян и три мушкетера»

На примере старшей модели VideoMate V600 в серии автономных тюнеров с индексом «V» тайваньской компании Compro Technology нам уже довелось убедиться в способности этого производителя к разработке более чем конкурентоспособных решений. Однако V600 как и «соседний» VideoMate V300 сложно было рекомендовать экономным пользователям, линейка явно требовала расширения ассортимента вниз. С течением времени таковое воспоследовало, получившийся результат мы и рассмотрим в этом материале.

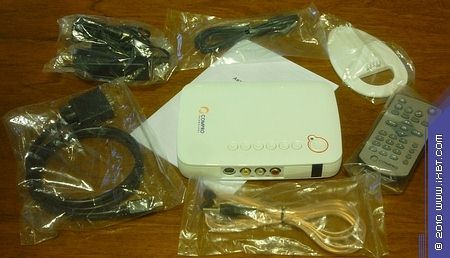

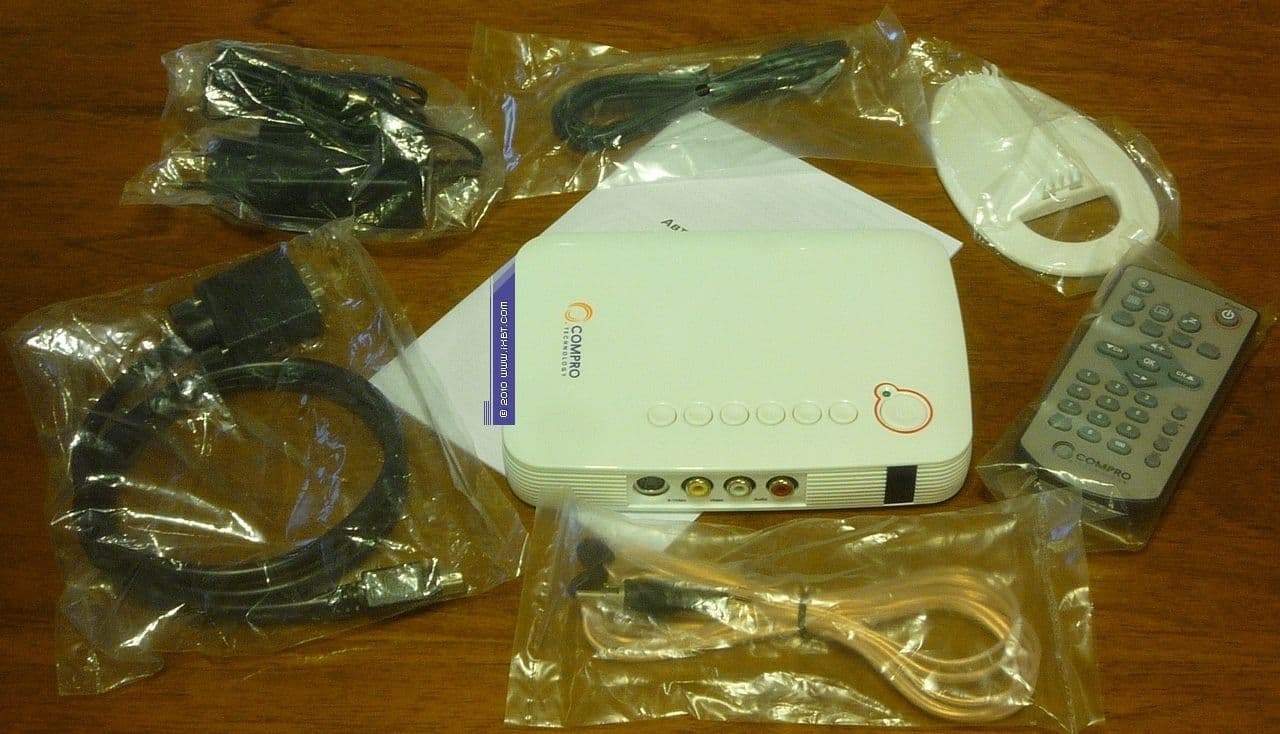

Комплект поставки

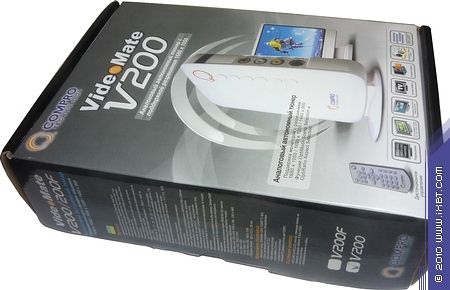

Бюджетной модели досталась менее роскошная коробка, к тому же, фирменное сочетание ярких цветов сменилось в меру унылой серо-чёрной палитрой. Впрочем, оформлена коробка неплохо, да и локализация пояснительных надписей выполнена на хорошем уровне.

Комплект поставки стандартен для устройств этого класса, в него входят:

  • тюнер;
  • подставка для вертикальной установки;
  • пульт ДУ;
  • кабель MiniDIN 9-pin — D-Sub male;
  • кабель для подключения к линейному входу звуковой карты
  • блок питания 5 V, 1.5 A
  • руководство пользователя на русском языке.

Наш экземпляр оказался укомплектован FM-антенной. Причиной этого, по-видимому, стало существование модификации V200F, где индекс «F» как раз и обозначает поддержку FM-радио. Увы, протестировать этот режим по понятным причинам нам не удалось, поэтому ограничимся только упоминанием.

Конструкция и спецификации

Несмотря на позиционирование ниже V600/V300, упрощение конструкции практически не коснулось основных параметров. У V200 исчезли компонентный вход и функция разделения яркостной и цветностной составляющих сигнала, в остальном принципиальных изменений не произошло за исключением появившегося встроенного динамика.

Производителем заявлены следующие возможности:

  • поддержка CRT и LCD мониторов, плазменных панелей, проекторов;
  • поддержка разрешений с соотношениями сторон 4:3, 5:4, 16:9, 16:10, а именно 640x480 (4:3), 800x600 (4:3), 1024x768 (4:3), 1280x720 (16:9), 1280x1024 (5:4), 1440x900 (16:10), 1400x1050 (4:3), 1600x1200 (4:3), 1680x1050 (16:10);
  • прогрессивная развёртка;
  • Enhanced 3D motion adaptive de-interlacing;
  • поддержка PAL-BG, PAL-DK, PAL-I, SECAM-BG, SECAM-DK (для европейской версии);
  • поддержка декодирования стереозвука NICAM Stereo;
  • автоматический поиск каналов;
  • сортировка и переименование каналов;
  • пользовательский список каналов;
  • настройка яркости, контраста, насыщенности, оттенка и чёткости;
  • режимы настроек изображения OptiMode;
  • режимы масштабирования OptiRatio;
  • шумоподавление;
  • режим «Картинка-в-картинке»;
  • предварительный просмотр 9 каналов;
  • дополнительные звуковые возможности (Dynamic Bass Boost, Stereo Effect, распределение двух аудиопотоков по разным каналам SAP);
  • таймер автоматического выключения;
  • размеры тюнера 160x112.5x26 мм.

Тюнер поддерживает частоту обновления экрана 60, 75 Гц для всех режимов, за исключением 1680x1050, причина такой дискриминации осталась неизвестной.

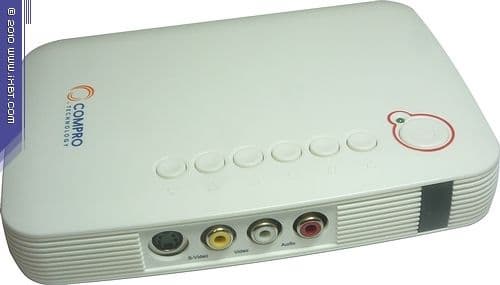

Можно заметить, что на смену оригинальной конструкции с видеовходами в подставке пришла классическая компоновка современного автономного тюнера с входами (S-Video, RCA для композитного видеосигнала и 2 RCA аудио) на передней панели и полноценным управлением на верхней (для горизонтального положения).

На задней панели находятся разъём питания, линейный вход, линейный выход (оба mini-jack 3.5 мм), разъёмы для подключения к монитору (D-Sub female для исходящего сигнала и 9-pin MiniDIN для входящего) и антенный разъём IEC.

Белым цветом корпуса модельный ряд не ограничен, существует модификация V220 в чёрном исполнении, так что, любители подбора техники под цвет интерьера имеют альтернативу.

Упрощение конструкции пошло на пользу эргономике, излишки иллюминации сменились одним зелёным светодиодом на кнопке включения

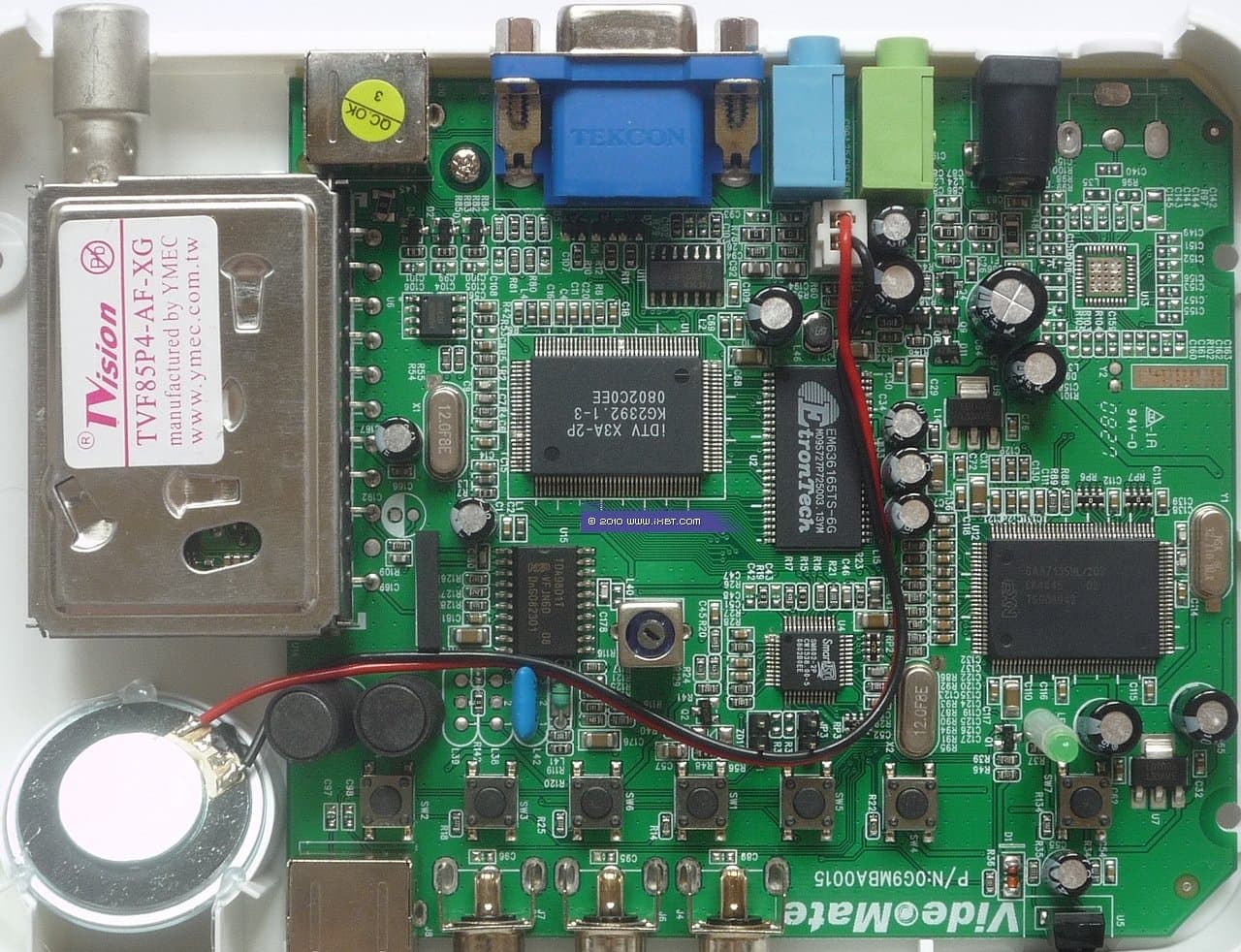

Изменилась элементная база (на видеопроцессоре и декодере установлены алюминиевые радиаторы, демонтированные на время фотосессии).

Если процессор iDTV X3A-2P производства SmartASIC, Technology Inc. остался прежним, то на смену XC2028 от Xceive Inc. пришёл ВЧ-блок классической компоновки TVF85P4-AF-XG от Young Mountain Electronics Co., Ltd., больше известной нашим читателям по бренду Shenzhen Tenas Electronic Co., Ltd.

Как и у Leadtek WinFast TV Pro 1680, ВЧ-блок работает в паре с VIF-PLL демодулятором TDA9801T производства бывшего полупроводникового подразделения Philips Electronics, а ныне самостоятельной компании NXP.

Изменился и декодер, теперь это легендарный 9-битный NXP SAA7135HL/203. Отрадно, что инженеры Compro Technology не пали жертвой тотальной экономии, выбрав именно этот чип, а не заметно уступающий по характеристикам, но тем не менее, распространённый в автономных тюнерах SAA7113H.

Бонусом такого подхода стал отказ от дополнительного демодулятора/аудиодекодера стереозвука, с этой задачей NXP SAA7135HL справляется самостоятельно, также как и с дополнительной обработкой звука.

Осталось упомянуть микросхему SmartASIC SM602-2, предназначенную для формирования экранного меню, и модуль памяти ёмкостью 16 МБ от Etron Technology, Inc., используемый для работы видеопроцессора.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата EVGA nForce 790i Ultra SLI
  • Оперативная память 8 ГБ (4х2048 DDR3 PC12800 Patriot)
  • Видеокарта RADEON HD 5870
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жёсткий диск 1 ТБ Hitachi (HDT721010SLA360)
  • Жёсткий диск 500 ГБ Samsung (HD502IJ)
  • Жёсткий диск 320 ГБ Hitachi (HDT725032VLA360)
  • Жёсткий диск 250 ГБ WDC (WD2500JS-40MVB1)
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter Pioneer DVR-216D
  • Блок питания Silver Power SP-S850 (850 Вт)
  • Операционные системы Windows XP Professional (SP3) ENG и Windows 7 Ultimate x64 RUS

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K


Настройка

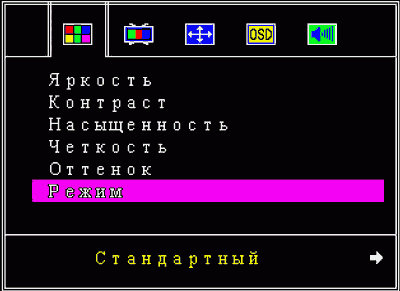

Экранное меню знакомо нам по V300 и V600. Начинается оно с раздела видеонастроек. Набор подлежащих регулировке параметров не выходит за пределы стандартного, можно изменить яркость, контраст, насыщенность, чёткость (отметим исправленную опечатку в русском названии этого параметра) и оттенок. Как уже говорилось выше, тюнер не имеет аппаратной поддержки разделения яркостной и цветностной составляющих сигнала, место этой настройки занял выбор предустановленных режимов. Кроме вариантов Стандартный, Кино (предназначен для использования с DVD-проигрывателем или видеомагнитофоном, при выборе включается автоматическая коррекция последовательности 3:2 (3:2 pull-down) для NTSC) и Игры, доступны 5 (пять!) пользовательских профилей, что до сих пор является абсолютным рекордом среди всех протестированных в нашей лаборатории автономных тюнеров.

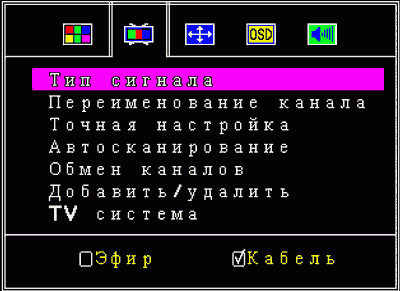

Вторым пунктом идёт раздел настройки и сортировки каналов. Тип сигнала позволяет выбрать антенный или кабельный диапазон.

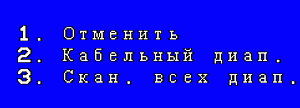

Но это ещё не все. При запуске поиска можно выбрать сканирование всего диапазона частот.

Казалось бы, хорошая реализация стандартных до оскомины возможностей. Но не тут-то было, тюнер категорически отказался находить 9 эфирный канал (199.25 МГц), сразу напомнив о мистическом исчезновении этой частоты из штатной программы для работы с неавтономными тюнерами компании. Не помог и поиск по списку частот в эфирном диапазоне. Всё шло к жирному минусу в финале обзора, если бы не поиск по кабельному диапазону, странным образом выдавший полный список эфирных каналов, причём, под какими-то совсем уж нестандартными номерами, в частности, пресловутый 9 оказался 83. На этом фоне наличие в полученном списке нескольких лишних каналов можно считать сущей мелочью, благо удаление таковых благоразумно предусмотрено.

Напомним, что работа со списком каналов у автономных тюнеров от Compro отличается от продукции других производителей. При удалении из пользовательского списка канал остаётся доступным при помощи ввода его номера с пульта ДУ. Таким же образом добавляются каналы, пропущенные при автоматическом поиске. Доступна и ручная подстройка.

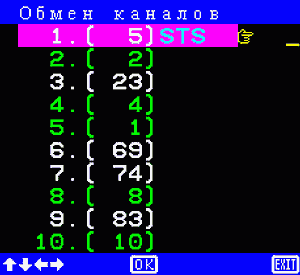

Окончательно нормализовать ситуацию помогла функция обмена каналов.

Допускается переименование каналов (название может состоять из 5 букв или цифр, русский язык не поддерживается, для ввода используется четырёхпозиционный джойстик пульта ДУ, кнопка «вниз» отвечает за перемещение вперёд по алфавиту).

Перевод пункта Channel Video System как TV Система не отражает работоспособную индивидуальную настройку стандарта цветности (SECAM-D, SECAM-B, PAL-D, PAL-B) для каждого канала, но в случае с VideoMate V200 это не имеет значения в силу корректного автоматического определения телевизионной системы.

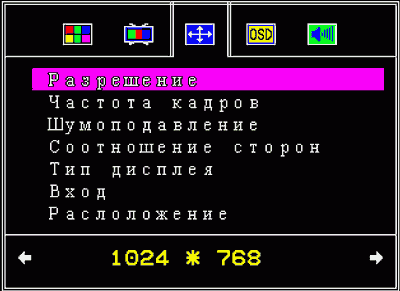

Настройки дисплея позволяют установить разрешение (полный список приведён выше) и частоту кадров (напомним, что 75 Гц не поддерживается в разрешении 1680x1050). Уровень достаточно эффективного аппаратного шумопонижения в диапазоне от 0 до 8, как и параметры изображения, применяется ко всем каналам одновременно.

Пункт OptiRatio, переименованный в более понятное русскоязычному пользователю Соотношение сторон, предлагает несколько режимов, полностью совпадающих с таковыми у V300 и V600.

  • 4:3 — сохранение соотношения сторон, изображение на широкоформатный дисплей выводится с бордюрами по бокам
  • 16:9 — корректный вывод широкоформатного изображения на дисплей с соотношением сторон 4:3 или 5:4
  • Full Screen — масштабирование изображения на полный экран, вне зависимости от соотношения сторон источника и дисплея
  • Panorama — преобразование изображения 4:3 для вывода на широкоформатный дисплей с увеличением искажений от центра (искажения минимальны) к краям (искажения максимальны)
  • SmartZoom — увеличение изображения, избавляющее от бордюров в случае трансляции в формате letter box

Список доступных в этом разделе настроек включает также выбор типа дисплея (LCD, CRT, плазменная панель), от чего, в частности, зависит уровень яркости по умолчанию, и видеовхода (телевизионный сигнал, композитный вход, S-Video, PC).

Завершает его новый пункт Расположение, отвечающий за горизонтальное перемещение изображения. В нашем случае это оказалось полезным, так как при выборе соотношения сторон 4:3 изображение оказалось заметно сдвинутым, автонастройка монитора исправить это не смогла. К сожалению, эта настройка влияет и на режим «Картинка-в-картинке», позиция видеоокна оказалась симметрично смещённой в противоположном направлении

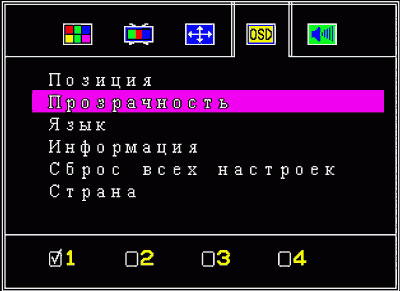

Раздел OSD позволяет настроить положение экранного меню, прозрачность (4 градации), язык (русский, украинский, английский) и предоставляет информацию о версии прошивки (1.8P у нашего экземпляра). Здесь же находятся сброс всех настроек и выбор региона — России либо Украины. Время отображения меню на экране не настраивается, что компенсируется относительно комфортной задержкой по умолчанию.

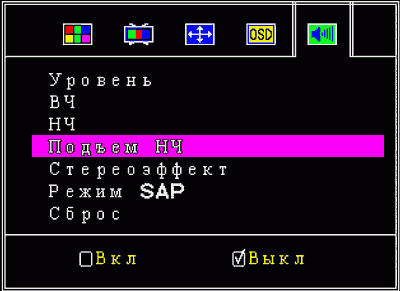

Раздел аудиопараметров содержит настройки уровня громкости, тембра высоких и низких частот, включение/выключение режима Dynamic Bass Boost (Подъём НЧ в русскоязычном варианте), включение псевдостереоэффекта при монофоническом звуке и активацию режима SAP при наличии нескольких звуковых дорожек. Не забыт и возврат к звуковым настройкам по умолчанию.

Дополнительные возможности

Режим «Картинка-в-картинке» у автономных TV-тюнеров представляет собой наложение видеопотока на часть аналогового изображения с выхода видеокарты. Этот режим активируется при помощи кнопки PIP на пульте ДУ. Последовательные нажатия на эту кнопку приводят к изменению размера видеоокна (три положения) вплоть до его отключения. Блок курсорных клавиш служит для перемещения видеоокна. Выбор источника звука (тюнер/звуковая подсистема компьютера) осуществляется при помощи кнопки PIP AUDIO.

Режим работоспособен для всех поддерживаемых разрешений как при 60, так и при 75 Гц (за вычетом, опять же, 1680x1050).

Обзор каналов, он же многоканальный предварительный просмотр, реализованный в виде обновляемой матрицы из девяти окон, вызывается кнопкой CH.SURF.

Пользовательский список поддерживает 10 каналов, добавляемых кнопкой SET FAV. во время просмотра. Переключение между каналами в списке осуществляется при помощи кнопок FAV. UP и FAV. DOWN.

Имеется таймер отключения на 30, 60 и 120 минут.

Кнопка Exit на пульте ДУ за пределами меню отвечает за функцию стоп-кадра.

Качество

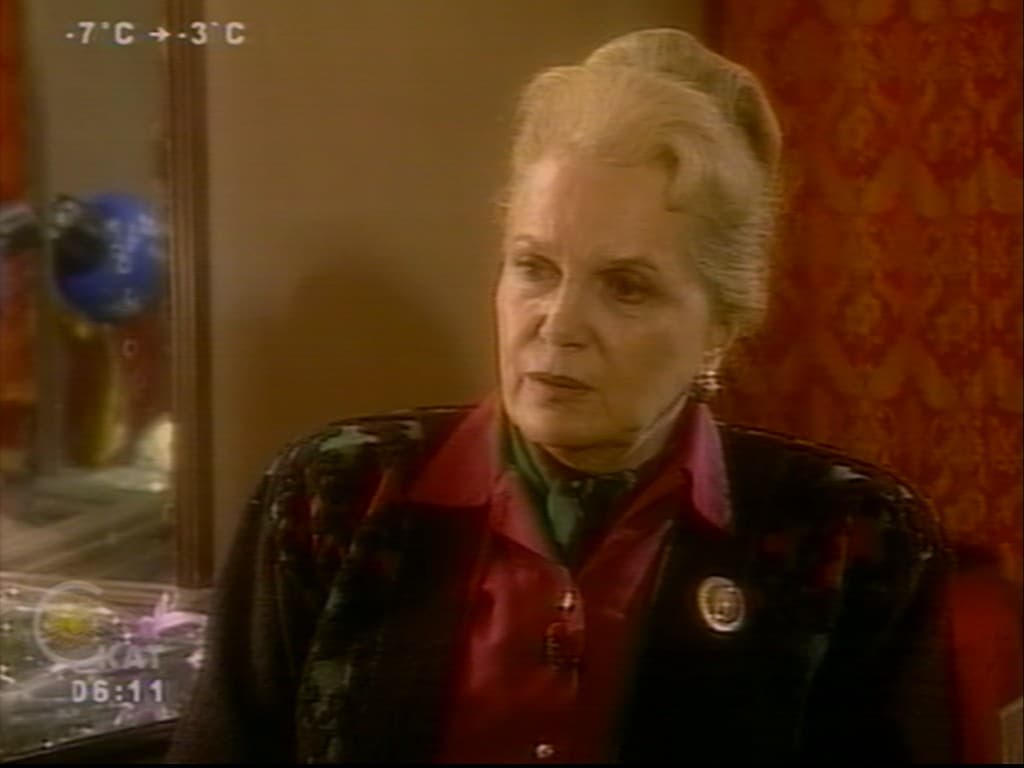

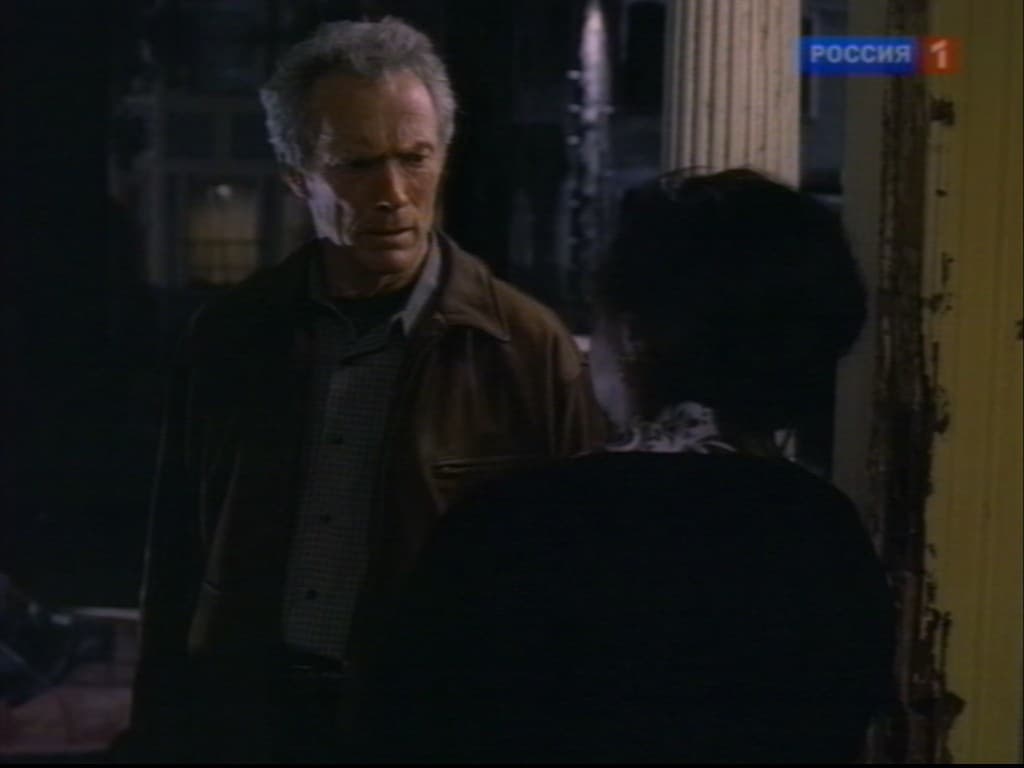

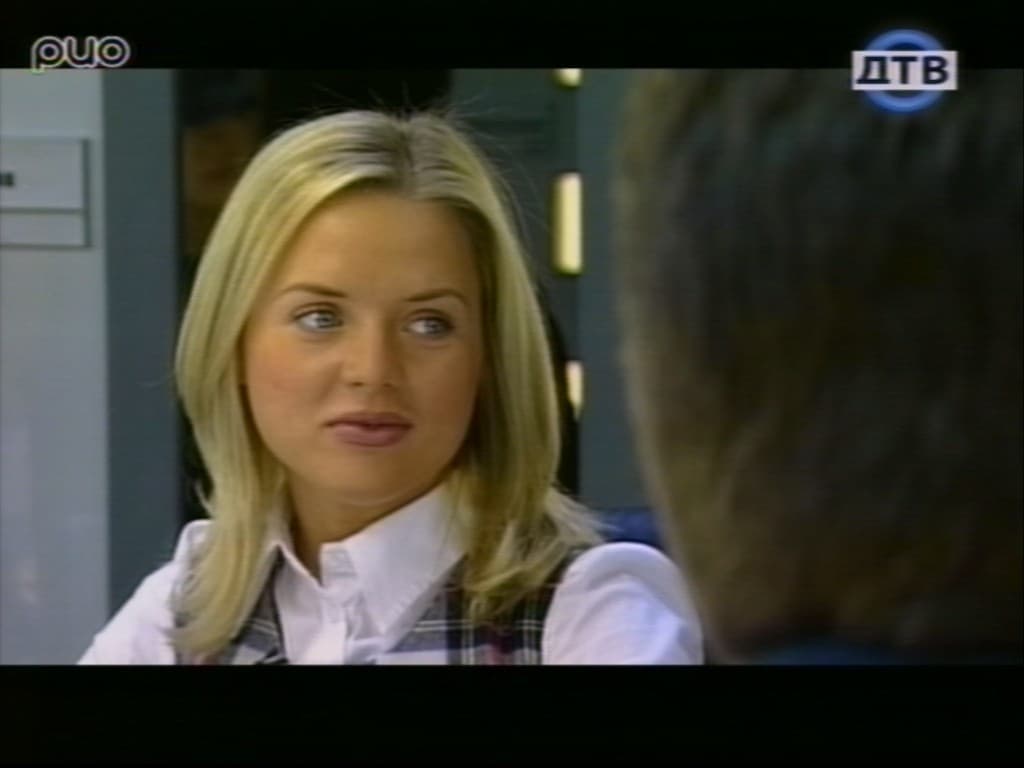

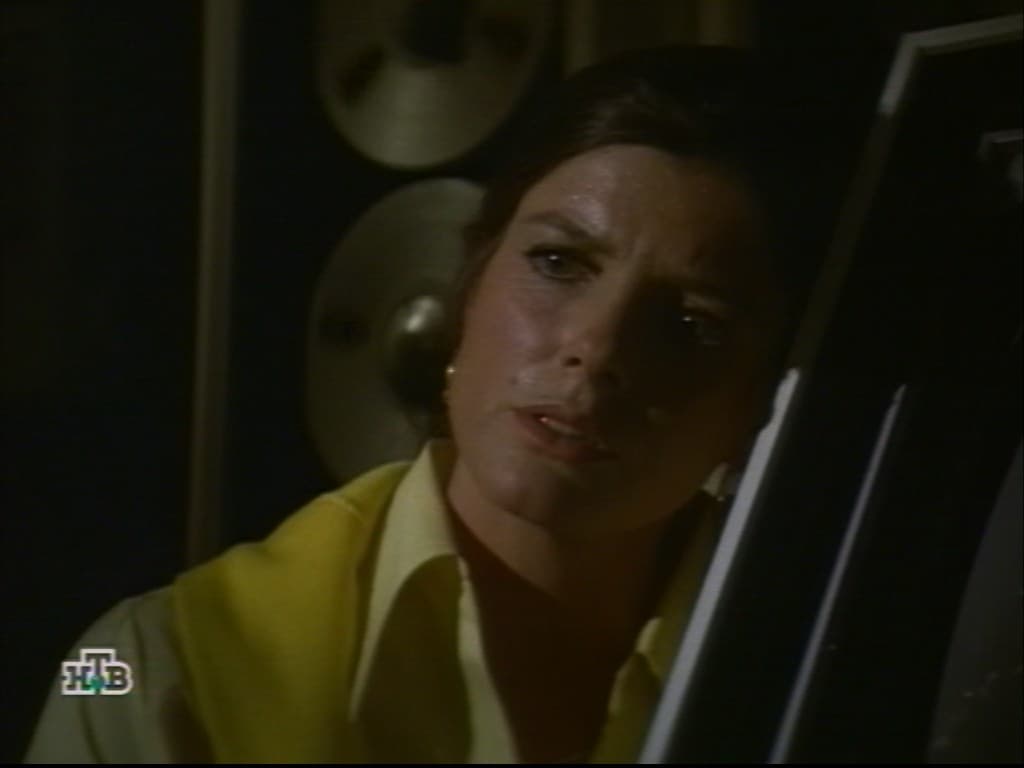

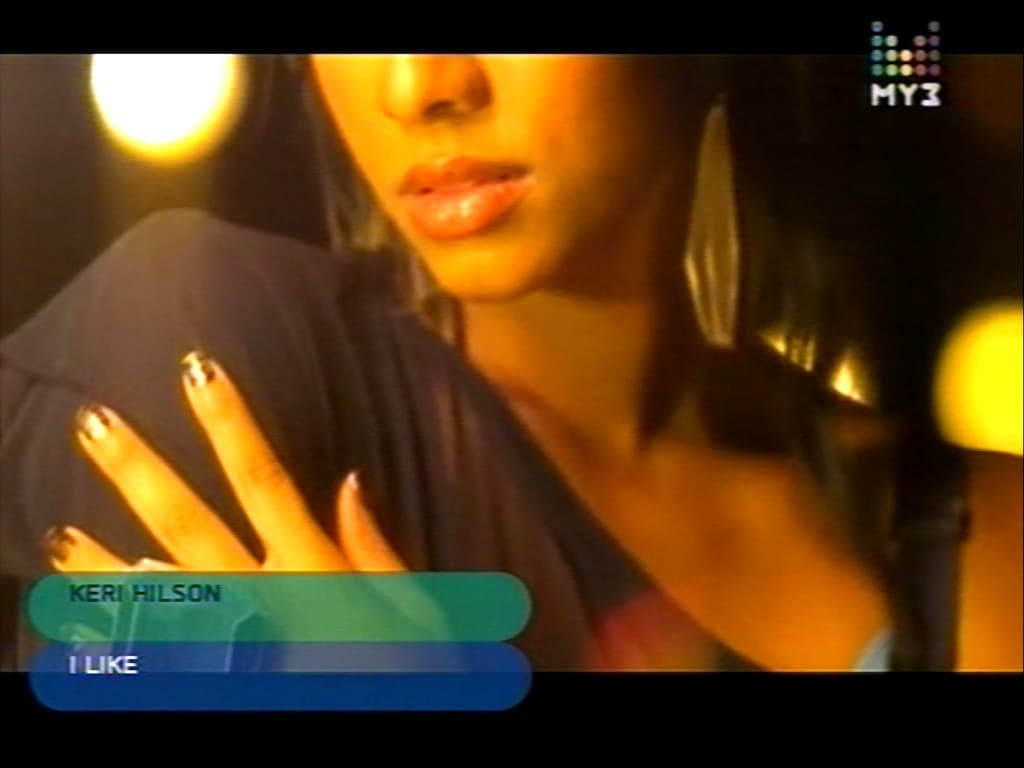

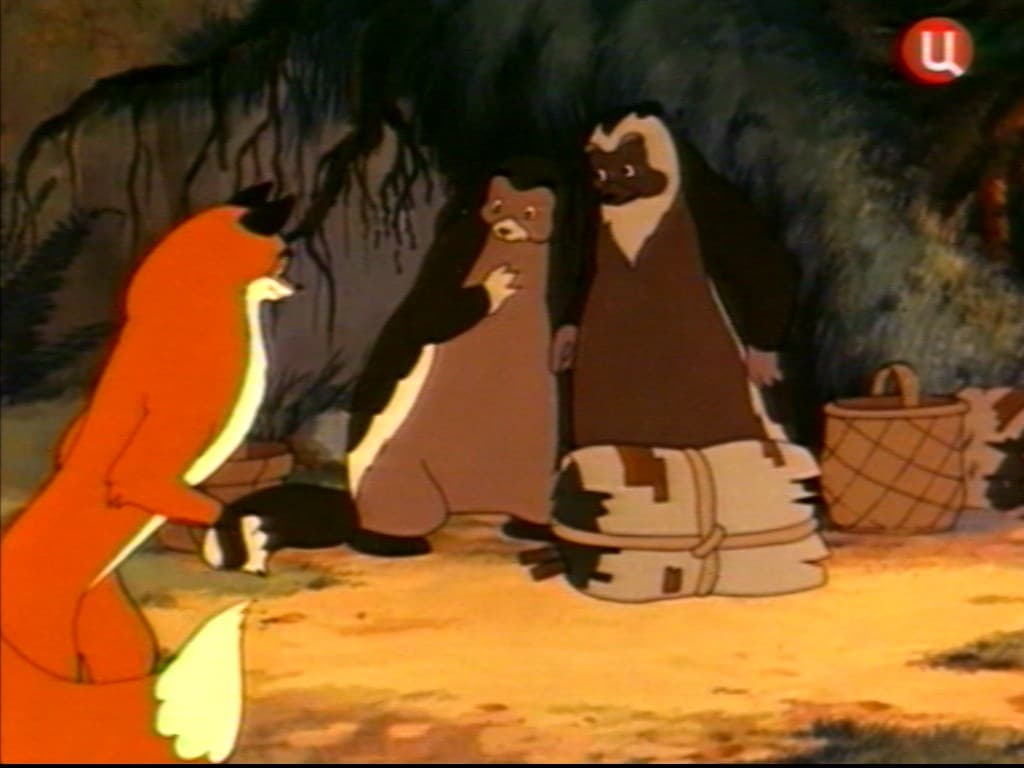

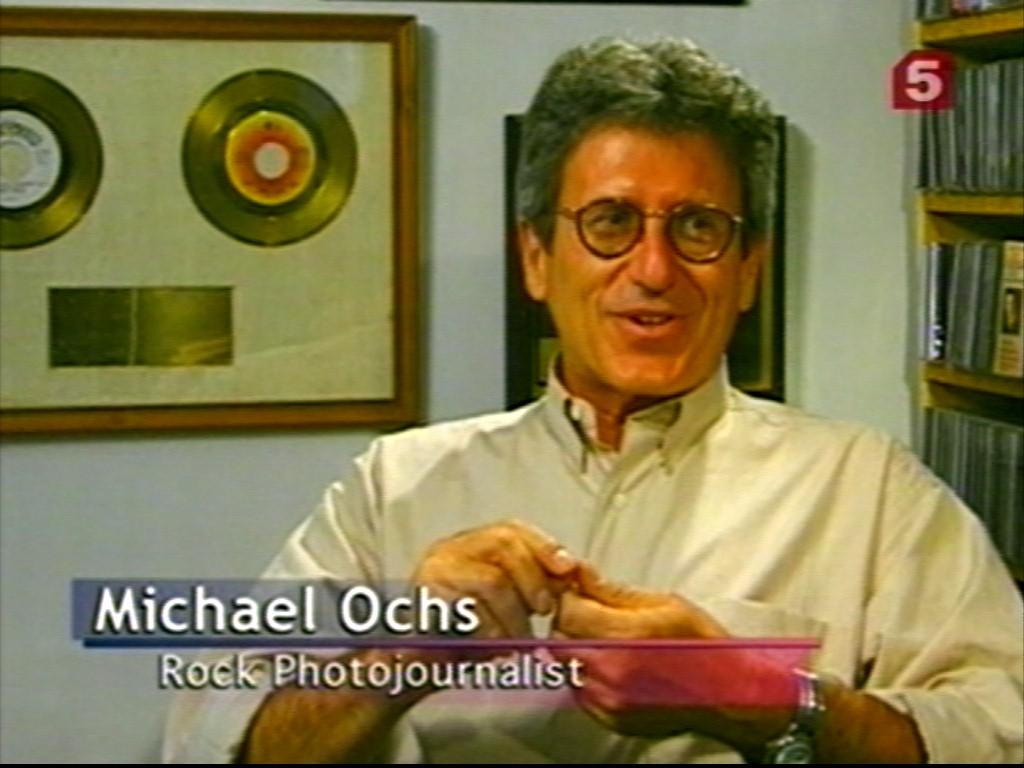

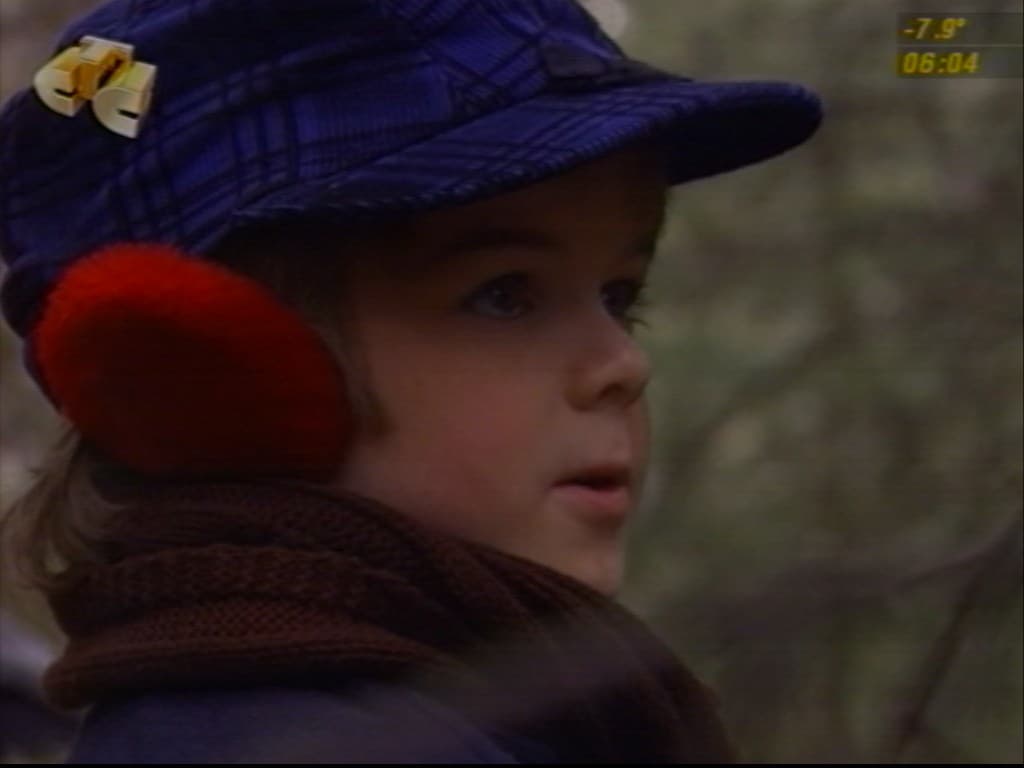

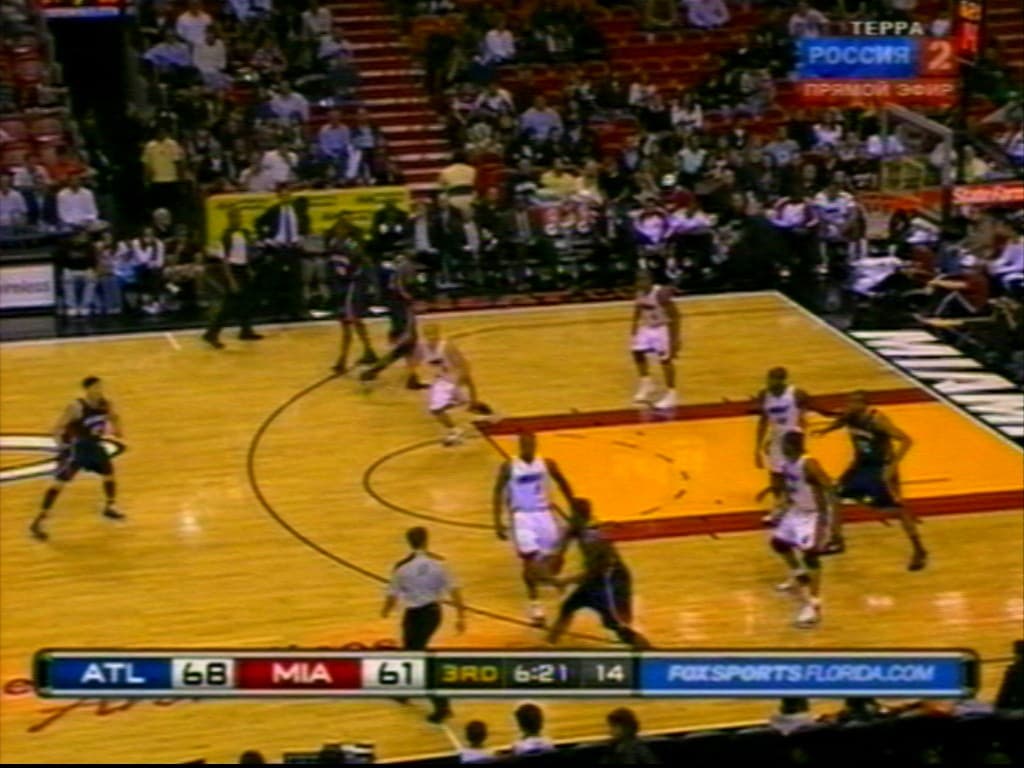

Качество приёма находится на хорошем уровне, по этому параметру младшая модель, как ни странно, превосходит как V600, так и V300. К сожалению, мы пока не располагаем методикой объективной оценки чувствительности автономных тюнеров, однако ослабление сигнала при помощи аттенюатора на 20 dB не оказало заметного влияния на качество изображения на каналах с хорошим уровнем. К тому же, не стоит забывать о системе шумоподавления. В силу вышеизложенного, VideoMate V200 обеспечивает хорошее качество изображения. При подготовке скриншотов использовалось устройство DVI2USB от Epiphan SYSTEMS inc.

Перемотка кассеты на подключенном к композитному разъему видеомагнитофоне происходила без срыва синхронизации.

Тюнер продемонстрировал хорошее качество звука, к тому же, дополнительные настройки позволяют подстроить параметры под конкретного пользователя.

Приятной неожиданностью стало отсутствие характерного для всех предыдущих автономных тюнеров компании снижения чёткости изображения при сквозном подключении. Хочется надеяться, что эта тенденция сохранится и в будущих устройствах.

Наводок на монитор от прилагаемого блока питания во время тестирования замечено не было.

Нагрев тюнера при работе находится в пределах комфортного уровня.

Пульт ДУ

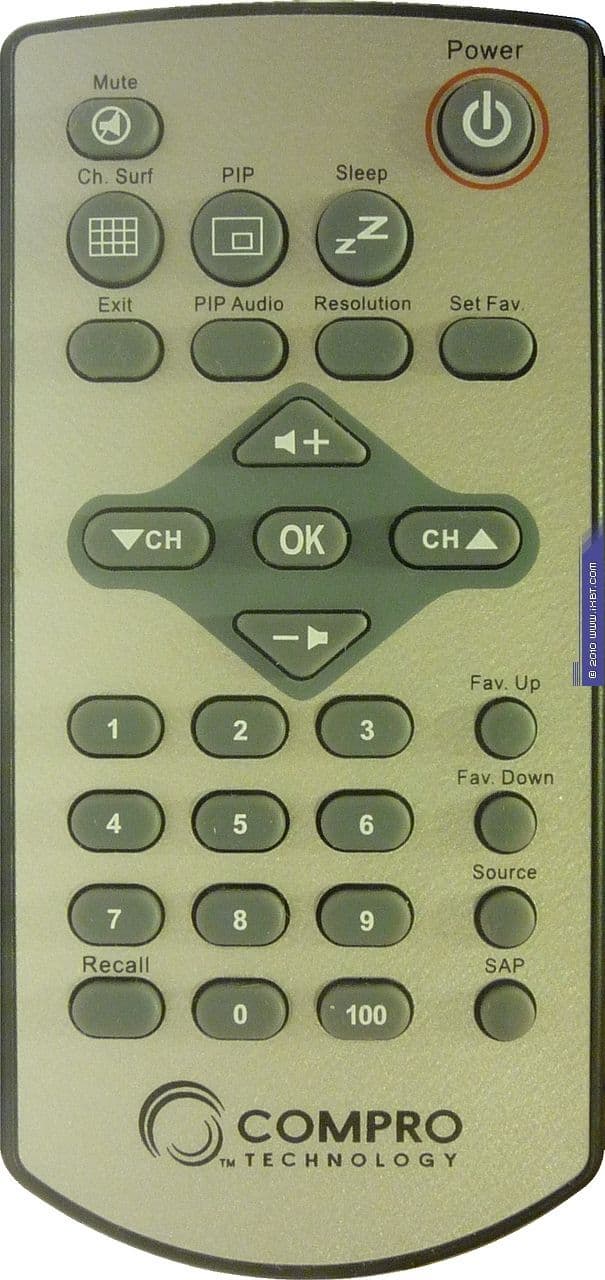

Тюнер комплектуется новым 30-кнопочным пультом дистанционного управления, серо-серебристым цветом выбивающимся из цветового оформления самого тюнера, как в белом, так и в чёрном варианте. Странным решением представляется переключение каналов горизонтальными кнопками, а регулировка громкости вертикальными, тогда как стандартом де-факто является противоположный подход. Кроме того, отзывчивость кнопок оставляет желать лучшего.

Питание от двух батареек типоразмера ААА, входящих в комплект поставки.

Выводы

Плюсы

  • хорошее качество приёма;
  • хорошее качество изображения и звука;
  • качественный деинтерлейсинг;
  • шумоподавление;
  • поддержка разрешений до 1600x1200 и 1680x1050;
  • поддержка разрешений с соотношениями сторон 4:3, 5:4, 16:9, 16:10;
  • частота кадров 75 Гц для всех режимов за исключением 1680x1050;
  • 3 предустановленных и 5 пользовательских режимов изображения;
  • режимы масштабирования OptiRatio;
  • сортировка каналов;
  • автоматическое определение стандарта цветности;
  • пользовательский список каналов;
  • режим «Картинка-в-картинке» ;
  • предварительный просмотр 9 каналов;
  • поддержка декодирования стереозвука;
  • дополнительная обработка звука;
  • встроенный динамик;
  • таймер автоматического выключения;

Минусы

  • отсутствие 199.25 МГц в списке эфирных каналов;
  • проблемы с горизонтальным позиционированием в некоторых режимах.

Если отвлечься от странностей с 9 эфирным каналом, то середнячок в линейке автономных тюнеров Compro можно назвать удачным, чему способствуют хорошее качество приёма, изображения и звука и богатые дополнительные возможности. Более того, по некоторым параметрам VideoMate V200 превосходит старшие модели V-серии. Тем не менее, несмотря на то, что в нашем случае проблему с 199.25 МГц удалось решить, и в будущих прошивках представители компании обещают исправить таблицу каналов, пользователям с эфирным вещанием рекомендуется приобретать эту модель с возможностью возврата или обмена.

В завершение хочется пожелать производителю обратить внимание на поддержку разрешений 1366x768 и 1600x900 в свете увеличивающегося количества таких дисплеев.
