Автономный TV-тюнер Leadtek WinFast TV Pro 1680


Бюджетный компаньон монитора



Я все прощу, но то, что ты бюджетник…
Майя Четвёртова

Видеокарты от Leadtek Research Inc. давно имеют устойчивый спрос на отечественном рынке, однако компьютерным TV-тюнерам, выпускаемым той же компанией, до сих пор не удалось разделить эту судьбу. Несмотря на большое количество разнообразных моделей, многие из которых удостоились хороших оценок по результатам наших тестов, успехи в маркетинговой борьбе за кошелёк российского покупателя до сих пор не являлись сильной стороной этого производителя. К счастью, политика компании понемногу начинает меняться, появились полная локализация продукции (русский язык в штатном ПО существует достаточно давно), русскоязычная поддержка и реклама в профильных изданиях. Как будет развиваться ситуация, покажет время, мы же пока познакомимся с новым автономным тюнером в линейке продукции Leadtek. Примечательно, что это первое устройство этого класса в ассортименте компании, нацеленное на бюджетный сегмент. Попробуем выяснить, чем же придётся пожертвовать экономному покупателю.

Комплект поставки

Коробка оформлена в новом визуальном стиле, уже знакомом по Leadtek WinFast ExDTV2300H. Снежно-белый фон с графическими элементами других цветов (на этот раз вторым цветом выступает оранжевый) производит приятное впечатление. Очень неплохо для бюджетного продукта. Наш экземпляр имеет пояснительные надписи на английском языке, но в магазинах тюнеры должны появиться в локализованных коробках.

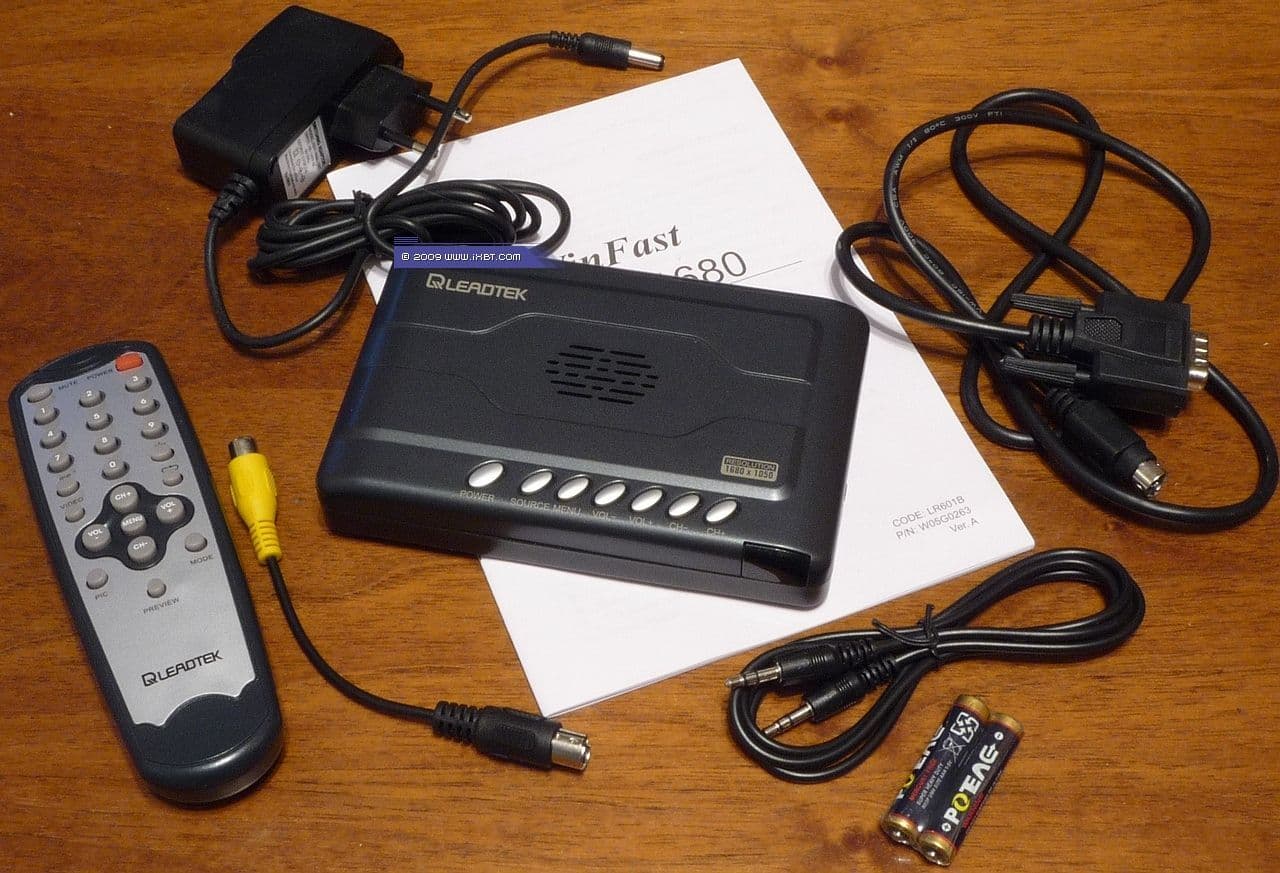

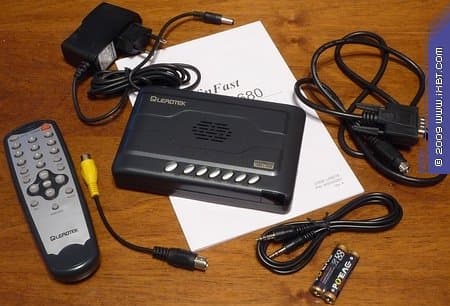

Внутри находятся:

  • Тюнер
  • Пульт ДУ
  • Кабель MiniDIN 8-pin — D-Sub male
  • Переходник MiniDIN S-Video — RCA (композитный видеовход)
  • Кабель для подключения к линейному входу звуковой карты mini-jack 3,5 мм
  • Блок питания 5В, 1А
  • Руководство пользователя (в нашем случае на английском языке, но официально поставляемые тюнеры должны комплектоваться русским вариантом)

Конструкция и спецификации

Спецификации Leadtek WinFast TV Pro 1680:

  • Полная поддержка антенного и кабельного диапазонов
  • Поддержка PAL/SECAM/NTSC (только на видеовходе)
  • Автоматический и ручной поиск каналов
  • Поддержка соотношений сторон 4:3/16:9/16:10
  • Поддержка разрешений и частот обновления 800×600 (60 и 75 Гц), 1024×768 (60 и 75 Гц), 1280×1024 (60 и 75 Гц), 1280×720 (60 и 75 Гц), 1440×900 (60 и 75 Гц), 1600×900 (60 Гц) и 1680×1050 (60 Гц)
  • Прогрессивная развёртка
  • Многоканальный предварительный просмотр
  • Настраиваемое шумопонижение
  • Режим «Картинка-в-картинке» (PIP) с настройкой размеров и позиции видеоокна
  • Дополнительные функции — часы, таймер включения/отключения, будильник, календарь
  • Встроенный динамик

Несколько удивляет отсутствие в списке 1600×1200. C другой стороны, поддержка 75 Гц атрофировалась у многих современных моделей, так что, по этому параметру WinFast TV Pro 1680 заслуживает похвалы.

Награда за самый компактный автономный тюнер, ранее принадлежавшая KWorld PlusTV TVBox 1440ex, переходит к WinFast TV Pro 1680, размеры устройства составляют всего лишь 143×93×26 мм.

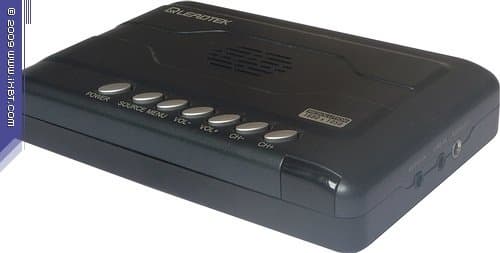

За исключением характерной решётки, скрывающей встроенный динамик, дизайн тюнера подчёркнуто нейтрален, WinFast TV Pro 1680 представляет собой чёрный параллелепипед с закруглёнными краями и кнопками на верней панели. В отличие от большинства тюнеров этого класса, вертикальная установка не предусмотрена, что несколько компенсируется общей миниатюрностью.


За прозрачной вставкой находятся ИК-датчик пульта ДУ и светодиодный индикатор (красный в режиме ожидания, зелёный во время работы).

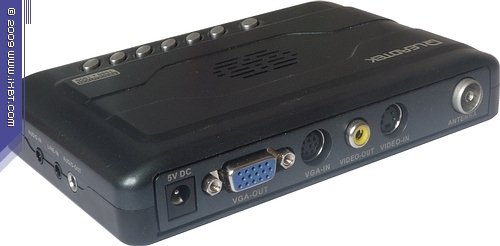

На задней панели расположены разъём для подключения блока питания, разъём D-Sub female для подключения дисплея, разъём для подключения к видеокарте при помощи переходника MiniDIN 8-pin — D-Sub male, композитный видеовыход (!), S-Video вход (источники композитного сигнала подключаются через прилагаемый переходник) и антенный разъём IEC.

Габариты послужили причиной переноса звуковых разъёмов (все mini-jack 3,5 мм) на боковую стенку, при этом для подключения внешних источников сигнала предусмотрен отдельный разъём. Нестандартное решение, но в удобстве ему отказать нельзя.

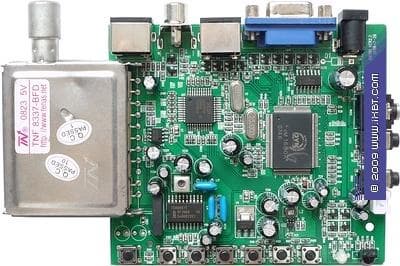

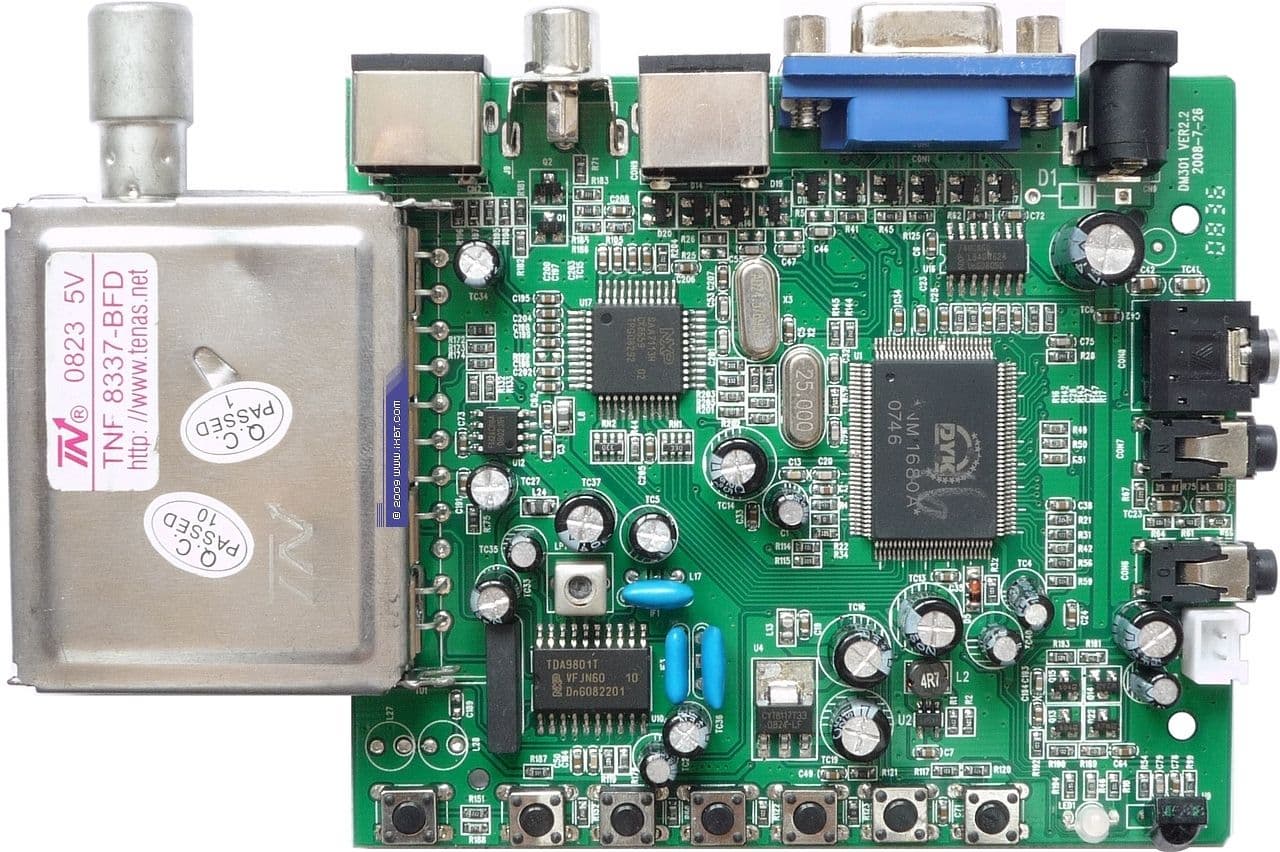

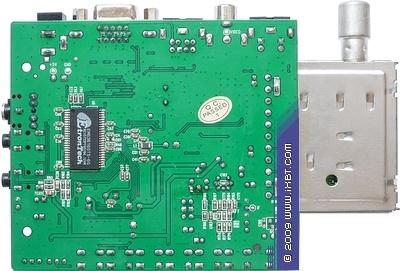

Как и у KWorld PlusTV TVBox 1440ex, половина приёмника классической компоновки TNF 8337-BFD от Shenzhen Tenas Electronic Co., Ltd находится за пределами платы. ВЧ-блок работает в паре с VIF-PLL демодулятором TDA9801T производства бывшего полупроводникового подразделения Philips Electronics, а ныне самостоятельной компании NXP.


Видеопроцессор имеет маркировку DYK NM1680A. К сожалению, добиться от представителей компании спецификаций за пределами «очень хорошего процессора в своём классе по сочетанию цена/качество» не удалось.

9-битный декодер NXP SAA7113H для разделения сигналов яркости и цветности использует режекторный и полосовой фильтры, уступая микросхемам SAA7114H/SAA7134(5), имеющим двухмерный адаптивный гребенчатый фильтр. Впрочем, с учётом последующей обработки сигнала видеопроцессором, включающей в себя преобразование чересстрочной развёртки в прогрессивную, масштабирование и шумоподавление, разница в качестве изображения будет не столь заметна, как в случае PCI/USB устройств.

Поддержки декодирования стереозвука тюнер не имеет.

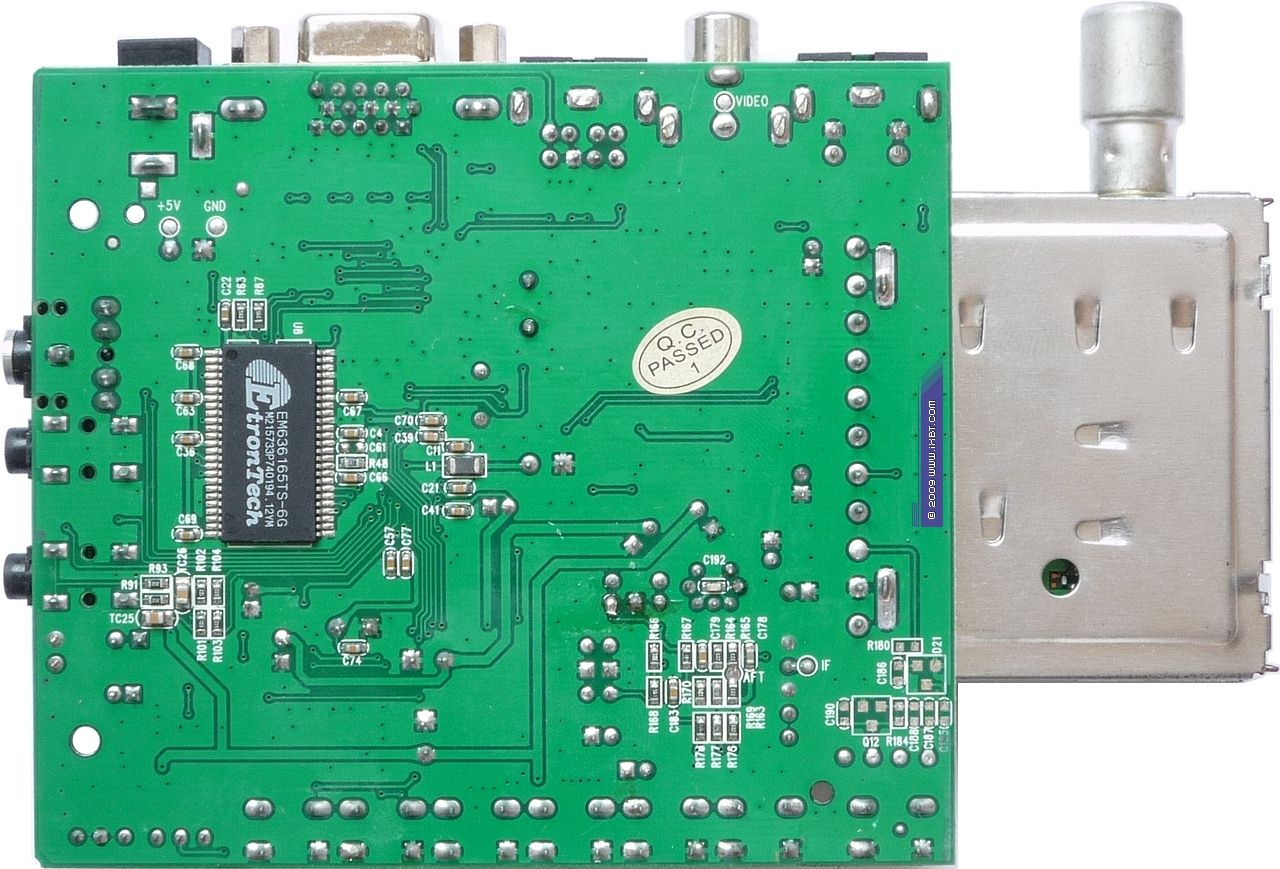

Буферная память представлена модулем ёмкостью 16 МБ, произведённым Etron Technology, Inc.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта Leadtek WinFast GeForce 280 GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жёсткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жёсткий диск 250 ГБ WDC (WD2500JS-40MVB1)
  • Жёсткий диск 320 ГБ Hitachi (*VLA360)
  • Жёсткий диск 500 ГБ Samsung (HD502IJ)
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Silver Power SP-S850 (850 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (SP1) x64 RUS

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49.75 МГц 79.5 дБ (мкВ) SECAM D/K
Первый 3 77.25 МГц 82.3 дБ (мкВ) SECAM D/K
RenTV 6 175.75 МГц 68.0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183.25 МГц 85.4 дБ (мкВ) SECAM D/K
РТР 9 199.25 МГц 87.2 дБ (мкВ) SECAM D/K
Домашний 11 215.25 МГц 56.5 дБ (мкВ) SECAM D/K
НТВ 21 471.25 МГц 59.5 дБ (мкВ) SECAM D/K
5 канал 23 487.25 МГц 62.5 дБ (мкВ) SECAM D/K
Культура 25 503.25 МГц 76.7 дБ (мкВ) SECAM D/K
ДТВ 27 519.25 МГц 66.2 дБ (мкВ) SECAM D/K
МузТВ 35 583.25 МГц 63.2 дБ (мкВ) SECAM D/K
ТВ3 37 599.25 МГц 62.2 дБ (мкВ) SECAM D/K
ТВЦ 47 679.25 МГц 59.2 дБ (мкВ) SECAM D/K
Спорт 50 703.25 МГц 63.0 дБ (мкВ) SECAM D/K

Настройка

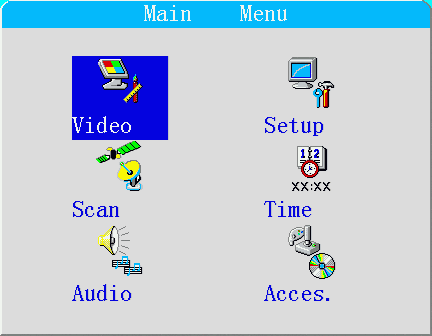

Меню текстово-графическое, русский язык в настоящее время отсутствует.

Отметим нестандартную навигацию. Кнопки, отвечающие за перемещение курсора вверх и вниз, служат для перехода по пунктам, кнопку ввода заменяет кнопка перемещения вправо. Привыкнуть со временем, конечно, можно, но пользователям, испорченным стандартной навигацией с кнопкой подтверждения, к которым относится автор этого обзора, сделать это будет нелегко. Усугубляет ситуацию выход в предыдущий раздел меню по одноимённой кнопке, расположенной на пульте ДУ в центре курсорного блока.

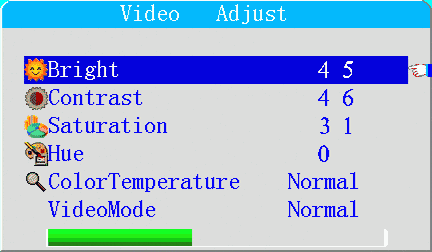

Раздел Video содержит настройки изображения (яркость контраст, цветность, оттенок) и нечасто встречающийся выбор цветовой температуры (нормальная, тёплая, холодная). В наличии 3 стандартных профиля (нормальный, яркий, мягкий) и пользовательский. Неплохо для бюджетной модели. Настройки применяются ко всем каналам одновременно.

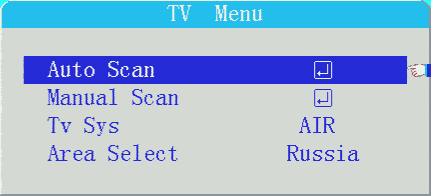

Настройка каналов предусматривает выбор страны, диапазона (эфирный/кабельный), 2 режима автоматического сканирования (Fast Scan и Normal Scan) и ручной поиск.

К сожалению, автоматика не смогла корректно справиться с помещением в список реально существующих каналов, причём, как ни странно, Fast Scan оказался эффективнее. Возможно, причина кроется в прошивке тестового экземпляра, но факт остаётся фактом.

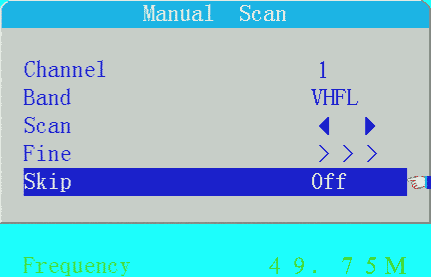

Впрочем, ручной поиск с возможностью точной подстройки полностью исправил ситуацию, позволив без труда обнаружить и добавить пропущенные каналы.

Здесь же находится функция отображения/пропуска канала в списке Skip.

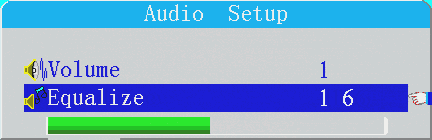

Звуковые настройки представлены громкостью и балансом.

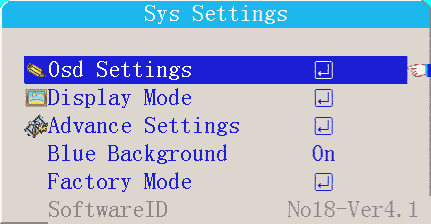

В разделе Setup доступны включение/выключение синего (точнее, бирюзового) экрана при отсутствии сигнала, возврат к заводским настройкам и несколько подразделов. Кроме того, здесь можно ознакомиться с версией прошивки тюнера (No18-Ver4.1 у нашего экземпляра).

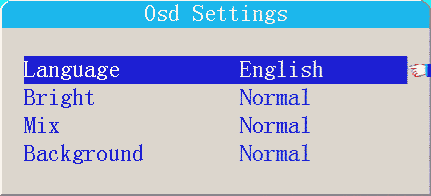

Настройки экранного меню позволяют выбрать язык (как уже говорилось выше, русский в настоящее время не поддерживается), яркость и прозрачность.

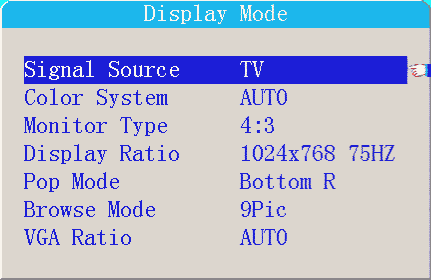

Раздел Display Mode содержит выбор источника сигнала, стандарт цветности (предусмотрено корректно работающее автоматическое определение), соотношение сторон и разрешение монитора (изменение разрешения также доступно при помощи кнопки MODE на пульте ДУ), позицию окна в режиме PIP (Picture In Picture, «Картинка в картинке») и количество ячеек в матрице многоканального предварительного просмотра (4, 9, 16).

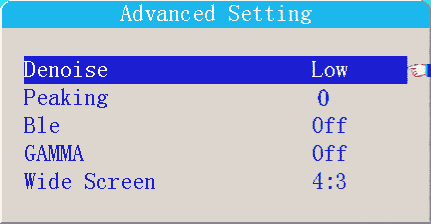

Подраздел Advanced Settings скрывает дополнительные настройки изображения.

Можно выбрать один из 4 уровней шумоподавления (забавный нюанс — в тестовом экземпляре настройки оказались перепутаны, HIGH соответствовал OFF, OFFLOW, LOWMIDDLE, MIDDLEHIGH, в официально поставляемых тюнерах это должно быть исправлено). Пункт Peaking отвечает за резкость. Аббревиатура Ble расшифровывается как Black Level Extension, включение этой опции должно влиять на уровень чёрного при использовании LCD-дисплея, однако обнаружить заметную разницу при тестировании не удалось. Возможна дополнительная гамма-коррекция (CD, CRT, Bright, Off). Пункт Wide Screen позволяет выбирать пропорции при использовании широкоформатного монитора (полноэкранный режим и принудительная установка 4:3 без искажений).

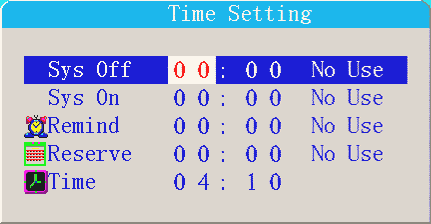

Предусмотрены часы таймер включения, таймер выключения и напоминание в заданное время.

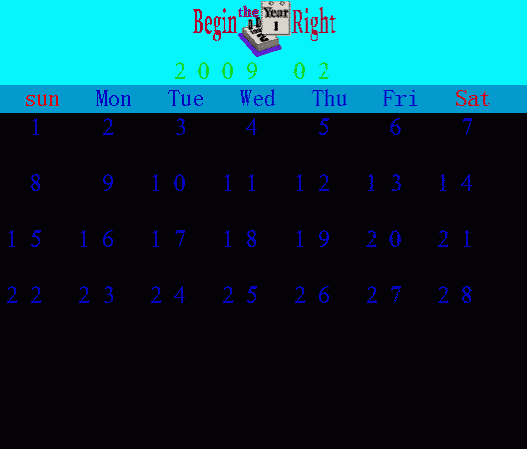

К разряду полезных мелочей можно отнести не часто встречающийся в автономных тюнерах календарь.

Режим «Картинка-в-картинке» у автономных TV-тюнеров представляет собой наложение видеопотока на часть аналогового изображения с выхода видеокарты. Активируется при помощи кнопки PIP на пульте ДУ. Последовательные нажатия на кнопку MODE приводят к изменению позиции видеоокна (5 положений — в центре и по краям экрана), кнопка PREVIEW отвечает за выбор одного из трёх его размеров. Странно, но в этом режиме недоступно отключение звука при помощи кнопке MUTE.

Качество

Если отвлечься от странностей автоматического поиска каналов, то качество приёма можно назвать хорошим. К сожалению, мы пока не располагаем методикой объективной оценки чувствительности автономных тюнеров, традиционное же ослабление сигнала на 20 dB при помощи аттенюатора не оказало заметного влияния на качество изображения на каналах с хорошим уровнем.

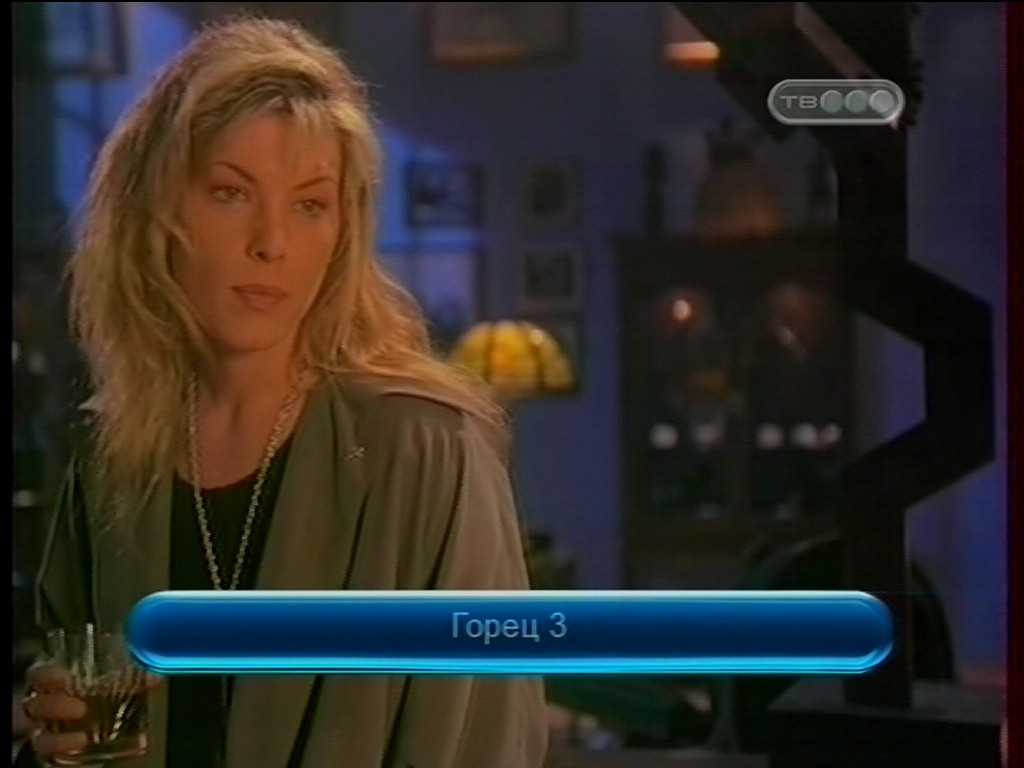

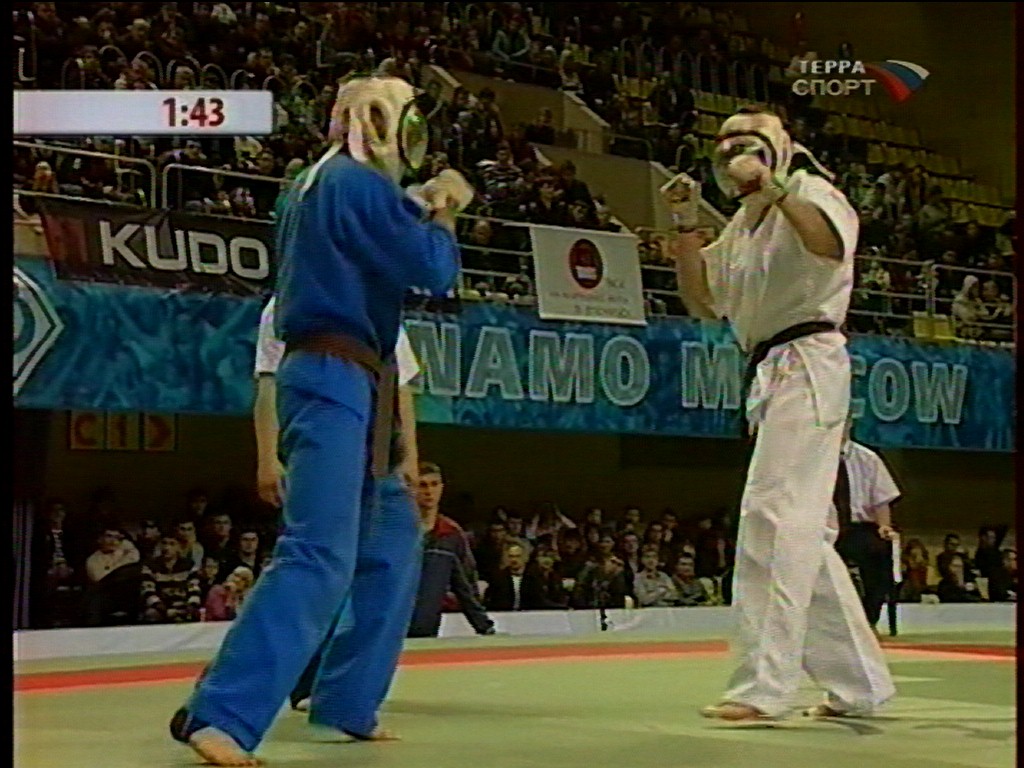

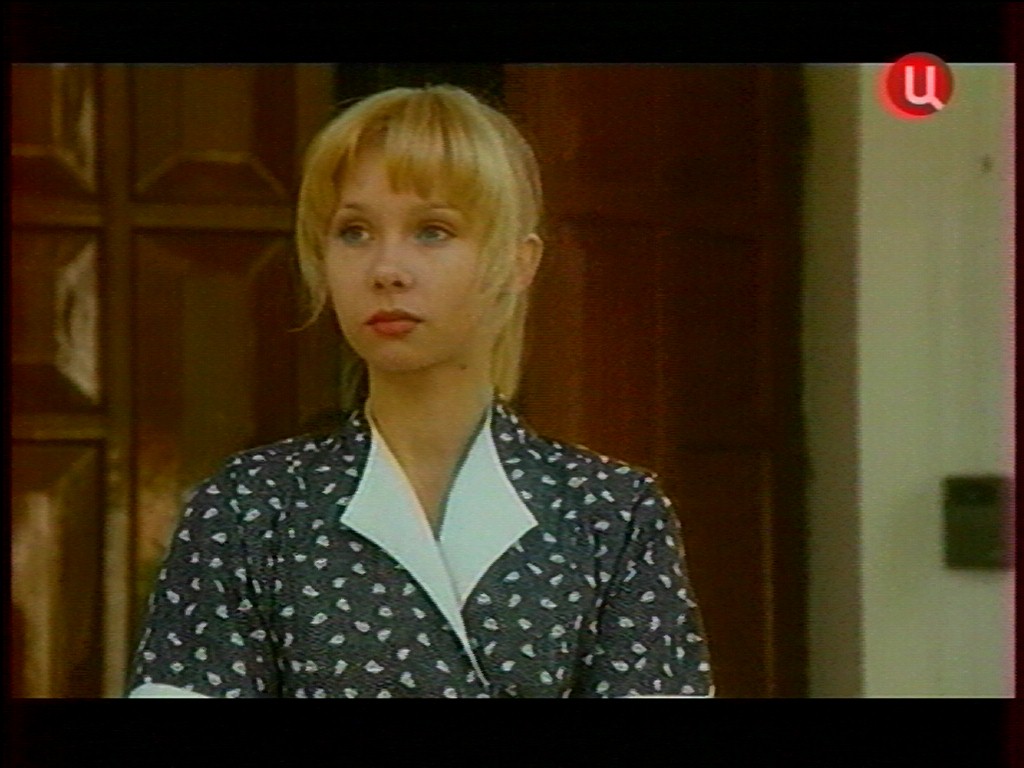

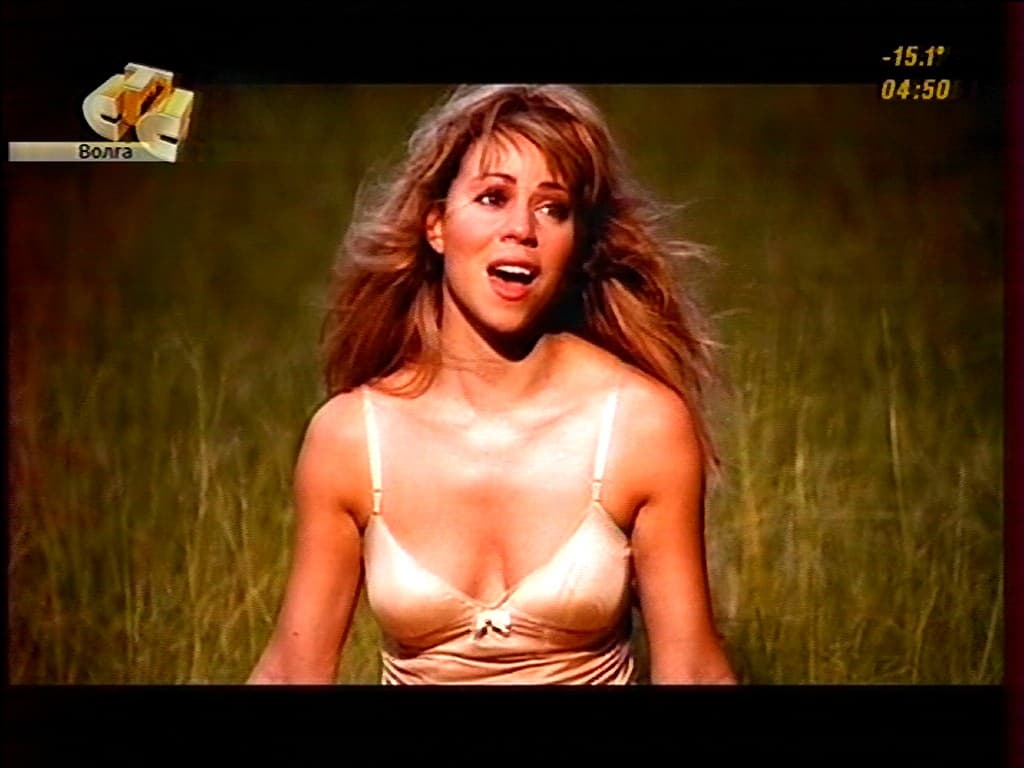

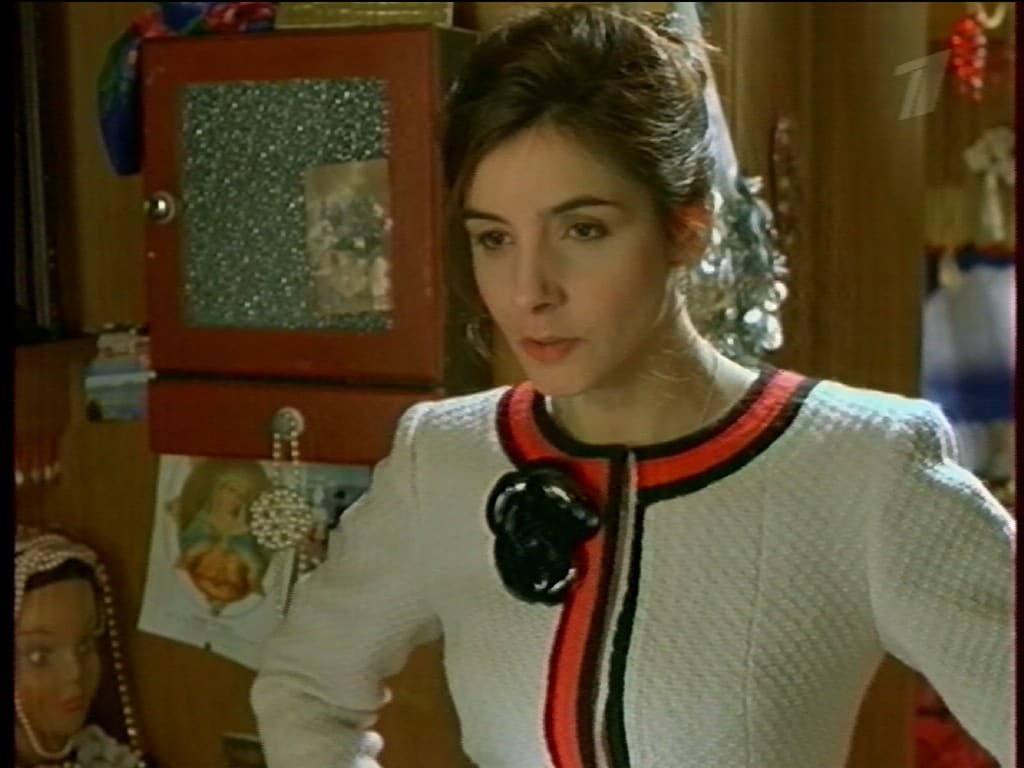

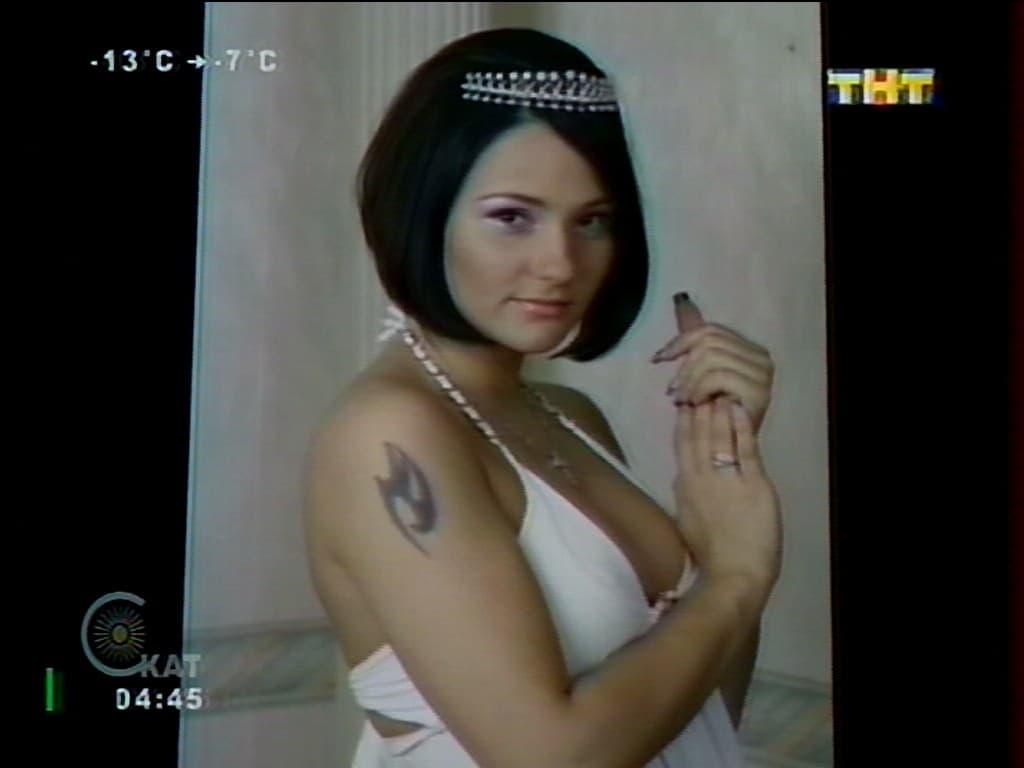

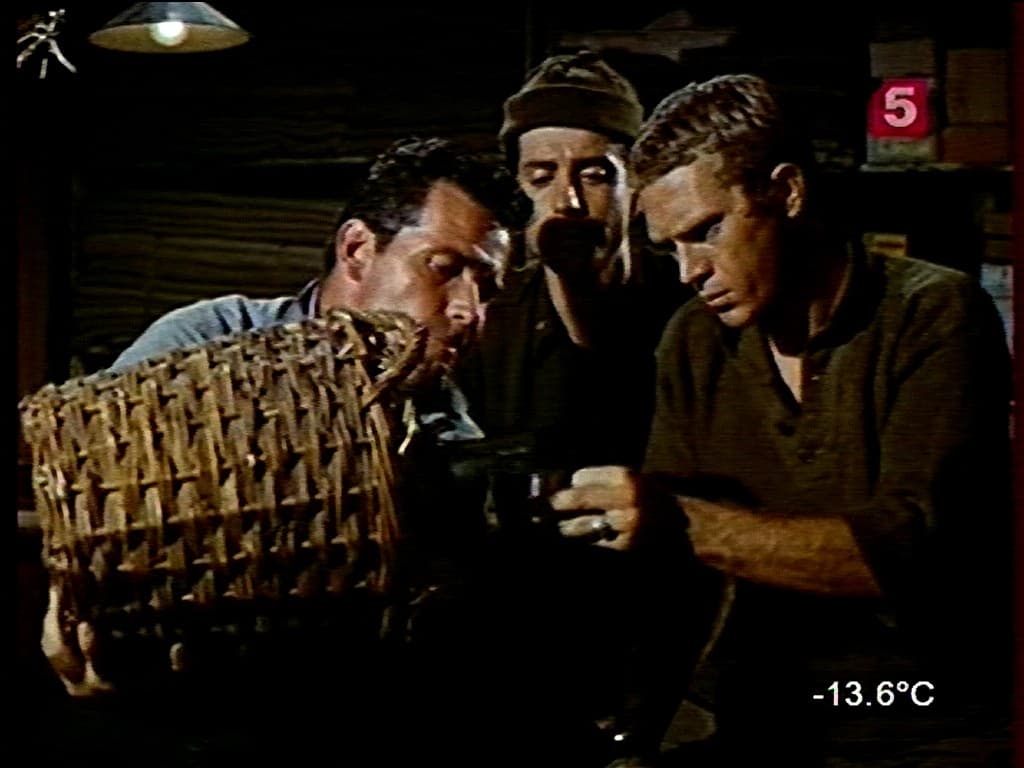

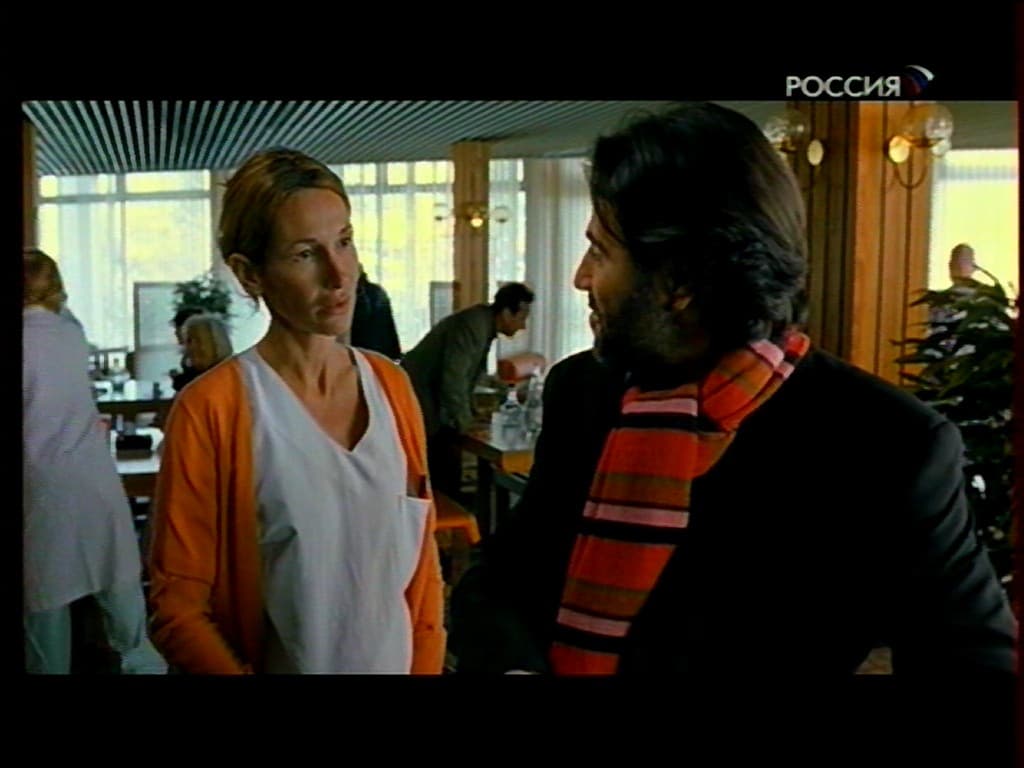

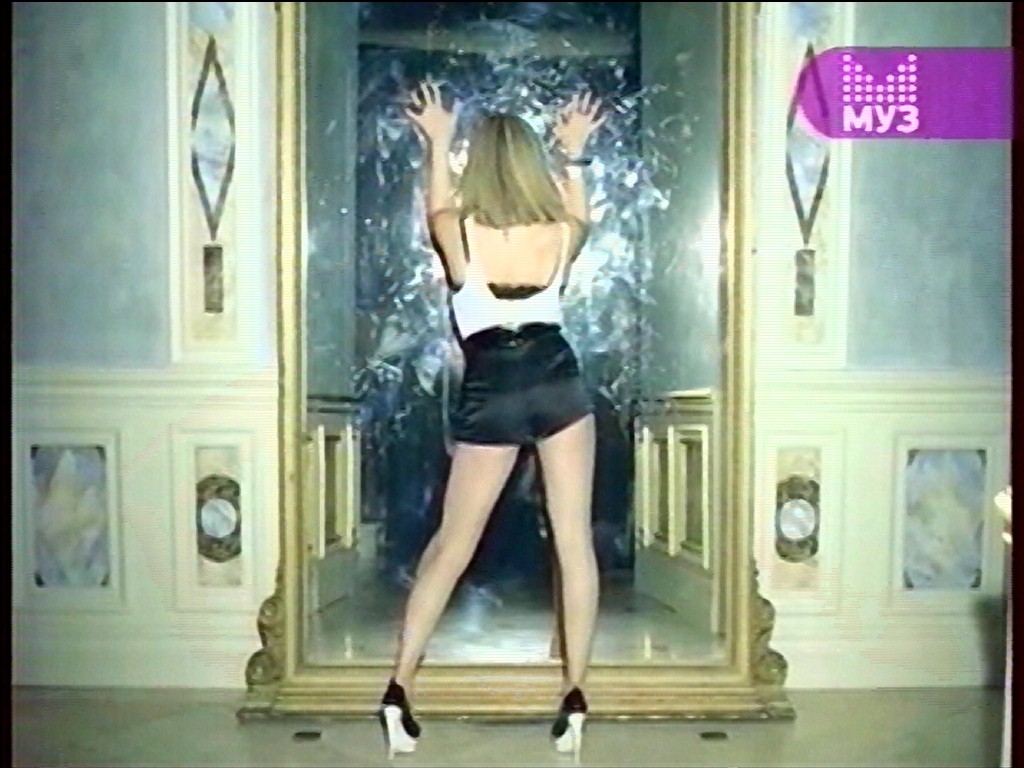

Тюнер обеспечивает хорошее качество изображения, разве что, как и KWorld TVBox 1440ex, имеет субъективно завышенную цветность по умолчанию. Совсем без нареканий не обошлось, в динамичных сценах заметна «смазанность» изображения (т. н. «эффект призраков»). Обычно это является побочным эффектом шумоподавления, однако у WinFast TV Pro 1680 наблюдается и при его отключении. Впрочем, существенным недостатком эту особенность назвать нельзя, подобное встречается во многих современных LCD-телевизорах.

При подготовке скриншотов использовалось устройство VGA2USB Pro от Epiphan SYSTEMS inc.

Перемотка кассеты на подключенном к композитному разъему видеомагнитофоне происходила без срыва синхронизации.

Качество встроенного динамика, разумеется, далеко от аудиофильских стандартов, однако звук вполне разборчив использования тюнера без внешней акустики (при подключении которой динамик отключается).

Общей проблемой большинства автономных тюнеров является снижение чёткости изображения на мониторе при сквозном подключении. Увы, эта участь не обошла WinFast TV Pro 1680 стороной.

Изображение с видеокарты на композитный видеовыход не выводится, экранное меню не накладывается.

Нагрев тюнера при работе незначителен.

Пульт ДУ

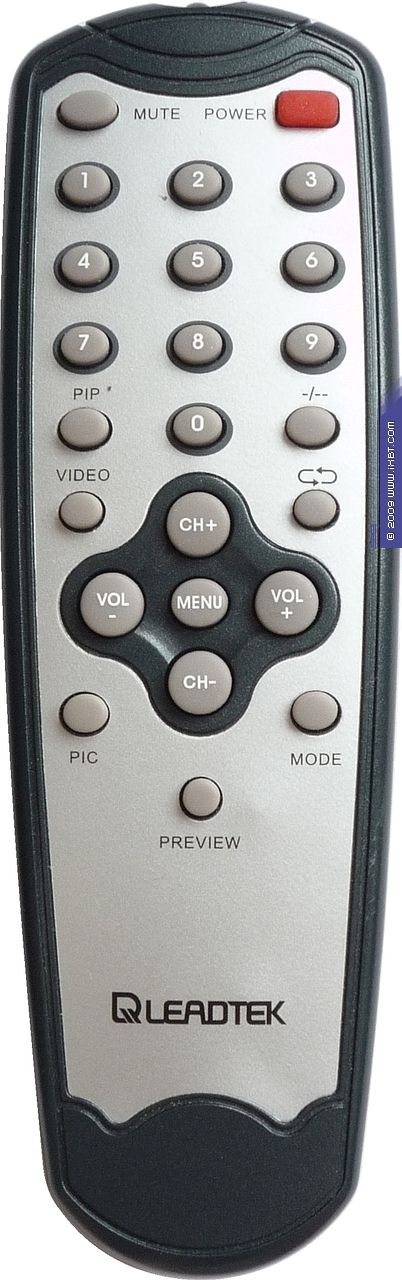

Тюнер комплектуется 24-кнопочным пультом, знакомым нам по устройствам других производителей. Расположение кнопок по функциональным зонам в меру эргономично, нажатие достаточно информативно, несмотря на субъективно слишком большой ход.

Выводы

Плюсы

  • Компактный размер
  • Хорошее качество приёма
  • Хорошее качество изображения и звука
  • Автоматический и ручной поиск каналов
  • Поддержка разрешений до1680×1050 и частоты обновления 75 Гц (полный список разрешений можно найти выше)
  • Поддержка соотношений сторон 4:3, 16:9 и 16:10
  • Настраиваемое шумоподавление
  • Автоматическое определение стандарта цветности
  • Режим «Картинка-в-картинке»
  • Композитный видеовыход
  • Предварительный просмотр 4, 9 или 16 каналов
  • Таймеры автоматического включения и отключения

Минусы

  • Отсутствие поддержки разрешения 1600×1200
  • Отсутствие поддержки декодирования стереозвука
  • Отсутствие русскоязычного экранного меню
  • Снижение чёткости на мониторе при сквозном подключении

Парадоксально, но по выходу на российский рынок Leadtek WinFast TV Pro 1680 не имеет прямых конкурентов, предоставляющих в рамках компактного устройства поддержку популярных широкоформатных мониторов с диагональю 21-22 дюйма без существенного ущерба для кошелька покупателя. Окончательная же судьба этой модели будет зависеть от того, насколько предполагаемые цены совпадут с реальными.

Средняя текущая цена (количество предложений) Leadtek WinFast TV Pro 1680 в московской рознице: Н/Д(0)
