Tyan Trinity 845e (S2099A) — системная плата на базе чипсета i845E


Продукция этой компании попадает к нам довольно редко, и обычно она достаточно нетривиальна, чего нельзя сказать об исследованной в этот раз плате. Дело в том, что она является начальной моделью в своей линейке, и потому фактически не обладает никакими интересными особенностями.

Комплект поставки включает:

  • Упаковку: стандартная коробка строгого дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы.

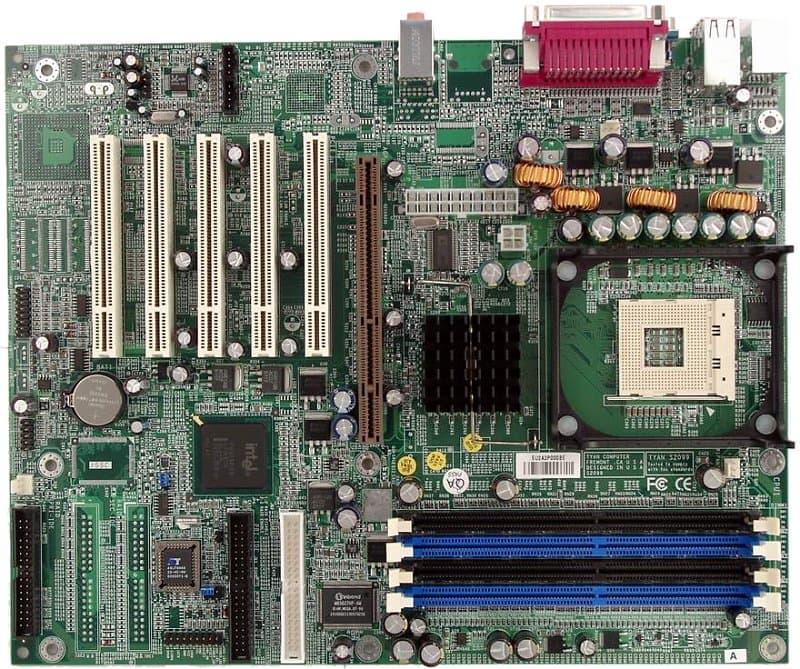

Разводка платы совершенно нестандартна (в сравнении с продукцией конкурентов), но как раз недостатки ее вполне привычны: разъемы аудиовходов расположены перед слотами PCI, а разъемы IDE и FDD — позади них, манипуляции с модулями памяти затрудняются при установленной в слот видеокарте, а шлейф проводов к разъемам питания протягивается аккурат над процессорным сокетом. По крайней мере, доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, а краткое описание ее функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3300 мкФ и несколько менее емких.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF.

Не распаяны, но разведены на плате: микросхема видеоадаптера, микросхемы видеопамяти, сетевой контроллер и 2 разъема RJ45, контроллер IDE RAID и его разъемы.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

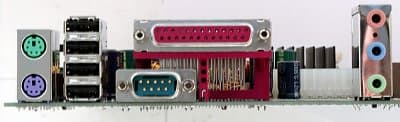

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP Pro/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти-
Выбор частоты работы памяти+Auto, DDR200, DDR266
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—165 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора++0,025, +0,5, +0,075 В
Изменение напряжения памяти++0,05, +0,1, +0,15 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1.05, как последняя из доступных на время проведения тестирования.

Судя только по функциональности, это плата начального уровня, однако ценой она обладает весьма немалой. Конечно, компания позиционирует свою продукцию в качестве решения для серверов и рабочих станций, упирая на прекрасную надежность и полную беспроблемность работы, но не очень понятна перспективность на этом рынке столь функционально ограниченной платы.

Результаты тестов:
