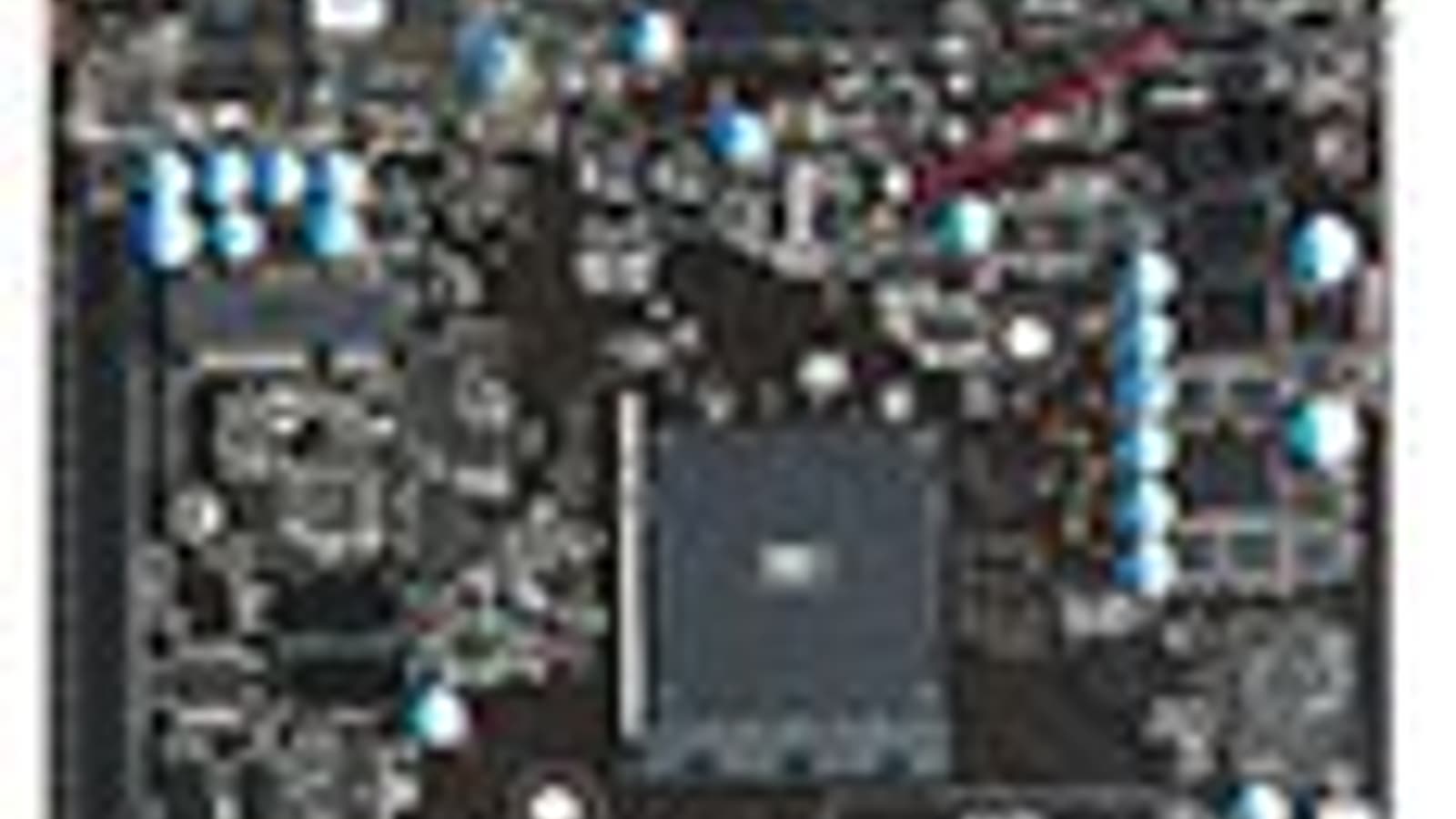

Материнская плата MSI AM1I


Линейку процессоров AMD в исполнении АМ1 мы в свое время протестировали полностью, а вот плат с таким разъемом не касались вообще. Причины просты: это изначально бюджетная платформа, сокетное исполнение которой вообще продиктовано лишь стремлением насытить рынок, а функциональность готовых продуктов в основном определяется возможностями центральных процессоров, которые уже превратились в SoC. Соответственно, у производителей нет никаких стимулов к выпуску выдающихся плат — большинство является моделями формата Mini-ITX без каких-либо дополнительных контроллеров, т. е. по сути лишь пассивным соединителем процессора и прочей периферии. С другой стороны, совсем уж игнорировать данный рынок несколько неправильно — разумно дать потенциальным покупателям хоть какое-то представление о том, с чем они столкнутся при выборе данной платформы. Что мы и решили сделать на примере одной из типичных моделей для АМ1.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI AM1I приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Kabini
Процессорный разъем
Socket AM1
Чипсет
Интегрирован в процессоры
Память
2 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC887
Сетевой контроллер
Realtek RTL8111G
Слоты расширения
1 × PCIe 2.0 x4 (в форм-факторе x16)
1 × Mini-PCIe 2.0
SATA-разъемы
2 × SATA 6 Гбит/с
USB-порты
2 × USB 3.0
6 × USB 2.0
Разъемы на задней панели
1 × HDMI
1 × VGA
1 × DVI-D
2 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × PS/2
3 × аудиоразъема типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
4-контактный разъем питания ATX 12 В
2 × SATA 6 Гбит/с
1 × разъем для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 2.0
Форм-фактор
Mini-ITX (170 × 170 мм)
Средняя цена
T-10735929
Розничные предложения L-10735929-10

Форм-фактор

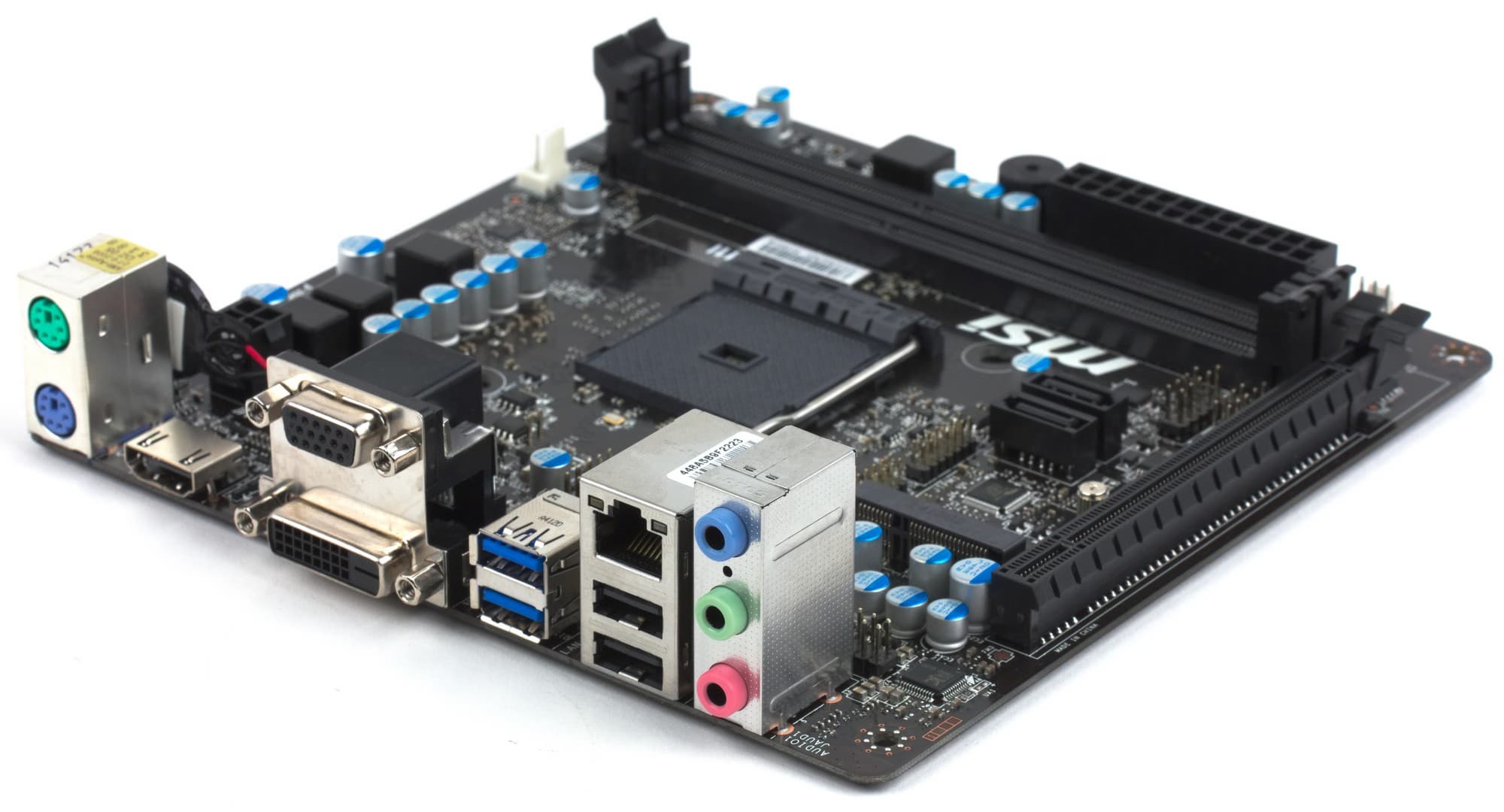

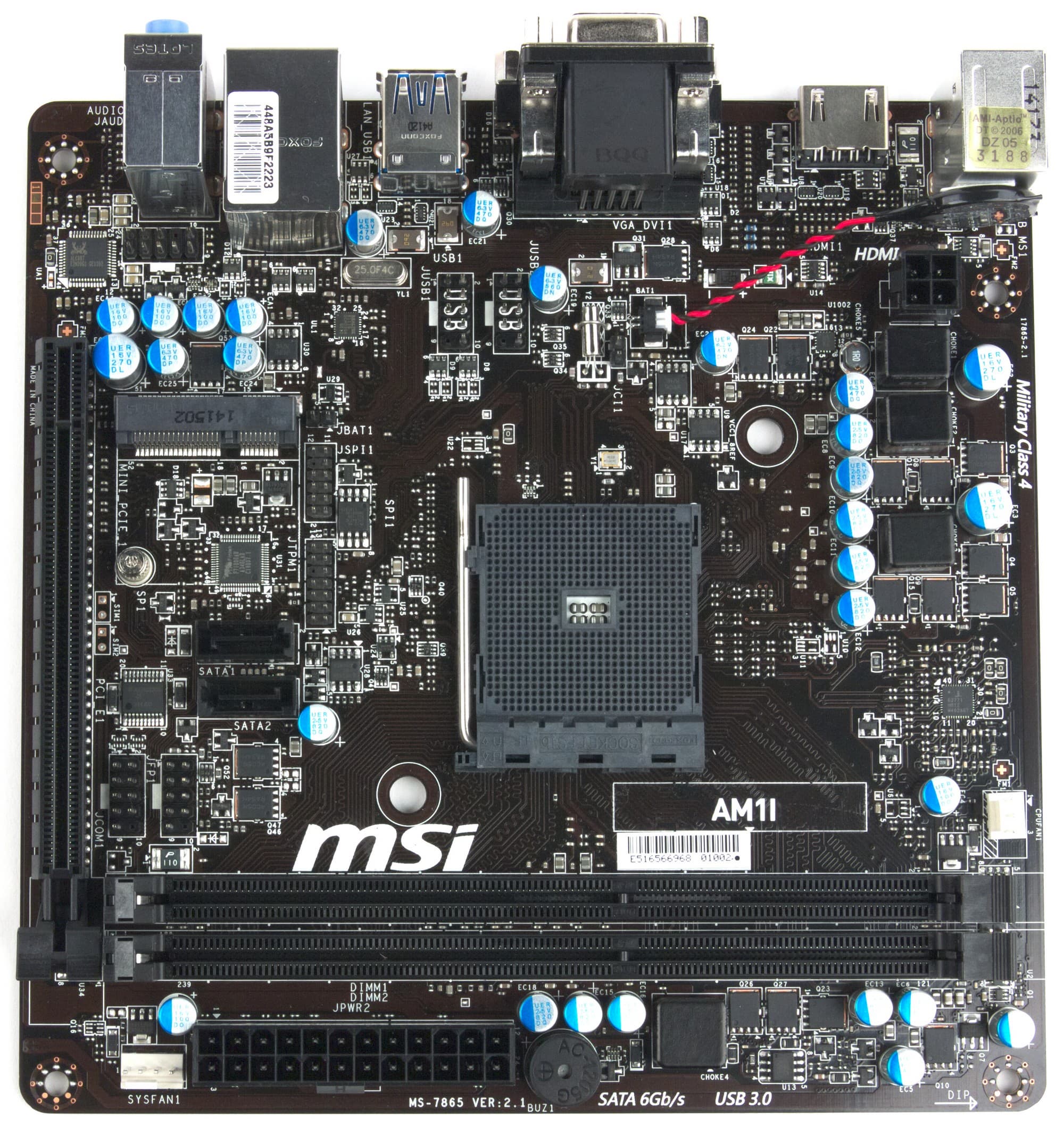

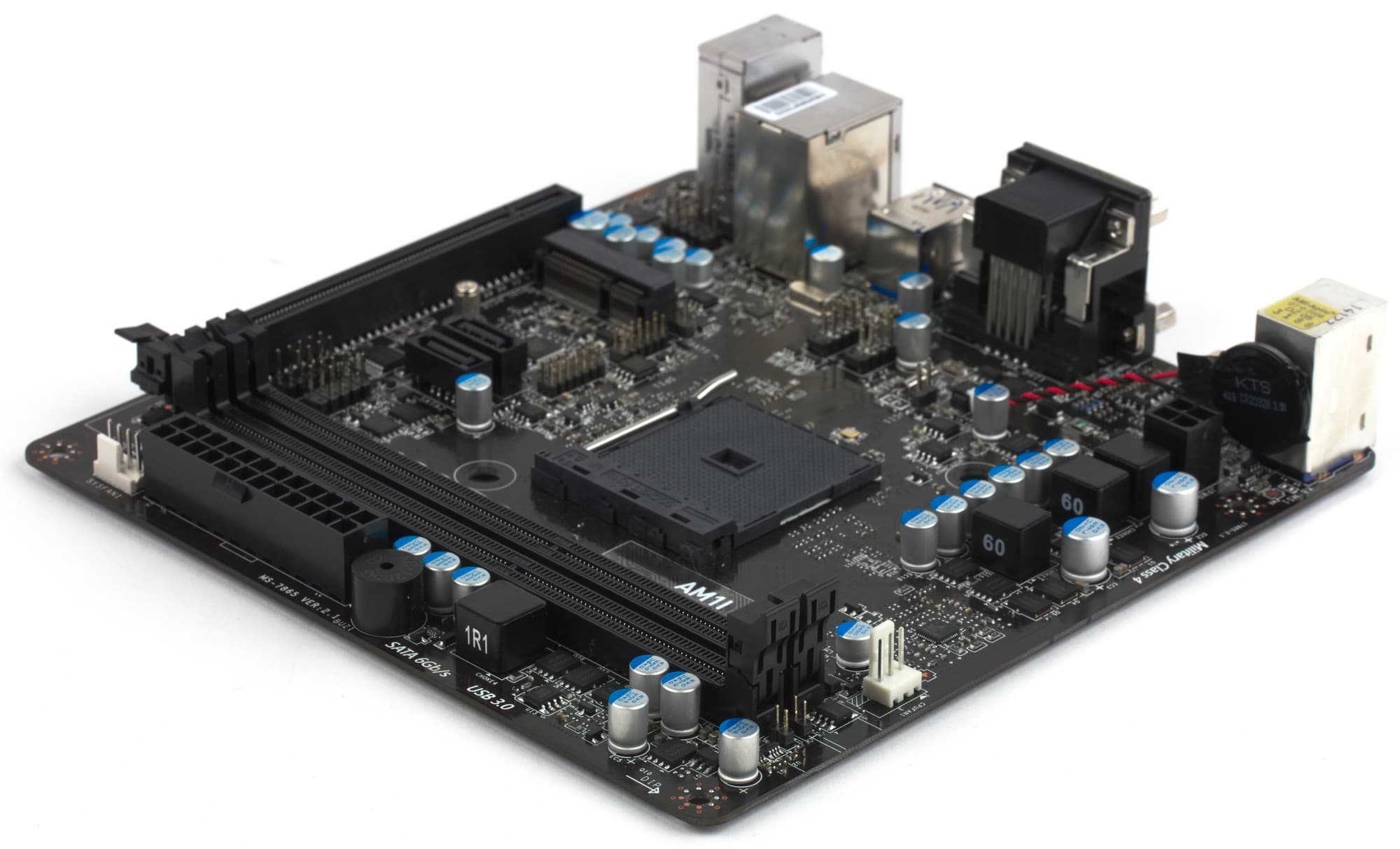

Плата MSI AM1I выполнена в форм-факторе Mini-ITX (170 × 170 мм) и может быть установлена в корпус, поддерживающий платы с форм-фактором Mini-ITX или бо́льшие по размеру. Для монтажа платы предусмотрено четыре стандартных отверстия.

Чипсет и процессорный разъем

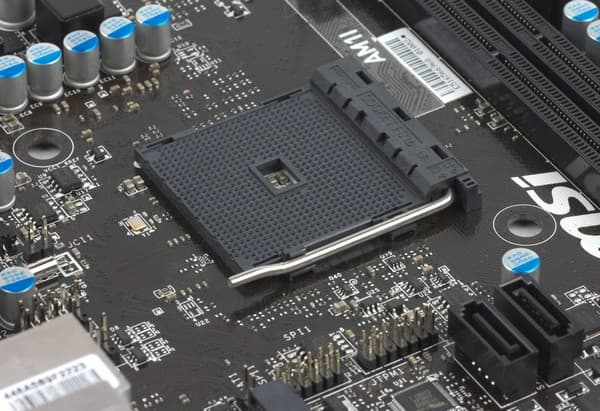

Как уже было не раз упомянуто, все устройства под Socket AM1 представляют собой системы на кристалле (SoC), т. е. включают в себя и собственно процессор, и полную функциональность «чипсета».

Память

Для установки модулей памяти на плате предусмотрено два DIMM-слота, что даже несколько избыточно, поскольку все процессоры для АМ1 поддерживают лишь один канал памяти. Соответственно, второй разъем сможет пригодиться лишь для ее расширения, благо максимальный поддерживаемый объем составляет 32 ГБ, но подходящих для его получения модулей в продаже пока нет. Официально поддерживаются модули DDR3-1333/1600, что соответствует спецификациям процессоров, однако возможно и использование модулей меньшей частоты. Заметим, что разгон памяти на этой платформе не предусмотрен в принципе, за исключением увеличения базовой частоты, но в данной плате это не реализовано. В результате бессмысленной оказывается поддержка профилей ХМР, да и возможность регулировать напряжение памяти в диапазоне 1,3—1,8 В тоже бесполезна, поскольку частоту можно лишь понизить вплоть до 800 МГц, но не повысить.

Слоты расширения

SoC Kabini поддерживают до восьми линий PCIe 2.0, часть из которых может быть объединена для поддержки слота PCIe x4. Таковой на плате реализован, но имеет физическое исполнение PCIe x16, что улучшает совместимость с картами расширения — возможно даже использование дискретных видеокарт. Для большинства процессоров, впрочем, это не нужно, но в семействе сейчас есть и два Athlon X4 с заблокированным видеоядром, с которыми можно и поэкспериментировать (особенно при наличии ранее купленной видеокарты, уровнем выше встроенного в другие APU Radeon R4).

Изюминкой платы является наличие второго слота расширения, хотя это и не предусмотрено форматом Mini-ITX. Обойти «законы природы» удалось благодаря существованию разъемов типа Mini-PCIe, каковой на плате и присутствует. Его наличие особенно высоко оценят те, кто решит снабдить компьютер поддержкой беспроводной сети — найти такой адаптер в виде Mini-PCIe половинной длины даже проще, нежели в варианте под «взрослый» PCIe.

Видеоразъемы

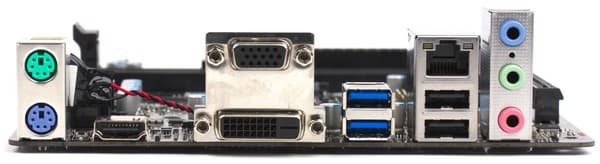

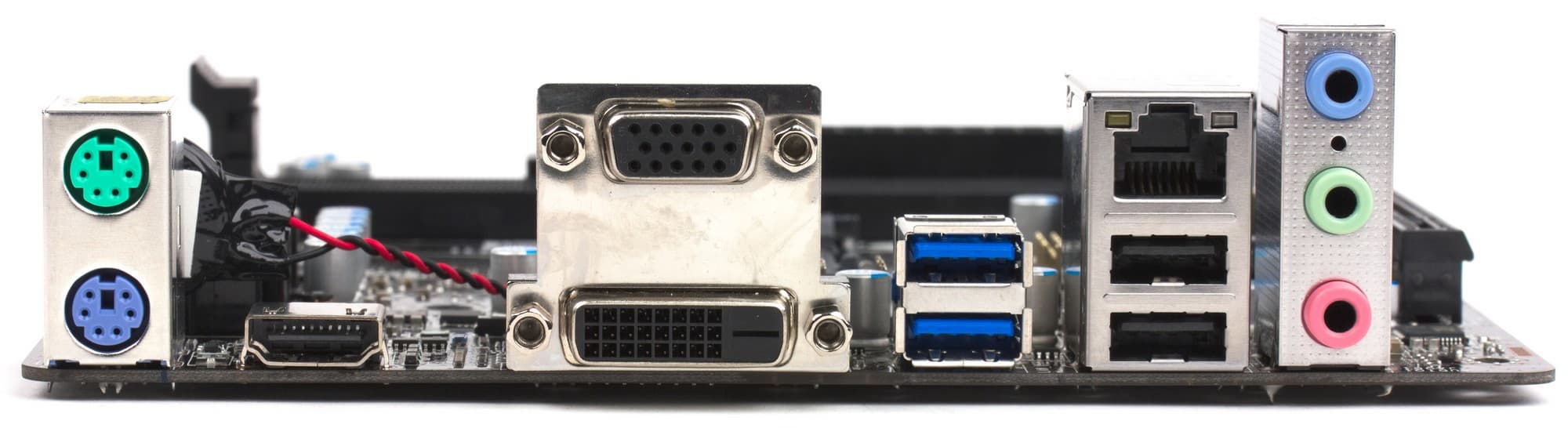

Для подключения мониторов и других устройств отображения на задней панели платы имеются порты HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц или 1920×1200@60 Гц), DVI-D (Single Link — 1920×1200@60 Гц) и VGA (D-Sub).

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено два порта SATA 6 Гбит/с, которые реализованы на базе интегрированного в APU контроллера. На фоне возможностей современных чипсетов это кажется заметным ограничением, однако на практике им не является, поскольку большинство компьютеров (особенно недорогих и компактных) и сейчас снабжается одним накопителем (реже двумя).

USB-разъемы, последовательный порт

Для подключения всевозможных периферийных устройств на плате предусмотрено два порта USB 3.0 и шесть портов USB 2.0. Как и следовало ожидать при таком раскладе, оба порта USB 3.0 и два 2.0 выведены на заднюю панель, а еще четыре порта USB 2.0 доступны в виде гребенок на текстолите. Отсюда вытекают два недостатка. Во-первых, «в пролете» оказываются те, кто хочет установить в корпус внутренний картовод с интерфейсом USB 3.0 или просто вывести таковые порты на фронтальную поверхность корпуса — подключать соответствующие аксессуары некуда. Во-вторых, всего четыре USB-порта на задней панели по нынешним временам кажутся явно недостаточным количеством, а вывод дополнительных с платы в случае компактных (особенно низкопрофильных) корпусов не всегда является тривиальной задачей. Исправить положение, впрочем, можно использованием мыши и клавиатуры с интерфейсом PS/2, благо плата снабжена не одним, а двумя такими портами, но это если они есть (из продажи устройства с устаревшими интерфейсами постепенно исчезают, а в сегменте топовых решений это произошло уже давно и навсегда). И связано это явно не с теоретическим дефицитом портов — из восьми поддерживаемых APU USB 2.0, повторимся, разведено лишь шесть.

Любопытной особенностью платы, которая вполне может порадовать владельцев устаревшей периферии, является наличие внутреннего COM. К сожалению, планка для его вывода наружу в комплекте отсутствует, но, в общем-то, она стоит копейки и может быть уже в наличии.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализован гигабитный сетевой интерфейс на базе контроллера Realtek RTL8111G — практически стандарта де-факто для недорогих плат.

Система питания

Как и большинство плат для данной платформы, эта имеет 24-контактный и 4-контактный разъемы для подключения блока питания. Регулятор напряжения питания процессора на плате является трехканальным. Все компоненты недорогие, но, тем не менее, MSI не забывает упомянуть об использовании твердотельных конденсаторов, черных катушек и прочего «Military Class», что стало уже привычным.

Аудиоподсистема

Опять же, как и следовало ожидать, поддержка аналогового аудио реализована по принципу «чтобы было»: используется старый уже кодек Realtek ALC887, который и «при жизни» эталоном качественного звучания не был. Формально он поддерживает акустику 7.1, но из-за наличия на задней панели лишь трех аудиоразъемов подключить ее можно только при одновременном задействовании и их, и фронтальных выходов корпуса. Впрочем, как нам кажется, обычным для систем такого уровня является использование пары недорогих колонок, и не более того, ну а если вдруг кому понадобится акустика высокого класса, для ее подключения давно уже с успехом применяется HDMI.

Итого

Главной целью разработки платформы АМ1 было усиление позиций в сегменте бюджетных низкопотребляющих компактных решений. Причем все три слова в данном случае являются ключевыми одновременно — если отбросить любое из них, конкуренты могут оказаться более предпочтительными. Необходимость строгого соответствия трем не слишком хорошо сочетающимся требованиям делает платформу нишевым решением. А платы для нее автоматически становятся очень простыми и «неинтересными». Действительно, попытка производителей существенным образом улучшить функциональность мгновенно увеличивает цену, так что обеспечив возможности решений на базе, например, чипсета Intel H81, мы получим и аналогичный ценник, что вряд ли обрадует потенциального покупателя. Поэтому, собственно, никто и не рвется заниматься подобным — все платы для данной платформы похожи друг на друга как однояйцевые близнецы :) MSI AM1I — типичный представитель данного направления: плата формата Mini-ITX, ограничивающаяся функциональными возможностями SoC Kabini и рассчитанная на использование в стандартных компьютерных корпусах. А нужна такая плата или нет — зависит от того, нужна ли данная платформа как таковая.

Эта модель на сайте производителя (русское зеркало)


Плата предоставлена на тестирование производителем
