MSI 890FXA-GD70 — системная плата на чипсете AMD 890FX


Платы на топовых чипсетах зачастую приобретают не только пользователи, непосредственно принадлежащие к целевой категории таких изделий: оверклокеры и сборщики мощных игровых конфигураций. Но и те кто хочет получить максимально качественные компоненты для сборки надежной конфигурации с широкими возможностями для расширения. Не секрет, что на таких платах производители применяют наиболее качественные компоненты в схемах питания, да и сами по себе они рассчитываются с запасом, оснащаются солидными системами охлаждения.

И все это позволяет надеятся, что система получится не только мощной, но и стабильной. Формально с этой же целью можно было бы поискать серверные платы для однопроцессорных систем, но, как правило, с точки зрения домашнего пользователя, они оснащены хуже и имеют при этом лишние (SAS-контроллер и т. п.) компоненты, которые в «нормальном компьютере» ни к чему.

В этом обзоре мы рассмотрим плату, хорошо подходящую для разных категорий «требовательных пользователей», в исполнении MSI.

Особенности платы

материнская плата MSI 890FXA-GD70

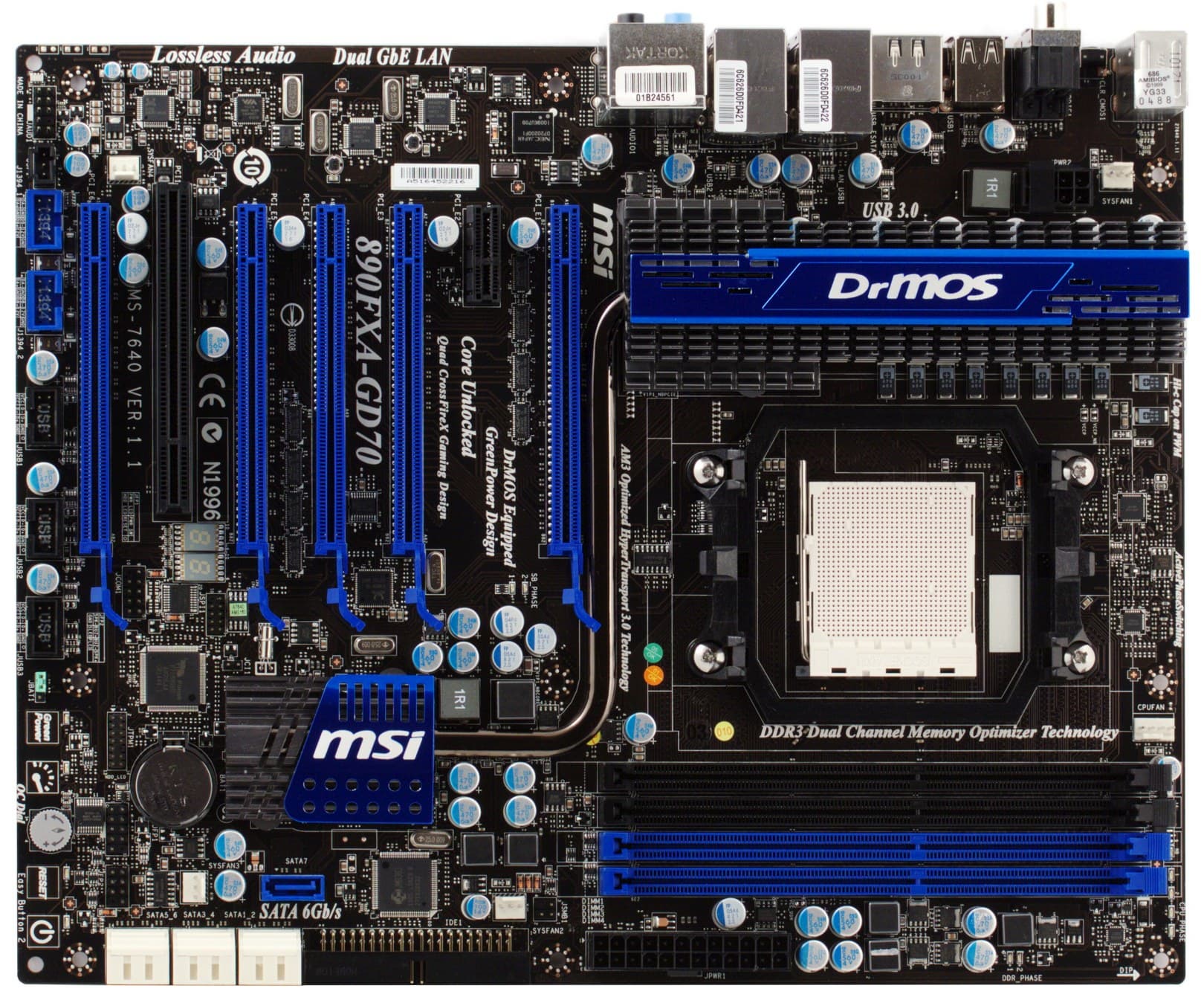

Сказанное в начале, впрочем, не означает, что в качестве основы игровой конфигурации эта плата в чем-то уступает моделям от конкурентов. Реализация функциональности CrossFire полноценная, насколько это возможно в принципе: две карты получают по 16 линий, а при установке четырех видеокарт, порты автоматически переконфигурируются в режим x8.

Еще один порт постоянно работает в режиме x4, так что и для ускорения игровой физики найдется куда приткнуть соответствующее устройство. Разумеется, в пространстве за слотами ничего принципиально не мешает размещению крупногабаритных карт. Надо также отметить удобное расположение портов для подключения вентиляторов, тянуть кабели не придется, поскольку розетки имеются на всех «углах» платы.

материнская плата MSI 890FXA-GD70

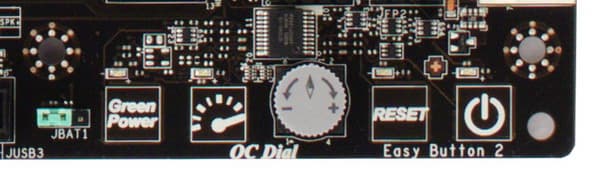

Как и все платы такого класса, данная модель не обходится без приятных «излишеств» в виде индикатора POST-кодов и дополнительных кнопок. Причем кнопки сенсорные, реагируют на касание пальцем символа, нанесенного прямо на поверхность платы. Кроме включения и перезапуска с помощью этих кнопок можно активировать режим динамического управления количеством фаз стабилизатора напряжения и включить регулятор тонкой настройки частоты.

материнская плата MSI 890FXA-GD70

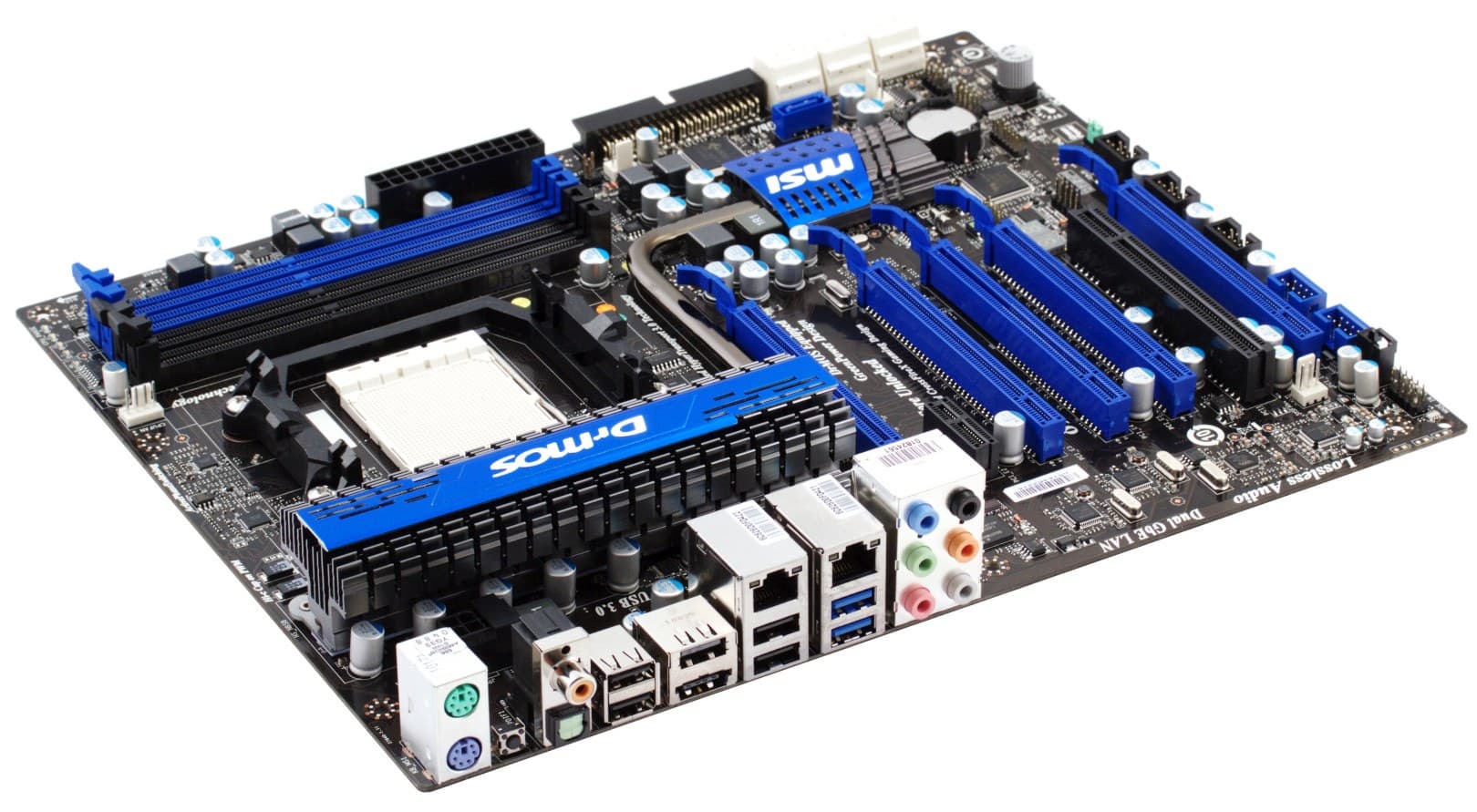

по ссылке — вид платы в 3/4 со стороны задней панели

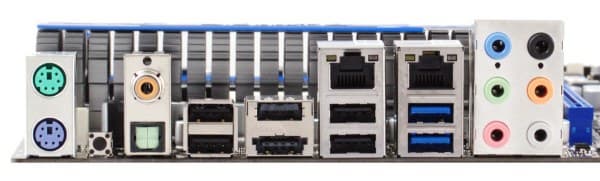

На задней панели собрано все необходимое, включая два сетевых гигабитных порта, eSATA и два USB 3.0. Странно только почему не выведен ни один FireWire-порт, хотя соответствующий контроллер на плате есть. И еще более странно, что такого порта нет и на имеющейся в комплекте планке для вывода двух дополнительных USB-портов.

материнская плата MSI 890FXA-GD70

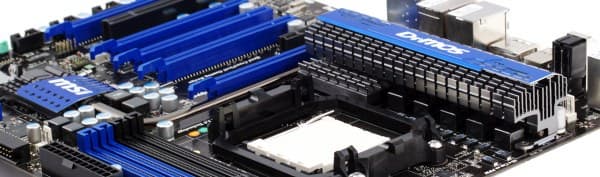

Конструкция радиаторов на этот раз выбрана скорее рациональная нежели дизайнерски-оформительская, так что даже при использовании водяного охлаждения на процессоре, дополнительный обдув радиаторов чипсета не обязателен. Свою положительную роль в благоприятный температурный режим вносит и фирменный стабилизатор напряжения на интегральных компонентах, эффективность которого явно выше по сравнению с традиционными схемами. Поэтому и не требуется интенсивного охлаждения.

материнская плата MSI 890FXA-GD70

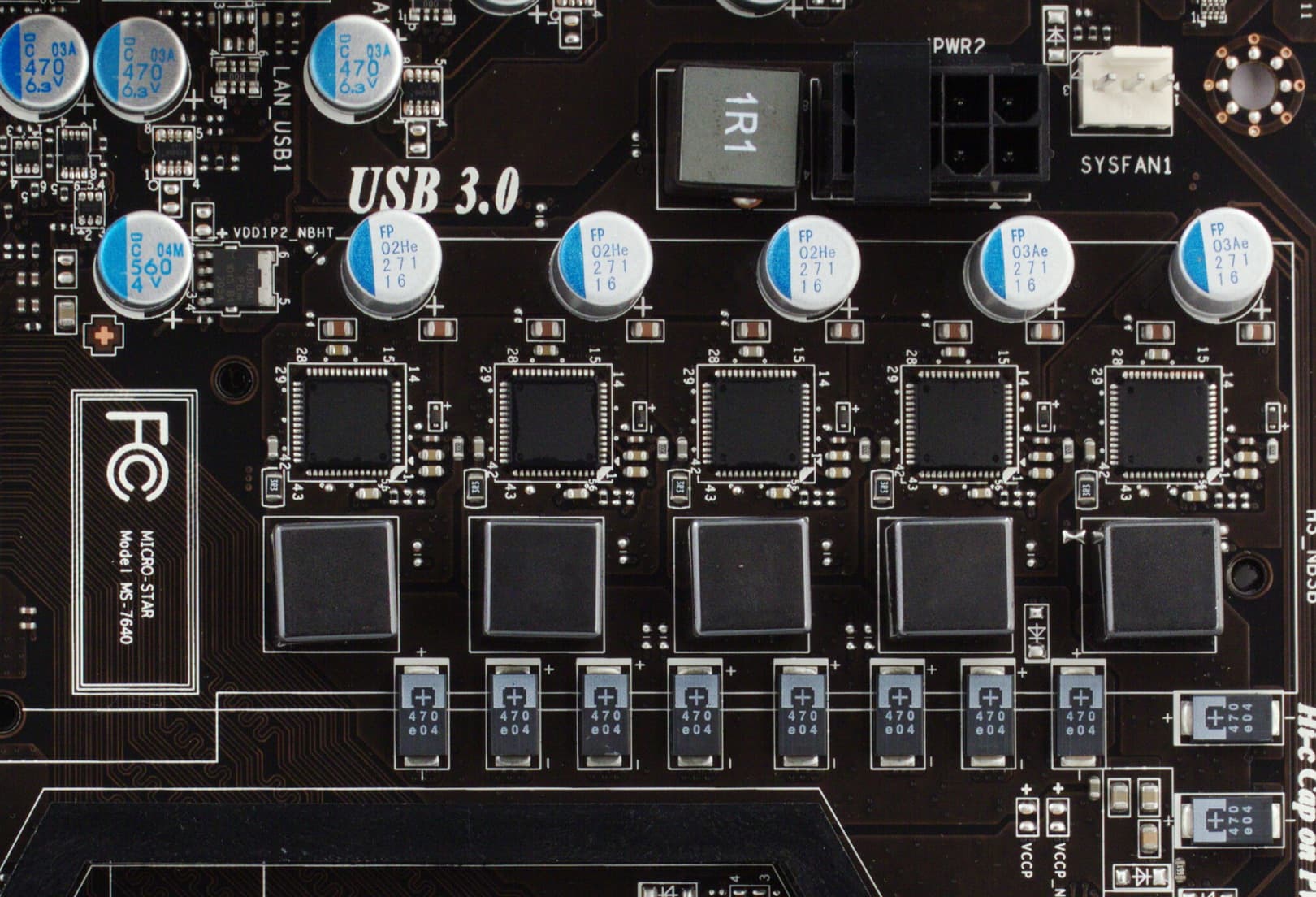

Стабилизатор напряжения питания процессора — 5-канальный, но вместо классической схемы с раздельными полевыми транзисторами (и драйверами) во всех каналах используются интегральные схемы DrMOS, которые являются уже традиционной комплектацией дорогих плат MSI. Мы неоднократно рассказывали об особенностях и преимуществах этой технологии, которая отличается более высокой эффективностью преобразования и стабильностью формы выходного напряжения. Также в цепи установлены 10 танталовых конденсаторов по 470 мкФ и 5 твердотельных — по 270 мкФ. Поддерживаются процессоры с заявленным TDP до 140 Вт, соответственно, имеется и запас на разгон даже топовых процессоров из современной линейки. Кроме высокого КПД схема с интегральными элементами имеет еще одно принципиальное достоинство с точки зрения стабильного питания: частота переключения ключей в данном случае составляет 1000 кГц, тогда как в стандартной классической схеме полевые транзисторы переключаются с частотой примерно 250 кГц. Соответственно, пульсации в данном случае изначально в 4 раза меньше.

материнская плата MSI 890FXA-GD70

В комплектации имеется 4 шлейфа SATA с металлическими защелками и один PATA, мостик для объединения двух карт в CrossFire и комплект переходников для удобного подключения проводов от передней панели. Также в комплекте имеется планка на заднюю панель с двумя USB-портами. На диске имеется утилита для автоматического обновления драйверов и BIOS с поиском на сайте производителя и пакет Norton Internet Security. Из оригинальных разработок можно отметить утилиту Control Center от MSI, с помощью которой пользователь может получить подробную системную информацию о своем компьютере, регулировать режимы энергосбережения и выполнять разгон.

Развивается и встроенная оболочка Winki, во второй версии помимо интернет-браузера, skype и просмотра фотографий, поддерживается также открытие документов через Open Office и создание резервной копии файловой системы.

Функциональность

Плата основана на чипсете AMD 890FX (северный мост AMD 890FX и южный SB850). Поддерживаются все процессоры, выпущенные для разъема Socket AM3, в качестве оперативной памяти может быть установлено до 16 ГБ DDR3-1066/1333/1600. Для подключения накопителей установлено 6 внутренних портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5). Также имеется еще один порт стандарта SATA II и канал IDE с поддержкой 2 накопителей PATA/133, реализованных за счет дополнительного контроллера. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC889);
  • USB 3.0 (NEC D720200F1, интерфейс PCIEx1 2.0), с поддержкой двух портов;
  • 2 сетевых контроллера (Realtek 8111DL, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • eSATA II, комбинированный с USB, на задней панели, внутренний порт SATA II и канал IDE поддерживаются контроллером JMicron JMB363, интерфейс PCIEx1;
  • FireWire (VIA VT6315N, интерфейс PCIEx1) с поддержкой 2 портов IEEE1394a, которые могут быть выведены пользователем самостоятельно на переднюю или заднюю панель;
  • cистемный мониторинг (Fintek F71889ED), в BIOS предусмотрено автоматическое управление частотой вращения процессорного вентилятора, пользователь может определить целевую температуру (40—60 °C), которая будет поддерживаться, регулировка доступна как для 3-, так и для 4-контактных вентиляторов. Для системных вентиляторов есть возможность ограничения частоты вращения 50 или 75% от максимума.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ASUS Xonar DX:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,02, −0,07 Отлично
Уровень шума, дБ (А): −90,6 Очень хорошо
Динамический диапазон, дБ (А): 90,6 Очень хорошо
Гармонические искажения, %: 0,0070 Очень хорошо
Гармонические искажения + шум, дБ (А): −79,0 Средне
Интермодуляционные искажения + шум, %: 0,011 Очень хорошо
Взаимопроникновение каналов, дБ: −92,0 Отлично
Интермодуляции на 10 кГц, %: 0,012 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Стандартные результаты для используемого кодека, в данном случае, статус платы никак не проявился. В общем-то это и хорошо, поскольку дорогие интегрированные решения зачастую обходятся пользователю гораздо дороже, нежели действительно стоят. При этом действительно высокое качество звука обеспечивают лишь дискретные звуковые карты, если уж стремится к совершенству.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 190—690 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Режим «разблокировки» ядер + через BIOS
Напряжение процессoрного ядра + 1,226—2,296 В (для ядер)
0,88—1,83 В (для CPU NB)
Напряжение памяти + 0,978—2,485 В
Напряжение чипсета + 0,884—1,393 В (для северного моста)
1,136—3,974 В (для PCI-E)
0,80—1,83 В (для HT)
0,95—1,58 В (для южного моста)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 1.6.

В BIOS есть все необходимое для разгона центрального процессора и сверх того, возможности регулировки напряжений удовлетворяют требованиям экстремального разгона. Чтобы не навредить компонентам, обращайте внимание, что при значительном отклонении от номинала, значение подсвечивается фиолетовым или красным цветом.

  Phenom II X4 965 (3,4 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 4100 3796
Опорная частота (множитель), МГц 200 (×20,5) 292 (×13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,49/1,34 1,45/1,25
Частота (множитель) CPU NB, МГц 2600 (×13) 2336 (×8)
Частота (множитель) шины HT, МГц 2000 (×10) 2044 (×7)
Частота памяти, МГц DDR3-1333 DDR3-1168
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Как и следовало ожидать, при наличии столь солидной схемы питания, разгон одного из топовых процессоров удался на уровне, близком к рекордному. Отлично (хотя и не рекордно) разогнался и второй процессор за счет подъема опорной частоты, здесь решающими оказываются уже другие факторы, и лучший результат может продемонстрировать совсем недорогая плата. Но когда речь идет о топовых компонентах, здесь почти всегда есть возможность поставить процессор с разблокированным множителем, и разгонять более простым способом.

Производительность и экономичность

Для сравнения взяты результаты ранее протестированной платы Gigabyte 890FXA-UD7, на аналогичном чипсете.
дискретная графика (Radeon HD4850) MSI 890FXA-GD70 Gigabyte 890FXA-UD7
Архивирование в 7-Zip, мин:сек 2:18 2:25
Архивирование в WinRAR, мин:сек 1:15 1:15
HDPlay (DXVA Off/On), CPU load 26%/3% 26%/3%
FarCry 2 (Very High@1680×1050), fps 63 62
World in Conflict (Very High@1680×1050), fps 30 29

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром, для системы в целом.

Phenom II X4 810 + Radeon HD4850 MSI 890FXA-GD70 Gigabyte 890FXA-UD7
Редактирование текста, Вт (Cool’n’Quiet On) 69 (Green Power Off)
64 (Green Power On)
65
Редактирование текста, Вт (Cool’n’Quiet Off) 93 94
Игра FarCry 2, Вт 146—182 174—195

Незначительное преимущество в производительности регистрируем в пользу MSI, экономичность примерно одинакова в простое, а вот под нагрузкой разница уже отчетливо видна, и она однозначно в пользу MSI.

Выводы

Плата соответствует званию топовой модели по уровню технического исполнения и оснащению. Хорошие результаты в разгоне, функциональная система охлаждения без особых художественных излишеств. Из недостатков, вернее странностей, можно отметить только отсутствие FireWire среди стандартных разъемов на задней панели. Сейчас это не особо востребованный интерфейс, но раз уж такой контроллер имеется, то хотя бы на дополнительной планке такой порт предусмотреть стоило.
