Gigabyte MA78GM-UD2H — системная плата на чипсете AMD 780G (Socket AM2+)


С выпуском Phenom II закономерно возрос интерес к более дорогим и богато оснащеным платам, которые обычно предпочитают покупатели игровых конфигураций. Поэтому мы как-то отошли от темы microATX-моделей с интегрированной графикой. Тем не менее, такие платы отнюдь не потеряли в привлекательности (а вернее, конечно, приобрели, как и все под AMD-платформу, с выпуском новых процессоров в разных сегментах, в частности, экономичные Athlon II X2 250, Phenom II X3 705e и X4 905e с TDP не выше 65 Вт в паре с подобной платой очень неплохо смотрятся в контексте мощного медиацентра). Не все интересуются играми, да и большинство энтузиастов имеют несколько компьютеров, а среди microATX-плат уже давно не проблема найти богато оснащенные и даже с неплохими возможностями для разгона. Словом, пора наверстать упущенное и рассмотреть именно такую плату: компактную, на 780G-чипсете, но с функциональной точки зрения весьма насыщенную.

Особенности платы

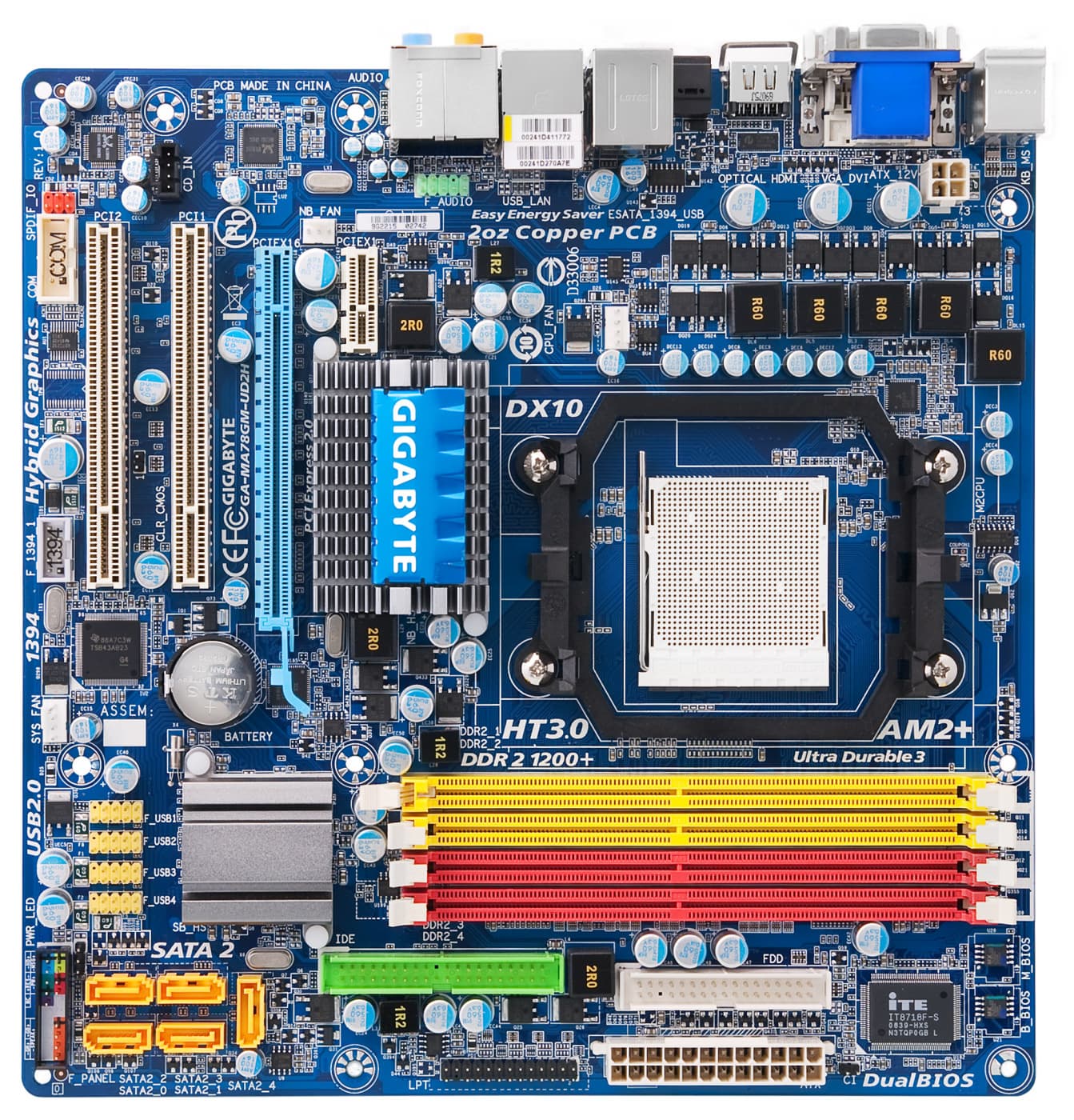

Нам уже очень давно не приходилось критиковать разводку microATX-плат, хотя с полноразмерными ATX проколы еще встречаются. И на этот раз все так же можем лишь констатировать, что стандартное расположение элементов, которое трудно нарушить на плате компактного формата и есть оптимальное. Разумеется, если не выдвигать абстрактных требований, вроде установки широкой двухслотовой видеокарты с защитным кожухом во всю длину, наподобие моделей от NVIDIA из 260/280 серии. Смотрится такой монстрик на подобной плате нелепо, и с практической точки зрения может перекрыть несколько SATA-портов.

Но поскольку наиболее востребованы такие платы среди пользователей, которые по разным соображениям не хотят ставить карты расширения, гораздо важнее, что плата укомплектована всеми распространенными интерфейсами (и видео, и периферийными). Показательно, что не забыты и владельцы совсем старой периферии, на плате уместились разъемы для подключения COM и LPT портов. Не поскупились разработчики и на совсем уж необязательную для платы такого класса опцию, плата имеет две микросхемы BIOS: основную и резервную, что страхует пользователя от последствий неудачной перепрошивки.

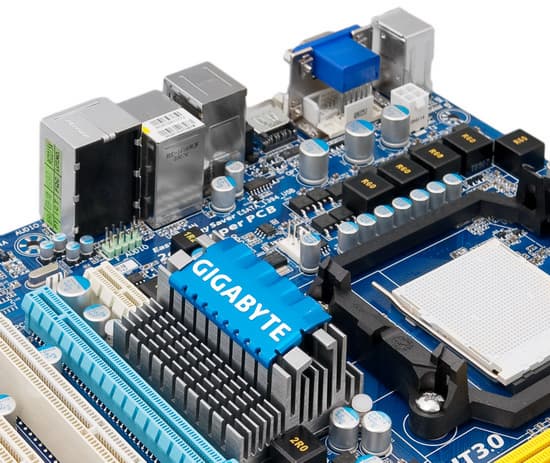

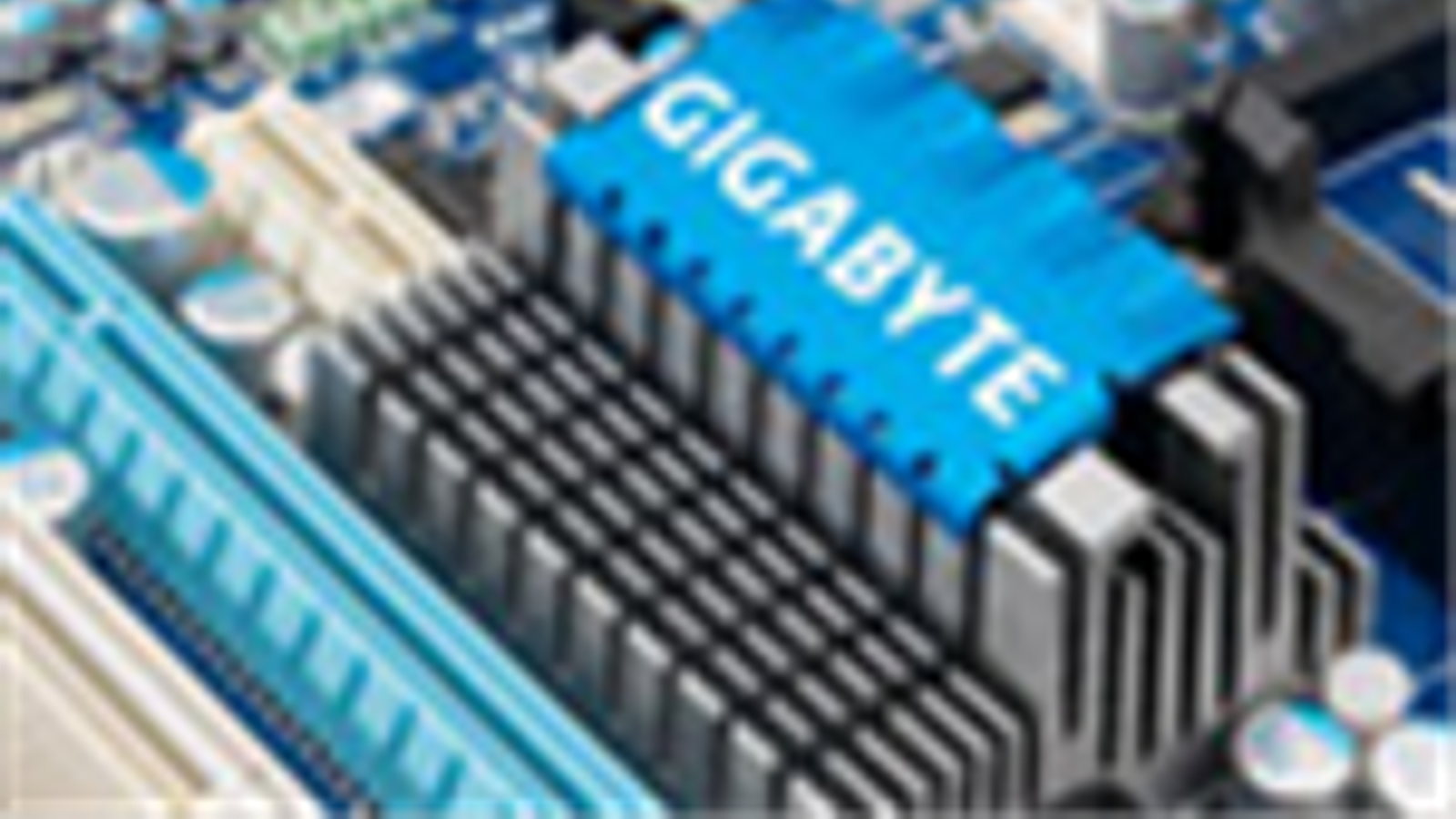

Очевидно, что тепловые трубки и прочие излишества смотрелись бы в данном случае просто странно, в Gigabyte обошлись простым комплектом из пары радиаторов на обоих мостах чипсета. А полевые транзисторы в цепи питания процессора охлаждаются полностью пассивно. Этого достаточно для работы графического ядра на штатных частотах и при умеренном разгоне центрального процессора. Если же пользователь надумает испытывать плату в более жестких условиях, может потребоваться дополнительный обдув, например, за счет вентилятора на задней панели корпуса..

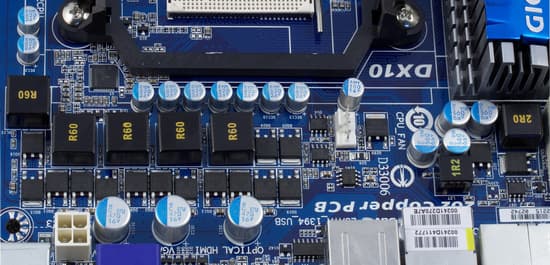

В пятиканальном стабилизаторе напряжения установлено по 3 полевых транзистора в 4 каналах, питающих процессорные ядра и 2 — в канале, ответственном за питание CPU NB. Суффикс UD в названии соответствует, как обычно, платам с «особо долговечными» cхемами питания. Хотя в данном случае пользователь получает не весь «пакет» технологий, знакомый по топовым моделям, но твердотельные конденсаторы ведущих японских производителей в количестве 9 штук по 820 мкФ и 3 — по 470 мкФ и даже утолщенные вдвое медные слои питания и заземления этой плате достались. Поддерживаются процессоры с заявленным TDP до 140 Вт. Любопытно, что в линейке Gigabyte есть еще одна модель (MA78GPM-UD2H) с аналогичным дизайном, у которой установлен видеобуфер объемом 128 МБ DDR3-1066.

Комплектация ожидаемо скромная, ведь даже дорогие полноразмерные платы сейчас не балуют пользователя разнообразием опций. Впрочем, стоит упомянуть наличие металлических защелок у SATA-кабелей, а также краткое руководство по сборке на русском языке.

Что касается комплектации софтом, то набор утилит одинаковый для всей серии плат Ultra Durable, как можно понять по надписям на диске. И как мы уже отмечали, Gigabyte в этом вопросе не скупится, имеется весьма приятный набор утилит собственной и сторонней разработки. EasyTune для мониторинга, настройки параметров управления вентиляторами и прочего, Face-Wizard для редактирования заставки BIOS, Q-Share для удобной организации обмена файлами в локальной сети, @BIOS для перепрошивки BIOS с возможностью автоматического поиска образа на сервере Gigabyte и Gigabyte Online Manager для дистанционного мониторинга конфигурации. Из сторонних утилит отметим Norton Internet Security, Kaspersky Anti-Virus, COREL MediaOne и Roxio Buzz.

Функциональность

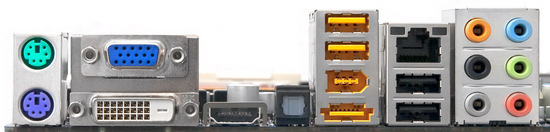

по ссылке — вид платы в 3/4 со стороны задней панели

Плата основана на чипсете AMD 780G (северный мост AMD 780G и южный SB700), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Поддерживаются все процессоры с разъемом Socket AM2+/AM3, список протестированных на совместимость доступен на сайте, возможна установка до 16 ГБ DDR2-800/1066. Для подключения накопителей установлено 5 внутренних портов SATA/300, диски могут объединяться в режимах RAID 0, 1 и 0+1, еще один порт SATA/300 выведены на заднюю панель в виде eSATA. Также, как и на всех платах на современных чипсетах под AMD-платформу, имеется чипсетный канал IDE с поддержкой 2 накопителей PATA/133.

На плате установлены и дополнительные контроллеры, обеспечивающие:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC889A), на заднюю панель выведен оптический S/PDIF Out, имеется поддержка Dolby Home Theater;
  • сетевой контроллер (Realtek 8111C, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (TI TSB43AB23, интерфейс PCI), с поддержкой трех портов IEEE 1394a, из которых один выведен на заднюю панель, второй может быть реализован с помощью планки, а третий не задействуется платой;
  • cистемный мониторинг (ITE IT8720F), в BIOS предусмотрено полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного и системного вентилятора в зависимости от показаний соответствующих датчиков. Регулировка доступна как для 4, так и 3-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.00, -0.05 Отлично
Уровень шума, дБ (А): -86.4 Хорошо
Динамический диапазон, дБ (А): 86.9 Хорошо
Гармонические искажения, %: 0.0032 Очень хорошо
Гармонические искажения + шум, дБ (А): -81.9 Хорошо
Интермодуляционные искажения + шум, %: 0.012 Очень хорошо
Взаимопроникновение каналов, дБ: -89.5 Отлично
Интермодуляции на 10 кГц, %: 0.013 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Установленный на этой плате кодек можно назвать лучшим из используемых на системных платах (за исключением топовых моделей, у которых встречаются аудиопроцессоры от Creative), аналоговая обвязка также выполнена грамотно. А если учесть еще и наличие оптического S/PDIF Out, а также возможность вывода звука по HDMI, благодаря интегрированному в чипсет аудиокодеку, данная плата оказывается просто роскошно оснащенной интегрированными аудиовозможностями, особенно по меркам плат своего класса.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR2-533—DDR2-1066
Частота (множитель) шины HT +
Опорная частота ЦП + 200—500 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Частота графического ядра в чипсете + 200—2000 МГц
Напряжение процессoрного ядра + -0,600—+0,600 В (отдельно для CPU и CPU NB)
Напряжение памяти + +0,1—+0,3 В
Напряжение чипсета + +0,1—+0,3 В (отдельно для северного и южного мостов)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS F4. Полный набор настроек BIOS открывается по нажатию клавиш Ctrl+F1 в главном меню.

Особых излишеств в разделе настроек у платы такого уровня встретиться и не может, тем не менее, все необходимое есть, лишь диапазон регулировки напряжения памяти кому-то может показаться недостаточно большим. Достаточно четко срабатывает автоматика, позволяющая загрузиться с параметрами по умолчанию, если были выбраны слишком высокие частоты, и компьютер завис при старте.

  Тактовая частота ЦП, МГц Опорная частота (множитель), МГц Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В Частота (множитель) CPU NB, МГц Частота (множитель) шины HT, МГц Частота памяти, МГц Примечание
Phenom II X3 720 (2,8 ГГц) 3750 200 (x19) 1,50/1,45 2600 (x13) 2000 (x10) DDR2-1066 разгон с увеличением множителей (ядра и CPU NB)
Phenom II X4 810 (2,6 ГГц) 3796 292 (x13) 1,48/1,45 2628 (x9) 2044 (x7) DDR2-973 разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Довольно необычный результат. Как правило, разгон процессора с разблокированным множителем удается в бОльших пределах или, как минимум, на том же уровне, что удается получить за счет манипуляций с опорной частотой. Но в данном случае плата удивительно легко держала высокие опорные частоты, разогнав наш Phenom II X4 810 почти до максимума, а разгон трехъядерника на этом фоне оказался не столь впечатляющем, хотя также более чем достойным недорогой платы. Надо также отметить, что возможность установить частоту памяти выше 800 МГц сильно зависит от выбранных модулей, иными словами, для достижения максимальных частот процессорных ядер и CPU NB, может понадобиться снизить частоту примерно до уровня DDR2-800, даже если в режиме со штатными частотами процессора ваши модули нормально работают в качестве DDR2-1066. Отсюда простое правило: если процессор по вашему мнению не добирает по частоте ядер или CPU NB заложенный в него потенциал, в первую очередь попробуйте снизить частоту памяти до 800 МГц (с учетом подъема опорной частоты, разумеется, то есть выберите множитель, соответствующий DDR2-400—DDR2-667).

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы ECS A790GXM-AD3 на чипсете AMD 790GX.

дискретная графика (Radeon HD4850) Gigabyte MA78GM-UD2H ECS A790GXM-AD3
Архивирование в 7-Zip, мин:сек 2:18 2:16
Архивирование в WinRAR, мин:сек 1:15 1:15
Crysis (High@1024×768) 42 45
Crysis (High@1280×1024) 40 41
FarCry 2 (Highest@1680×1050), fps 54,3 56,2
World in Conflict (High@1680x1050), fps 40 43


интегрированная графика Gigabyte MA78GM-UD2H ECS A790GXM-AD3
Архивирование в 7-Zip, мин:сек 2:21 2:16
Архивирование в WinRAR, мин:сек 1:15 1:15
Кодирование XviD, мин:сек 1:27 1:26
Crysis (Low@1024×768) 27 33
Crysis (Low@1280×1024) 18 22
World in Conflict (Low@1680x1050), fps 22 24
Devil May Cry 4 (High@1280x720), fps 22,6 23,4

Результат платы ECS на 790GX чипсете в играх выше, причем как с задействованной интегрированной графикой (что и не удивительно), так и в режиме с дискретной видеокартой.

Потребляемая мощность (приведена для системного блока в целом)

Phenom II X4 810 + Radeon HD4850 Gigabyte MA78GM-UD2H ECS A790GXM-AD3
Редактирование текста, Вт (Cool’n’Quiet ON) 79 76
Редактирование текста, Вт (Cool’n’Quiet OFF) 91-96 88
Игра FarCry 2, Вт 156-204 165-201


Phenom II X4 810 + 790 GX Gigabyte MA78GM-UD2H ECS A790GXM-AD3
Редактирование текста, Вт (Cool’n’Quiet ON) 28 33
Редактирование текста, Вт (Cool’n’Quiet OFF) 45 45
Игра FarCry 2, Вт 60-92 72-93

Обычно microATX-платы отличаются от полноразмерных меньшими аппетитами в простое, и более высокими — под нагрузкой, но в данном случае, обе платы демонстрируют практически одинаковые результаты. Что и не удивительно, учитывая вполне «полноразмерную» конструкцию стабилизатора у Gigabyte и, в свою очередь, скромный по меркам полноразмерных плат стабилизатор от ECS.

Выводы

Мнение о том, что плата в формате microATX на интегрированном чипсете представляет собой непременно компромиссное решение, пригодное скорее для офисного, нежели домашнего компьютера, уже давно перестало соответствовать действительности (а именно: с появлением достойных внимания широкой аудитории чипсетов с интегрированным видео от AMD и NVIDIA). Рассмотренная плата представляет собой очень хорошую иллюстрацию того факта, что компактная плата может по оснащению не уступать, а местами и превосходить полноразмерные модели, поддерживать мощные процессоры и даже демонстрировать неплохие результаты в разгоне.

Средняя текущая цена этой модели (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных) в московской рознице: Н/Д(0), а MA78GPM-UD2H: Н/Д(0)

Эта модель на сайте производителя



Плата предоставлена на тестирование производителем
