ECS A790GXM-AD3 — системная плата на чипсете AMD 790GX


В линейке процессоров для Socket AM3 уже достаточно много бюджетных моделей: это и младшие модели в четырехъядерных 800 и 900-ом семействах, и трехъядерные процессоры из 700-семейства. А совсем недавно появились и двухъядерные Athlon II X2 и Phenom II X2, уже совсем недорогие. Разумеется, все эти процессоры отлично работают и с DDR2-памятью, что позволяет использовать платы под Socket AM2+, среди которых есть множество ориентированных именно на экономных покупателей. Но по мере удешевления DDR3 все больше будет желающих использовать по-максимуму возможности процессоров, тем более, что для этих процессоров переход на DDR3 действительно имеет под собой некоторую практическую основу, поскольку они технически способны извлечь пользу из увеличенной пропускной способности памяти (в отличие, скажем, от Core 2 Duo/Quad).

Компания ECS, исторически ориентированная на экономных пользователей, решила пополнить свою линейку платой под Socket AM3, но в отличие от именитых конкурентов, выпустила пока всего одну модель, и по этой причине решила выбрать наиболее универсальный чипсет: AMD 790GX. По оснащению плата также выглядит практичной, без каких-либо перекосов как в сторону избыточного оснащения, так и наоборот, чрезмерной экономии. Но это на первый взгляд, а что получится, если рассмотреть более подробно?

Особенности платы

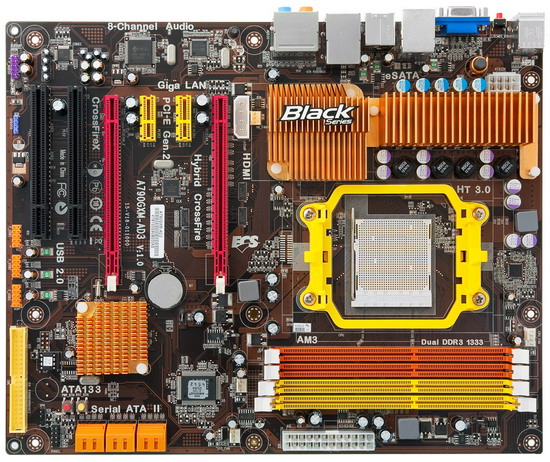

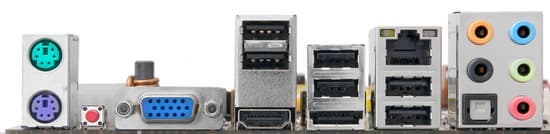

Плата имеет классический дизайн, за исключением расположения северного моста чипсета рядом со стабилизатором напряжения, хотя и такую схему мы уже много раз встречали на платах с чипсетами AMD 780G и 790GX. На некоторых платах, благодаря такой компоновке, удается вписать еще один слот расширения (PCI или PCI-E), но инженеры ECS такой возможностью не воспользовались, зато вспомнили про разъем дополнительного питания, который может быть полезен владельцам пары видеокарт, не имеющих собственного питания, но поддерживающих работу в режиме CrossFire. Еще одно, с формальной точки зрения, излишество представляют собой кнопки включения и перезапуска, имеющиеся на плате, а также кнопка очистки CMOS, действительно удобно вынесенная на заднюю панель. Не совсем положительной особенностью, присущей большинству плат ECS на современных интегрированных чипсетах, является выбор HDMI в качестве цифрового видеовыхода, тогда как все еще большинство мониторов ориентированы на DVI. И если уж не ставить оба разъема, то логичнее ограничиться именно DVI, возможно, с переходником на HDMI в комплекте. Хотя остальные производители нас уже избаловали наличием всех трех разъемов на задней панели у плат на 790GX, что, конечно, наиболее удобно.

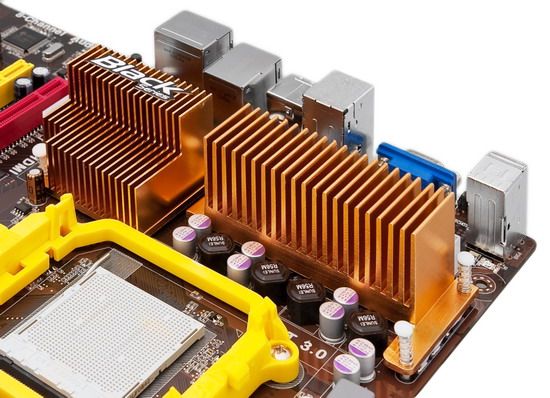

Еще одним следствием такого расположения северного моста является возможность объединить систему охлаждения чипа и полевых транзистрово стабилизатора напряжения. Но в ECS этим приемом также не пользуются и ставят независимые радиаторы, однако на размерах самих радиаторов не экономят. А вот на чем решили сэкономить, так это — на видеобуфере, очевидно решив, что оперативная память стандарта DDR3 должна покрыть своей пропускной способностью все запросы видеоядра.

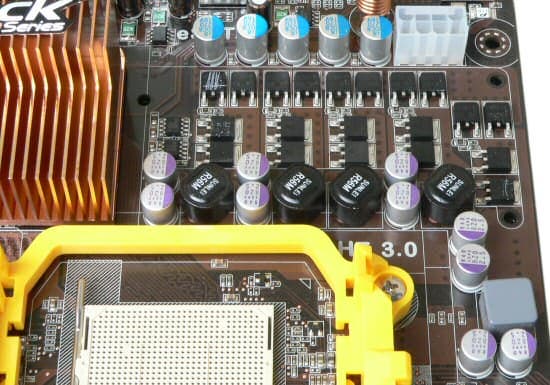

Стабилизатор напряжения питания 5-канальный (4 канала питают процессорные ядра и еще один канал отвечает за питание CPU NB), во всех каналах установлено по 4 полевых транзистора. Установлены 10 конденсаторов по 820 мкФ и 5 — по 270 мкФ, все конденсаторы фирменные, твердотельные. Добротная классическая схема, вдобавок покрытая внушительных размеров радиатором призвана обеспечить питание процессоров с заявленным TDP до 140 Вт. Ну а поскольку максимальное TDP наиболее ходовых на сегодняшний день процессоров находится в диапазоне 95-125 Вт, очевидно что плата обеспечит и запас на случай разгона.

Комплектация у плат ECS уже давно не включает каких-то неожиданных дополнений, не является исключением и данная модель. Также аскетичен и софтовый комплект: на диске только необходимые драйвера, а утилита для перепрошивки прилагается к самим образам, скачиваемым с сайта.

Функциональность


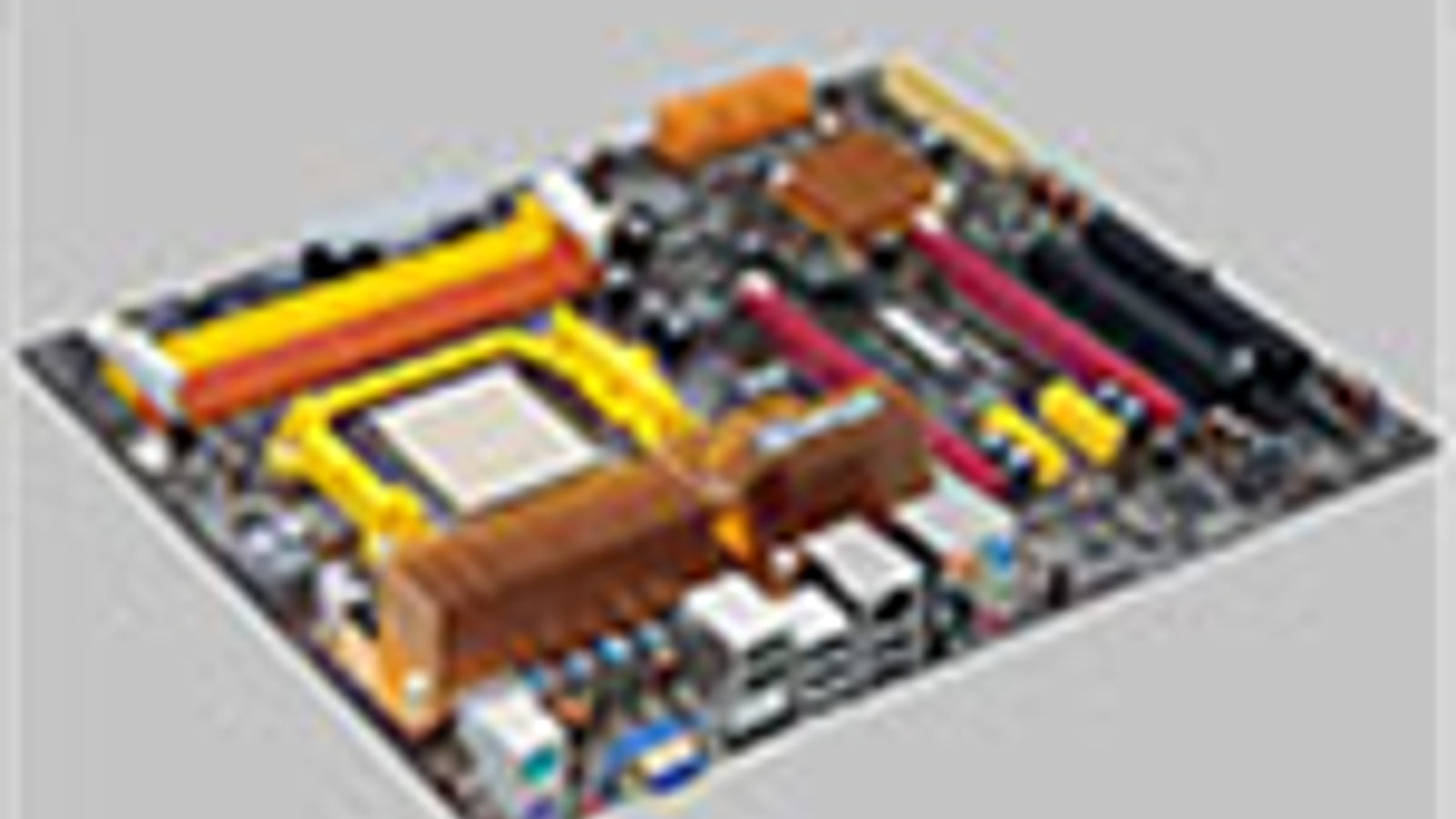

по ссылке — вид платы в 3/4 со стороны задней панели

Плата основана на чипсете AMD 790GX (северный мост AMD 790GX и южный SB750), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Для подключения накопителей установлено 6 внутренних портов SATA/300 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5), а также внешний порт eSATA/300. Также, как и на всех платах на современных чипсетах под AMD-платформу, имеется чипсетный канал IDE с поддержкой 2 накопителей PATA/133.

На плате установлены дополнительные контроллеры, обеспечивающие:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC888), на заднюю панель выведен оптический S/PDIF Out;
  • сетевой контроллер (Realtek 8111C, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • eSATA/300 (JMicron JMB361, интерфейс PCIEx1), с поддержкой одного порта, выведенного на заднюю панель;
  • cистемный мониторинг (ITE IT8726F-S), в BIOS предусмотрено полностью автоматическое управление частотой вращения, пользователь может выбрать температурный порог, выше которого включается плавное регулирование частоты вращения и значение байта «Start PWM Value», задающее минимальную частоту вращения, поддерживаемую, пока температура не превысила заданный температурный порог. Частота вращения растет в соответствии с величиной «Fan Slope», задающей процент увеличения частоты вращения на каждый градус приращения температуры. Регулировка доступна как для 4, так и 3-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.00, -0.02Отлично
Уровень шума, дБ (А):-83.1Хорошо
Динамический диапазон, дБ (А):83.2Хорошо
Гармонические искажения, %:0.0091Очень хорошо
Гармонические искажения + шум, дБ (А):-77.2Средне
Интермодуляционные искажения + шум, %:0.016Очень хорошо
Взаимопроникновение каналов, дБ:-89.2Отлично
Интермодуляции на 10 кГц, %:0.018Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Стандартный уровень качества для использованного кодека.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR2-400—DDR2-1066
Частота (множитель) шины HT+
Опорная частота ЦП +190—400 МГц
Частота графического ядра в чипсете +200—2000 МГц
Коэффициент умножения ЦП +только для ядер
Напряжение процессoрного ядра++20—+300 мВ
Напряжение памяти++10—+630 мВ
Напряжение чипсета++5—+315 мВ (для северного моста)
1,20—1,35 В (для южного моста)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 09/05/19.

Из необходимого минимума настроек отсутствует лишь возможность управлять множителем CPU NB, что действительно сужает возможности разгонных экспериментов в случае с процессорами с заблокированным множителем для ядер. К сожалению, автоматическая загрузка с параметрами по умолчанию не работает (или, если и предусмотрена, в нашем случае не срабатывала должным образом). В какой-то степени это компенсируется возможностью сбросить все настройки BIOS нажатием кнопки на задней панели, но параметры все равно придется выставлять заново, поскольку сохранения профилей не предусмотрено.

 Тактовая частота ЦП, МГцОпорная частота (множитель), МГцНапряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), ВЧастота (множитель) CPU NB, МГцЧастота (множитель) шины HT, МГцЧастота памяти, МГцПримечание
Phenom II X3 720 (2,8 ГГц)3800200 (x19)1,502000 (x10)2000 (x10) DDR3-1333разгон с увеличением множителя ядра
Phenom II X4 810 (2,6 ГГц)3380260 (x13)1,402600 (x10)2080 (x8)DDR3-1384 разгон с увеличением опорной частоты, снижен множитель шины HT

Плата вполне успешно справилась с разгоном нашего трехъядерника, имеющего разблокированный множитель для ядер. А разгон процессора, не имеющего такой опции, предсказуемо уперся в максимальную частоту CPU NB, скорректировать которую BIOS данной платы не позволяет.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы Biostar TA790GX A3+ на аналогичном чипсете, но оснащенной видеобуфером (128 МБ DDR2-1000).

дискретная графика (Radeon HD4850) Biostar TA790GX A3+ ECS A790GXM-AD3
Архивирование в 7-Zip, мин:сек 2:182:16
Архивирование в WinRAR, мин:сек1:151:15
Crysis (High@1024×768)4445
Crysis (High@1280×1024)3941
FarCry 2 (Highest@1680×1050), fps51,856,2
World in Conflict (High@1680x1050), fps3943


интегрированная графикаBiostar TA790GX A3+ ECS A790GXM-AD3
Архивирование в 7-Zip, мин:сек 2:192:16
Архивирование в WinRAR, мин:сек1:161:15
Кодирование XviD, мин:сек1:231:26
Crysis (Low@1024×768)3533
Crysis (Low@1280×1024)2322
World in Conflict (Low@1680x1050), fps2924
Devil May Cry 4 (High@1280x720), fps2523,4

При тестировании с дискретной видеокартой, плата от ECS демонстрирует чуть более высокую производительность, а в режиме с интегрированной графикой слегка уступает. Действительно, отсутствие собственного видеобуфера заметно лишь в режимах с высоким разрешением, которые не слишком актуальны.

Потребляемая мощность (приведена для системного блока в целом)

Phenom II X4 810 + Radeon HD4850 Biostar TA790GX A3+ECS A790GXM-AD3
Редактирование текста, Вт (Cool’n’Quiet ON)66 (Green Power ON)
66-71 (Green Power OFF)
76
Редактирование текста, Вт (Cool’n’Quiet OFF)90-9588
Игра FarCry 2, Вт 177-213165-201


Phenom II X4 810 + 790 GX Biostar TA790GX A3+ECS A790GXM-AD3
Редактирование текста, Вт (Cool’n’Quiet ON)15-20 (Green Power ON)
27-32 (Green Power OFF)
33
Редактирование текста, Вт (Cool’n’Quiet OFF)35-4445
Игра FarCry 2, Вт 66-9072-93

Плата ECS менее экономична в простое, поскольку не имеет аналогичных энергосберегающих режимов (все каналы стабилизатора напряжения постоянно активны).

Выводы

Продукция компании ECS, также известной под именем Elitegroup, уже достаточно давно по техническому уровню выглядит (да и действительно находится) на уровне своих более именитых конкурентов, однако потребители привыкли к тому, что платы под этой маркой обычно стоят дешевле. И сам производитель не скрывает своих намерений конкурировать за счет цены, ведь продвижение бренда — мероприятие очень дорогостоящее, и уже не совсем ясно, есть ли смысл заниматься раскруткой марки, под которой выпускаются в основном системные платы, ведь прибыльность этого дела не очень велика даже при больших объемах. Вместе с тем спрос на сами платы в долгосрочной перспективе может только расти, и всегда найдется покупатель, который выберет в пользу малоизвестного бренда, при условии, что его устроит качество продукции. Другое дело, что чаще всего такими потребителями оказываются не розничные покупатели, а сборщики компьютеров. Вот и рассматриваемая плата наверняка займет свое заслуженное место в различных серийных ПК, а в рознице будет пользоваться спросом лишь при условии особо привлекательной цены, хотя объективно пожелать можно было бы лишь добавления в BIOS возможность регулировки множителя CPU NB и не обязательного контроллера FireWire.

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в рознице) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя



Видеокарта ATI Radeon HD4850 для тестового стенда предоставлена компанией HIS, модули памяти DDR3-1333 предоставлены компанией Apacer





15 июля 2009 Г.
