Gigabyte 8I848E — системная плата на базе чипсета i848P

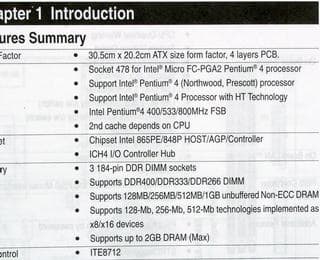

Эта, на первый взгляд, ничем не примечательная бюджетная плата на самом деле имеет две любопытных особенности, выделяющие ее из ряда моделей на i848P. Те из наших читателей, которые постоянно следят за рынком материнских плат, без сомнения знакомы с фирменным набором технологий Gigabyte, продвигаемым компанией под названием Dual Miracle. «В оригинале» эти технологии действительно предоставляли некую двойную функциональность (DualBIOS, Dual Power System, Dual RAID и т. п.), а на платах 8I848E/-L мы видим седьмое Dual Miracle — Dual Chipset :). Согласно документации производителя, эти модели «…основаны на чипсете Intel 865PE/848P» и к тому же в качестве южного моста на них применяется морально устаревший ICH4.

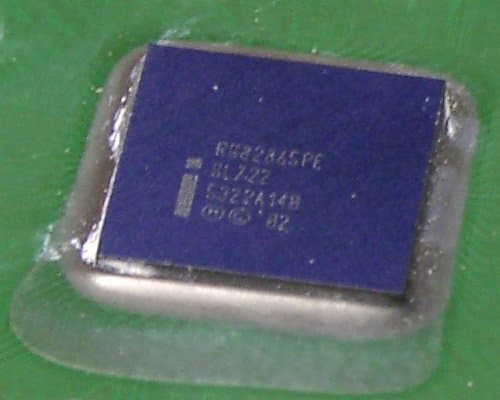

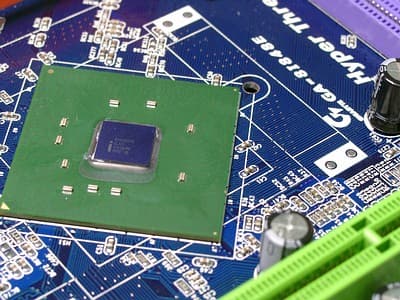

На попавшем к нам на тестирование образце мы наблюдаем применение северного моста i865PE. Объяснение ситуации очень простое: при дефиците чипов i848P и большом спросе на платы, основанные на этом заметно более дешевом MCH, Gigabyte распаивает на некоторых моделях более дорогой северный мост, удовлетворяя спрос (и, очевидно, не оставаясь все же внакладе). Технически ничего сложного в этом нет, так как i865PE и i848P не просто совместимы по разводке, но и представляют собой один и тот же кристалл, с заблокированным в i848P вторым каналом контроллера памяти. Со временем, когда проблема дефицита чипов исчезнет, можно ожидать окончательного перехода к выпуску упомянутых моделей только на i848P.

Что означает для конечного пользователя «бесплатное» получение более дорогого чипсета? На самом деле — ничего (в том числе — и хорошего). Дело в том, что на Gigabyte 8I848E/-L распаяны только те разъемы памяти, за функционирование которых отвечает один канал контроллера в северном мосту. Соответственно, двухканальной работы ждать не приходится, даже если купленная вами модель и основана на i865PE, а скорость такого решения не должна отличаться от обычных представителей чипсета i848P (впрочем, последнее мы обязательно проверим). Не забывайте, кстати, что применение на всех платах 8I848E/-L южного моста ICH4 ограничивает функциональность (самые заметные отличия от ICH5, используемого в продуктах конкурентов, — 6 портов USB 2.0 вместо 8 и отсутствующая поддержка Serial ATA), и эта особенность останется неизменной и во всех будущих поставках.

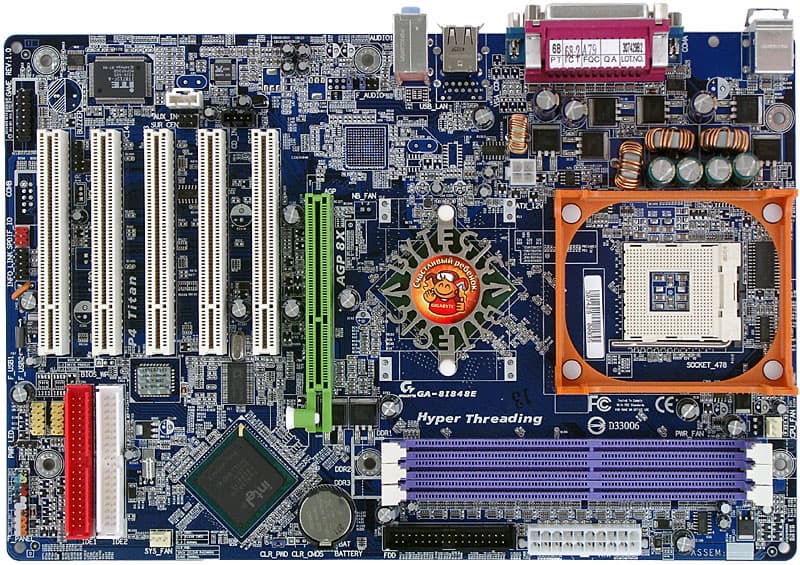

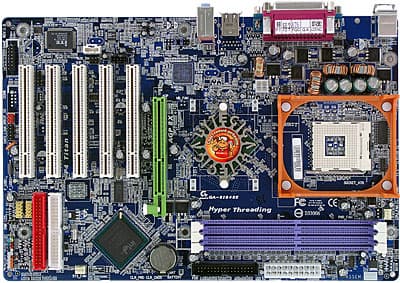

Из-за того, что плата по ширине заметно заужена, в разводке ее есть несколько недостатков, хотя обычно модели со столь ограниченной функциональностью удается развести более удачно. Конкретные претензии у нас возникли к расположению IDE-разъемов за слотами PCI и аудиовходов — перед ними. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 3300 мкФ и 3 по 1500 мкФ. На плате также находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (4 по 1000 мкФ).

Gigabyte, как обычно, предлагает широкую линейку моделей на чипсете i848P (уж будем все-таки считать 8I848E основанной именно на этом наборе системной логики), включающую две пары на общих PCB: 8I848E и 8I848E-L (то же, плюс 100-мегабитный сетевой контроллер на чипе от Intel), а также 8I848P и 8I848P-L (различаются аналогично). Между собой эти пары различаются разводкой и функциональностью чипсета (в серии «P» применен более ожидаемый ICH5, а значит, в наличии 2 порта SATA и на 2 USB-порта больше), а северный мост, как и следовало ожидать, тоже может быть i865PE/i848P. Прямым следствием из наличия вышеописанных пар моделей являются нераспаянные на рассматриваемой плате микросхема сетевого контроллера с разъемом RJ45; нераспаянный разъем для подключения выносного COM-порта свидетельствует о том, что эта же PCB является основой для какой-то модели на чипсете с интегрированной графикой; также разведены, но не распаяны на 8I848E разъем WOL и перемычка для очистки CMOS. Размер платы — 305х205 мм («зауженный» ATX, крепление к корпусу шестью винтами, передний край платы может немного провисать). Наличие напряжения на разъемах модулей памяти индицируется светодиодом на плате, другой светодиод своим включением информирует об установке неподдерживаемой 3,3-вольтовой AGP-видеокарты. Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 3 разъема под DDR SDRAM DIMM (до 2 ГБ DDR266/333/400, суммарно 4 банка (нельзя использовать 3 двухбанковых модуля одновременно), один модуль должен быть установлен в первый разъем);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • Разъем для подключения Game-порта;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения SMBus-устройств;
  • Разъем для подключения датчика открытия корпуса;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

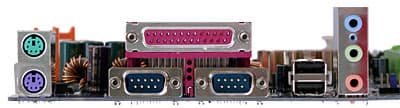

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT, 2 COM-порта;
  • 2 порта USB (2.0);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 2 портами USB (2.0);
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • McAfee VirusScan Online;
    • DirectX 9.0a.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF.

Фирменные технологии

  • Q-Flash и @BIOS (утилиты, позволяющие прошить новую версию BIOS без необходимости загрузки с дискеты);
  • Xpress Recovery (утилита для создания резервной копии данных в скрытой области жесткого диска и последующего восстановления этих данных);
  • Xpress Install (автоматический подбор и установка необходимых драйверов и приложений с прилагаемого CD).

Настройки

С помощью перемычек и переключателейПеремычка для очистки пароля
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Active to Precharge Delay, Refresh Mode Select
Выбор частоты работы памяти+Auto, DDR266, DDR320, DDR400
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 66—96 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—355 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Default, +5%, +7,5%, +10%
Изменение напряжения памяти+Normal, +0,1, +0,2, +0,3 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Normal, +0,1, +0,2, +0,3 В

Использовалась версия BIOS F6 RS, как последняя из доступных на время проведения тестирования.
