ECS PF4 Extreme — системная плата на базе чипсета Intel 915P


PF4 Extreme — уже не первый пример модели высшего ценового уровня от этого производителя, и мы находим знакомые черты: плата такая же «крикливая» (яркая расцветка разъемов, мигающие голубые светодиоды) и обладает отличной функциональностью. Если второе вполне соответствует ожиданиям покупателя такого рода плат, то «детсадовский» вид дорогого продукта явно не всем придется по нраву. К нам на тестирование попал предсерийный экземпляр платы.

Несмотря на функциональную насыщенность платы, ее разводка производит исключительно благоприятное впечатление: слоты PCIEx1 занимают так мало места (по сравнению с классическими PCI), что все компоненты расположены грамотно, и даже вечная проблема — аудиовходы — отнесены от задней стенки к нижнему краю платы. Ну разве что вставленная видеокарта будет блокировать модули памяти в разъемах. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности на текстолите платы отсутствует. Наличие напряжения на разъемах для модулей памяти индицируется оранжевым светодиодом, при установке видеокарты PCIEx16 загорается голубой светодиод, при ее отсутствии — желтый, а наличие карт расширения в слотах PCI и PCIEx1 индицируется погашенными светодиодами (при их отсутствии они «моргают»). В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 14 конденсаторов по 1800 мкФ. Также на плате находятся стабилизаторы напряжения шины PCIEx16 (включающий 4 конденсатора по 1000 мкФ, усилен применением индуктивных элементов) и памяти (6 по 1000 мкФ, усилен применением индуктивных элементов). Радиаторы причудливых форм на обоих мостах чипсета выглядят забавно, но безобидно, а вот вентилятор в кулере северного моста и оригинальное техническое решение — вентилятор с раструбом на задней панели (охлаждает цепи стабилизаторов) — акустического комфорта не добавляют.

Плата на момент ее тестирования еще даже не была официально объявлена, но нет сомнений, что она останется уникальным (отчасти даже имиджевым) продуктом в линейке ECS, создавать варианты на основе той же PCB в компании не будут. Косвенным подтверждением этому может служить тот факт, что разведенные, но не распаянные элементы на ней отсутствуют. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF. Контролируются:

  • напряжения процессора, +1,5 и +3,3 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, поддержка будущих Celeron D);
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ, возможна организация двухканального режима);
  • Слот PCIEx16 (с защелкой);
  • 2 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: EPS12V (24 контакта, может принимать коннектор от обычного БП ATX) и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — 1 из них «чипсетный», второй функционирует за счет дополнительного контроллера, подключаемые к нему диски можно объединить в RAID-массив уровней 0, 1, 0+1 с 2 дисками SATA;
  • 6 разъемов SATA (Serial ATA) — 4 из них «чипсетные», еще 2 функционируют за счет дополнительного контроллера, подключаемые к нему диски можно объединить в RAID-массив уровней 0, 1, 0+1 с 2 дисками PATA;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения планки с дополнительными звуковыми выходами;
  • Разъем для подключения планки с разъемом LPT;
  • Разъем для подключения устройства EZ-Watcher (в нашем материале по barebone-комплекту ECS EZ Buddie вы можете подробно узнать, что это такое);
  • Разъем для подключения датчика открытия корпуса;
  • Разъем SMBus;
  • 5 разъемов для подключения вентиляторов (3 из них с возможностью контроля количества оборотов, к двум из которых подключены вентилятор на радиаторе северного моста чипсета и вентилятор на задней панели платы; разъем для процессорного кулера — четырехконтактный).

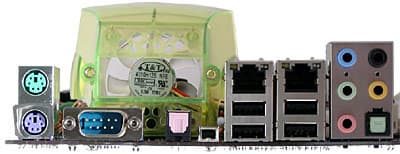

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • Вентилятор, 1 COM-порт, S/PDIF-In типа Toslink, 1 разъем mini-FireWire (4 контакта, без питания);
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front);
  • 2 аудиоразъема (Center/Sub, Rear) и S/PDIF-Out типа Toslink.

Такое количество аудиоразъемов на задней панели, наверное, пока еще выглядит непривычным, но с распространением плат, поддерживающих High Definition Audio, этот вид примелькается.

Комплект поставки

  • Упаковка спокойного дизайна (несмотря на «экстремальность» самой модели :));
  • Документация: в нашей предсерийной поставке отсутствовала;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода — оба черного цвета, убраны в черный кембрик, 2 Serial ATA (с переходником-разветвителем питания);
  • Планка на заднюю панель компьютера с 2 портами USB и 1 FireWire (порт FireWire может быть выведен либо на эту планку, либо на заглушку для передней панели);
  • Заглушка 3,5" (для установки на переднюю панель корпуса) с 2 портами USB и 1 FireWire (порт FireWire может быть выведен либо на эту заглушку, либо на планку для задней панели);

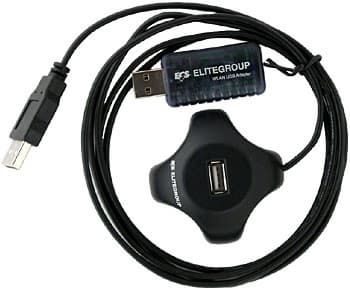

  • USB Dongle для реализации беспроводной сети стандарта WiFi-b и удлинитель USB для него с возможностью удобно установить модуль-антенну);


  • TopHat Flash (запасная микросхема Flash с прошитой версией BIOS, может использоваться при повреждении основной версии BIOS);
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • краткое руководство по установке платы в формате PDF;
    • драйвера и утилиты для WiFi Dongle;
    • Adobe Acrobat Reader;
    • DPU Lite;
    • IIT;
    • MediaRing Dialer;
    • PC-cillin 2004;
    • Pro Magic 6.0;
    • ShowShifter;
    • Smart LAN;
    • InterVideo WinCinema.

Плата верхнего уровня в понимании ECS кажется нам весьма привлекательной, а некоторые неожиданные решения, особенно в части комплектации, приятно подчеркивают творческий подход компании к делу.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека C-Media CMI9880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF;
  • 2 сетевых, первый из них на базе микросхемы Marvell 88E8001-LKJ, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet), второй — на базе микросхемы Realtek RTL8100C, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet);
  • SATA/IDE RAID, на базе микросхемы SiS180, с поддержкой RAID уровней 0, 1, 0+1, 2 разъемами SATA и разъемом ATA133;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.19, -0.68Хорошо
Уровень шума, дБ (А): -90.5Очень хорошо
Динамический диапазон, дБ (А): 90.3Очень хорошо
Нелин. искажения, %: 0.034Хорошо
Интермод. искажения, %: 0.043Хорошо
Взаимопроникновение каналов, дБ: -92.3Отлично

Общая оценка: Очень хорошо (подробнее). Мы только начинаем тестировать материнские платы с первыми HDA-кодеками, но пока результаты отличные.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge Time
Выбор частоты работы памяти+Auto, DDR2-400, DDR2-533 (при FSB 800 МГц)
Настройка работы шины PCI Express+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шины PCI+Sync, Async
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—510 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Auto, 1,125—1,585 В с шагом 0,025 В
Изменение напряжения памяти+1,8, 1,9, 2,0, 2,1, 2,13, 2,18, 2,2 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 1,5—1,675 В с шагом 0,025 В

Использовалась версия BIOS 1.0Pb, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Также мы не имеем ни малейшего представления о том, за что в действительности отвечает настройка, которая, согласно документации и названию, увеличивает напряжение шины AGP.

Производительность

На текущий момент мы протестировали всего одну плату на i915P, так что у нас нет никаких данных о том, насколько ее скорость типична для представителей чипсета.

Результаты тестов:
