ECS KN3 SLI — системная плата на базе чипсета NVIDIA nForce 590 SLI (Socket AM2)


  • Чипсет NVIDIA nForce 590 SLI (северный мост nForce 190 SPP и южный nForce 590 SLI MCP)

В ходе тестирования платы ECS KA3 MVP на чипсете ATI CrossFire Xpress 3200 (ныне — AMD 580X CrossFire), мы отметили, что ECS, в отличие от ASUS и MSI, не стала разделять модели на двух «самых игровых» чипсетах от ATI и NVIDIA по оснащенности, комплектации и, соответственно, рыночным нишам. Но это — формально, в действительности правильнее сравнивать между собой модели от разных производителей на одинаковых чипсетах. И здесь становится видно, что «экстремальная» модель на чипсете nForce 590 SLI от ECS в стане конкурентов соответствует скорее референсной модели от NVIDIA (производства Foxconn), нежели, обвешанным тепловыми трубками, изделиям от производителей «первого эшелона». В то время как ECS KA3 MVP по-своему действительно превосходит уровень моделей на аналогичном чипсете в исполнении конкурентов. Таким образом, актуальной задачей данного тестирования становится прояснение вопроса — оправдана ли разработка собственного дизайна в случае с ECS KN3 SLI2 (есть ли положительные отличия с точки зрения потребителя)? Или ECS вполне могла воспользоваться референсным образцом?

Украшательство, столь привычное для плат от ECS, на это раз сведено к минимуму. А именно — надписям на поверхности, призванным наглядно представить характеристики платы и фирменные опции, и вентилятору с дефлектором на задней панели, служащему для вытяжки горячего воздуха из области преобразователей питания. Место радиатора на южном мосту с оригинальной поверхностью в форме надписи «Extreme» занял активный кулер, причем без каких-либо обозначений на традиционно используемом с этой целью стикере.

Способ охлаждения чипсета напоминает вариант от Foxconn, высокооборотный (свыше 5000 об/мин) кулер на южном мосту издает весьма чувствительный высокочастотный звук, который в среднестатистическом корпусе, скорее всего, будет заглушен стенками и не различим на шумовом фоне остальных компонентов. Но в составе малошумной конфигурации, собранной из намеренно подобранных по этому параметру компонентов, использовать такую плату мы не рекомендуем. Северный мост охлаждается пассивным радиатором и греется изрядно, хотя конструкция радиатора нам понравилась больше, чем у той же Foxconn C51XEM2AA-8EKRS2H. Разумеется, никаких претензий к стабильности работы в процессе тестирования не выявлено, температурный допуск у современных чипсетов похвально велик.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал (разводкой предусмотрено место для 4 транзисторов), 8 конденсаторов по 1800 мкФ (предположительно производства Mitsubishi, что неплохо) и 3 конденсатора по 1500 мкФ от OST — такой выбор едва ли кого-то порадует. Хотя, надо отметить, что именно эти конденсаторы в первую очередь охлаждаются вентилятором на задней панели, а, значит, условия их работы должны быть максимально облегченными. На плате нет разведенных, но нераспаянных элементов, эта модель единственная на данном чипсете и ее дизайн уникален. Размер платы — 305?245 мм (полноразмерный ATX), крепление к корпусу девятью винтами с надежным креплением всех углов.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • Напряжение процессорного ядра, памяти, южного моста, +1,2, +3,3, +5,0, +12 В и батарейки;
  • Частота вращения 2 вентиляторов (из которых один установлен на южном мосту чипсета);
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan, предусмотрено автоматическое управление процессорным вентилятором (поддерживаются вентиляторы с 4-контактными разъемами), есть возможность вручную задать минимальную температуру и соответствующую ей частоту вращения (поддерживается полная остановка вентилятора), а также максимальную температуру, при которой вентилятор будет выходить на максимальные обороты. Частота задается в долях от максимального значения, но не в процентах — шкала разделена на 128 отрезков.

Достаточно неожиданное и существенное отличие в части параметров мониторинга и, особенно, настроек Smart Fan от модели ECS KA3 MVP, и оно явно не в пользу ECS KN3 SLI2. Можно, конечно, списать на более поздний выпуск модели на NVIDIA-чипсете, но появятся ли в следующих версиях недостающие настройки, мы достоверно не знаем.

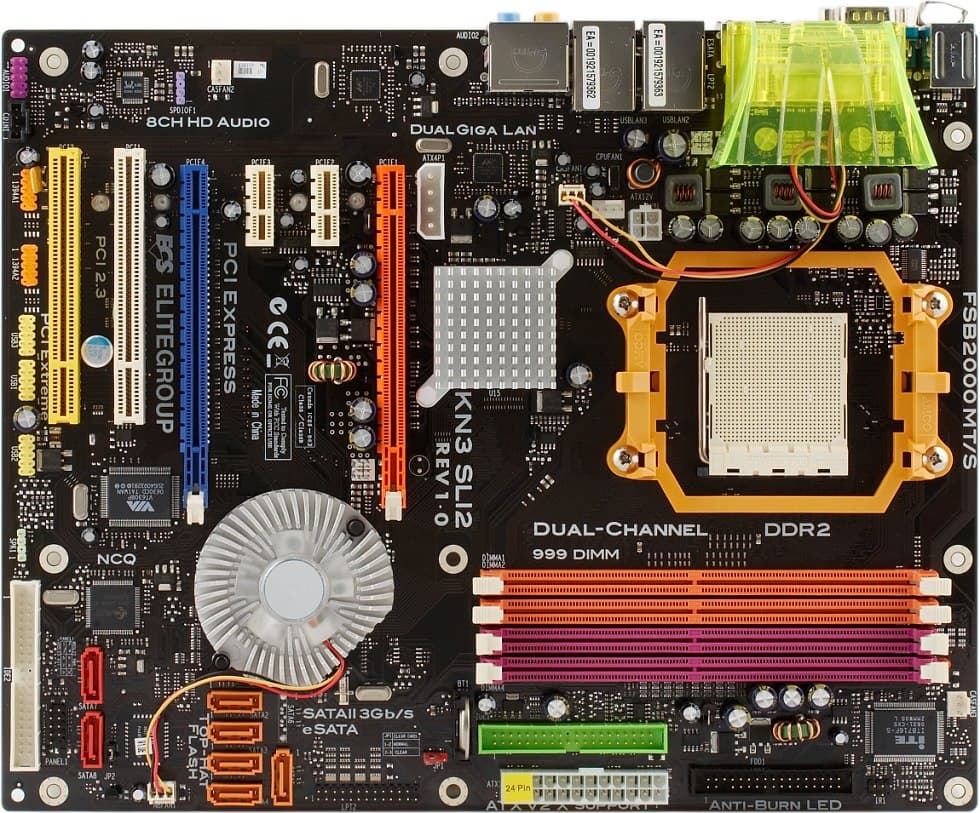

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема DDR2 SDRAM DIMM (до 32 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей (всегда работают в режиме «x16+x16»);
  • 2 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора, 4-контактный «периферийный» для питания видеокарт, установленных в порты PCI-Express x16;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133, из которых один — «чипсетный», поддержка еще одного обеспечивается контроллером JMicron JMB363;
  • 7 разъемов SATA-II (Serial ATA II) из них на 5 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и JBOD (в этот же массив можно добавить внешний SATA-накопитель, подключенный к разъему на задней панели), поддержка еще двух обеспечивается контроллером JMicron JMB363 (они могут быть объединены в RAID-массив уровня 0 или 1);
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 дополнительных порта FireWire 400;
  • Разъем для подключения планки с разъемом S/PDIF Out;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения планки с LPT-портом;
  • 5 разъемов для подключения вентиляторов с возможностью контроля количества оборотов.

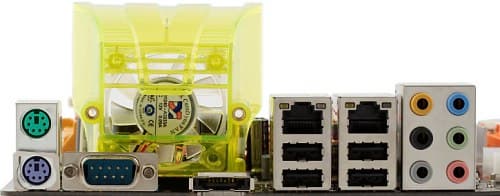

Задняя панель платы (слева направо, по блокам)

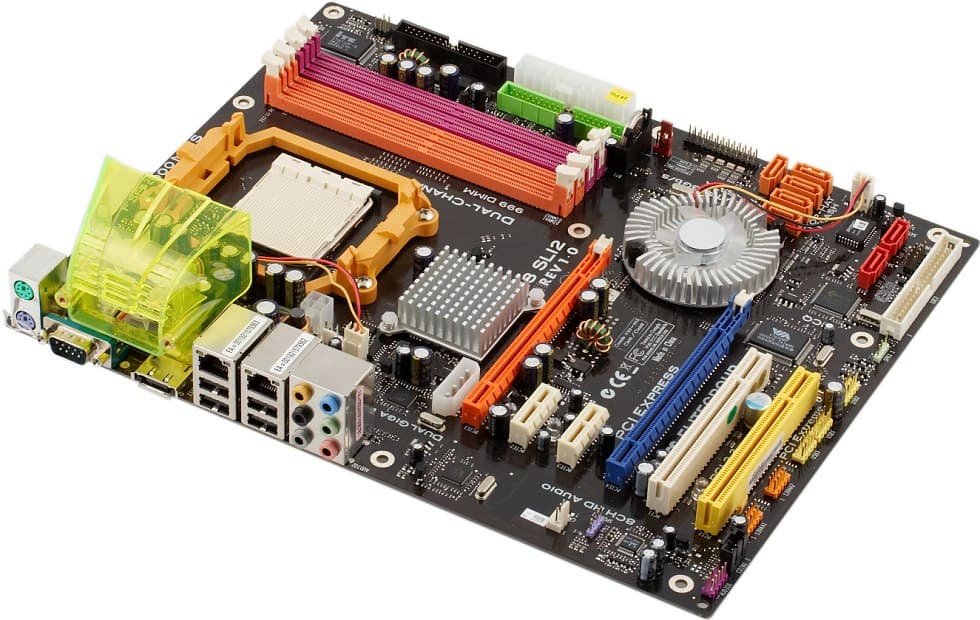

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • COM-порт;
  • внешний порт SATA300;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Rear, Surround, Line-In, Line-Out, Mic-In).

Комплект поставки

  • Упаковка: большая коробка традиционного для топовых плат от ECS дизайна в «супер-обложке»;
  • Документация: брошюра-инструкция (руководство пользователя);
  • Кабели: 1 LAN (2 м, PC-to-PC), 4 SATA, переходник-разветвитель питания на 2 устройства SATA, 1 eSATA, 1 ATA66, 1 ATA33 (для CD-ROM) и шлейф для подключения дисковода;
  • Top-Hat Flash — микросхема «запасного» BIOS на панельке для установки поверх имеющегося на плате для восстановления после неудачной перепрошивки или повреждения;
  • SLI-bridge для соединения видеокарт в режиме SLI;
  • Планка на заднюю панель для фиксации SLI-bridge;
  • Планка на заднюю панель с 1 FireWire 400 портом (6-контактным) и 2 USB-портами (ее также можно использовать и для вывода портов на переднюю панель, используя соответствующую заглушку);
  • Заглушка для размещения дополнительных FireWire и USB-портов на передней панели корпуса в 3,5-дюймовом отсеке;
  • Планка на заднюю панель с LPT-портом;
  • Планка на заднюю панель с eSATA-портом (подключается к любому из стандартных портов SATA на плате);
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 2 компакт-диска с драйверами и утилитами.

Набор утилит (от сторонних компаний) в данном случае включает:

  • DPU — для восстановления удаленных файлов;
  • Pro Magic Plus — для создания «точек отката» и восстановления системы;
  • ShowShifter — мультимедийный комбайн для просмотра ТВ, видео, картинок/фотографий, прослушивания музыки;
  • I’m InTouch — для удаленного администрирования компьютера;
  • Media Ring — для IP-телефонии (осуществления обычных «голосовых» звонков через интернет);
  • комплект WinCinema — для просмотра и создания собственных DVD.

К сожалению, в комплекте не предусмотрена фирменная утилита для обновления BIOS и системных драйверов с поиском свежих версий на сайте производителя, для перепрошивки BIOS из Windows рекомендуется использовать стандартную утилиту WinFlash от компании Award.

Поcкольку комплектация ECS KN3 SLI2 аналогична ECS KA3 MVP, которую мы уже ранее наградили за отличную комплектацию, было бы несправедливо не отметить аналогичным образом и модель на чипсете от NVIDIA. Что мы и делаем.

Excellent Package - по результатам исследования, продукт награждается за уникальную комплектацию

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out;
  • 2 сетевых Gigabit Ethernet, с поддержкой 10/100/1000 Мбит/с, на базе чипсета (с поддержкой аппаратного брандмауэра, приоритезации трафика и прочих фирменных опций (подробнее см. в описании чипсета) и собственным высокоскоростным интерфейсом) и PHY-контроллеров Marvell 88E1116;
  • IDE/SATA-II RAID, на базе микросхемы JMicron JMB363 (интерфейс PCIEx1), с поддержкой 2 устройств ATA133 и 2 SATA300 с возможностью объединения SATA-дисков в RAID-массив уровней 0 и 1;
  • FireWire 400 (IEEE1394a) на базе контроллера VIA VT6308P с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.17Очень хорошо
Уровень шума, дБ (А): -89.9Хорошо
Динамический диапазон, дБ (А): 89.8Хорошо
Гармонические искажения, %: 0.0047Очень хорошо
Интермодуляционные искажения + шум, %: 0.010Очень хорошо
Взаимопроникновение каналов, дБ: -89.8Отлично
Интермодуляции на 10 кГц, %: 0.011Очень хорошо

Общая оценка: Очень хорошо (подробнее). Реализация HD Audio на данной плате не оставляет какого-либо простора для комментариев, впрочем, по уровню шума и динамическому диапазону данная модель чуть уступила ECS KA3 MVP, практически идентичной по конструкции звукового тракта.

Фирменные технологии и особенности

  • Top-Hat Flash — возможность аварийного восстановления поврежденной прошивки BIOS, для чего применяется специальная микросхема флэш-ПЗУ (с резервной копией BIOS), «надеваемая» сверху на основную микросхему на плате;
  • Дополнительный вентилятор для охлаждения стабилизатора питания, выдувающий нагретый воздух из корпуса компьютера.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на версии Award WorkstationBIOS v6.00PG Возможность управления специфическими функциями платформы + K8 Cool’n’Quiet;
SSE/SSE2 Instructions;
SLI-Ready Memory
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time, Read-To-Write Time, Row Cycle Time, Precharge Time, Async Latency
Выбор частоты работы памяти + Auto, 400, 533, 667, 800 (реально задается множитель относительно частоты HTT)
Настройка работы шин HT + множитель (Auto, ×1—×5 с целым шагом), а также ширина (8 или 16 бит) раздельно для обоих шин (от северного моста к процессору и от южного моста до северного)
Настройка работы периферийных шин -
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от ×4, с целым шагом
Изменение напряжения памяти + 1,80, 2,00, 2,05, 2,10, 2,20 В
Изменение напряжения шины HT + 1,20—1,35 с шагом 0,05 В
Изменение напряжения чипсета + 1,20—1,35 с шагом 0,05 В для северного моста;
1,50—1,75 В для южного моста

Использовалась версия BIOS 06/12/07 от 07.12.06, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Выбор настроек весьма скромный для элитной модели — напряжение питания процессора можно крайне незначительно повысить лишь для процессоров со штатным напряжением ниже 1,4 В, за счет выбора максимального уровня из предусмотренных для работы Cool’n’Quiet, маловат и диапазон регулировки напряжения памяти. Главное, что привлекает внимание, как и в разделе системного мониторинга, заметное сокращение числа доступных настроек по сравнению с ECS KA3 MVP. Не поддерживается даже ставшая почти стандартной настройка CPU Dynamic Overcklocking, позволяющая устроить «динамический» разгон, повышение частоты только при максимальной нагрузке на процессор. Диапазоны имеющихся настроек сокращены, причем для частоты FSB — значительно. Налицо странная преференция модели ECS KA3 MVP на AMD (ATI)-чипсете, в то время как логичнее было бы ожидать обратное. Ведь платы на NVIDIA-чипсетах традиционно считаются более ориентированными на энтузиастов и любителей испытывать компоненты системы на прочность.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 2710 271 1,37 1350 (x5)

Результат не впечатляет, по основному параметру — достигнутой на практике частоте тактового генератора, плата уступила даже ECS GeForce6100SM-M, занимающей нижнюю строчку в модельном ряду системных плат от ECS на сегодняшний день! И причина ясна — узкий диапазон напряжений процессорного ядра, которое вдобавок еще и занижается (отмеченная в таблице величина определилась при установке максимальных 1,4 В). При зависании происходит автоматический перезапуск с параметрами по умолчанию, при этом в BIOS сохраняются выставленные перед зависанием значения, в этом отношении претензий к плате нет. Установить максимальный множитель для HT удалось после подъема напряжения на этой шине до 1,35 В.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята ранее протестированная нами плата ASUS M2N32-SLI Deluxe на таком же чипсете.

Тест ASUS M2N32-SLI Deluxe ECS KN3 SLI2
Архивирование в 7-Zip, мин:сек 6:34 6:37
Кодирование MPEG4 (XviD), мин:сек 6:04 6:03
Unreal Tournament 2004 (Low@640×480), fps 77,7 78,0
Unreal Tournament 2004 (Highest@1600×1200), fps 73,5 74,0
FarCry (Low@640×480), fps 174 175
FarCry (Highest@1024×768), fps 130 130

Если ранее при незначительных отклонениях мы говорили, что результаты вписываются в погрешность измерения, то в данном случае можно уже, пожалуй, отметить, что и сама погрешность в наших измерениях крайне невелика.

Выводы

Положительное впечатление от достойной комплектации и насыщенности периферийными интерфейсами основательно портит усеченный в настройках BIOS. Только существенно более низкая, чем у конкурентов (таких как ASUS M2N32-SLI Deluxe и Foxconn C51XEM2AA-8EKRS2H), стоимость может спасти положение. Возможно, ECS действительно не стоило разрабатывать свой дизайн (коль скоро даже схема охлаждения выбрана сходная с референсной платой от Foxconn). Сэкономить на этом средства, и обратить внимание как раз на возможности BIOS! Что в сочетании с отличной комплектацией и умеренной ценой позволило бы выпустить более привлекательный продукт. Впрочем, не станем так сгущать краски, BIOS имеет свойство обновляться, причем ECS вносит изменения достаточно оперативно и регулярно, а для тех, кто не интересуется разгоном (или лишь безопасной его разновидностью, не связанной с повышением напряжения процессорного ядра), и имеющихся возможностей вполне достаточно.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя (русское зеркало)


Плата предоставлена на тестирование производителем
